Besiktningsrapport

9.5

Installation genom

Otovo

Datum

30 oktober 2022

Ort

Söderköping, Östergötlands län

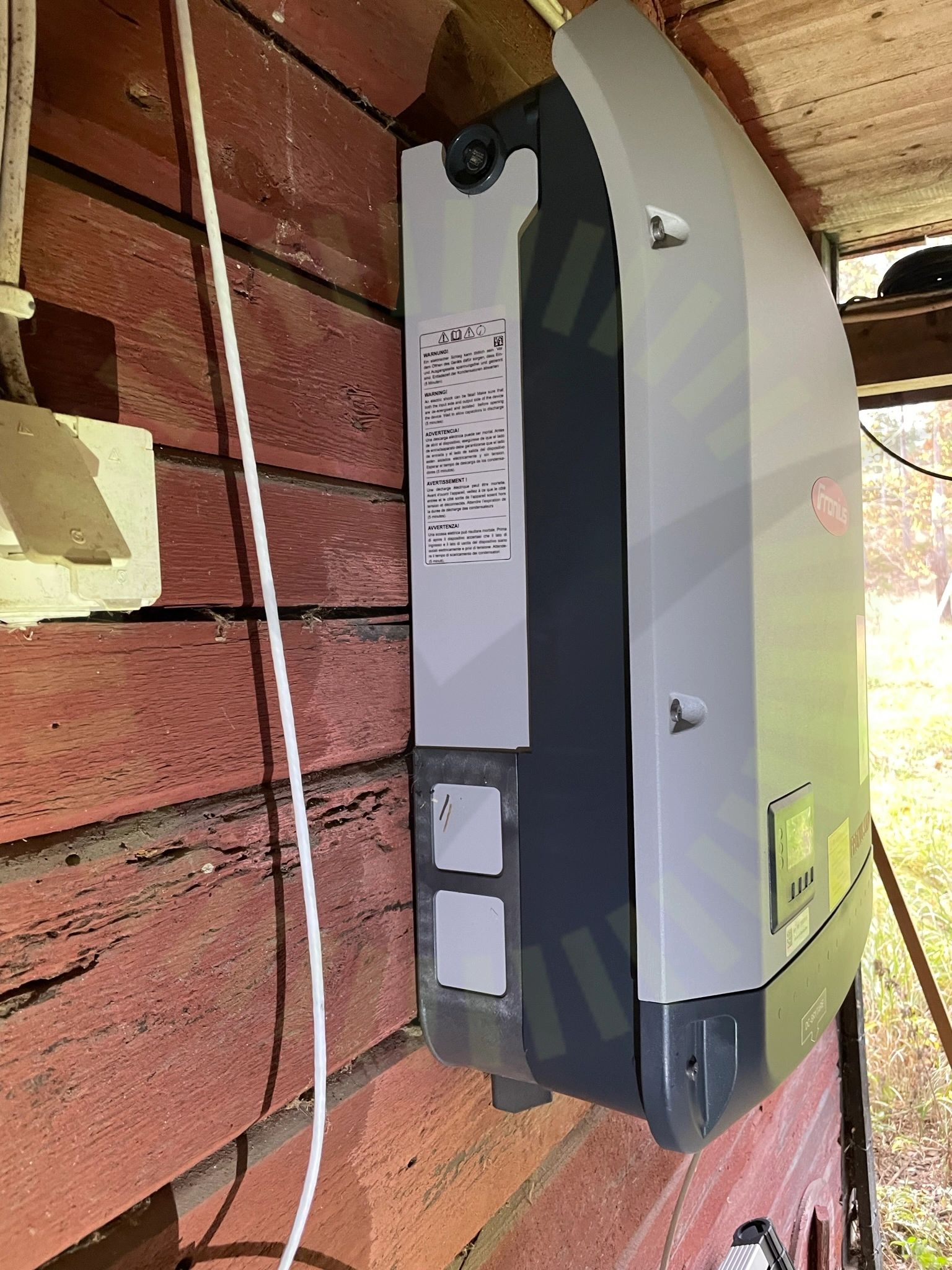

Montering växelriktare.

93% godkända7% ej godkända

Om installationen

PanelerTrina: Vertex DE09.05

MontagesystemRenusol: MS+

VäxelriktareFronius: SYMO 17.5-3-M

Installerad av Otovo som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Fronius: SYMO 17.5-3-M

Anmärkningar

2/20

1.1 Dokumentation Växelriktare

Inte godkänd

Projektering saknas.

1.2 Informering av solceller

Inte godkänd

Märkning saknas.

SS 436 40 00 (712.514) / (134.1.7)

Godkända kontrollpunkter

18/20

AC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAnslutningDC FörläggningDC Kablage egenskaperDC Skador på kabelDC Yttre påverkanHuvudsäkringKabelLedare fastspändaMärkningSäkringTillförlitligt fästVarning för backspänningVarning för likström

Renusol: MS+

Godkända kontrollpunkter

17/17

Främmande materialInfästningKabeluppfästningMellanrumMittfästeMontagesystem: PanelbreddMontagesystem: SäkerhetsavståndMontagesystem: TaklutningPlacering SkenaShimsSkadorSkarp kantSkyddSlutfästeSnö- och VindlastberäkningTakplåt: TjocklekVäderbeständigt material

Trina: Vertex DE09.05

Godkända kontrollpunkter

7/11

DräneringshålFästenas placeringFästenas överlappningHöjdskillnadMellanrum panelramSkadorSkugga

Ej tillgängligt vid besiktning

4/11

DragavlastadeFörbindelse av kontakterFöremål mot bakstyckeSträngförläggning

Växelriktare

Anmärkningar

1/1

4.1 Montering växelriktare.

Inte godkänd

Installationsanvisning - Fronius.

Allmänt om val av monteringsplats.
