Institutet för Solenergikvalitet

Besiktningsrapport

9.5
x

Installation genom

Nova Solar

Datum

27 november 2023

Ort

Kullavik, Hallands län
Infästning utanför takstol
Kabeluppfästning
DC Kontakter
97% godkända3% ej godkända

Om installationen

PanelerLongi: LR5-54HPB
MontagesystemVan Der Valk: Strongline Heavy Duty roof hook
VäxelriktareSAJ: R5 (3-12K)-T2-15
TillbehörSäkerhetsbrytare AC
Nova Solar

Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Longi: LR5-54HPB

Godkända kontrollpunkter

16/17
Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonMellanrumPanelkablaget generell böjradiePanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterÖverlappning

Ej tillgängligt vid besiktning

1/17
Strängförläggning

Tak 1, Van Der Valk: Strongline Heavy Duty roof hook

Anmärkningar

2/21
Infästning utanför takstol

4.1 Infästning utanför takstol

Inte godkänd

Råspåntsinfästning är felaktigt utförd. Då taklutning understiger 23° måste infästning i råspont sitta närmre takstol.

Datablad Strongline Heavy Duty Takkrok, Sida 2

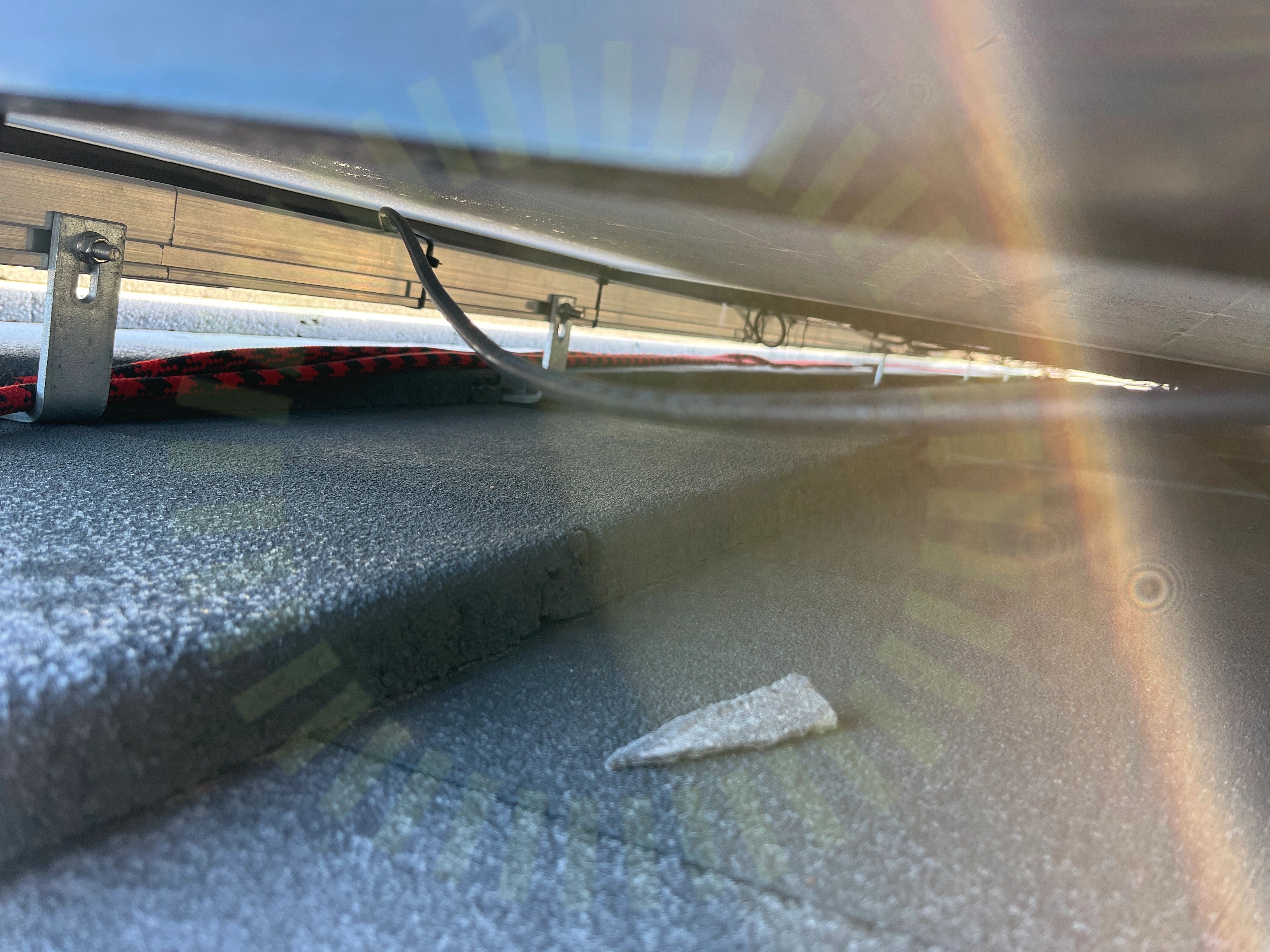

Kabeluppfästning

4.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)

Godkända kontrollpunkter

16/21
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämma över skarvMittklämmorPlaceringSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarTakets lutningTakgenomföringUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

3/21
Skenornas överhängSnö- och VindlastberäkningTakkrokarnas CC

Varselmärkning

Godkända kontrollpunkter

5/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/36

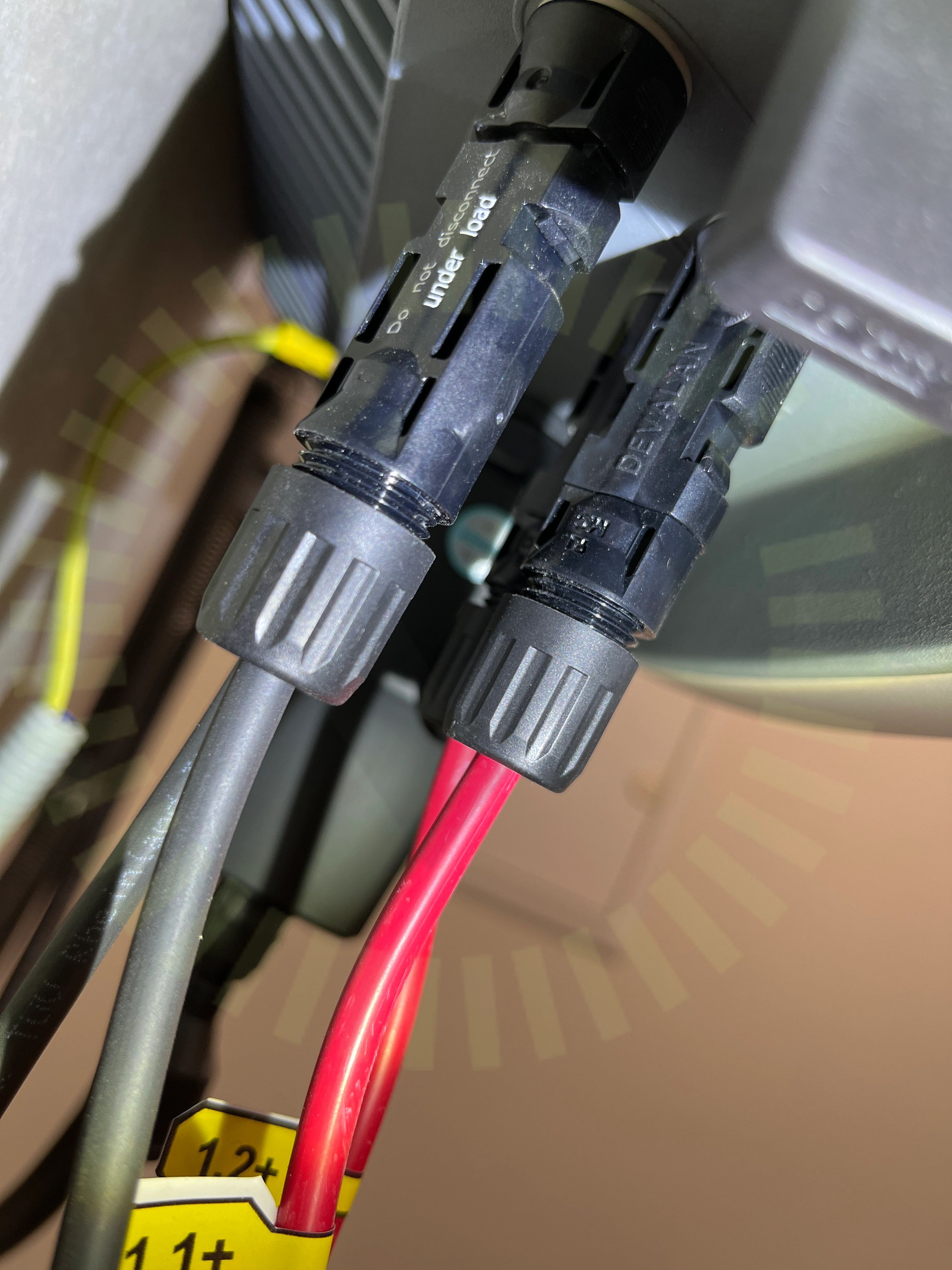

DC Kontakter

6.1 DC Kontakter

Inte godkänd

Kontakter i förbindelse med växelriktare är från olika tillverkare.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

35/36
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
