Institutet för Solenergikvalitet

Besiktningsrapport

8.5
x

Installation genom

Soolar

Datum

2 oktober 2023

Ort

Värmdö, Stockholms län
Takkrokens höjdjustering
Säkerhetsavstånd
Skenornas infästning
81% godkända19% ej godkända

Om installationen

PanelerHyundai: HiE-S(385-410W)VG
MontagesystemESDEC Lutande Panntak
MontagesystemESDEC Plåttak Kortskena
VäxelriktareGroWatt: MOD 3-10KTL3-XH
TillbehörSäkerhetsbrytare AC
Soolar

Installerad av Soolar som har ett lågt snittbetyg på 7.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/2

1.1 Strängschema

Inte godkänd

Strängschema stämmer inte med verkligheten. Inkopplade strängar i respektive växelriktare stämmer ej.

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

1/2
Mätprotokoll DC

Tak 1, ESDEC Lutande Panntak

Anmärkningar

11/29

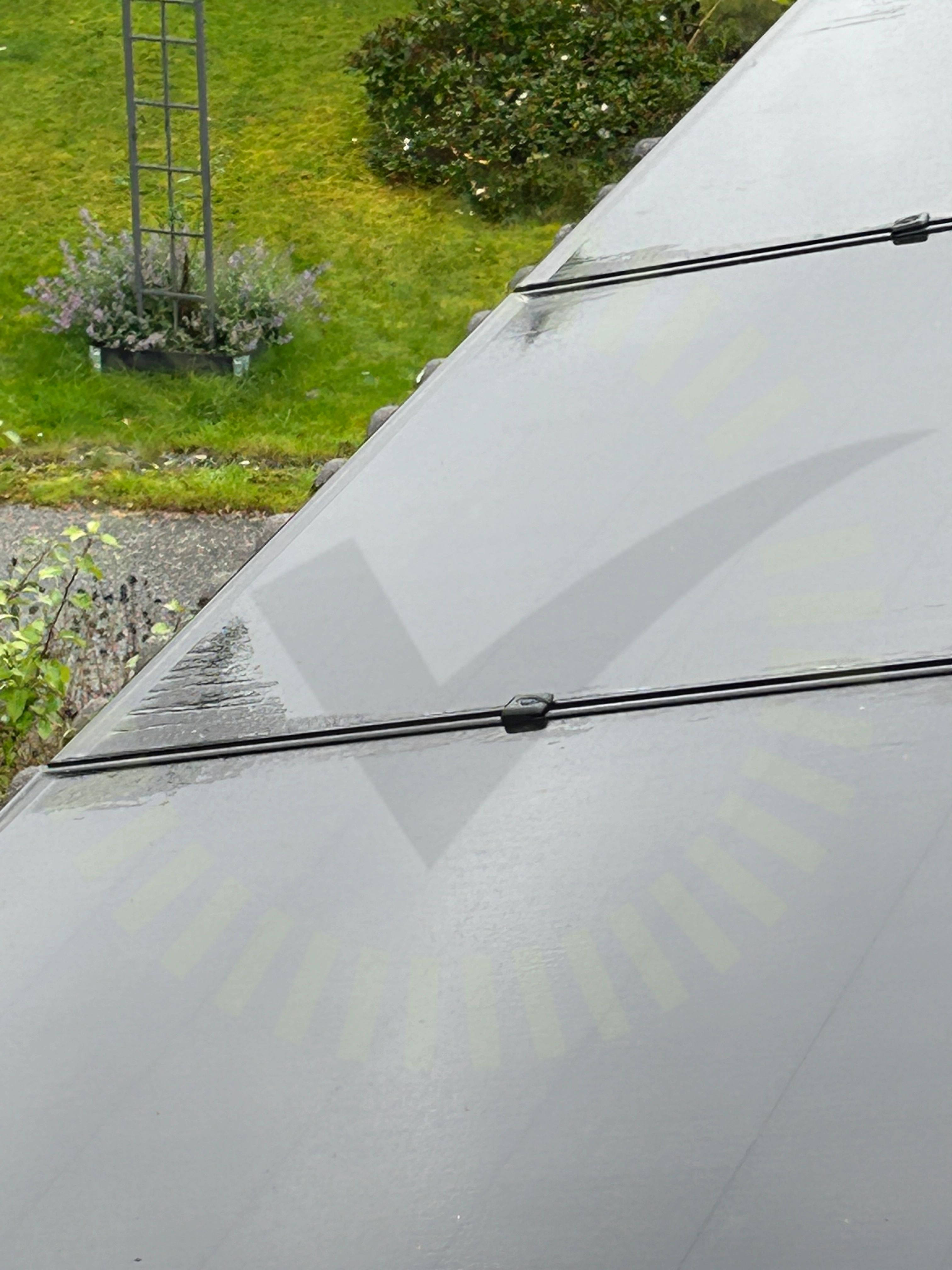

Klämmans dräneringshål

2.1 Klämmans dräneringshål

Inte godkänd

Klämmans dräneringshål är vänt åt fel håll.

Tillverkarens anvisningar

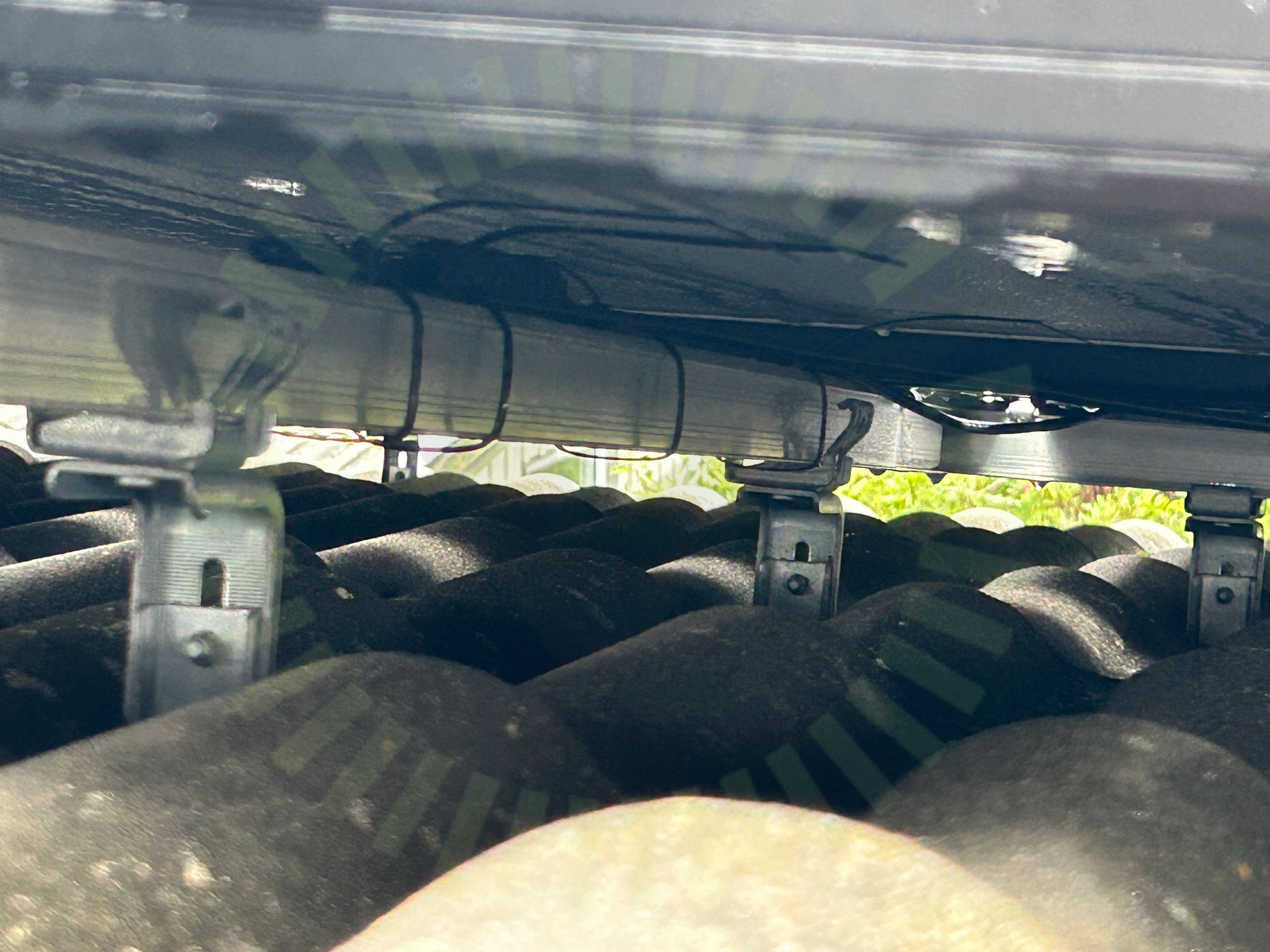

Förstärkningsskruv

2.2 Förstärkningsskruv

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Förstärkningsskruv saknas för vertikala skenor.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

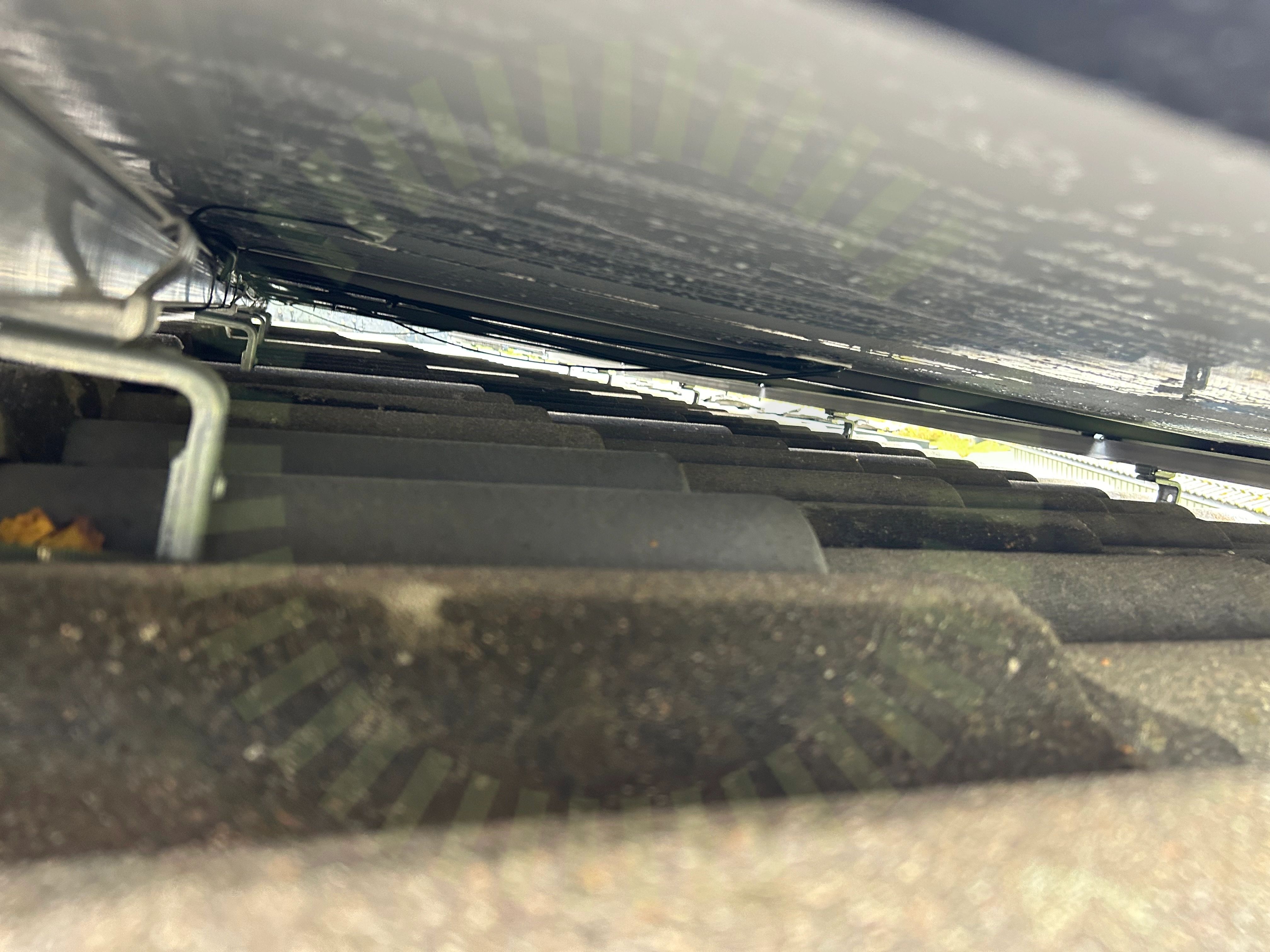

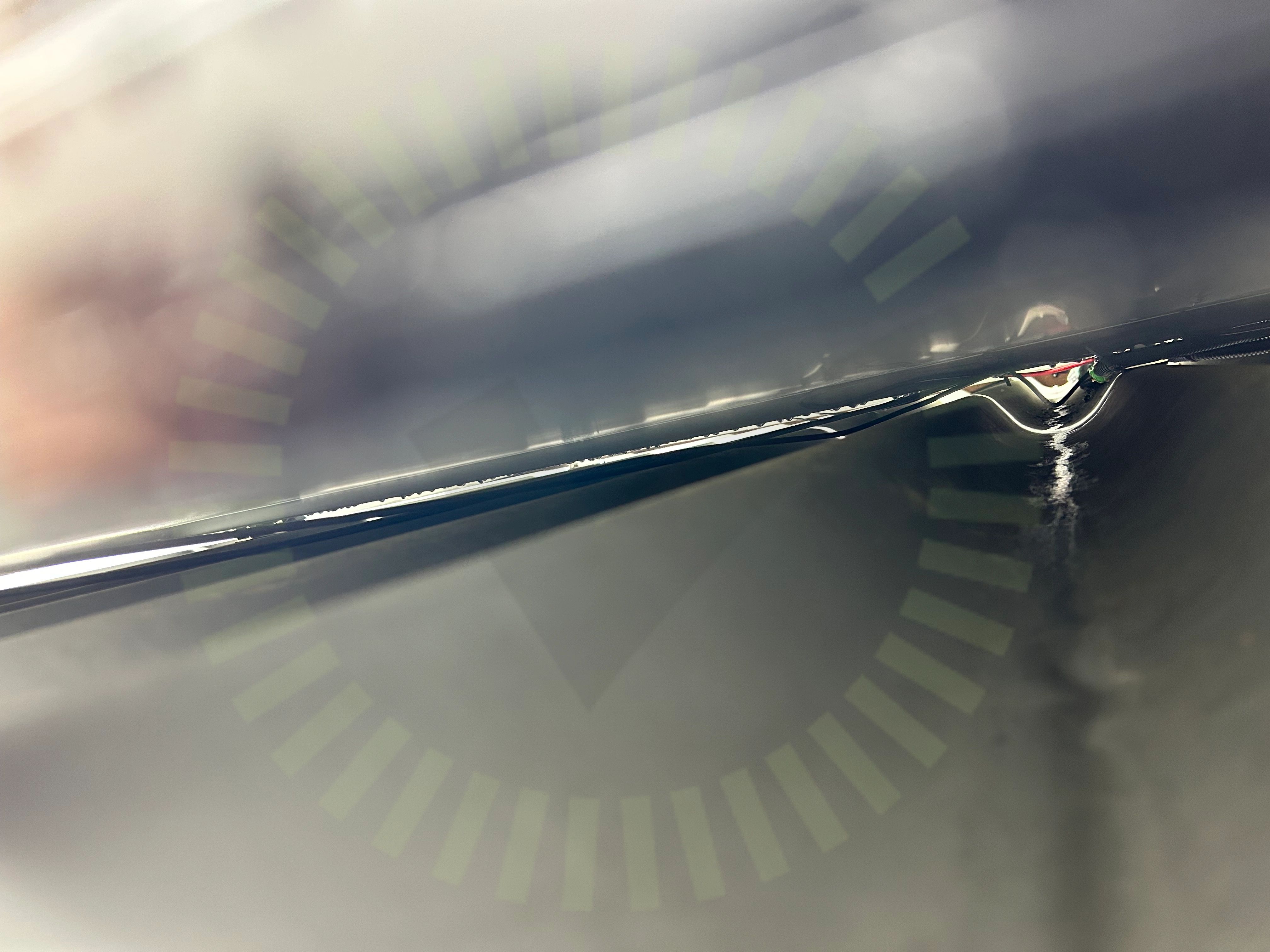

Kabeluppfästning

2.3 Kabeluppfästning

Inte godkänd

Hängande kablage. Tillförlitlig uppfästning saknas.

SS 436 40 00 (712.521.101 och 522.8.4)

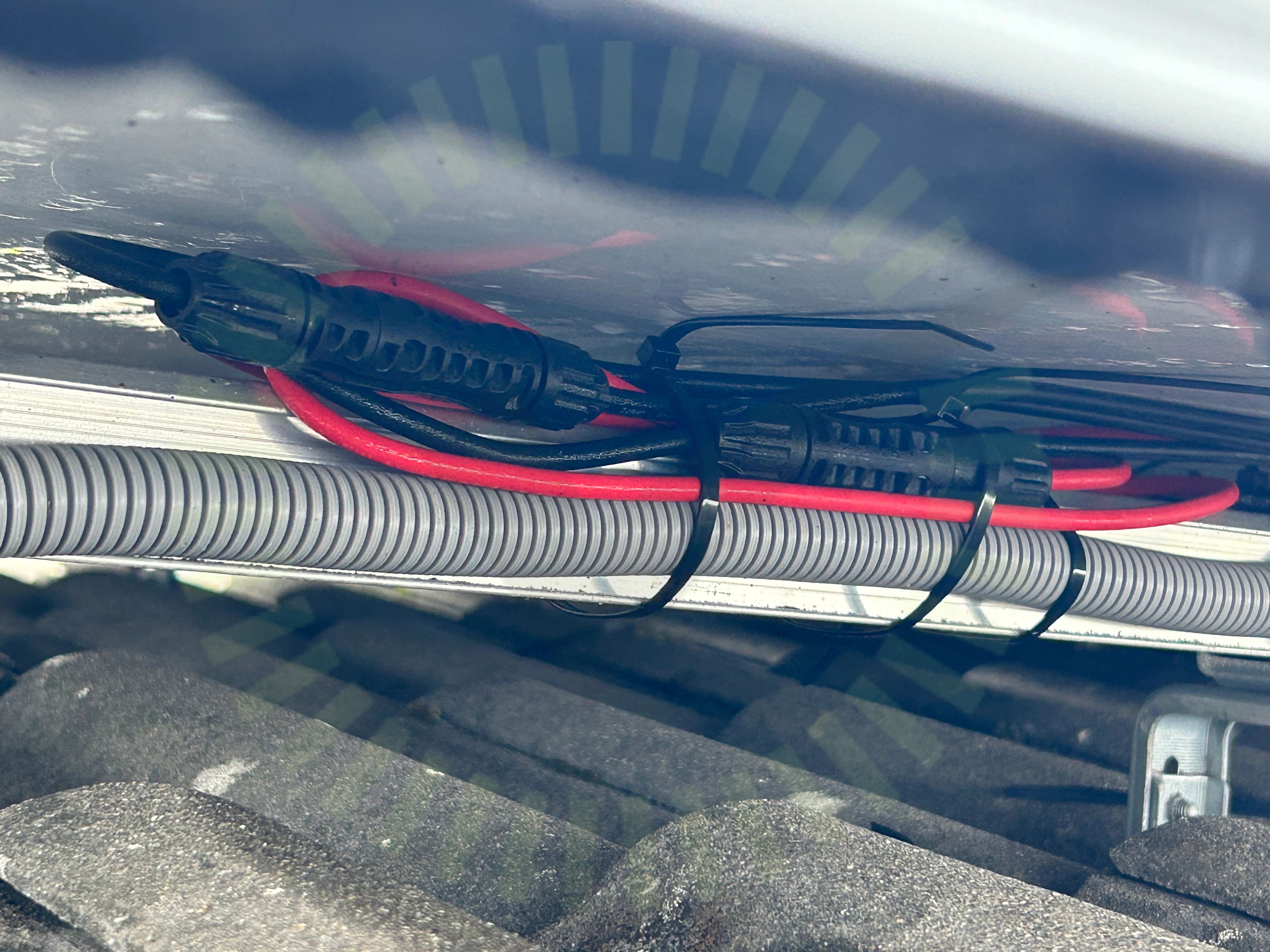

Kontakter

2.4 Kontakter

Inte godkänd

Buntband är placerade över kontakter.

MA711 (se_en) Monteringsanvisningar, Sida 4

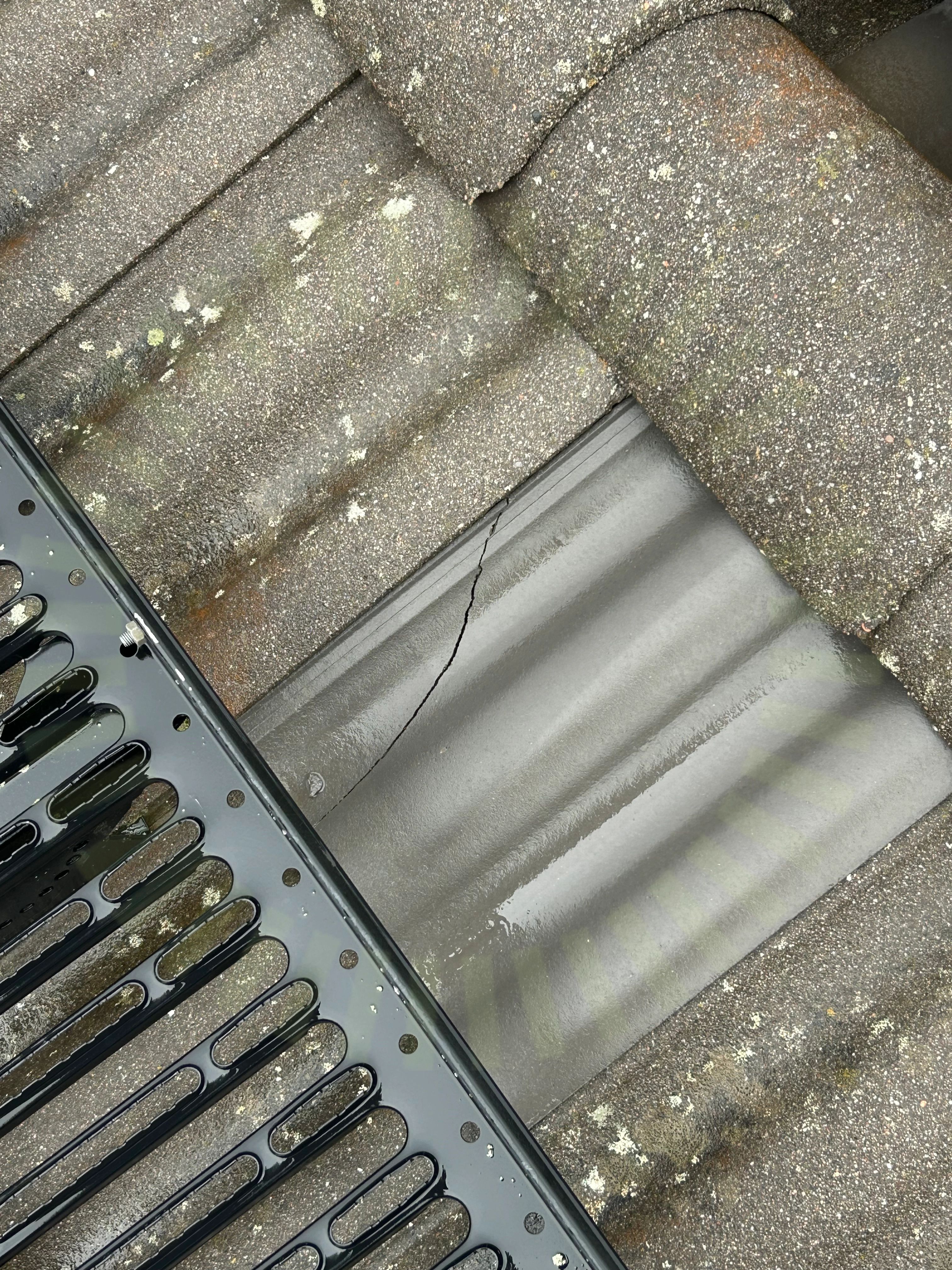

Skador

2.5 Skador

Inte godkänd

Skada hittad på takpannor.

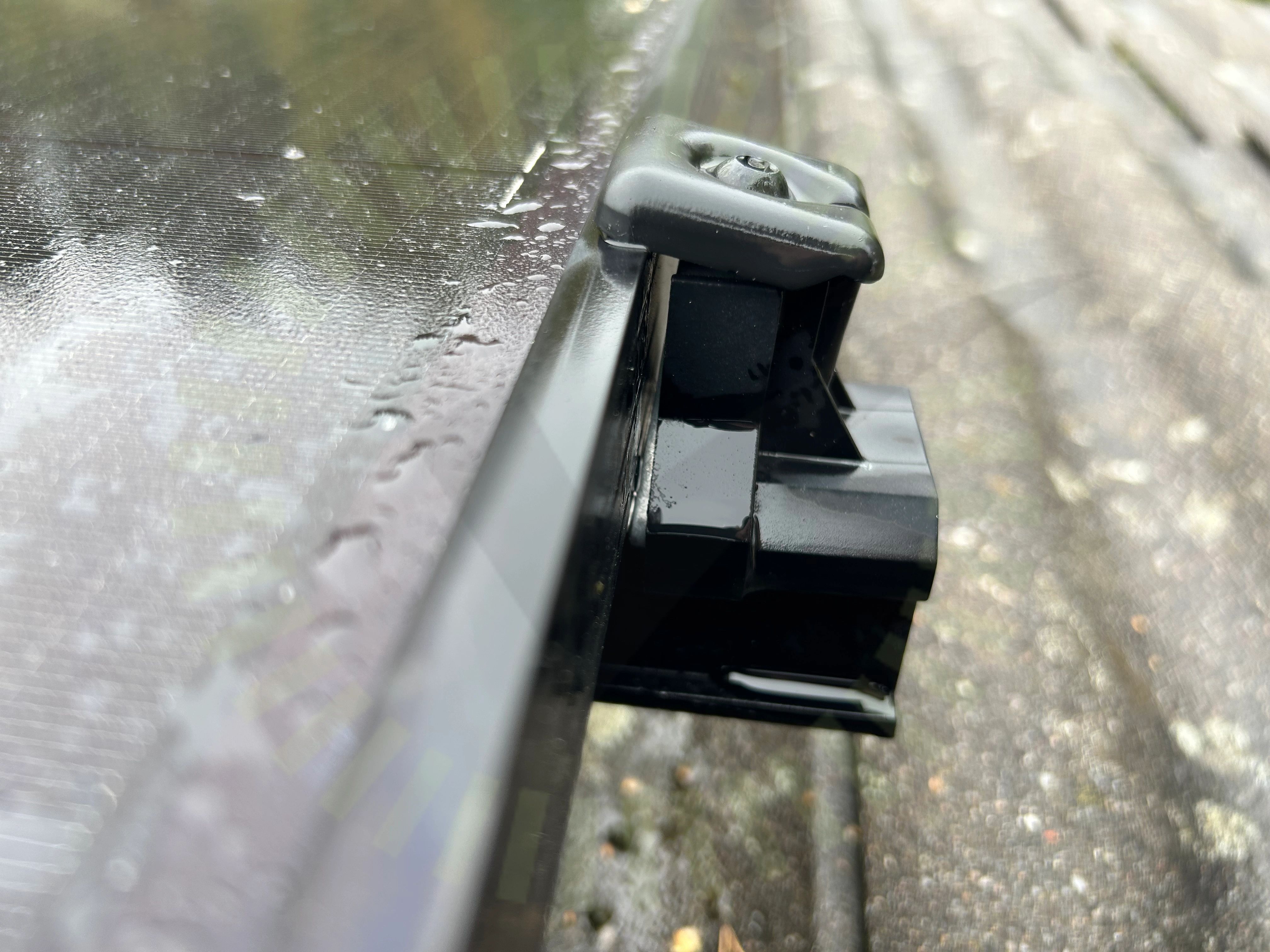

Skenans utstick för klämma

2.6 Skenans utstick för klämma

Inte godkänd

Skenan sticker ut för mycket från panel. Ska vara mellan 20-35 mm. Klämman kommer inte hela vägen in mot panelkant.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23

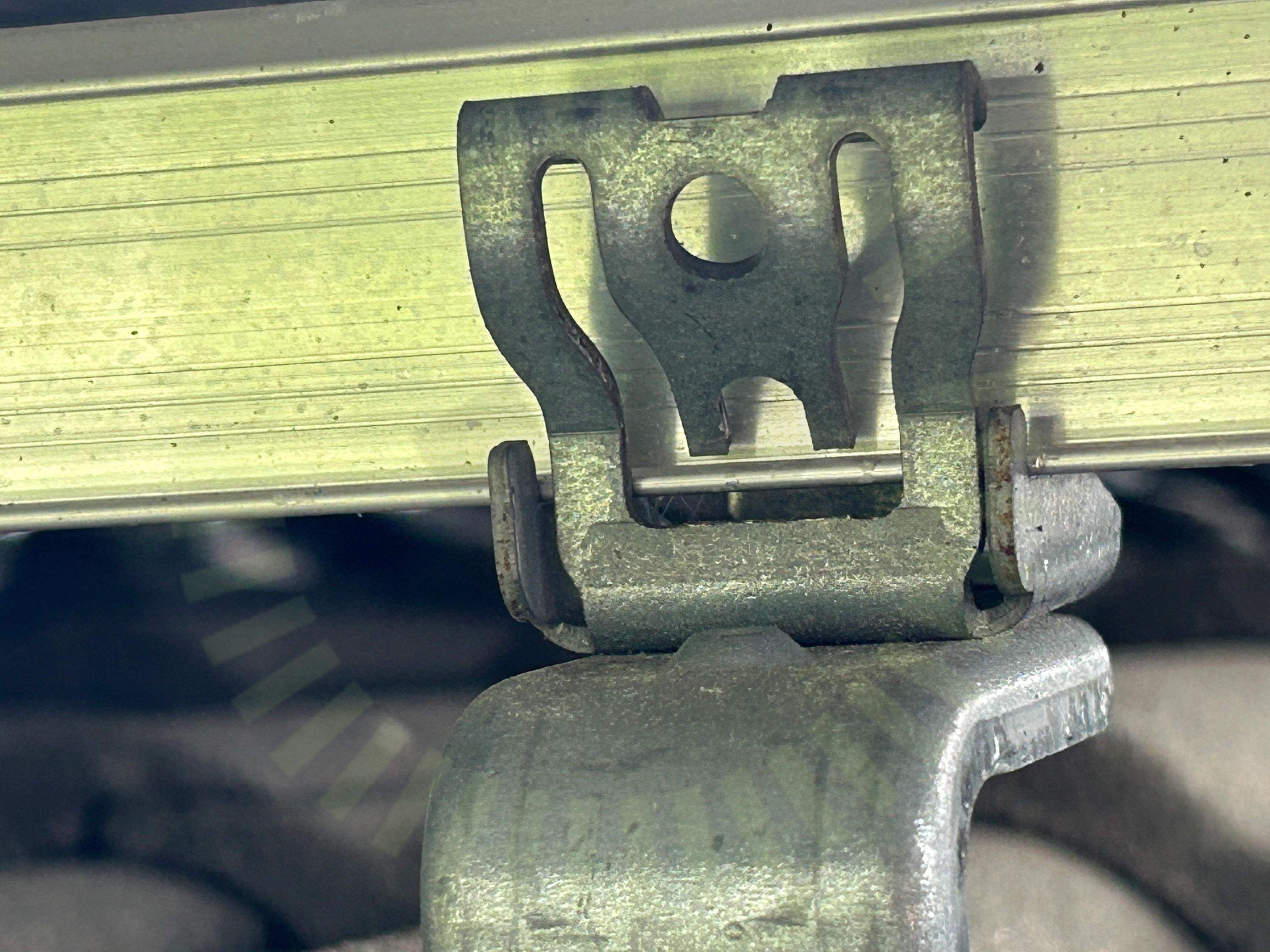

Skenornas infästning

2.7 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Gafflar måste ligga mot skenan.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

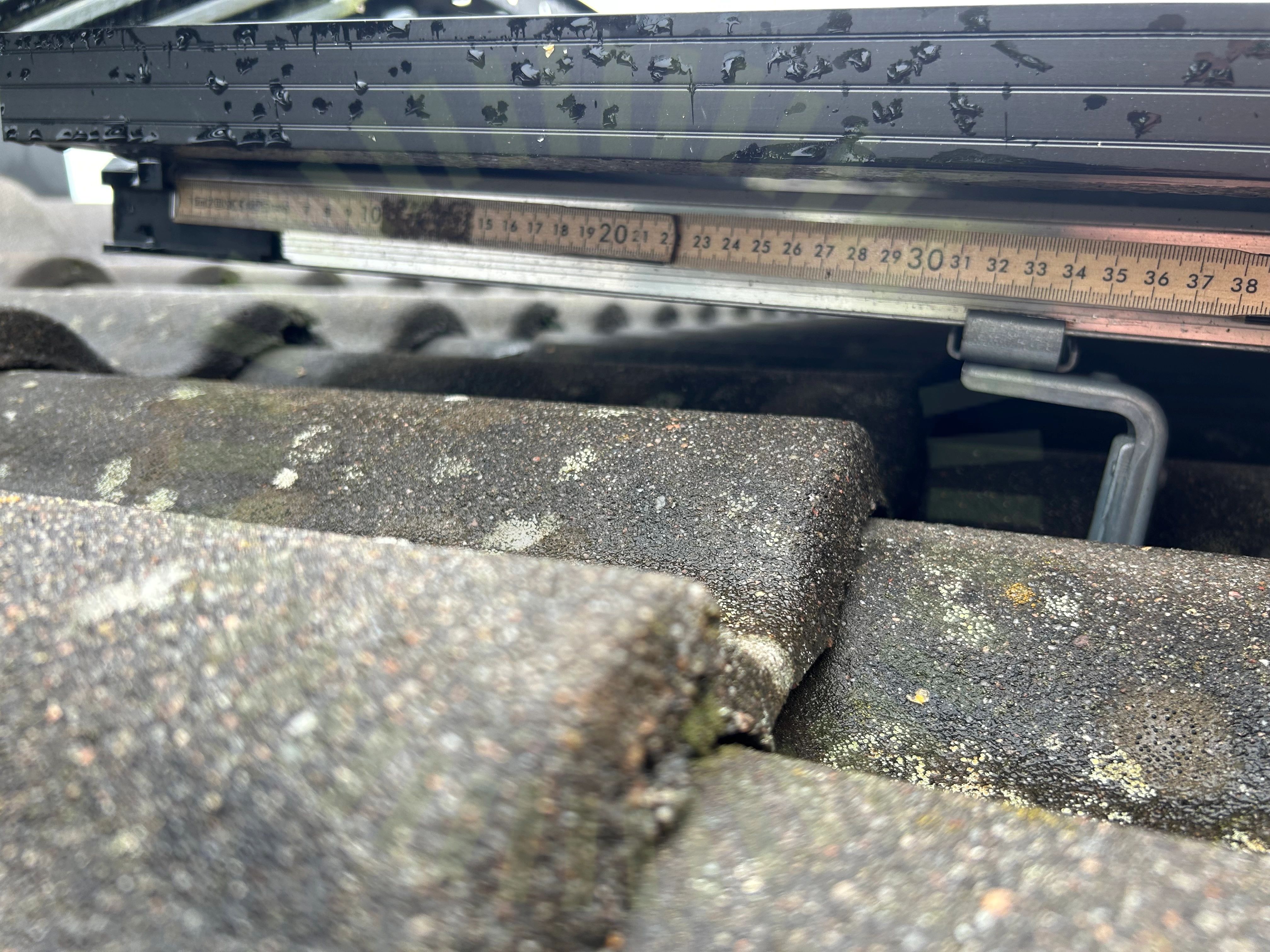

Skenornas överhäng

2.8 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

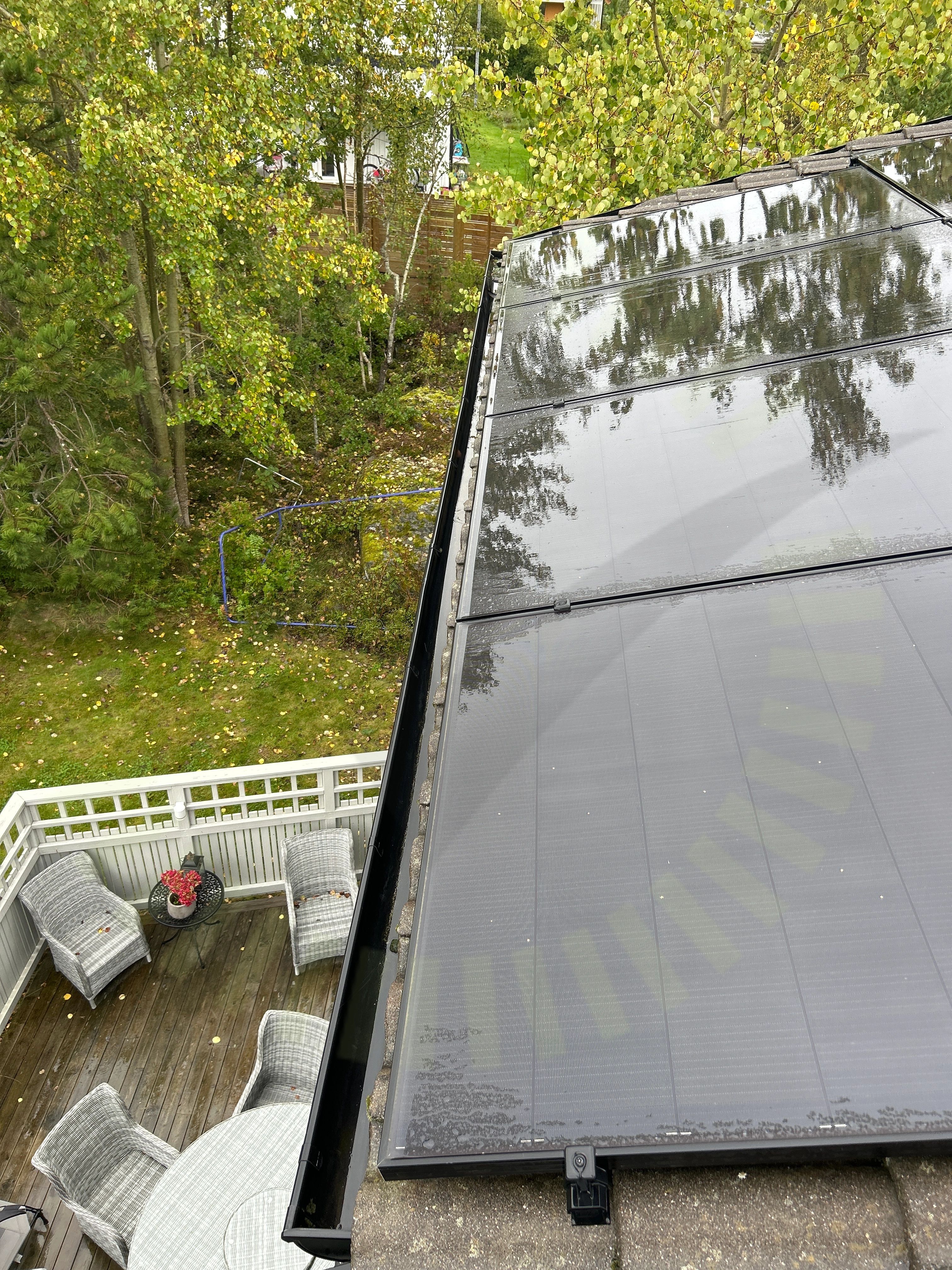

Säkerhetsavstånd

2.9 Säkerhetsavstånd

Inte godkänd

Säkerhetsavståndet uppfyller inte tillverkarens krav.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.
Takkrokens höjdjustering

2.10 Takkrokens höjdjustering

Inte godkänd

Takkrokens höjdjustering är inte åtdragen. Videoinspelning finns.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 10

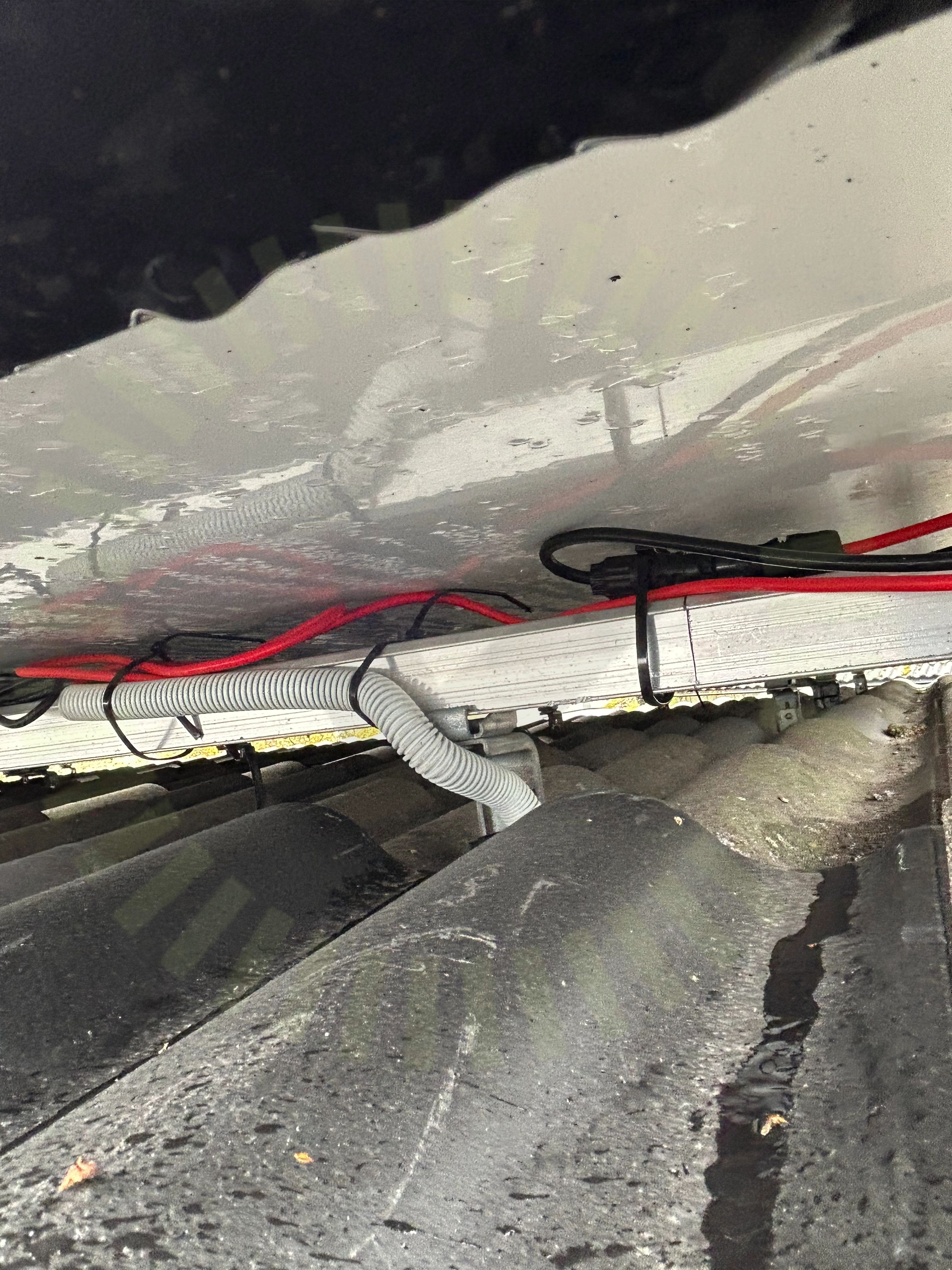

Väderbeständigt material

2.11 Väderbeständigt material

Inte godkänd

Vid val av material har hänsyn inte tagits till väderpåverkan. Flexslang är inte UV-beständig.

SS 436 40 00 (522.11)

Godkända kontrollpunkter

17/29
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkada på klämmorSkenskarvarSnö- och VindlastberäkningTakets lutningTakkrokarnas CCUnderbyggnadUnderliggande takpannaÄndklämmor

Ej tillgängligt vid besiktning

1/29
Takgenomföring

Tak 1, Hyundai: HiE-S(385-410W)VG

Anmärkningar

4/14

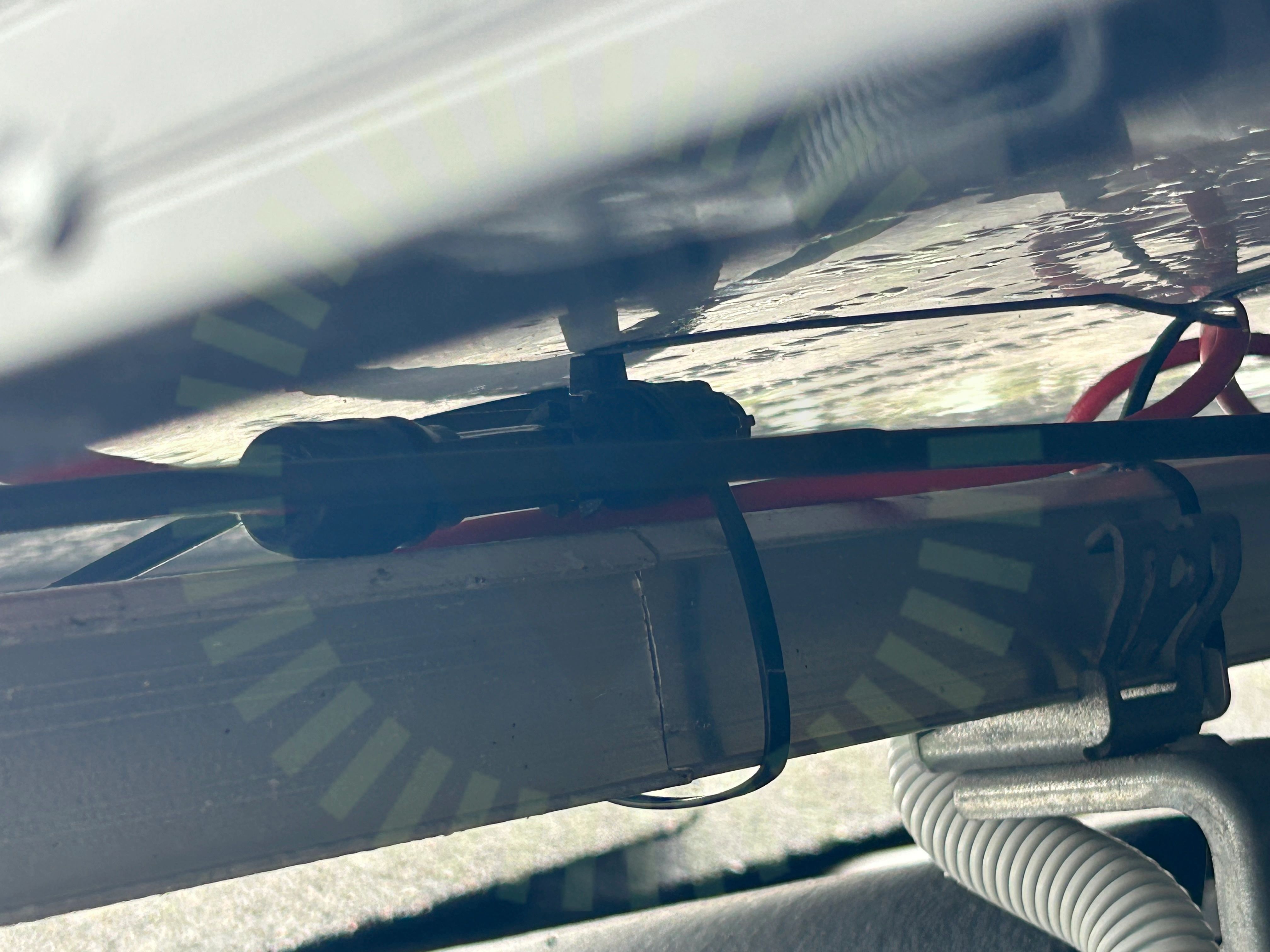

Föremål mot bakstycke

3.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke.

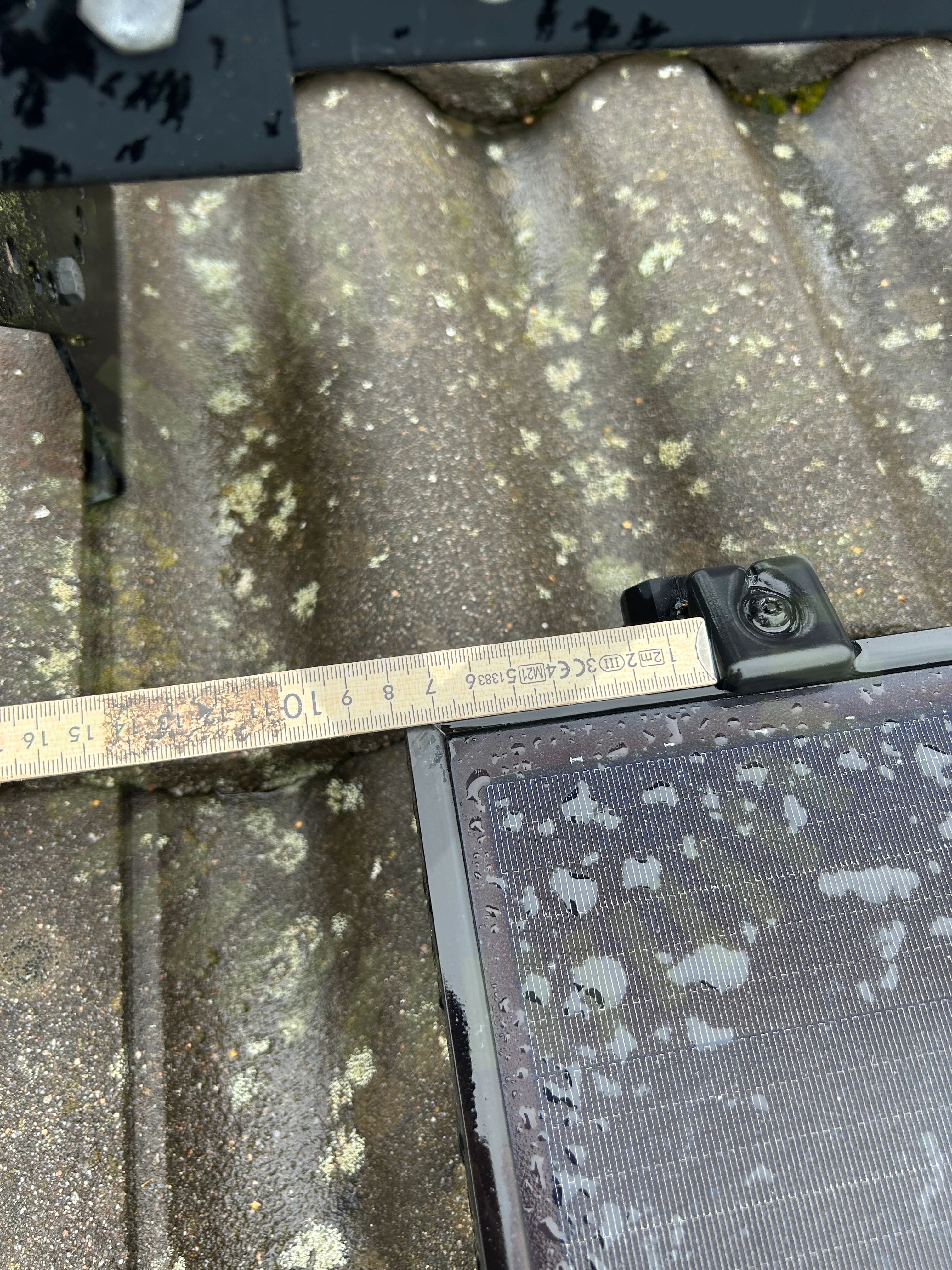

Klämmornas placering

3.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

HES INSTALLATION MANUAL (IEC) Issued on October. 25th, 2022 (Version1.2) sida 21.
Panelkablagets böjradie

3.3 Panelkablagets böjradie

Inte godkänd

Panalernas kablar har en för skarp böjradie.

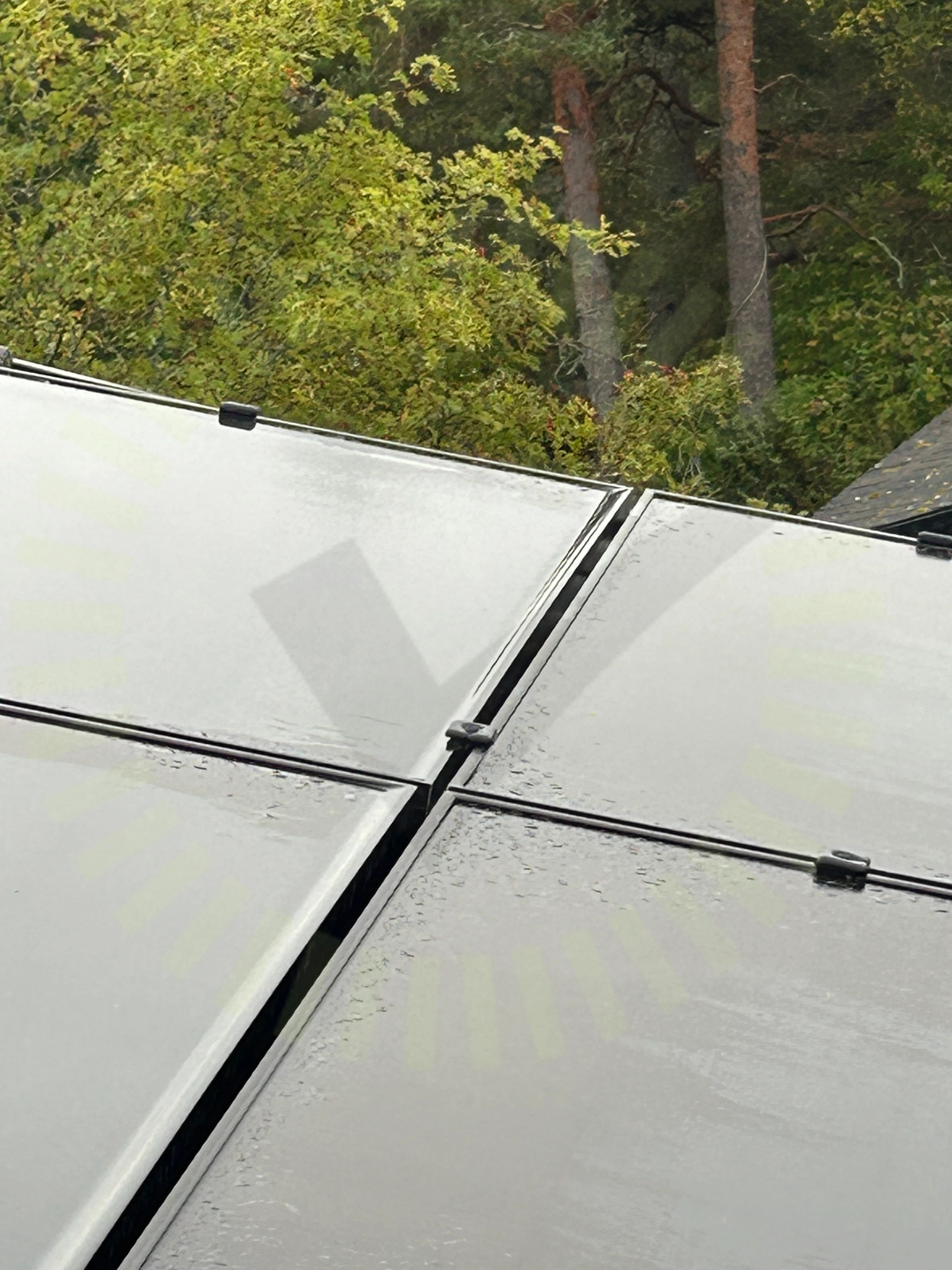

Panelramar separerade

3.4 Panelramar separerade

Inte godkänd

Föremål mellan panelramar som förhindrar expansion vid värmeutveckling. Detta kan påverkar panelerna.

HES INSTALLATION MANUAL (IEC) Issued on October. 25th, 2022 (Version1.2), Sida 14

Godkända kontrollpunkter

10/14
Avstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas överlappningPunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 2, ESDEC Plåttak Kortskena

Anmärkningar

5/25

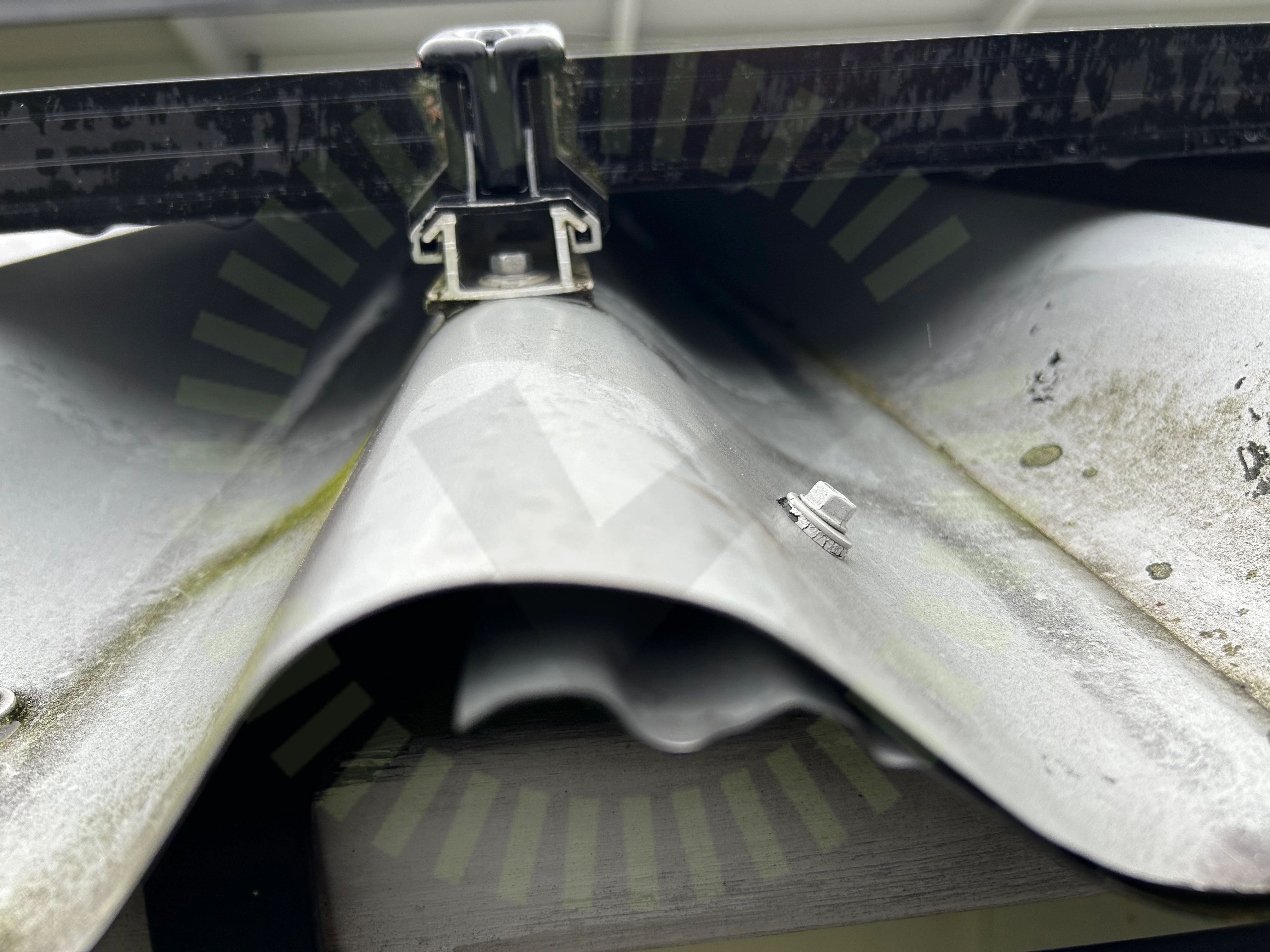

Plåtprofil

4.1 Plåtprofil

Överenskommelse

Infästningar sitter ej korrekt på underlaget. Plåttaket måste ha en platt yta om 20 mm. Kund och leverantör överens om avvikelse.

MONTAGESYSTEM FÖR LUTANDE PLÅTTAK, Vers. 06.02.23, Sida 8 och 25

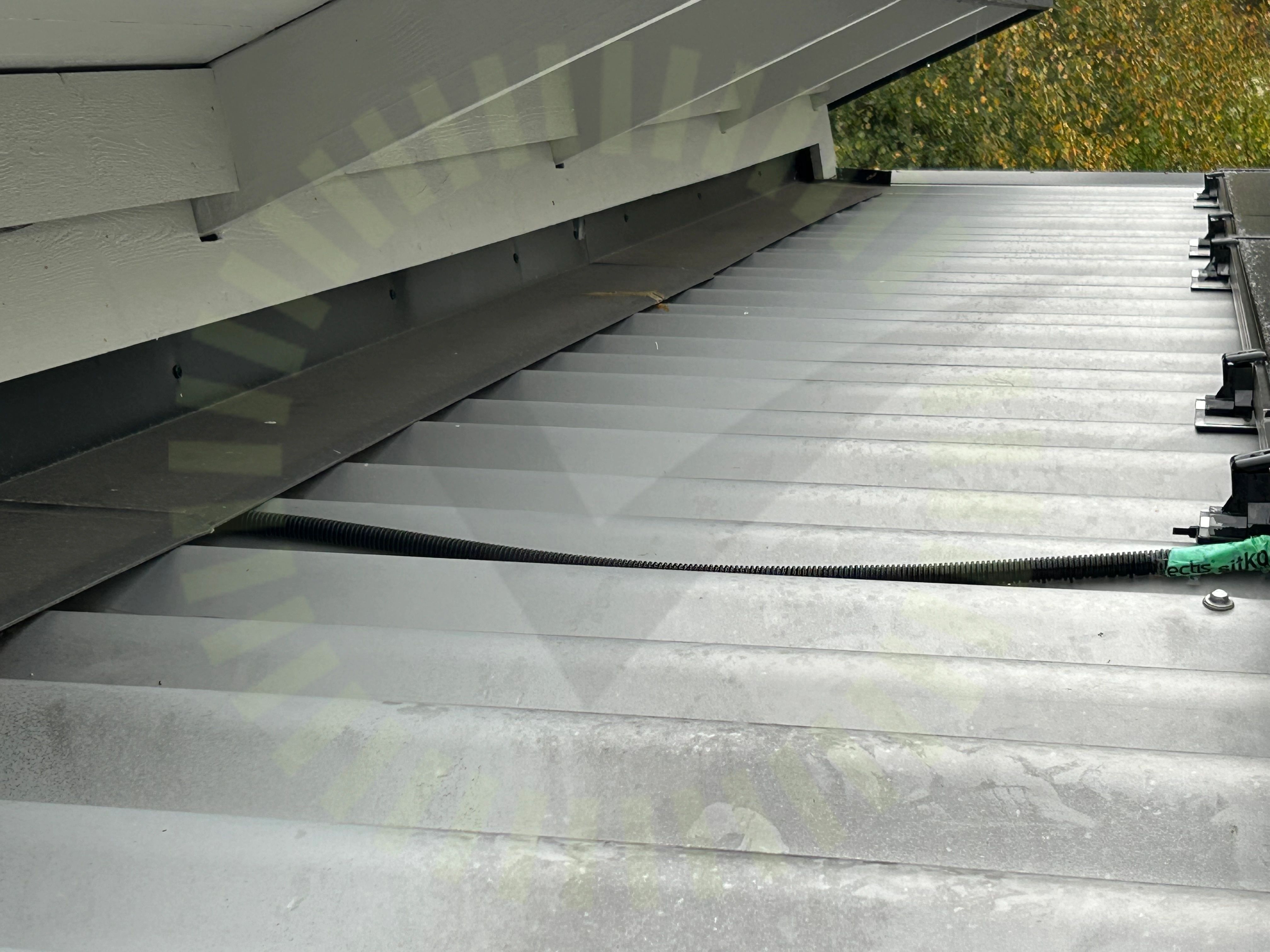

Kabeldragning mellan takytor

4.2 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte fastsäkrad.

Kabeluppfästning

4.3 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.521.101 och 522.8.4)

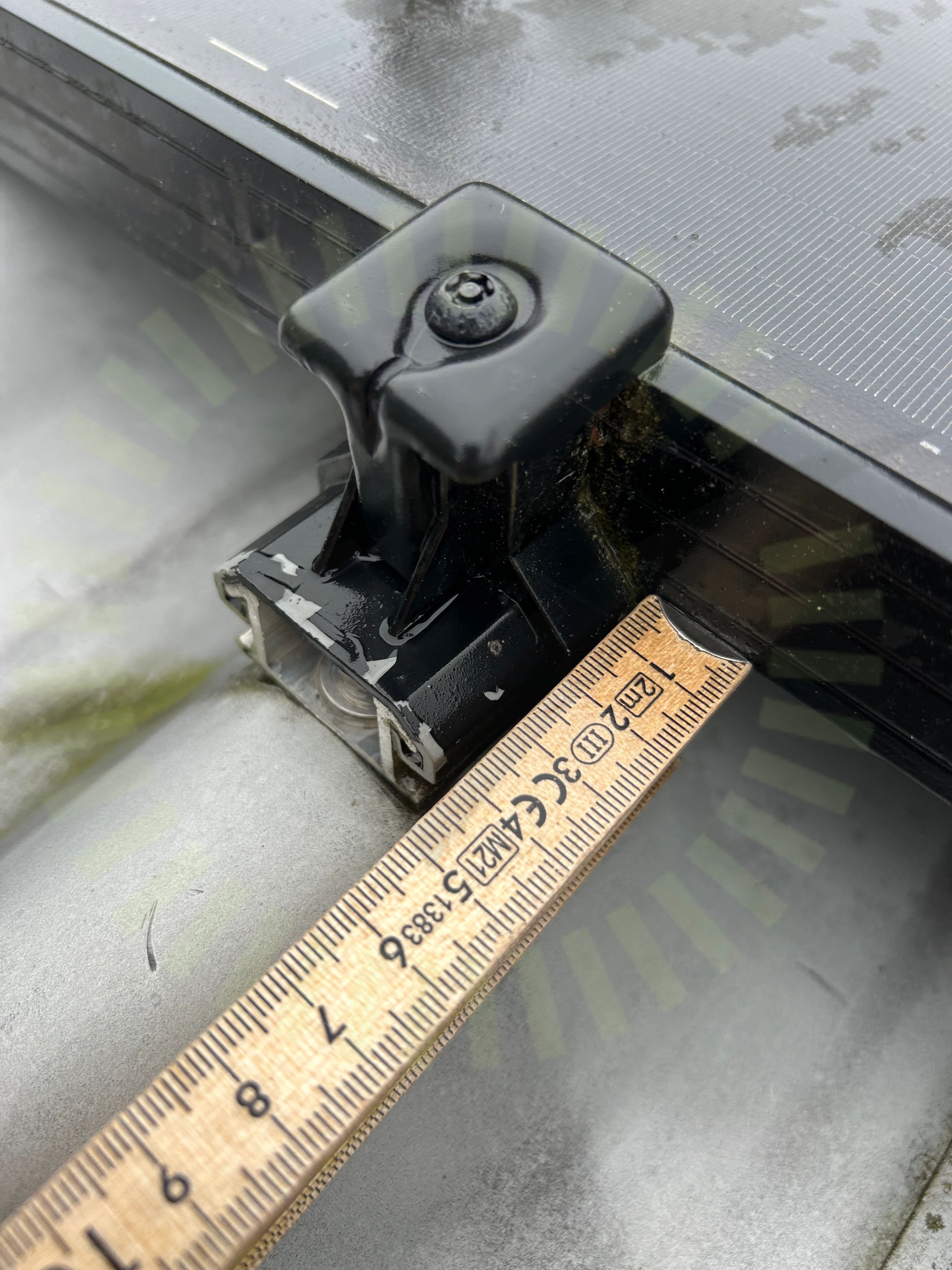

Skenans utstick för klämma

4.4 Skenans utstick för klämma

Inte godkänd

Skenans utstick uppfyller inte tillverkarens krav. Måste vara minst 60 mm.

MONTAGESYSTEM FÖR LUTANDE PLÅTTAK, Vers. 06.02.23, Sida 19

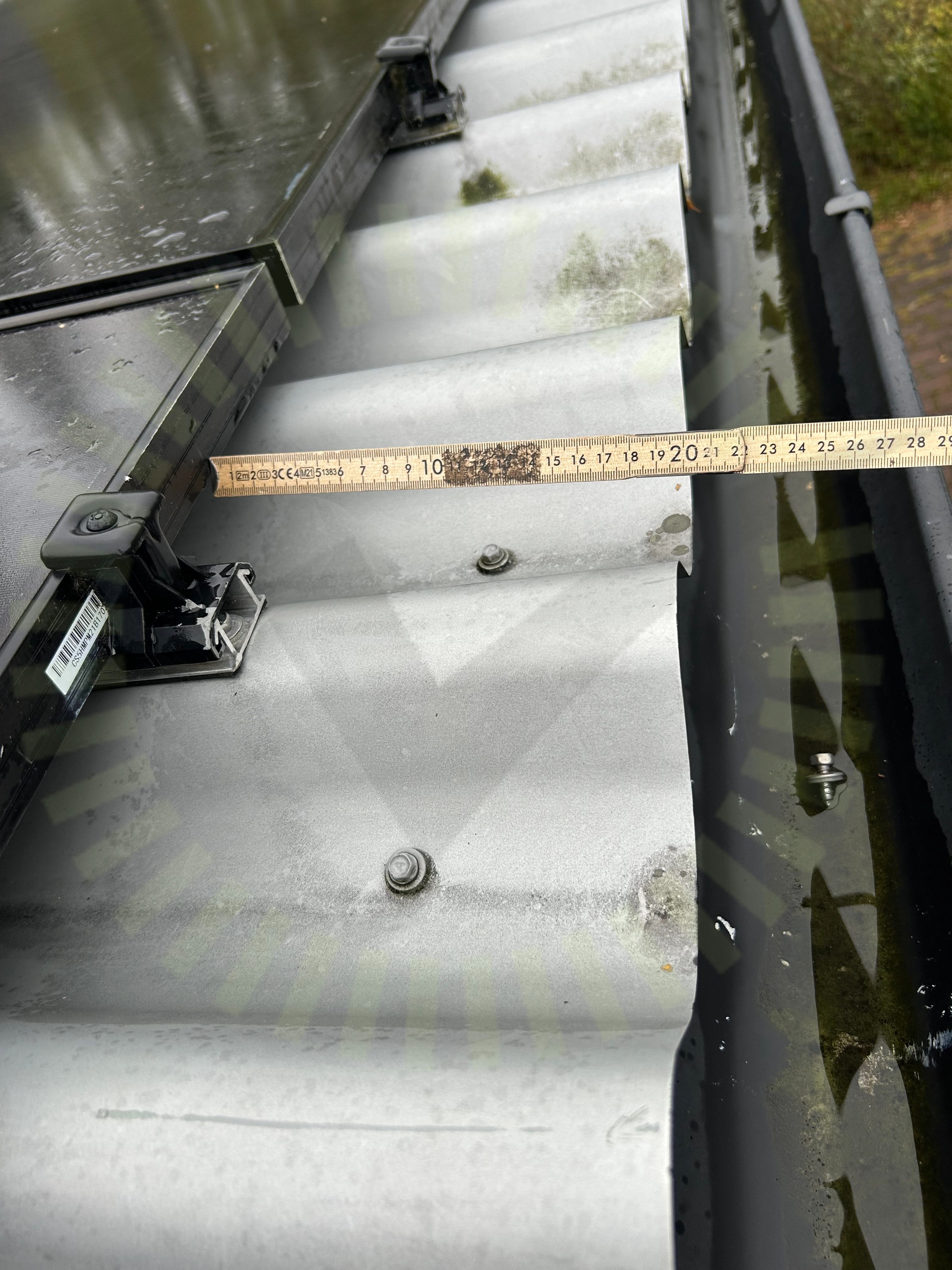

Säkerhetsavstånd

4.5 Säkerhetsavstånd

Inte godkänd

Panelerna är placerade för nära takets kant.

MONTAGESYSTEM FÖR LUTANDE PLÅTTAK, Vers. 06.02.23, Sida 7

Godkända kontrollpunkter

19/25
Antal skruvAnvänd skruv för klämmaDC kabel förläggningDräneringshål pekar neråtFrämmande materialFöremål mellan skena och panelramInfästningarnas placeringKlämmans placering i skenaMittklämmorPanelramens höjdPanelstorlekPlåtens tjocklekSkada på klämmorSkadorSkruvarnas monteringSnö- och VindlastberäkningTaklutningVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/25
Takgenomföring

Tak 2, Hyundai: HiE-S(385-410W)VG

Anmärkningar

4/15

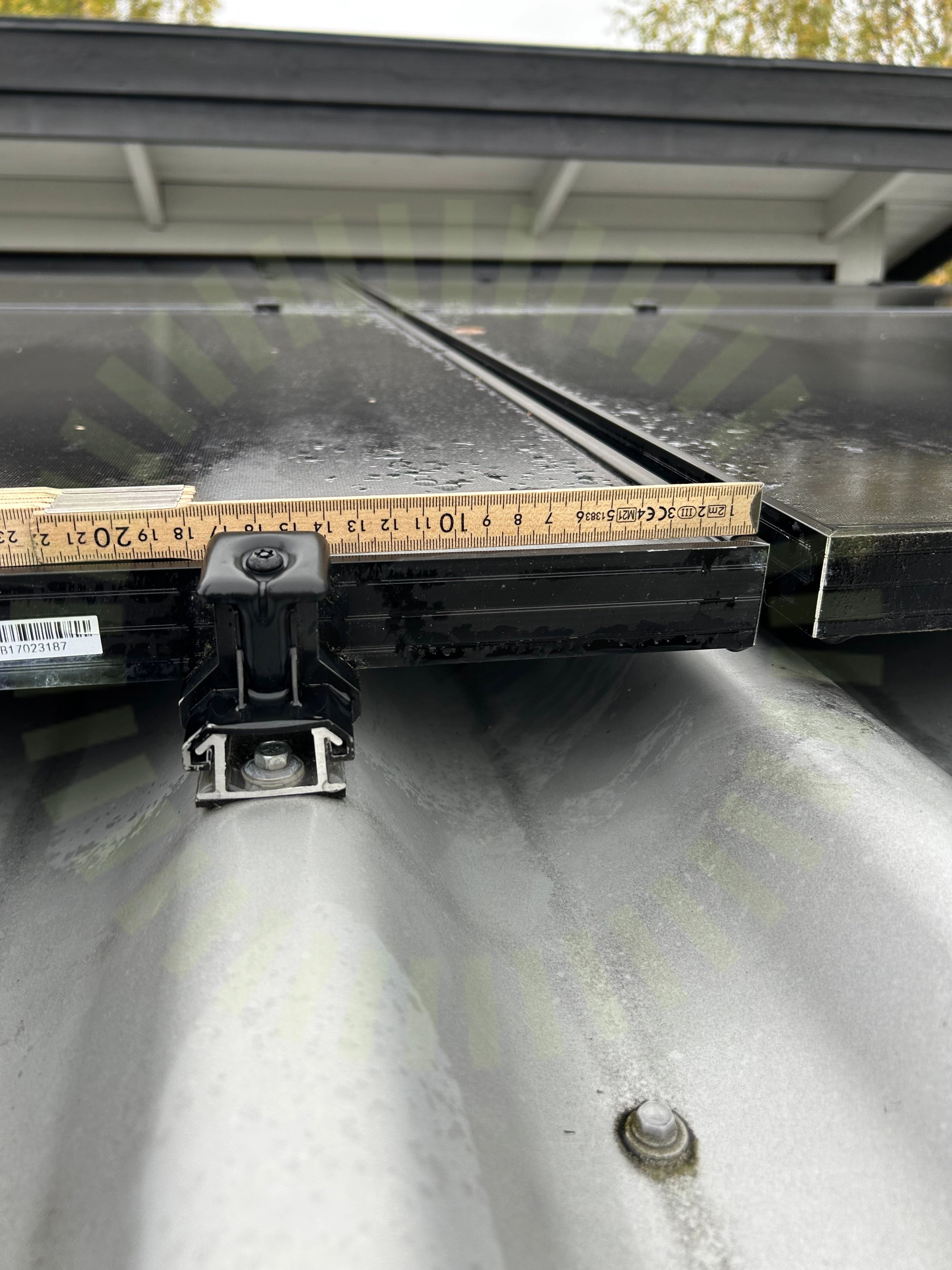

Klämmornas placering

5.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

HES INSTALLATION MANUAL (IEC) Issued on October. 25th, 2022 (Version1.2) sida 21.

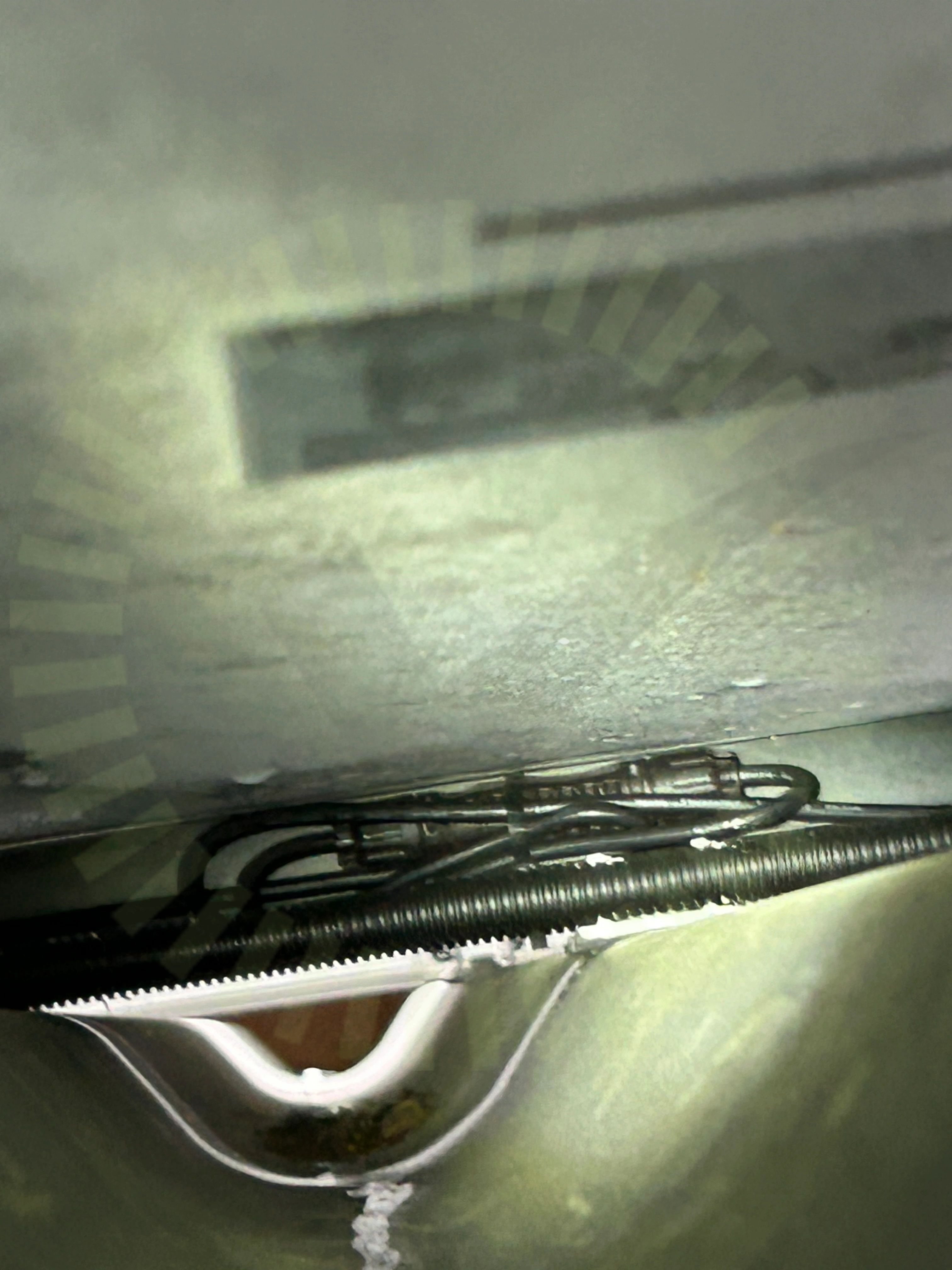

Kontakter

5.2 Kontakter

Inte godkänd

Buntband är placerade över kontakter.

Stäubli PV_MA711. Sida 4.

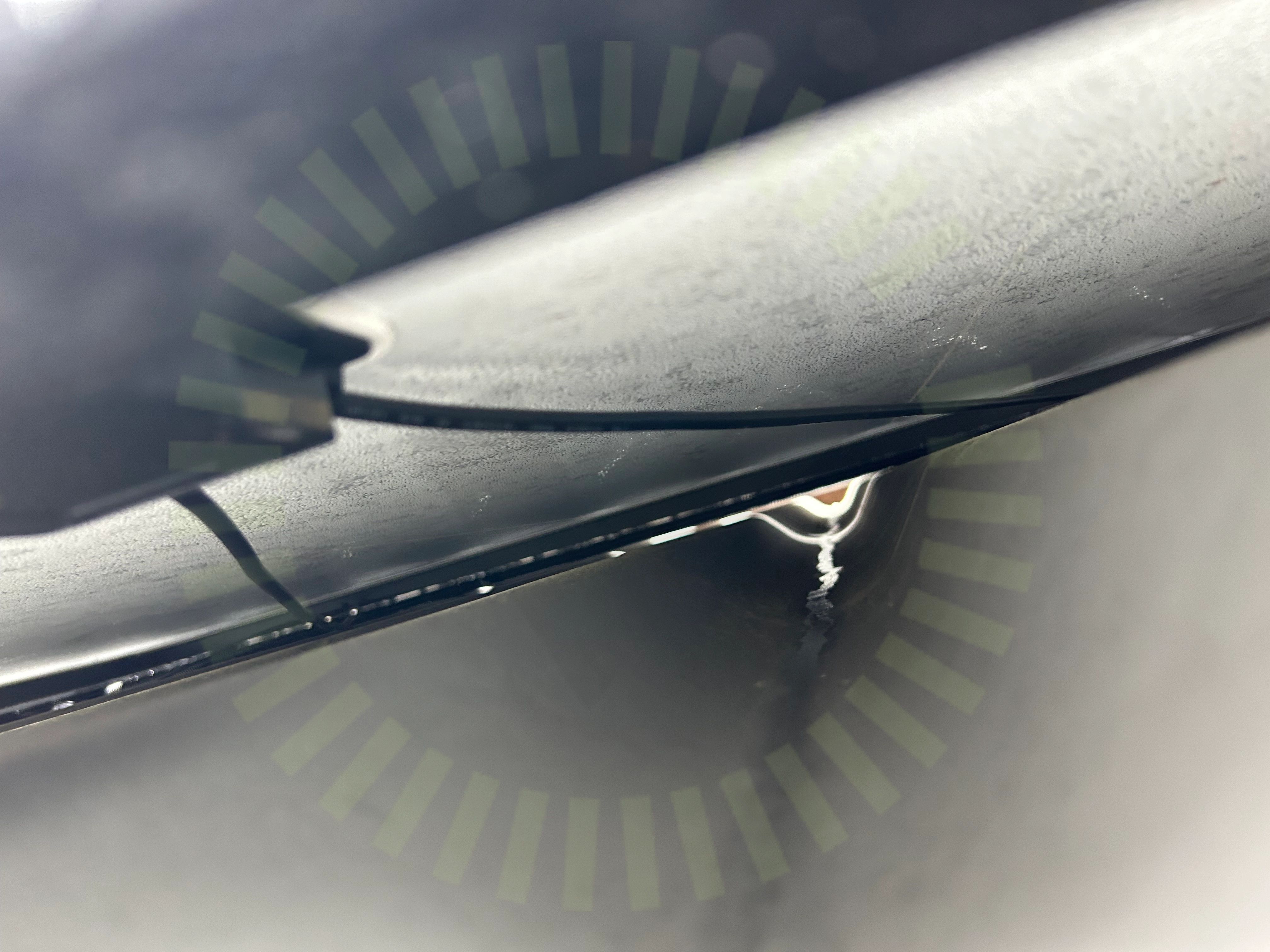

Kopplingslåda

5.3 Kopplingslåda

Inte godkänd

Kablage ej dragavlastade.

Panelkablagets böjradie

5.4 Panelkablagets böjradie

Inte godkänd

Panalernas kablar har en för skarp böjradie.

Godkända kontrollpunkter

10/15
DräneringshålFöremål mot bakstyckeKlämmornas överlappningPanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

1/15
Förbindelse av kontakter

Varselmärkning

Anmärkningar

1/6

6.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas på arbetsbrytarna för växelriktarna.

SS 436 40 00 (134.1.7) / ELSÄK-FS 2022:1 - 3 kap. § 6 / SEK 457, Sida 42-43

Godkända kontrollpunkter

5/6
Informering av solcellerMissvisande varselmärkningMissvisande varselmärkningTillförlitligt fästVarning för likspänning

Växelriktare

Anmärkningar

2/63

7.1 Jordfelsbrytare

Inte godkänd

Använd jordfelsbrytare följer inte tillverkarens krav.

GroWatt User Manual XH EN 202206, Sida 24

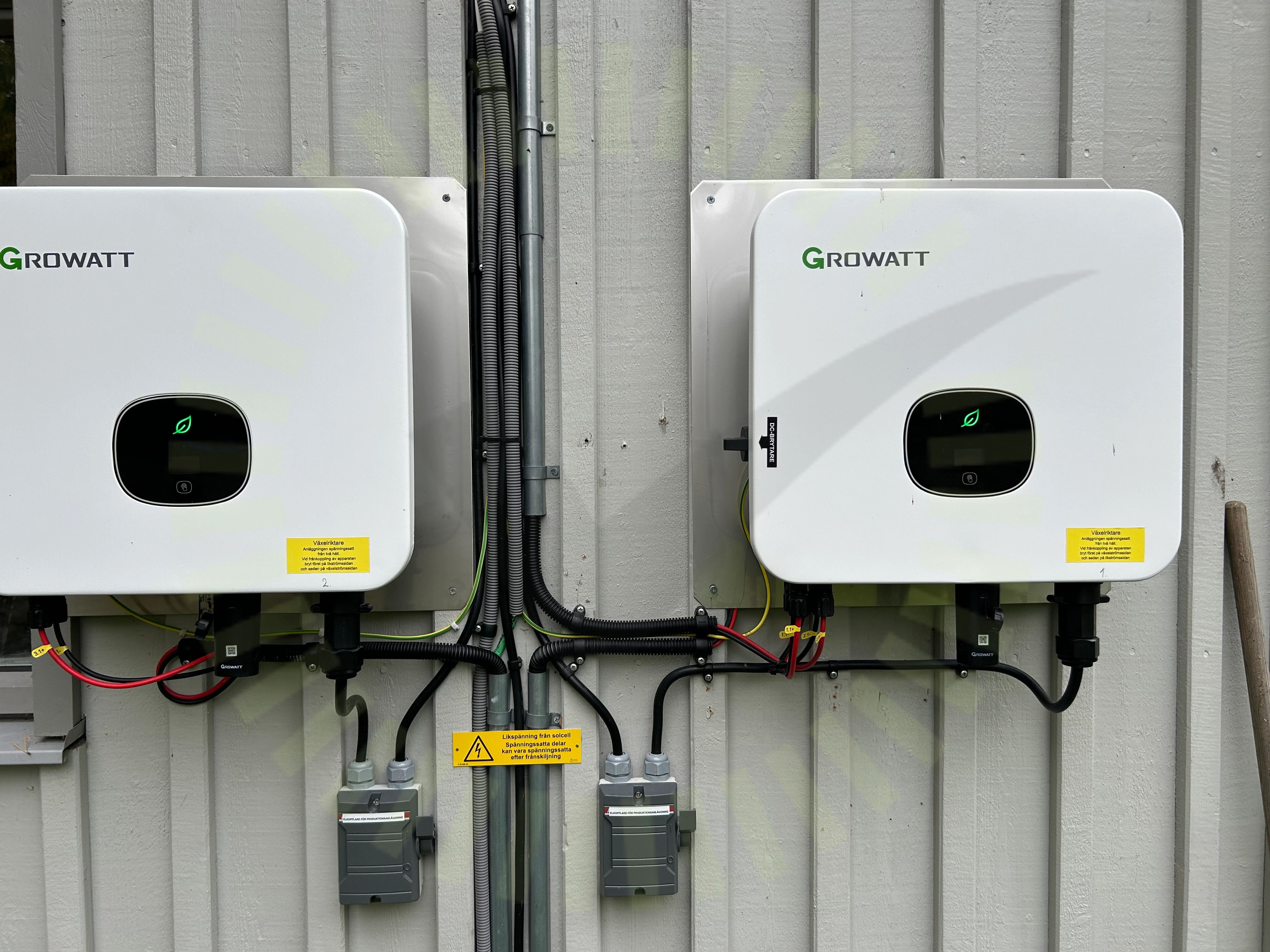

Väderbeständigt material

7.2 Väderbeständigt material

Inte godkänd

Använt material ej väderbeständigt, gråa flexrör är ej väderbeständiga.

Godkända kontrollpunkter

60/63
AC Anslutning VäxelriktareAC Anslutning VäxelriktareAC BöjradieAC BöjradieAC Kablage förläggningAC Kablage förläggningAC kablage skarp kantAC kablage skarp kantAvstånd närliggande objektAvstånd närliggande objektBakomliggande materialBakomliggande materialDC Kablage egenskaperDC Kablage egenskaperDC Kablage förläggningDC Kablage förläggningDC Kablage skyddDC Kablage skyddDC Kontakter anslutningDC Kontakter anslutningDC Kontakter stressDC Kontakter stressDC Max SpänningDC Max SpänningDC Max StrömDC Max StrömDC Min SpänningDC Min SpänningFastsäkring av produktFastsäkring av produktFörskruvningFörskruvningGenomföringarHuvudsäkringInfästningInfästningJordning av chassiJordning av chassiKabeldimensioneringKabeldimensioneringLedare FastspändaLedare FastspändaLikspänningskomponenterLikspänningskomponenterMärkningMärkningSkadat kablageSkadat kablageSträngdesignSäkringsdimensionSäkringsdimensionUppskalad ledareUppskalad ledareVentilationVentilationVäderbeständigt materialVäderskyddVäderskyddVäxelriktarens IP klassningVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/63
Strängdesign
