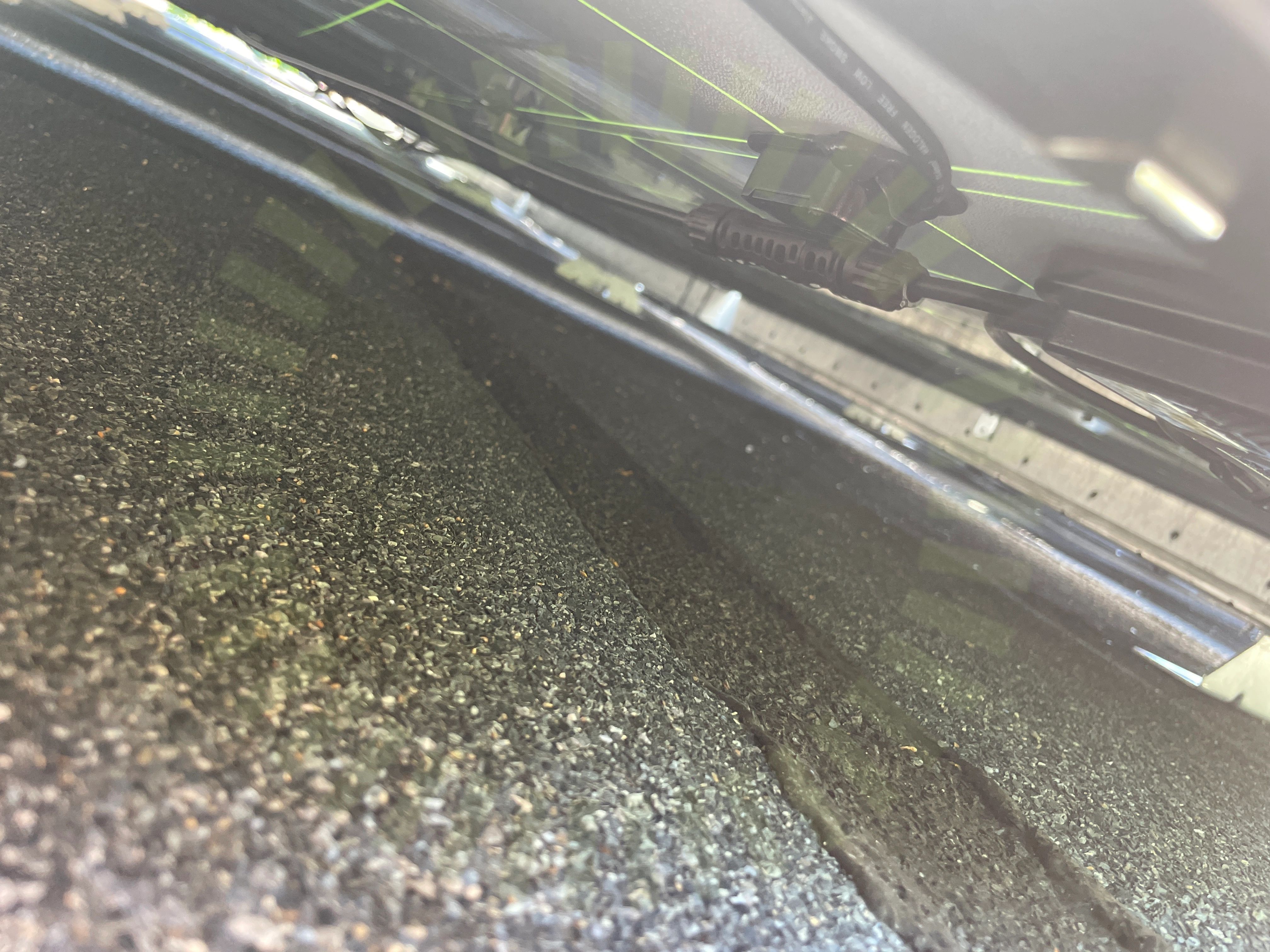

6.1 Stress på kontakter
Inte godkändKablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.
SS 436 40 00, 712.526
Besiktningsrapport
9.8
Installation genom
1KOMMA5° Syd (fd SolensEnergi)
Datum
8 september 2023
Ort
Lund, Skåne län
95% godkända5% ej godkända
Om installationen
PanelerDenim: U M3 XXX BB 108H
OptimerareTigo: TS4
MontagesystemESDEC Lutande Panntak
MontagesystemWeland Stål: Solpanelsfäste papptak
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörSäkerhetsbrytare AC
TillbehörSmartmätare: CHINT DTSU666
Installerad av 1KOMMA5° Syd (fd SolensEnergi) som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Batteri
Godkända kontrollpunkter
8/8AvståndInfästningKommunikationLockMiljökravPESkadorVinkel
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering
Tak 1, Denim: U M3 XXX BB 108H
Godkända kontrollpunkter
15/15DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, ESDEC Lutande Panntak
Godkända kontrollpunkter
25/25DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor
Tak 2, Denim: U M3 XXX BB 108H
Anmärkningar
1/15Godkända kontrollpunkter
14/15DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramSträngförläggning
Tak 2, Tigo: TS4
Godkända kontrollpunkter
4/4Optimerare: Fastsäkring av produktOptimerare: KabelOptimerare: KontakterOptimerare: Placering
Tak 2, Weland Stål: Solpanelsfäste papptak
Anmärkningar
3/23

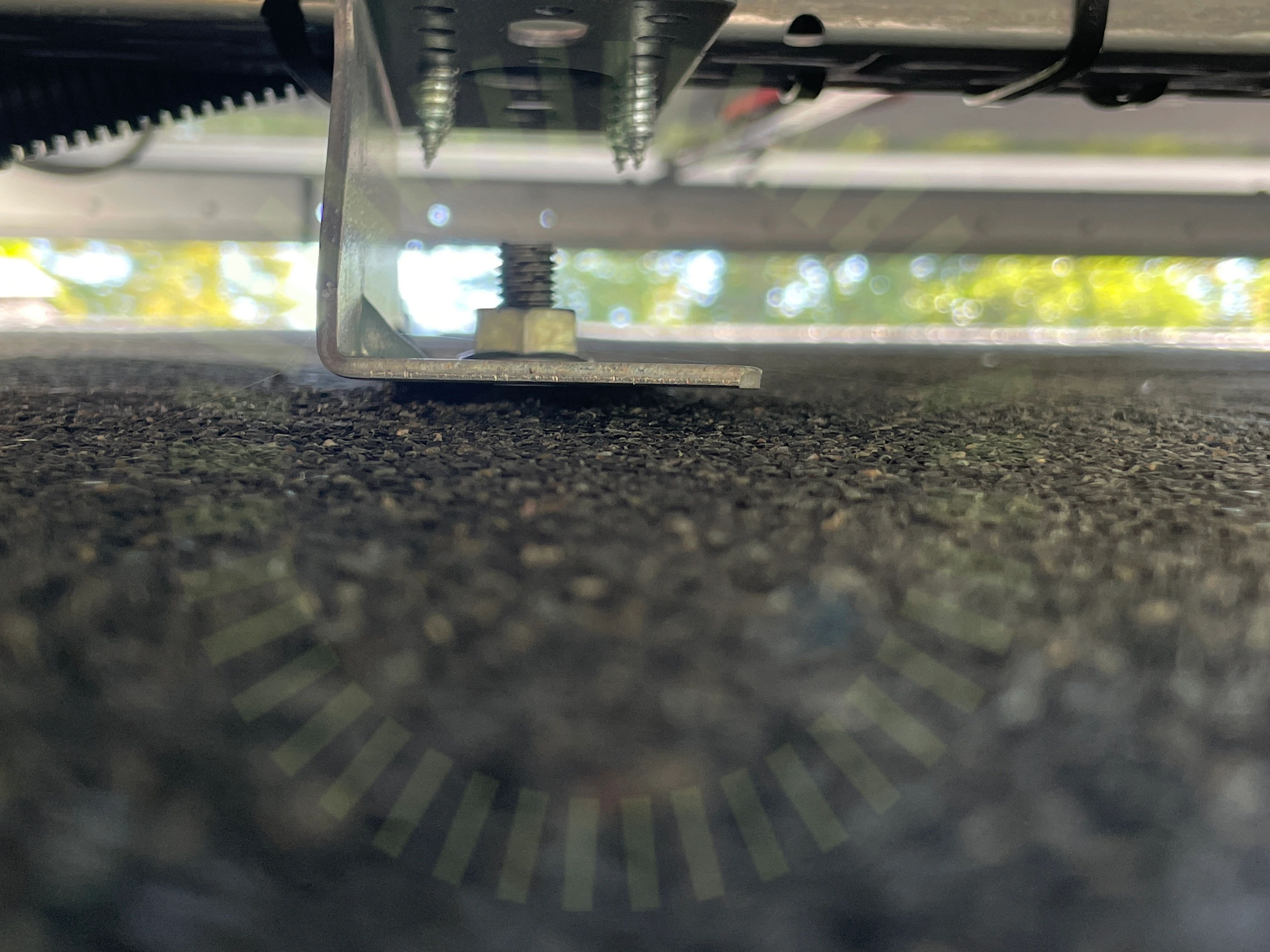

8.1 Infästning
Inte godkändC-profil är inte fäst i tätskiktsplattan korrekt. Saknar gummibricka under.
MA5103 Sid 1 (2) | Version 4 - 201103
8.2 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd. Hänger långa sträckor utan uppfästning.

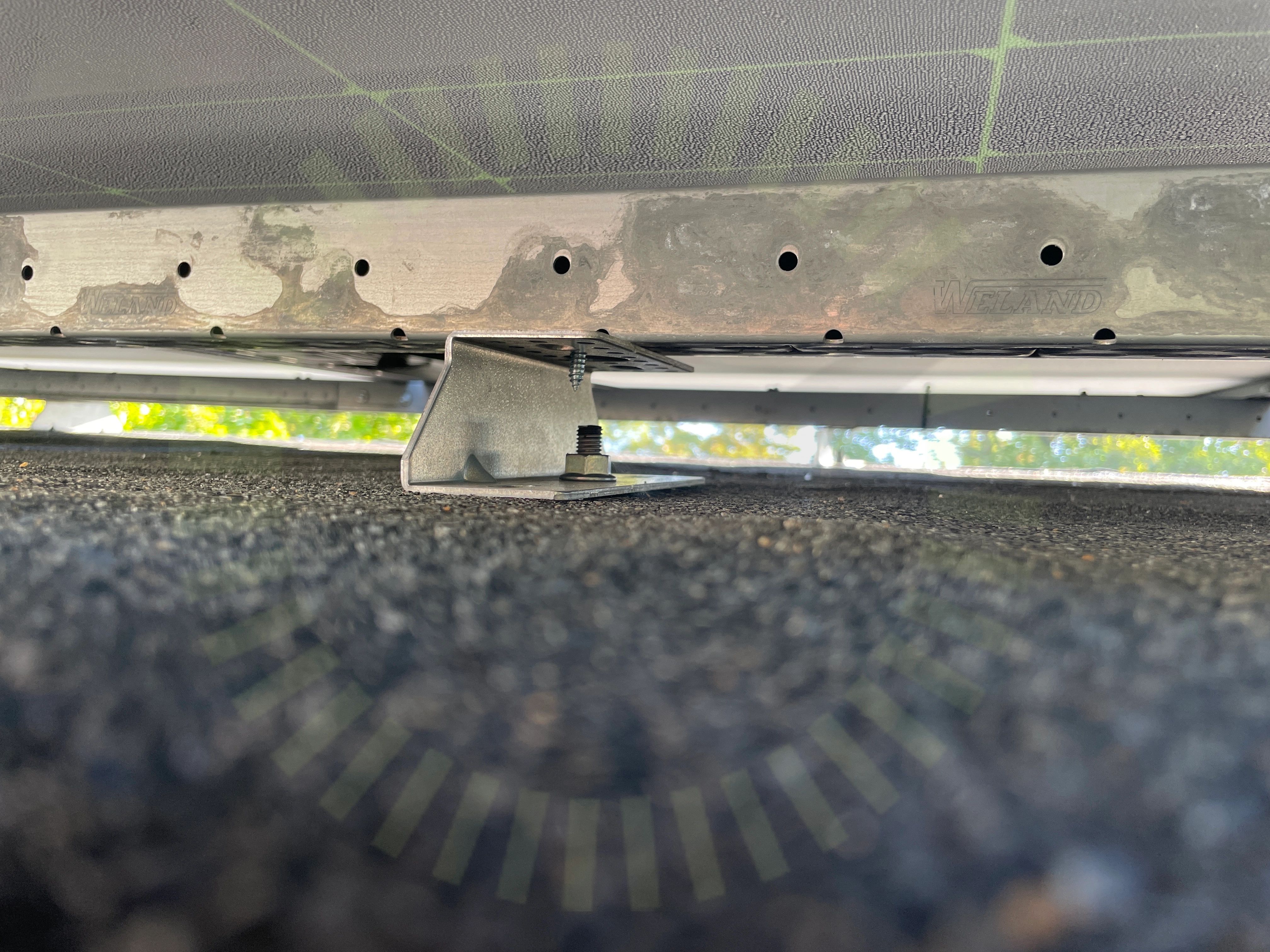

8.3 Skenornas infästning
Inte godkändSkenan är inte fäst i infästningsmaterialet korrekt. Skruv saknas.
MA5103 Sid 1 (2) | Version 4 - 201103
Godkända kontrollpunkter
20/23Använd tätskiktsdukCC infästningarDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästning i råspontKabeldragning mellan takytorKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringSkadorSkenornas överhängSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningSvetsning av pappVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
Varselmärkning
Anmärkningar
2/5

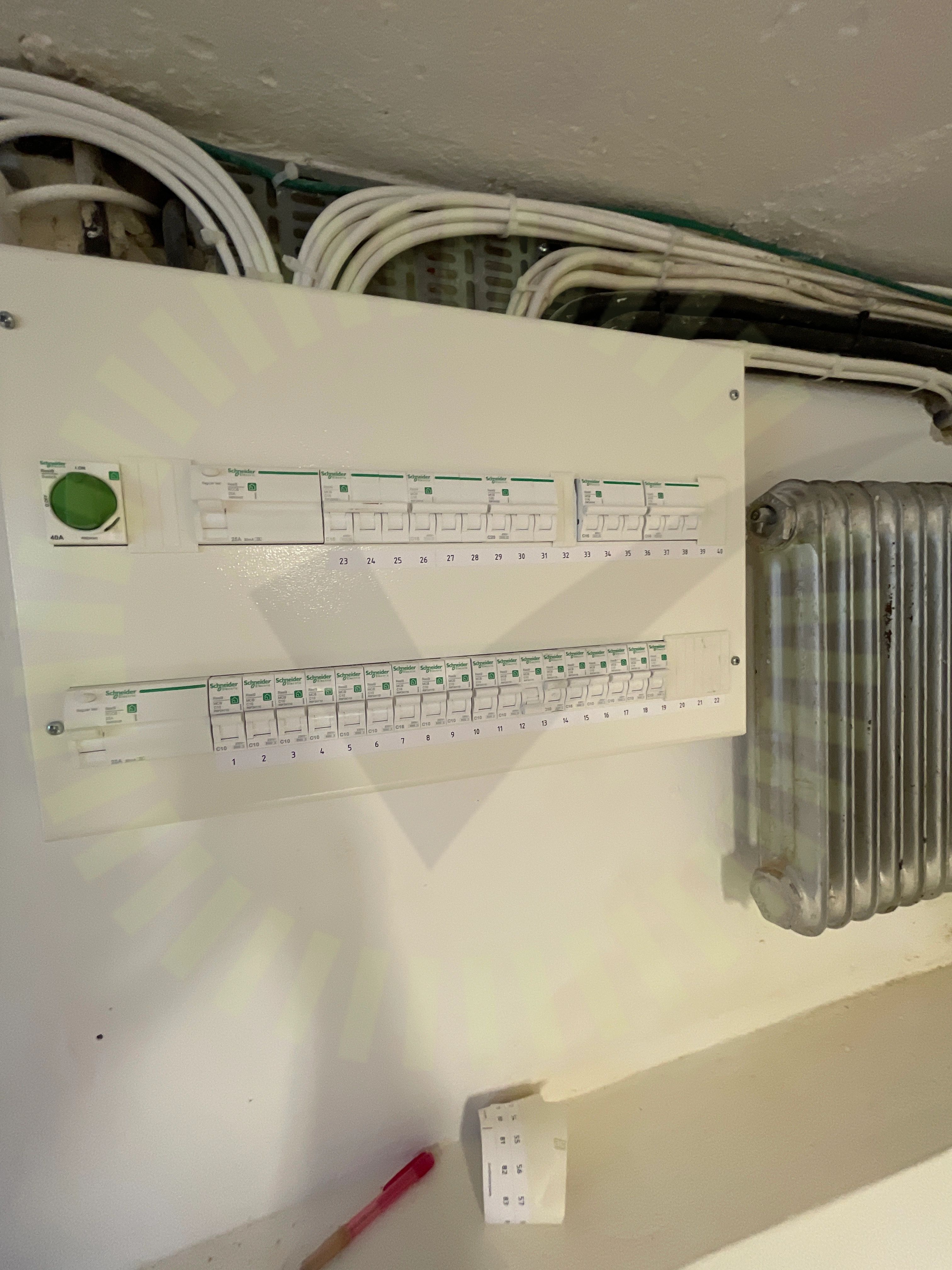

9.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)

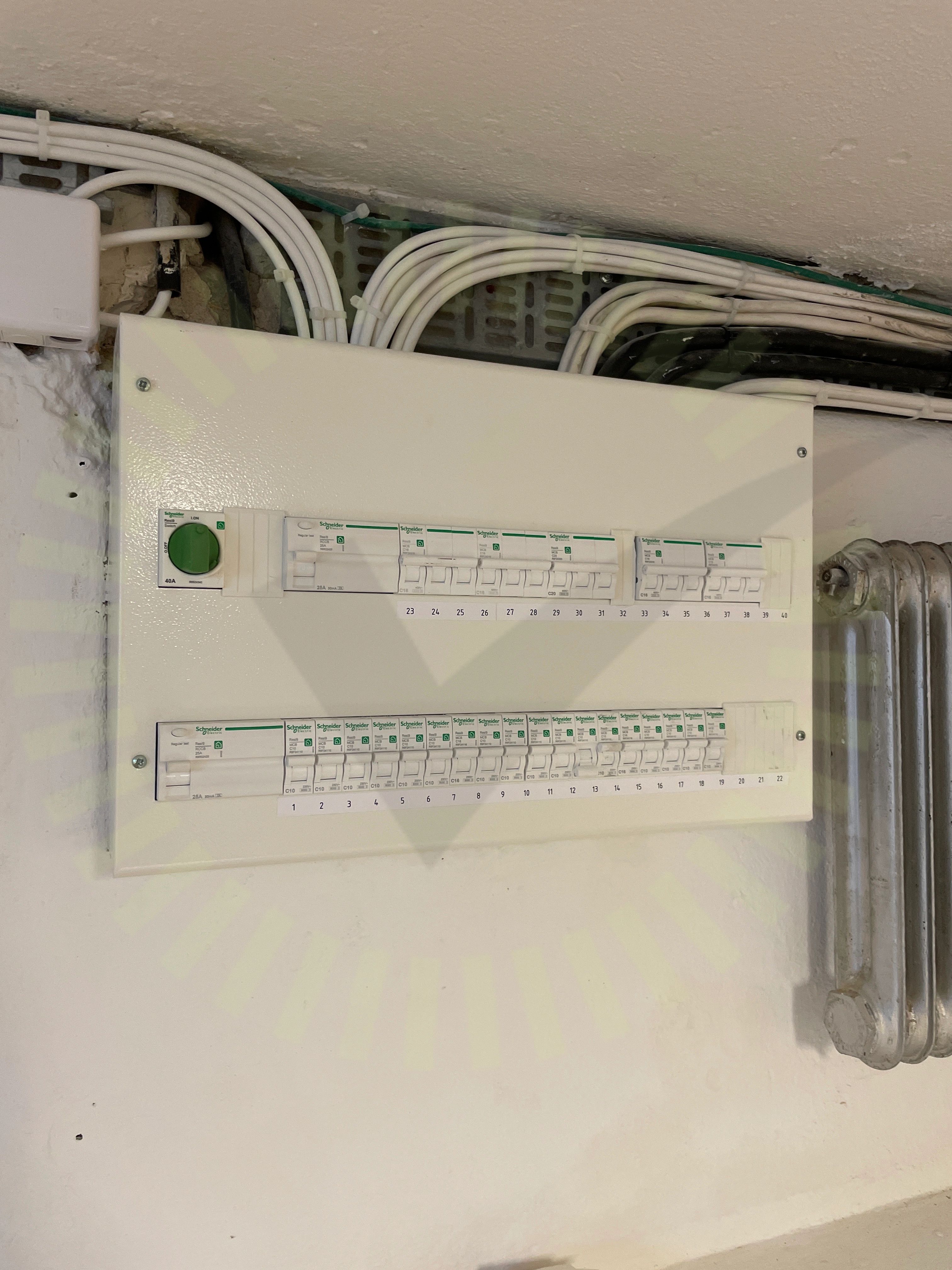

9.2 Varning för backspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för bakspänning saknas enligt krav. Se referens.
SEK 457, Sida 42
Godkända kontrollpunkter
2/5Missvisande varselmärkningVarning för likspänning
Ej tillgängligt vid besiktning
1/5Tillförlitligt fäst
Växelriktare
Anmärkningar
1/34

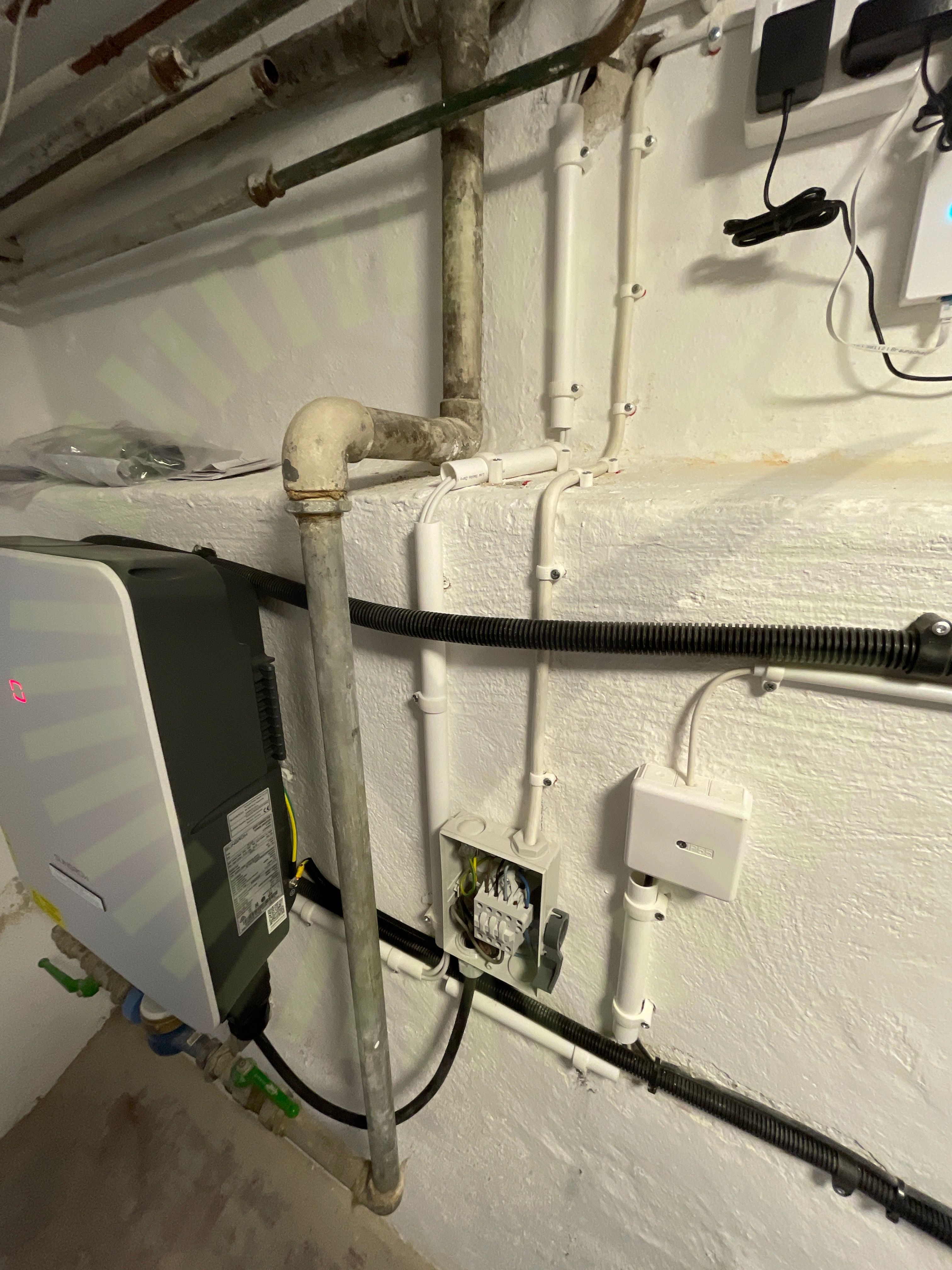

10.1 DC Kablage förläggning
Inte godkändKablarna är inte uppfästa så de har tillräckligt stöd.
Godkända kontrollpunkter
33/34AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMärkningPlaceringSkadat kablageSkarp kantSmartmätareStress på kontakterSträngdesignSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
