Besiktningsrapport

8.4

Installation genom

Cellera AB

Datum

4 juni 2024

Ort

Angered, Västra Götalands län

Skenans utstick för klämma

Skenskarvar

Bärläktens dimension

+ 4

91% godkända9% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10T-54HSW/HBW

MontagesystemNordmount Panntak: Bärläkt

VäxelriktareGroWatt: MOD 3-10KTL3-XH

BatteriGrowatt: APX HV Battery System S2

TillbehörUndercentral

TillbehörSäkerhetsbrytare AC

TillbehörCHINT: Growatt DTSU666

Installerad av Cellera AB som har ett lågt snittbetyg på 8.0 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

CHINT: Growatt DTSU666

Godkända kontrollpunkter

4/4

Fastsäkring av produktMatning till smartmätareSignalkabel till växelriktarenSkador signalkablage

DMEGC: DM(XXX)M10T-54HSW/HBW

Anmärkningar

2/18

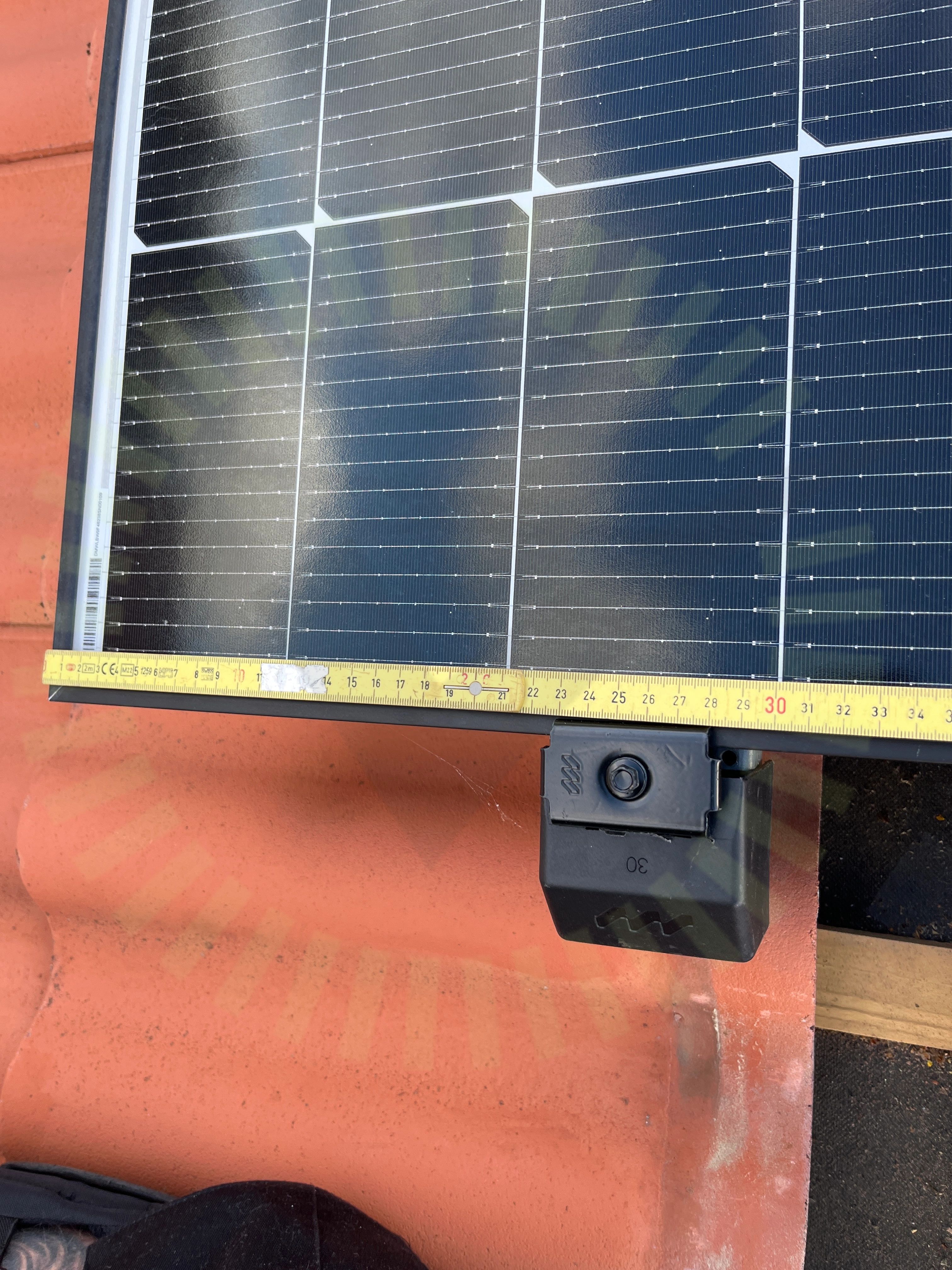

3.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202311, Sida 14

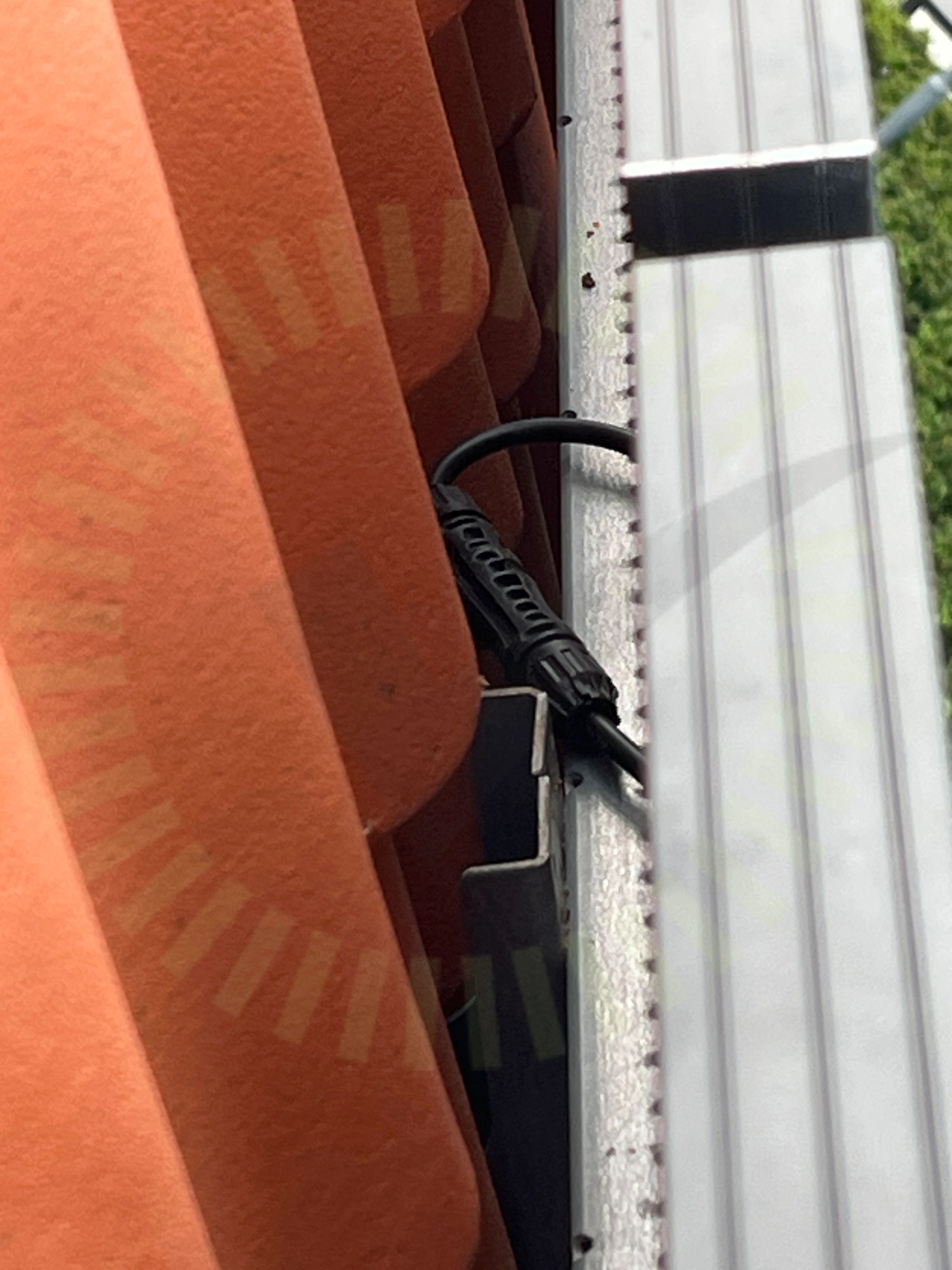

3.2 Kontaktdon

Inte godkänd

Kontakten ligger an mot takytan.

Godkända kontrollpunkter

15/18

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmans överlappningKlämmornas storlekKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/18

Strängförläggning

Growatt: APX HV Battery System S2

Anmärkningar

1/15

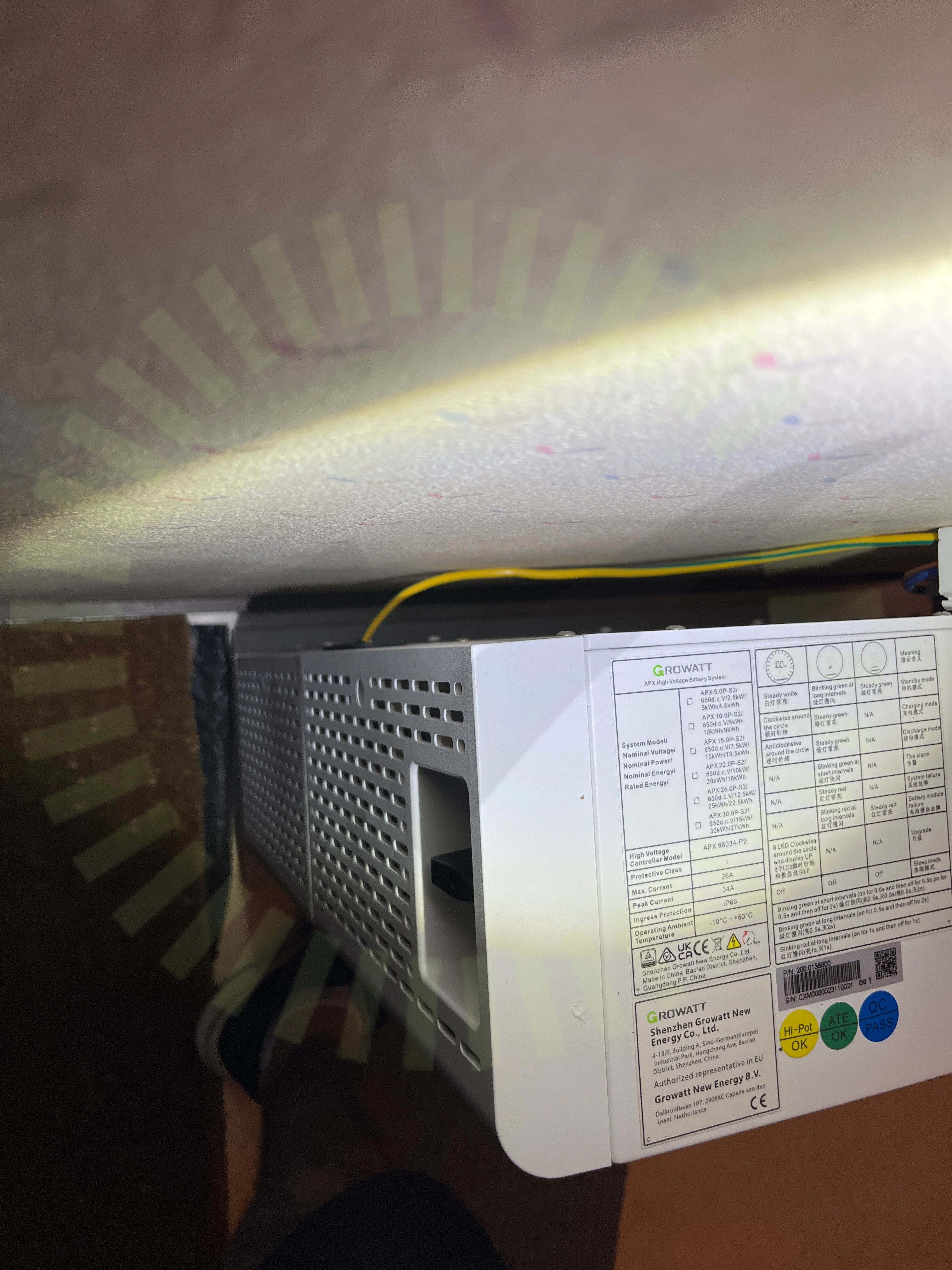

4.1 Fastsäkring av produkt

Inte godkänd

Batteriet är inte fastsäkrat.

Growatt: APX 5.0-30.0P-S2 User Manual 202308, Sida 16-20

Godkända kontrollpunkter

14/15

Avstånd närliggande objektBatteri PEDC anslutning batterimodulDC anslutning växelriktareLutningSammansättning av komponenterSignalkabel batterikomponenterSignalkabel växelriktareSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

GroWatt: MOD 3-10KTL3-XH

Anmärkningar

2/39

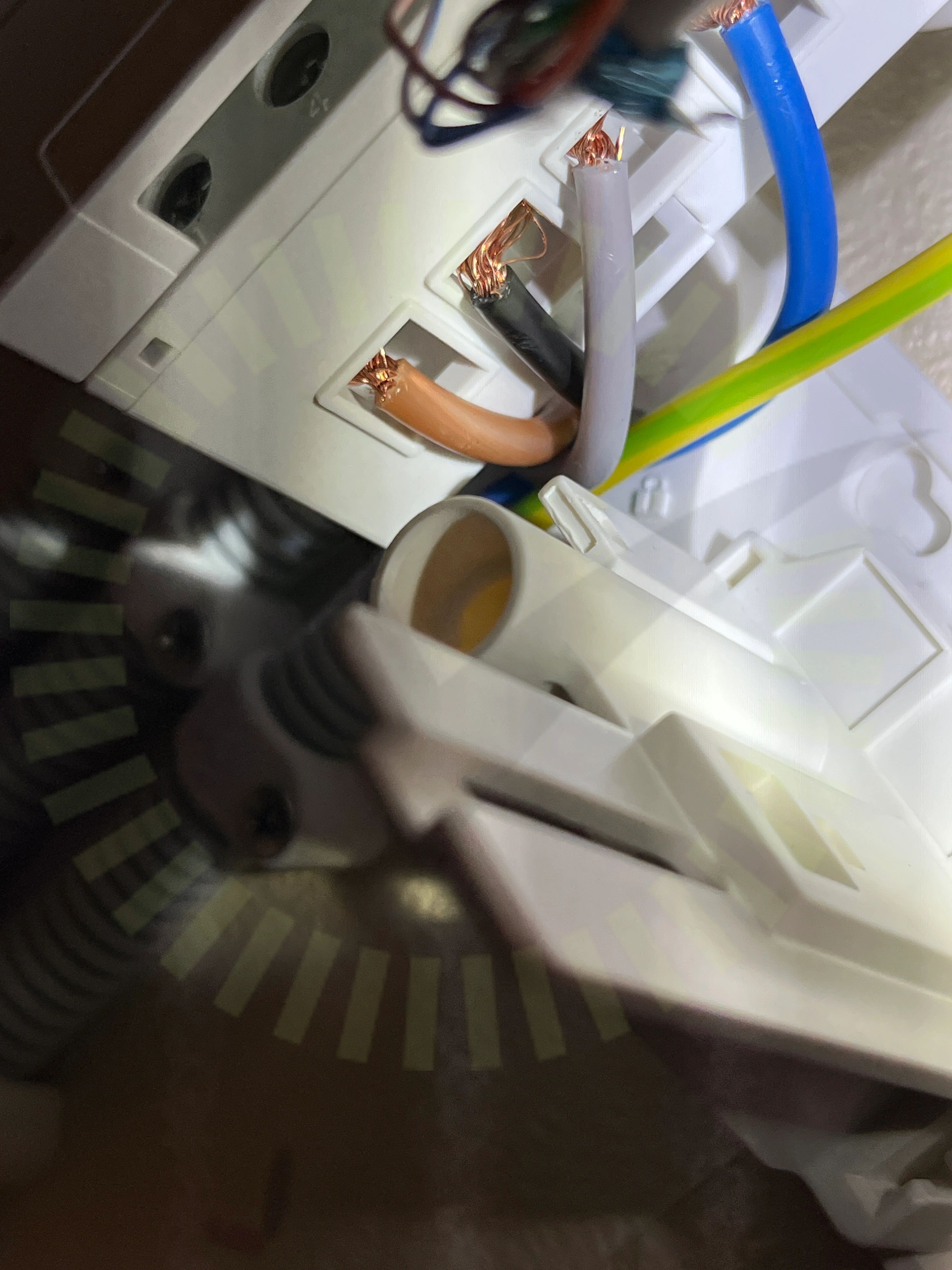

5.1 Anslutning av ledare

Inte godkänd

Kardeler spretar från plint.

SS 436 40 00 (134.1.4)

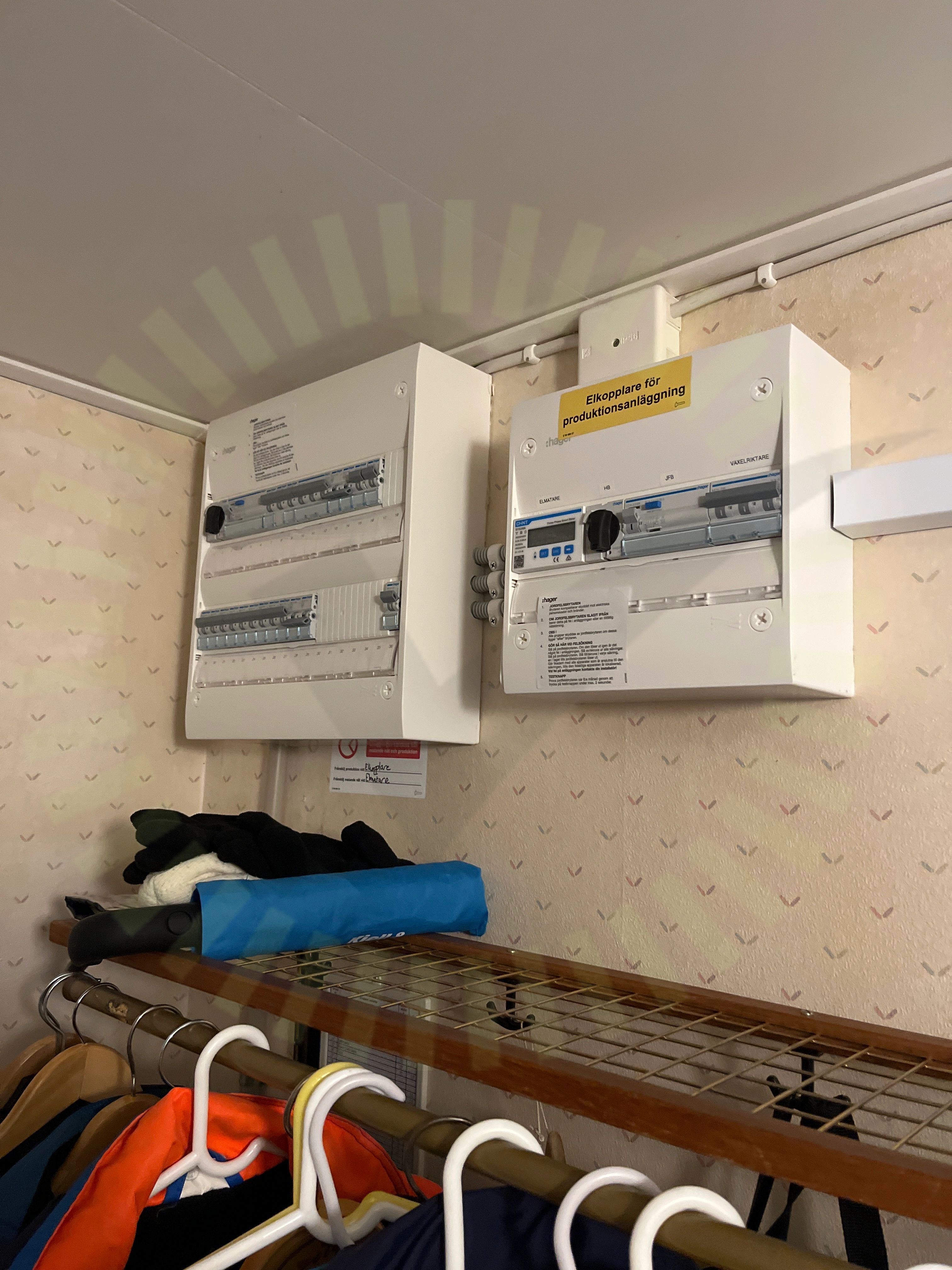

5.2 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

37/39

AC kablage förläggningAC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Nordmount Panntak: Bärläkt

Anmärkningar

5/23

6.1 Bärläktens dimension

Inte godkänd

Bärläkten har inte rätt dimensioner för valt montagesystem.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 2

6.2 Skenans utstick för klämma

Inte godkänd

Skena sticker ut för långt för ändkåpan.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 6

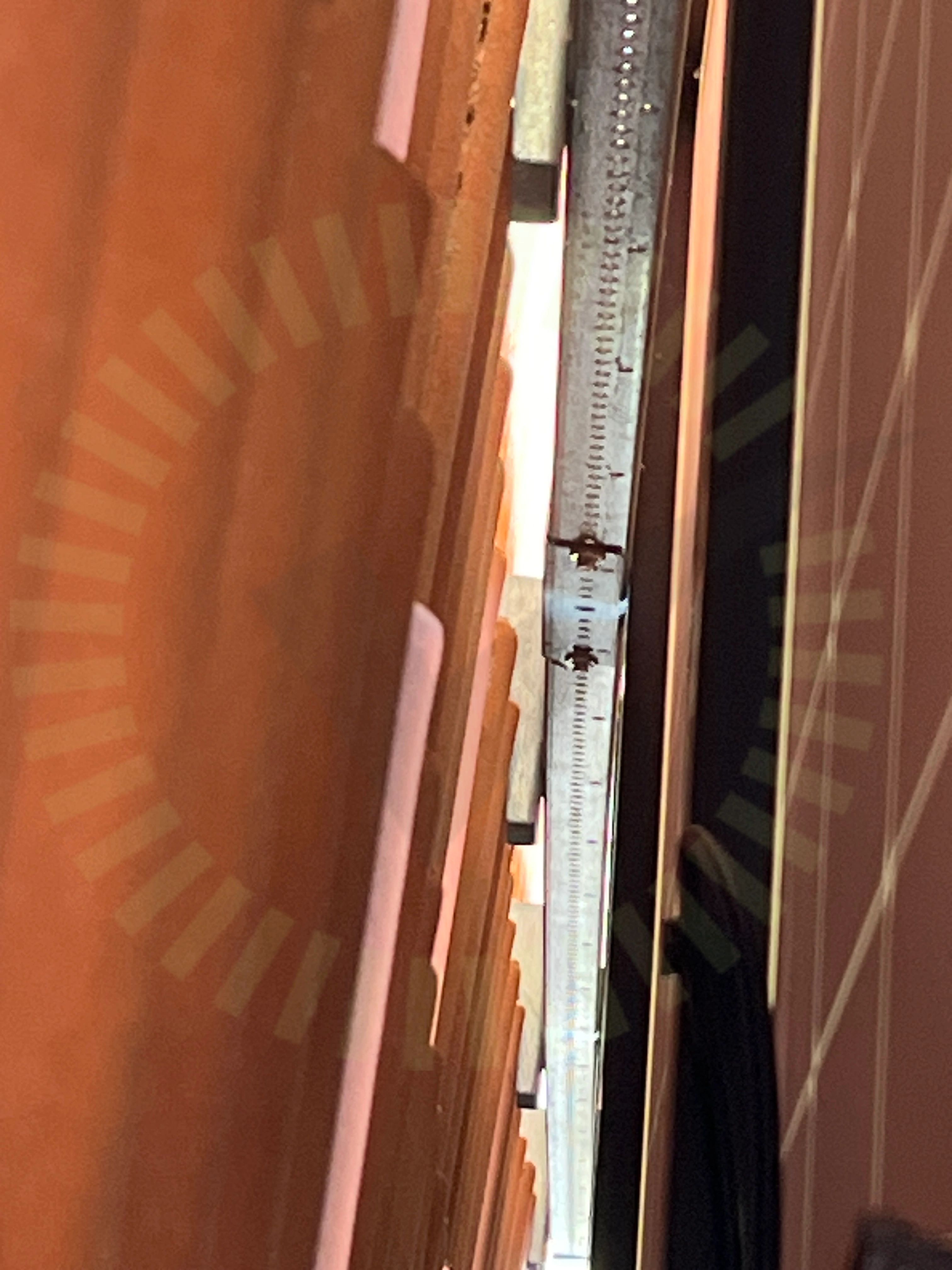

6.3 Skenskarvar

Inte godkänd

För få plåtskruv har använts till skenskarv.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 5

6.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

6.5 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Uppmätt 105cm.

Snö- och vindlastberäkning

Godkända kontrollpunkter

18/23

Använd skruvDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkadorSkenornas infästningSkenornas överhängSäkerhetsavståndTakgenomföringUnderliggande takpannaVäderbeständigt materialÄndklämmor

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
