2.1 DC anslutning
Inte godkändDC-kontakter är bottnade i förskruvningen och packningen sticker ut i botten. Detta strider mot tillverkarens anvisningar.
LUNA2000-(7, 14, 21)-S1 User Manual Issue 01 Date 2024-03-27, Sida 62
Besiktningsrapport
9.1
Installation genom
Hammarö Solenergi
Datum
8 oktober 2025
Ort
Säffle, Värmlands län
95% godkända5% ej godkända
Om installationen
PanelerTrina: TSM-DE09R.08 415-435W
MontagesystemVan der Valk: Trapezoidal
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-7/14/21-S1
TillbehörUndercentral
TillbehörSäkerhetsbrytare AC
TillbehörHuawei: EMMA-A02
Installerad av Hammarö Solenergi som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Ej tillgängligt vid besiktning
1/1Avtal
Batteri
Anmärkningar
1/15Godkända kontrollpunkter
13/15Avstånd till havetAvstånd till växelriktareBatteri PEBatterikåporNärliggande objektPlacering av batteriRakt ståendeSignalkabel batteriSkadorSmart Power SensorTillgång till batterietUppfästning av kablageVäderskydd
Ej tillgängligt vid besiktning
1/15Fastsäkring av produkt
Smartmätare
Godkända kontrollpunkter
4/4Fastsäkring av produktMatning till smartmätareSignalkabel till växelriktarenSkador signalkablage
Undercentral
Godkända kontrollpunkter
5/5FemledarsystemInfästningIP-KlassningKabelinföringarPlacering
Undercentral (1)
Godkända kontrollpunkter
1/1Skydd mot beröring
Varselmärkning
Anmärkningar
1/4

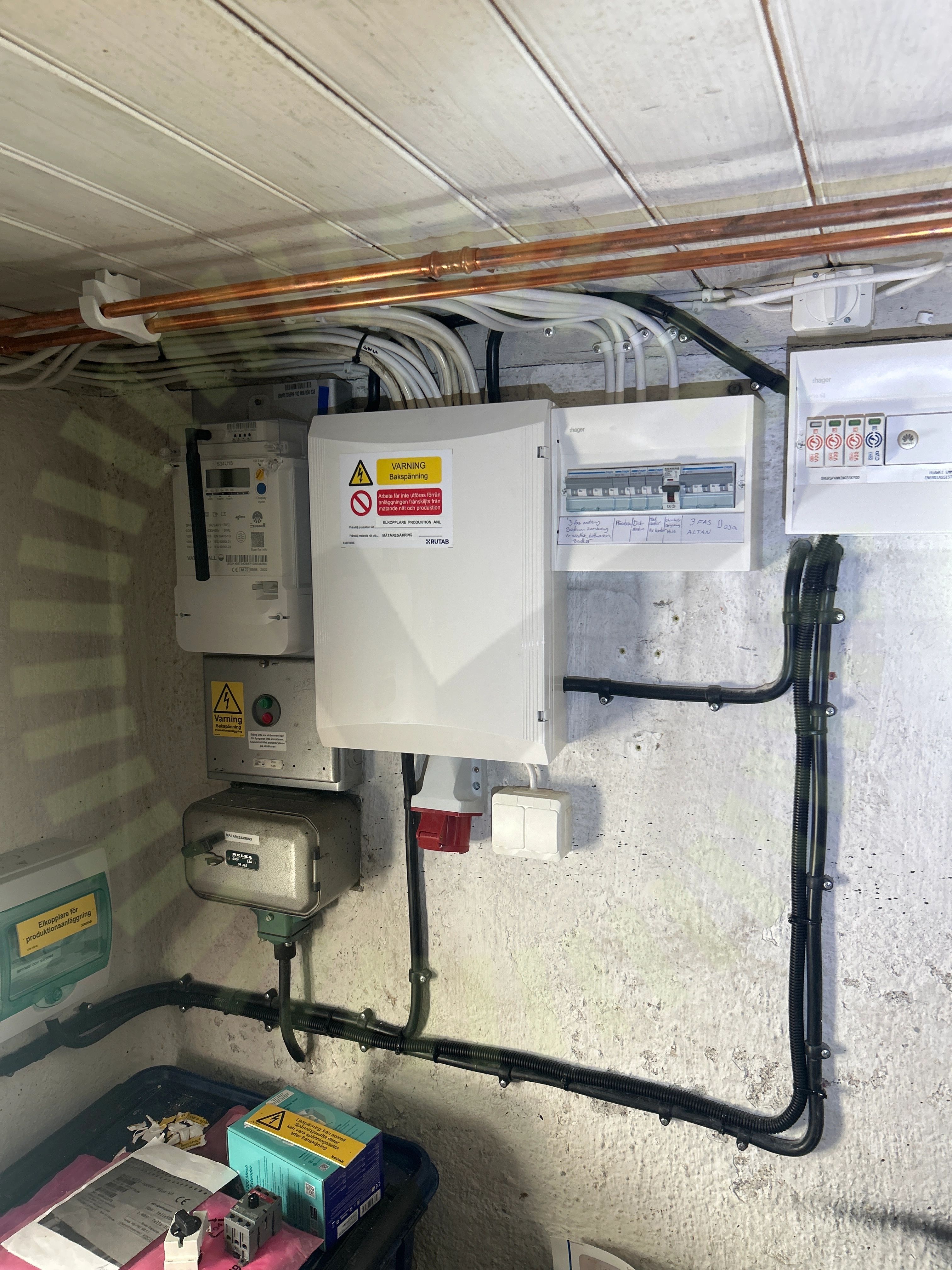

6.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)
Godkända kontrollpunkter
3/4Missvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Godkända kontrollpunkter
10/10DC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningEnkelisolerade ledareIdentifieringLikspänningskomponenterStress på kontakterTillgänglighet
