1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
8.2
Installation genom
Sesol
Datum
4 september 2023
Ort
Borgholm , Kalmar län
83% godkända17% ej godkända
Om installationen
PanelerLongi: LR5-54HPB 390-410M
MontagesystemWeland Stål: Plåttak
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000-12-25KTL-M5
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/31.2 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3Avtal
Garage, Longi: LR5-54HPB 390-410M
Anmärkningar
2/17

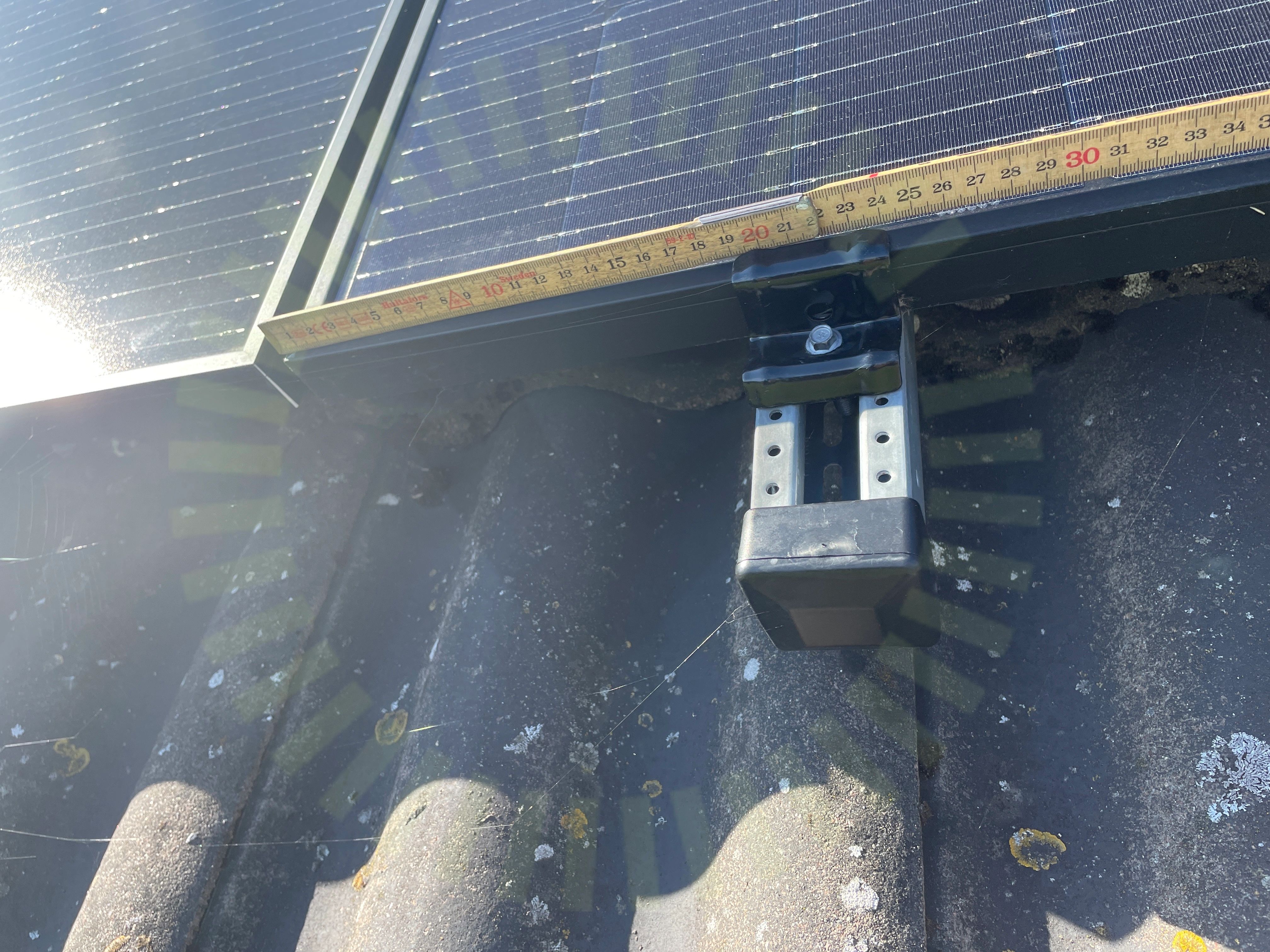

2.1 Klämmornas placering
Inte godkändFästen är inte placerade i optimal klämzon. Lastberäkning saknas, klarar +-2400 Pa i aktuell klämzon
Installation Manual for LONGi Solar PV Modules, V15, Sida 16
2.2 Kontaktdon
Inte godkändBuntband får inte placeras över kontaktdonens hölje.
Godkända kontrollpunkter
15/17Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKopplingslådaMellanrumPanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning
Garage, Weland Stål: Råspont
Anmärkningar
6/243.1 Skenors avstånd till varandra
Inte godkändEn korrekt lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt.
Snö- och vindlastberäkning

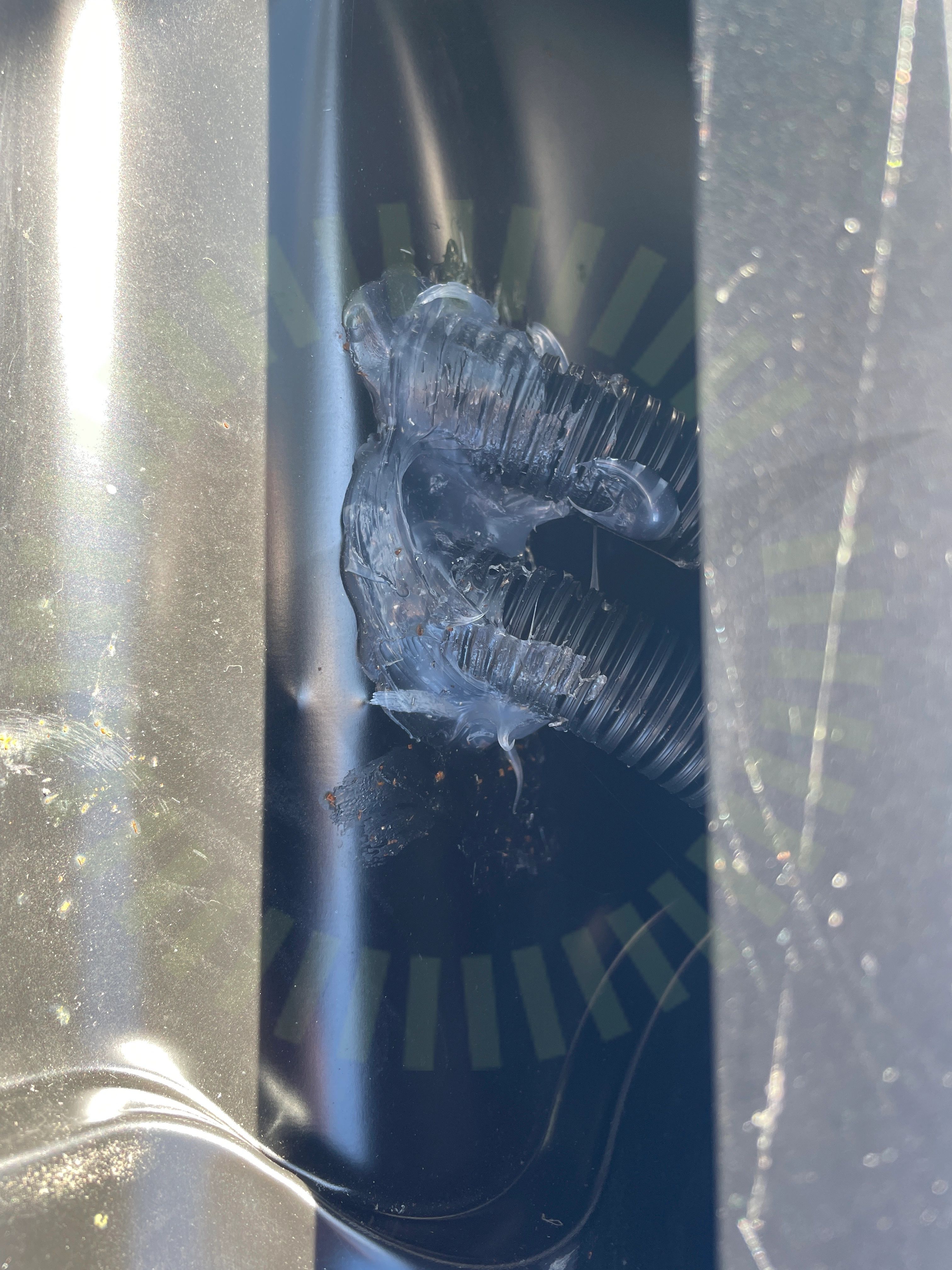

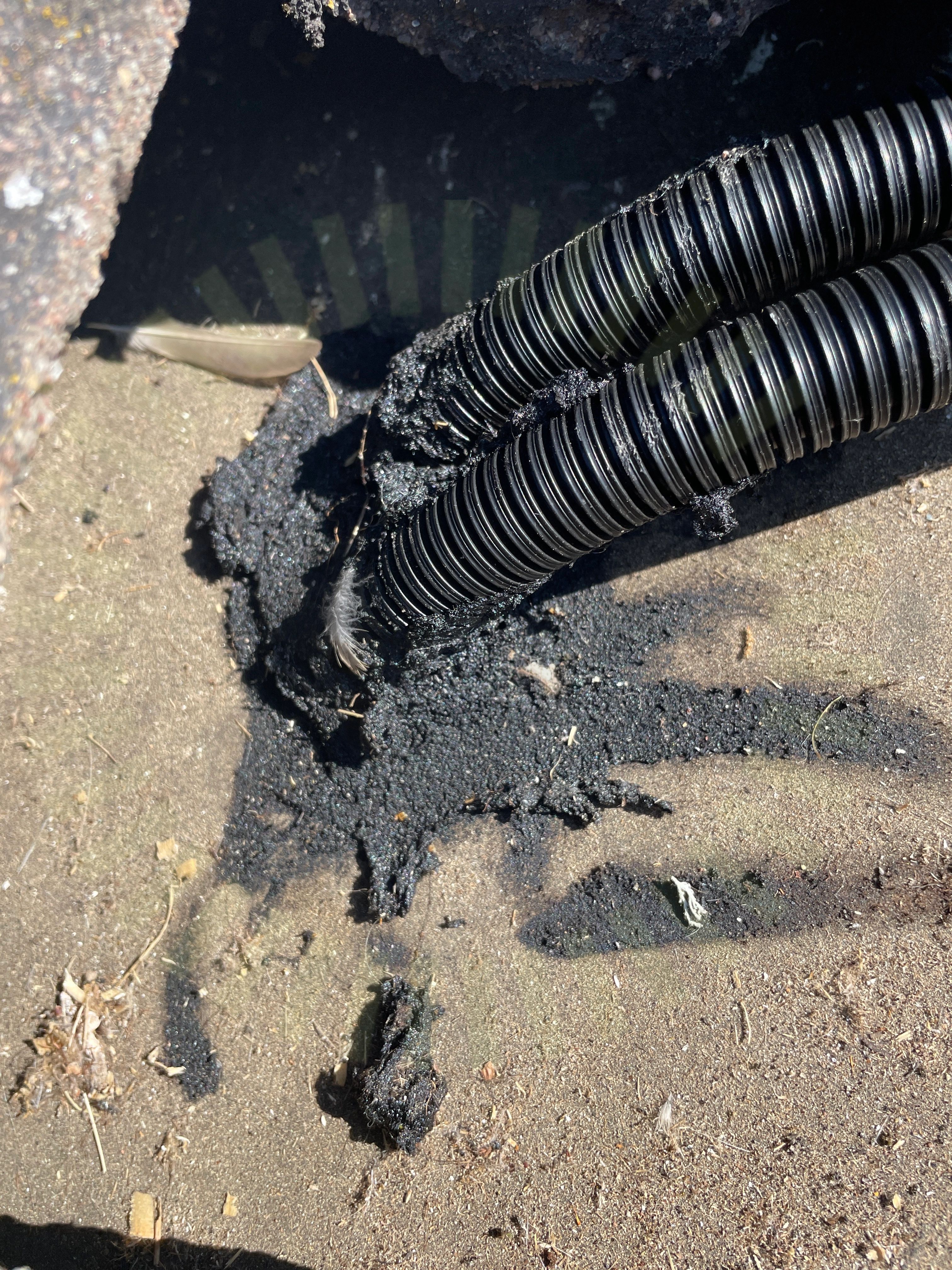

3.2 Takgenomföring
Inte godkändTakgenomföring är inte fackmässigt utförd.
3.3 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar

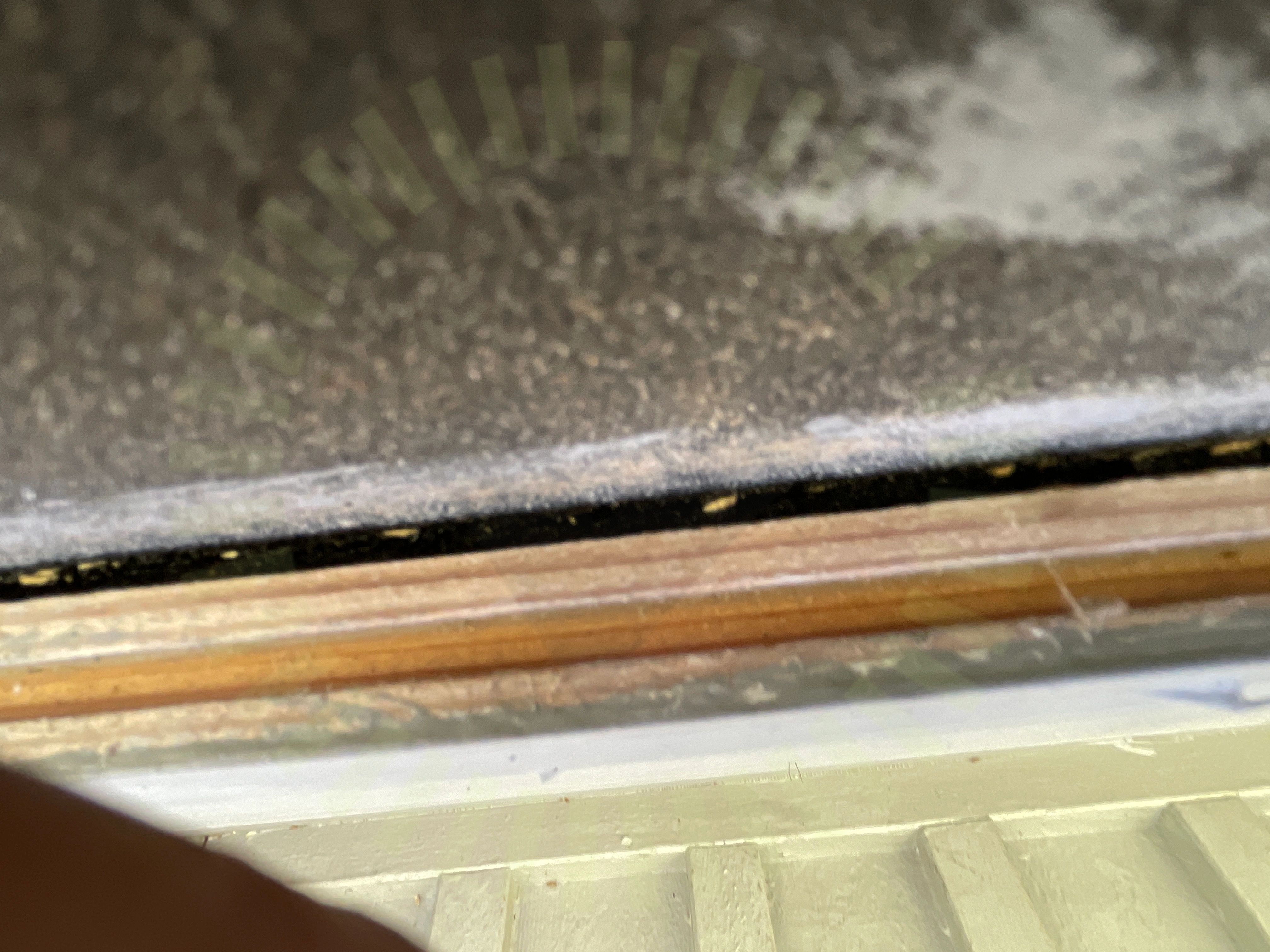

3.4 Underbyggnad
Inte godkändLastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt. Ca 17 mm råspont med infästning mellan takstolar klarar laster på max 2,5kN.
Produktdatablad solpanelsfäste PD5117 | Version 1 - 230127 | Sid 1 (1)
3.5 Takkrokarnas CC
Inte godkändSnö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.
MA5102 Sid 1 (1) | Version 3 - 221101

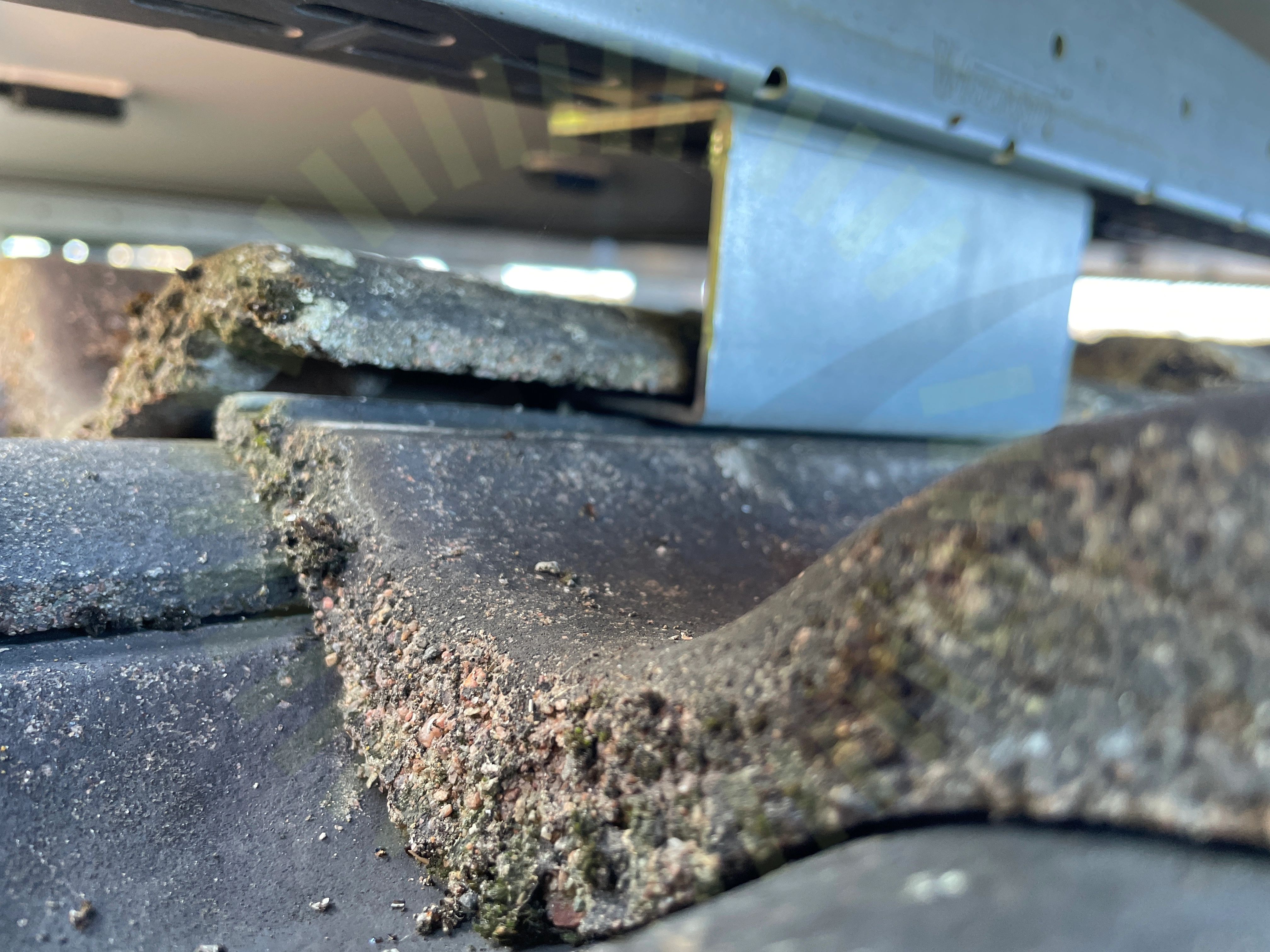

3.6 Underliggande takpanna
Inte godkändInfästningar ligger mot underliggande takpanna som riskerar att spricka. Urtag saknas så överliggande panna ligger snedbelastad och riskerar att spricka.
AMA HUS 21 (JUC.1/JUE.1)//MA5102 Sid 1 (1) | Version 3 - 221101
Godkända kontrollpunkter
18/24DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängSkenskarvarTvådelad TakkrokVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
Säkerhetsbrytare AC
Anmärkningar
1/6

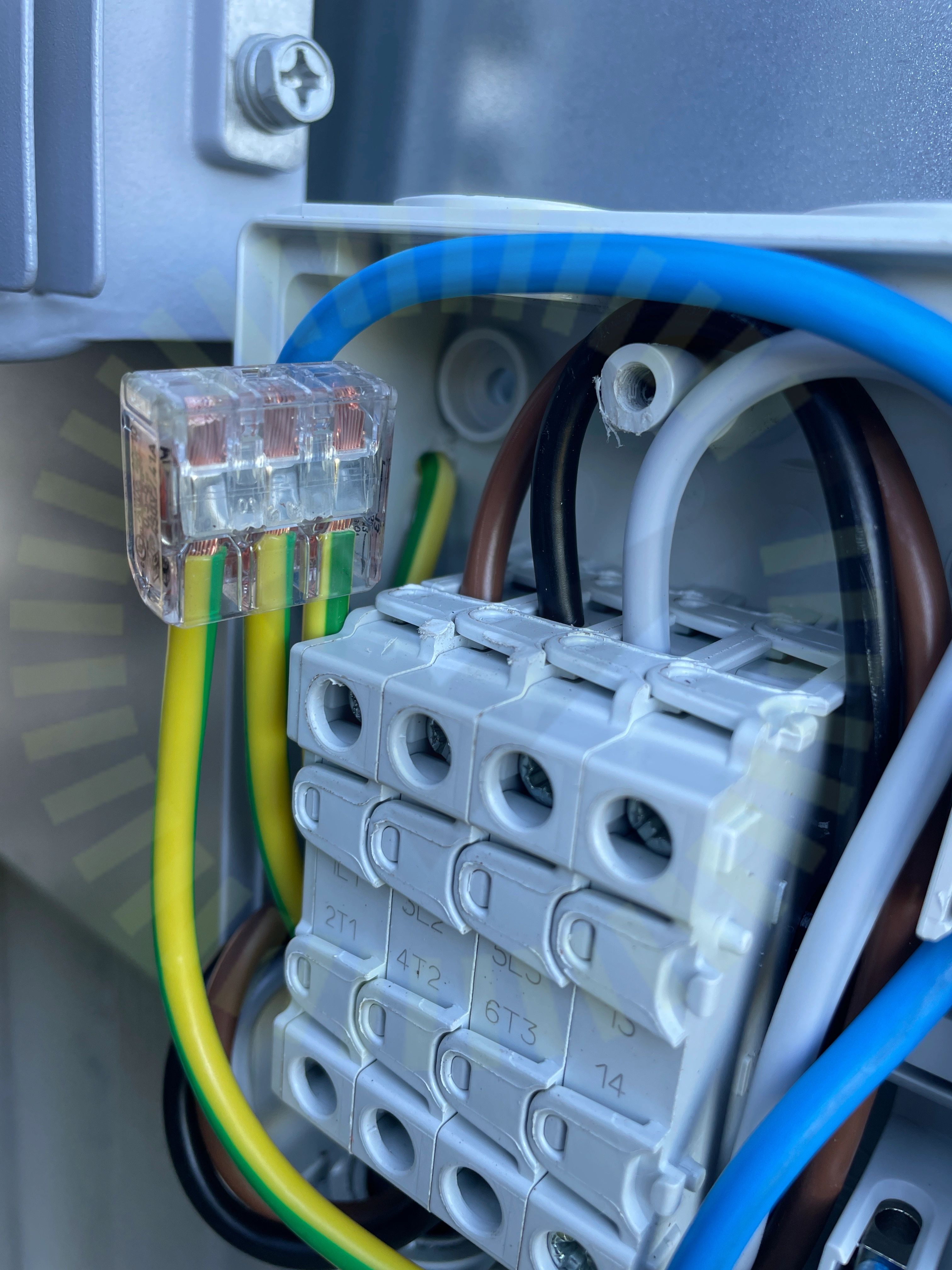

4.1 Egenskaper
Inte godkändSäkerhetsbrytare, IP 65 monterad utomhus. Separat jord ej förskruvad så IP klassning är påverkad. Vatten kan tränga in ovantill men ej komma ut nertill.
SS 436 40 00 (tabell 512)
Godkända kontrollpunkter
5/6AnslutningBöjradieFörskruvningarInfästningPlacering
Undercentral
Anmärkningar
1/6

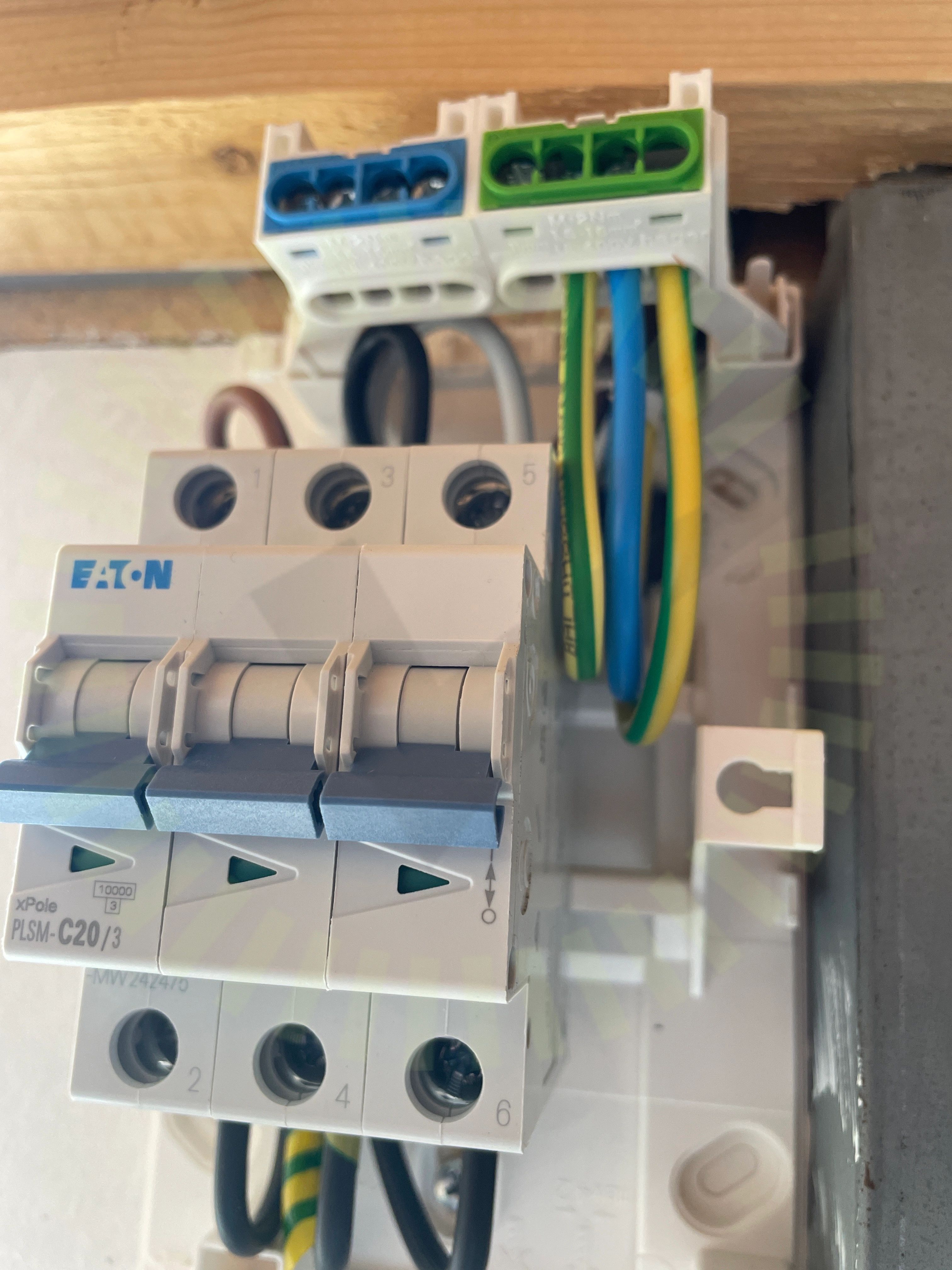

5.1 PEN-ledare
Inte godkändInstallation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.
SS 436 40 00, utgåva 4, 543.4.1
Godkända kontrollpunkter
5/6BrytareBöjradieInfästningPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
3/5

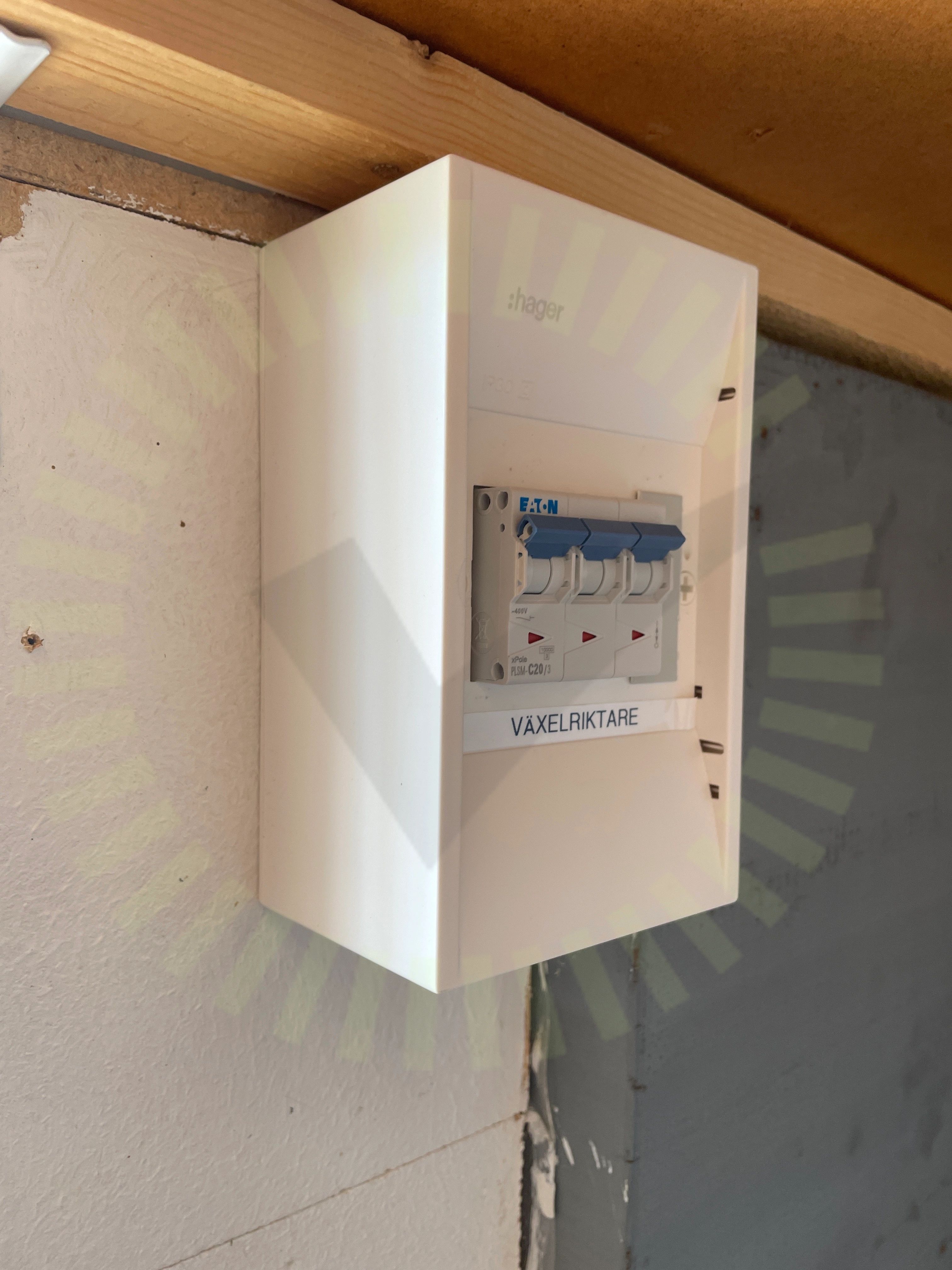

6.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)

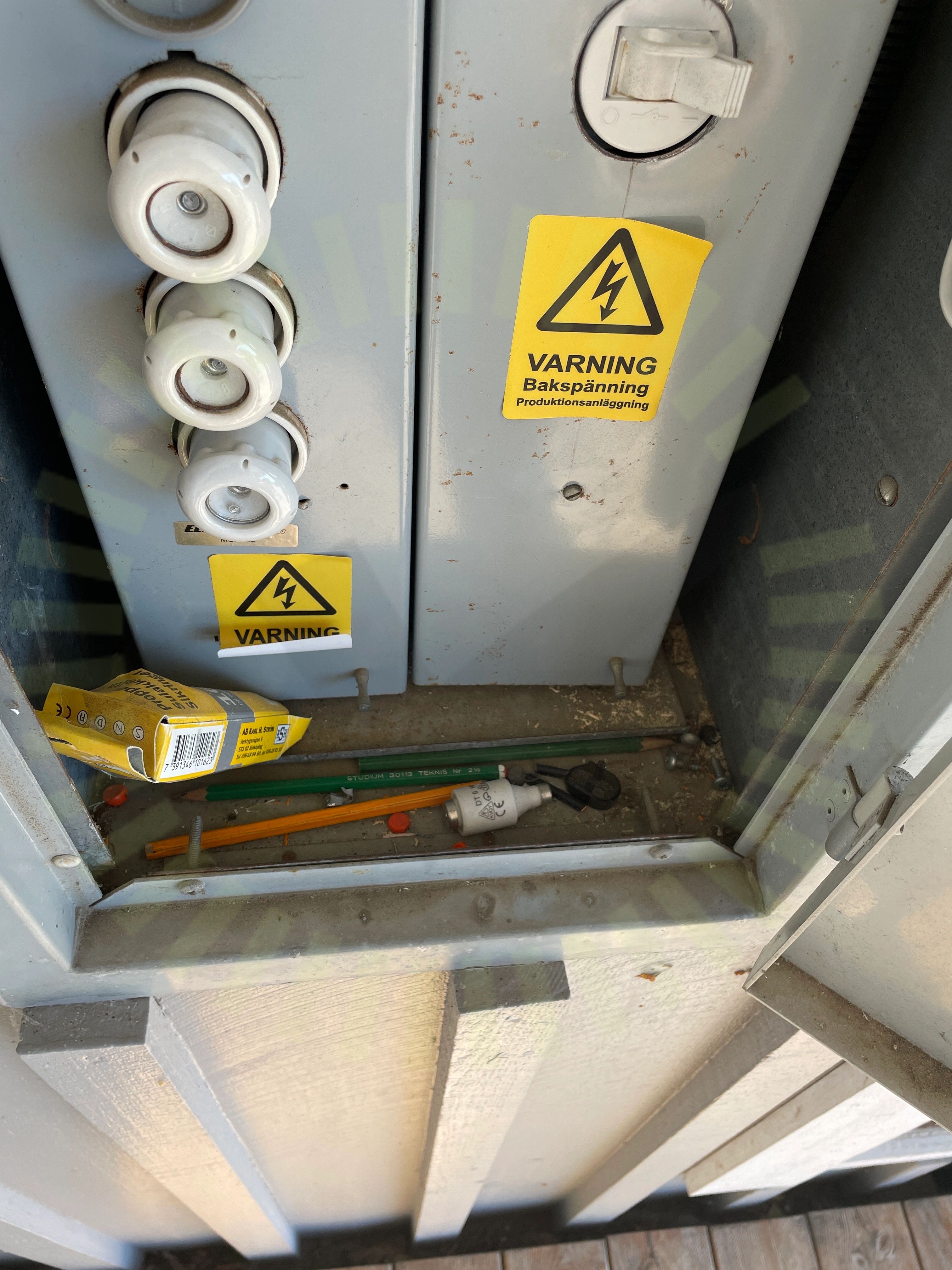

6.2 Tillförlitligt fäst
Inte godkändSkyltning ska ha god beständighet med hänsyn till omgivande miljö och placering och vara fäst på ett betryggande sätt.

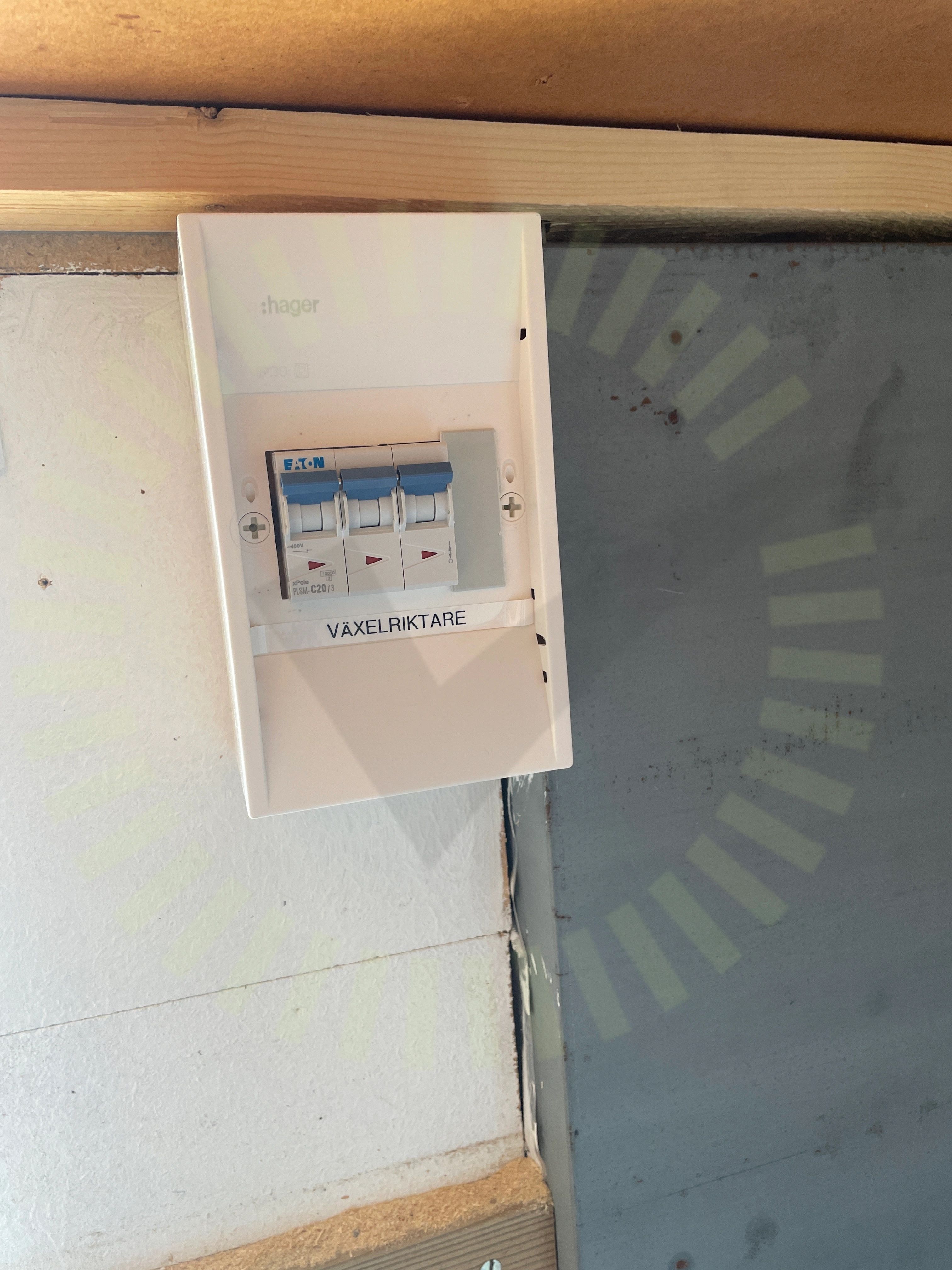

6.3 Varning för backspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för bakspänning saknas enligt krav. Se referens.
SEK 457, Sida 42
Godkända kontrollpunkter
2/5Missvisande varselmärkningVarning för likspänning
Villa, Longi: LR5-54HPB 390-410M
Anmärkningar
1/17

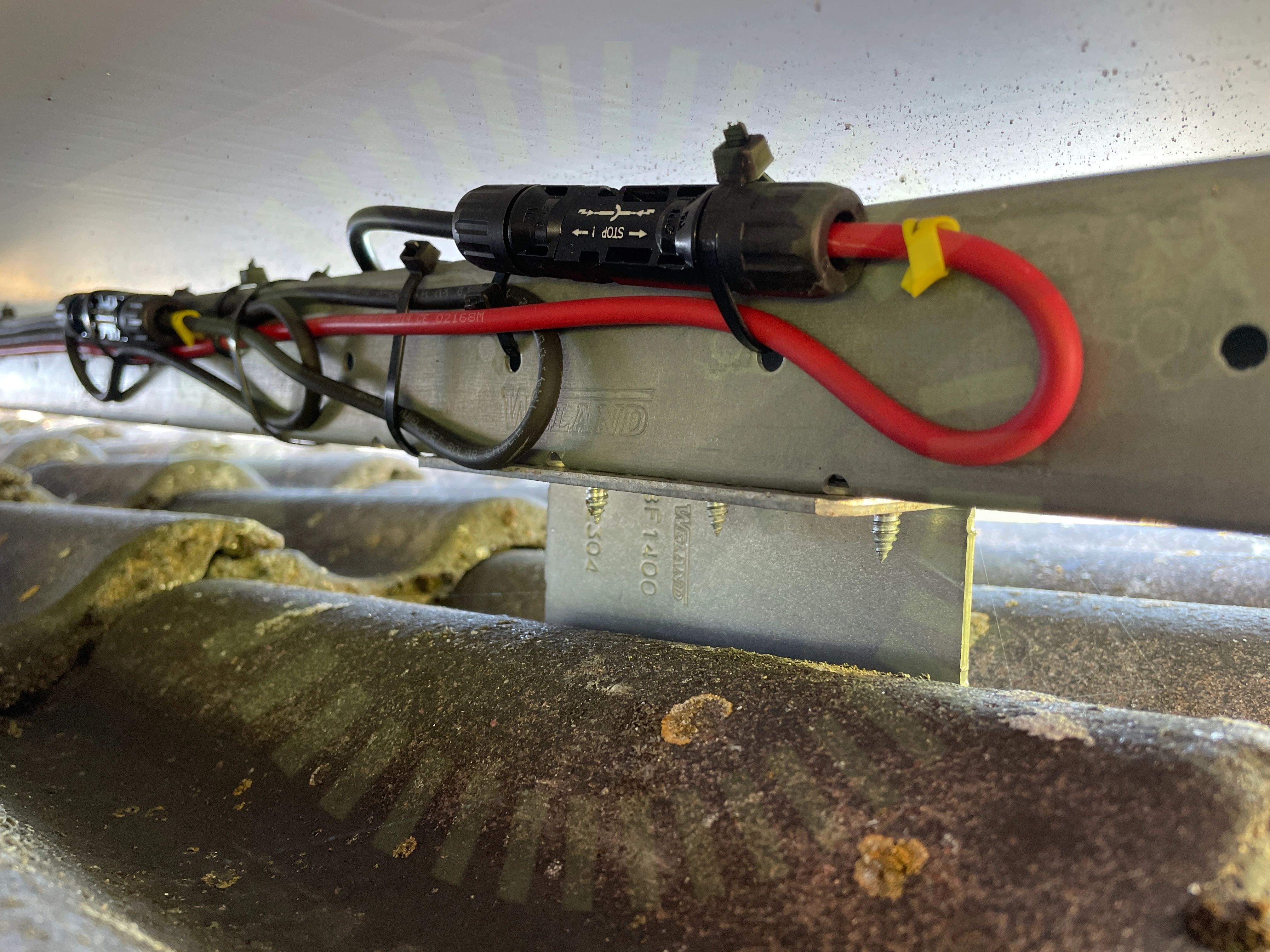

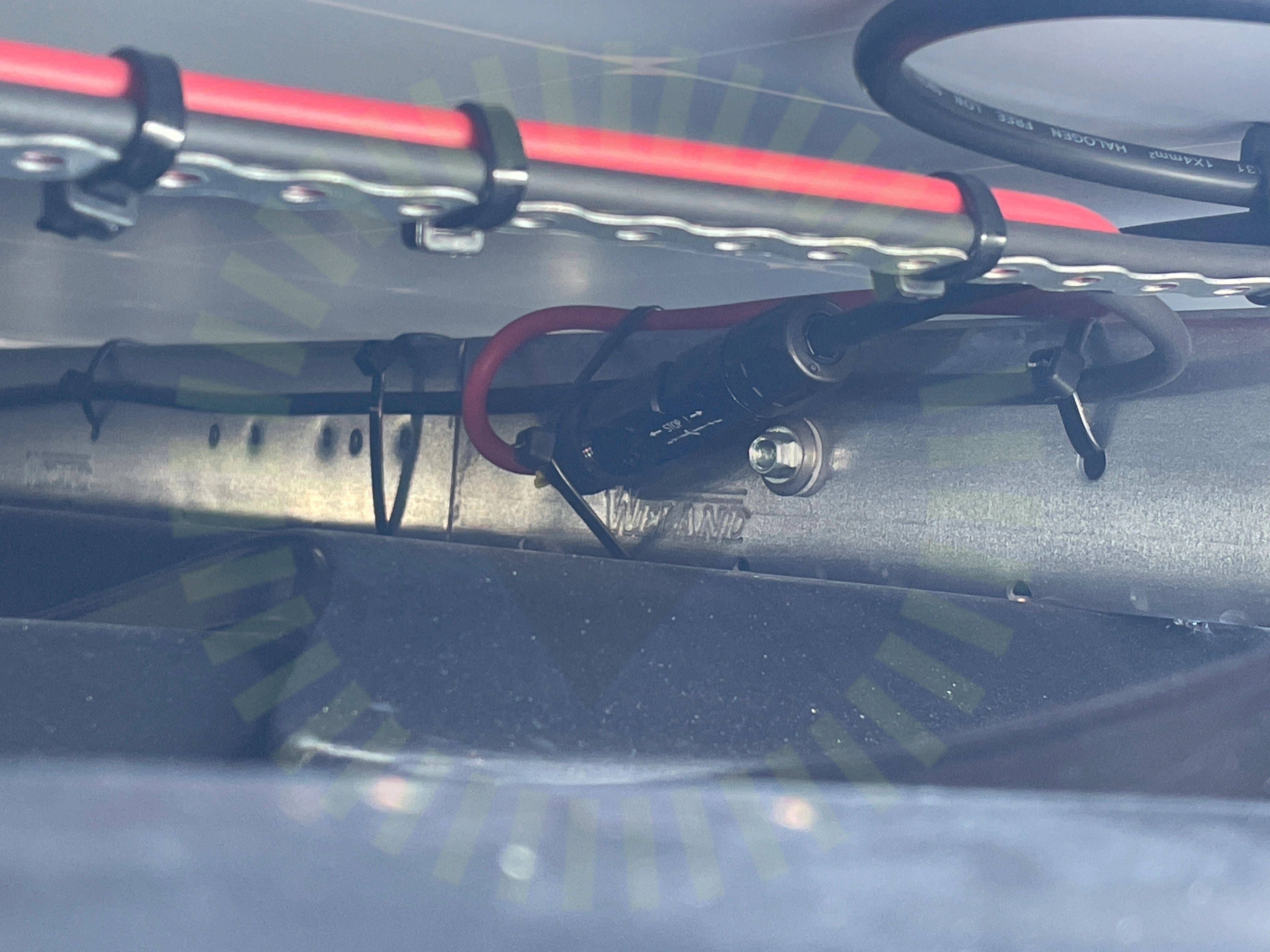

7.1 Kontaktdon
Inte godkändBuntband får inte placeras över kontaktdonens hölje.
Godkända kontrollpunkter
13/17Avstånd till takDräneringshålFörbindelse av kontakterFörläggning DC kontakterKlämmornas placeringKopplingslådaMellanrumPunktbelastningSkador på panelSkuggaSpänningar i ramSträngförläggningÖverlappning
Ej tillgängligt vid besiktning
3/17Föremål mot bakstyckePanelkablagets böjradieStress på kontakter
Villa, Weland Stål: Plåttak
Anmärkningar
3/17

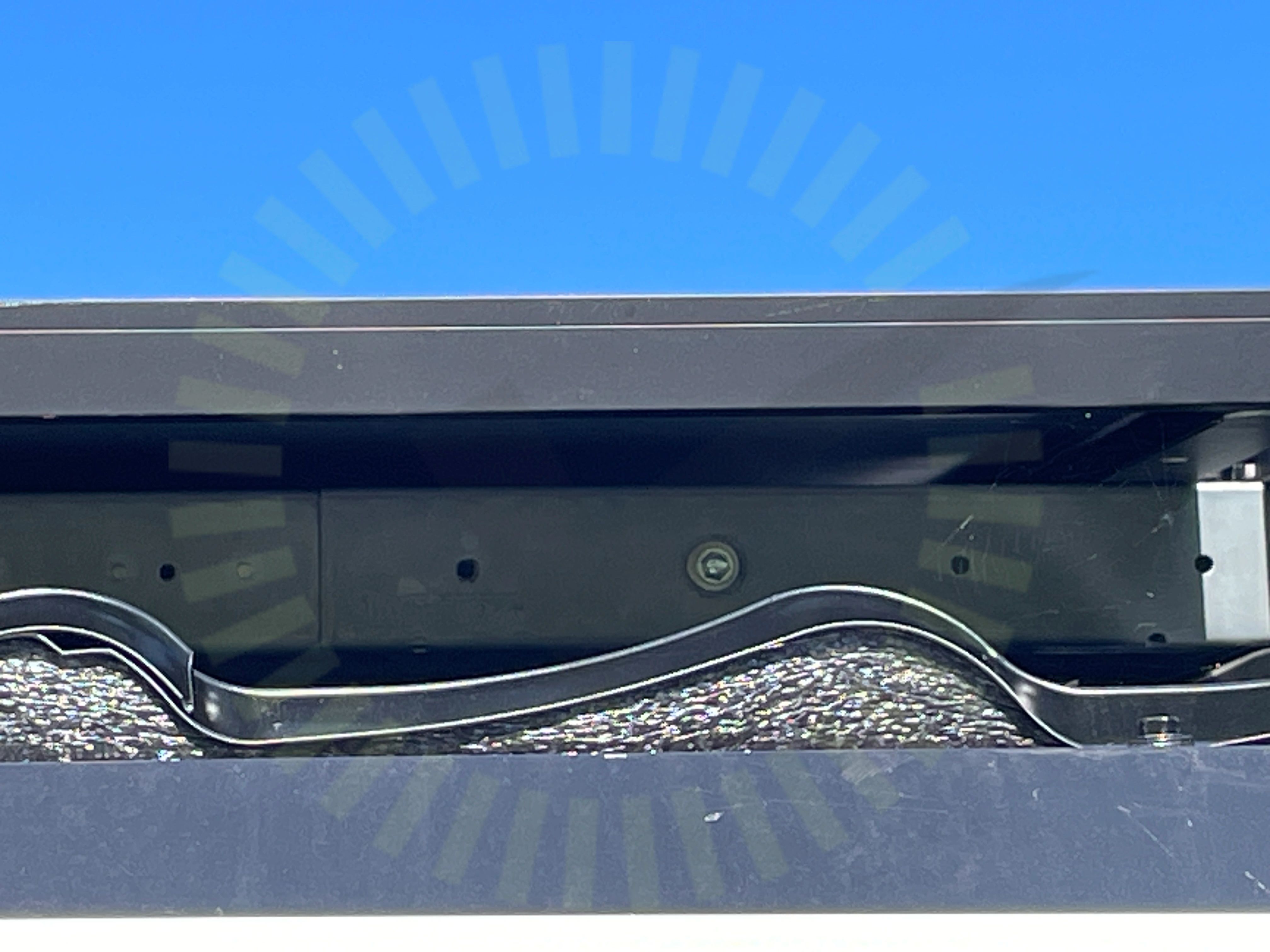

8.1 Skenskarvar
Inte godkändSammankopplingen mellan skenorna är inte korrekt installerad. Skruvar saknas.
MA5101 Sid 1 (1) | Version 4 - 221219
8.2 Takgenomföring
Inte godkändTätning av undertak ej åtkomligt, dokumentation saknas, korrekt tätning behöver styrkas. Genomföring av plåttak är inte fackmässigt utförd.
8.3 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
Godkända kontrollpunkter
12/17Använd skruvDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringSkadorVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
Ej tillgängligt vid besiktning
2/17Infästning skenaKabeluppfästning
Växelriktare
Anmärkningar
2/35

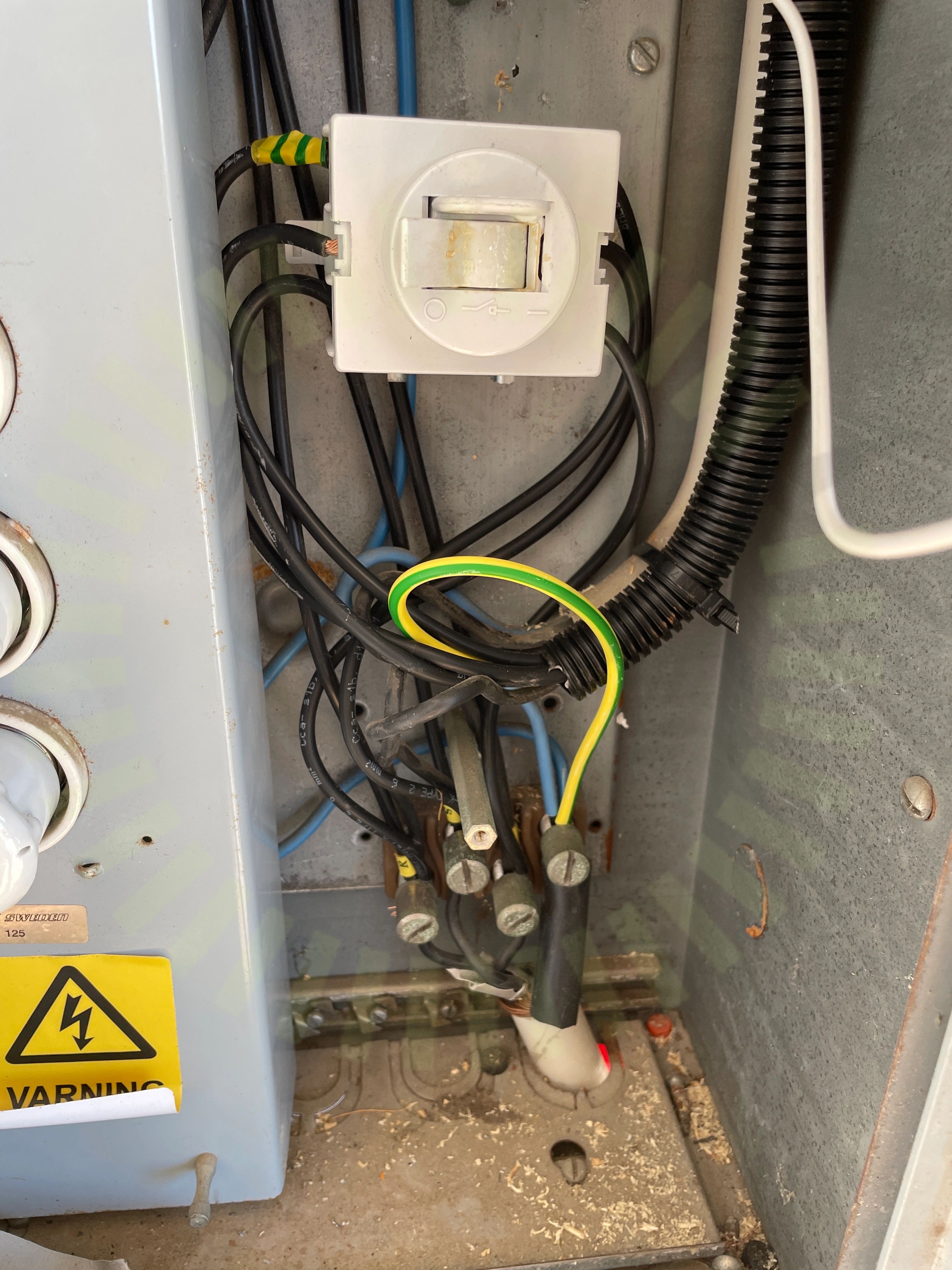

9.1 Dubbel matning
Inte godkändStigare till huset kan nu matas av både solcellerna, 17A, och från inkommande,16A. Den totala effekten är högre än vad 6 mm2 kabeln kan hantera.
9.2 Huvudsäkring
Inte godkändUppgift om effektbegränsning av växelriktaren saknas. 15,58 kWp totalt varav 11,48 kW i söder anslutet till 12 kW växelriktare. Huvudsäkring på 16A.
Godkända kontrollpunkter
32/35AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningGenomföringarInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMax total effektMärkningPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
1/35Strängdesign
