Besiktningsrapport
9.8
Installation genom
Svea Solar
Datum
11 oktober 2023
Ort
Löddeköpinge, Skåne län
Förstärkningsskruv
Stress på kontakter
98% godkända
2% ej godkända
Om installationen
Paneler
JA Solar: JAM54S31 (395-420) MR
Paneler
JA Solar: JAM54S31 (395-420) MR
Optimerare
SolarEdge: S-Serie
Optimerare
SolarEdge: S-Serie
Montagesystem
ESDEC Lutande Panntak
Montagesystem
Wasi: Falsad plåt
Växelriktare
SolarEdge: SE12.5K-SE20K
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Tak 1, ESDEC Lutande Panntak
Anmärkningar
1/27
2.1 Förstärkningsskruv
Inte godkänd
Skenan är inte fäst i infästningsmaterialet korrekt, skruv saknas.
BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25
Godkända kontrollpunkter
26/27
DC kabel förläggning
Främmande material
Kabeluppfästning
Klämmans dräneringshål
Klämmans placering i skena
Läktinfästning
Mittklämmor
Panelramens höjd
Panelstorlek
Shims
Skada på klämmor
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takets lutning
Takgenomföring
Takkrokarnas CC
Takkrokens höjdjustering
Underbyggnad
Underliggande takpanna
Väderbeständigt material
Ändklämmor
Tak 1, JA Solar: JAM54S31 (395-420) MR
Anmärkningar
1/17

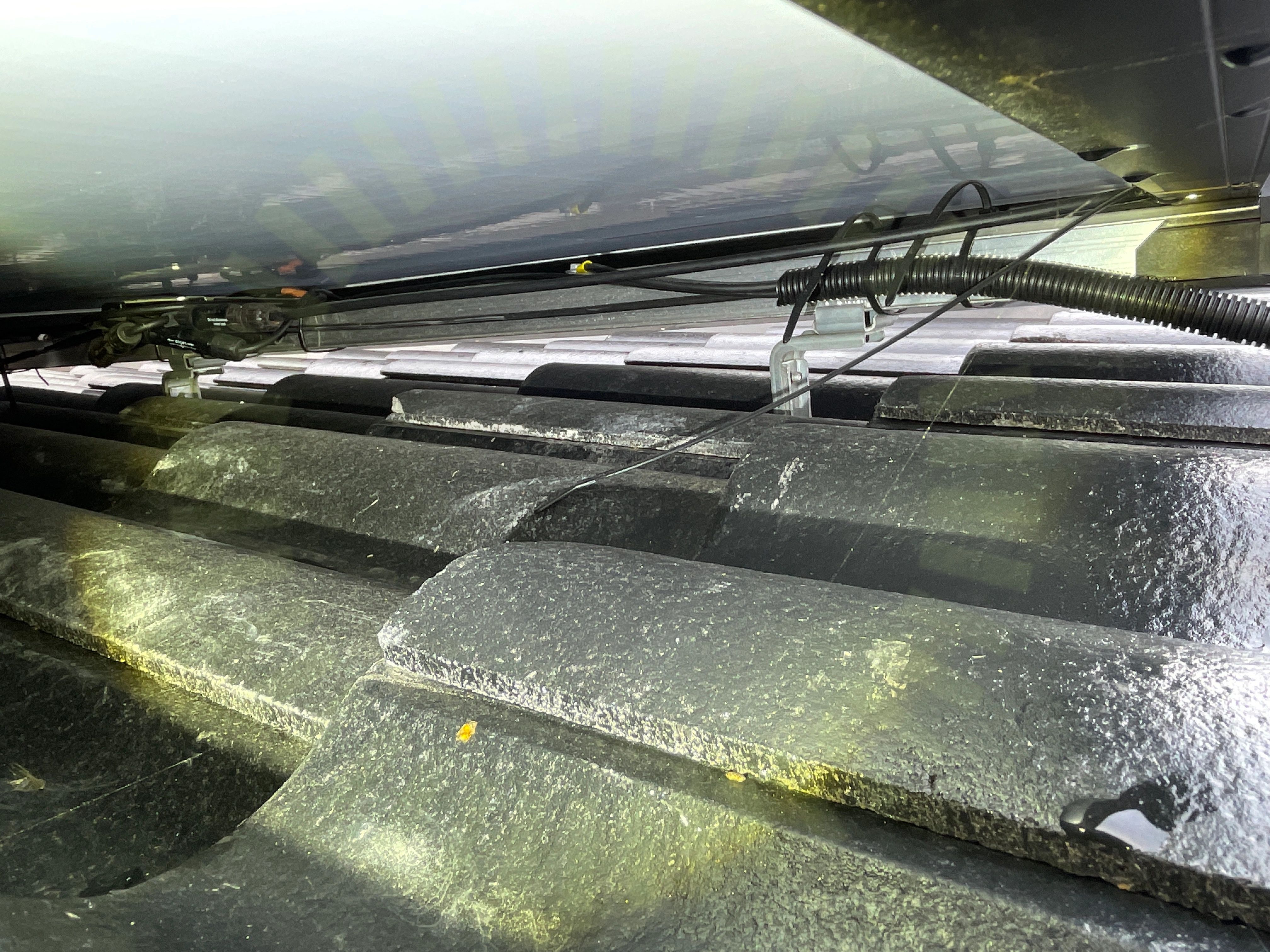

3.1 Stress på kontakter
Inte godkänd
Kontakt är inte uppfäst med tillräckligt stöd och utsätts för stress.
Godkända kontrollpunkter
16/17
Avstånd till havet
Avstånd till yta
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas placering
Klämmornas överlappning
Kontakter
Kopplingslåda
Panelkablagets böjradie
Panelramar separerade
Punktbelastning
Skador
Skugga
Spänningar i ram
Strängförläggning
Tak 1, SolarEdge: S-Serie
Godkända kontrollpunkter
5/5
Dragavlastade
Fastsäkring av produkt
Kompatibilitet
Kontakter
Placering
Tak 2, JA Solar: JAM54S31 (395-420) MR
Godkända kontrollpunkter
17/17
Avstånd till havet
Avstånd till yta
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas placering
Klämmornas överlappning
Kontakter
Kopplingslåda
Panelkablagets böjradie
Panelramar separerade
Punktbelastning
Skador
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Tak 2, SolarEdge: S-Serie
Godkända kontrollpunkter
5/5
Dragavlastade
Fastsäkring av produkt
Kompatibilitet
Kontakter
Placering
Tak 2, Wasi: Falsad plåt
Godkända kontrollpunkter
16/16
CC mått Infästning
DC kabel förläggning
Främmande material
Infästningarnas kontakt
Kabeluppfästning
Korrekt fals
Mittklämmor
Placering
Shims
Skador
Skenornas infästning
Skenornas överhäng
Snö- och Vindlastberäkning
Takgenomföring
Väderbeständigt material
Ändklämmor
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning
Växelriktare
Godkända kontrollpunkter
27/27
AC Anslutning Växelriktare
AC Böjradie
AC Genomföringar
AC Kablage dimensionering
AC Kablage förläggning
AC kablage skada
AC kablage skarp kant
Avstånd
DC Genomföringar
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skada
DC Kablage skydd
DC Kontakter anslutning
DC Kontakter stress
Fastsäkring av växelriktare
Förskruvning
Huvudsäkring
Infästning
Ledare Fastspända
Märkning
Säkringsdimension
Tätningsinsatts
Ventilation
Vinkel
Väderbeständigt material
Växelriktarens kontakter
