Besiktningsrapport
9.3
Installation genom
Svenskt ByggMontage AB
Datum
17 juni 2024
Ort
Eslöv, Skåne län
Klämmans överlappning
Skenornas infästning
Skenskarvar
+ 1
95% godkända
5% ej godkända
Om installationen
Paneler
DMEGC: DM(XXX)M10RT-54HBB
Montagesystem
Nordmount Panntak: Bärläkt
Växelriktare
GroWatt: MID (11-30)KTL3-XH
Tillbehör
Undercentral
Installerad av Svenskt ByggMontage AB som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Tak 1, DMEGC: DM(XXX)M10RT-54HBB
Anmärkningar
2/18

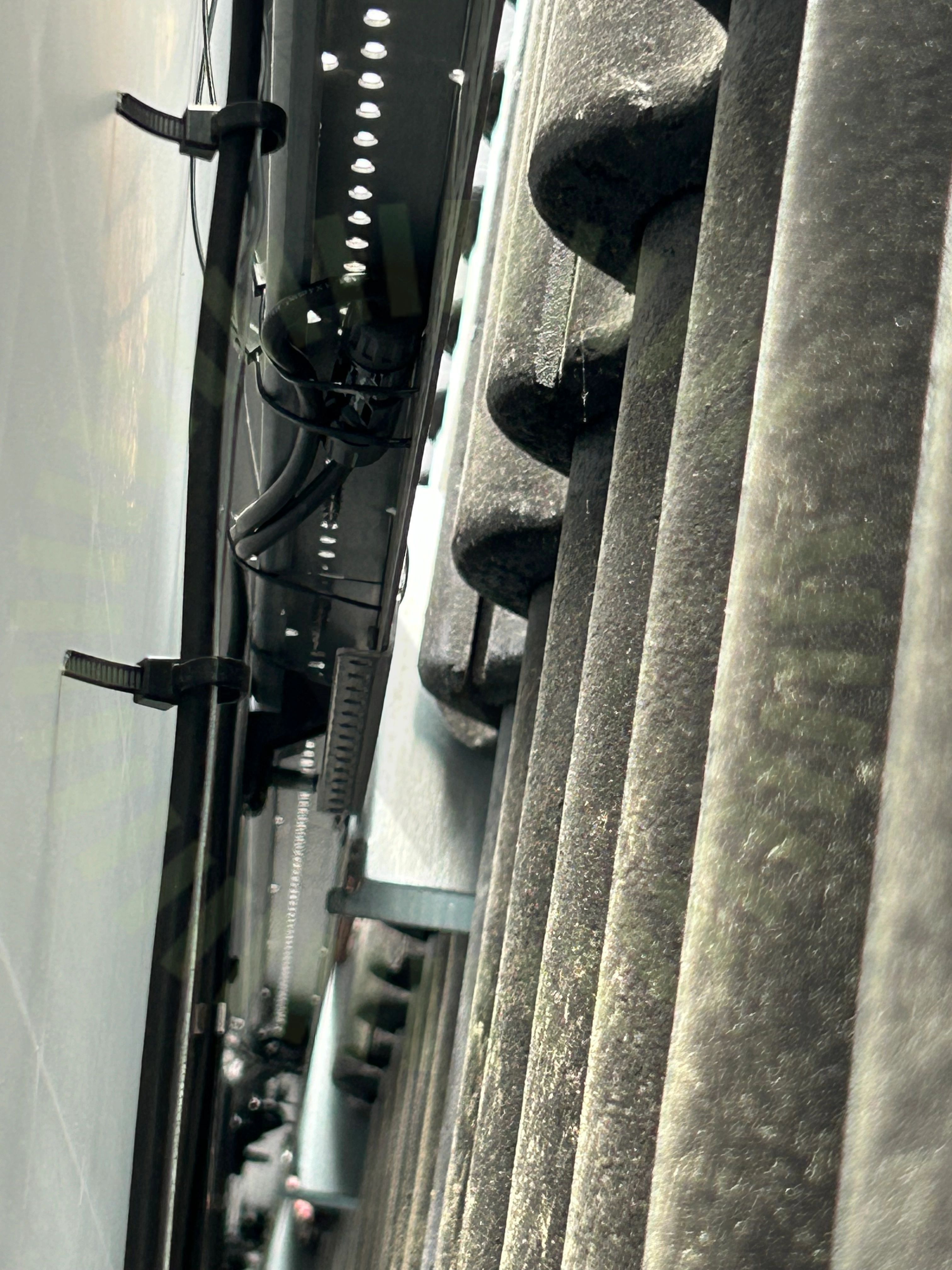

2.1 Föremål mot bakstycke
Inte godkänd
Avklippta buntband ligger och skaver mot panelens undersida.
DMEGC Photovoltaic Modules Installation Manual, Ver: 202311, Sida 7
2.2 Klämmans överlappning
Inte godkänd
Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.
DMEGC Photovoltaic Modules Installation Manual, Ver: 202311, Sida 11
Godkända kontrollpunkter
16/18
Avstånd till hav
Avstånd till yta
Dräneringshål
Fästens placering
Förbindelse av kontakter
Förläggning DC kontakter
Klämmornas storlek
Kontaktdon
Kopplingslåda böjradie
Panelkablagets böjradie
Panelramar separerade
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
2/25

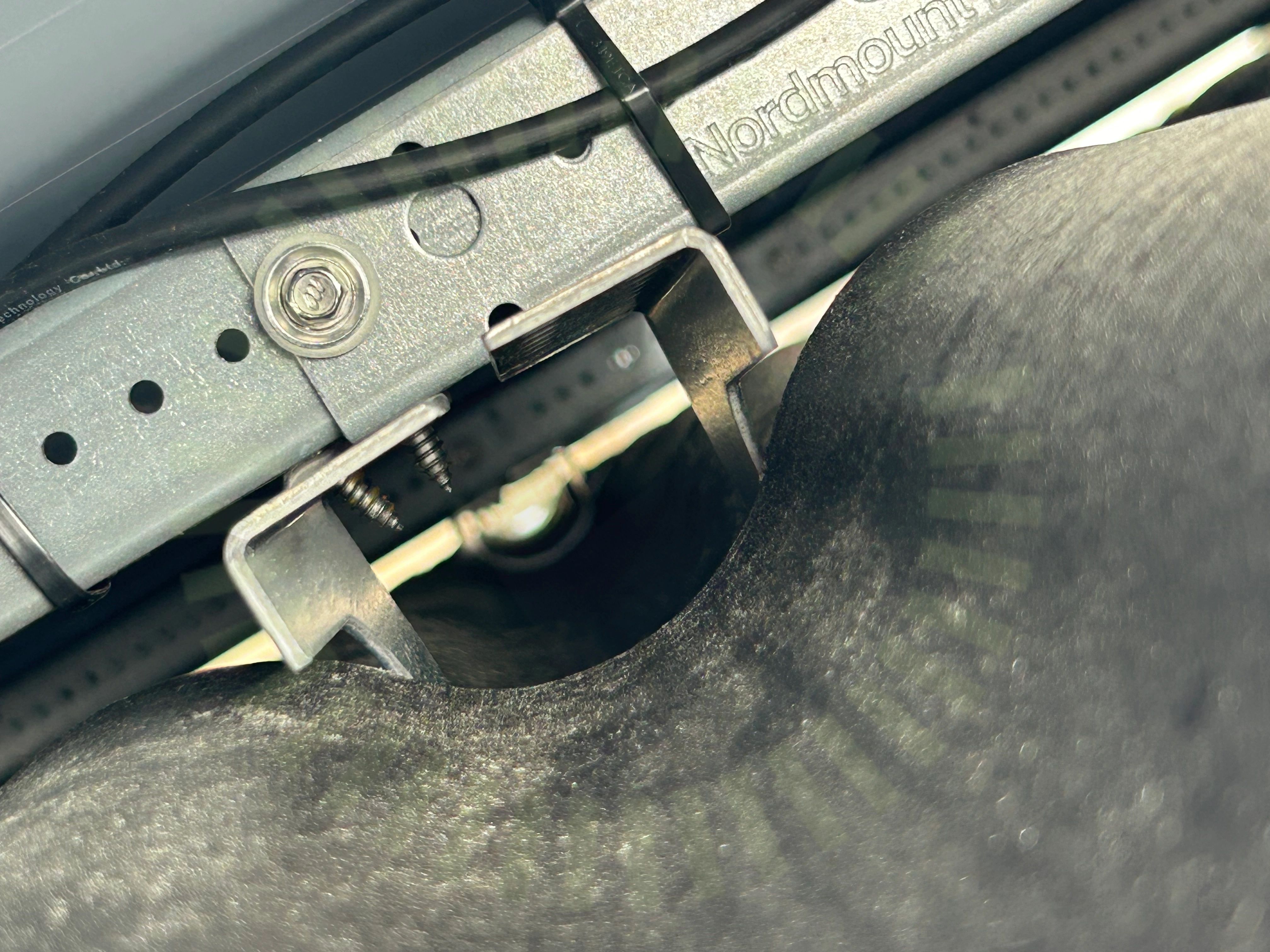

3.1 Skenornas infästning
Inte godkänd
Skruvarna är endast fästa på ena sidan av takkroken.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 3

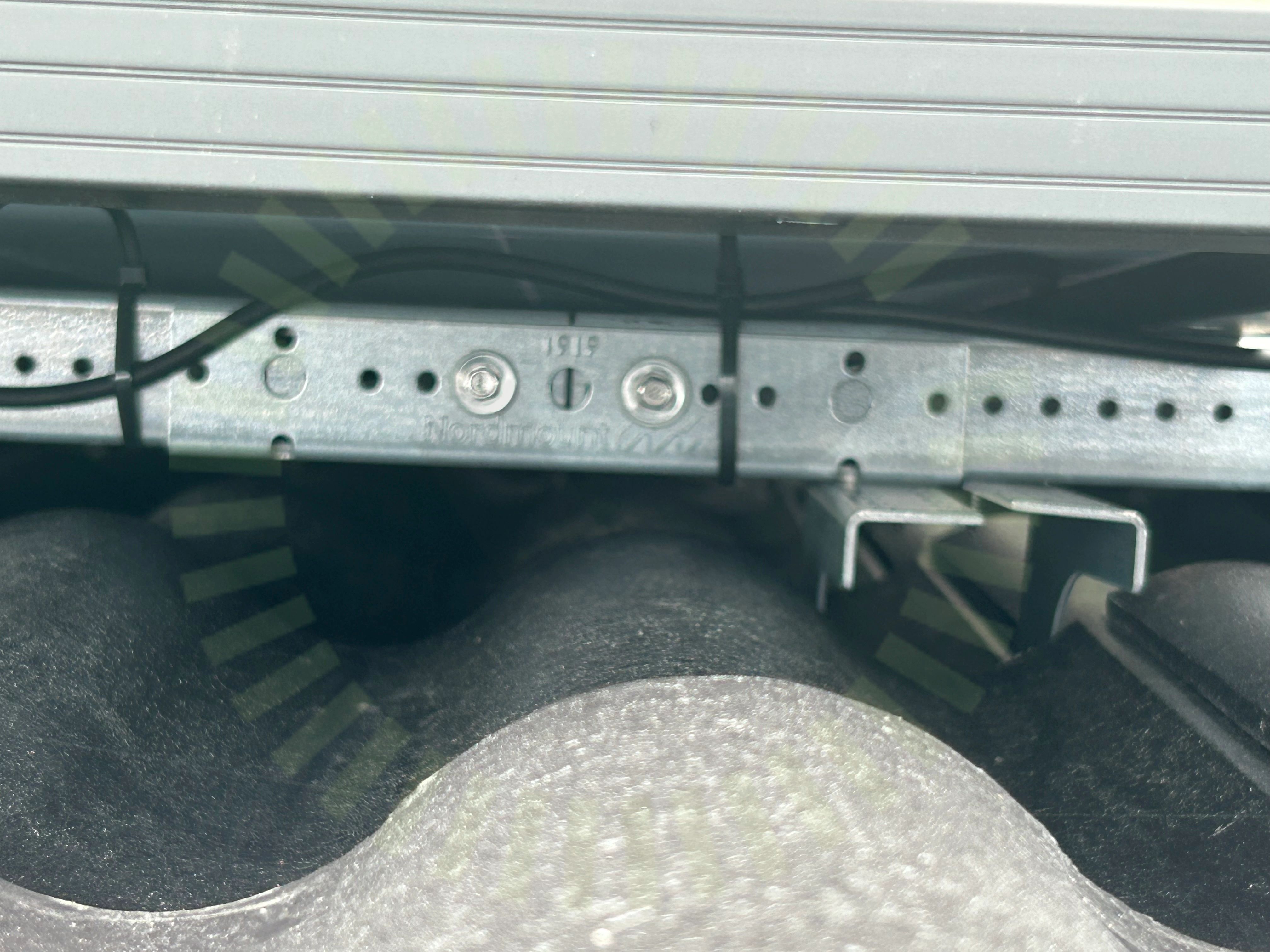

3.2 Skenskarvar
Inte godkänd
För få plåtskruv har använts till skenskarv.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 5
Godkända kontrollpunkter
22/25
Använd skruv
Blandning av infästningar
Bärläktens dimension
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmans placering i skena
Klämmornas överlappning
Läktinfästning
Mittklämmor
Shims
Skador
Skenans utstick för klämma
Skenornas överhäng
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takkrokarnas CC
Underliggande takpanna
Väderbeständigt material
Ändklämmor
Ej tillgängligt vid besiktning
1/25
Takgenomföring
Undercentral
Godkända kontrollpunkter
7/7
Fasskena
Femledarsystem
Infästning
IP-Klassning
Kabelinföringar
Placering
Skydd mot beröring
Varselmärkning
Anmärkningar
1/4

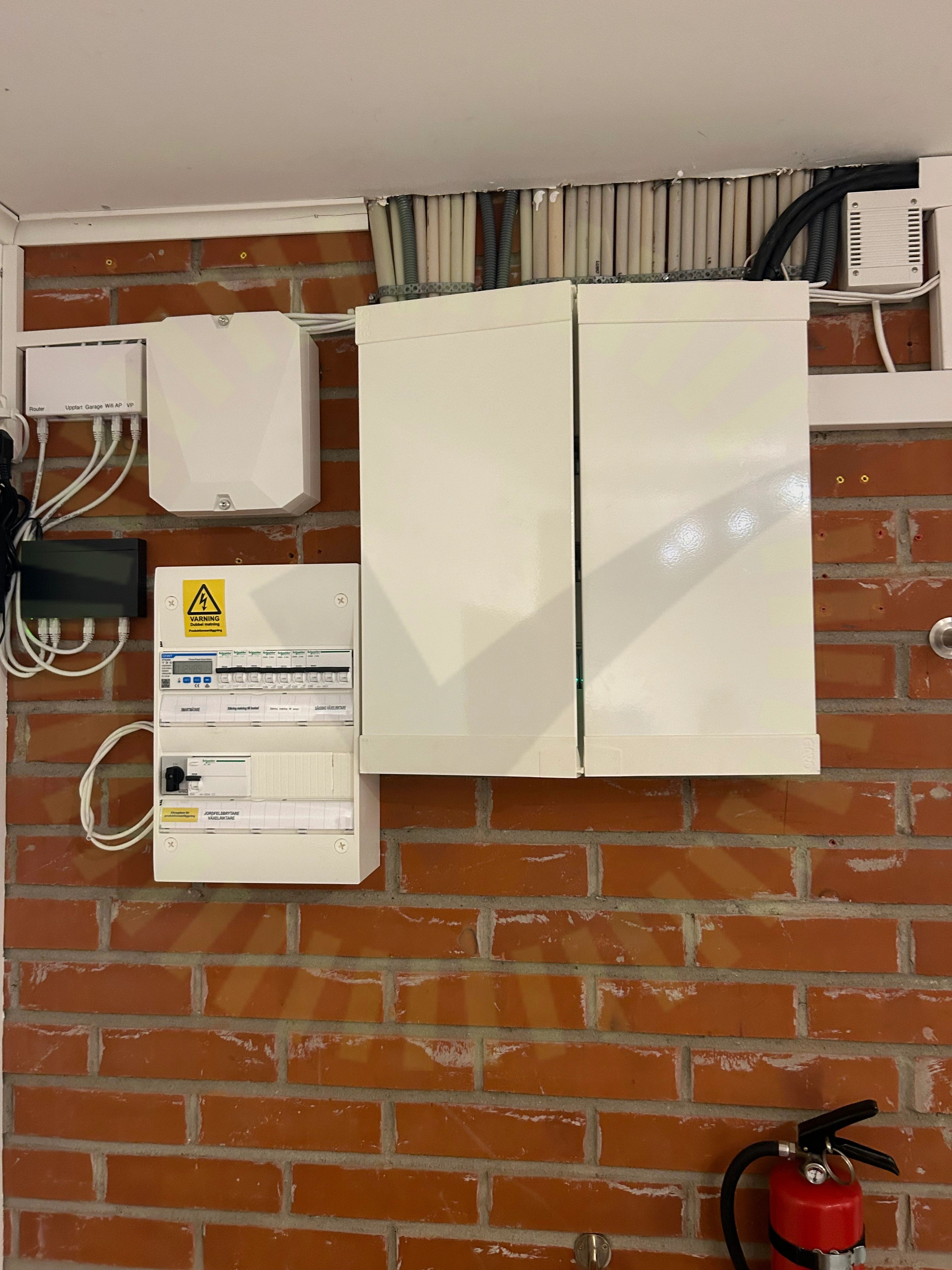

5.1 Informering av solceller
Inte godkänd
Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)
Godkända kontrollpunkter
3/4
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Godkända kontrollpunkter
35/35
