Besiktningsrapport
9.7
Installation genom
Stockholm Solkraft
Datum
15 augusti 2025
Ort
Hägersten, Stockholms län
Kabeluppfästning
Skydd mot beröring
Klämmornas placering
98% godkända
2% ej godkända
Om installationen
Paneler
DMEGC: DM(XXX)M10RT-B60HBB
Paneler
DMEGC: DM(XXX)M10RT-B54HBB
Montagesystem
Weland Stål: Pannfäste Läkt
Batteri
SigeEnergy: SigenStor EC 5.0-25.0 TP
Tillbehör
Säkerhetsbrytare AC
Tillbehör
Undercentral
Tillbehör
Sigenergy: Gateway HomePro TP
Installerad av Stockholm Solkraft som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Batteri
Godkända kontrollpunkter
5/5
Kåpor
Placering bärighet
Sammansättning av komponenter
Skador
Tillgång till batteriet
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7
Anslutningar i brytare
Egenskaper
Identifiering
Infästning
Kabelinföringar
Placering Säkerhetsbrytare
Skada vid brytare
Tak 1: DMEGC: DM(XXX)M10RT-B54HBB
Godkända kontrollpunkter
19/19
Avstånd till hav
Avstånd till yta
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Förläggning DC kontakter
Klämmornas placering
Klämmornas storlek
Klämmornas överlappning
Kontaktdon
Kopplingslåda böjradie
Lutning
Panelkablagets böjradie
Panelramar separerade
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Tak 1: DMEGC: DM(XXX)M10RT-B60HBB
Anmärkningar
1/19

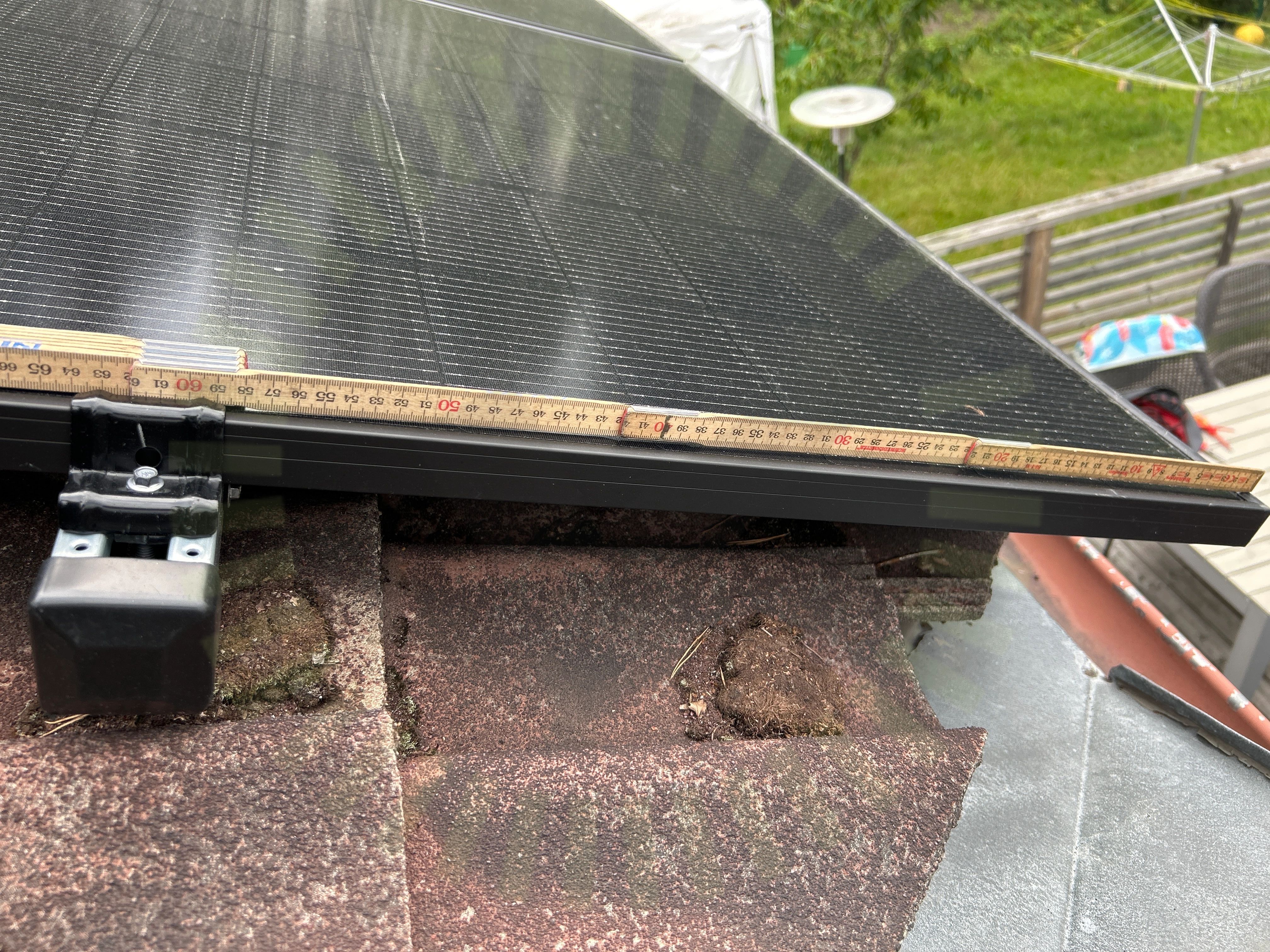

5.1 Klämmornas placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
DMEGC Photovoltaic Modules Installation Manual Ver: 202502, Sida 15-17
Godkända kontrollpunkter
18/19
Avstånd till hav
Avstånd till yta
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Förläggning DC kontakter
Klämmornas storlek
Klämmornas överlappning
Kontaktdon
Kopplingslåda böjradie
Lutning
Panelkablagets böjradie
Panelramar separerade
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Tak 1: Weland Stål: Pannfäste Läkt
Anmärkningar
1/22
6.1 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)
Godkända kontrollpunkter
20/22
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Klämmor rätt förläggning
Läktinfästning
Mittklämmor
Placering
Potentialutjämningsledare
Skador
Skenornas infästning
Skenornas överhäng
Skenors avstånd till varandra
Skenskarvar
Snö- och Vindlastberäkning
Takkrokarnas CC
Underbyggnad
Underliggande takpanna
Väderbeständigt material
Ändklämmor skena
Ej tillgängligt vid besiktning
1/22
Takgenomföring
Tillbehör
Godkända kontrollpunkter
8/9
Anslutning back-up
Anslutning till Grid
Anslutning till växelriktare
Avstånd närliggande objekt
Bakomliggande material
Fastsäkring av produkt
Placering
Väderskydd
Ej tillgängligt vid besiktning
1/9
Jordspett
Undercentral
Anmärkningar
1/6

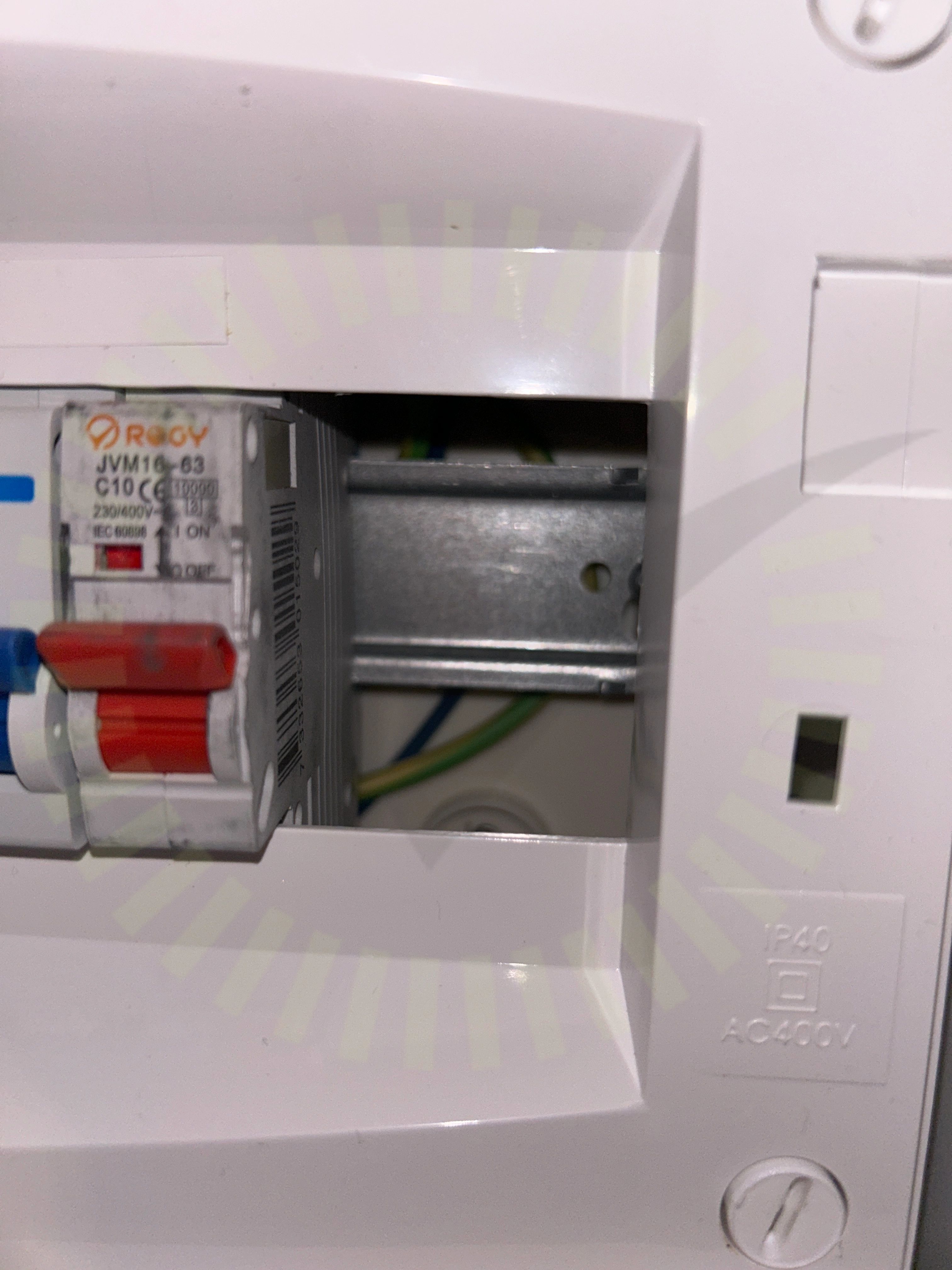

8.1 Skydd mot beröring
Inte godkänd
Beröringsskydd är inte uppfyllt. Täcklock saknas.
SS 436 40 00 (412.2.2)
Godkända kontrollpunkter
5/6
Femledarsystem
Infästning
IP-Klassning
Kabelinföringar
Placering
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Godkända kontrollpunkter
37/37
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Avstånd till havet
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Huvudsäkring
Identifiering
Infästning
Jordfelsbrytare
Jordning av chassi
Kabelarea
Kablagets böjradie
Likspänningskomponenter
Max total effekt
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Växelriktarens IP klassning
