Besiktningsrapport
9.4
Installation genom
Ladda Grönt i Sverige
Datum
27 februari 2023
Ort
Löddeköpinge, Skåne län
Infästning skena
Väderskydd
Jordning av chassi
Föremål mot bakstycke
95% godkända
5% ej godkända
Om installationen
Paneler
Longi: LR5-54HPB 390-410M
Montagesystem
ESDEC Lutande Panntak
Växelriktare
GroWatt: MOD 3-10KTL3-XH
Installerad av Ladda Grönt i Sverige som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
1/1
Avtal
Tak 1, ESDEC Lutande Panntak
Anmärkningar
1/25
2.1 Infästning skena
Inte godkänd
Gafflarna flyter ovanför skenan på somliga ställen.
BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10
Godkända kontrollpunkter
24/25
Anpassade takpannor
Avstånd mellan takkrokar
Bärläkt
Främmande material
Kabeluppfästning
Klämräckvidd för ställbart fäste
Mittklämmor
Montering av takkrokar
Panelens ramhöjd
Panelstorlek
Shims
Skador
Skarp kant
Skarvning av skena
Skena överhäng
Skydd
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takkrok infästning
Takkrokens orientering
Taklutning
Väderbeständigt material
Ändfästen
Ändklämmor
Tak 1, Longi: LR5-54HPB 390-410M
Anmärkningar
1/16

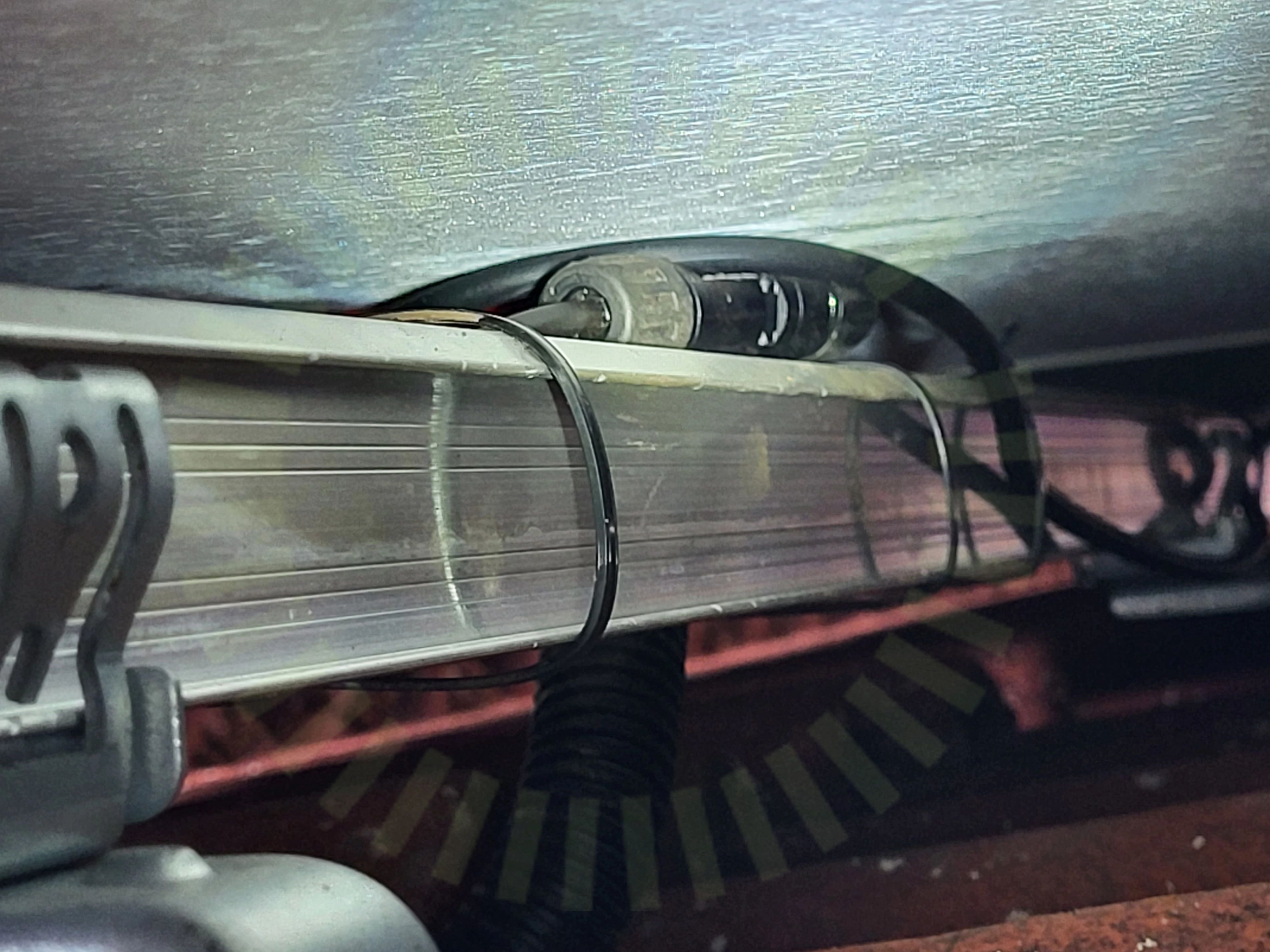

3.1 Föremål mot bakstycke
Inte godkänd
Kontakter trycker på baksidan av panelerna på somliga ställen.
Installation Manual for LONGi Solar PV Modules, V15, Sida 13
Godkända kontrollpunkter
15/16
Avstånd till tak
Dräneringshål
Förbindelse av kontakter
Klämmornas placering
Kontakter
Kopplingslåda
Mellanrum
Panelkablagets böjradie
Punktbelastning
Skador
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Överlappning
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
2/31
5.1 Jordning av chassi
Inte godkänd
Växelriktaren är ej jordad externt enligt anvisning.
GroWatt User Manual XH EN 202206, Sida 17

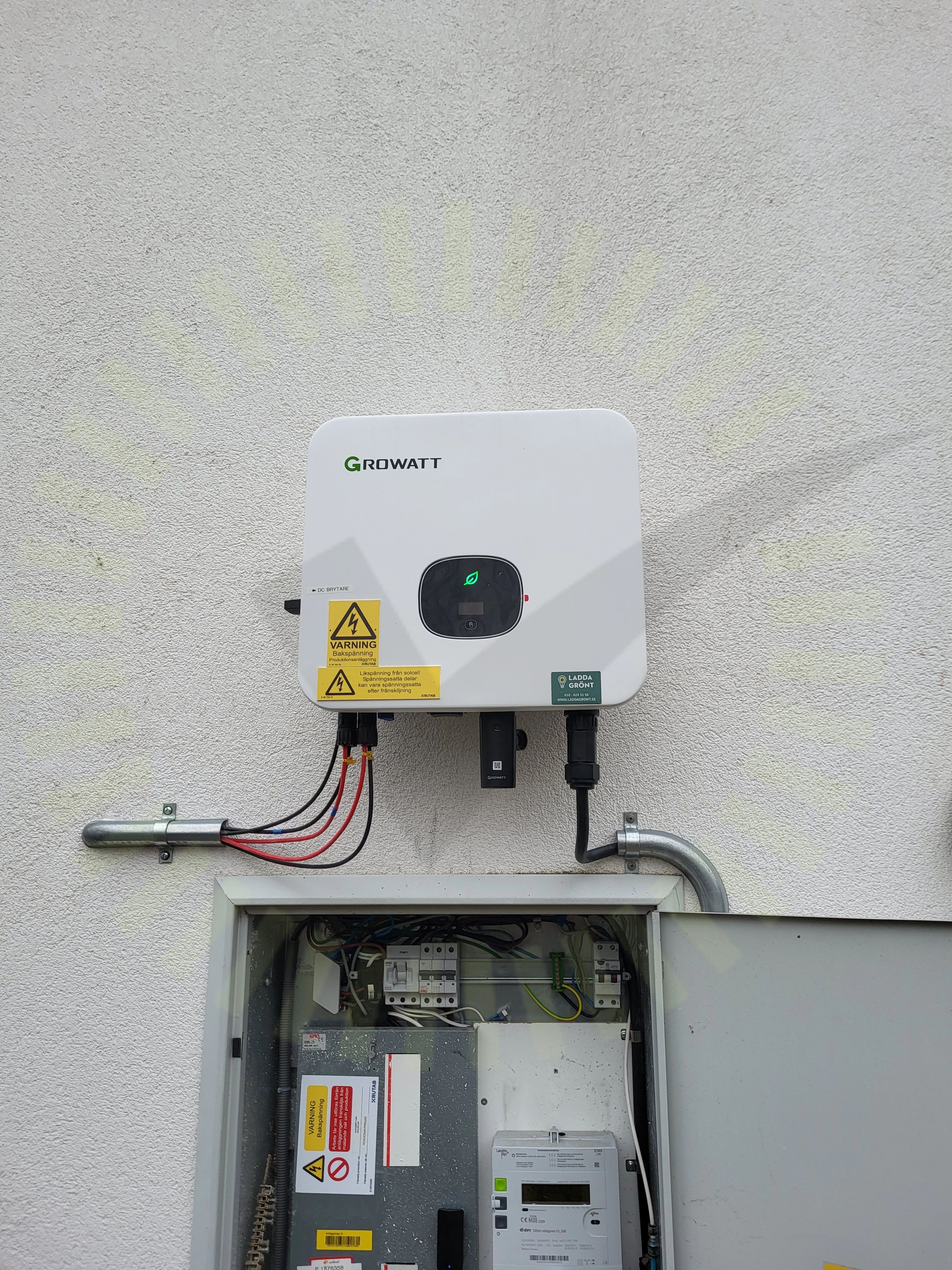

5.2 Väderskydd
Inte godkänd
Växelriktaren är ej skyddad för regn och snö
MID 10-25KTL3-X User Manual EN 202206, Sida 9
Godkända kontrollpunkter
29/31
AC Anslutning Växelriktare
AC Böjradie
AC Genomföringar
AC Kablage dimensionering
AC Kablage förläggning
AC kablage skada
AC kablage skarp kant
Avstånd närliggande objekt
Bakomliggande material
DC Genomföringar
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skada
DC Kablage skydd
DC Kontakter stress
DC Max Spänning
DC Max Ström
DC Min Spänning
Fastsäkring av produkt
Förskruvning
Huvudsäkring
Infästning
Ledare fastspända
Märkning
Mätprotokoll DC
Strängschema
Säkringsdimension
Ventilation
Växelriktarens IP klassning
