Institutet för Solenergikvalitet

Besiktningsrapport

9.0
x

Installation genom

Svea Solar

Datum

9 november 2023

Ort

Gustavsberg, Stockholms län
Föremål mot bakstycke
Skenans utstick för klämma
Skenornas infästning skruvade
87% godkända13% ej godkända

Om installationen

PanelerJA Solar: JAM54S30 xxx/MR
MontagesystemCC90- UNUM Betongpannor
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörCHINT: DTSU666
TillbehörUndercentral
Svea Solar

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Avtal

Inte godkänd

Installationen är inte levererad enligt avtal. Avtal säger 26 paneler, är 25 monterade.

Avtal

Godkända kontrollpunkter

2/3
Mätprotokoll DCSträngschema

Batteri

Anmärkningar

2/13
Batterikåpor

2.1 Batterikåpor

Inte godkänd

Kåpor till batteriet är inte fastsäkrade. Går inte att komma åt att skruva åt med vanlig mejsel pga vägg

LUNA2000-(5-30)-S0 User Manual Issue 14 Date 2023-05-31, Sida 98

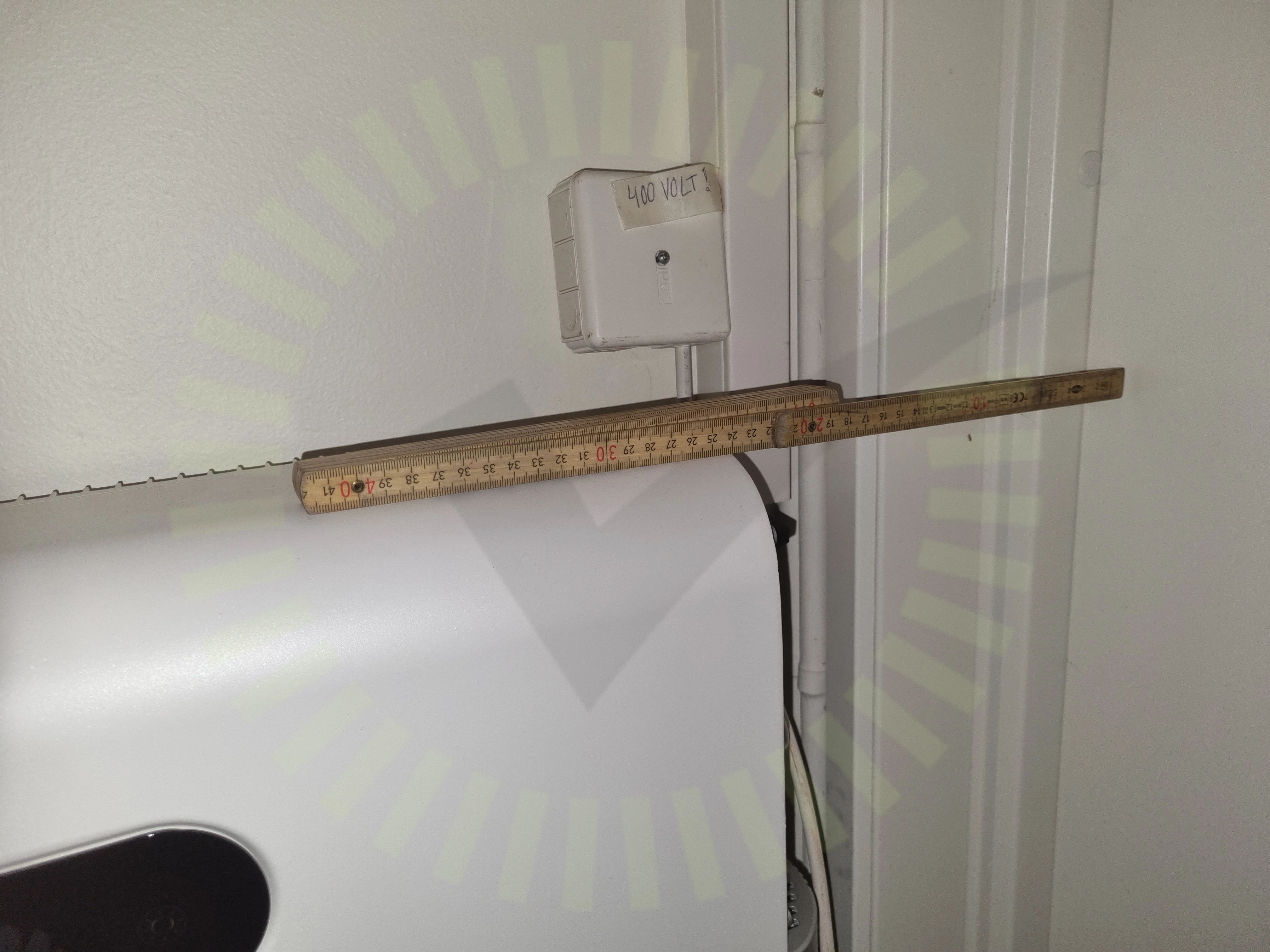

Närliggande objekt

2.2 Närliggande objekt

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

LUNA2000-(5-30)-S0 User Manual Issue 14 Date 2023-05-31, Sida 70

Godkända kontrollpunkter

11/13
Avstånd till växelriktareBatteri PEDC anslutningFastsäkring av produktPlacering av batteriRakt ståendeSignalkabel batteriSkadorSmart Power SensorTillgång till batterietUppfästning av kablage

Tak 1, CC90- UNUM Betongpannor

Anmärkningar

4/23

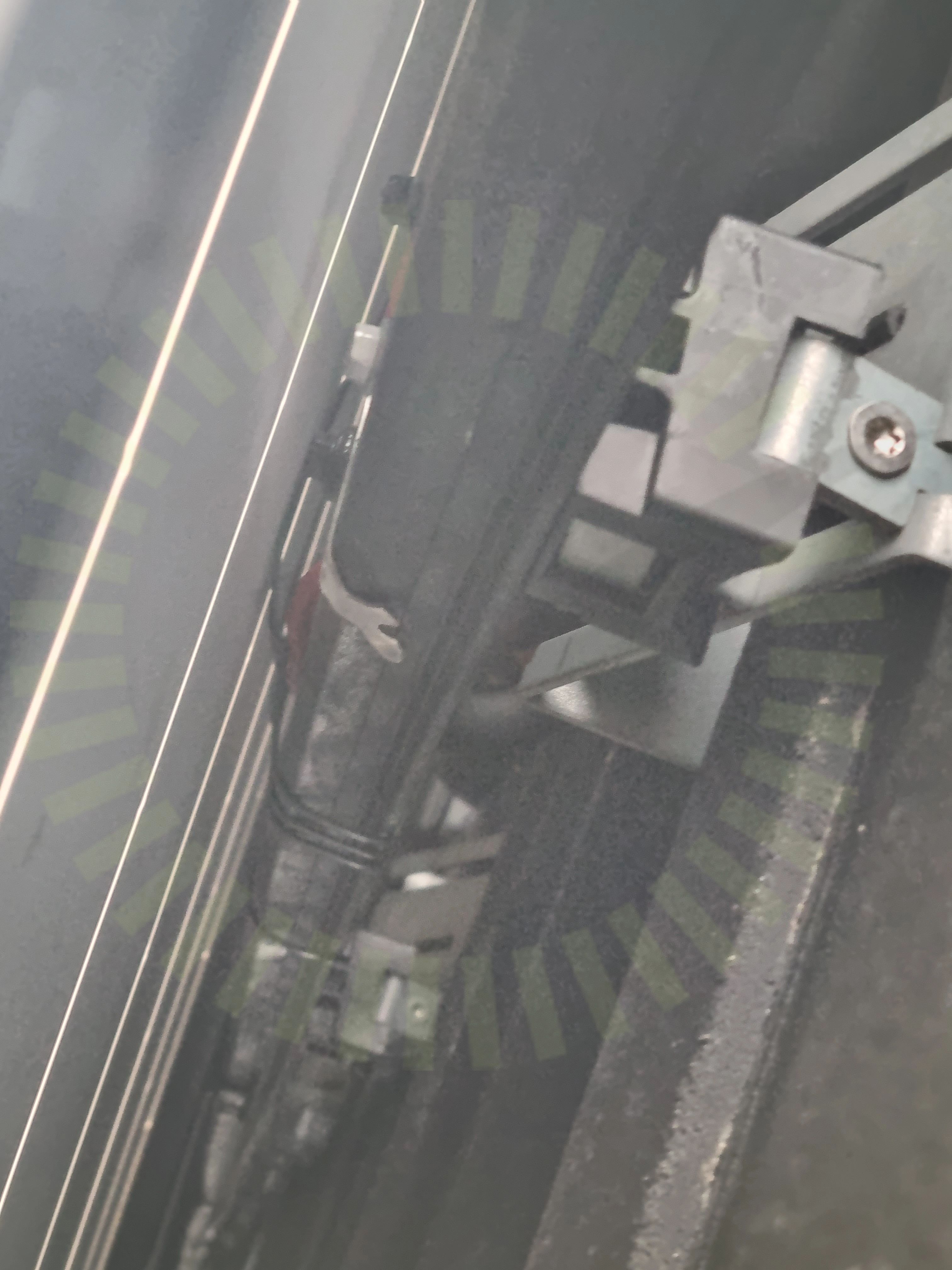

Främmande material

3.1 Främmande material

Inte godkänd

Fel skruv använd. Det är endast tillåtet att använda Skruv RN 4,5-22 A2 i skenor.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 8

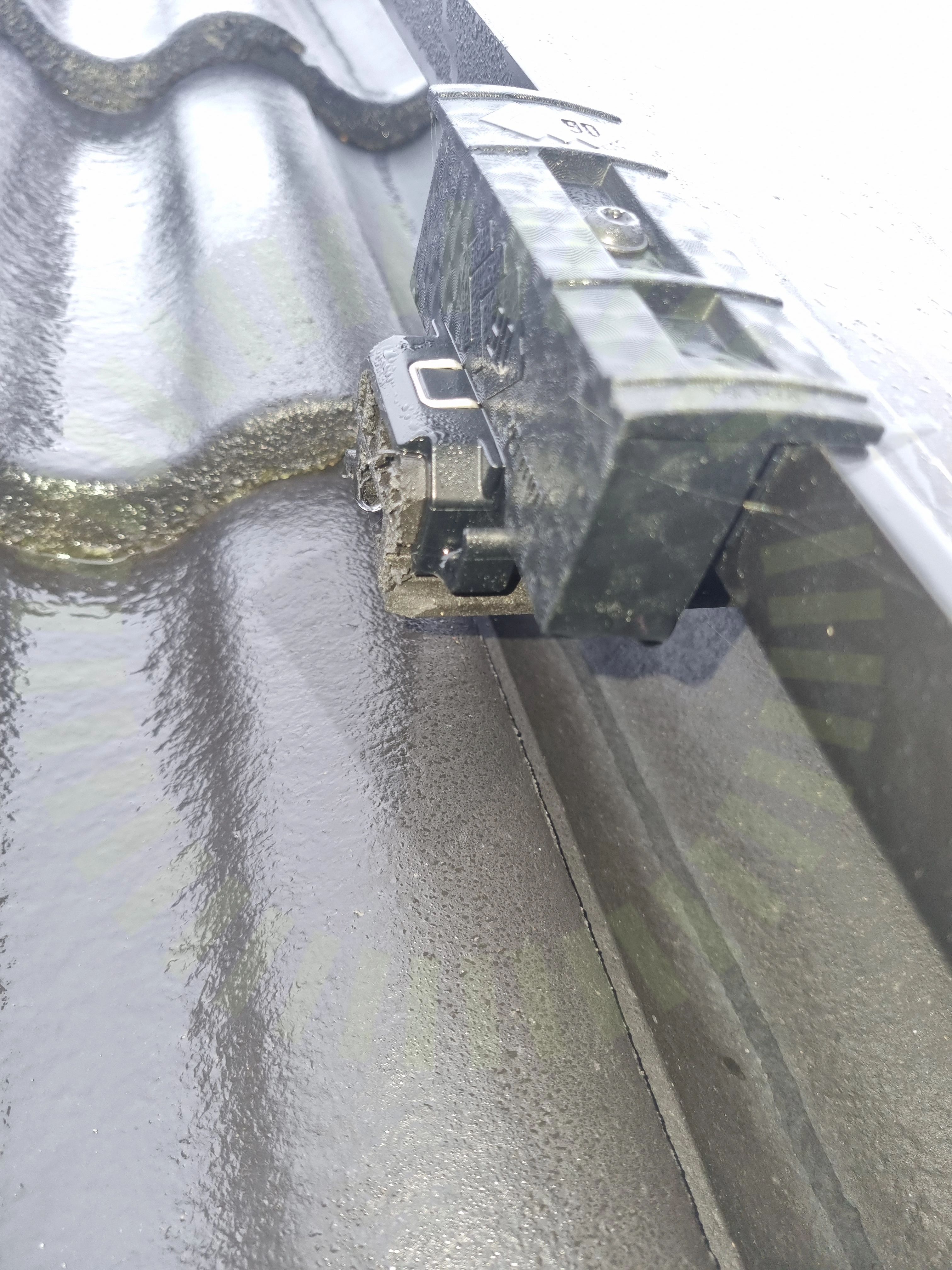

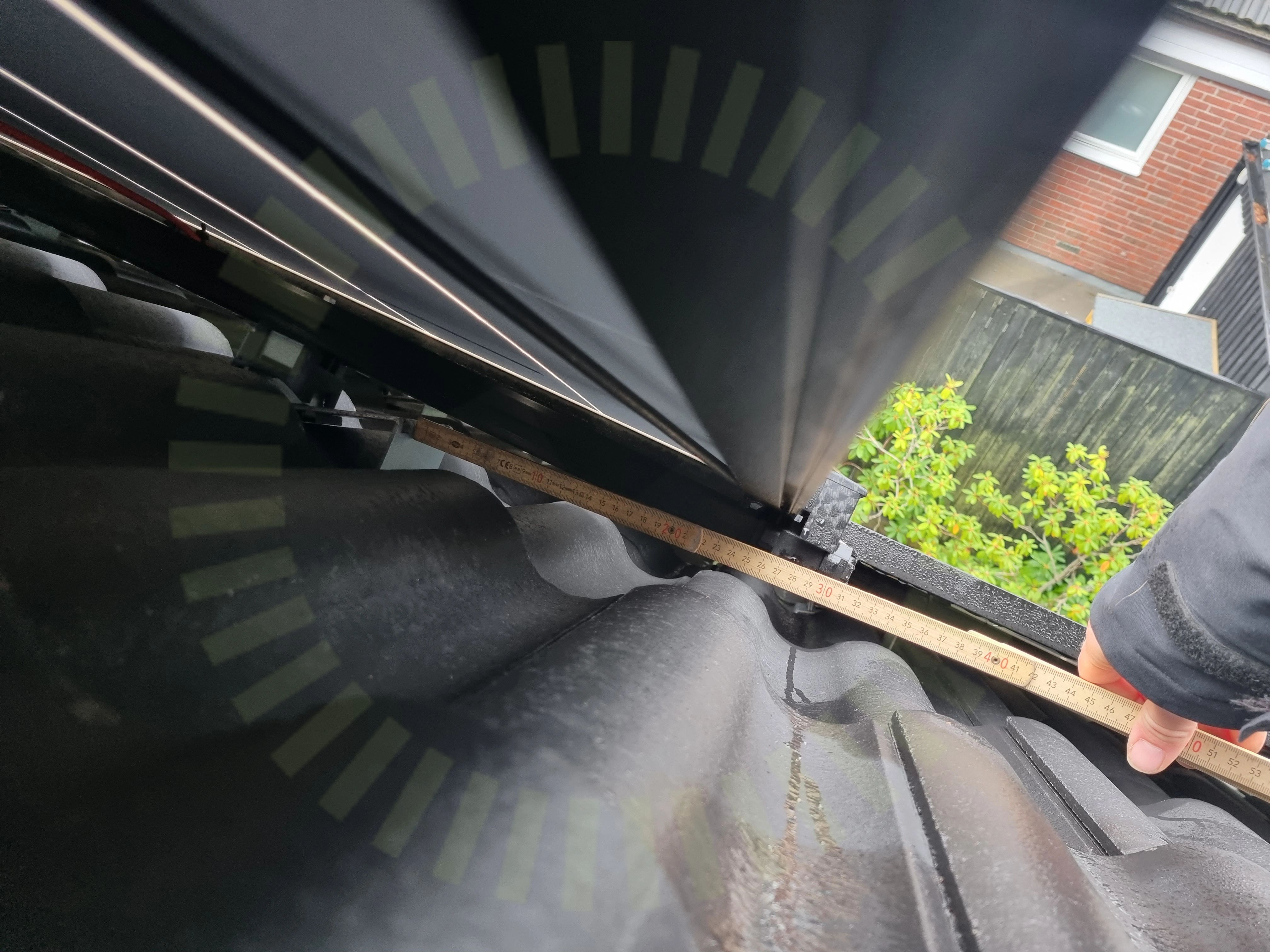

Skenans utstick för klämma

3.2 Skenans utstick för klämma

Inte godkänd

Skenan sticker inte ut tillräckligt för ändklämman.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 8

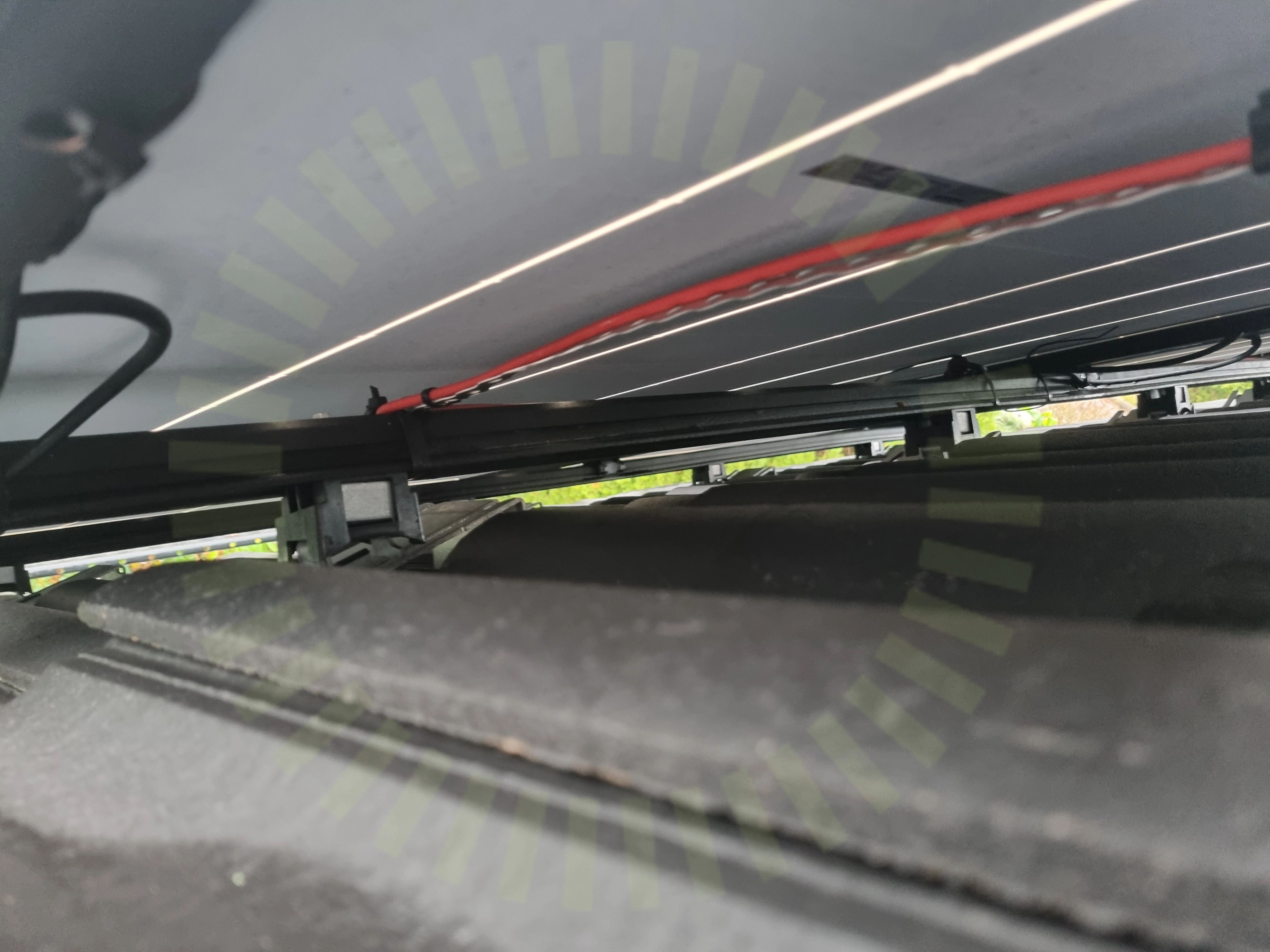

Skenornas infästning skruvade

3.3 Skenornas infästning skruvade

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Skruven saknas

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 5
Skenornas överhäng

3.4 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 2

Godkända kontrollpunkter

19/23
DC kabel förläggningFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans orienteringKlämmans placering i skenaLäktinfästningMittklämmor skruvSkada på klämmorSkadorSkenornas infästningSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCTakkrokarnas CC skenstartTakkrokstyperVäderbeständigt materialÄndklämmor

Tak 1, JA Solar: JAM54S30 xxx/MR

Anmärkningar

3/17
Kontaktdon

4.1 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Föremål mot bakstycke

4.2 Föremål mot bakstycke

Inte godkänd

Kontakter ligger i kläm mellan skena och panelens bakstycke.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 5

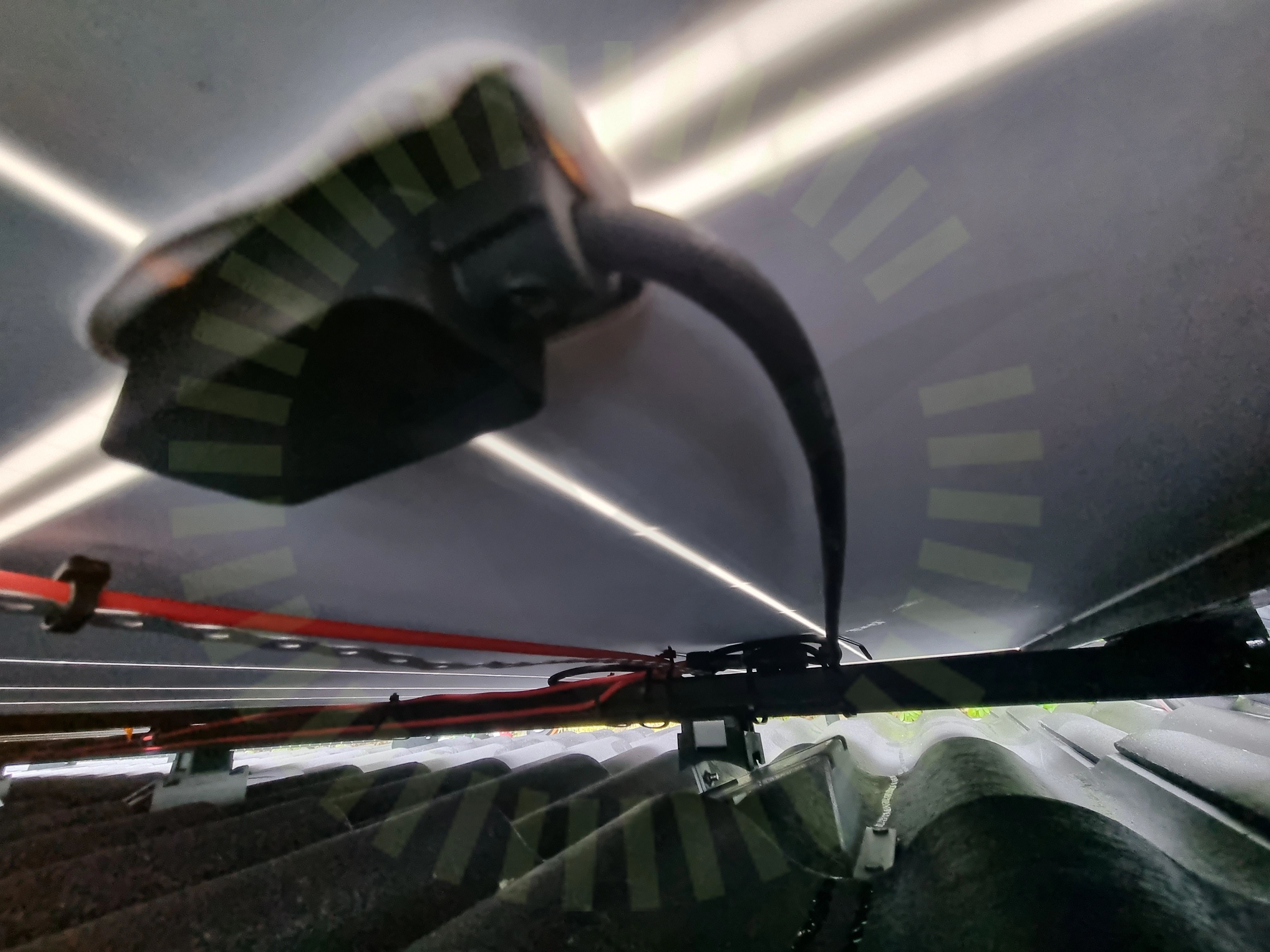

Panelkablagets böjradie

4.3 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie ut från kopplingslådan.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 10

Godkända kontrollpunkter

14/17
Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningPanelkablaget generell böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Undercentral

Godkända kontrollpunkter

6/6
FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

3/5

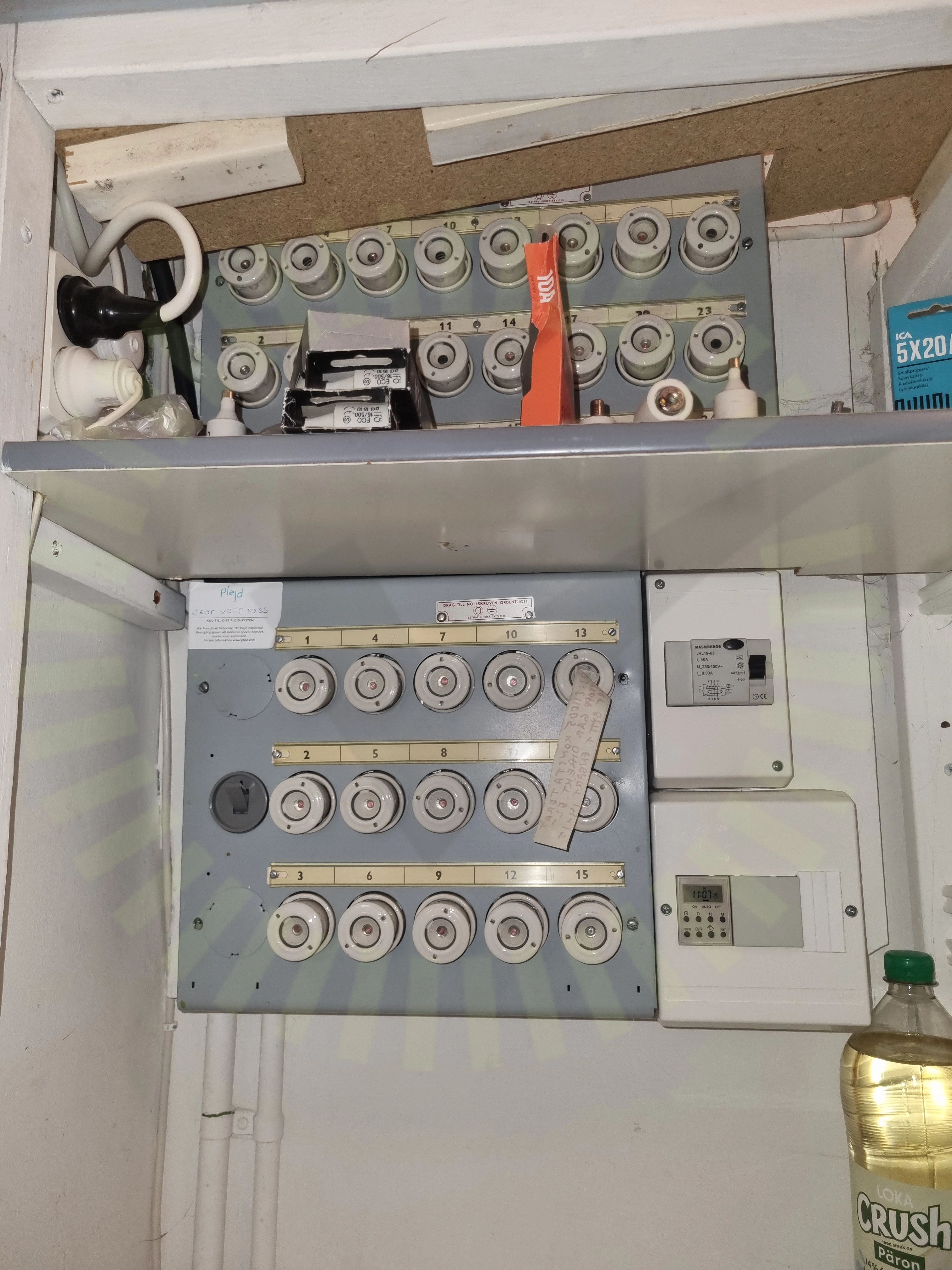

Informering av solceller

6.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

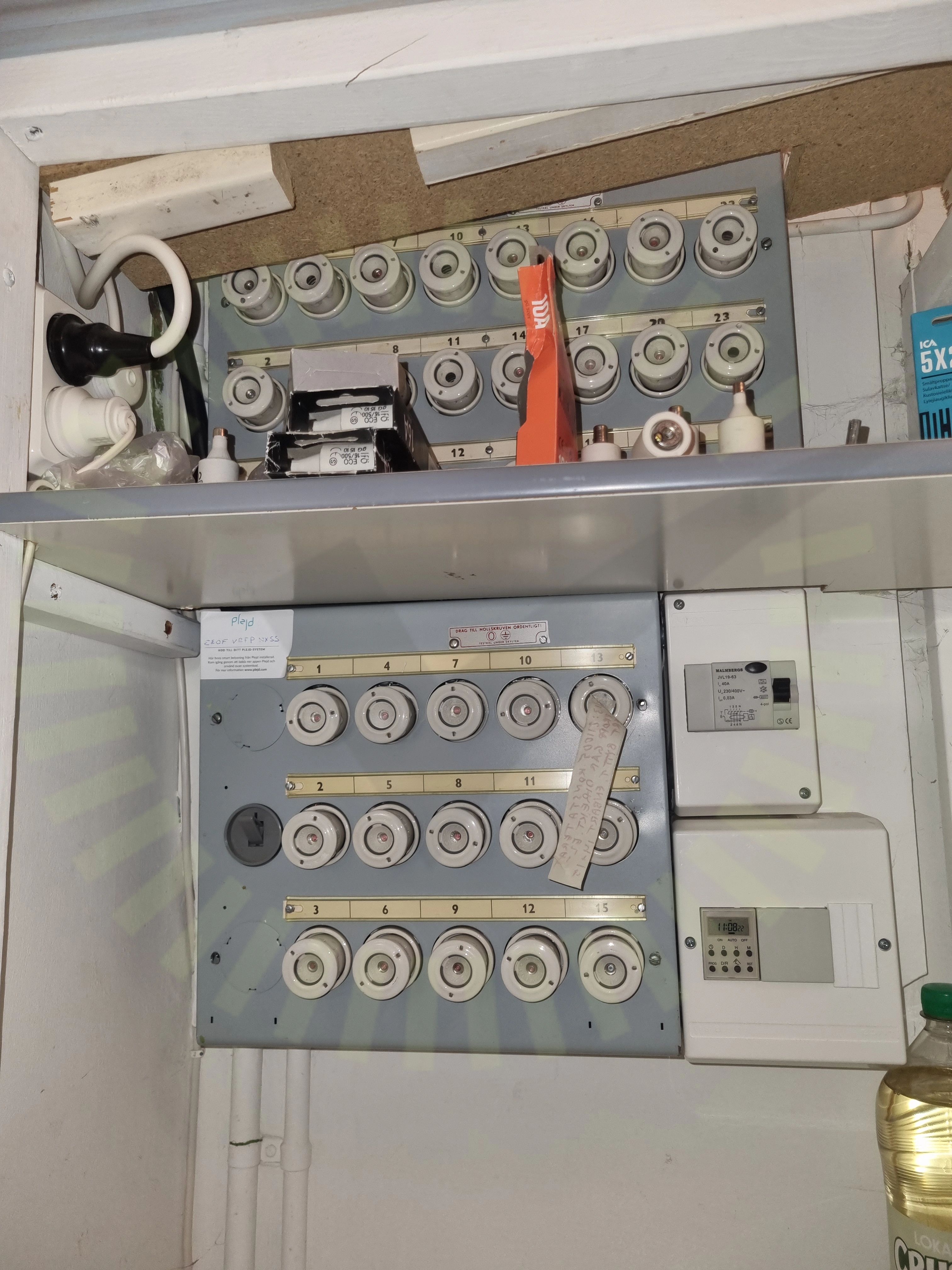

Varning för backspänning

6.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

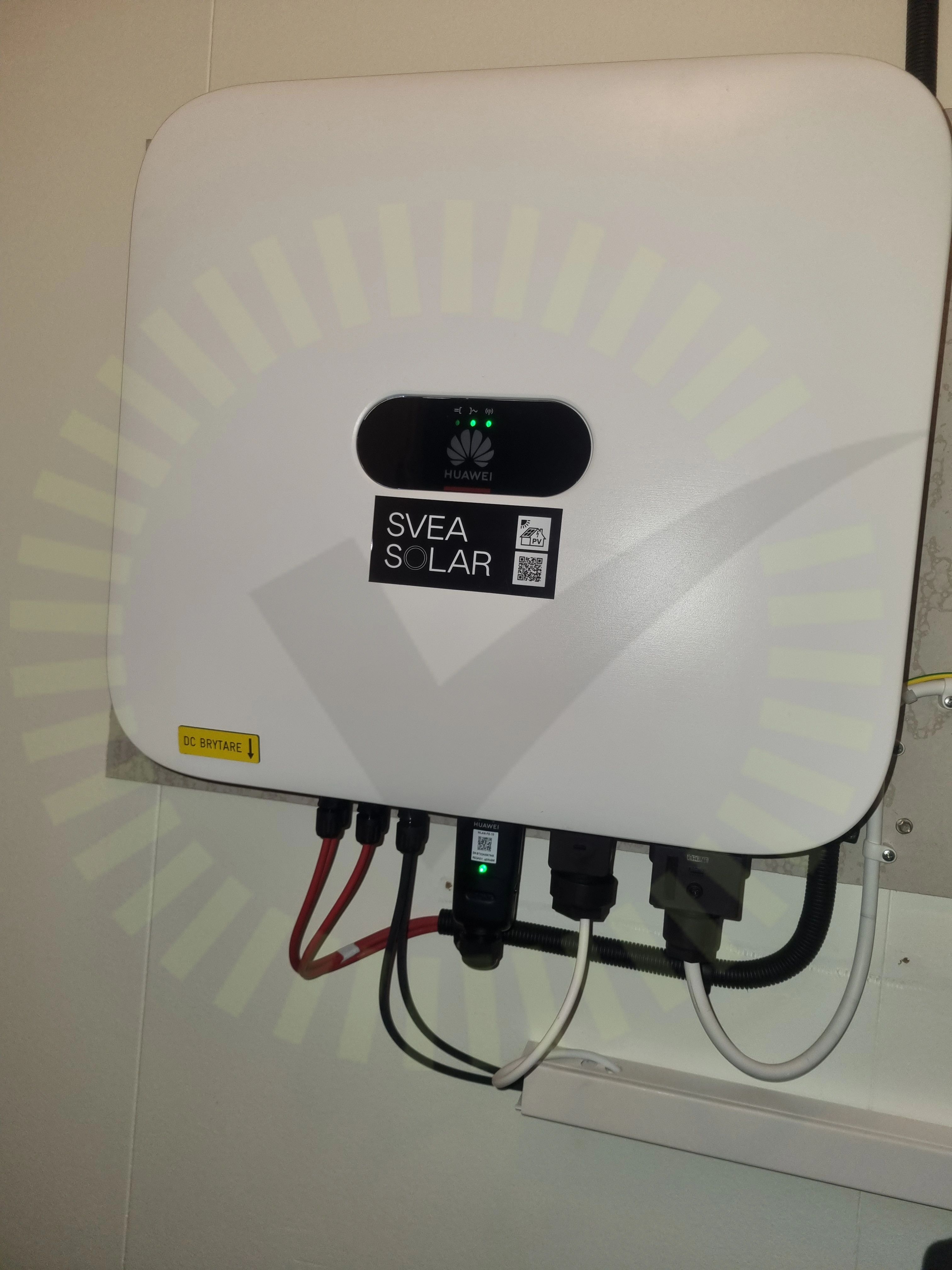

Varning för likspänning

6.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

1/5
Missvisande varselmärkning

Ej tillgängligt vid besiktning

1/5
Tillförlitligt fäst

Växelriktare

Anmärkningar

2/41

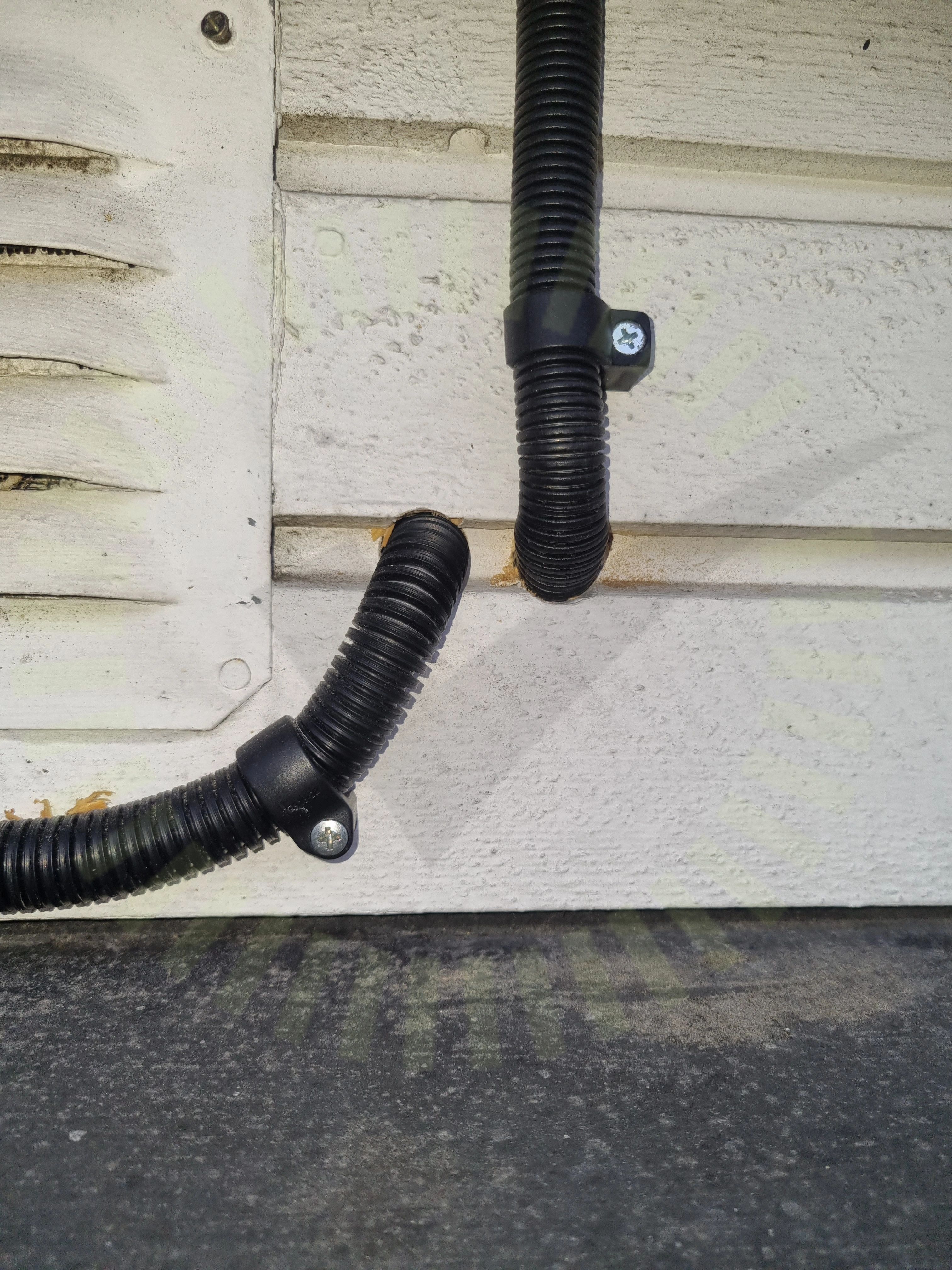

Genomföringar

7.1 Genomföringar

Inte godkänd

Genomföring inte tätad.

SS 436 40 00 (527.2.1)

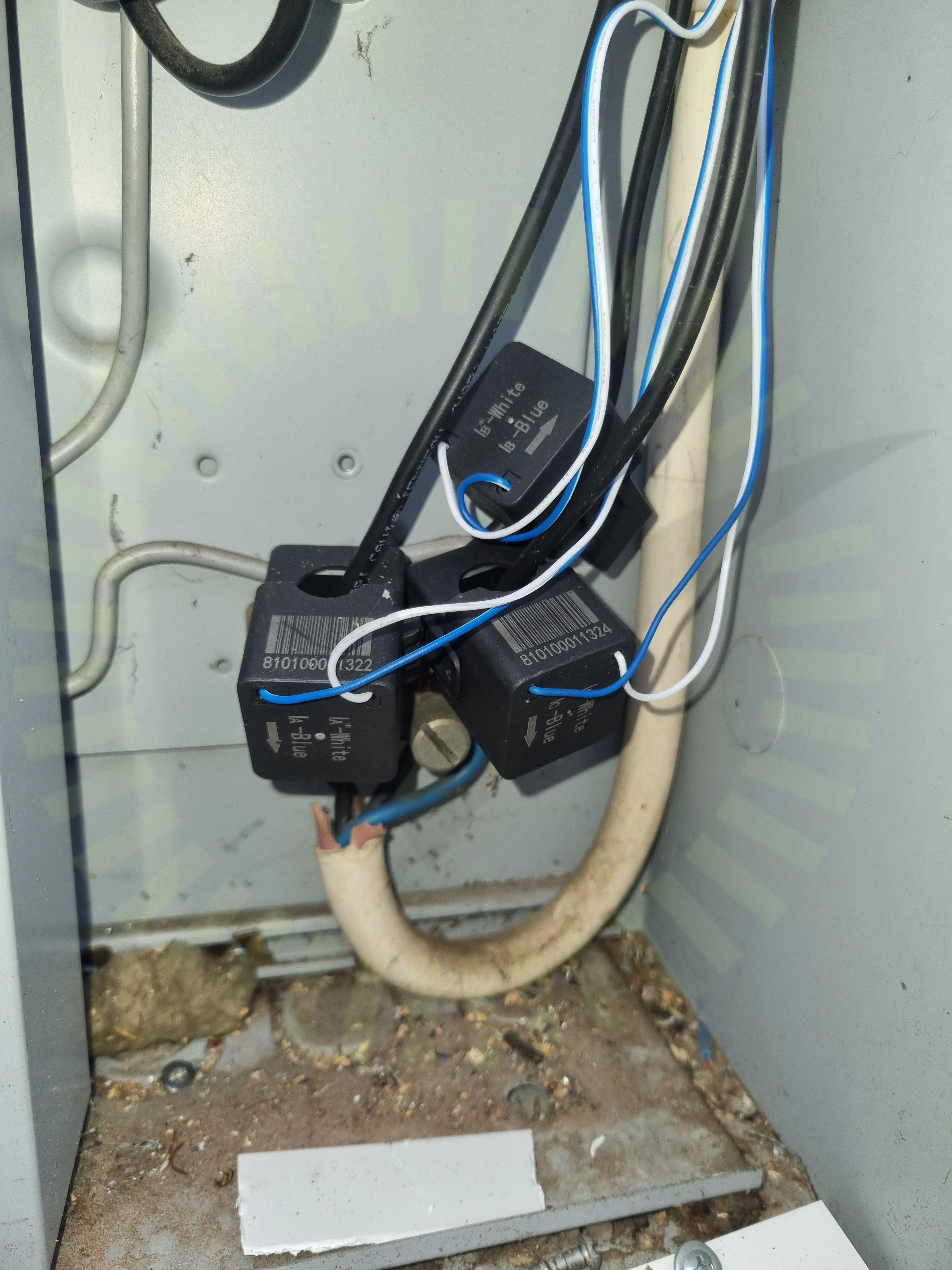

Placering av CT klämmor

7.2 Placering av CT klämmor

Inte godkänd

CT klämmor är inte korrekt vända. Markering pekar åt fel håll. Pilarna pekar åt olika håll, två mot husets laster och en mot inkommande

DTSU666-H, Issue: 03 Date: 2019-09-29, Sida 4

Godkända kontrollpunkter

39/41
AC anslutning växelriktareAC kablage förläggningAC Kablage förläggningAnslutning av CT klämmorAnslutning av ledareAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMatning till smartmätareMekanisk påverkanPlaceringSignalkabel till växelriktarenSkadat kablageSkador signalkablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning
