Besiktningsrapport

9.3

Installation genom

HERO Solkraft

Datum

4 mars 2024

Ort

Västerås, Västmanlands län

PEN-ledare

Skenornas infästning

Avstånd närliggande objekt

+ 2

92% godkända8% ej godkända

Om installationen

PanelerDenim: U M3 XXX BB 108H

MontagesystemVan Der Valk: Strongline Heavy Duty roof hook

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

TillbehörUndercentral

TillbehörCHINT: Huawei DTSU666 (med CT)

Installerad av HERO Solkraft som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

AvtalSträngschema

CHINT: Huawei DTSU666 (med CT)

Godkända kontrollpunkter

6/6

Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage

Denim: U M3 XXX BB 108H

Anmärkningar

2/16

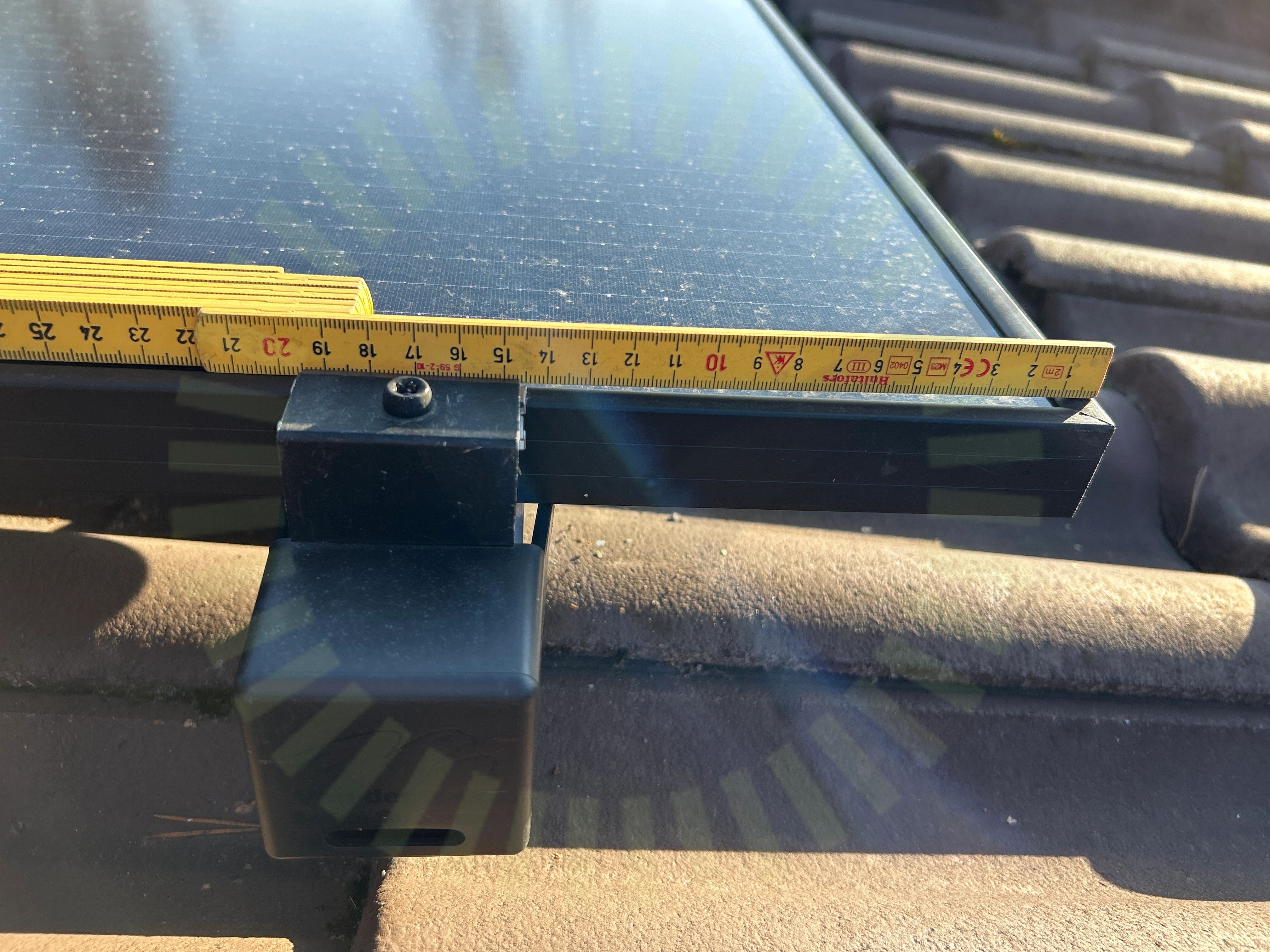

3.1 Klämmornas placering

Inte godkänd

Fästen är placerade inom klämzon som klarar laster på +-1600Pa. Lastberäkning påvisar att detta kan komma att överskridas.

Installation manual Denim V.Feb-2024-1, Sida 10-12

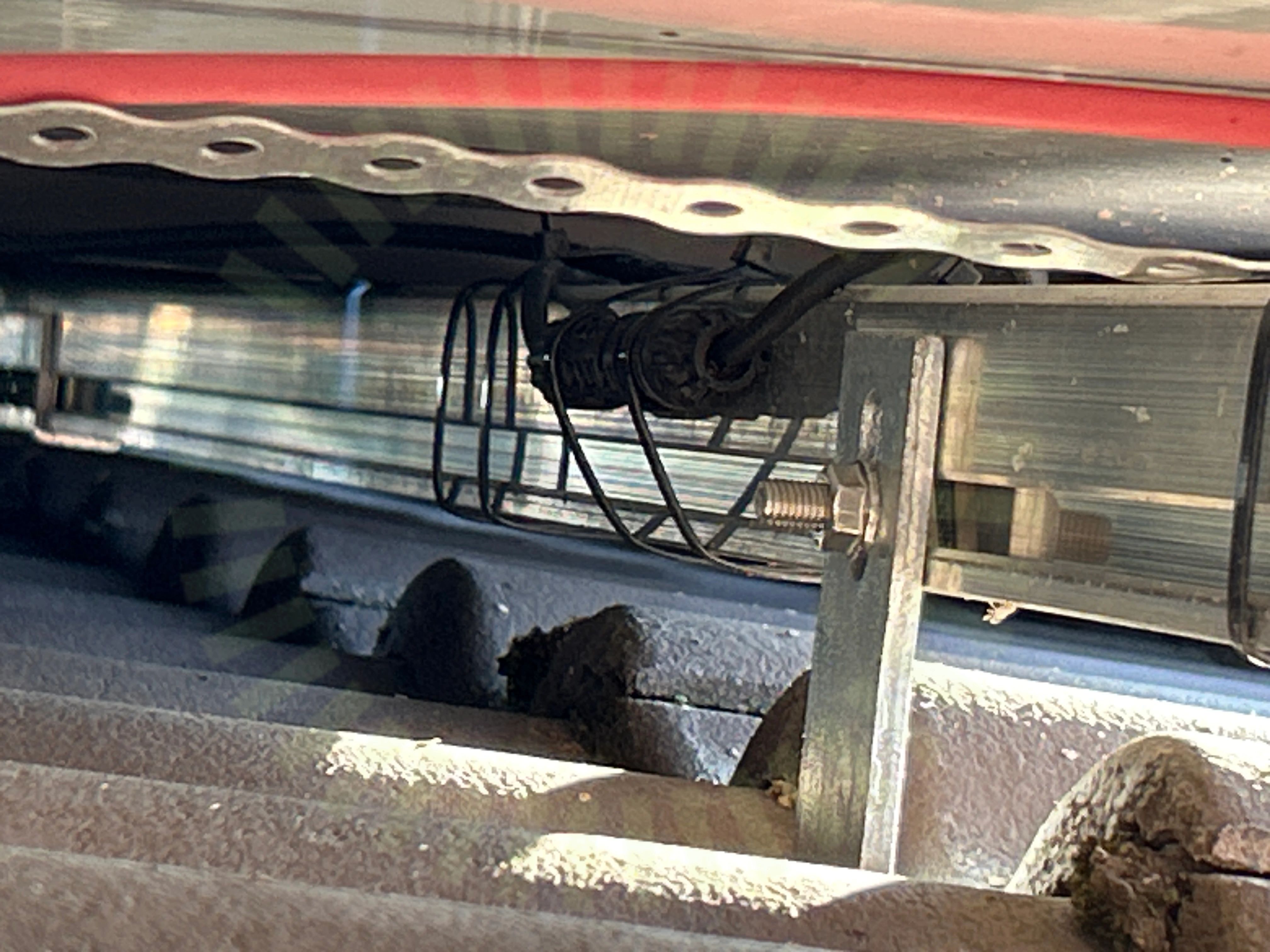

3.2 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Stäubli PV_MA711. Sida 4.

Godkända kontrollpunkter

14/16

Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

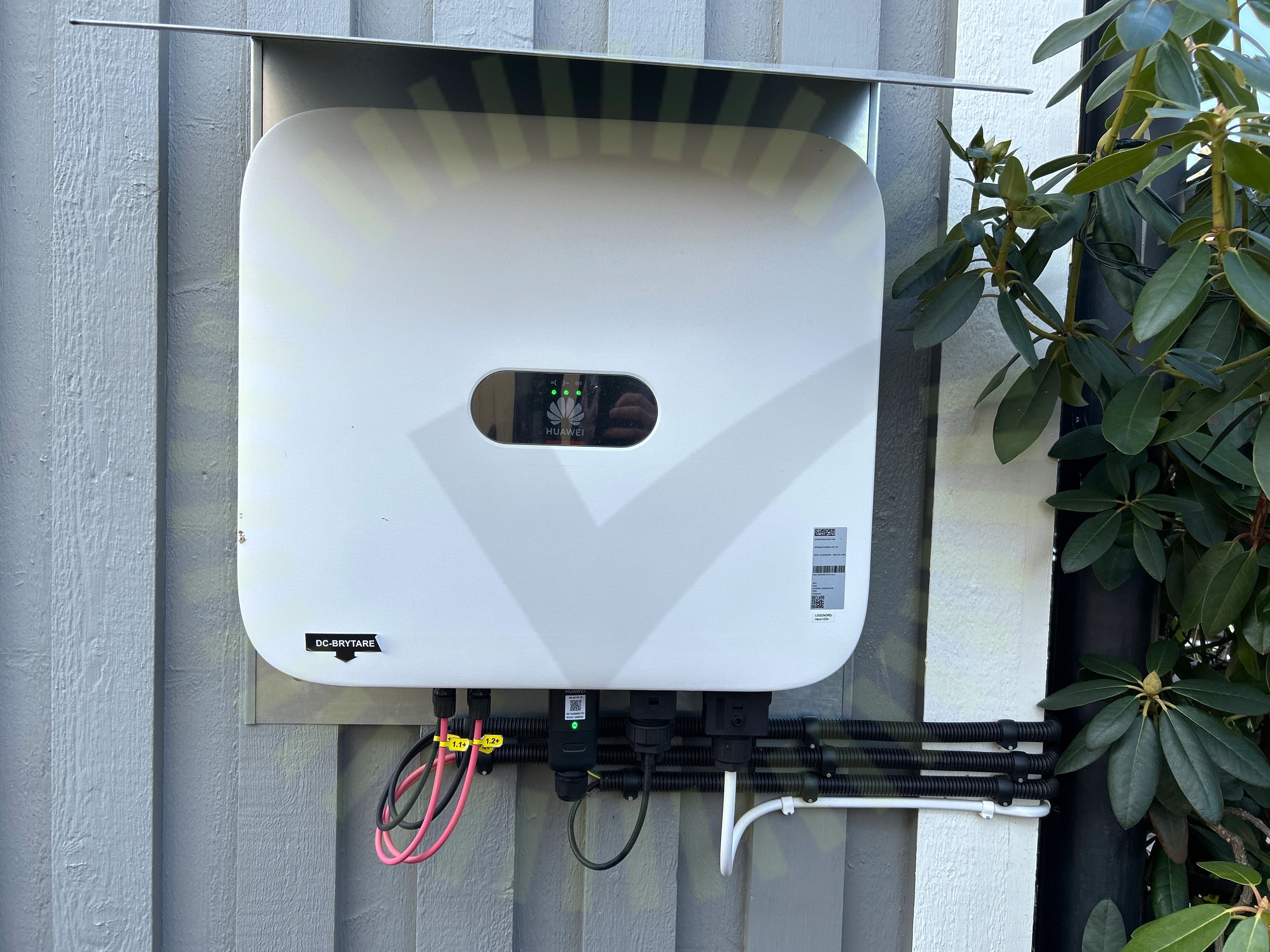

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

3/39

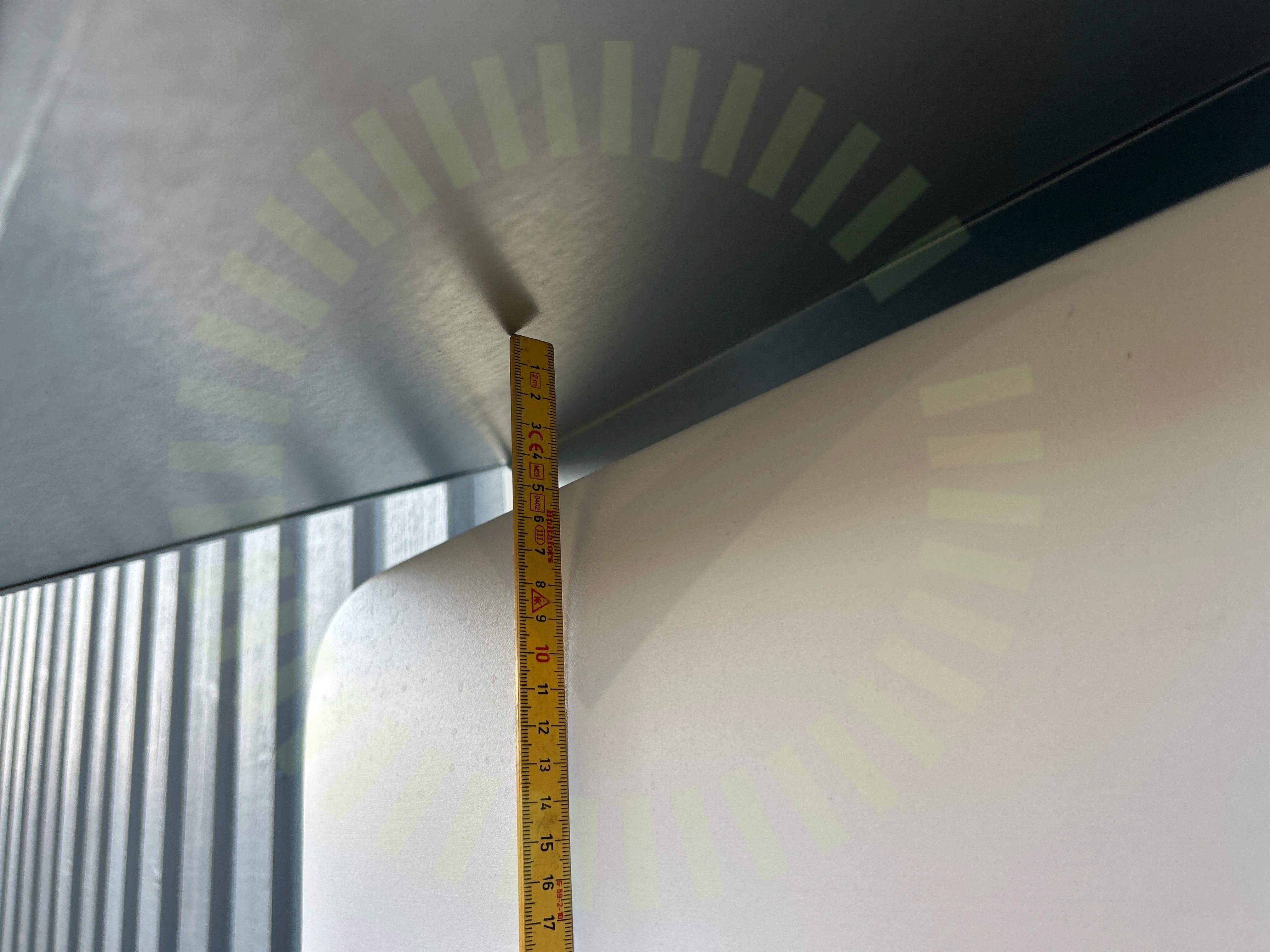

4.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren har inte ett korrekt avstånd till närmaste objekt.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30

4.2 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.

SS 436 40 00 (312.2.1.2 / 512.1.2)

4.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

36/39

AC anslutning växelriktareAC kablage förläggningAC Kablage förläggningAnslutning av ledareAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVentilationVäderbeständigt materialVäxelriktarens IP klassning

Undercentral

Anmärkningar

1/6

5.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

5/6

InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Van Der Valk: Strongline Heavy Duty roof hook

Anmärkningar

1/21

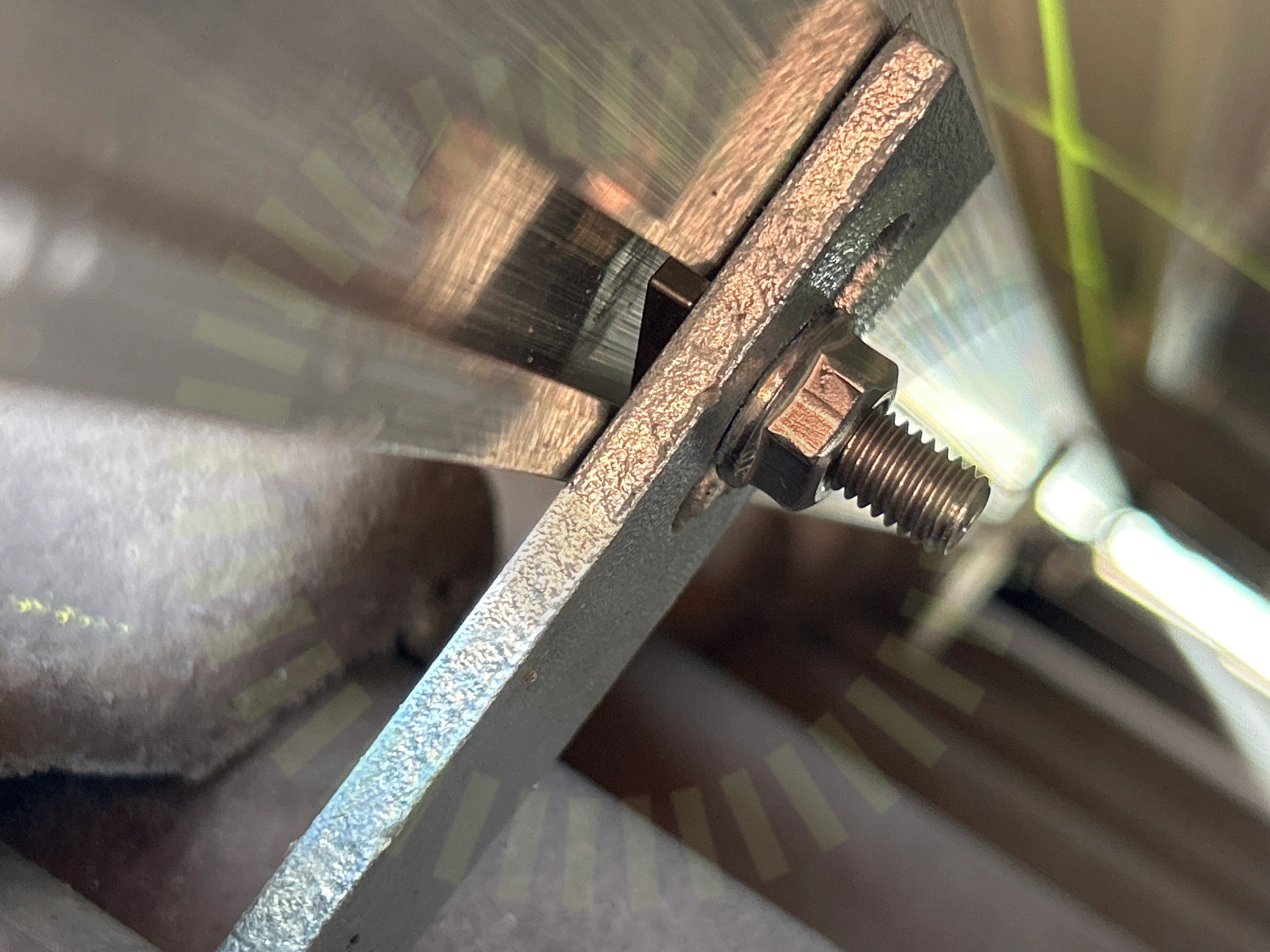

6.1 Skenornas infästning

Inte godkänd

T-bulten sitter inte korrekt i skenan.

Installation manual – ValkPitched - roof tiles [Clamp] v1.4 sida 17

Godkända kontrollpunkter

17/21

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämma över skarvMittklämmorPlaceringSkenans utstick för klämmaSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakets lutningTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

3/21

Infästning utanför takstolTakgenomföringTakstolsinfästning
