Institutet för Solenergikvalitet

Besiktningsrapport

8.9
x

Installation genom

1KOMMA5°

Datum

28 september 2023

Ort

Jämjö, Blekinge län
Femledarsystem
Fästens placering
Skenskarvar
89% godkända11% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-66HBB/-V
MontagesystemK2: BasicRail
VäxelriktareSunGrow: SG15-20RT
TillbehörUndercentral
1KOMMA5°

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Tak 1, DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar

1/15
Fästens placering

2.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 10.

Godkända kontrollpunkter

11/15
DräneringshålFörbindelse av kontakterKlämmans överlappningKlämmornas storlekPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

3/15
Föremål mot bakstyckeKontaktdonPanelkablagets böjradie

Tak 1, K2: BasicRail

Anmärkningar

3/25
Kabeluppfästning

3.1 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)
Skenskarvar

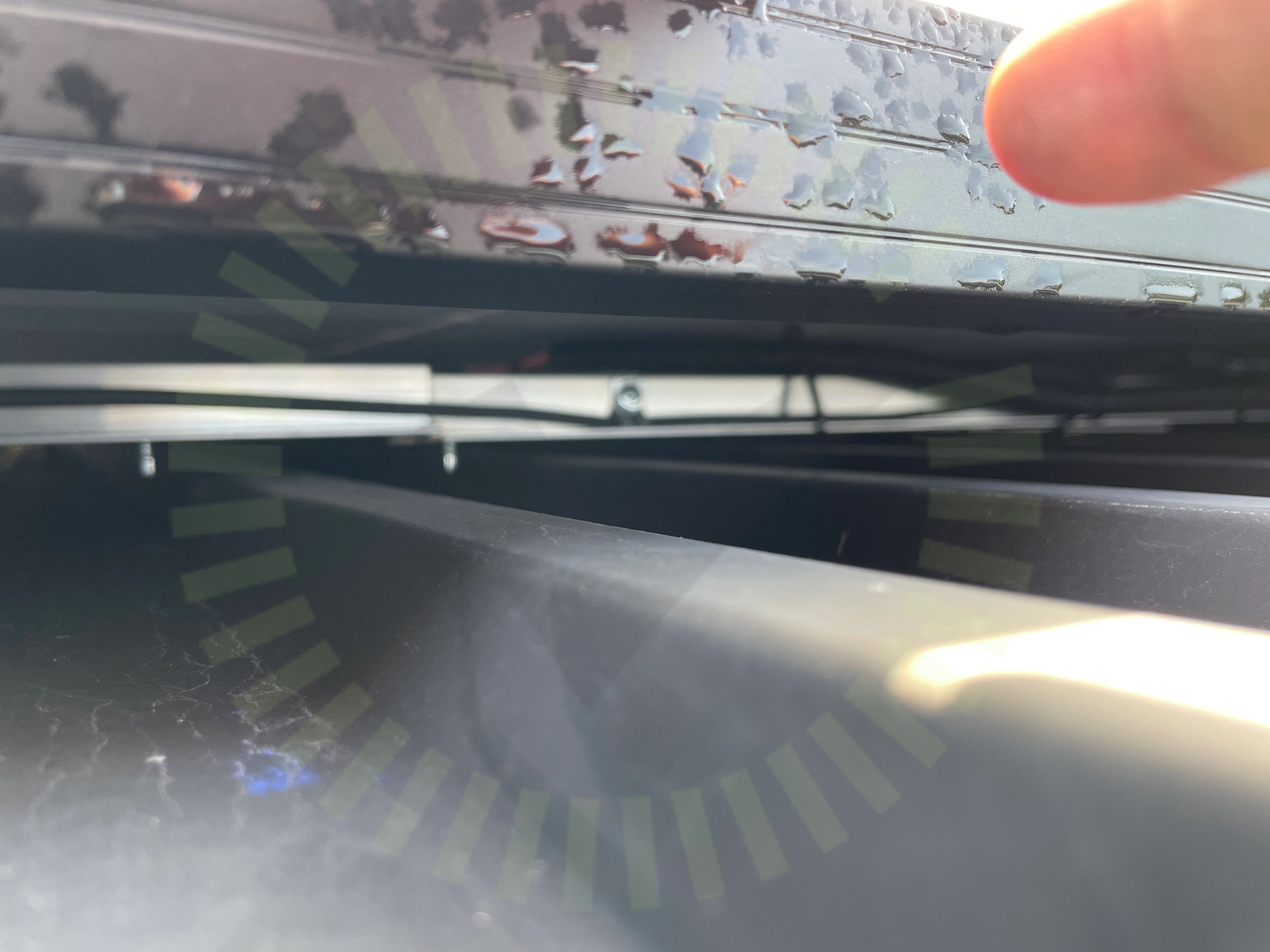

3.2 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. Stöd för långt ifrån skenskarv. Även skarv placerad över infästning förekommer.

BasicRail-assembly-en, Sida 12
Termisk brytpunkt skenor

3.3 Termisk brytpunkt skenor

Inte godkänd

Skenor ej separerade vid termisk brytpunkt.

SpeedRail Assembly EN V20 | 0123, Sida 13

Godkända kontrollpunkter

18/25
Bredd av profiltoppenDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKlämmans placering i skenaMittklämmorPlaceringPlåtens tjocklekPlåtinfästningSkada på klämmorSkadorSkenans utstick för klämmaSkenornas överhängSnö- och VindlastberäkningTakinformationTaklutningVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

4/25
Använd plåtskruvInfästningarnas placeringSkenornas infästningSpeedLock

Undercentral

Anmärkningar

1/7
Femledarsystem

4.1 Femledarsystem

Inte godkänd

Fastighetens elnät uppdelad i TN-S från fasadmätarskåp. Återgång till TN-C ej tillåtet.

Godkända kontrollpunkter

6/7
BöjradieFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

2/4

5.1 Informering av solceller

Inte godkänd

Saknas vid undercentraler som matas från solcellsanläggningen

SS 436 40 00 (712.514.101)

5.2 Varning för backspänning

Inte godkänd

Saknas vid undercentral som matas från solcellsanläggningen

SEK 457, Sida 42

Godkända kontrollpunkter

1/4
Varning för likspänning

Ej tillgängligt vid besiktning

1/4
Tillförlitligt fäst

Växelriktare

Anmärkningar

1/34
Dubbel matning

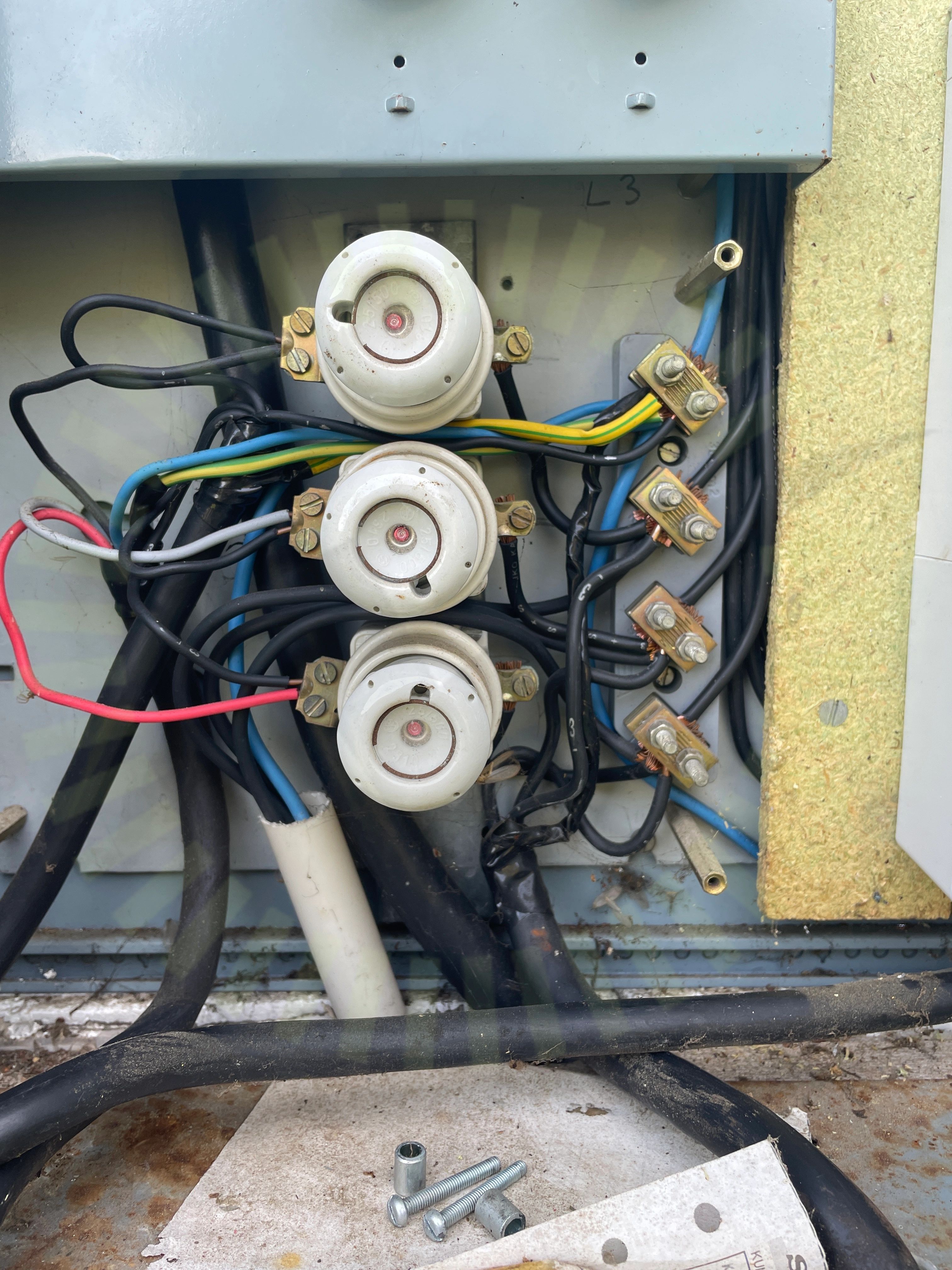

6.1 Dubbel matning

Inte godkänd

Växelriktare monterad i garage. Lillstugan avsäkrad men huset matas med 20A nät och 20A solproduktion.

Godkända kontrollpunkter

32/34
AC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/34
Strängdesign
