Besiktningsrapport

8.5

Installation genom

Svea Solar

Datum

13 juli 2023

Ort

Lund, Skåne län

Klämmornas överlappning

Skenornas överhäng

Skenornas infästning skruvade

+ 10

84% godkända16% ej godkända

Om installationen

PanelerRisen: RSM40-8

OptimerareSolarEdge: S-Serie

MontagesystemCC90- UNUM Betongpannor

VäxelriktareSolarEdge: SE3K-10K

TillbehörSäkerhetsbrytare AC

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätprotokoll anger "20 st" optimerare och inte uppmätt spänning.

Godkända kontrollpunkter

2/3

AvtalSträngschema

Säkerhetsbrytare AC

Anmärkningar

1/6

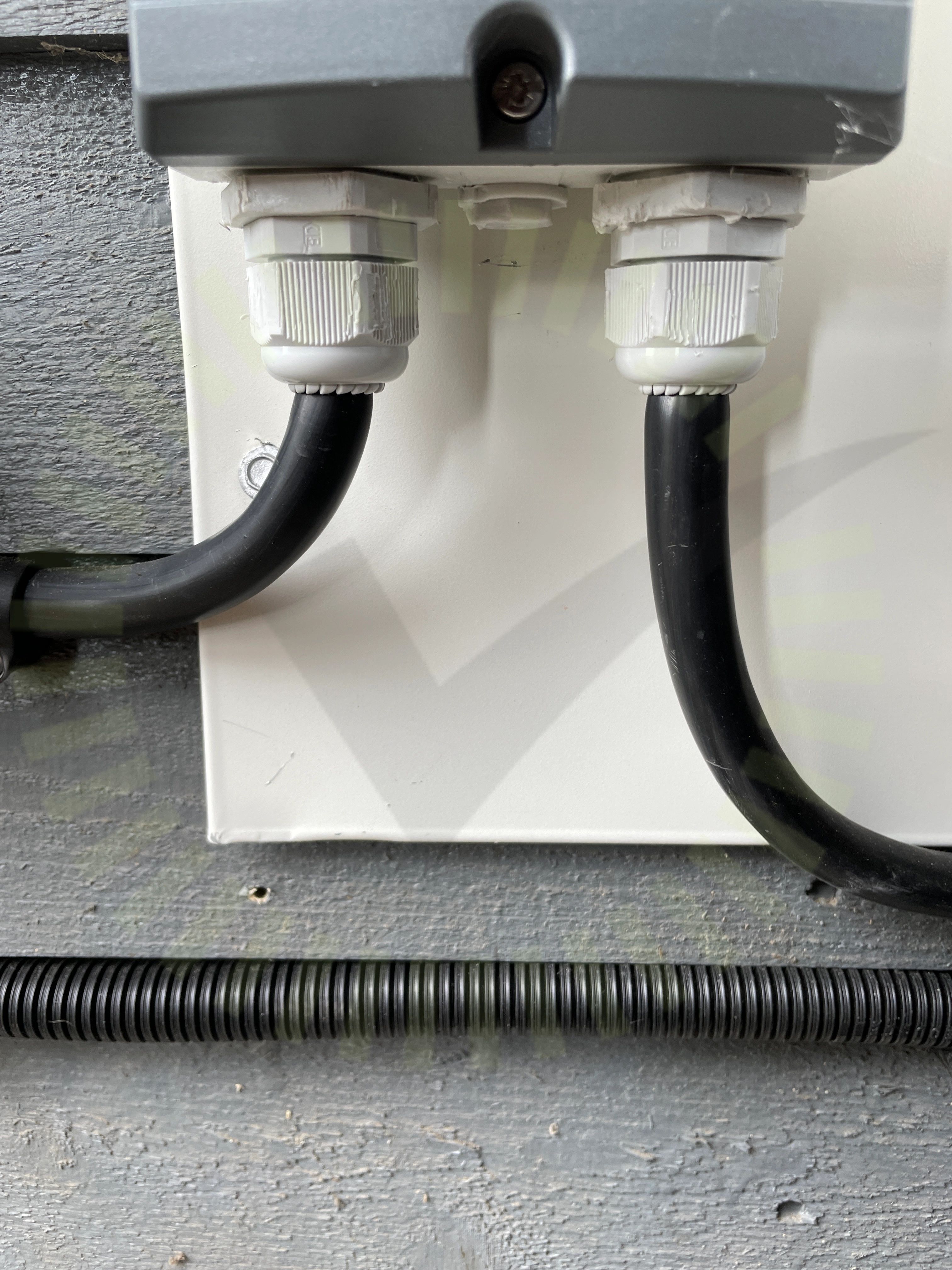

2.1 Böjradie

Inte godkänd

Säkerhetsbrytarens kabel till vänster är inte lämpligt installerad. Höger sida är precis som det ska vara.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

5/6

AnslutningEgenskaperFörskruvningarInfästningPlacering

Tak 1, CC90- UNUM Betongpannor

Anmärkningar

7/24

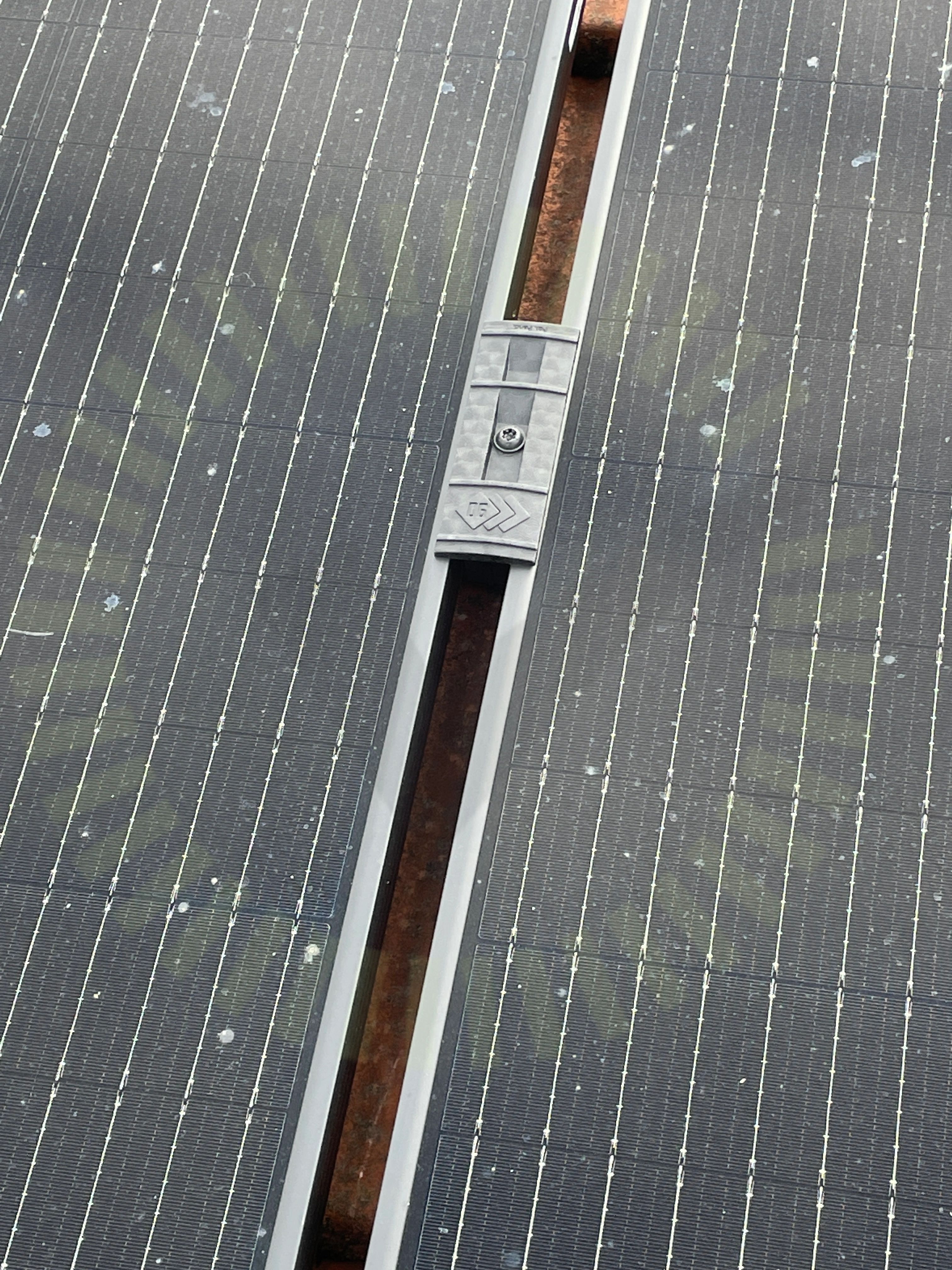

3.1 Klämmans orientering

Inte godkänd

Klämmor är felvända på flertalet ställen.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 6

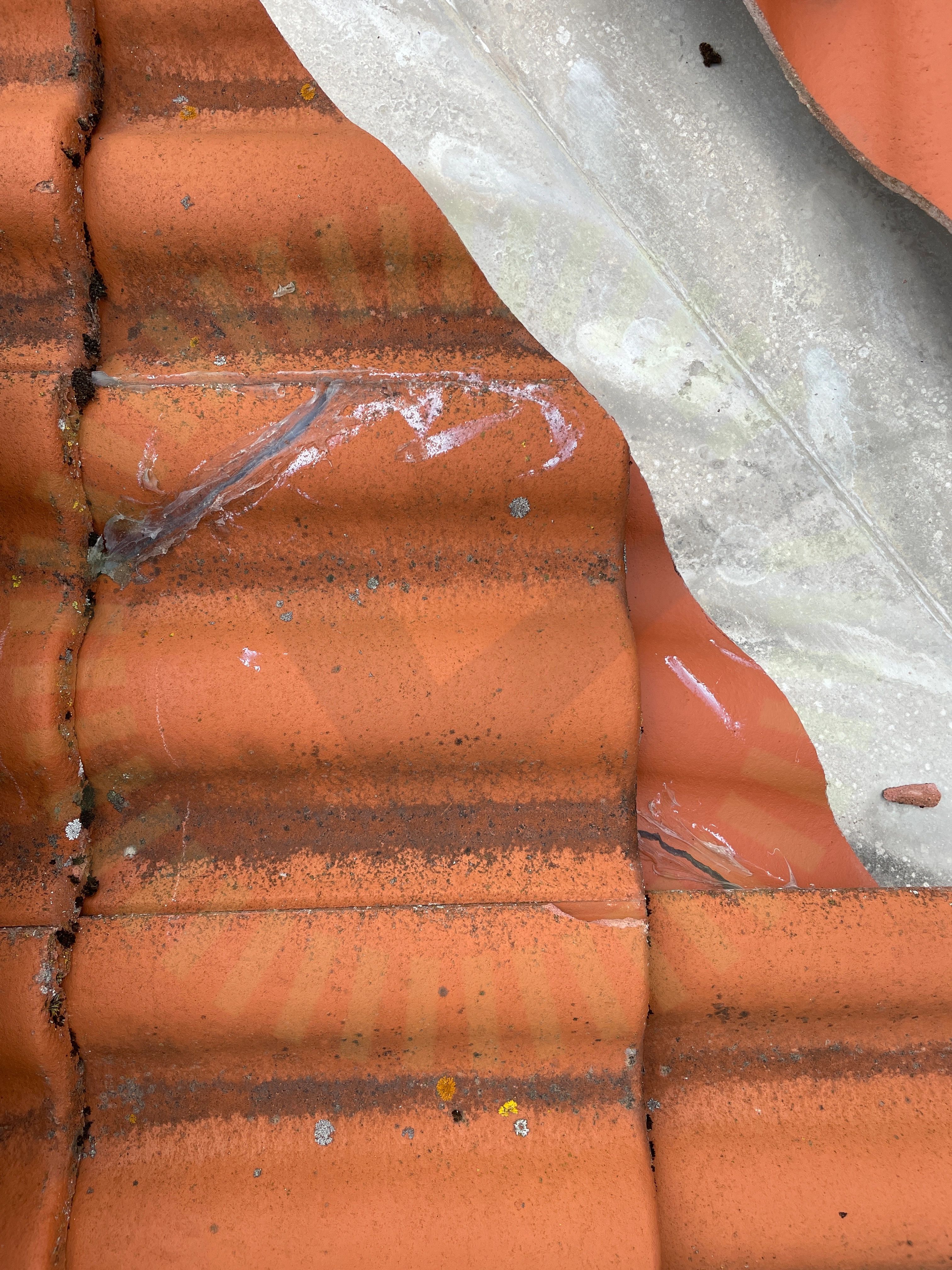

3.2 Skador

Inte godkänd

Skador noterade på delar av takytan. Fönster plåten till altandörren är även skadad efter en takpanna tappats ner enligt kund.

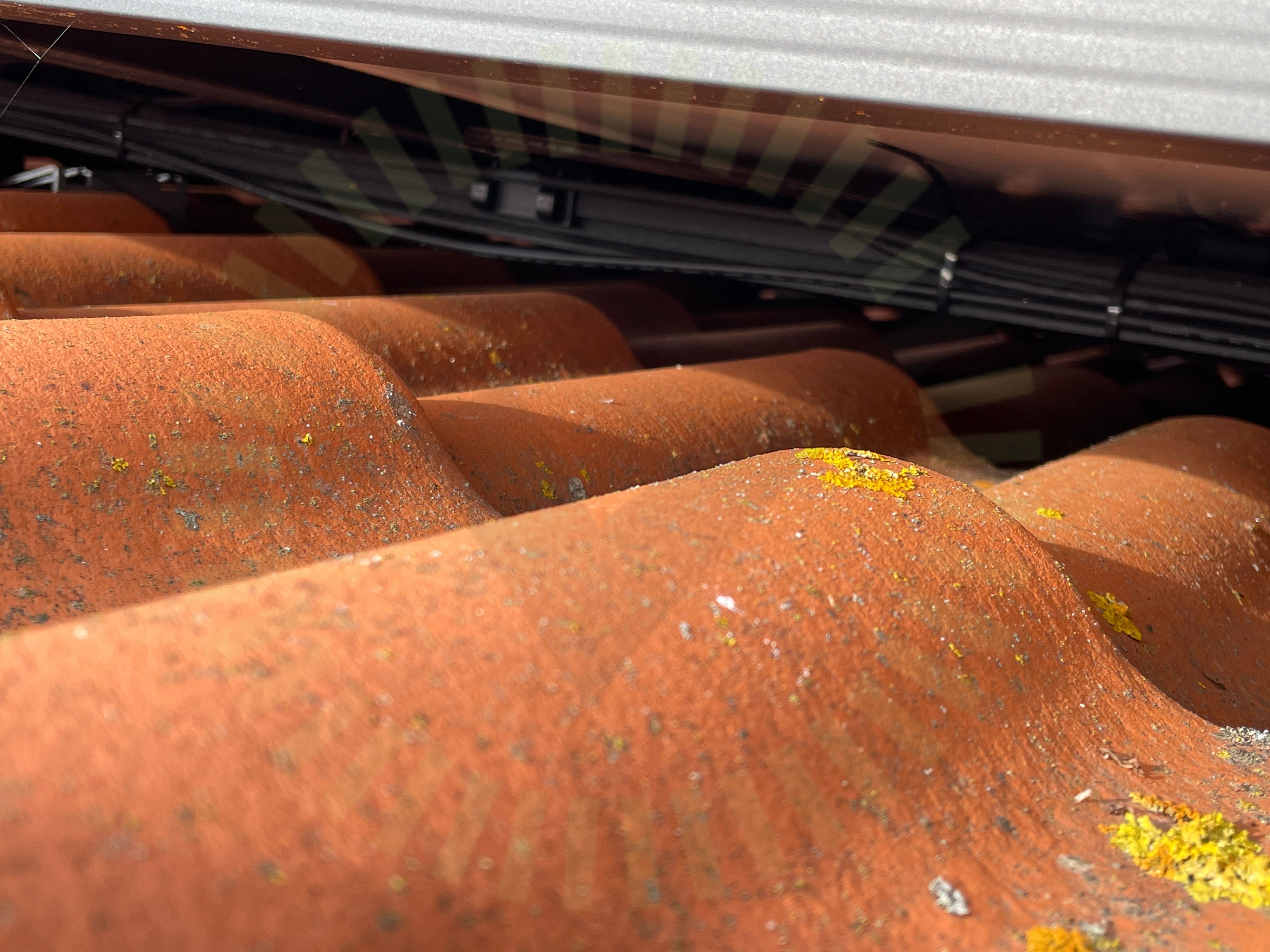

3.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd och riskeras att skadas över tid.

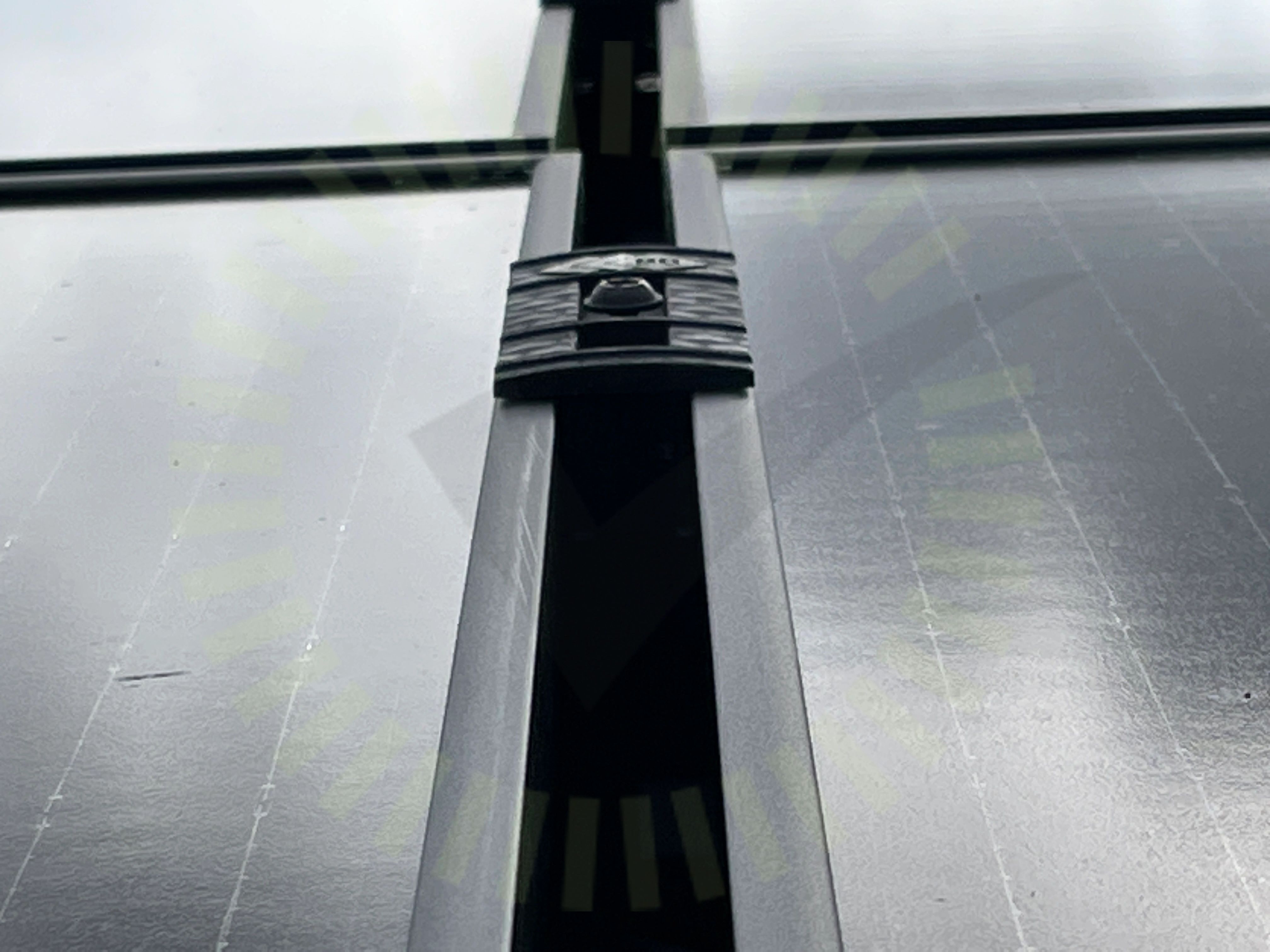

3.4 Mittklämmor skruv

Inte godkänd

Mittfästen är inte monterade enligt tillverkarens anvisningar. Panelen går att flytta ner och upp.

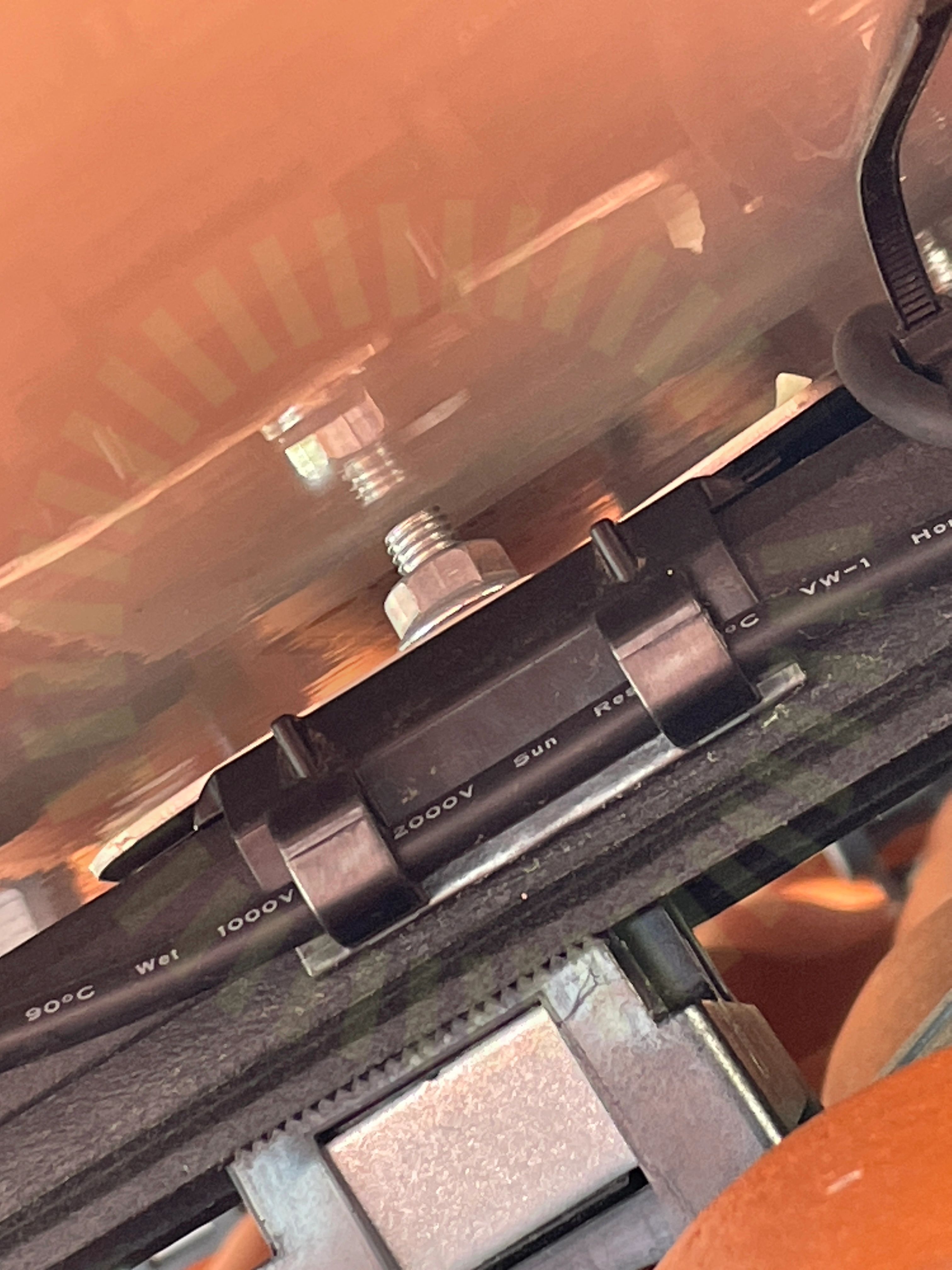

3.5 Optimerarfäste

Inte godkänd

Skruven som håller optimeraren skadar panelens undersida, detta generellt under samtliga panelfält.

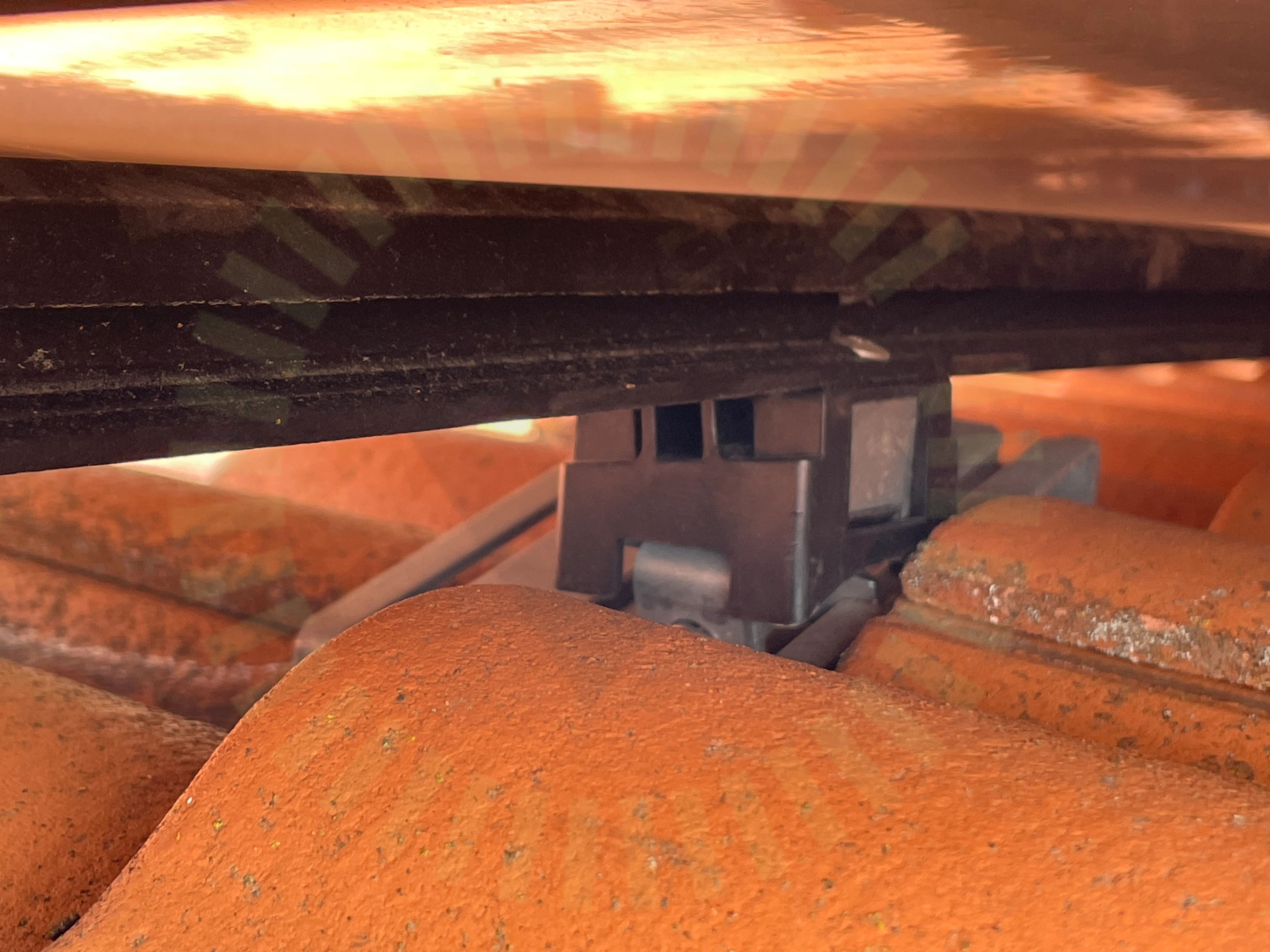

3.6 Skenornas infästning skruvade

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Skruven är felplacerad, sitter i sista infästningskrok.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 5

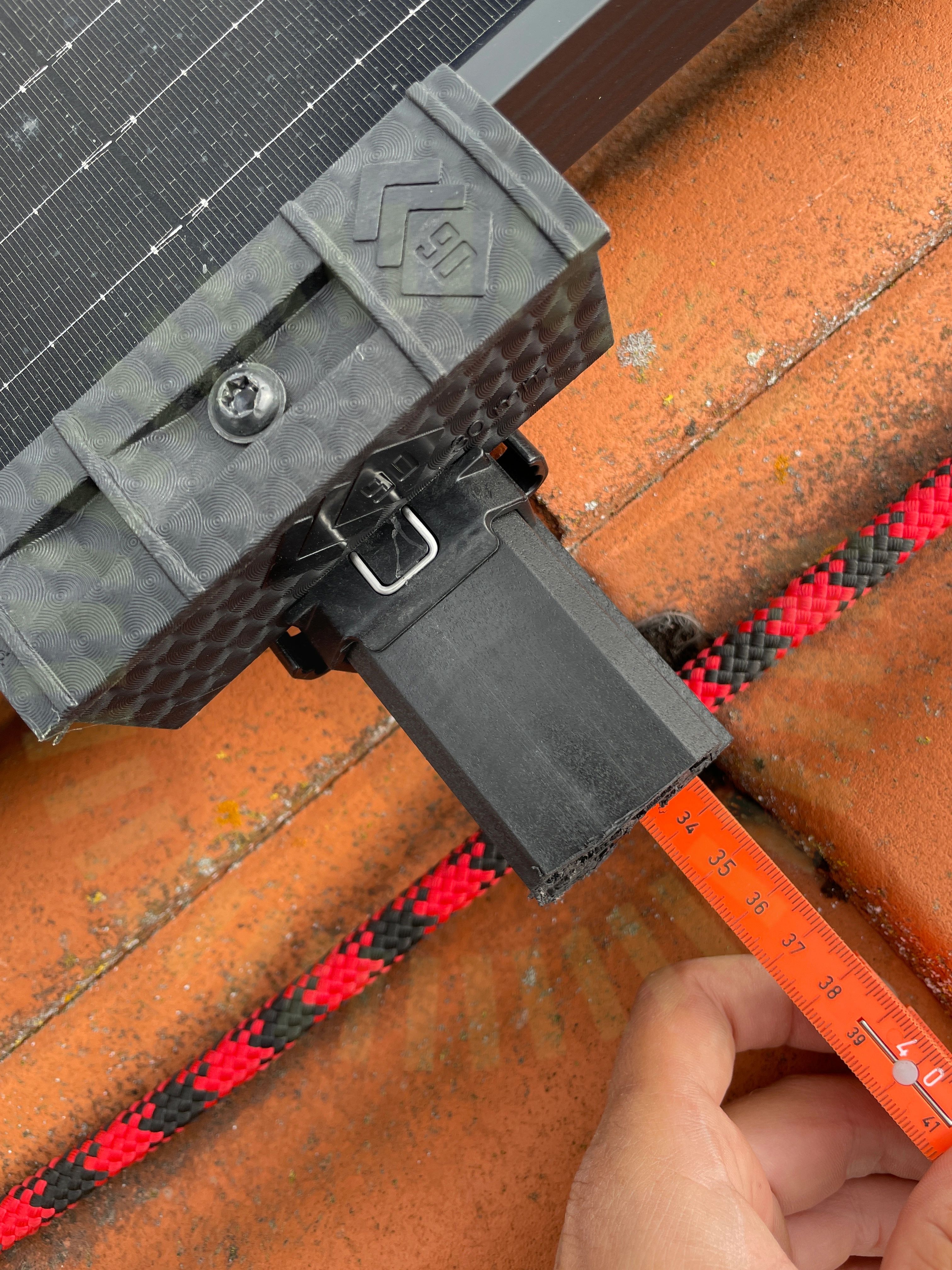

3.7 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. Uppmätt mått 335mm.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 2

Godkända kontrollpunkter

16/24

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaPanelramens höjdSkada på klämmorSkenans utstick för klämmaSkenornas infästningSkenskarvarSäkerhetsavståndTakkrokarnas CCTakkrokarnas CC skenstartTakkrokstyperVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/24

Takgenomföring

Tak 1, Risen: RSM40-8

Anmärkningar

3/17

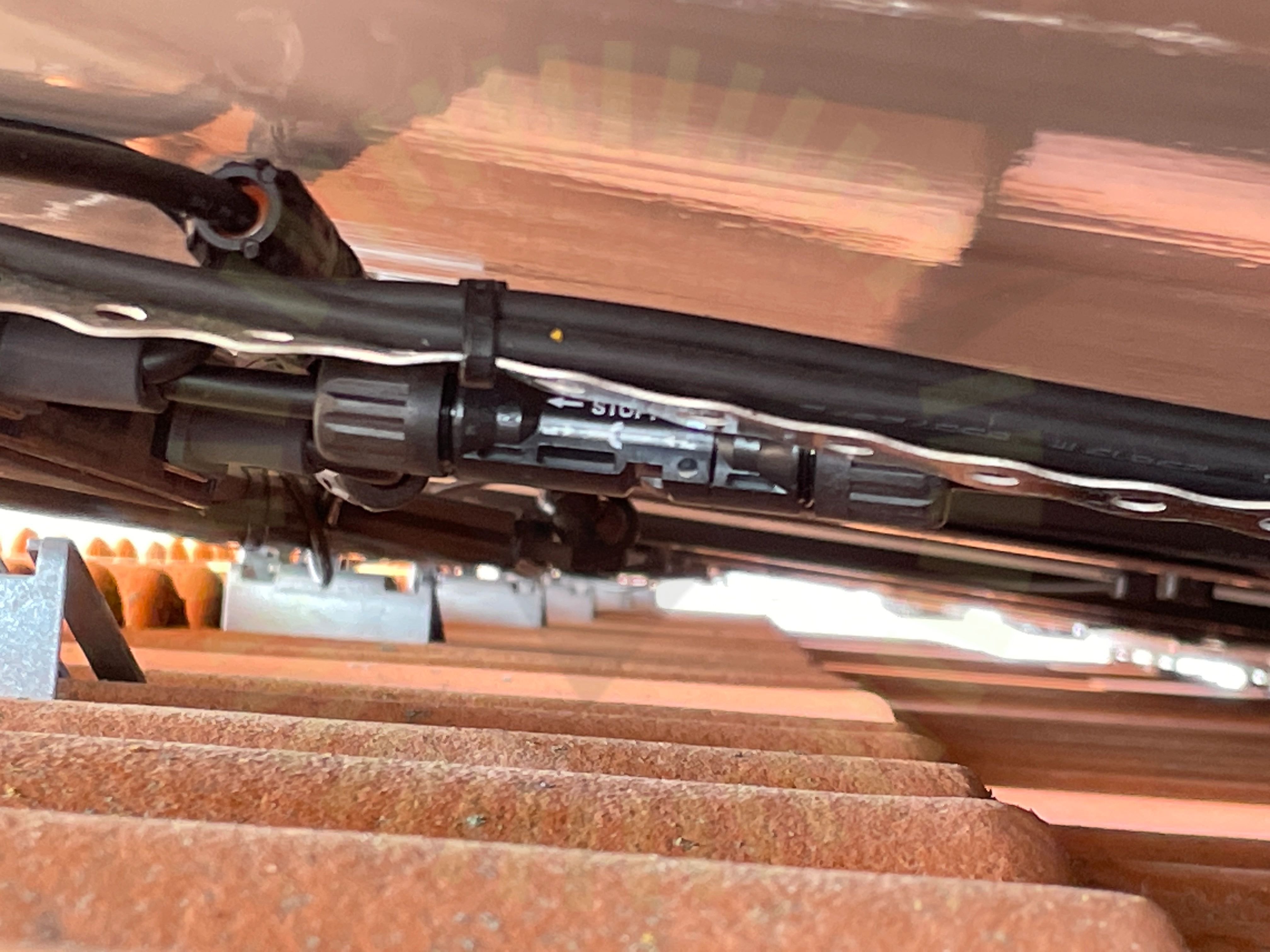

4.1 Föremål mot bakstycke

Inte godkänd

Kontakter trycker mot panelens bakstycke generellt under samtliga panelfält.

4.2 Klämmornas överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar. Uppmätt mått 5mm.

PV module installation and maintenance manual A1 2023 sida 21-22.

4.3 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.

SS 436 40 00, 712.526

Godkända kontrollpunkter

14/17

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas storlekKontaktdonKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramSträngförläggning

Tak 1, SolarEdge: S-Serie

Anmärkningar

1/5

5.1 Dragavlastade

Inte godkänd

Kablage har för skarp böjradie från optimerarnas utgångar generellt under samtliga panelfält.

Godkända kontrollpunkter

4/5

Fastsäkring av produktKompatibilitetKontakterPlacering

Varselmärkning

Anmärkningar

1/5

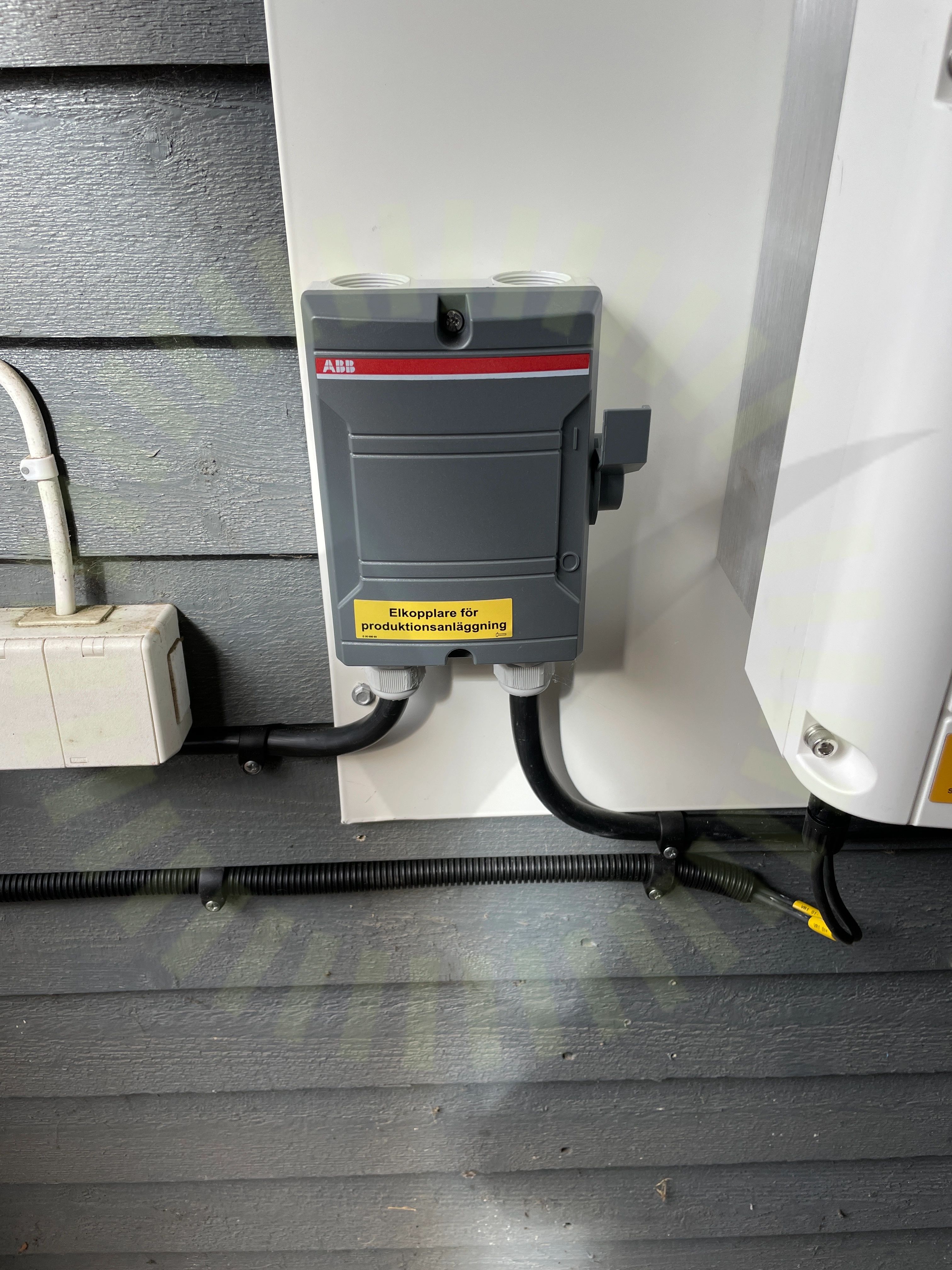

6.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning bakspänning saknas på säkerhetsbrytaren.

SEK 457, Sida 42

Godkända kontrollpunkter

3/5

Informering av solcellerMissvisande varselmärkningVarning för likspänning

Ej tillgängligt vid besiktning

1/5

Tillförlitligt fäst

Växelriktare

Anmärkningar

1/29

7.1 Fastsäkring av växelriktare

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt.

SolarEdge System Installation Guide For Europe and APAC, Version 4.2, Sida 29

Godkända kontrollpunkter

28/29

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvståndDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDubbel matningFörskruvningGenomföringarHuvudsäkringInfästningKabeldimensioneringLedare FastspändaLikspänningskomponenterMärkningSkadat kablageSträngdesignSäkringsdimensionTätningsinsattsUppskalad ledareVentilationVinkelVäderbeständigt materialVäxelriktarens kontakter
