Besiktningsrapport

8.9
x

Installation genom

Enermont

Datum

28 december 2023

Ort

Kristianstad, Skåne län
Genomföringar
Dragavlastade
Klämmornas placering
90% godkända10% ej godkända

Om installationen

PanelerLeapton: LP182*182-M-54-NH
OptimerareHuawei: SUN2000-450W-P
MontagesystemMAFI: Roof Tile Bracket Läktfästen
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
Enermont

Installerad av Enermont som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3
AvtalSträngschema

Tak 1, Huawei: SUN2000-450W-P

Anmärkningar

2/9
Dragavlastade

2.1 Dragavlastade

Inte godkänd

Optiemrarens kablage har för skarp böjradie vid flertalet ställen under samtliga panelfält.

SS 436 40 00 (522.8.3)

2.2 Mätprotokoll

Inte godkänd

Mätprotokoll saknas.

Huawei: SUN2000 Smart PV Optimizer User Manual 23.10.30, Sida 30

Godkända kontrollpunkter

7/9
Antal optimerareAvstånd närliggande objektAvstånd till växelriktareDC KontakterFastsäkring av optimerareMax total effektSträngdesign för SUN2000-M1

Tak 1, Leapton: LP182*182-M-54-NH

Anmärkningar

2/18
Föremål mot bakstycke

3.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

Klämmornas placering

3.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Leapton: Installation & Maintenance 2023 V4, Sida 15-17

Godkända kontrollpunkter

16/18
Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, MAFI: Roof Tile Bracket Läktfästen

Anmärkningar

2/20
Skador

4.1 Skador

Inte godkänd

Skador noterade på takfältet.

Skenornas överhäng

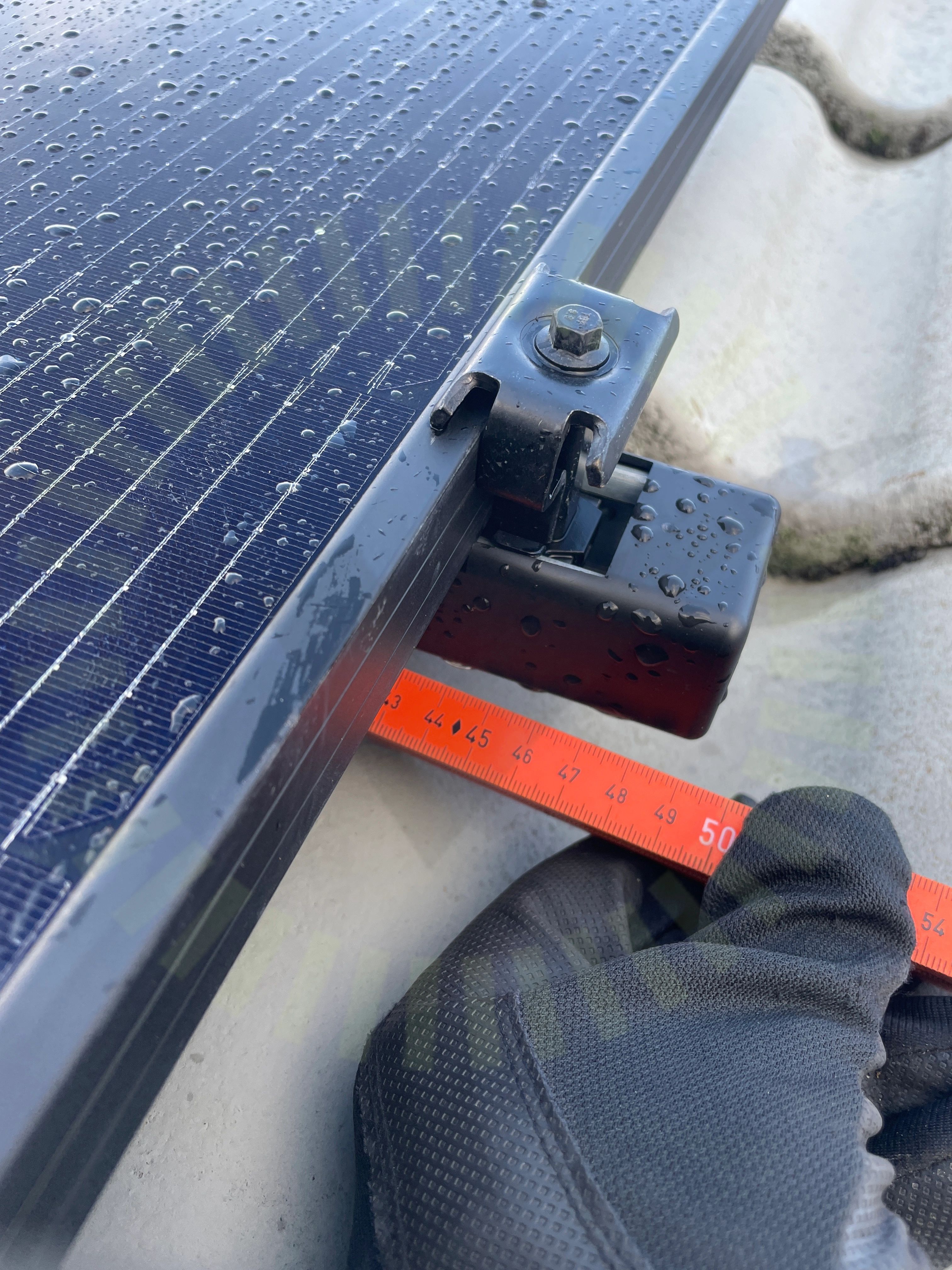

4.2 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

Mounting Description MAFI Solar, Sida 4/7, 2022

Godkända kontrollpunkter

17/20
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorSkenans utstick för klämmaSkenornas infästningSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCUnderbyggnadVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/20
Takgenomföring

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

4/36
AC anslutning växelriktare

6.1 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad. Låsning är inte åtskruvad.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47
DC Kablage förläggning

6.2 DC Kablage förläggning

Inte godkänd

Kablaget är inte uppfäst så det har tillräckligt stöd.

6.3 DC Max Ström

Rekommendation

Strängens maximala ström överstiger växelriktarens specifikationer vilket leder till något förlorad produktion.

Huawei: SUN2000-(3KTL-10KTL)-M1: Datasheet
Genomföringar

6.4 Genomföringar

Inte godkänd

Genomföring inte tätad.

SS 436 40 00 (527.2.1)

Godkända kontrollpunkter

32/36
