Besiktningsrapport

8.9

Installation genom

Sun4Energy

Datum

29 december 2023

Ort

Söderby, Stockholms län

Förbindelse av kontakter

Skenans utstick för klämma

Skenornas överhäng

+ 7

90% godkända10% ej godkända

Om installationen

PanelerEurener: MEPV 108

MontagesystemESDEC Lutande Panntak

VäxelriktareSolax X3-Hybrid G4 5.0-15.0kW

BatteriSolaX Triple Power 5.8-23 kWh

TillbehörCHINT: DTSU666

TillbehörUndercentral

Installerad av Sun4Energy som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

CHINT: DTSU666

Anmärkningar

1/4

2.1 Placering av CT klämmor

Inte godkänd

Smartmätaren är fel placerad, den skall monteras så den mäter all last i fastigheten.

DTSU666-H, Issue: 03 Date: 2019-09-29, Sida 4

Godkända kontrollpunkter

3/4

Matning till smartmätareSignalkabel till växelriktarenSkador signalkablage

ESDEC Lutande Panntak

Anmärkningar

4/24

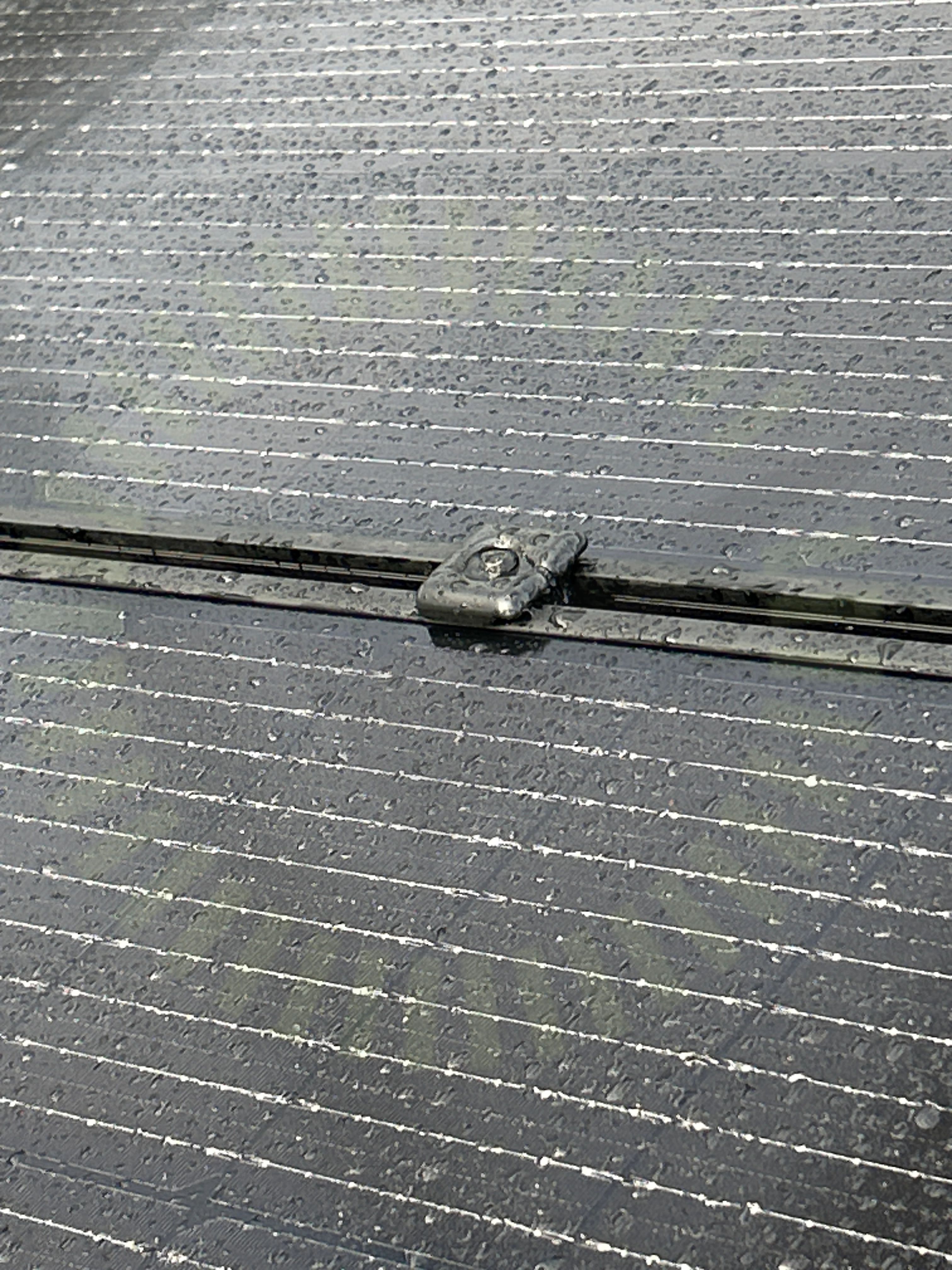

3.1 Dräneringskanal

Inte godkänd

Mittklämmans dräneringskanal är inte vänd neråt.

Tillverkarens anvisningar

3.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)

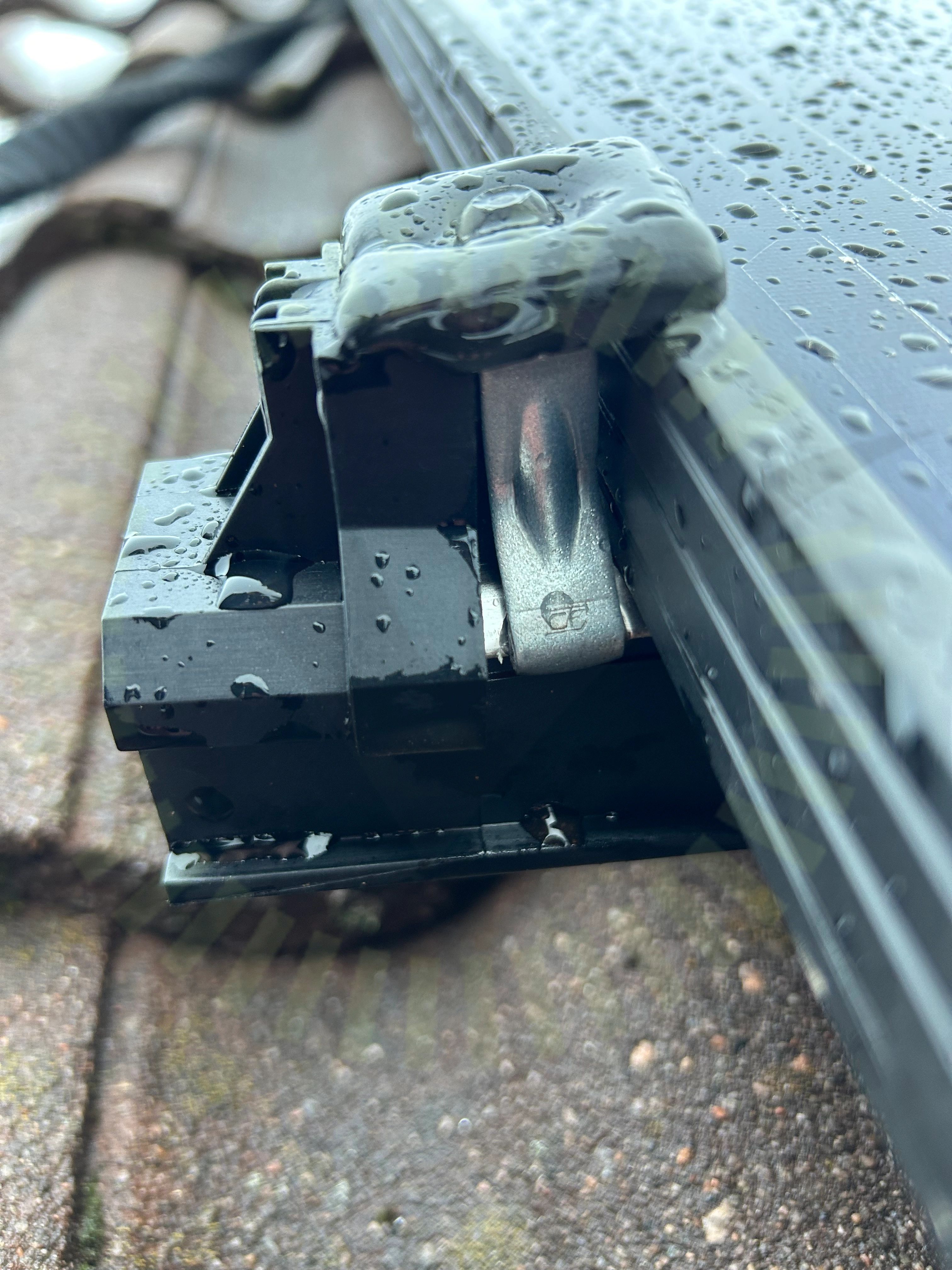

3.3 Skenans utstick för klämma

Inte godkänd

Skenan sticker ut för mycket från panel. Ändstycke ligger inte korrekt mot panel.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24

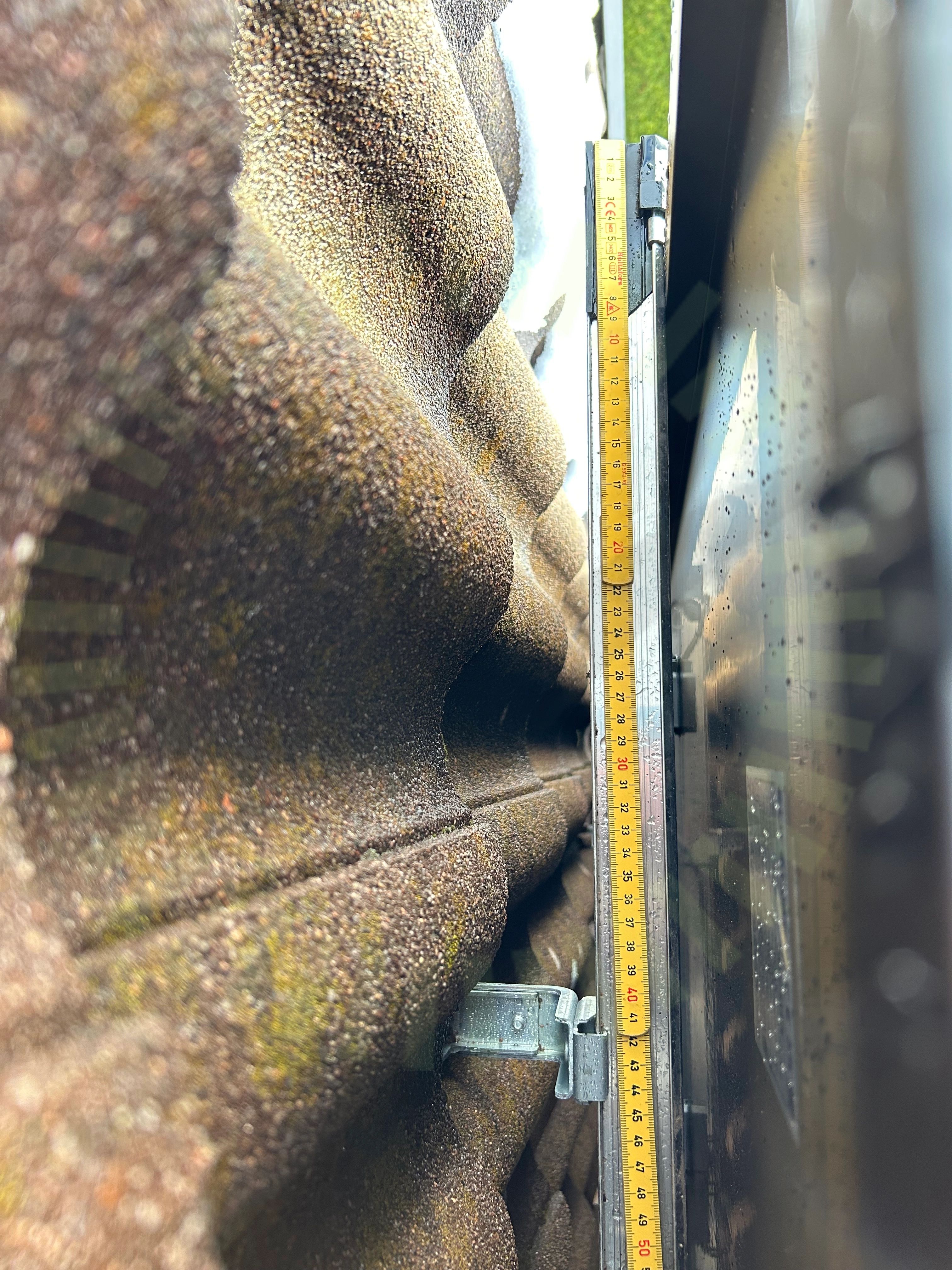

3.4 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

Godkända kontrollpunkter

20/24

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkadorSkenornas infästningSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakgenomföringTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt material

Eurener: MEPV 108

Anmärkningar

3/14

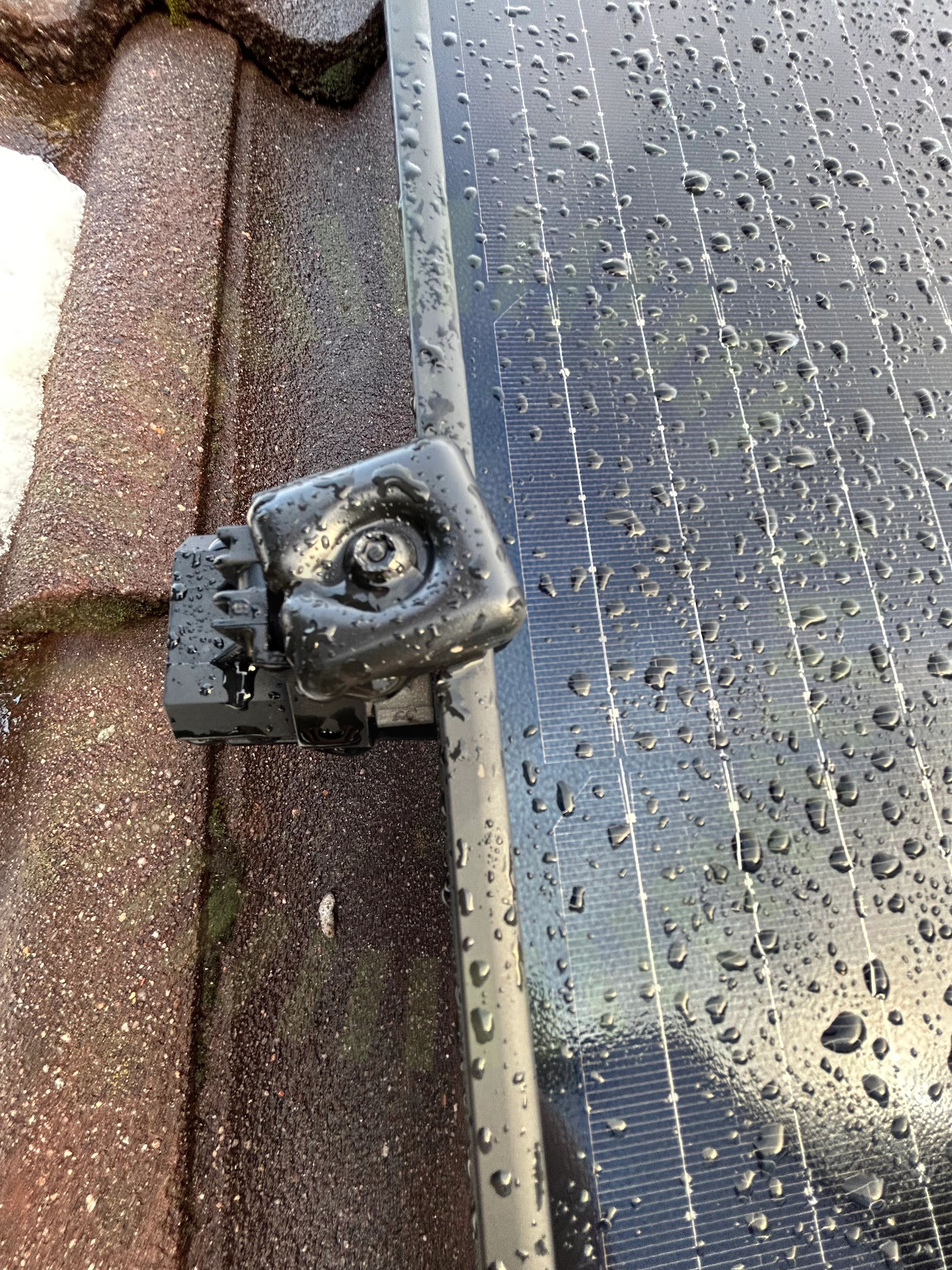

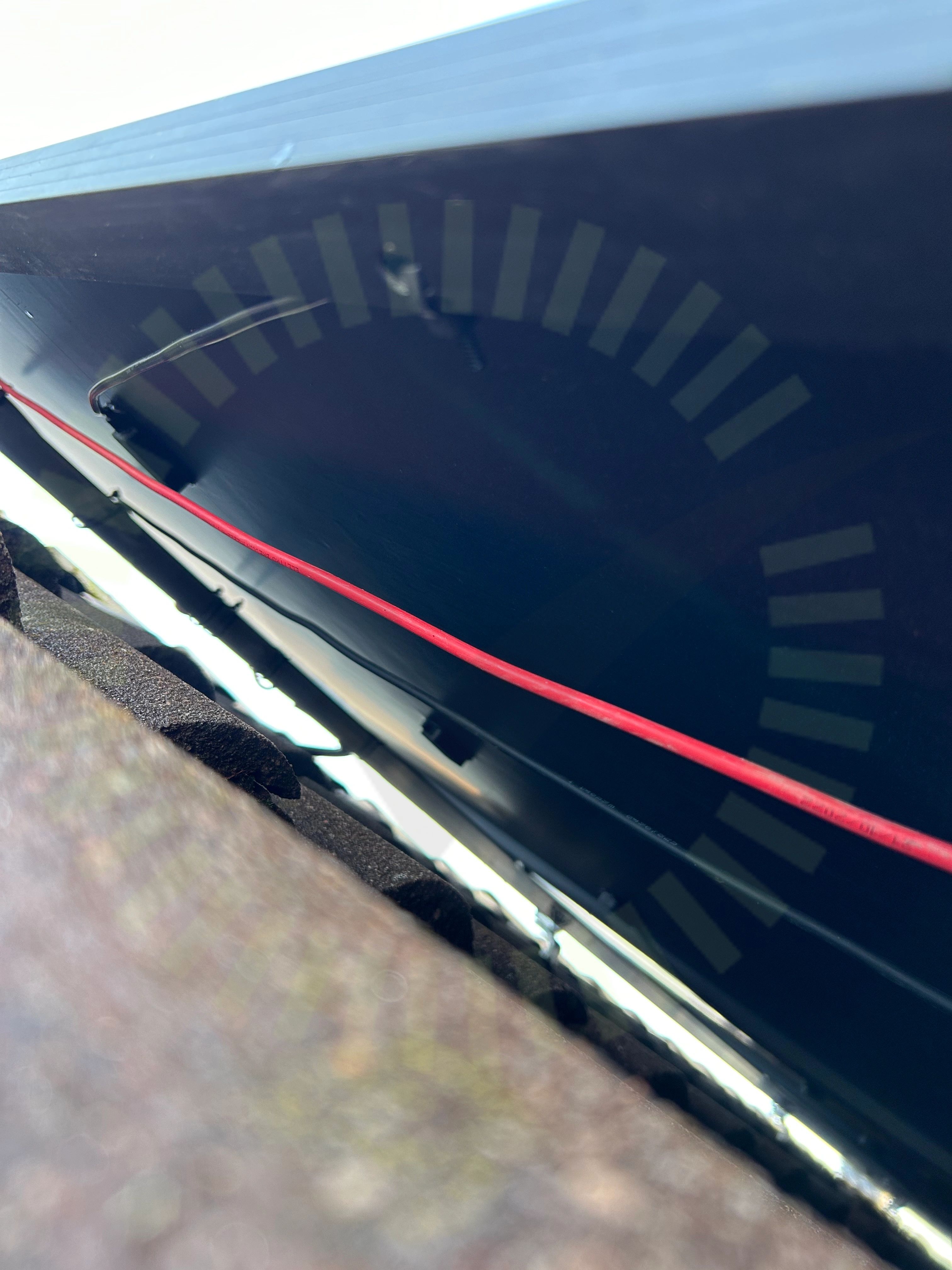

4.1 Klämmornas överlappning

Inte godkänd

Klämmor är vridna och överlappar inte korrekt med ramen.

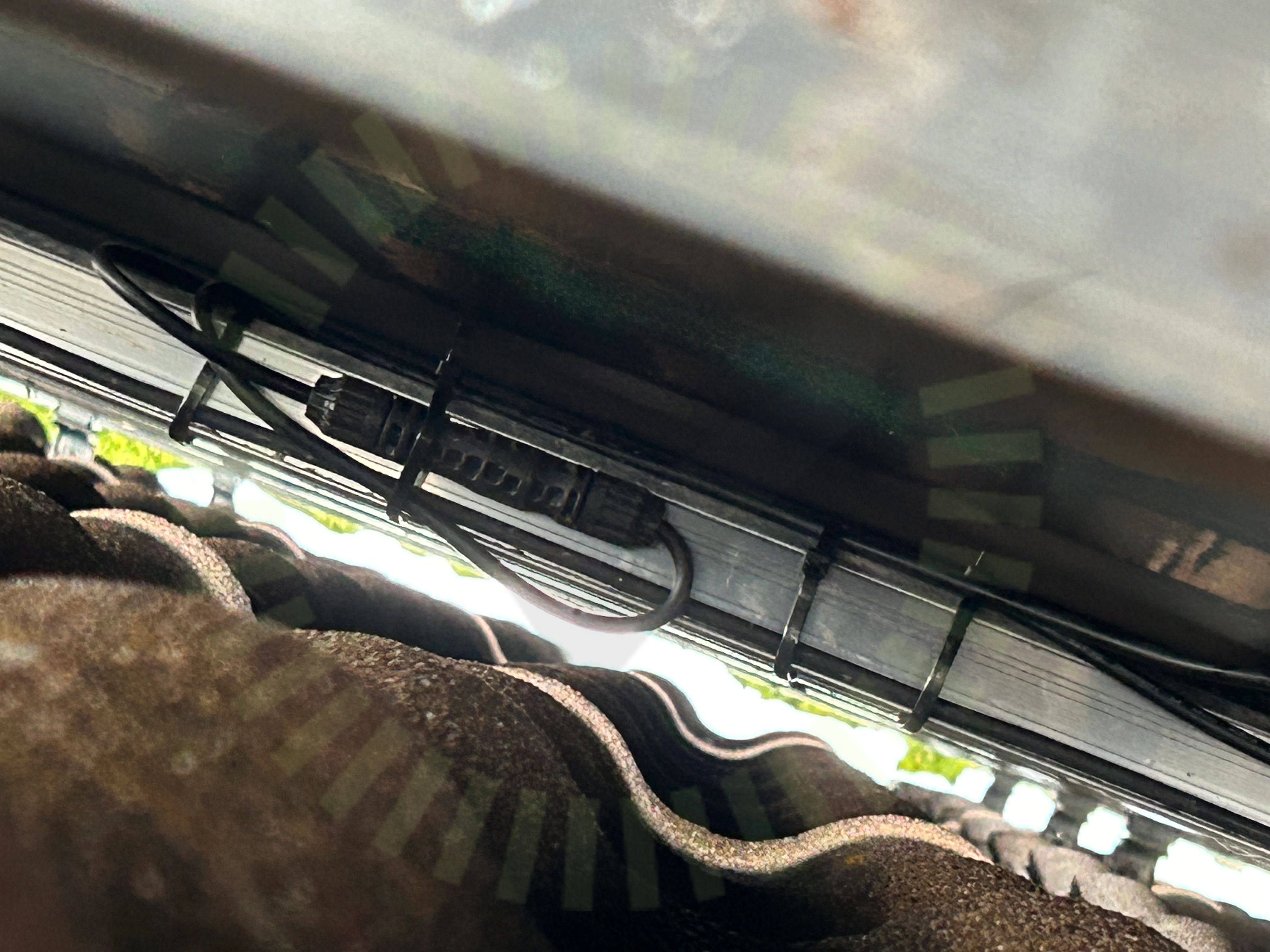

4.2 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Stäubli PV_MA711. Sida 4.

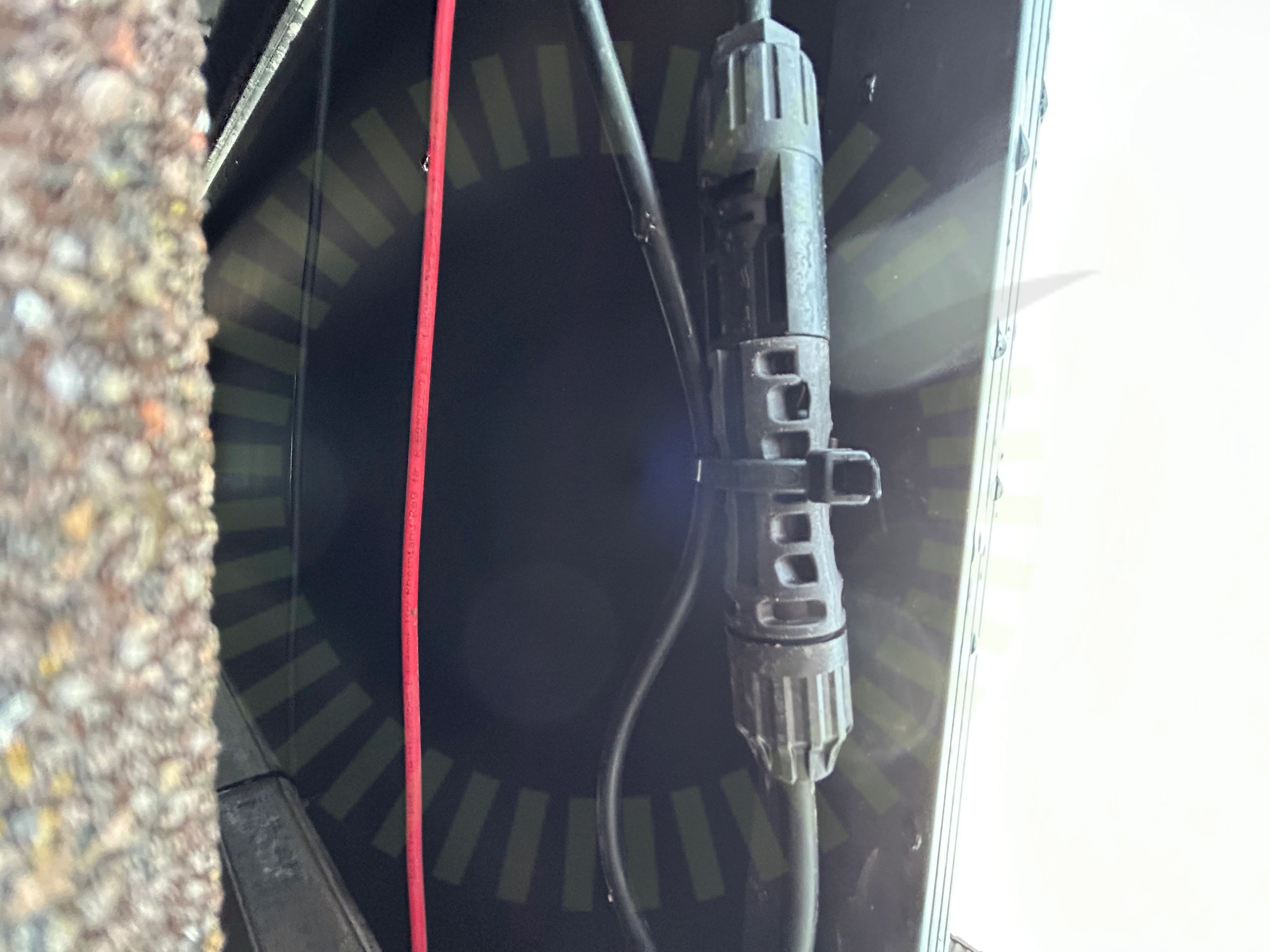

4.3 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

11/14

DräneringshålFöremål mot bakstyckeKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

SolaX Triple Power 5.8-23 kWh

Godkända kontrollpunkter

10/10

AnslutningFastsäkring av produktJordning av chassiKabeluppfästningKommunikationskabelKontakterPlaceringRakt placeradUtrymmeVäderskydd

Solax X3-Hybrid G4 5.0-15.0kW

Anmärkningar

3/41

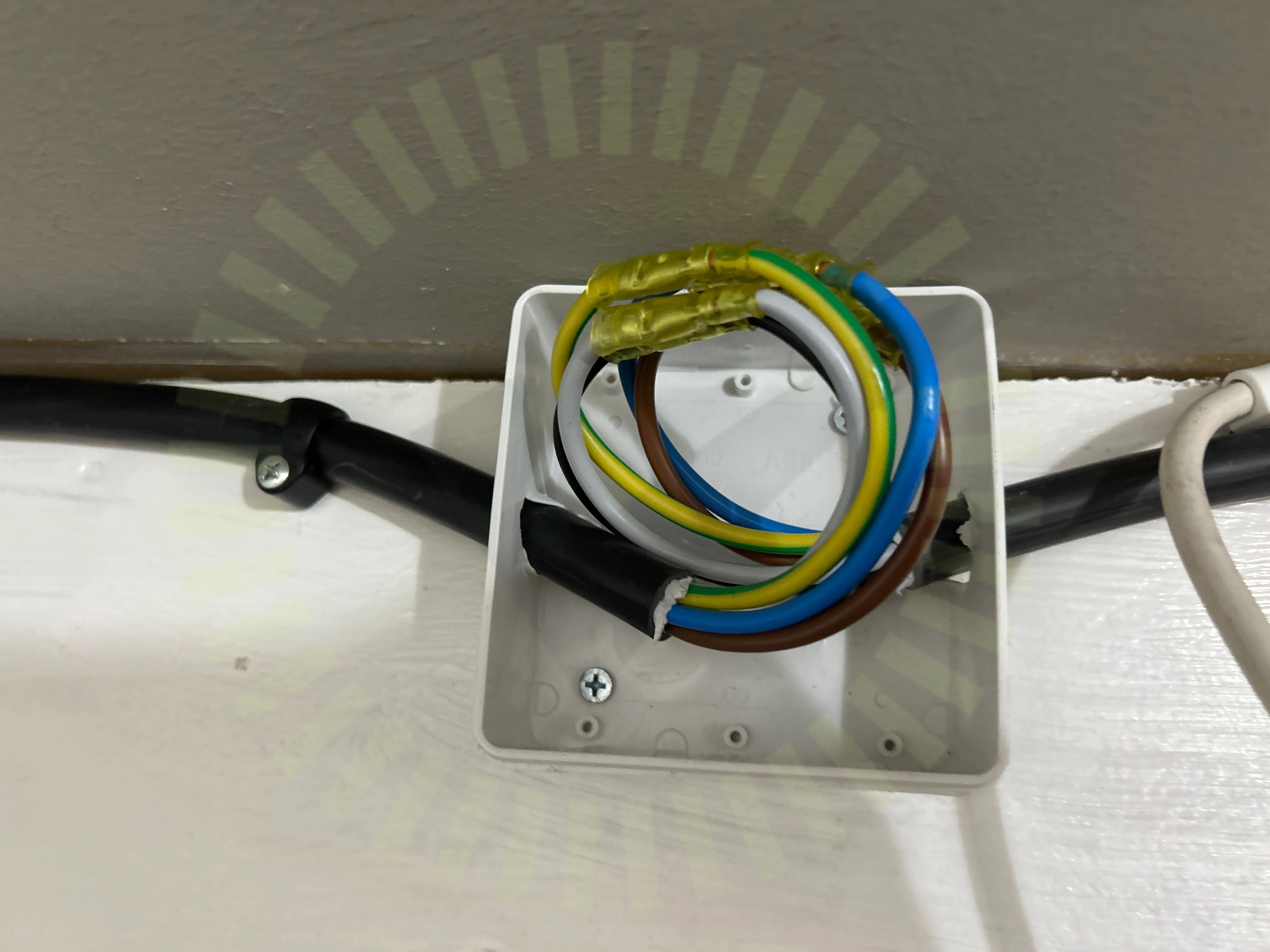

6.1 Enkelisolerade ledare

Inte godkänd

Kopplingsdosa saknar lock. Enkelisolerade ledare ligger öppet.

SS 436 40 00 (412.2.2.1)

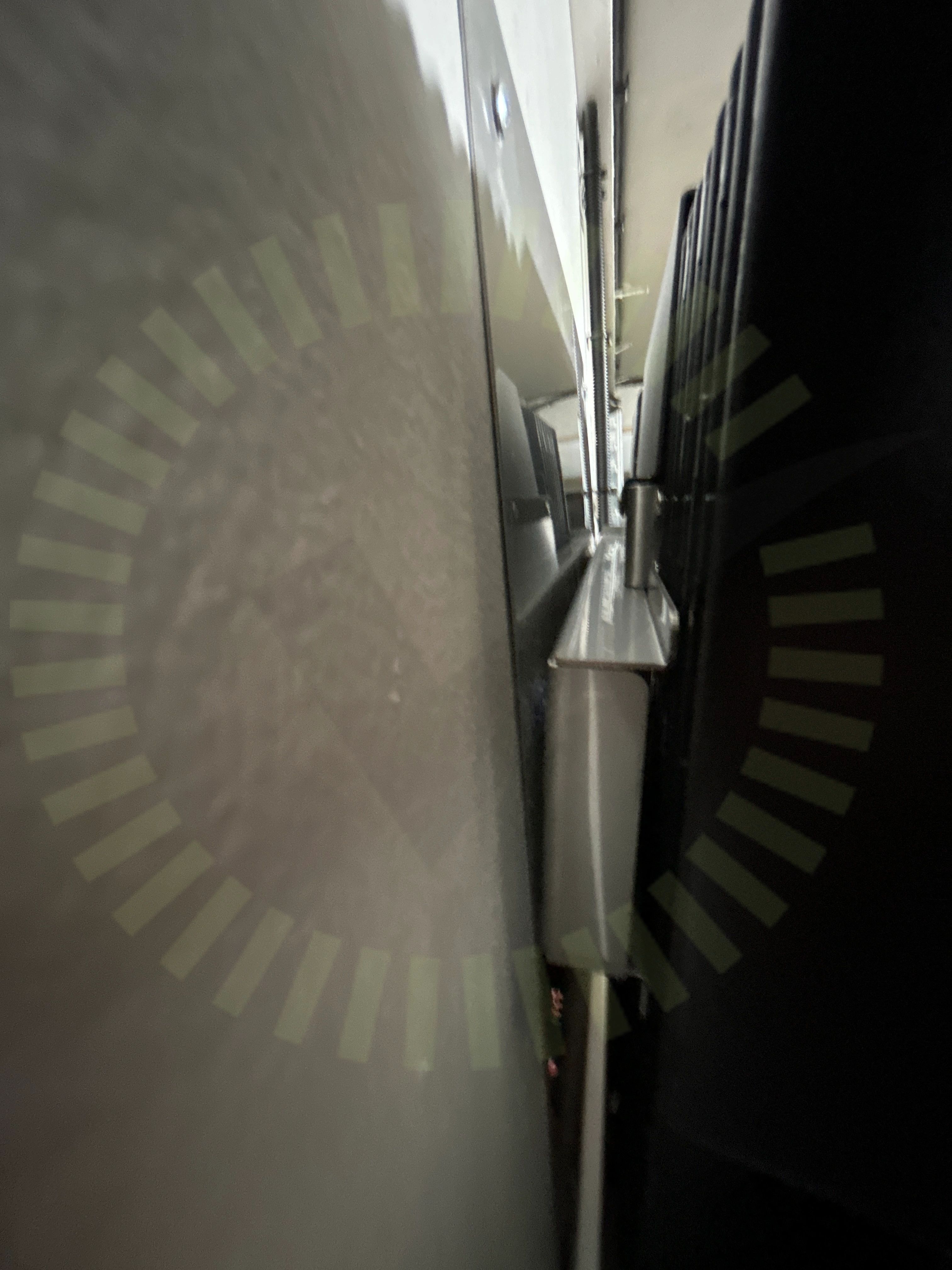

6.2 Placering

Inte godkänd

Växelriktaren sitter inte korrekt monterad i väggen och lutar framåt.

Solax X3-Hybrid Series 5 - 15 kW User Manual, Sida 26

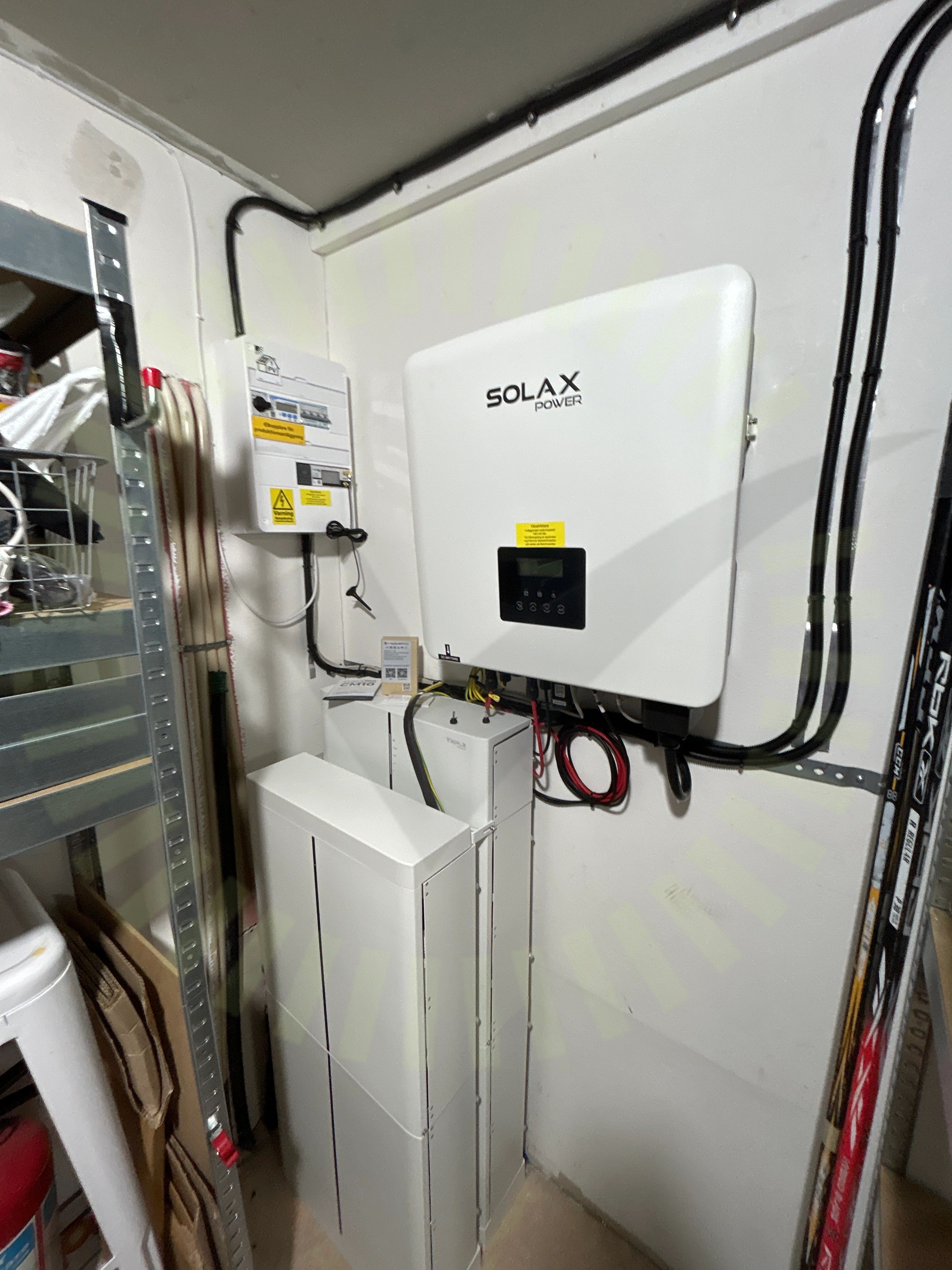

6.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

38/41

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Växelriktare

Anmärkningar

1/1

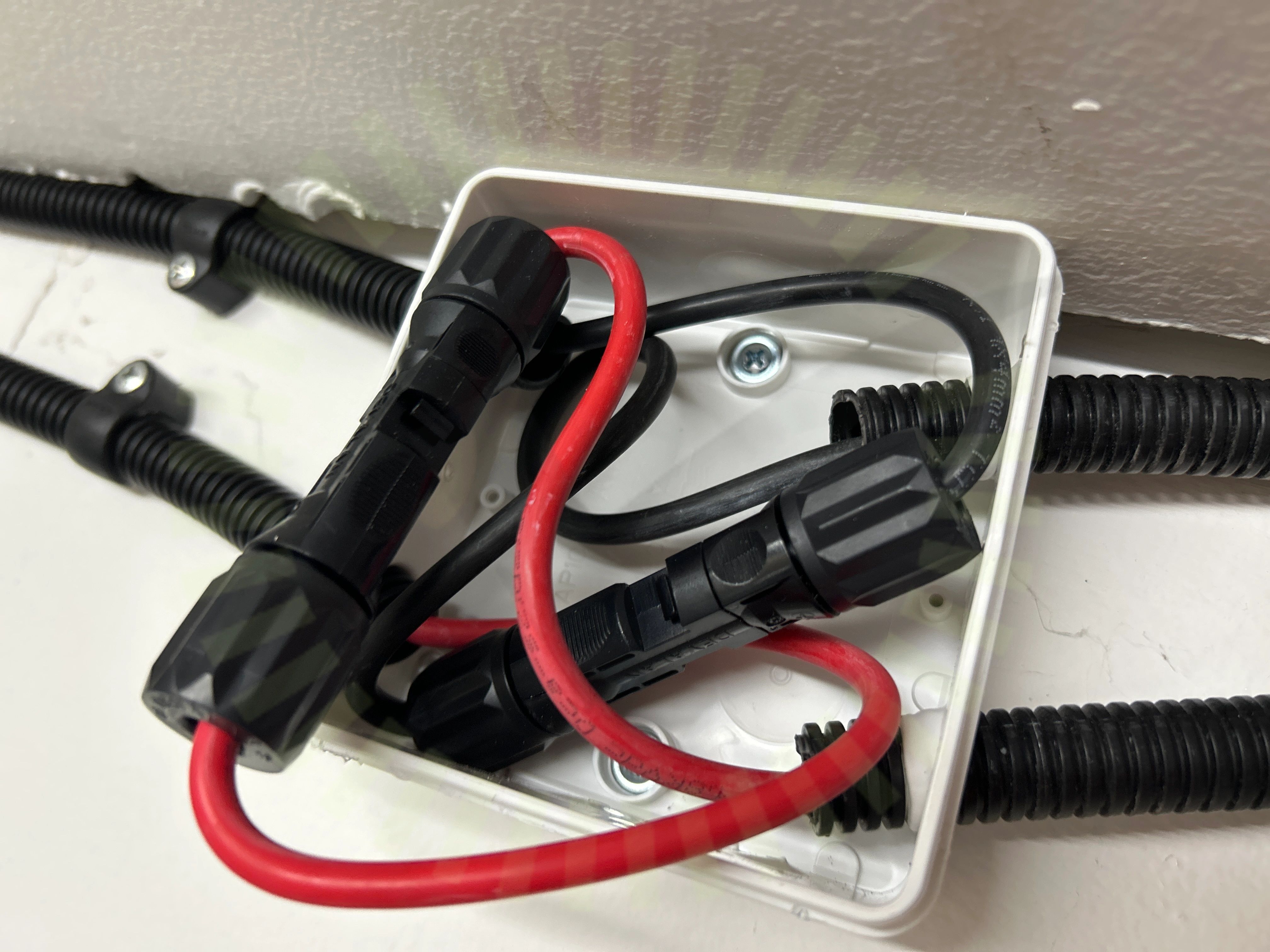

8.1 DC kablage böjradie

Inte godkänd

DC kablagets böjradie är för skarpt.
