Besiktningsrapport

8.9

Installation genom

Nova Solar

Datum

13 juni 2023

Ort

Torslanda, Västra Götalands län

Kabeluppfästning

Håltagning takpanna

Stress på kontakter

92% godkända8% ej godkända

Om installationen

PanelerLongi: LR5-54HIB 390-410

MontagesystemWeland Stål: Falsfäste

MontagesystemWeland Stål: Läktfästen

VäxelriktareHuawei: SUN2000 (12-20KTL)-M2

TillbehörSäkerhetsbrytare AC

Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Elinstallation

Godkända kontrollpunkter

1/1

Anslutning

Tak 1, Longi: LR5-54HIB 390-410

Anmärkningar

1/16

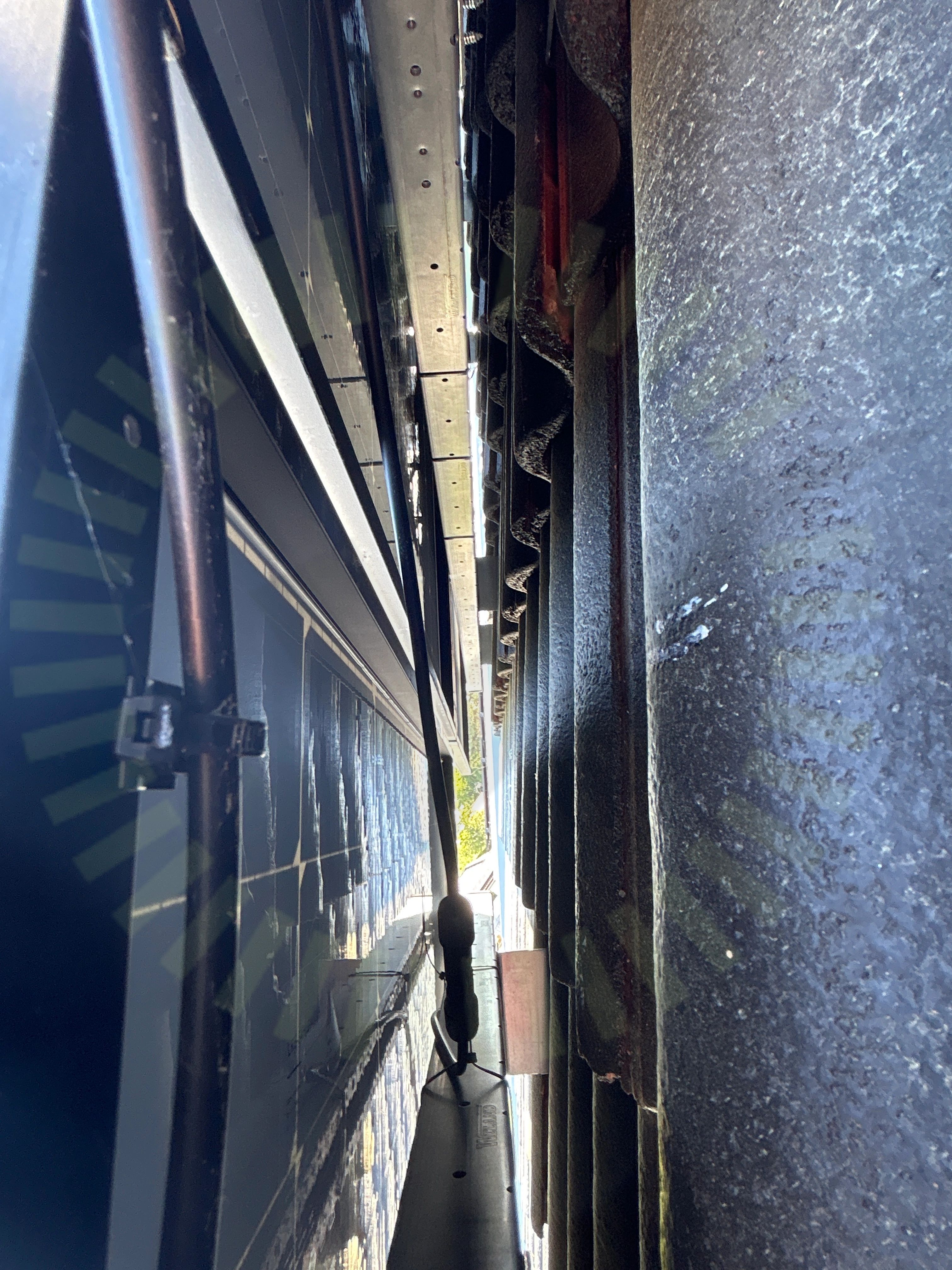

3.1 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00, 712.526

Godkända kontrollpunkter

14/16

Avstånd till takDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonKopplingslådaMellanrumPanelkablagets böjradiePunktbelastningSkuggaSpänningar i ramSträngförläggningÖverlappning

Ej tillgängligt vid besiktning

1/16

Förbindelse av kontakter

Tak 1, Weland Stål: Falsfäste

Anmärkningar

3/20

4.1 Falsfästenas CC

Inte godkänd

Lastberäkning saknas. Kontroll av korrekt mått mot beräkning är inte möjligt.

MA5101 Sid 1 (1) | Version 4 - 221219

4.2 Snö- och Vindlastberäkning

Inte godkänd

Beräkningen är utförd för installation med fotplatta på panntak. Installationen är utförd på falsat plåttak.

Tillverkarens montageanvisningar

4.3 Underbyggnad

Inte godkänd

Lastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt.

Produktdatablad solpanelsfäste PD5102 | Version 3 - 230118 | Sid 1 (1)

Godkända kontrollpunkter

17/20

DC kabel förläggningFalsinfästningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenskarvarVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Tak 1, Weland Stål: Läktfästen

Anmärkningar

3/23

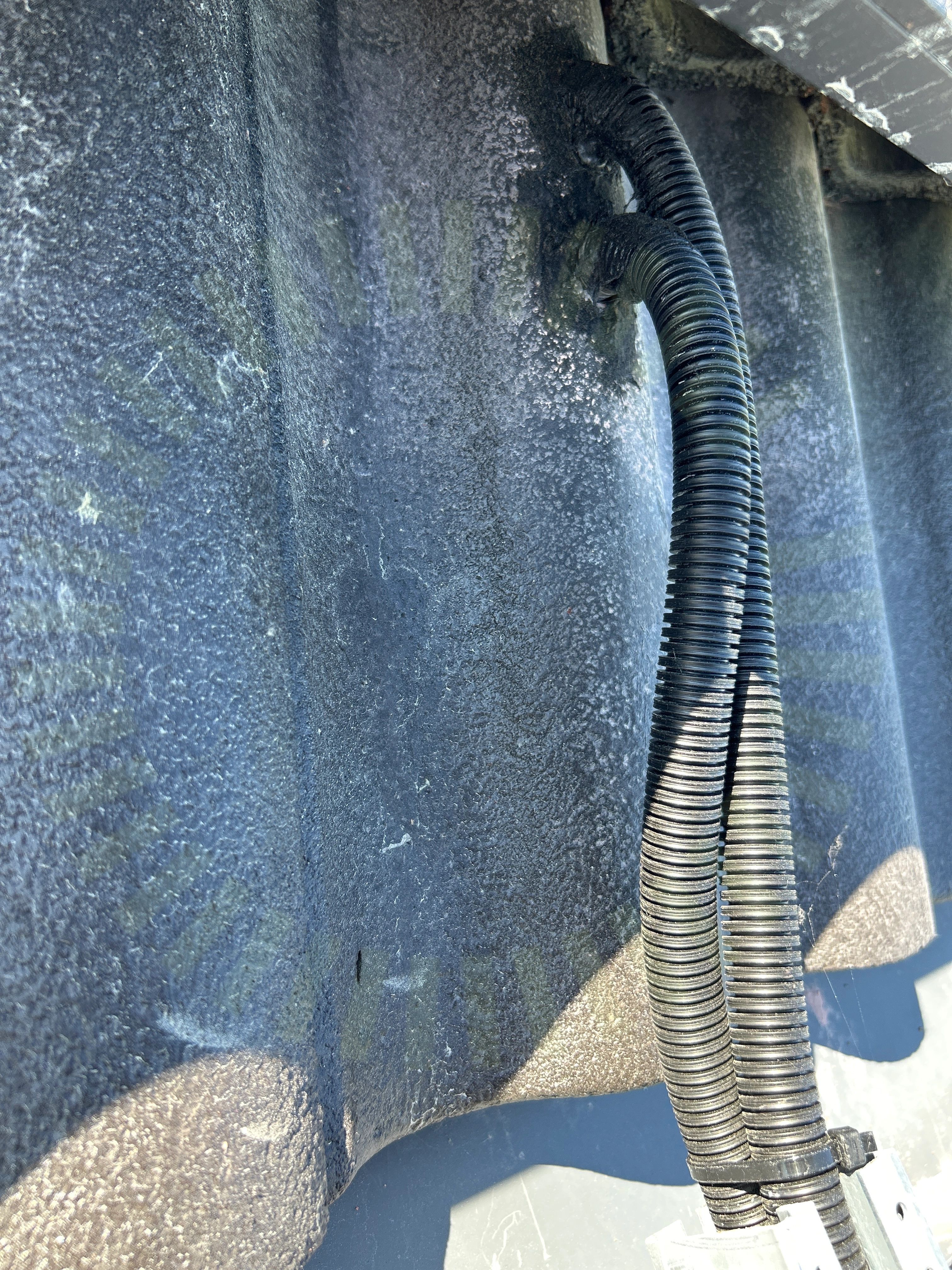

5.1 Håltagning takpanna

Inte godkänd

Genomföring är gjord i takpanna. Genomföringen kommer inte hålla tätt under anläggningens livslängd.

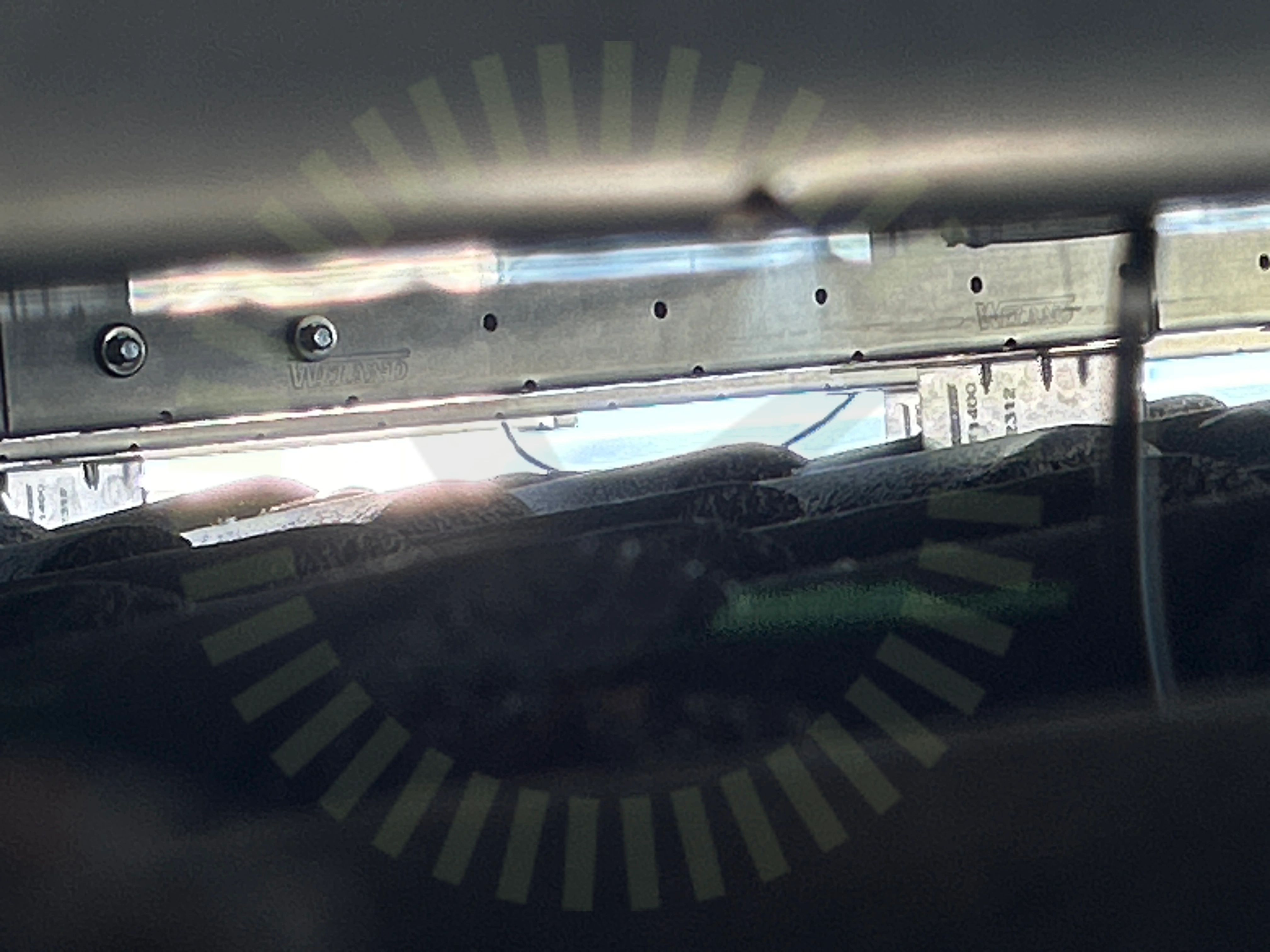

5.2 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

5.3 Underbyggnad

Inte godkänd

Läkten är för klena för den beräknade lasten. Komplettering med fler krokar behövs.

PD5109 | Version 4 - 221028 | Sid 1 (1)

Godkända kontrollpunkter

19/23

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKlämmor rätt förläggningLäktinfästningMittklämma skruvMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Ej tillgängligt vid besiktning

1/23

Takgenomföring

Varselmärkning

Anmärkningar

1/4

6.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/4

Informering av solcellerTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

1/36

7.1 Strängdesign

Inte godkänd

Strängar som är olika storlek är kopplade till samma MPPT.

Godkända kontrollpunkter

35/36

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter förskruvningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterMärkningSkadat kablageSäkringsdimensionSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
