Besiktningsrapport

8.6

Installation genom

Svea Solar

Datum

24 oktober 2023

Ort

Järfälla, Stockholms län

PEN-ledare

Skenornas infästning

Kabeluppfästning

+ 4

88% godkända

12% ej godkända

Om installationen

Paneler

Longi: LR5-54HPB

Montagesystem

ESDEC Lutande Panntak

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Tillbehör

Undercentral

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Tak 1, ESDEC Lutande Panntak (26)Tak 1, Longi: LR5-54HPB (17)Undercentral (7)Varselmärkning (5)Växelriktare (35)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Ej tillgängligt vid besiktning

1/3

Avtal

Tak 1, ESDEC Lutande Panntak

Anmärkningar

4/26

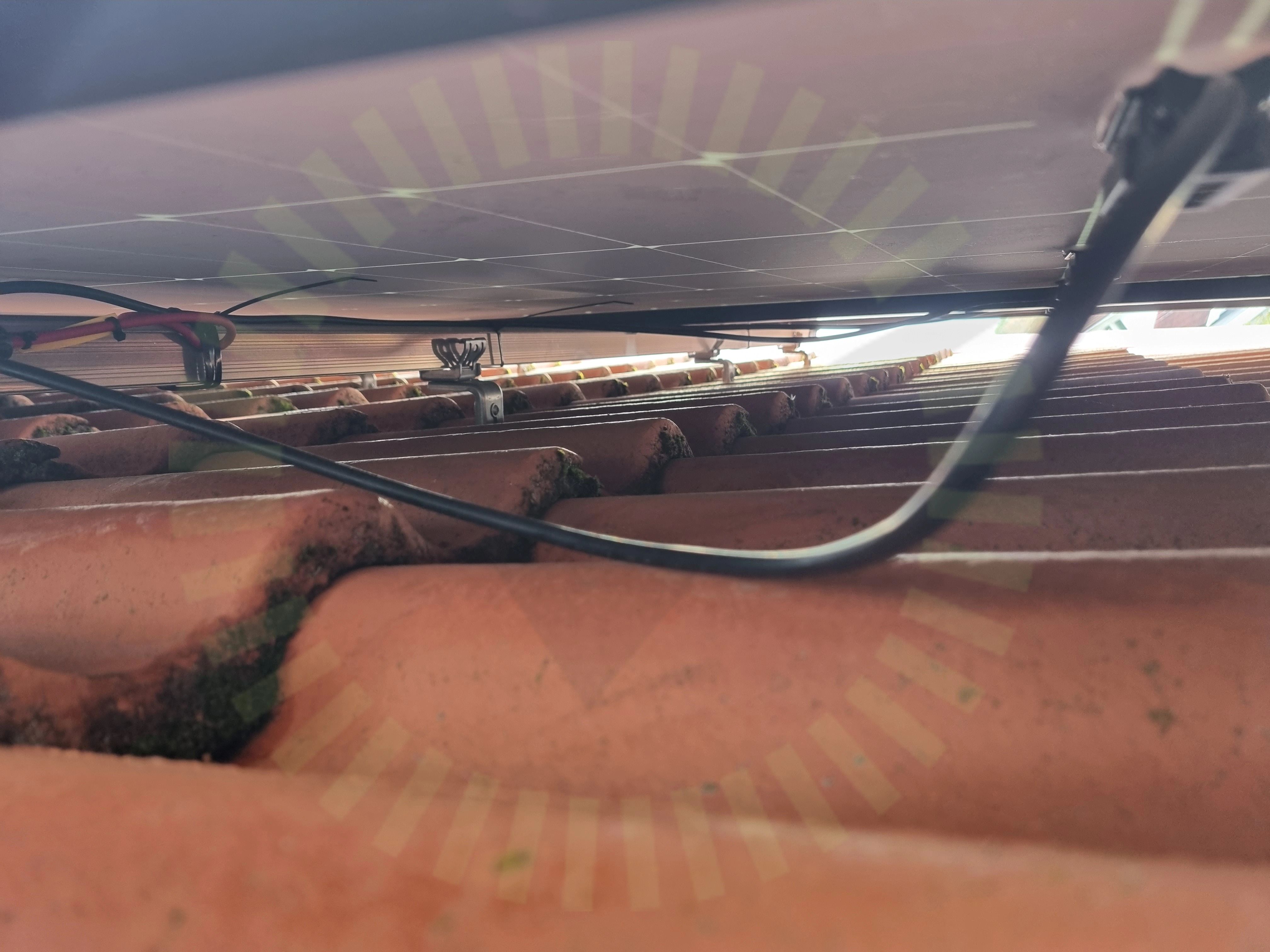

2.1 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)

2.2 Skenornas infästning

Inte godkänd

Skeninfästning är felaktigt utförd. Gafflarna måste ligga på skenan även om infästningen är skruvad.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

2.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

2.4 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt. Uppmätt cirka 800mm

Snö- och vindlastberäkning

Godkända kontrollpunkter

22/26

DC kabel förläggning

Dräneringskanal

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans placering i skena

Läktinfästning

Mittklämmor

Panelstorlek

Råspontsinfästning

Skador

Skenans utstick för klämma

Skenornas överhäng

Skenskarvar

Säkerhetsavstånd

Takets lutning

Takgenomföring

Takkrokens höjdjustering

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Tak 1, Longi: LR5-54HPB

Anmärkningar

2/17

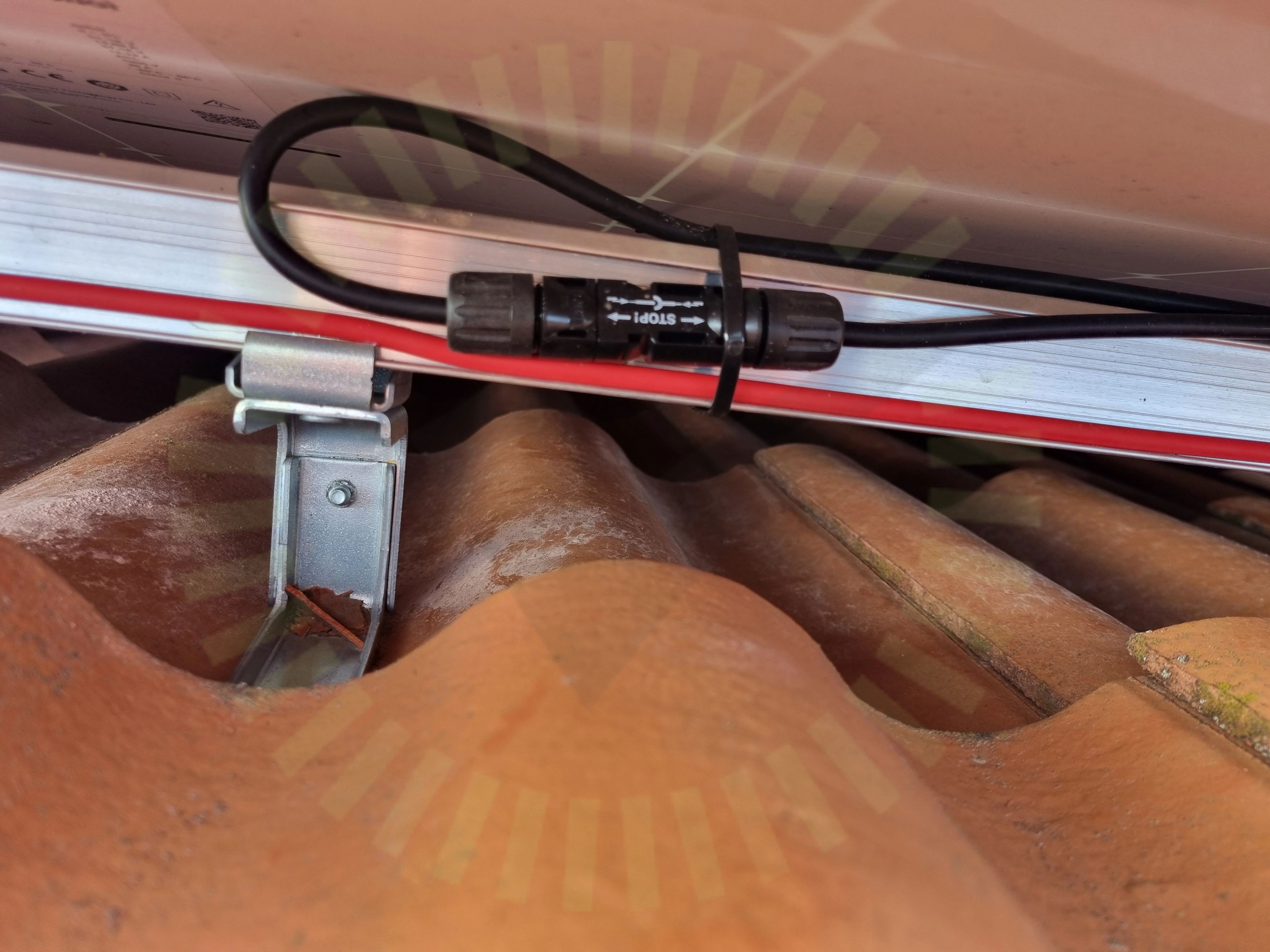

3.1 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

MA711 (se_en) Monteringsanvisningar, Sida 4

3.2 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie. Skarp böj ur kopplingslåda

Installation Manual for LONGi Solar PV Modules, V15, Sida 25

Godkända kontrollpunkter

15/17

Avstånd till tak

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Förläggning DC kontakter

Klämmornas placering

Mellanrum

Panelkablaget generell böjradie

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Överlappning

Undercentral

Anmärkningar

1/7

4.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

6/7

Böjradie

Förskruvningar

Infästning

IP-Klassning

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

2/5

5.1 Tillförlitligt fäst

Inte godkänd

Vald märkning kommer inte sitta kvar under anläggningens förväntade livslängd.

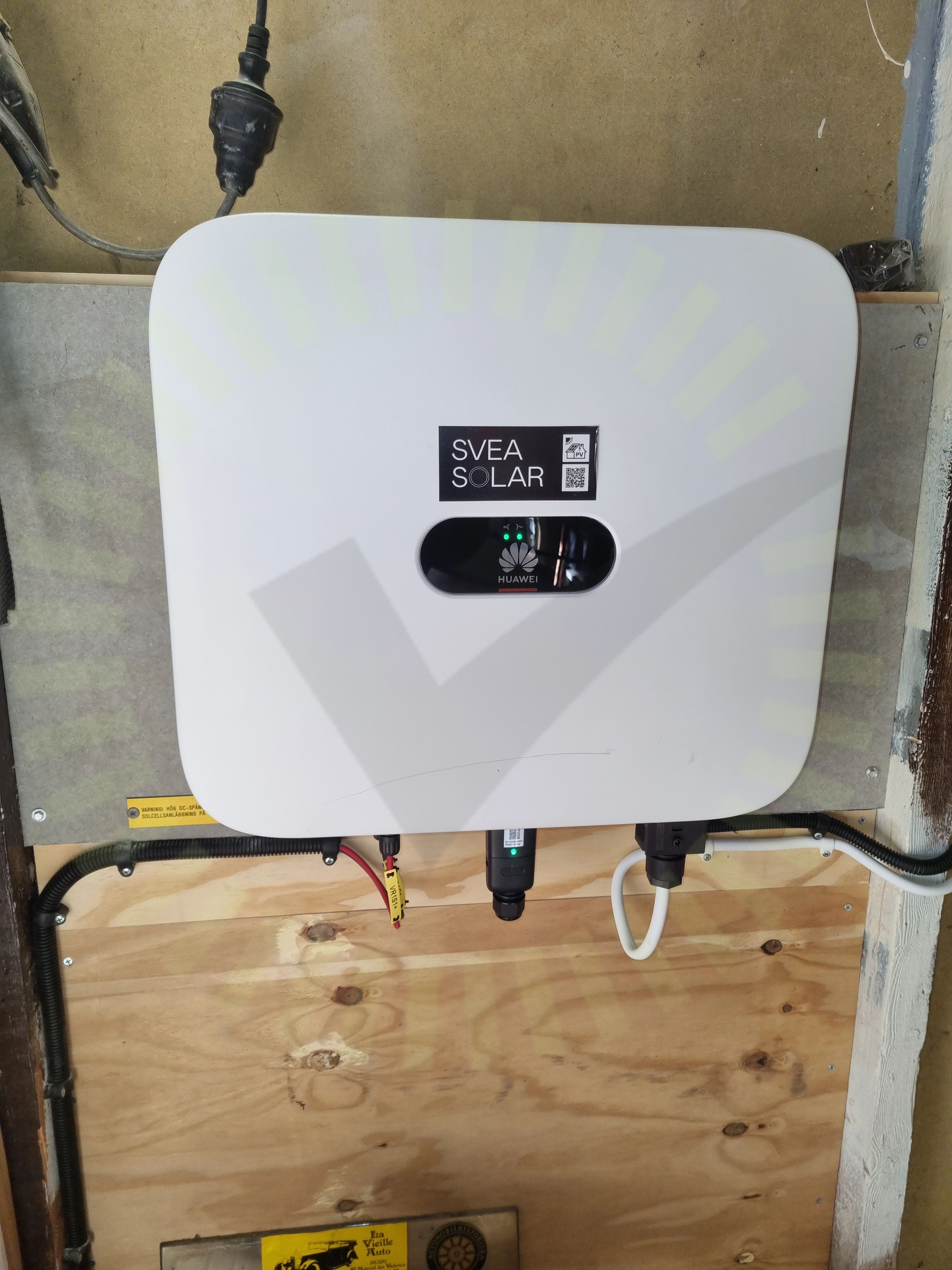

5.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/5

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Växelriktare

Anmärkningar

1/35

6.1 Identifiering

Inte godkänd

Märkning är inte utfört så det är tydligt vad som tillhör vad. Vad går säkringen till

SS 436 40 00 (514.1)

Godkända kontrollpunkter

33/35

AC anslutning växelriktare

AC Böjradie

AC Kablage förläggning

Anslutning av ledare

Avstånd närliggande objekt

Avstånd till hav

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Kontakter anslutning

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Genomföringar

Huvudsäkring

Infästning

Jordning av chassi

Kabeldimensionering

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Säkringsdimension

Tillgänglighet

Ventilation

Väderbeständigt material

Växelriktarens IP klassning

Ej tillgängligt vid besiktning

1/35
