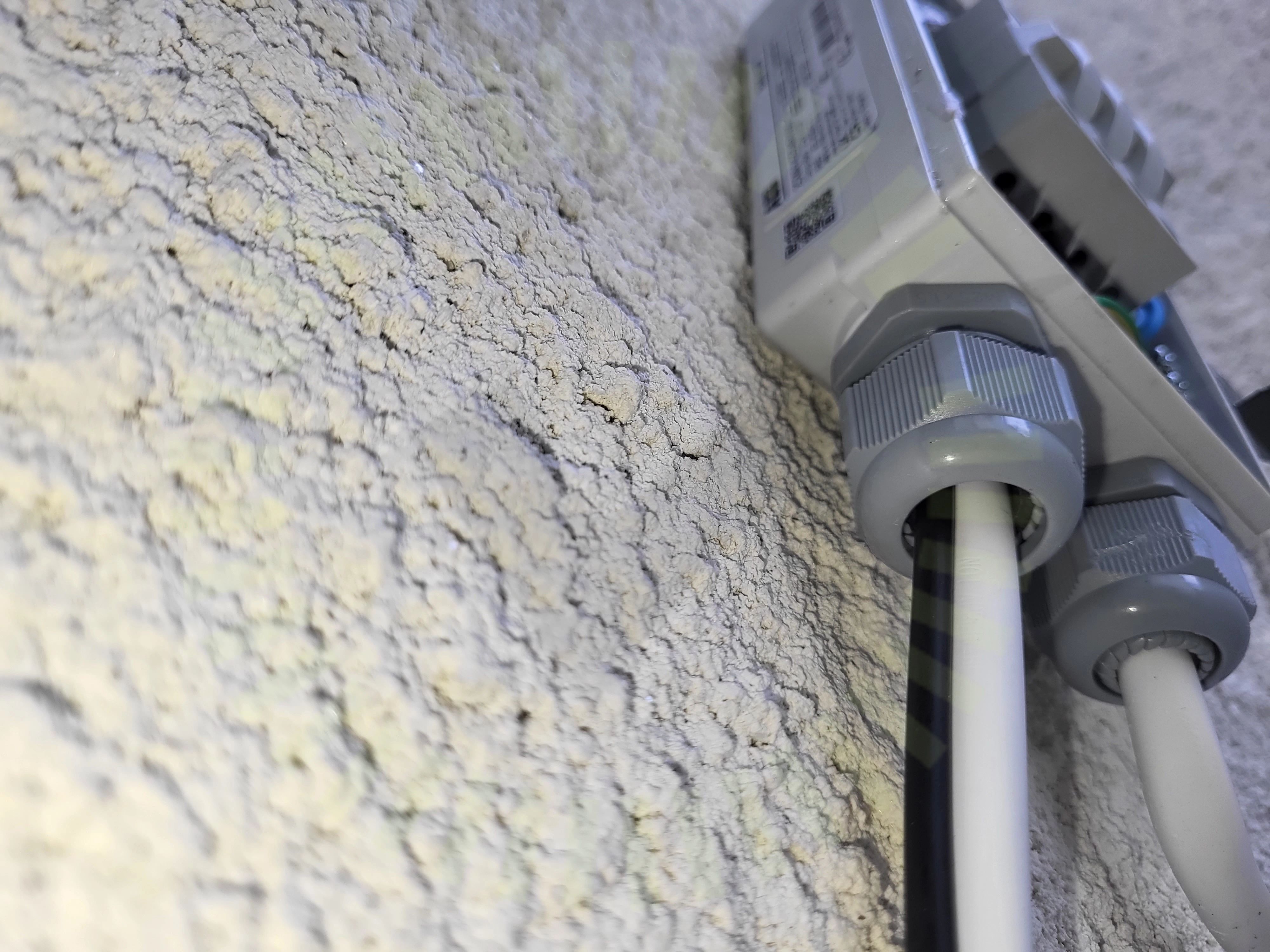

2.1 Kabelinföringar
Inte godkändFörskruvning avsedd för en kabel har två kablar i sig.
Besiktningsrapport
9.4
Installation genom
Skandica Solar
Datum
8 november 2023
Ort
Mölnlycke, Västra Götalands län
93% godkända7% ej godkända
Om installationen
PanelerLongi: LR5-54HPB
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareSunGrow: SG5-12RT
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Säkerhetsbrytare AC
Anmärkningar
1/7Godkända kontrollpunkter
6/7Anslutningar i brytareEgenskaperIdentifieringInfästningPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, Longi: LR5-54HPB
Anmärkningar
1/17

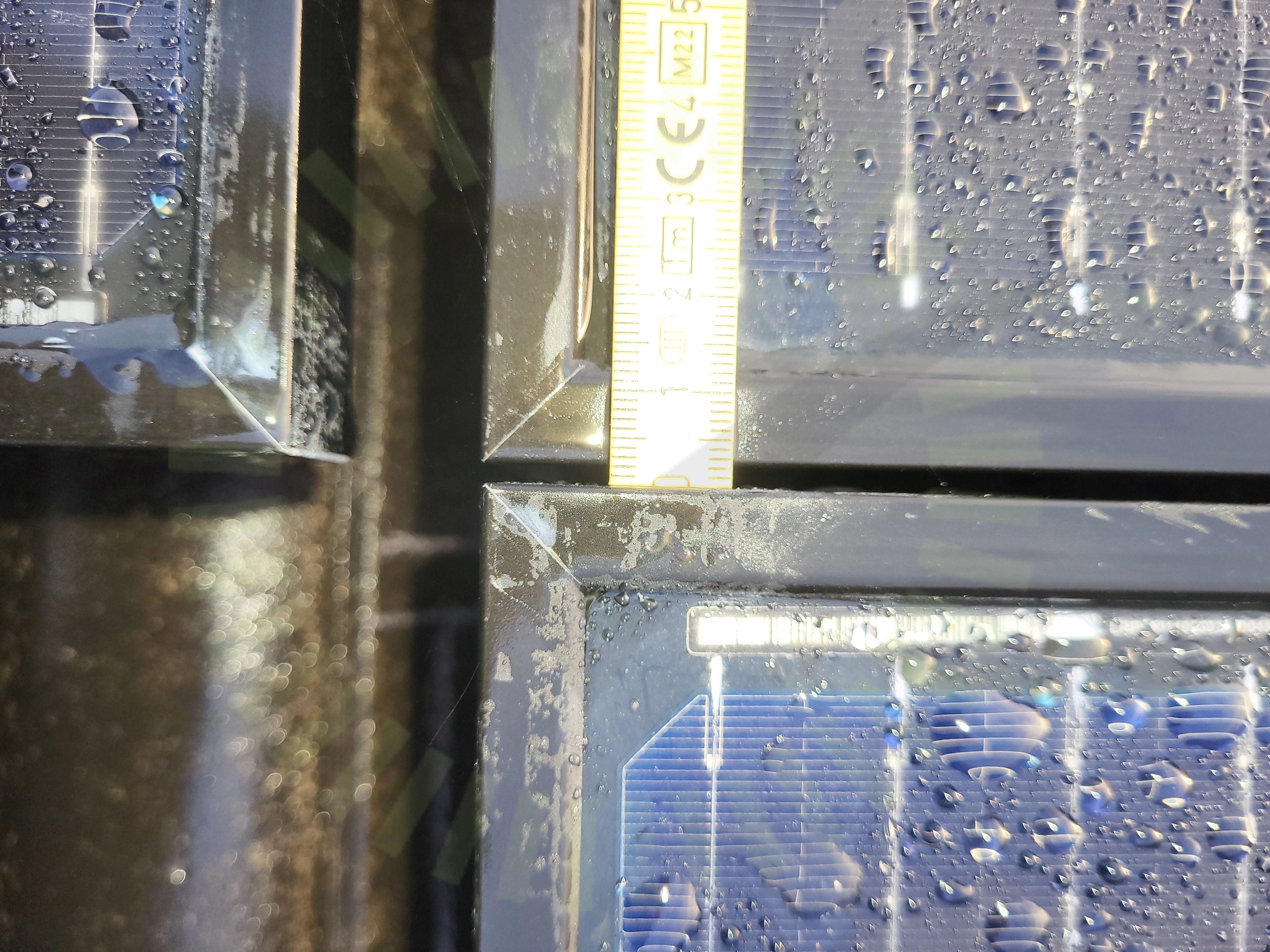

3.1 Mellanrum
Inte godkändPaneler är inte separerade med korrekt avstånd.
Installation Manual for LONGi Solar PV Modules, V15, Sida 13
Godkända kontrollpunkter
16/17Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonPanelkablaget generell böjradiePanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
2/23

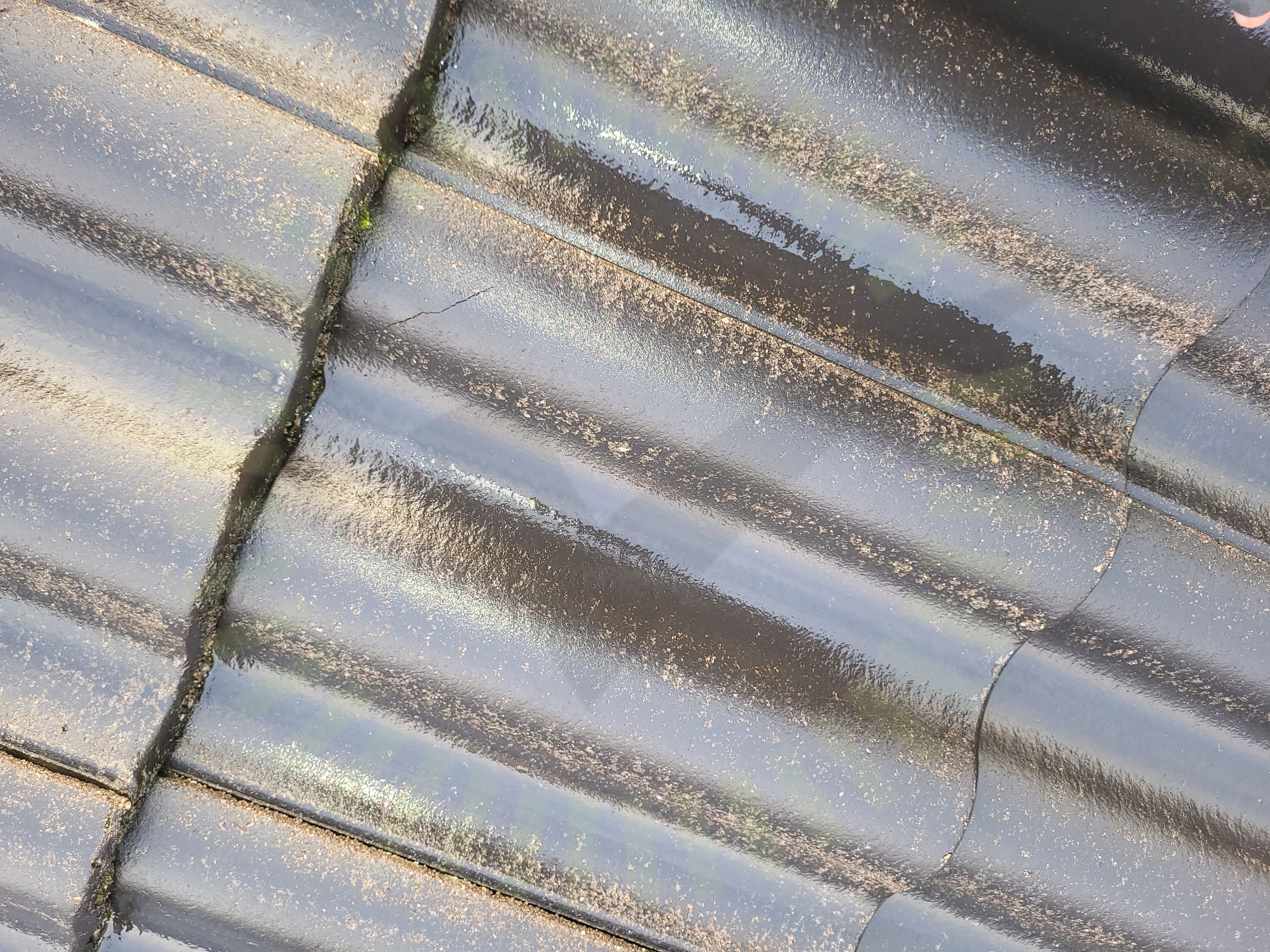

4.1 Skador
Inte godkändSkador noterade på takpannor.

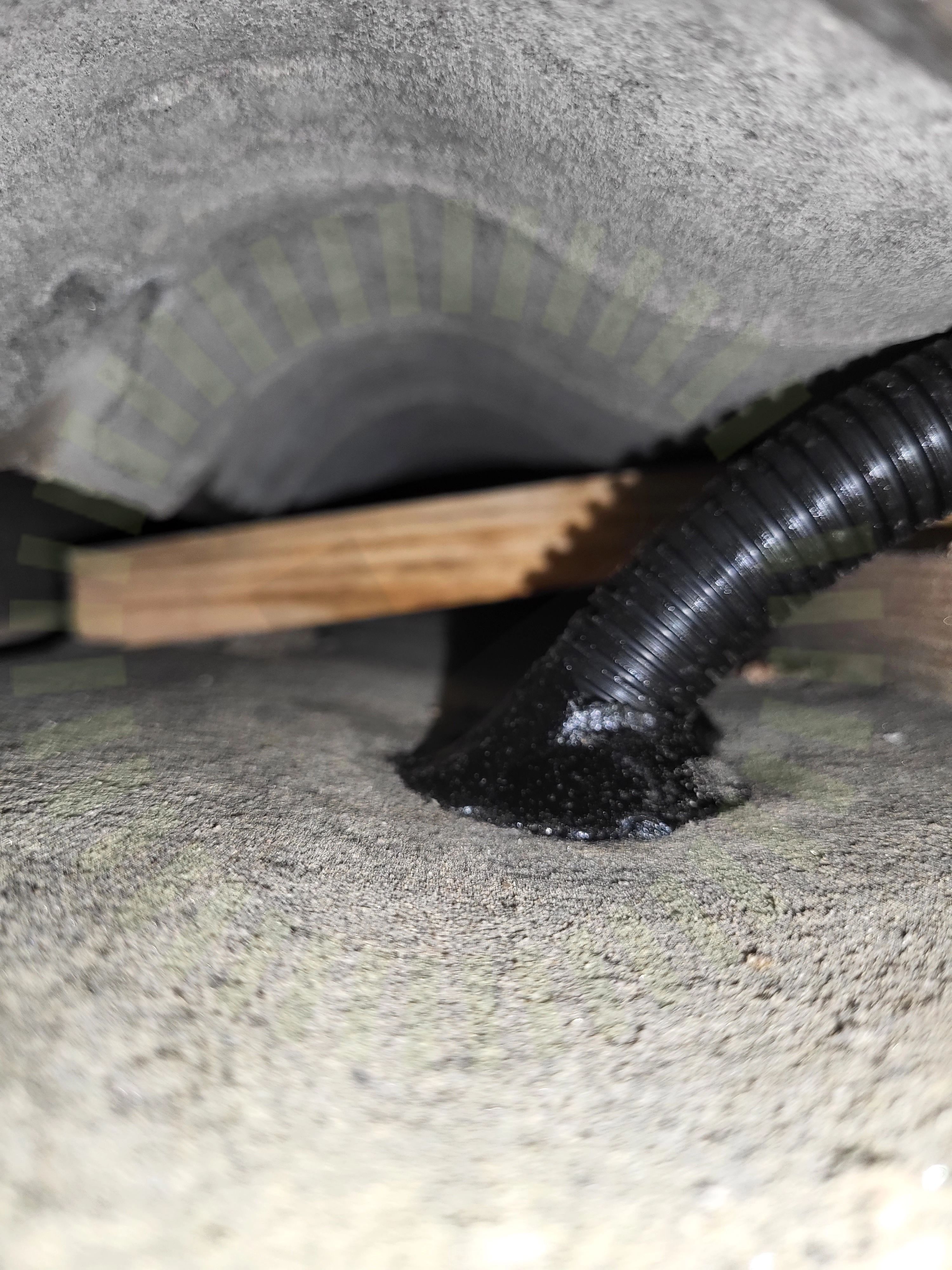

4.2 Takgenomföring
Inte godkändTakgenomföring är inte fackmässigt utförd.
Godkända kontrollpunkter
21/23Bärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorPotentialutjämningsledareSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor
Undercentral
Anmärkningar
1/7
5.1 PEN-ledare
Inte godkändInstallation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.
SS 436 40 00, utgåva 4 (543.4.1)
Godkända kontrollpunkter
6/7FasskenaInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
2/5

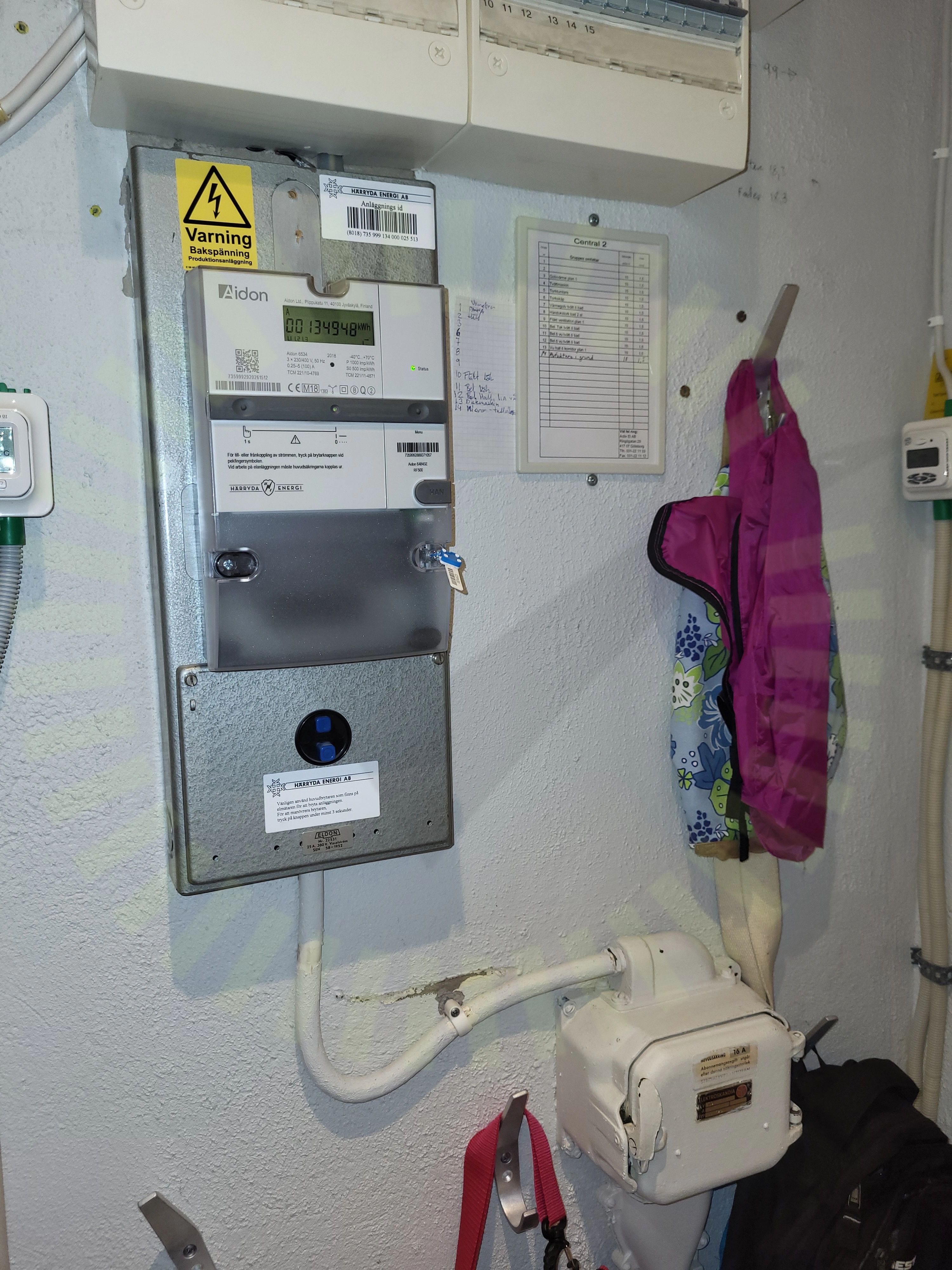

6.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)

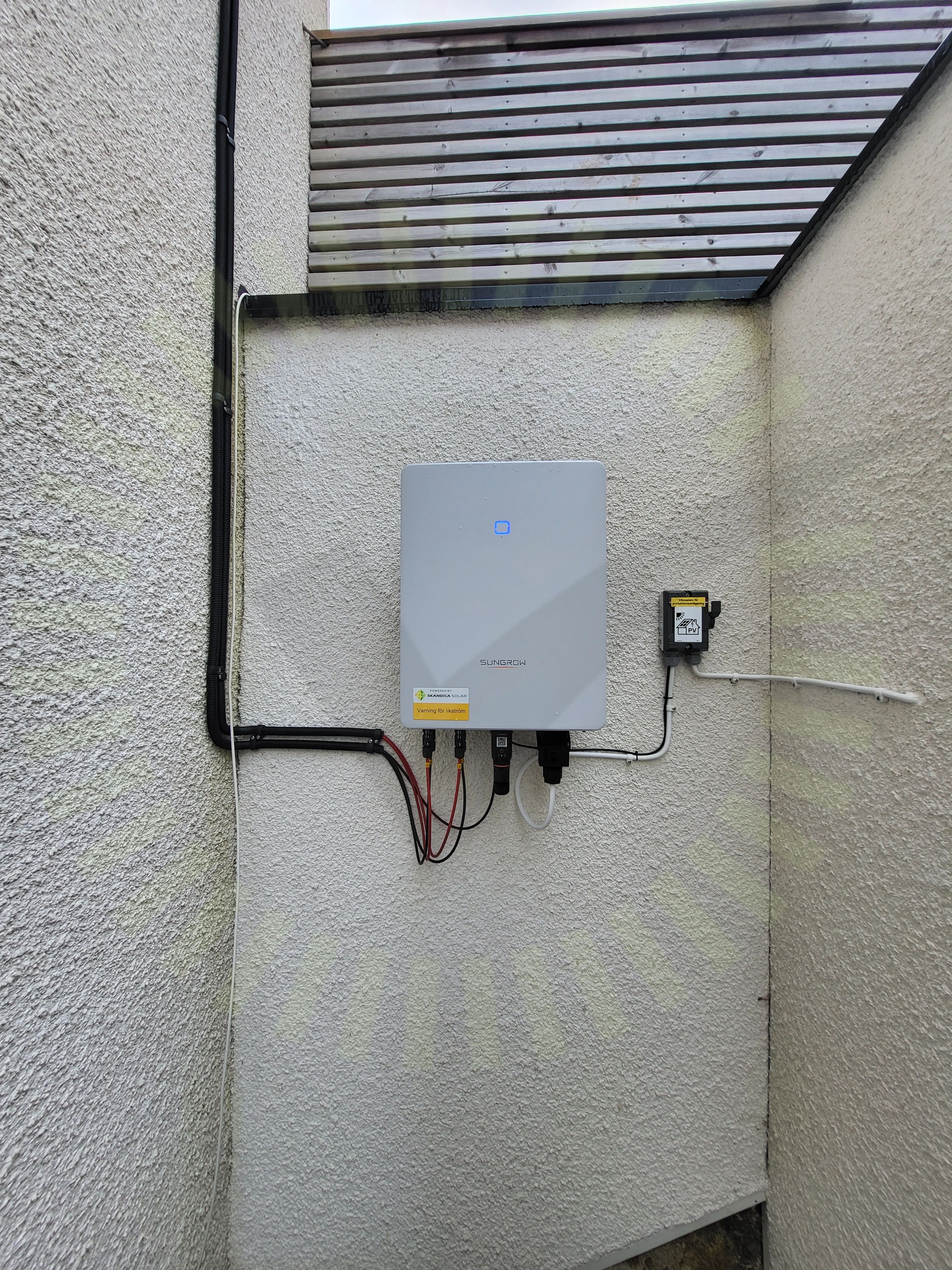

6.2 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler, märkning bristfällig. Saknar information om att spänningssatta delar inte går att frånkoppla.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
3/5Missvisande varselmärkningTillförlitligt fästVarning för backspänning
Växelriktare
Anmärkningar
3/367.1 DC Max Ström
RekommendationSträngens maximala ström överstiger växelriktarens specifikationer vilket leder till något förlorad produktion.
SG3.0-20RT-UEN-Ver18-202212, Sida 112-121

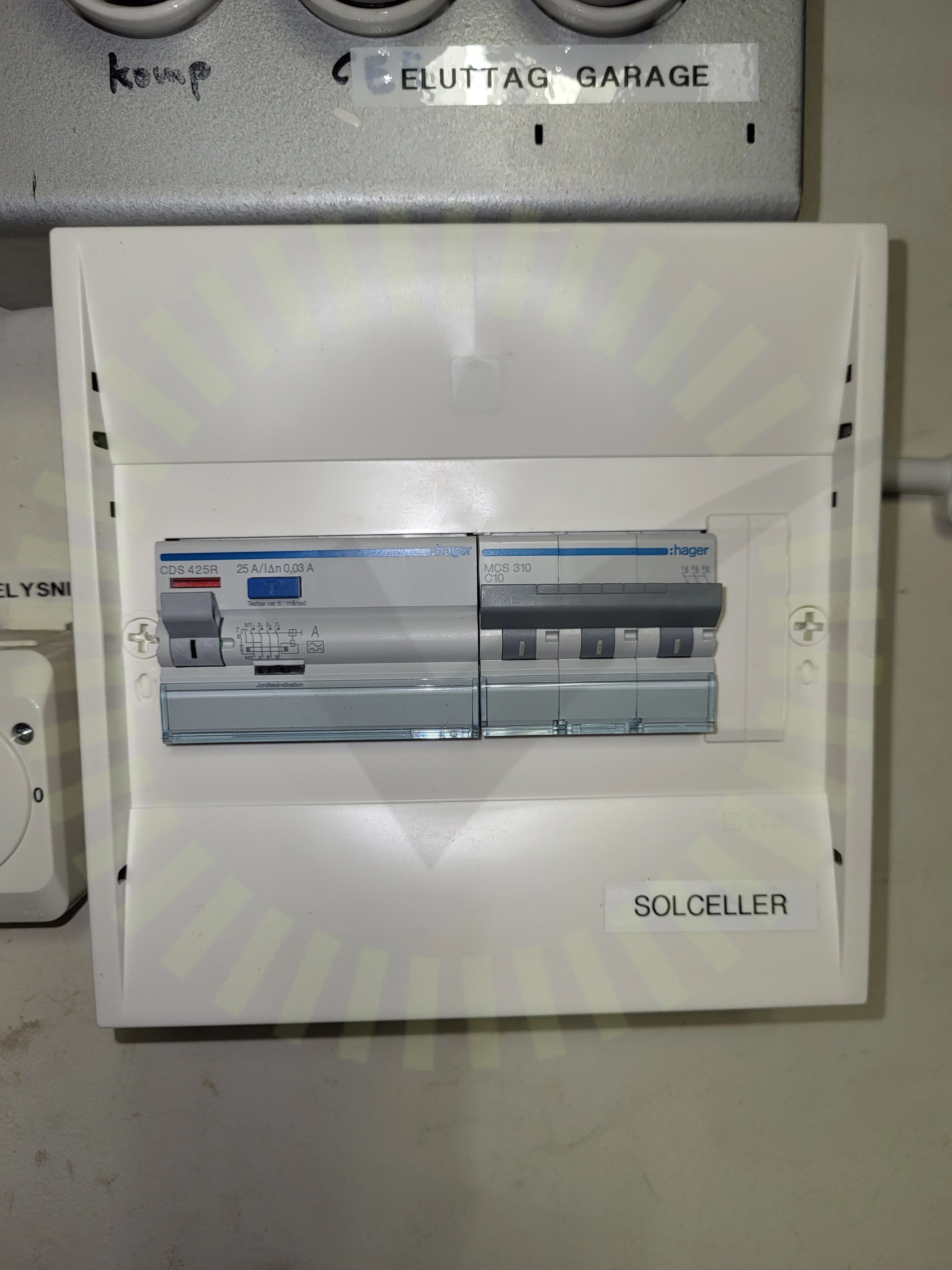

7.2 Jordfelsbrytare
RekommendationJordfelsbrytaren bryter inte på rekommenderad mA.
SG3.0-20RT-UEN-Ver18-202212, Sida 34

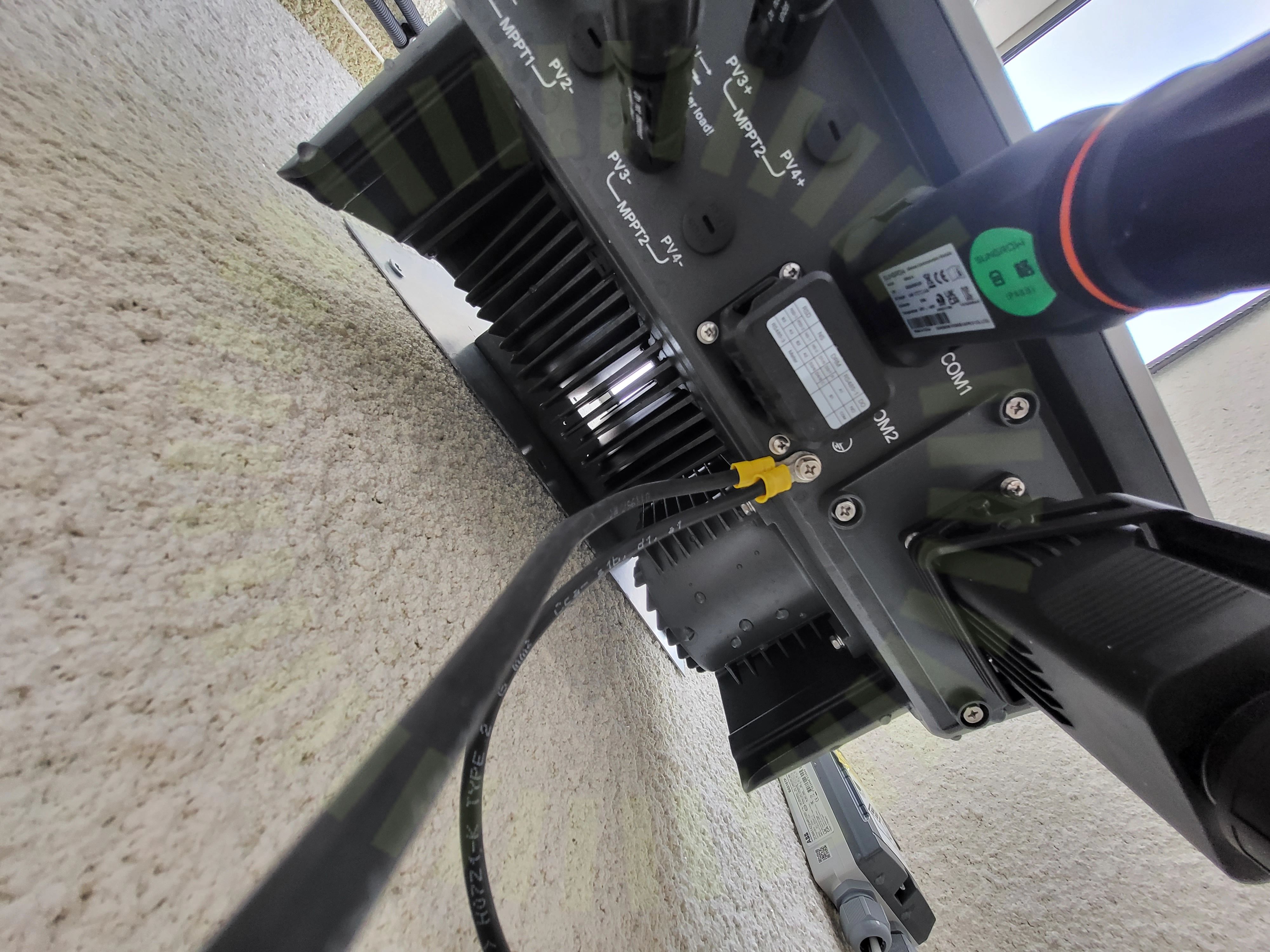

7.3 Jordning av chassi
Inte godkändJordkabeln är av fel färg, Jordledaren ska vara grön/gul.
SG3.0-20RT-UEN-Ver18-202212, Sida 32-34
