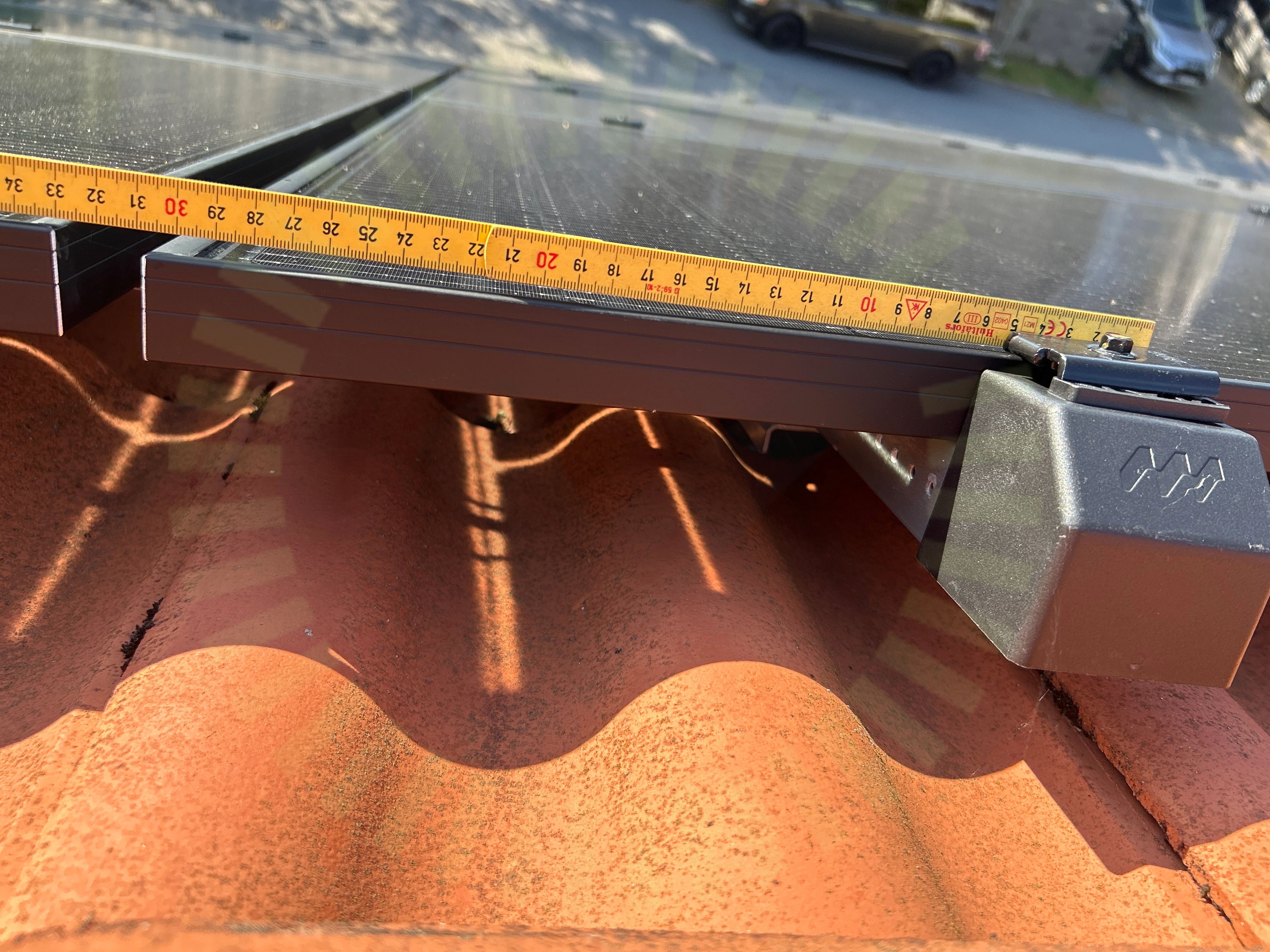

2.1 Fästens placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
DMEGC Photovoltaic Modules Installation Manual, Ver: 202311, Sida 13
Besiktningsrapport
9.0
Installation genom
Stockholm Solkraft
Datum
5 september 2024
Ort
Älvsjö, Stockholms län
91% godkända9% ej godkända
Om installationen
PanelerDMEGC: DM(XXX)M10RT-B54HBT
MontagesystemNordmount Panntak: Bärläkt
BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP
TillbehörSäkerhetsbrytare AC
TillbehörEastron: Sigen Sensor TP-CT120-DH
Installerad av Stockholm Solkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
DMEGC: DM(XXX)M10RT-B54HBT
Anmärkningar
1/18Godkända kontrollpunkter
17/18Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmans överlappningKlämmornas storlekKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Eastron: Sigen Sensor TP-CT120-DH
Godkända kontrollpunkter
6/6Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage
Nordmount Panntak: Bärläkt
Anmärkningar
3/28

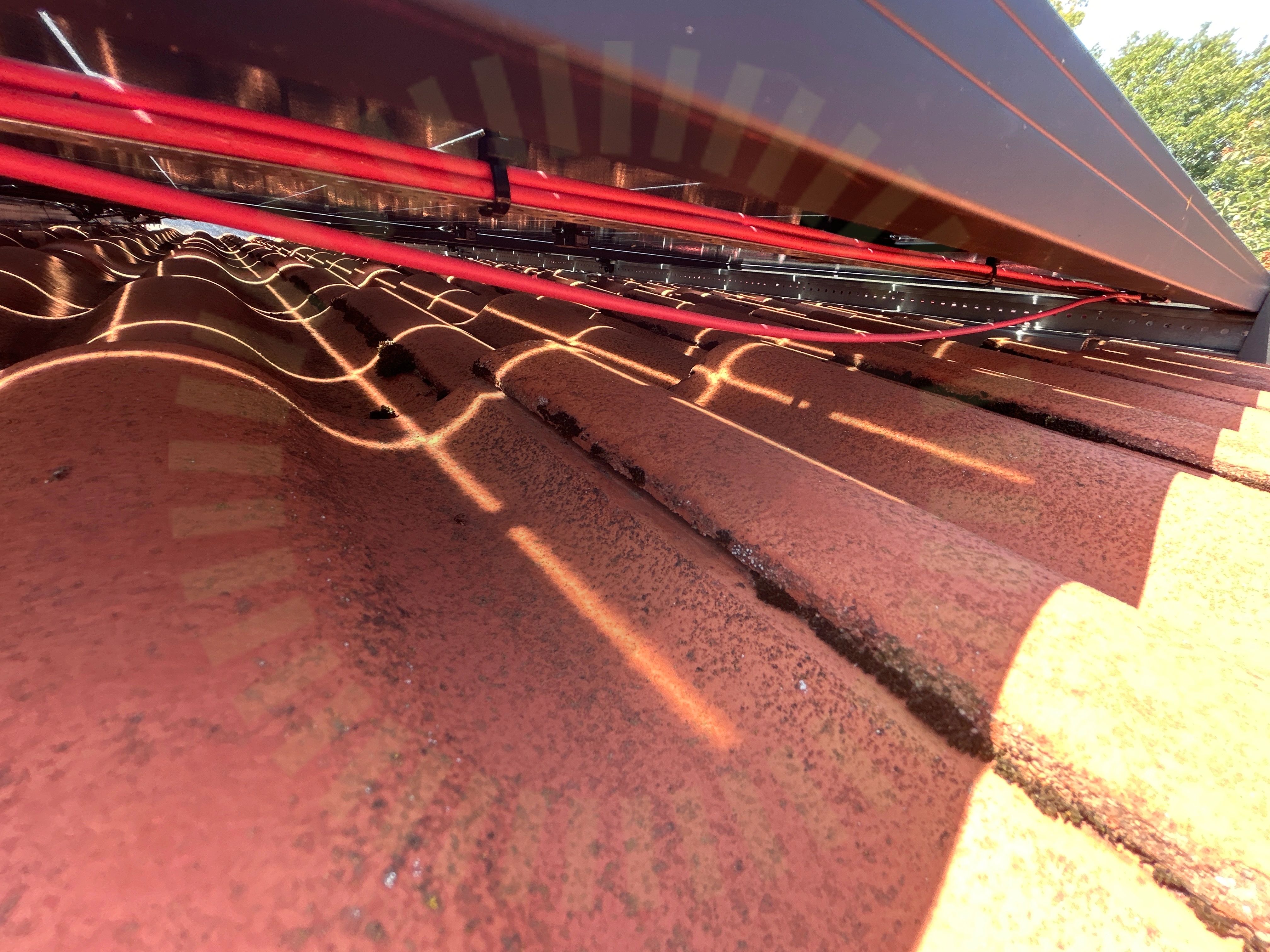

4.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd. Kabel hänger lång sträcka utan uppfästning.
SS 436 40 00 (712.522.101)

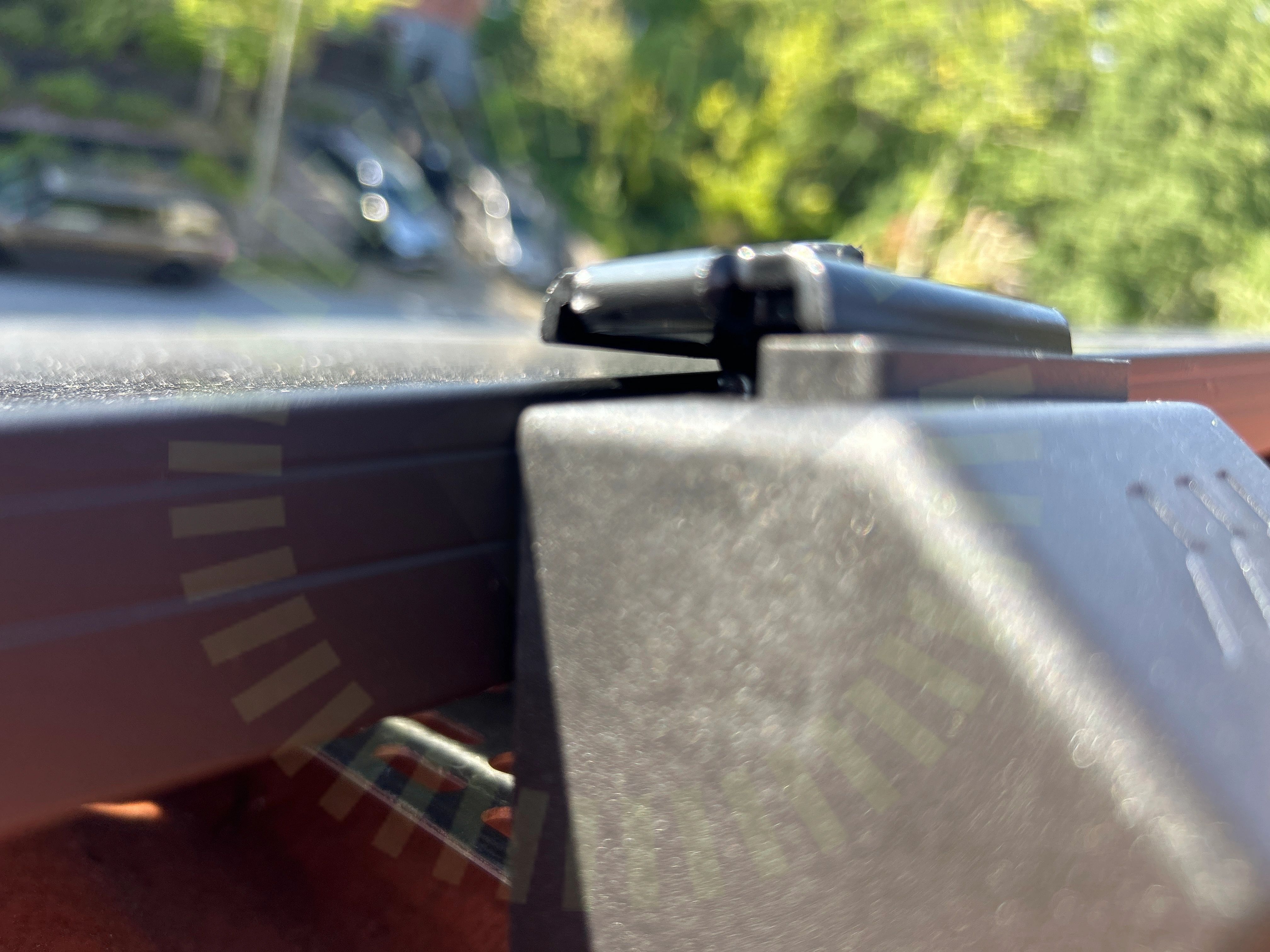

4.2 Ändklämmor
Inte godkändÄndklämma ligger inte korrekt mot panelens ram.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 6-7

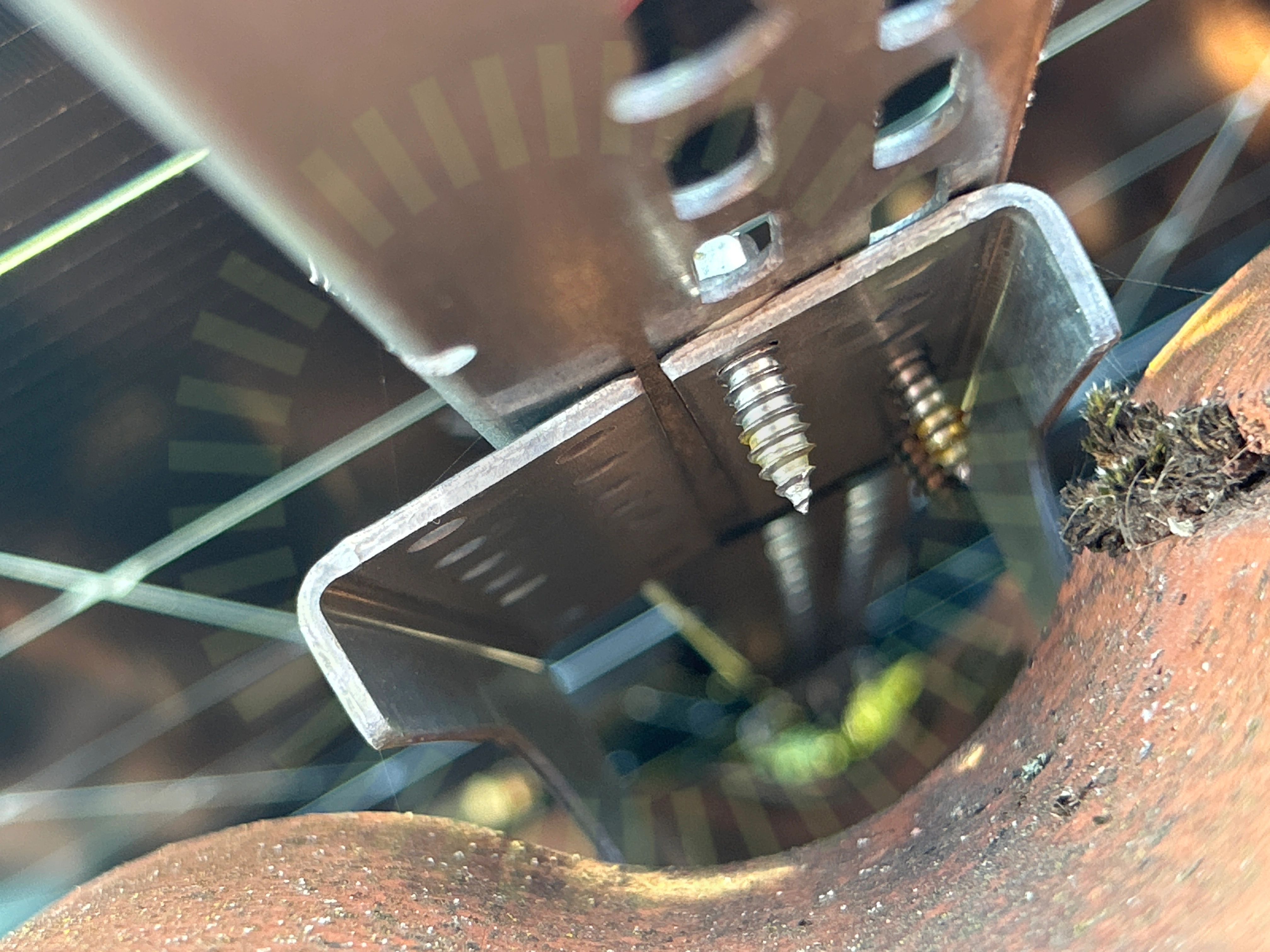

4.3 Skenornas infästning
Inte godkändSkruvarna är endast fästa på ena sidan av takkroken.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 3
Godkända kontrollpunkter
21/28Använd skruvBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaKlämmornas överlappningMittklämmorPotentialutjämningsledareShimsSkadorSkenans utstick för klämmaSkenornas överhängSkenskarvarSnö- och VindlastberäkningStående skenorSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaVäderbeständigt material
Ej tillgängligt vid besiktning
4/28LäktinfästningRåspontsinfästning metod 1Råspontsinfästning metod 2Takgenomföring
Nordmount Panntak: Bärläkt
Anmärkningar
1/1

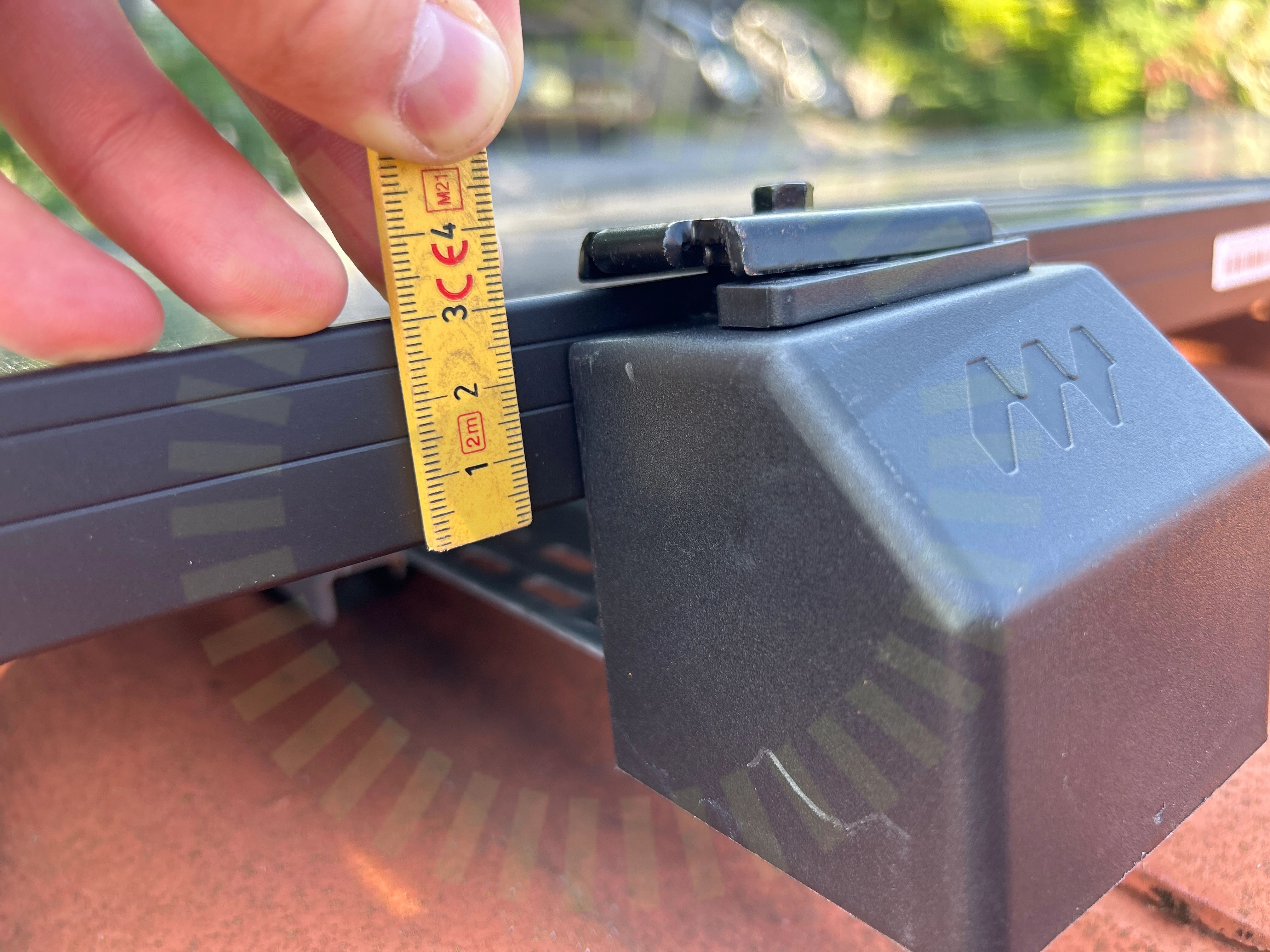

5.1 Ändlock
Inte godkänd35mm ändlock monterat med 30mm panel.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 6
SigenEnergy: SigenStor EC 5.0-25.0 TP
Anmärkningar
4/46

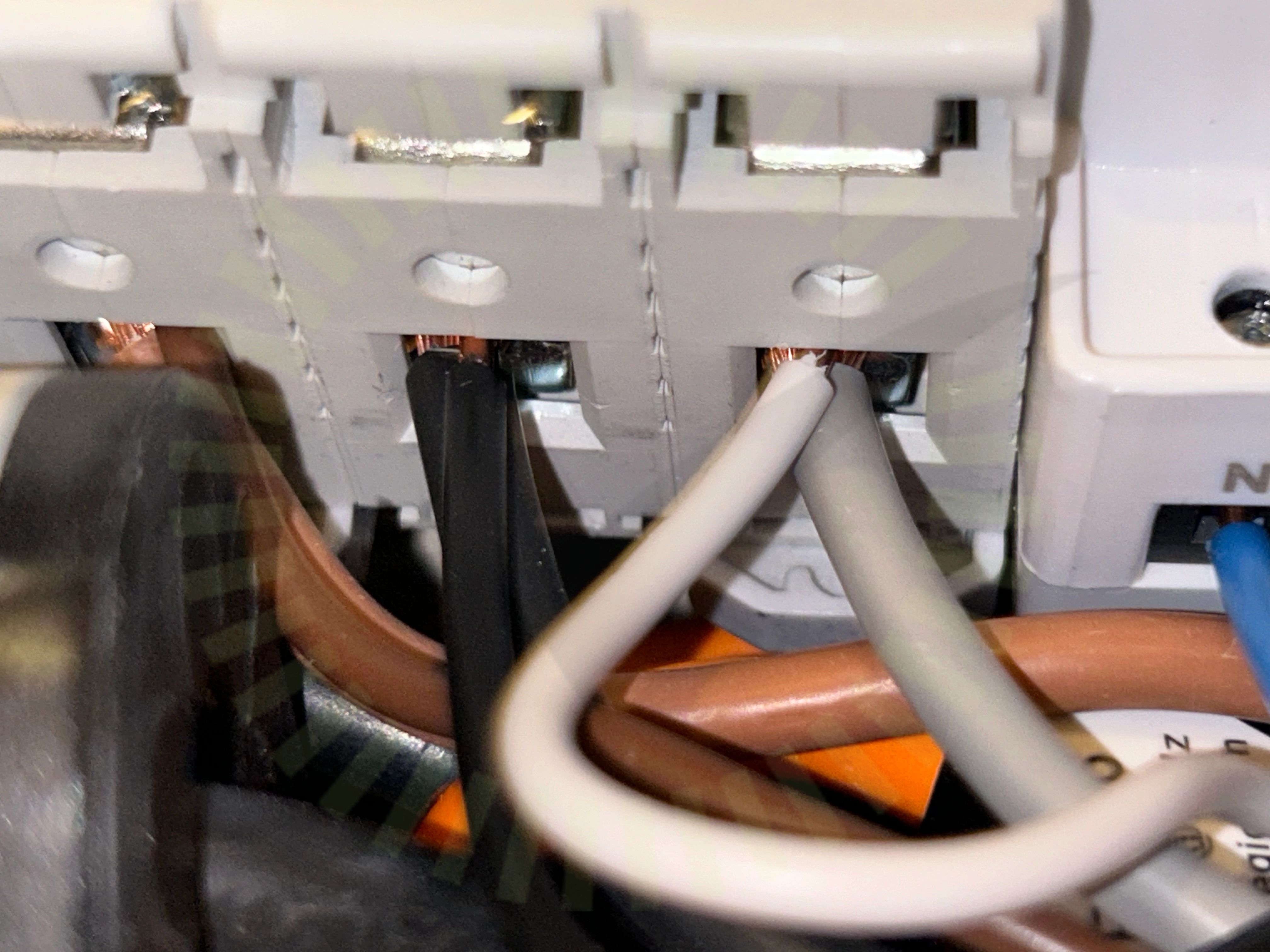

6.1 Anslutning av ledare
Inte godkändMångtrådig ledare är ansluten i samma plint som solid ledare. Mångtrådiga ledaren är inte lämpligt fastsäkrad.
SS 436 40 00 (134.1.4)

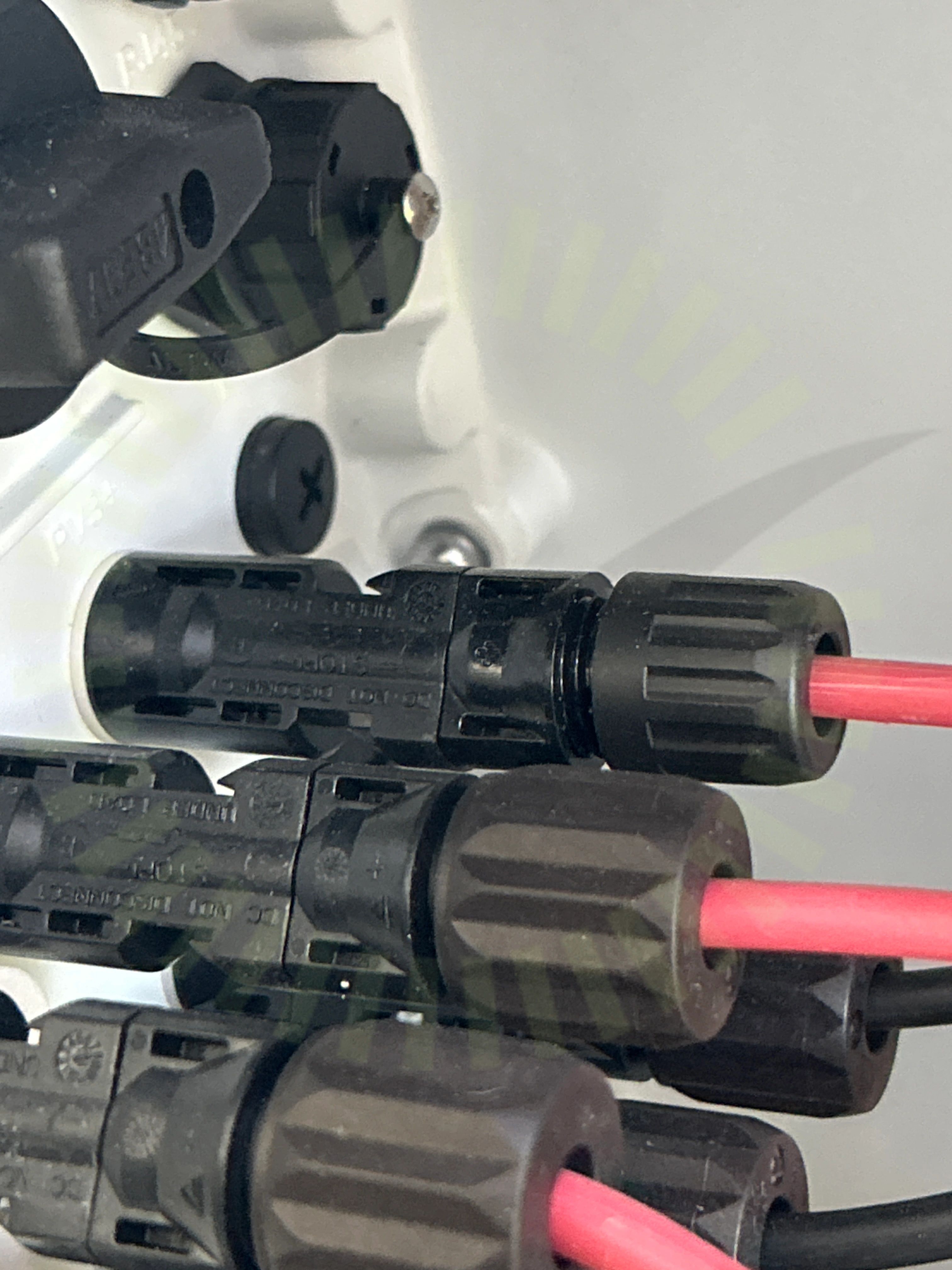

6.2 DC Kontakter
Inte godkändKontakter i förbindelse med växelriktare är från olika tillverkare.
SS 436 40 00 (712.526)

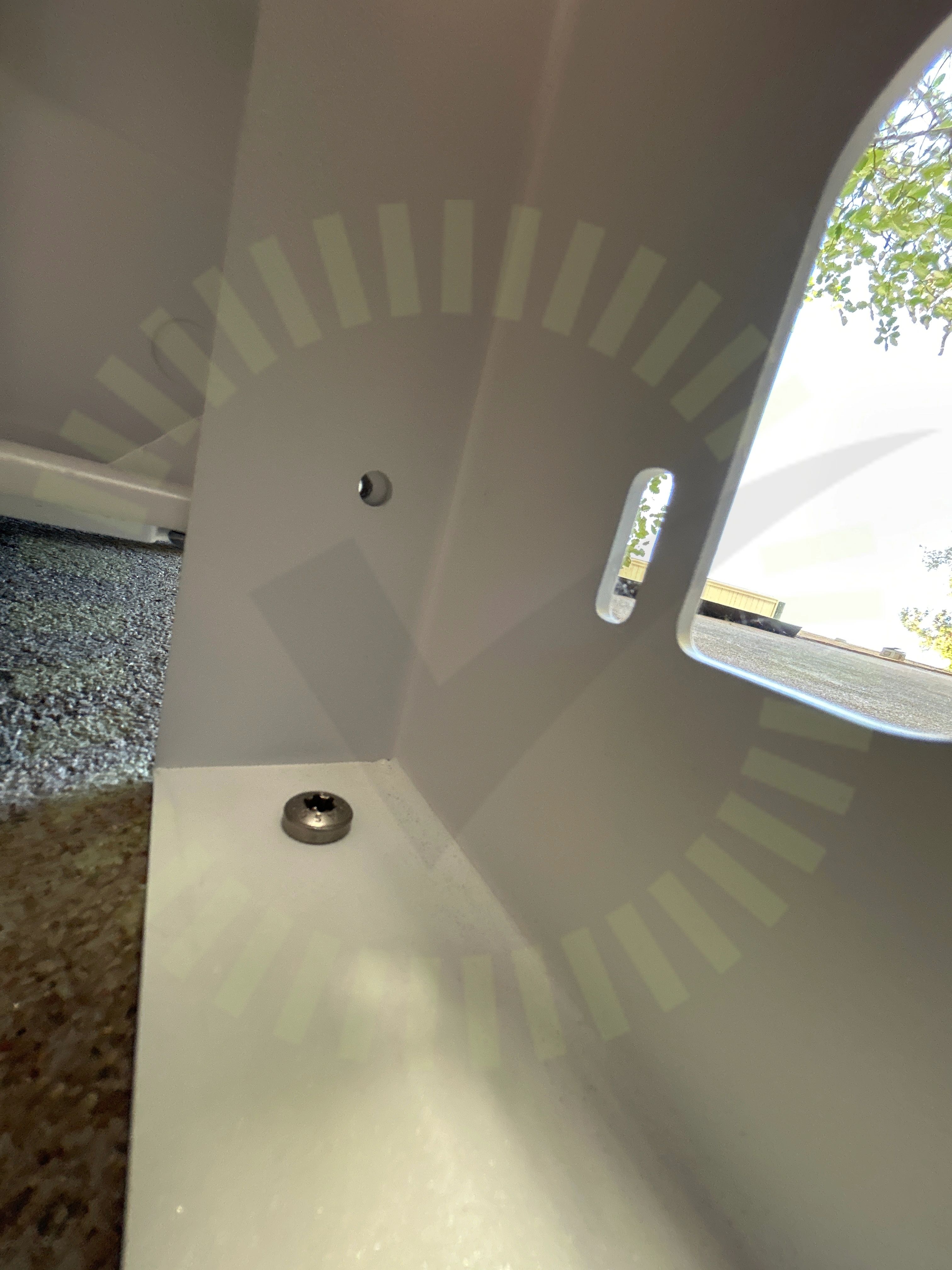

6.3 Fastsäkring av produkt
Inte godkändVäxelriktaren är inte fastsäkrad enligt anvisningar. Saknar skruv.
SigenStor Home Installation Guide Version: 02, Sida 10-11 och 17-18

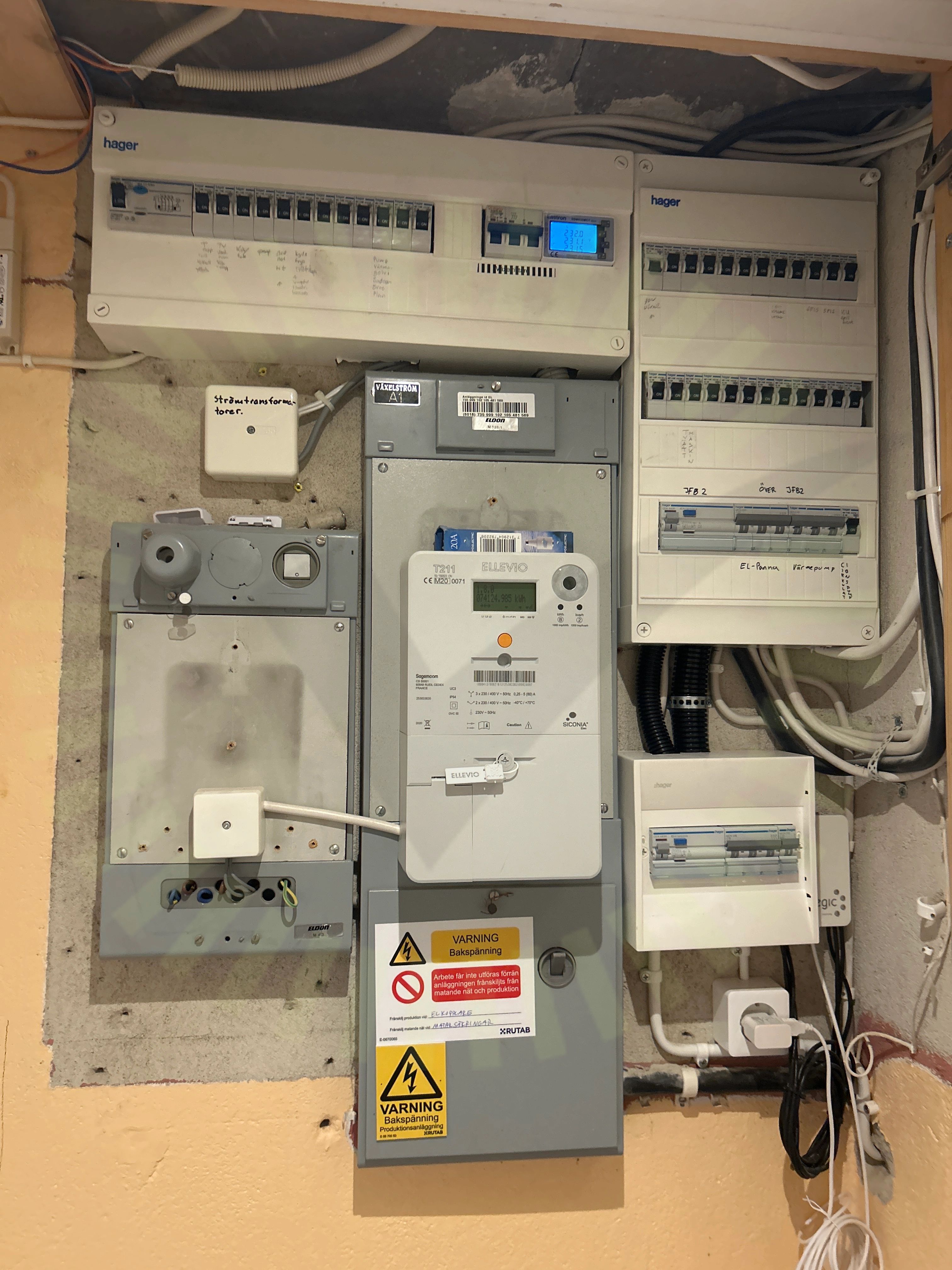

6.4 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)
Godkända kontrollpunkter
42/46AC kablage förläggningAC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieKåporLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringPlacering bärighetSammansättning av komponenterSkadat kablageSkadorSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgång till batterietTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Säkerhetsbrytare AC
Anmärkningar
2/7

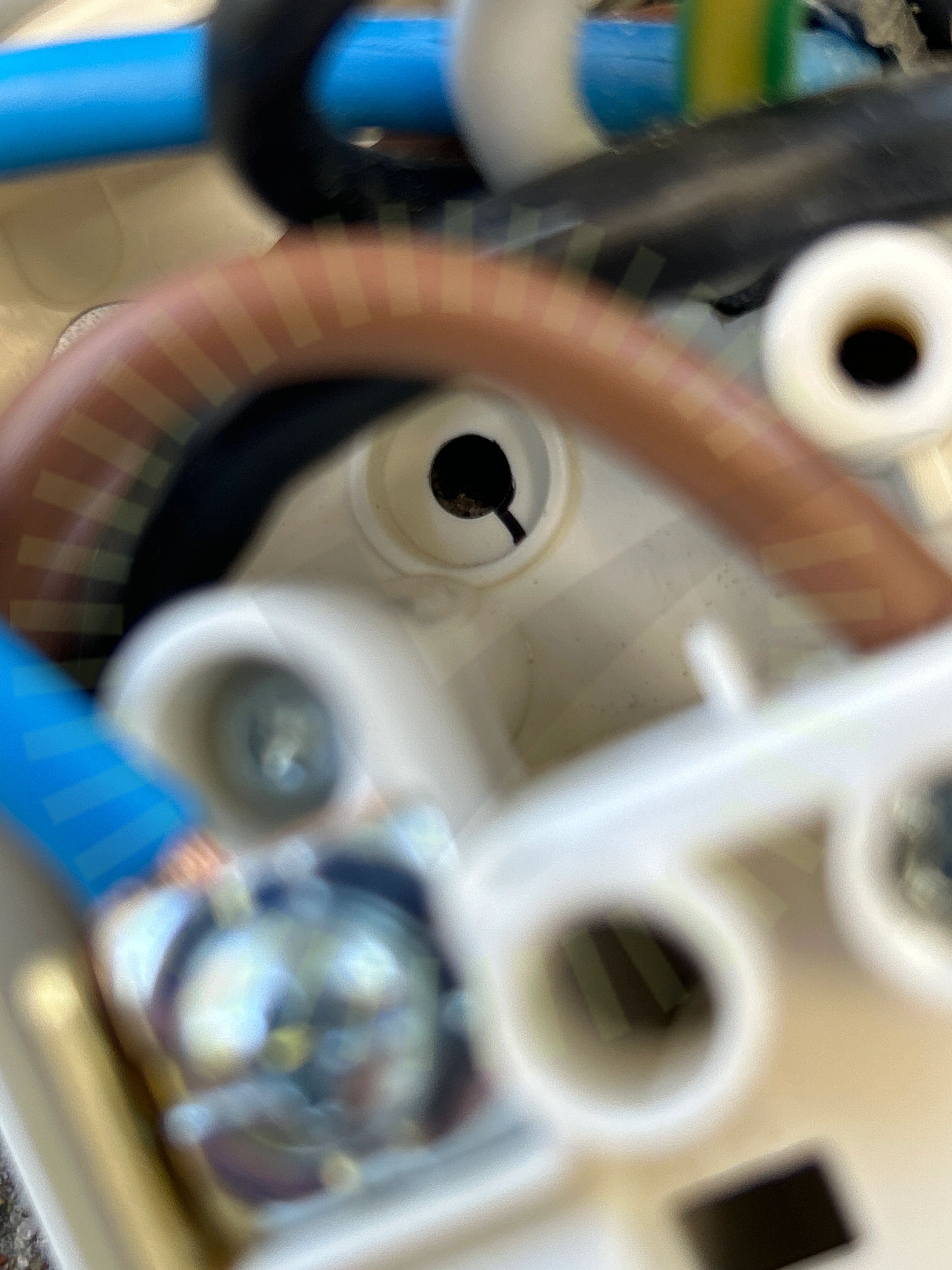

7.1 Egenskaper
Inte godkändIP klassning har påverkats negativt vid installation.

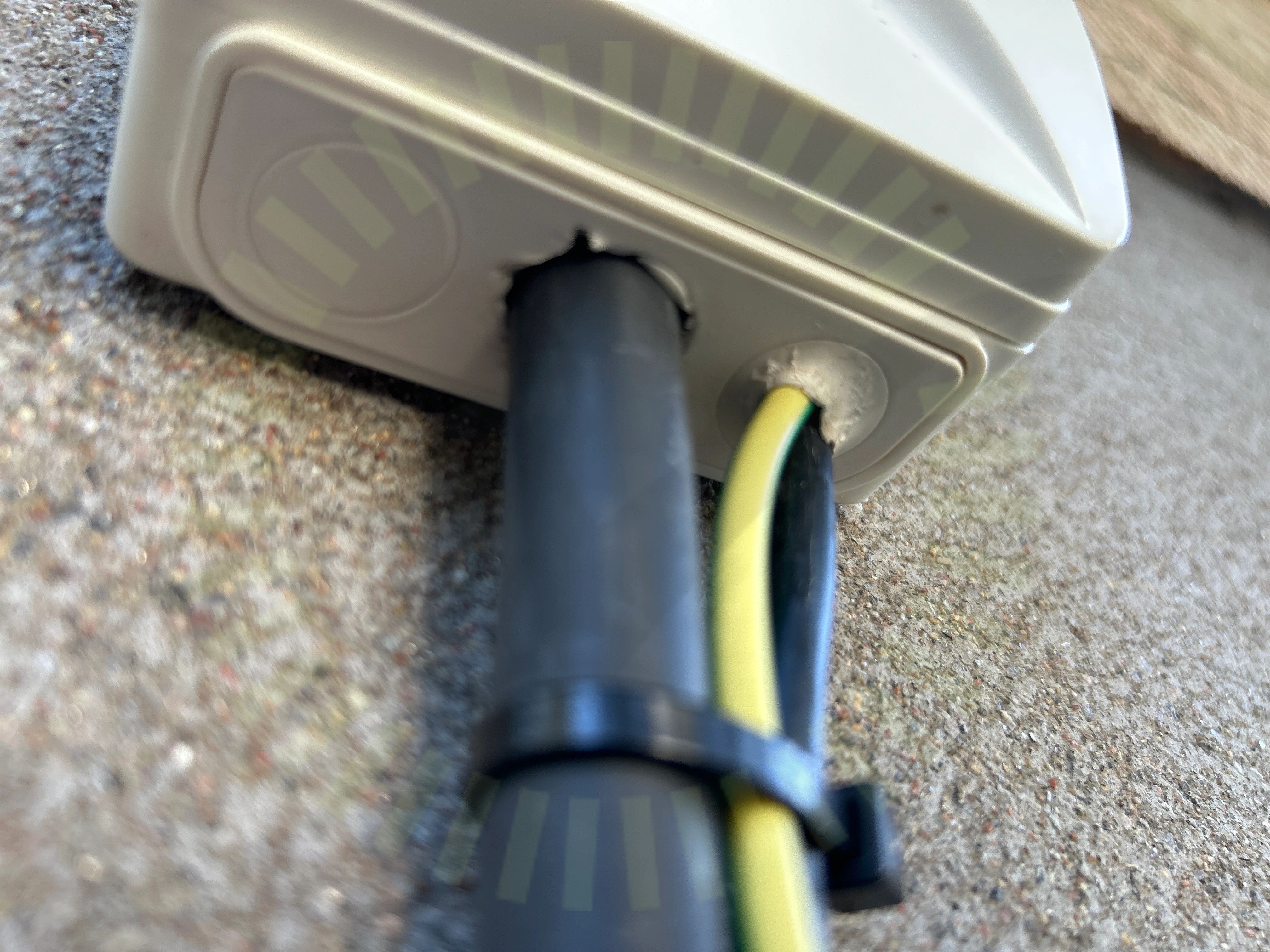

7.2 Kabelinföringar
Inte godkändKabelinföring sluter inte runt kabeln och håller inte tätt.
Godkända kontrollpunkter
5/7Anslutningar i brytareIdentifieringInfästningPlacering SäkerhetsbrytareSkada vid brytare
