1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
6.6
Installation genom
Effecta Energy Solutions AB
Datum
8 december 2023
Ort
Frillesås, Hallands län
80% godkända20% ej godkända
Om installationen
PanelerSolitek: BLACKSTAR SOLID B.60
MontagesystemSchletter skena med Weland Läktinfästning
VäxelriktareFronius: Symo 10-20 kW
TillbehörUndercentral
TillbehörSmartmätare: Fronius
TillbehörSäkerhetsbrytare DC
Installerad av Effecta Energy Solutions AB som har ett lågt snittbetyg på 7.5 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalSträngschema
Säkerhetsbrytare DC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, Schletter skena med Weland Läktinfästning
Anmärkningar
11/243.1 Främmande material
Inte godkänd2 olika montagesystem är använda.
3.2 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.
SS 436 40 00 (712.522.101)

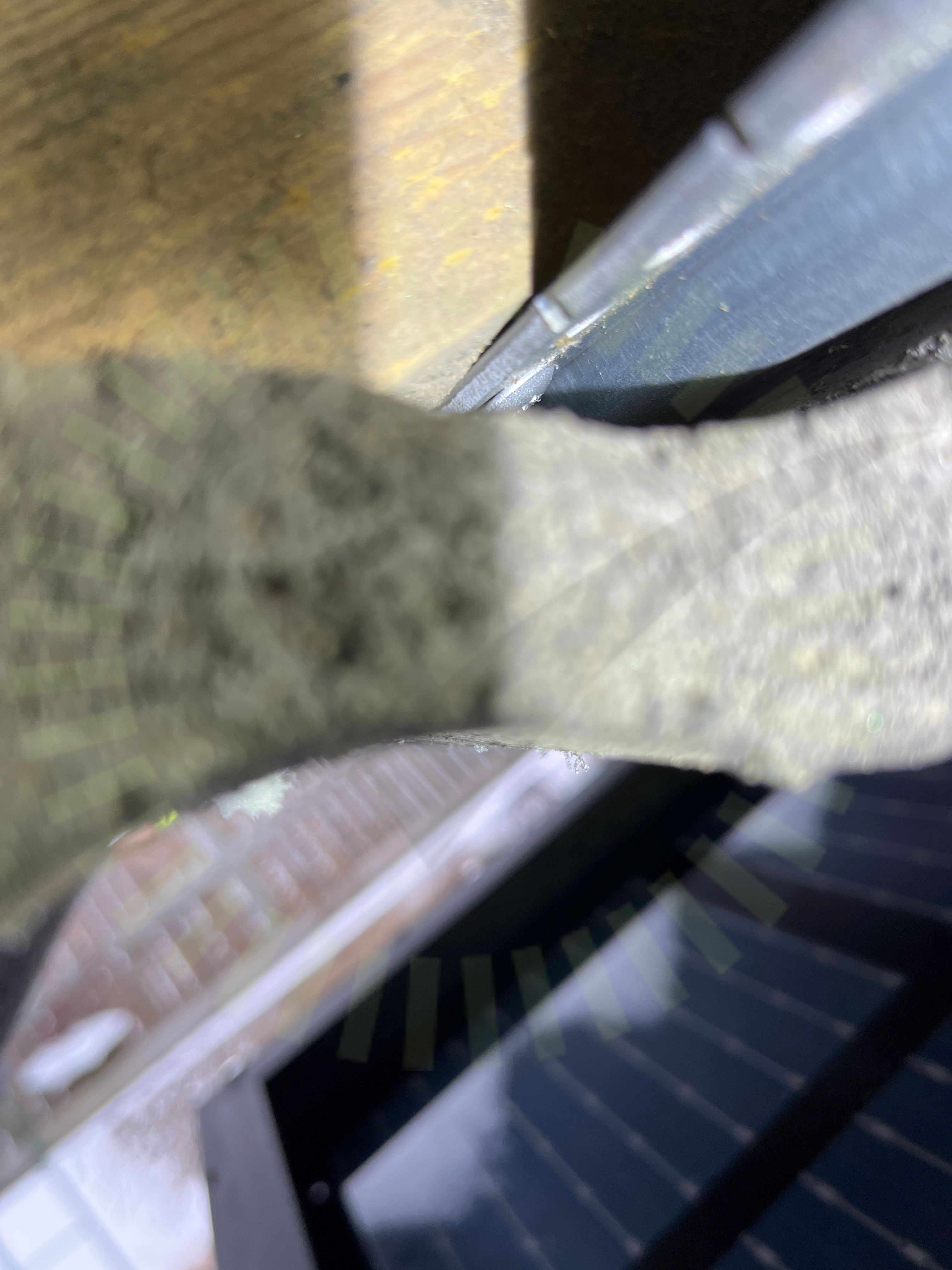

3.3 Läktinfästning
Inte godkändFel skruv har används.
MA5104. Sid 1 (1) | Version 4 - 221101

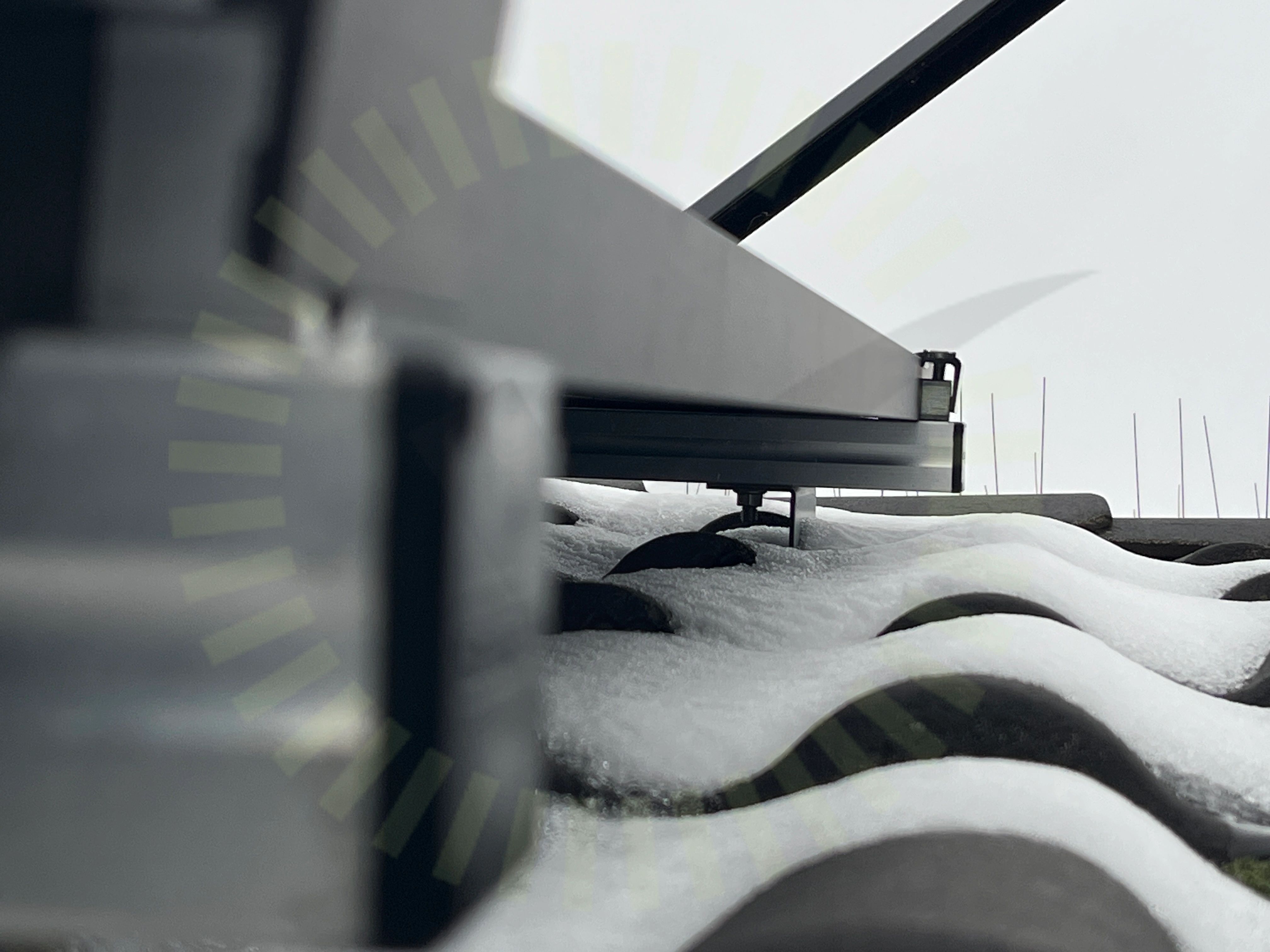

3.4 Skenans utstick för klämma
Inte godkändSkenan sticker ut för lite för klämman.
RAPIDPRO MODULE C LAMP | V1 | INSTALLATION GUIDE | 202102, Sida 4
3.5 Skenornas överhäng
Inte godkändTvå olika montagesystem är blandade. Tillverkarna tillåter inte att systemen blandas och en korrekt lastberäkning med överhäng går inte att ta fram från tillverkarna. Produktgarantier från tillverkare är inte giltiga.
3.6 Snö- och Vindlastberäkning
Inte godkändTvå olika montagesystem är blandade. Lastberäkning från tillverkarnas program som är underlag för korrekt montage går ej att ta fram.
3.7 Skenornas infästning
Inte godkändTvå olika montagesystem är blandade. Tillverkarna tillåter inte att systemen blandas och en korrekt infästning mellan de båda systemen saknas. Produktgarantier från tillverkare är inte giltiga.
3.8 Underbyggnad
Inte godkändEn korrekt lastberäkning går ej att ta fram då det är två blandade montagesystem. Kontroll av underbyggnad mot beräknade laster inte möjligt.
Produktdatablad solpanelsfäste PD5109 | Version 4 - 230220 | Sid 1 (1)
3.9 Takkrokarnas CC
Inte godkändTvå olika montagesystem är blandade. Tillverkarna tillåter inte att systemen blandas och en korrekt lastberäkning med CC mått på infästningar går inte att ta fram från tillverkarna. Produktgarantier från tillverkare är inte giltiga.
MA5104. Sid 1 (1) | Version 4 - 221101

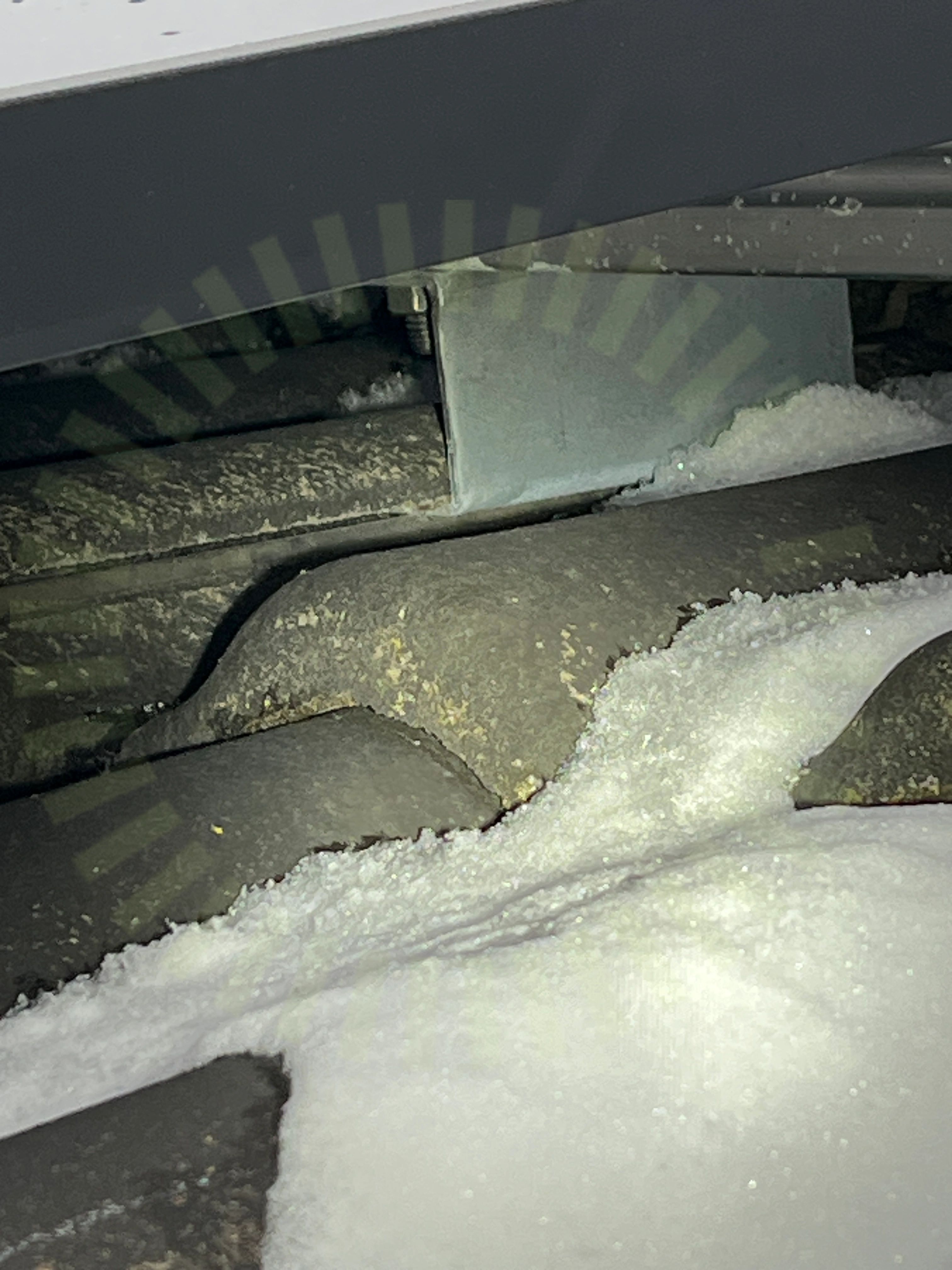

3.10 Underliggande takpanna
Inte godkändInfästningar ligger mot underliggande takpanna.
MA5104. Sid 1 (1) | Version 4 - 221101

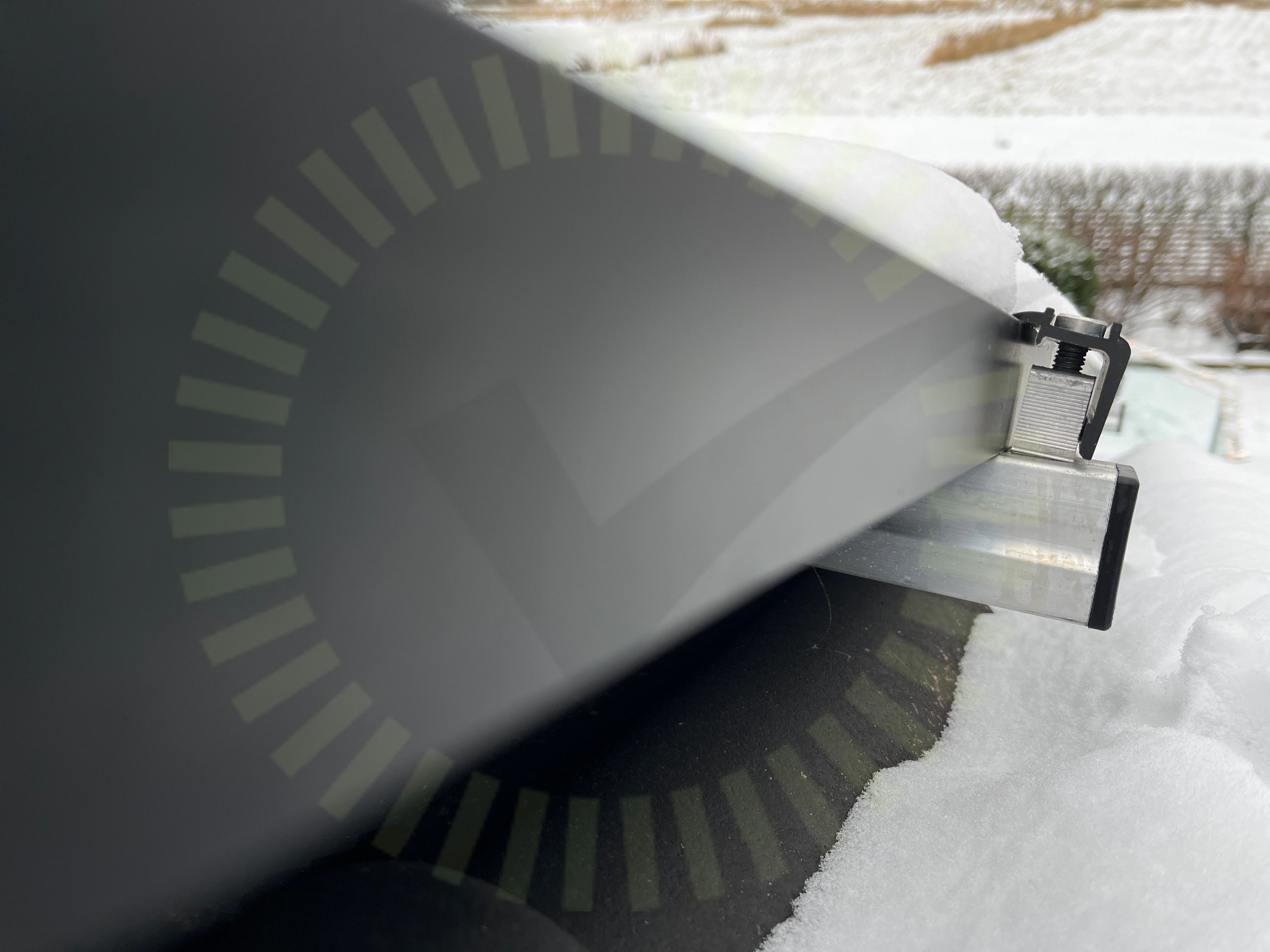

3.11 Ändklämmor
Inte godkändÄndklämmor är inte monterade rätt.
Godkända kontrollpunkter
11/24DC kabel förläggningFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPlaceringPotentialutjämningsledareSkada på klämmorSkadorTvådelad TakkrokVäderbeständigt material
Ej tillgängligt vid besiktning
2/24SkenskarvarTakgenomföring
Tak 1, Solitek: BLACKSTAR SOLID B.60
Anmärkningar
4/16

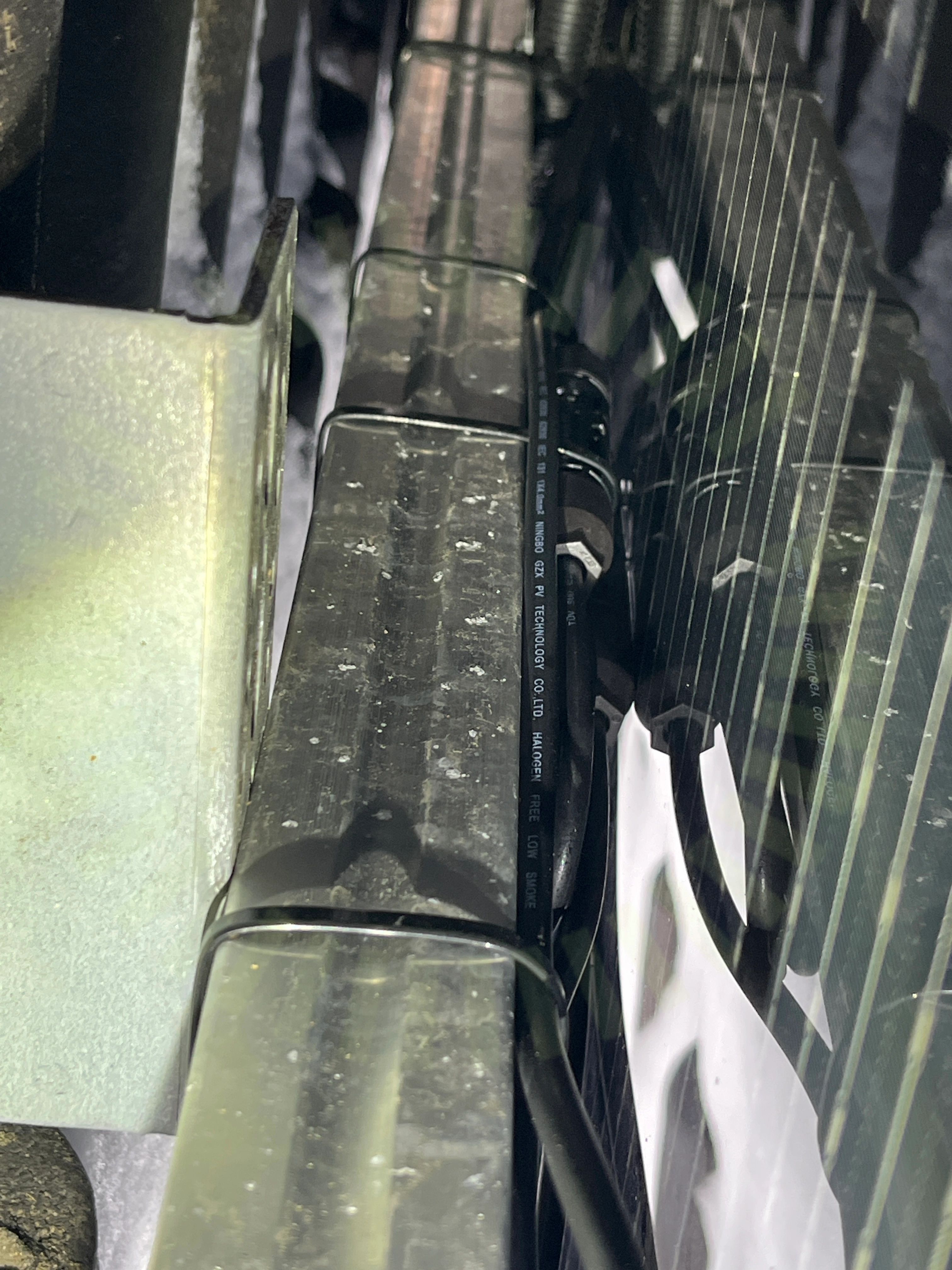

4.1 Föremål mot bakstycke
Inte godkändFöremål trycker mot panelens undersida.
4.2 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
Tillverkarens anvisningar

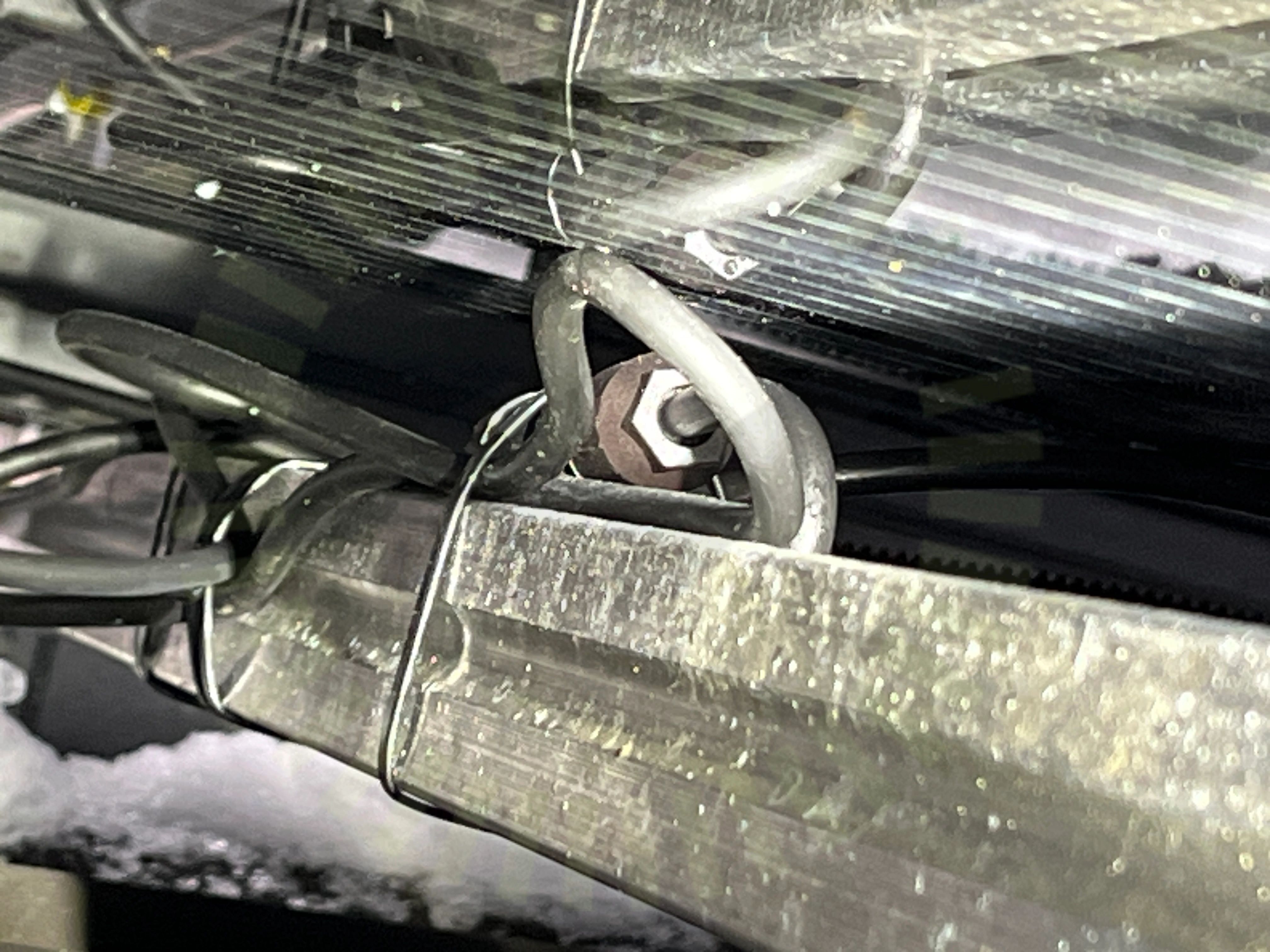

4.3 Panelkablaget böjradie
Inte godkändPanelernas kablar har en för skarp böjradie.
SS 436 40 00 (522.8.3)

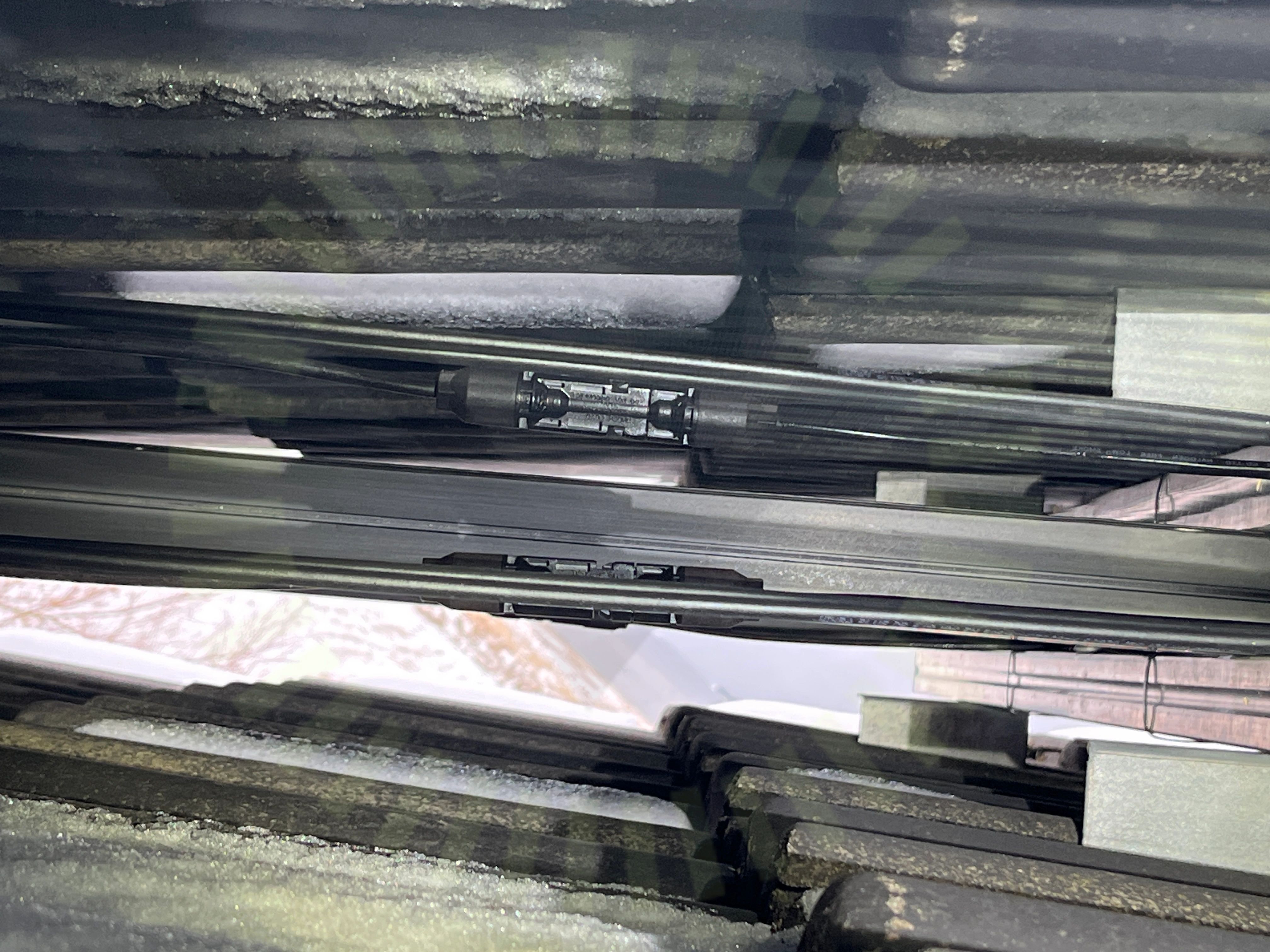

4.4 Stress på kontakter
Inte godkändKontakter uppspända mellan skenor, kablage drar konstant i kontakterna.
SS 436 40 00 (712.526)
Godkända kontrollpunkter
10/16DräneringshålKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ram
Ej tillgängligt vid besiktning
2/16Förbindelse av kontakterSträngförläggning
Undercentral
Anmärkningar
1/6
5.1 PEN-ledare
Inte godkändInstallation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.
SS 436 40 00, utgåva 4 (543.4.1)
Godkända kontrollpunkter
5/6InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
2/37

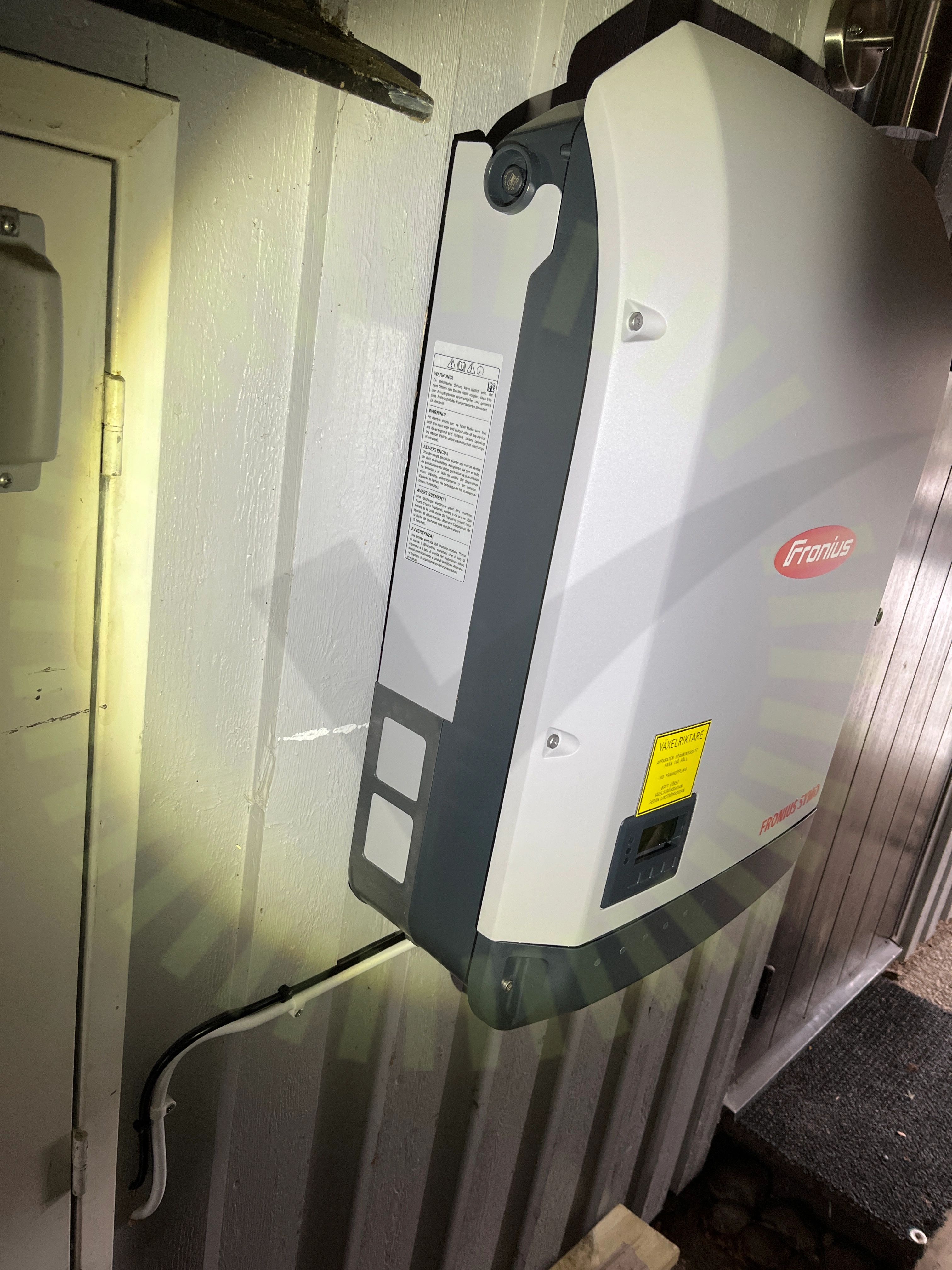

7.1 Bakomliggande material
Inte godkändBakomliggande material uppfyller inte tillverkarens krav. Får ej placeras på brännbart material.
Fronius: Symo 10 - 20 kW Installation Instructions, Sida 9

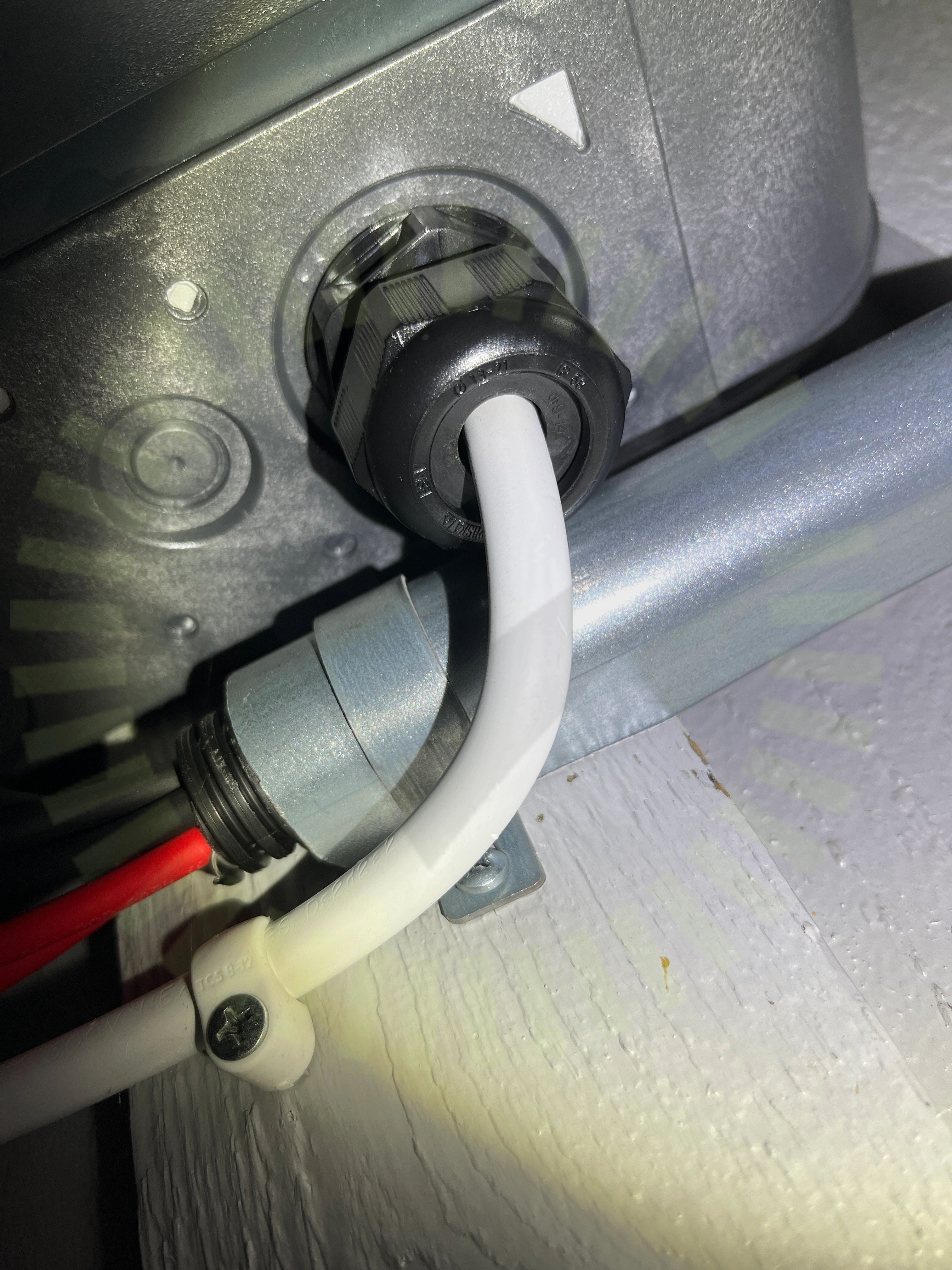

7.2 Förskruvning
Inte godkändFörskruvning håller inte kabeln på plats.
Fronius: Symo 10 - 20 kW Installation Instructions, Sida 16
Godkända kontrollpunkter
33/37AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantSmartmätareStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
2/37DC KontakterDC Max Ström
