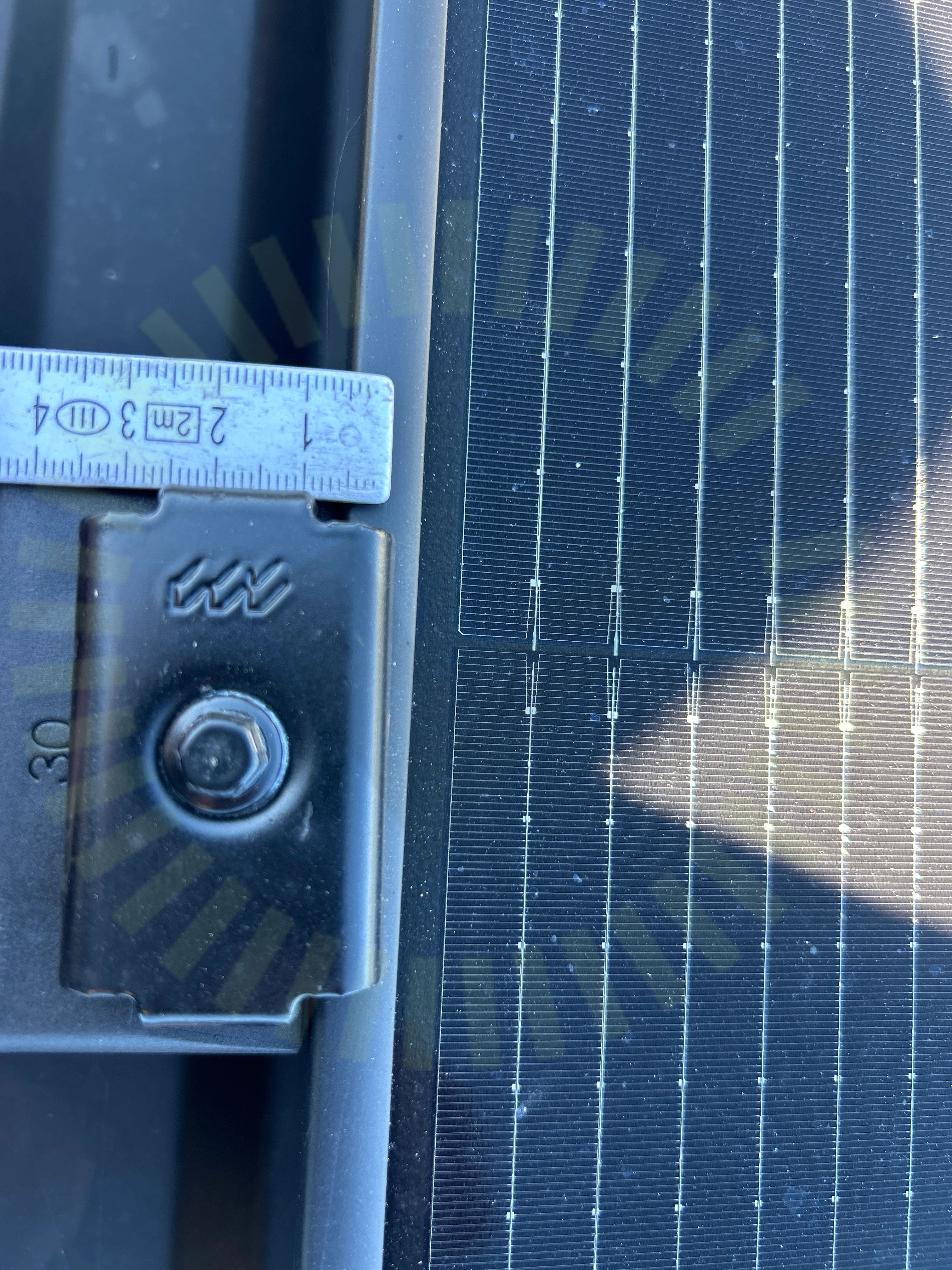

2.1 Nordmounts klämmor överlappning
Inte godkändKlämmorna överlappar inte korrekt med panelramen. Ligger snett mot ramen så ena sidan inte överlappar korrekt. Måste tryckas in hela vägen.
Besiktningsrapport
9.7
Installation genom
Takkraft
Datum
23 september 2026
Ort
Upplands Väsby, Stockholms län
97% godkända3% ej godkända
Om installationen
PanelerDMEGC: DMxxxG12RT-G54HBB
MontagesystemNordmount: Plåttak
BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP
TillbehörUndercentral
TillbehörEastron: SEM3-M-2
Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
DMEGC: DMxxxG12RT-G54HBB
Anmärkningar
1/18Godkända kontrollpunkter
17/18Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas storlekKontaktdonKopplingslåda böjradieLutningNordmounts klämmor klämzonPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Eastron: SEM3-M-2
Anmärkningar
1/53.1 Avsäkring
Inte godkändSmartmätare ej lämpligt avsäkrad.
Godkända kontrollpunkter
3/5FastsäkringKabelareaSignalkabel
Ej tillgängligt vid besiktning
1/5Placering av CT klämmor
Nordmount: Plåttak
Godkända kontrollpunkter
18/18CC mått InfästningDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningKrav på takMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSnö- och VindlastberäkningSäkerhetsavståndVäderbeständigt materialÄndklämmor
SigeEnergy: SigenStor EC 5.0-25.0 TP
Anmärkningar
1/48

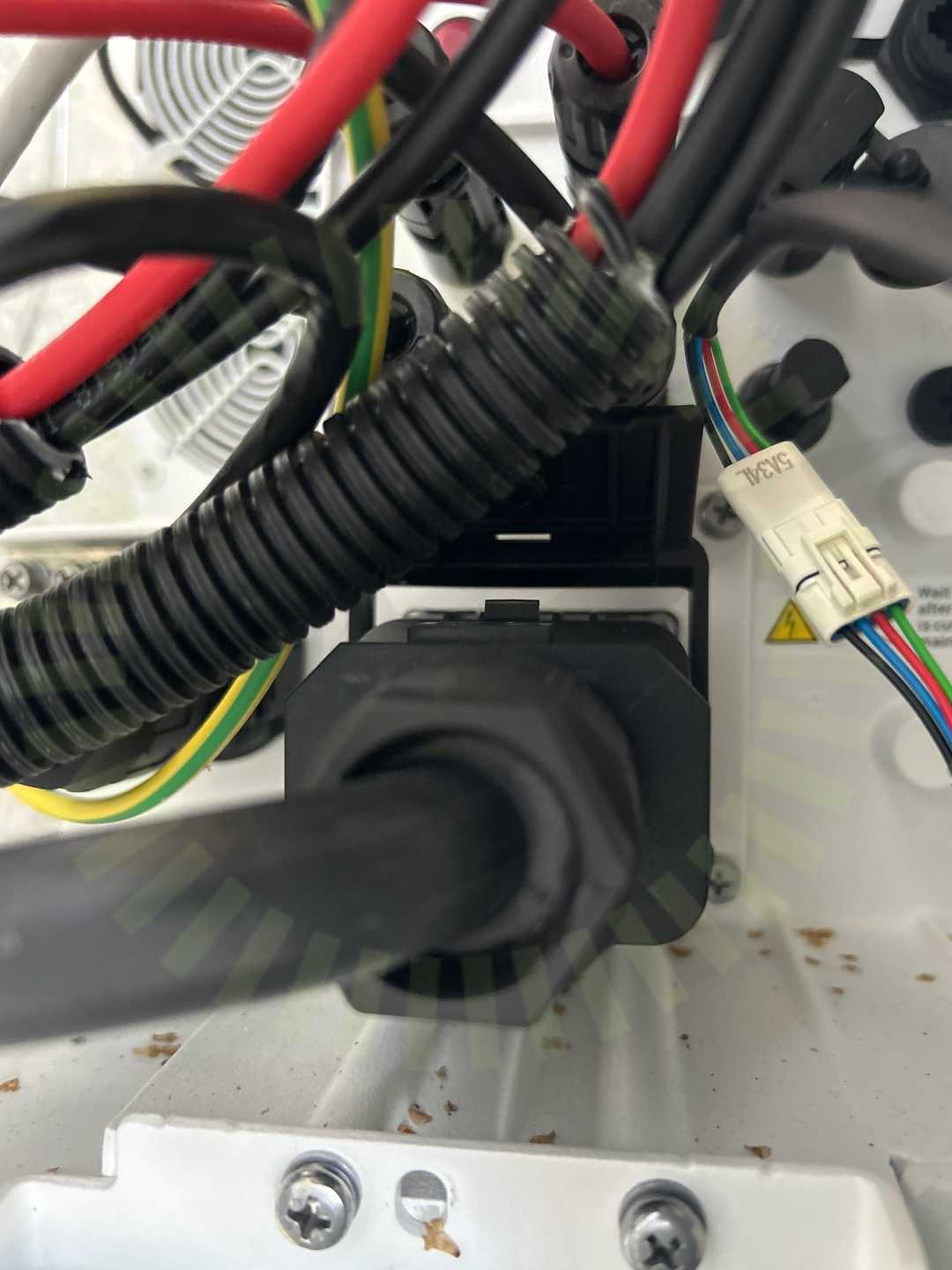

5.1 Förskruvning
Inte godkändFörskruvningen är inte installerad enligt tillverkarens anvisningar. Låsskruv är inte åtdragen.
SigenStor- Series Installation Guide_EN, Version: 05, Sida 26
Godkända kontrollpunkter
47/48AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFunktionsjordGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieKåporLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringPlacering bärighetSammansättning av komponenterSkadat kablageSkadorSkarp kantStress på kontakterSträngdesignSträngdimensioneringSäkringsdimensionTillgång till batterietTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
