Institutet för Solenergikvalitet

Besiktningsrapport

8.5
x

Installation genom

Sesol

Datum

14 juli 2023

Ort

hjärup, Skåne län
AC anslutning växelriktare
Mittklämmor
Kopplingslåda
90% godkända10% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M
MontagesystemWeland Stål: Plåttak
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörSäkerhetsbrytare AC
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3
AvtalSträngschema

Batteri

Godkända kontrollpunkter

12/12
AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningKablageKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering

Tak 1, Longi: LR5-54HPB 390-410M

Anmärkningar

2/16

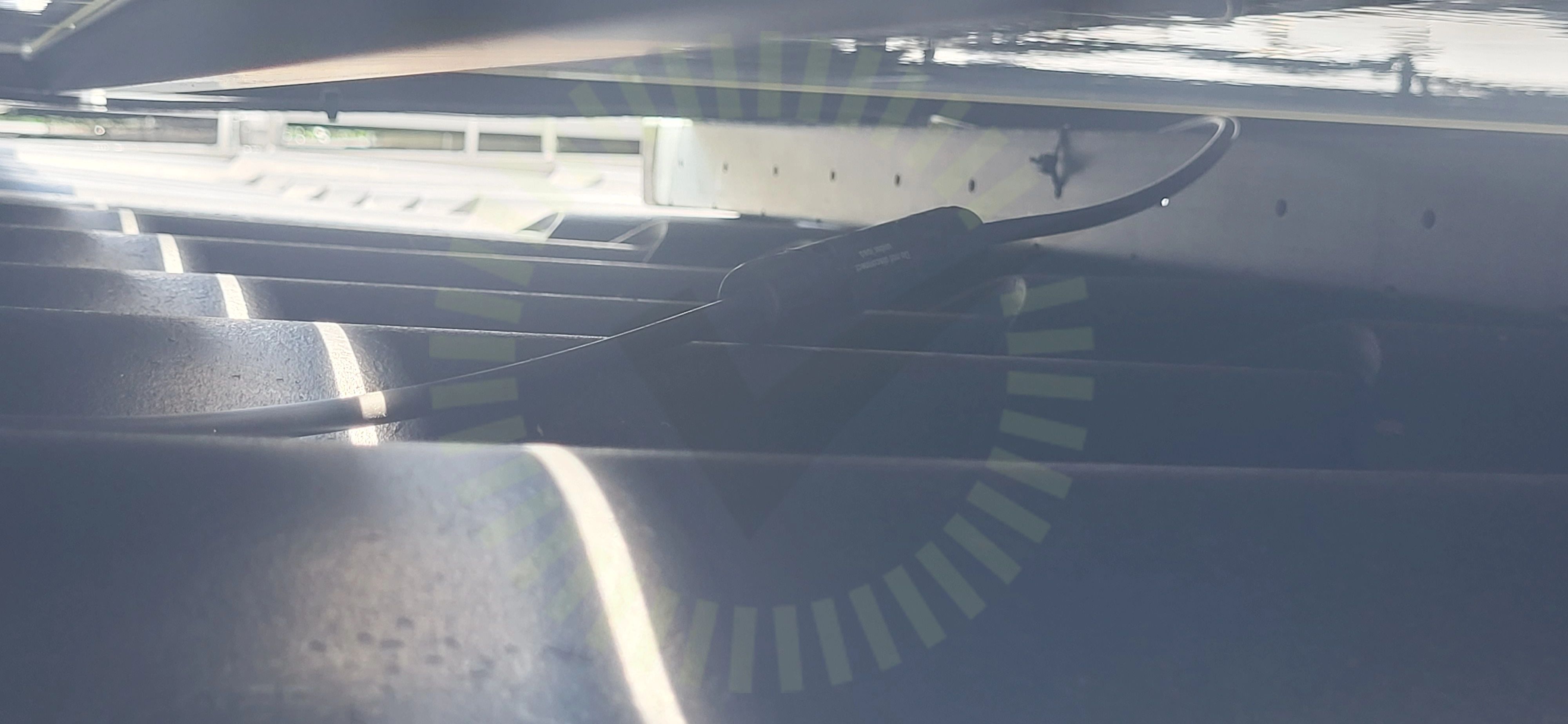

Kontaktdon

4.1 Kontaktdon

Inte godkänd

Kontakt ligger på yttertak.

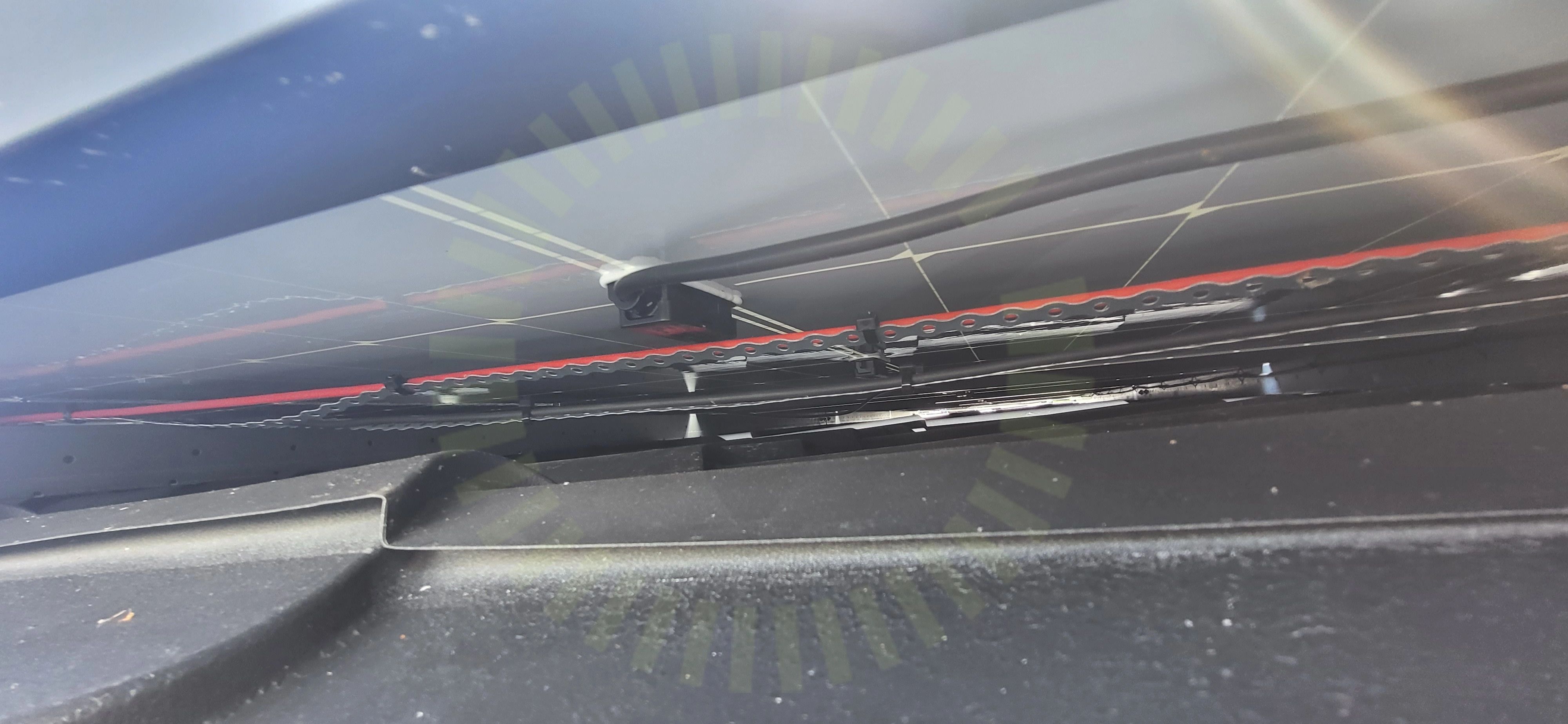

Kopplingslåda

4.2 Kopplingslåda

Inte godkänd

Kablaget sitter för spänt från kopplingslådan till skenan.

Godkända kontrollpunkter

14/16
Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringMellanrumPanelkablagets böjradiePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning

Tak 1, Weland Stål: Plåttak

Anmärkningar

5/17

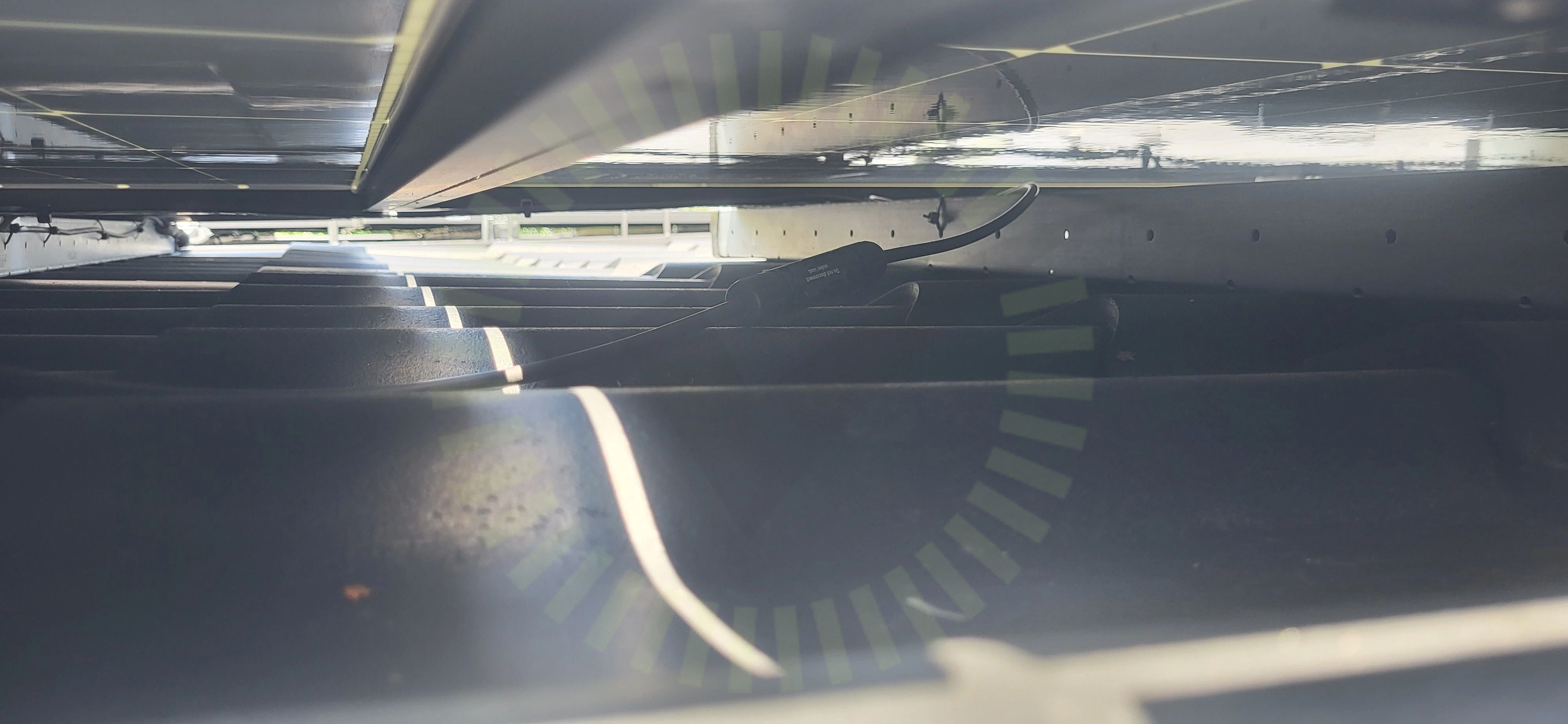

Kabeluppfästning

5.1 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

Klämmor rätt förläggning

5.2 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan. Bottendel är skadad.

MA5111 Sid 1 (1) | Version 4 - 221117

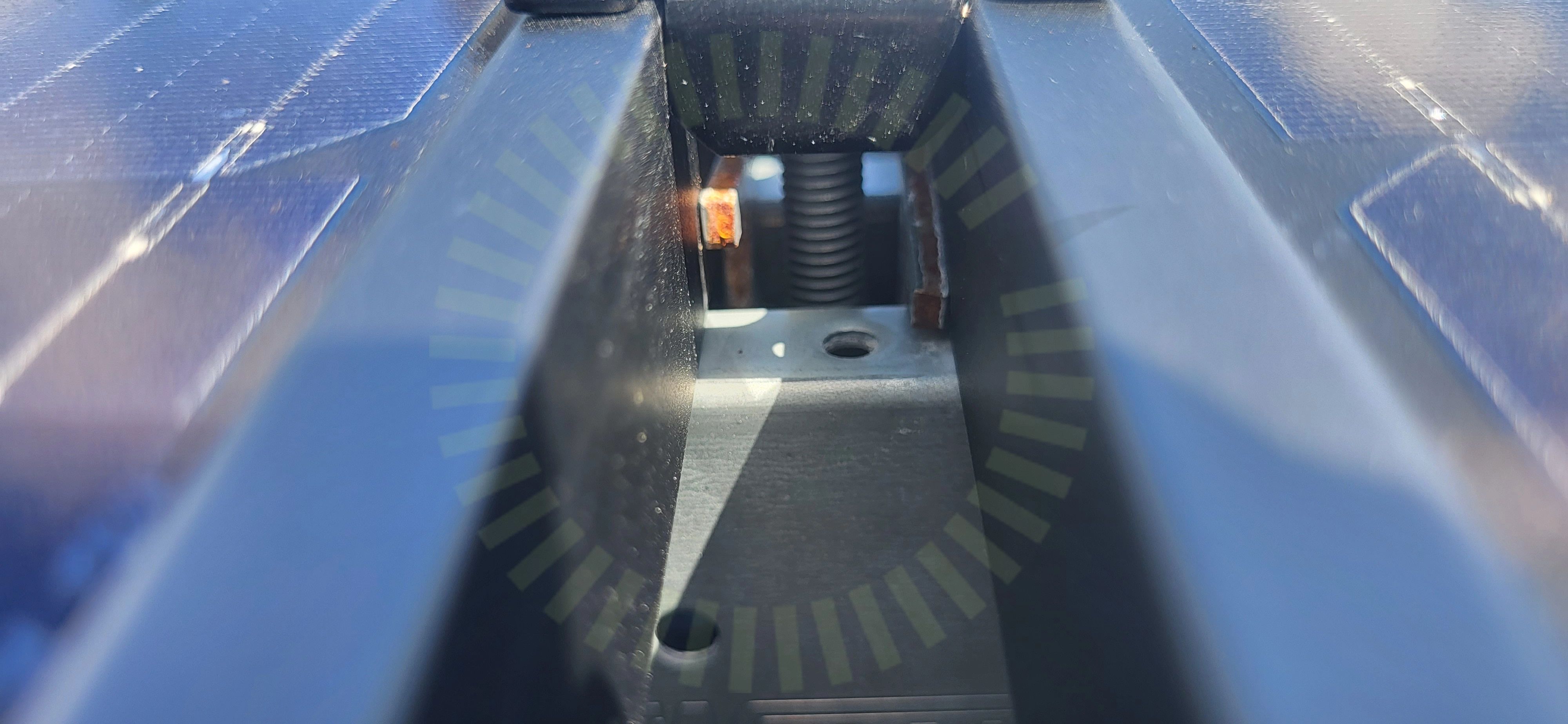

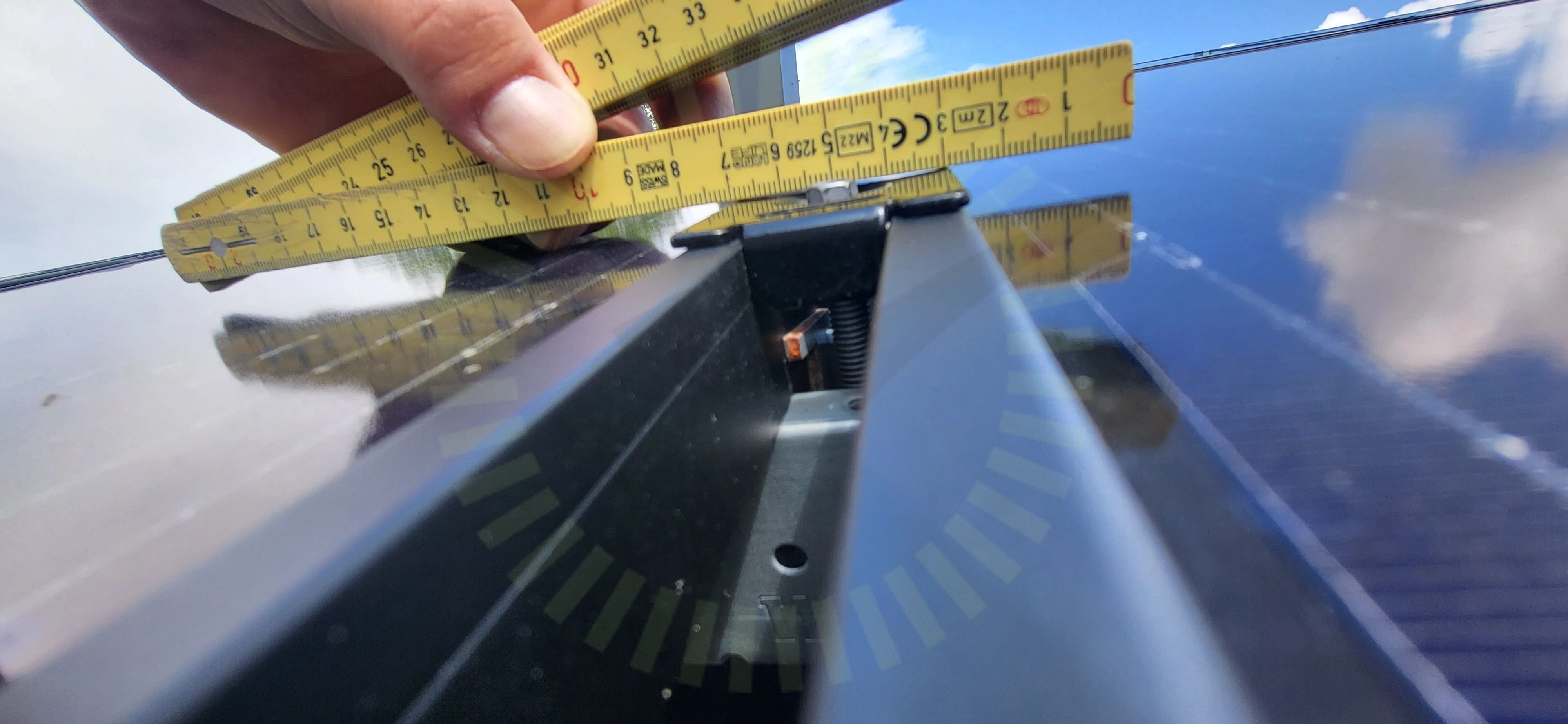

Mittklämmor

5.3 Mittklämmor

Inte godkänd

Mittfästen är inte monterade enligt tillverkarens anvisningar.

MA5111 Sid 1 (1) | Version 4 - 221117

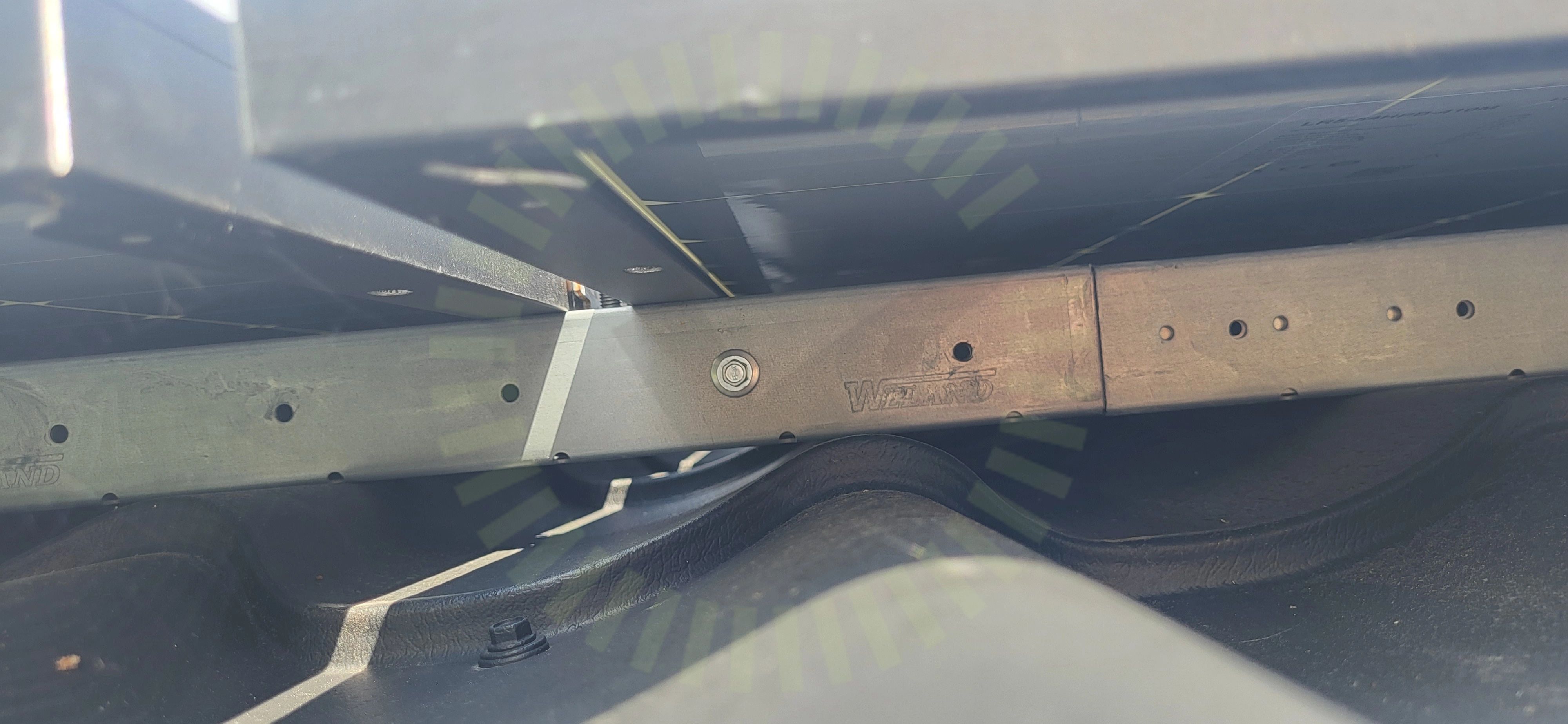

Skenskarvar.

5.4 Skenskarvar.

Inte godkänd

Skenskarvar är ej utförda enligt tillverkarens anvisningar.

Tillverkarens anvisningar.

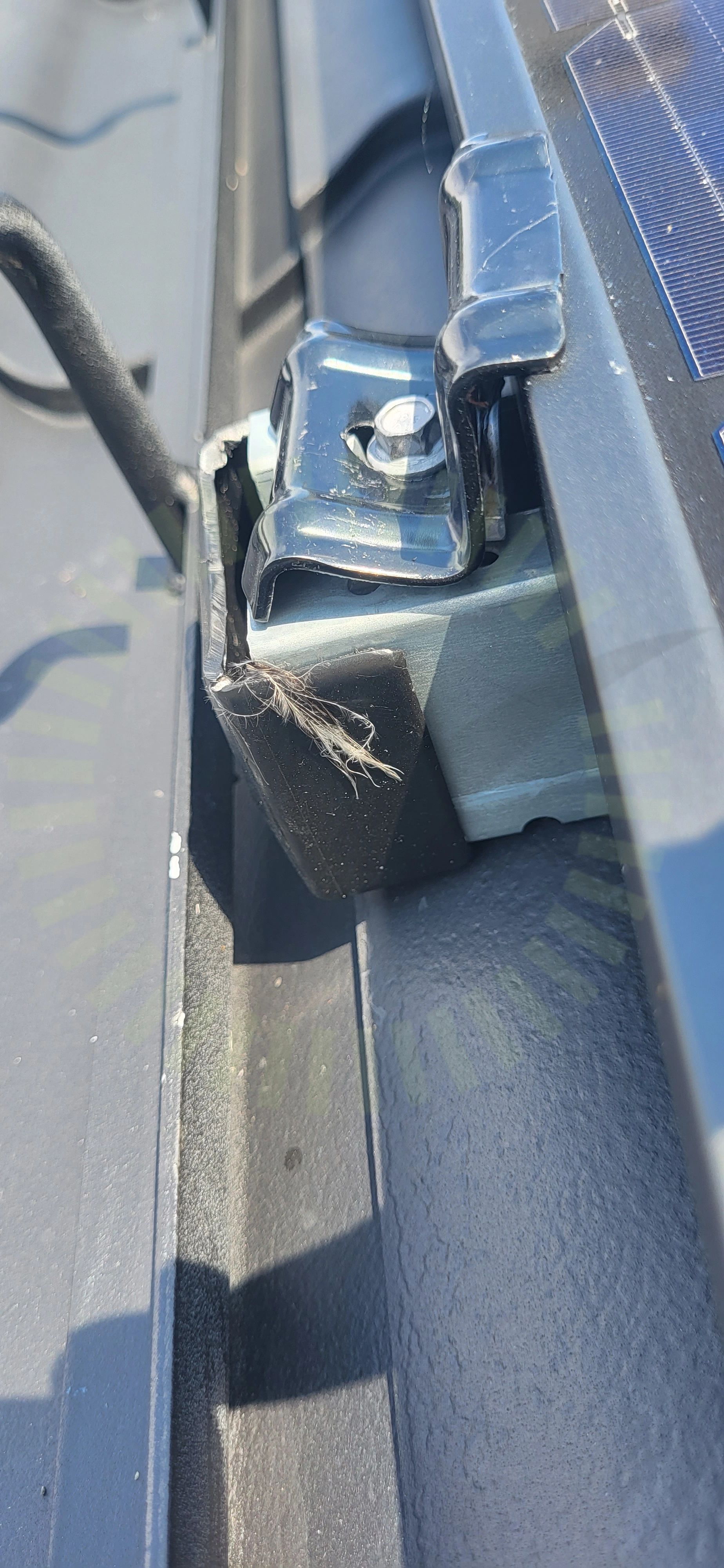

Ändklämmor skena

5.5 Ändklämmor skena

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar.

MA5111 Sid 1 (1) | Version 4 - 221117

Godkända kontrollpunkter

11/17
Använd skruvDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorMittklämma skruvPlaceringSkadorSnö- och VindlastberäkningVäderbeständigt materialÄndklämmor skruv

Ej tillgängligt vid besiktning

1/17
Infästning

Varselmärkning

Godkända kontrollpunkter

5/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning
