Institutet för Solenergikvalitet

Besiktningsrapport

6.0
x

Installation genom

Jörgen Andreassons EL

Datum

21 december 2022

Ort

Romelanda, Västra Götalands län
Slutfäste
Fästenas överlappning
Förbindelse av kontakter
64% godkända36% ej godkända

Om installationen

PanelerUlica UL
MontagesystemN/A: Inte tillgänglig
VäxelriktareSolis: 3P(3-20)K-4G
Jörgen Andreassons EL

Installerad av Jörgen Andreassons EL som har ett lågt snittbetyg på 6.0 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

N/A: Inte tillgänglig

Anmärkningar

10/19
Avstånd panna

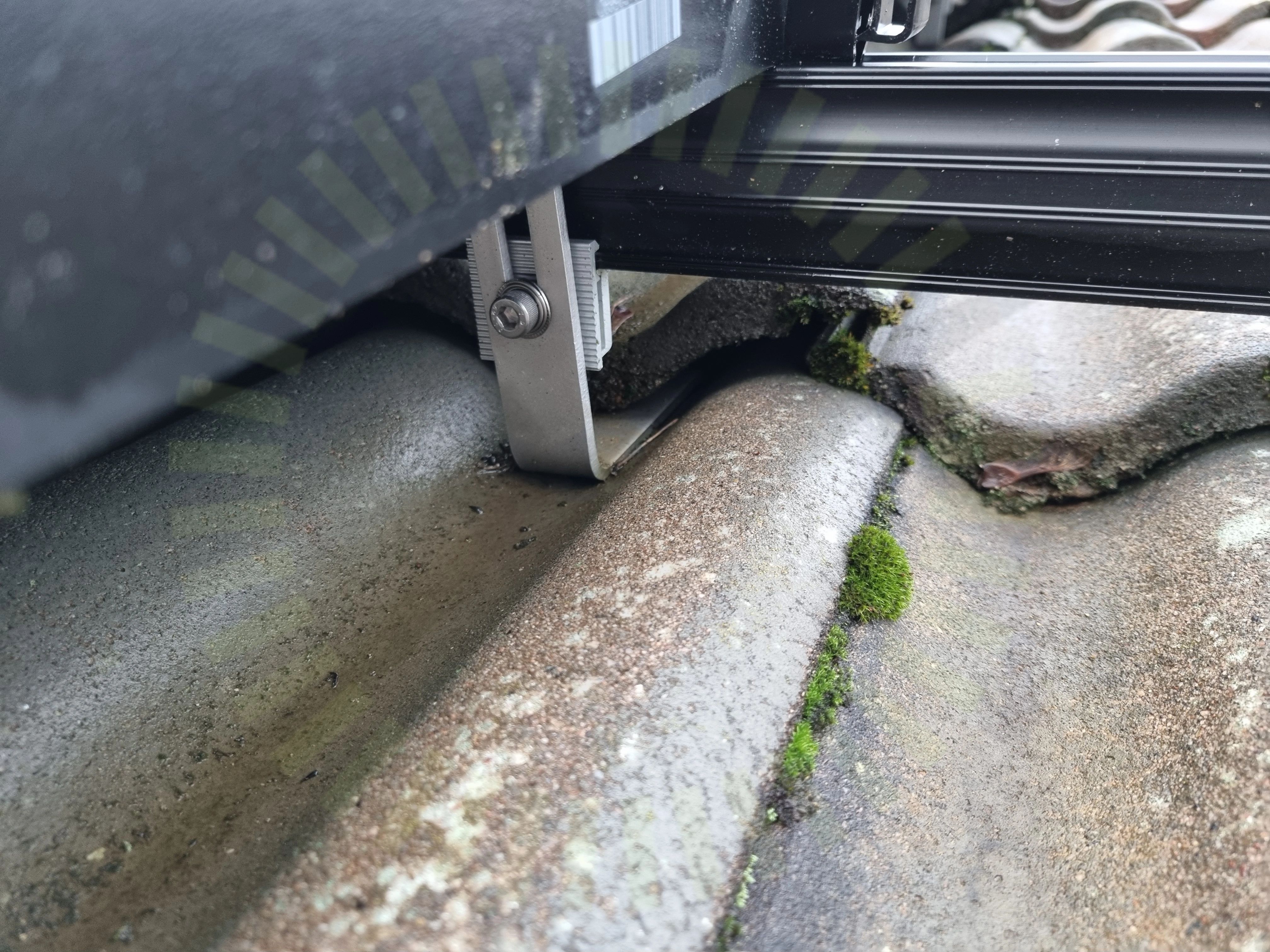

1.1 Avstånd panna

Inte godkänd

Fäste ligger imot panna

Tillverkarens anvisningar

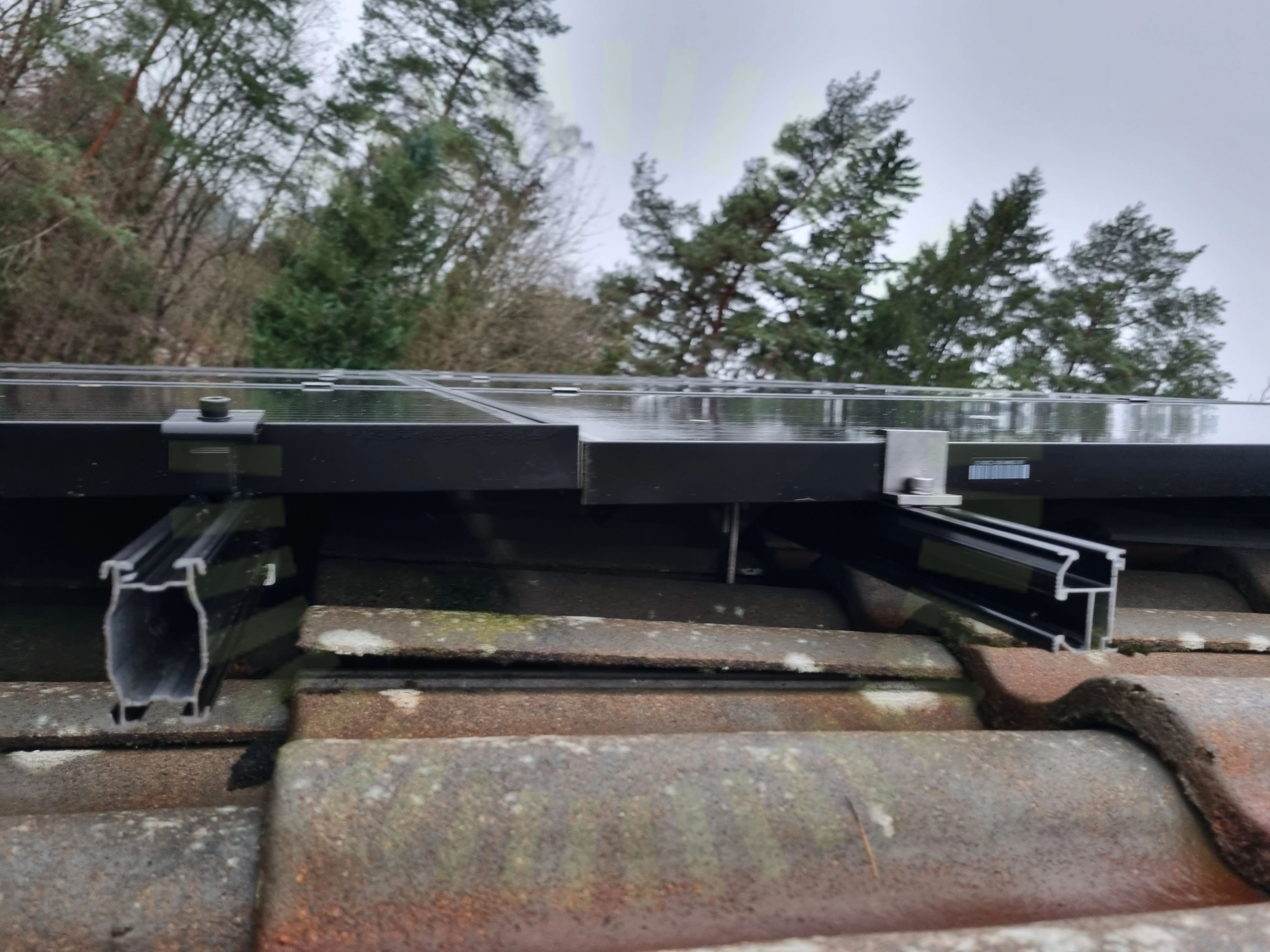

Främmande material

1.2 Främmande material

Inte godkänd

Olika delar från olika tillverkare

1.3 Infästningarnas CC mått

Inte godkänd

Lastberäkning för anläggningen saknas.

Tillverkarens anvisningar
Kabeluppfästning

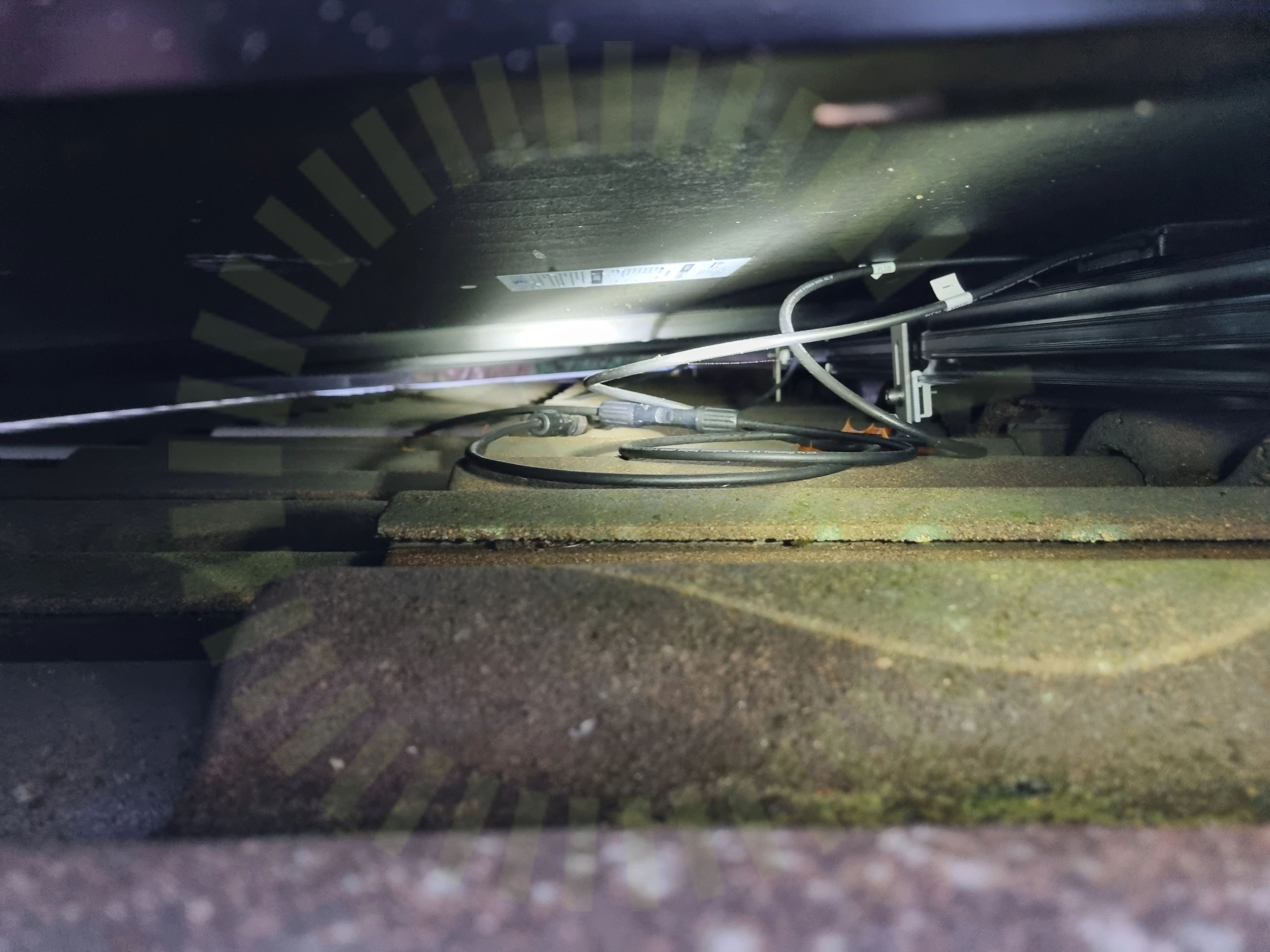

1.4 Kabeluppfästning

Inte godkänd

Lösa kablar under panelerna

SS 436 40 00 (712.521.101 och 522.8.4)

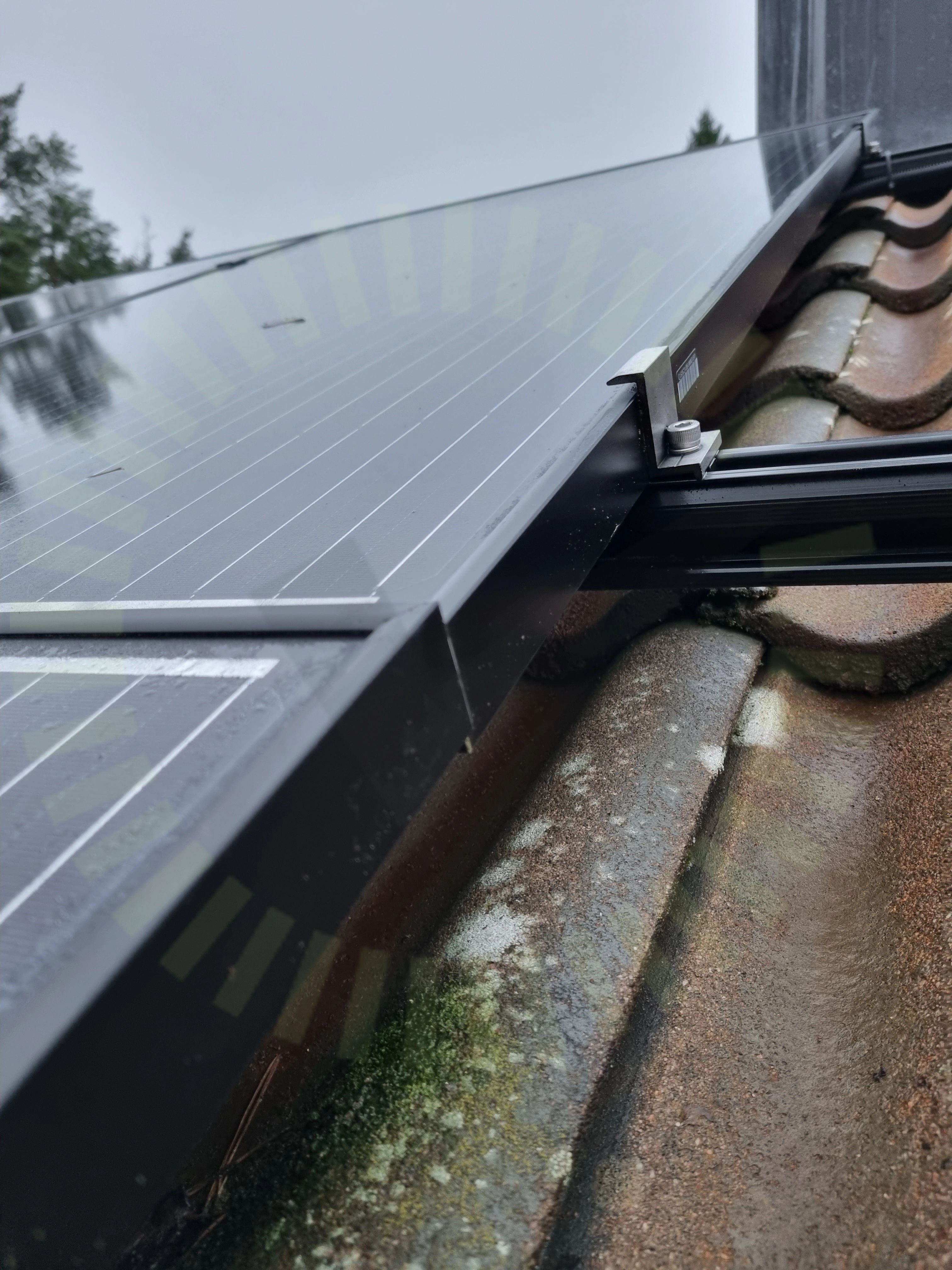

Mittklämmor

1.5 Mittklämmor

Inte godkänd

Fäste sitter inte rätt

Tillverkarens anvisningar

1.6 Skenornas avstånd

Inte godkänd

Lastberäkning för anläggning saknas.

Tillverkarens anvisningar
Skenornas skarv

1.7 Skenornas skarv

Inte godkänd

Skenskarv inte korrekt utförd

Tillverkarens anvisningar

1.8 Skenornas överhäng

Inte godkänd

Lastberäkning för anläggning saknas.

Tillverkarens anvisningar

1.9 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning för anläggning saknas.

Tillverkarens montageanvisningar

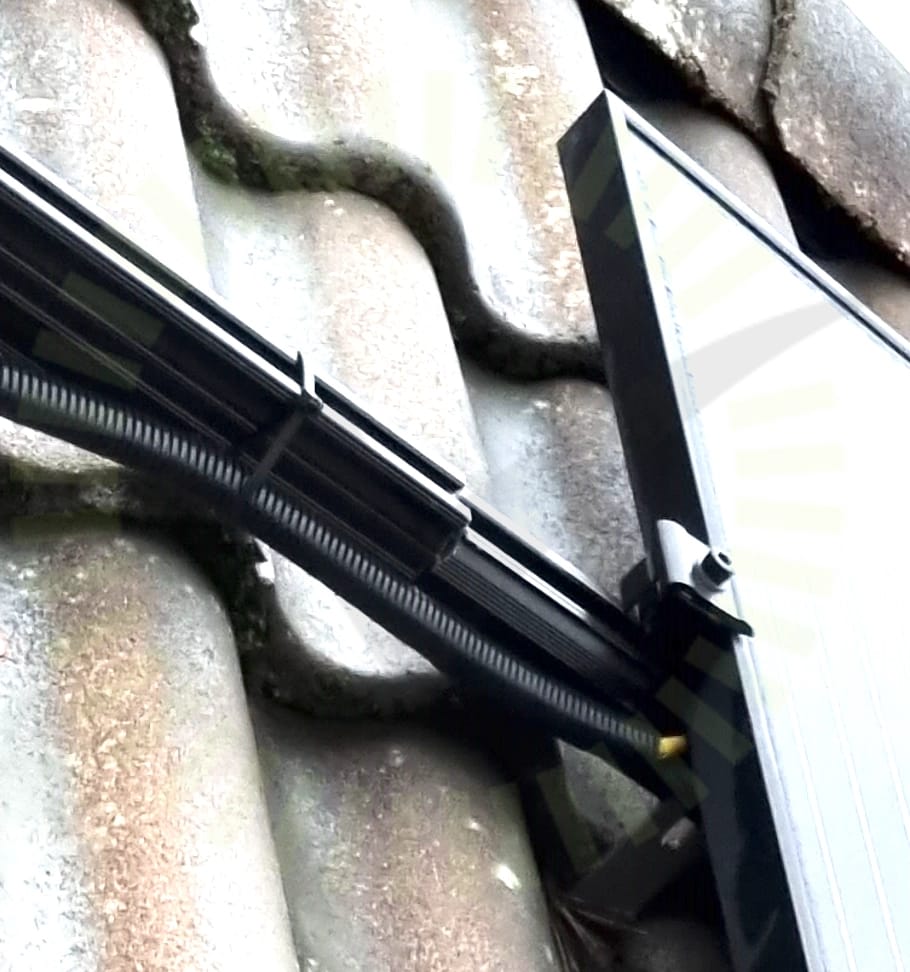

Slutfäste

1.10 Slutfäste

Inte godkänd

Flera slutfästen är inte korrekt monterade

Tillverkarens anvisningar

Godkända kontrollpunkter

8/19
ShimsSkadorSkarp kantSkyddTakgenomföringTaklutningTermisk brytpunktVäderbeständigt material

Ej tillgängligt vid besiktning

1/19
Skenornas infästning

Solis: 3P(3-20)K-4G

Anmärkningar

7/32

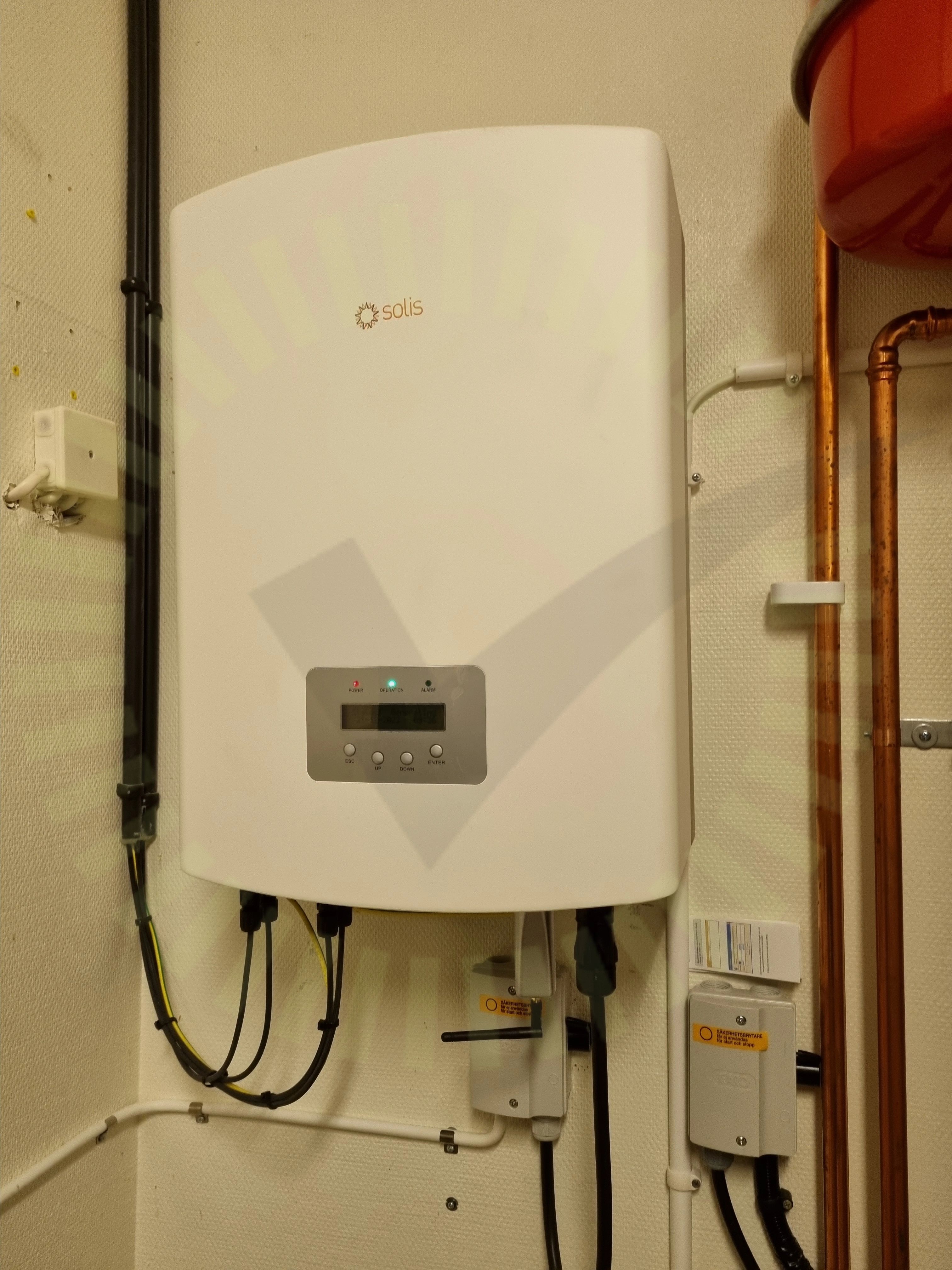

Avstånd

2.1 Avstånd

Inte godkänd

Växelriktaren sitter för nära vägg

Tillverkarens anvisningar
DC Förläggning

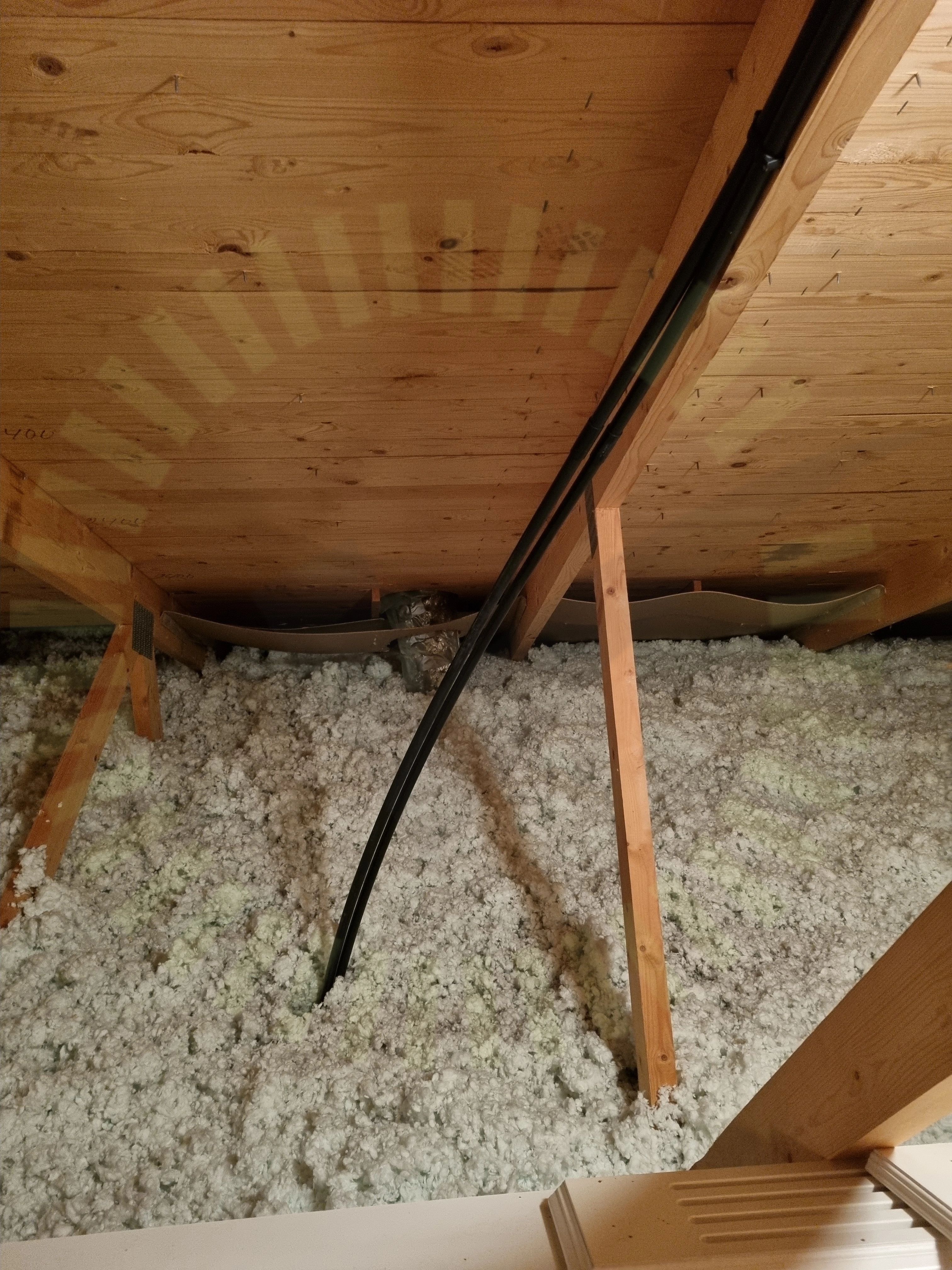

2.2 DC Förläggning

Inte godkänd

För långt avstånd mellan fästpunkter

SS 436 40 00 (522.8.4)
Fastsäkring av produkt

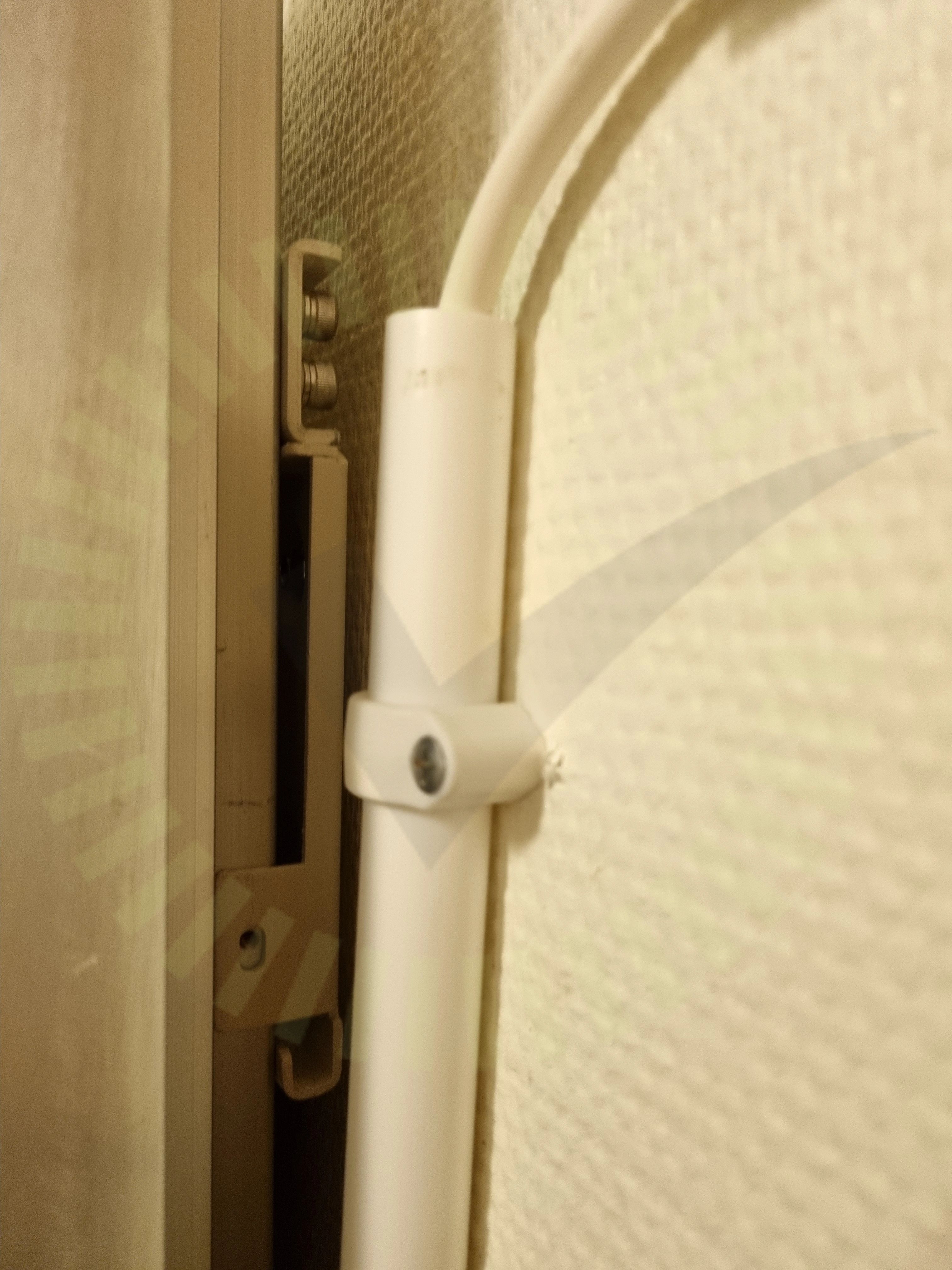

2.3 Fastsäkring av produkt

Inte godkänd

Skruv fattas i fäste

Tillverkarens anvisningar

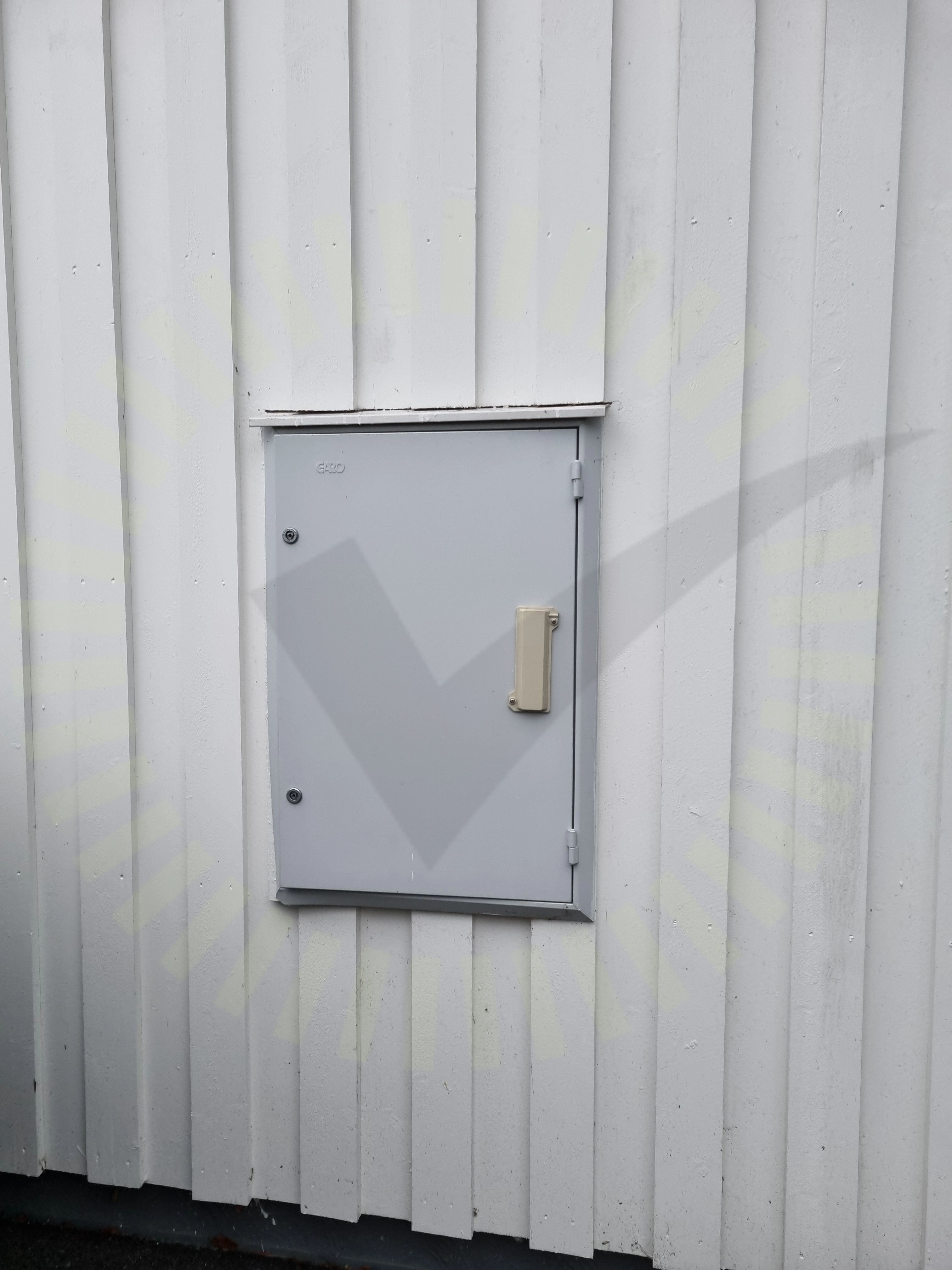

Informering av solceller

2.4 Informering av solceller

Inte godkänd

Dekal fattas

SS 436 40 00 (712.514) / (134.1.7)

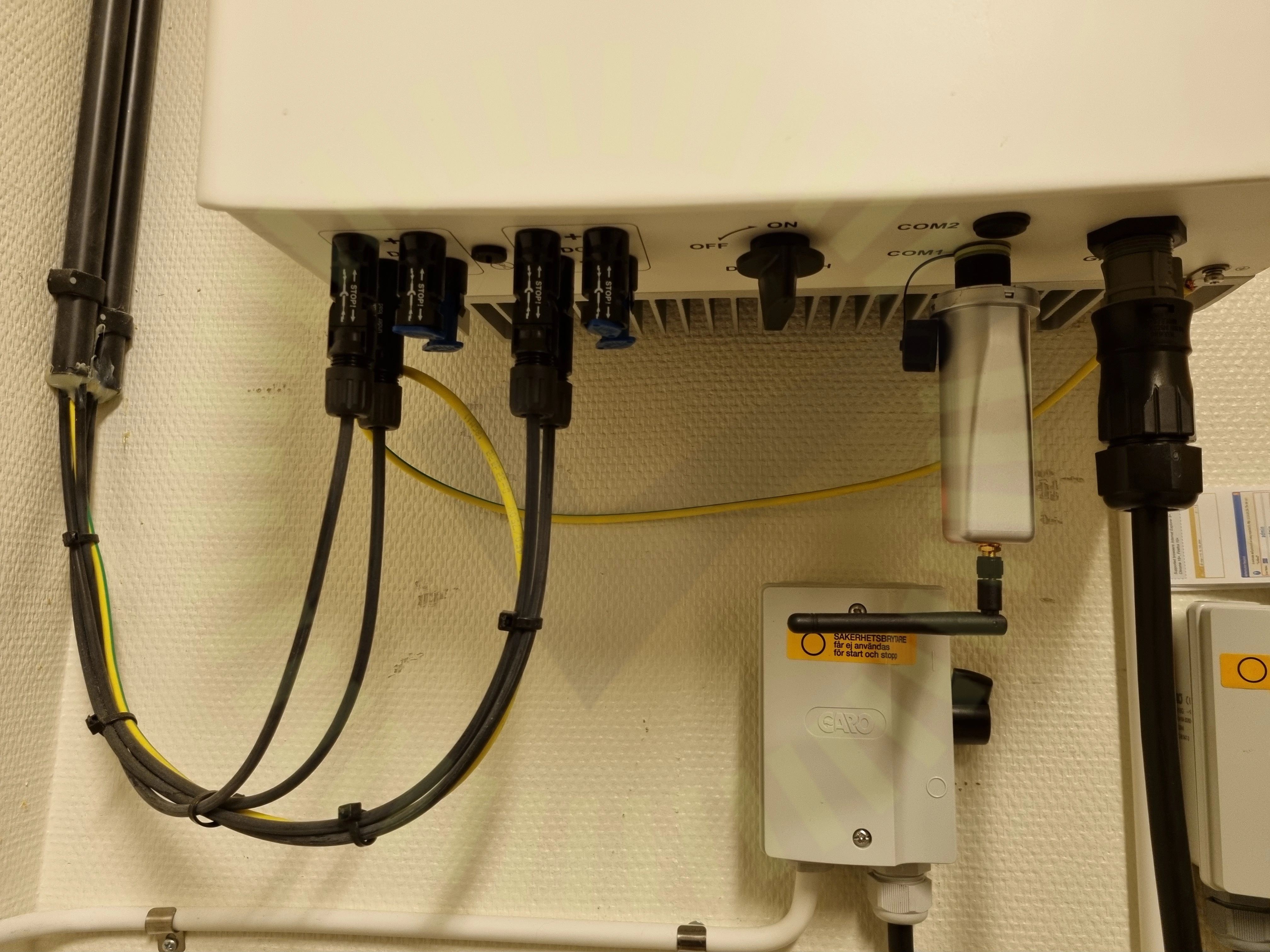

PE

2.5 PE

Inte godkänd

Växelriktarens chassi är inte jordat jord kabel går upp mot solpaneler

Tillverkarens anvisningar

2.6 Strängschema

Inte godkänd

Strängschema saknas för anläggning.

ELSÄK-FS 2022:1 (6 §)
Varning för backspänning

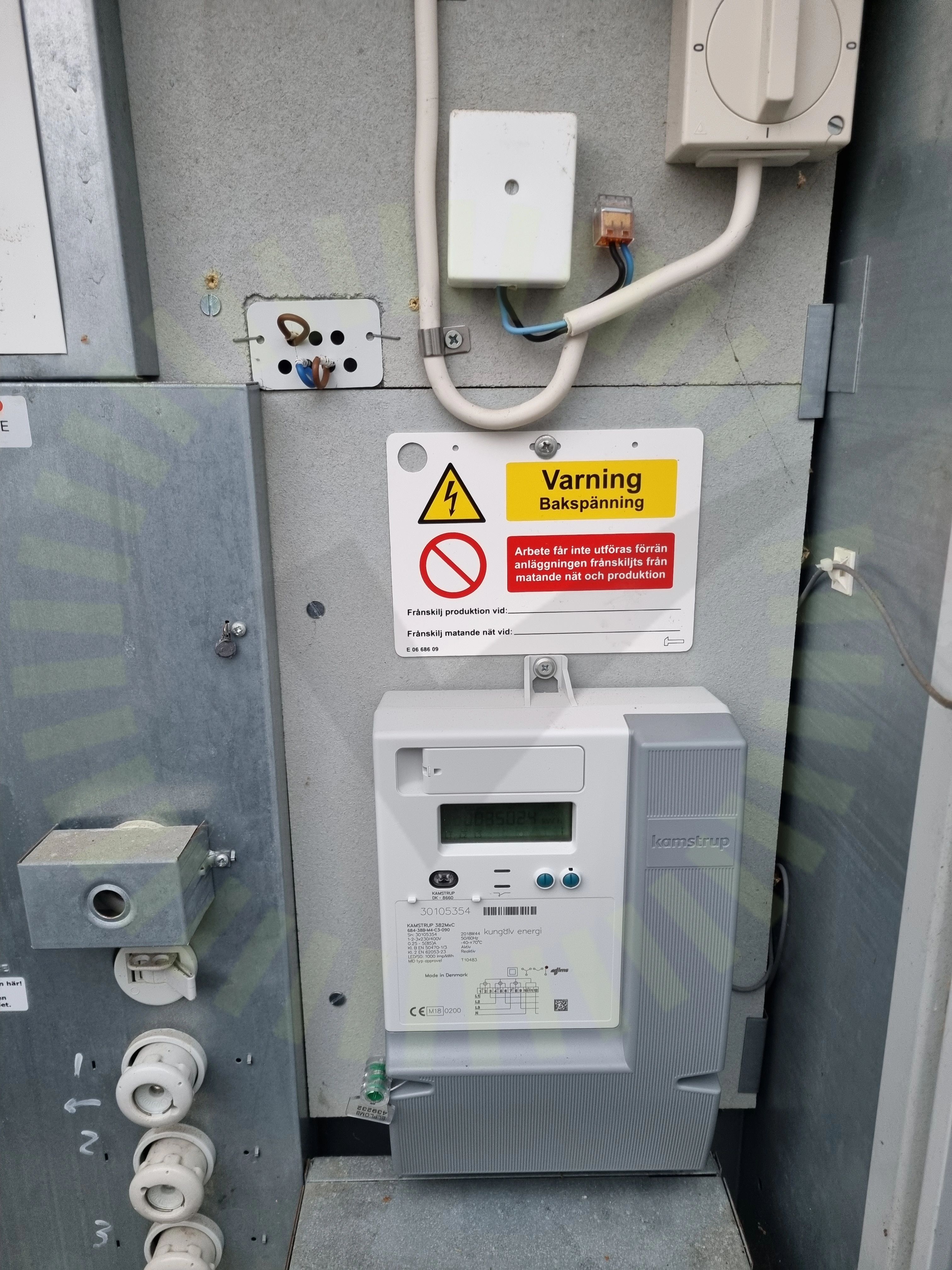

2.7 Varning för backspänning

Inte godkänd

Information fattas,ej ifylld text

SS 436 40 00 (712.514) / (134.1.7)

Godkända kontrollpunkter

24/32
AC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAnslutningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanDirekt solljusFörskruvningHuvudsäkringInfästningKabelKontakterLedare fastspändaMärkningSkadorSäkringTillförlitligt fästUtrymmeVarning för likspänningVinkel

Ej tillgängligt vid besiktning

1/32
Mätprotokoll DC

Ulica UL

Anmärkningar

3/10

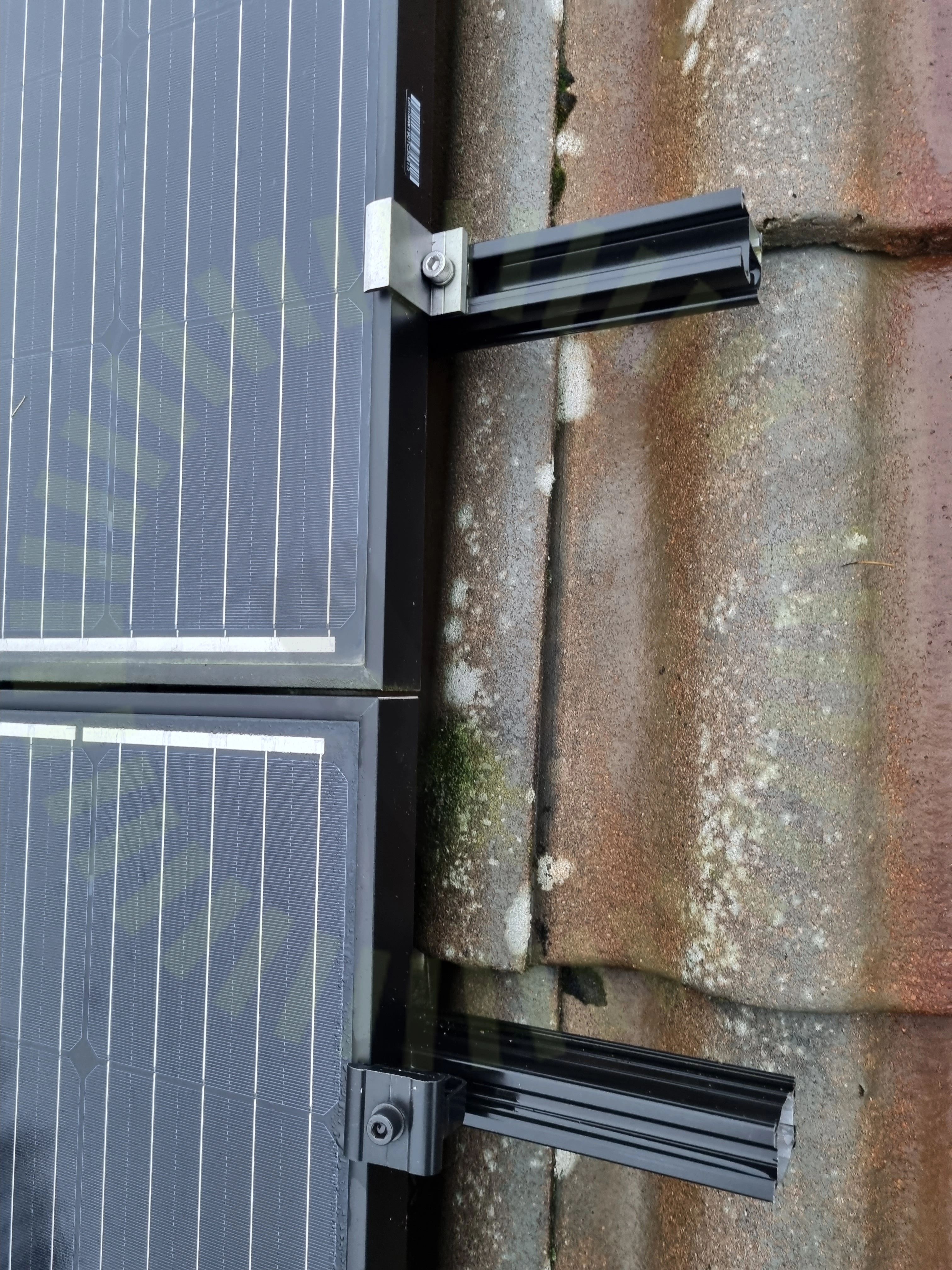

Mellanrum panelram

3.1 Mellanrum panelram

Inte godkänd

Panelerna ligger för nära varandra

Tillverkarens anvisningar
Fästenas överlappning

3.2 Fästenas överlappning

Inte godkänd

Fästen överlappar inte korrekt.

Tillverkarens anvisningar
Förbindelse av kontakter

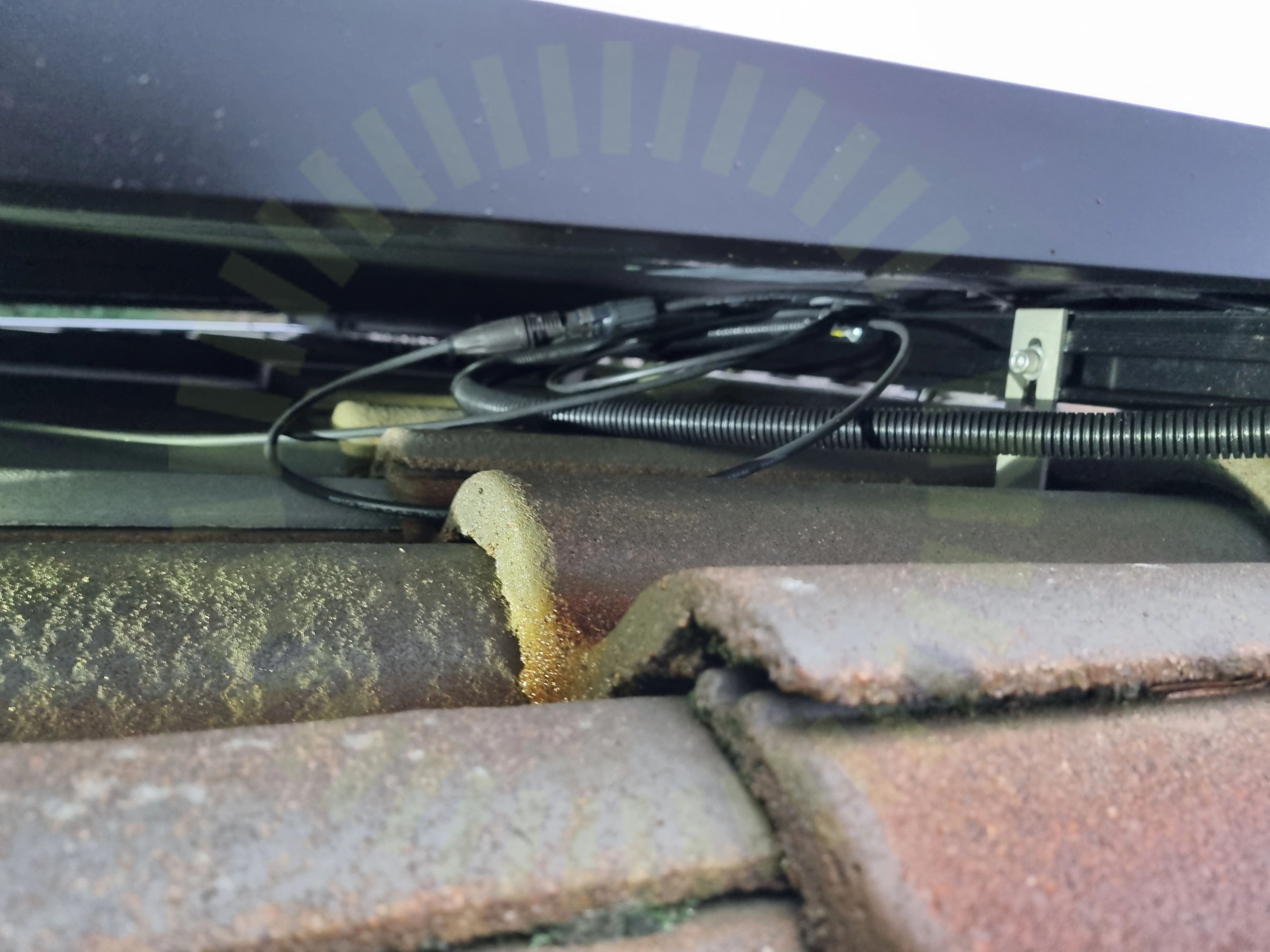

3.3 Förbindelse av kontakter

Inte godkänd

Olika kontakter under panelerna

SS 436 40 00 (712.526.1)

Godkända kontrollpunkter

6/10
DragavlastadeDräneringshålFöremål mot bakstyckeSkadorSkuggaSträngförläggning

Ej tillgängligt vid besiktning

1/10
Fästenas placering

Växelriktare

Anmärkningar

1/1

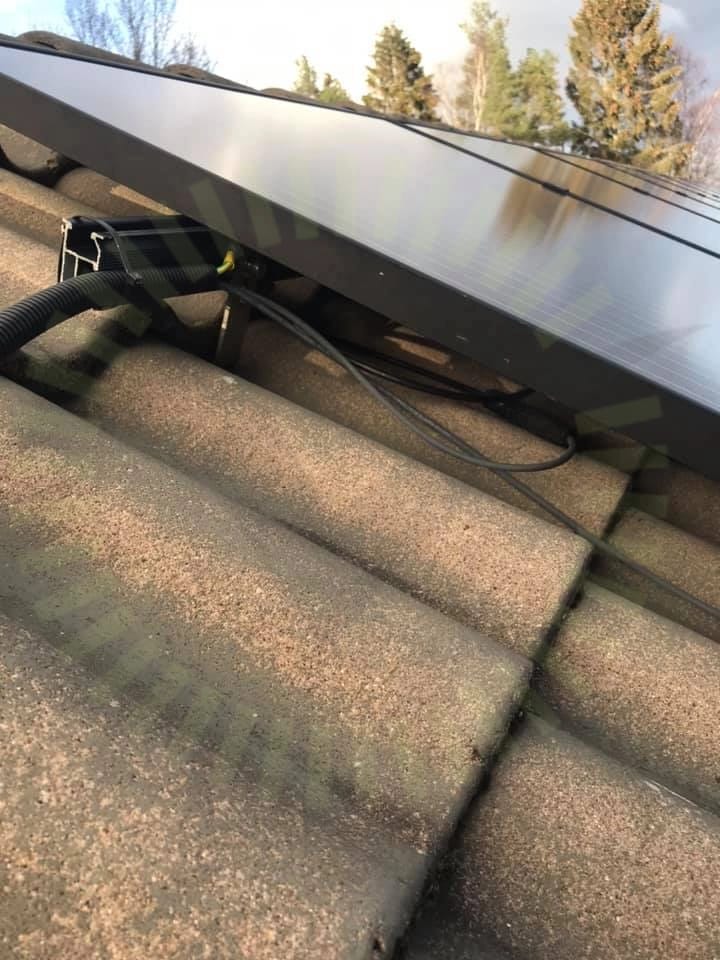

Funktionsjordsledare/funktionsutjämningsledare

4.1 Funktionsjordsledare/funktionsutjämningsledare

Inte godkänd

Funktionsjordsledare/funktionsutjämningsledare kan vara valfri färg, dock inte grön och gul.

514.3.1
