Besiktningsrapport

8.3

Installation av

HD Norrsken

Datum

11 april 2023

Ort

Trosa, Södermanlands län

Takstolsinfästning

Kabeluppfästning

Shims

+ 11

75% godkända

25% ej godkända

Om installationen

Paneler

Yingli: YLM-J 108 Cell (M10)

Montagesystem

Energy5: Panntak

Växelriktare

Solax X3-Hybrid Series

Tillbehör

Elmaterial: Kapsling

Installerad av HD Norrsken som har ett medelhögt snittbetyg på 8.3 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Kapsling (9)Tak 1, Energy5: Panntak (37)Tak 1, Yingli: YLM-J 108 Cell (M10) (21)Varselmärkning (4)Växelriktare (28)

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

2/3

Avtal

Strängschema

Kapsling

Tak 1, Energy5: Panntak

Anmärkningar

9/26

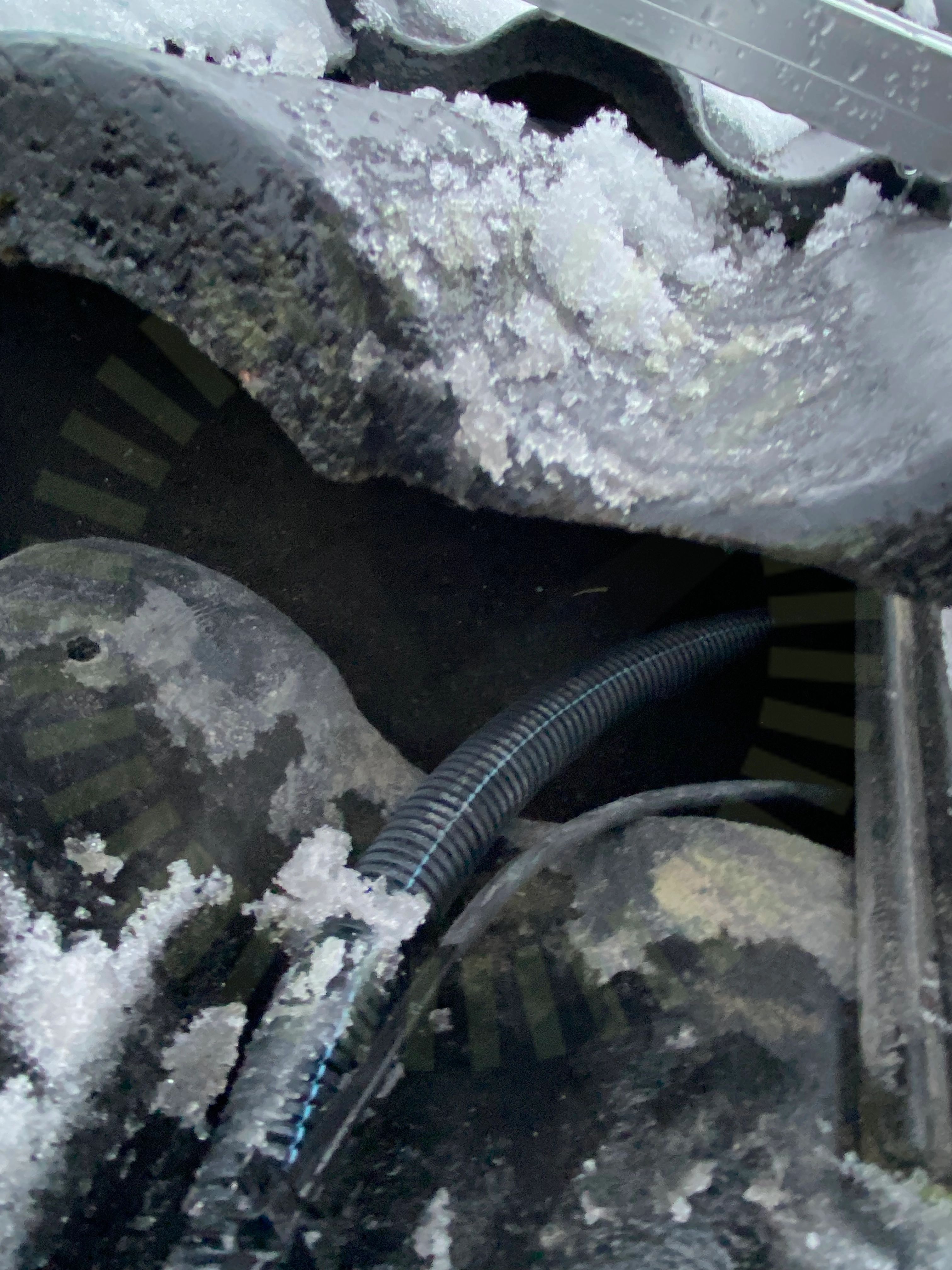

3.1 DC kabel förläggning

Inte godkänd

Kablage ligger utan skydd när den går ut från takpannan.

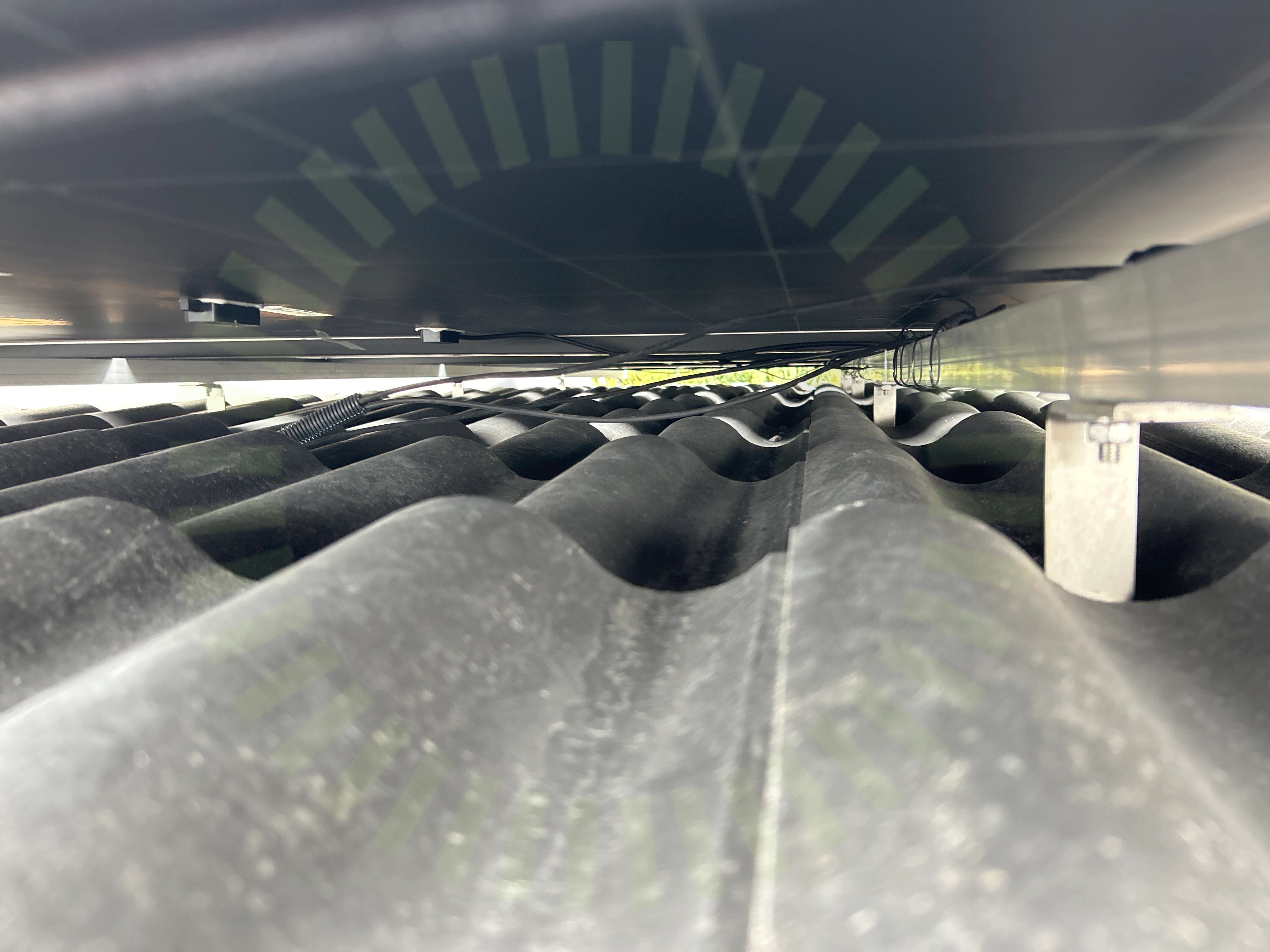

3.2 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

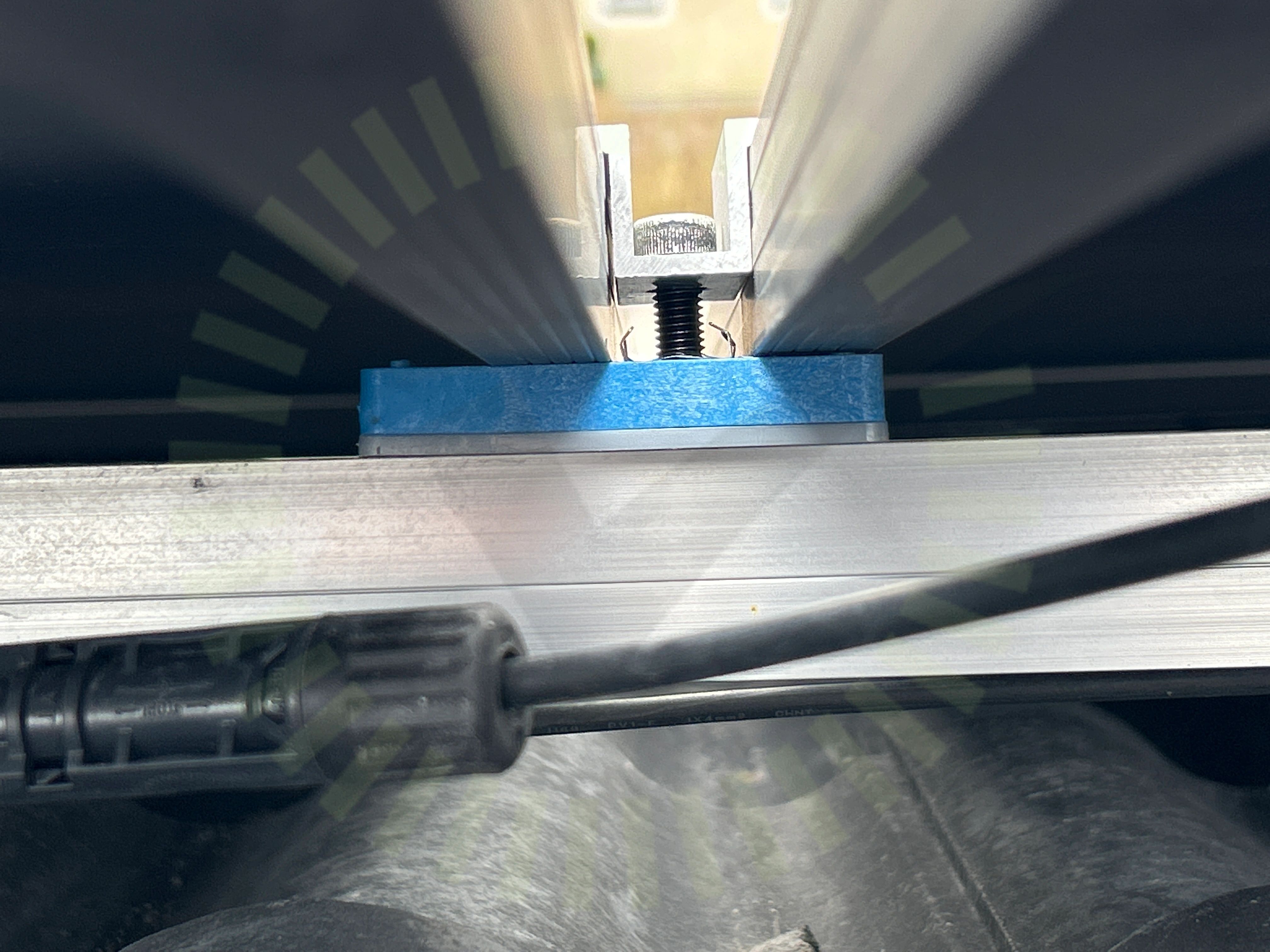

3.3 Shims

Inte godkänd

Distanser mellan skenan och panelen är inte hållbart.

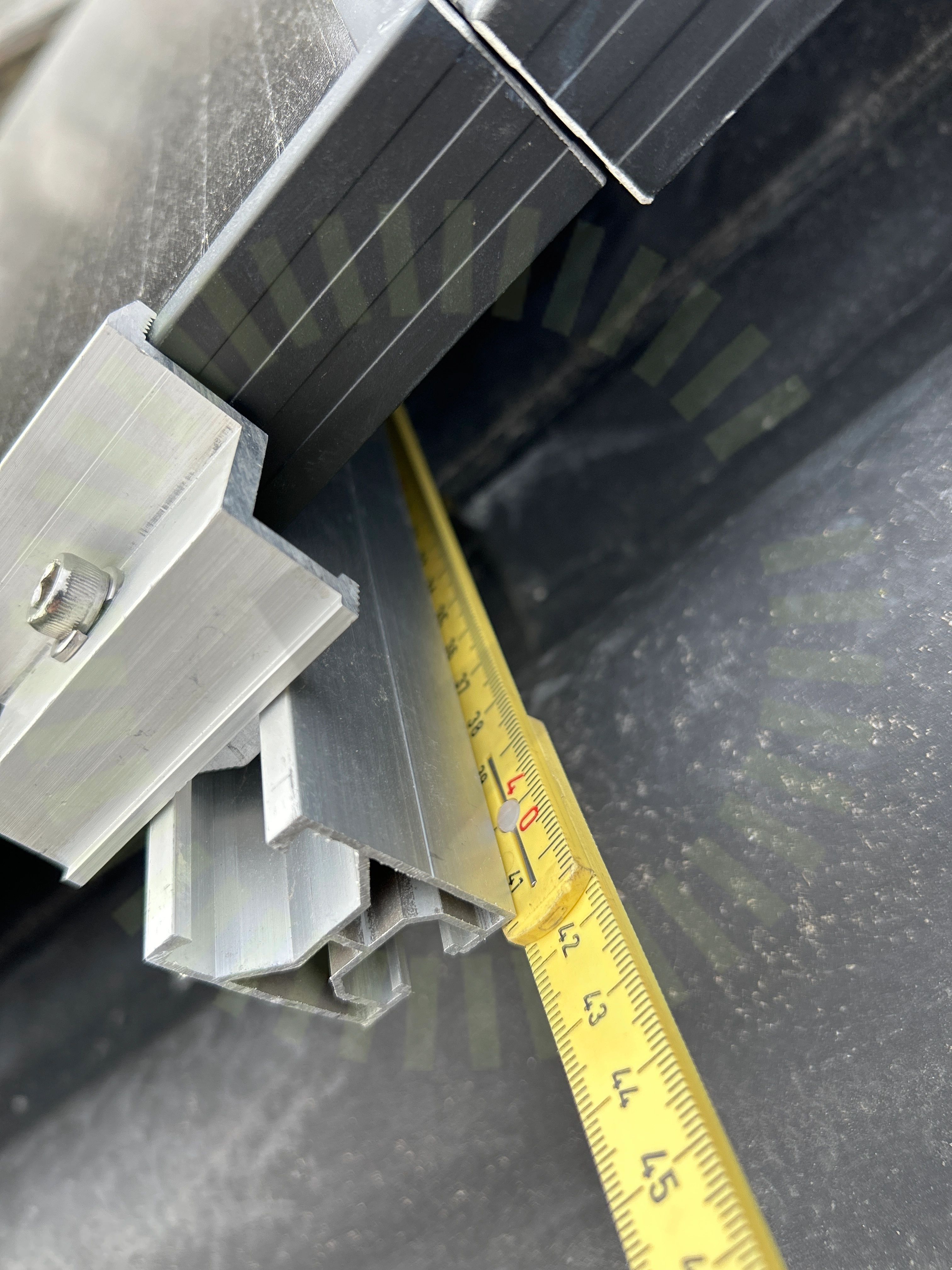

3.4 Skenornas överhäng

Inte godkänd

Underlag för att kontrollera skenans överhäng saknas.

3.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkningen saknas.

Tillverkarens montageanvisningar

3.6 Underbyggnad

Inte godkänd

Underlag att kontrollera undertaket mot saknas.

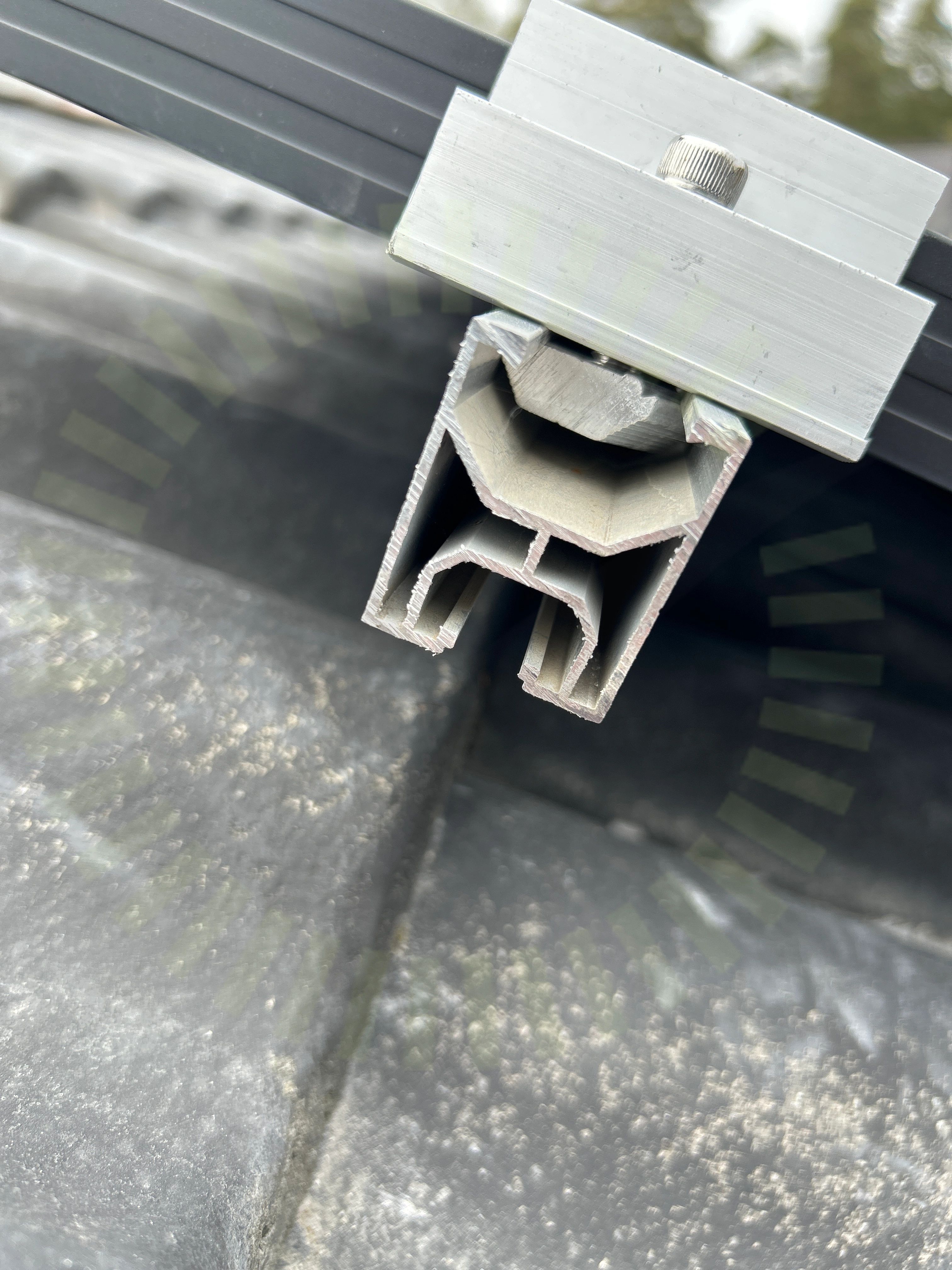

3.7 Ändklämmor

Inte godkänd

Ändklämman är inte korrekt förlagd i skenan.

3.8 Takkrokarnas CC

Inte godkänd

Underlag för att kontrollera infästningars avstånd saknas. Uppmätt horisontella skenor 120cm. Vertikala skenor 105cm.

3.9 Takstolsinfästning

Inte godkänd

Infästningar har missat takstolen.

Godkända kontrollpunkter

16/26

Använd skruv för klämma

Främmande material

Klämmans placering i skena

Klämmans åtdragningsmoment

Mittklämmor

Panelramens höjd

Placering

Råspontsinfästning

Skada på klämmor

Skador

Skenans utstick för klämma

Skenornas infästning

Skenskarvar

Takets lutning

Underliggande takpanna

Väderbeständigt material

Ej tillgängligt vid besiktning

1/26

Takgenomföring

Tak 1, Yingli: YLM-J 108 Cell (M10)

Anmärkningar

6/21

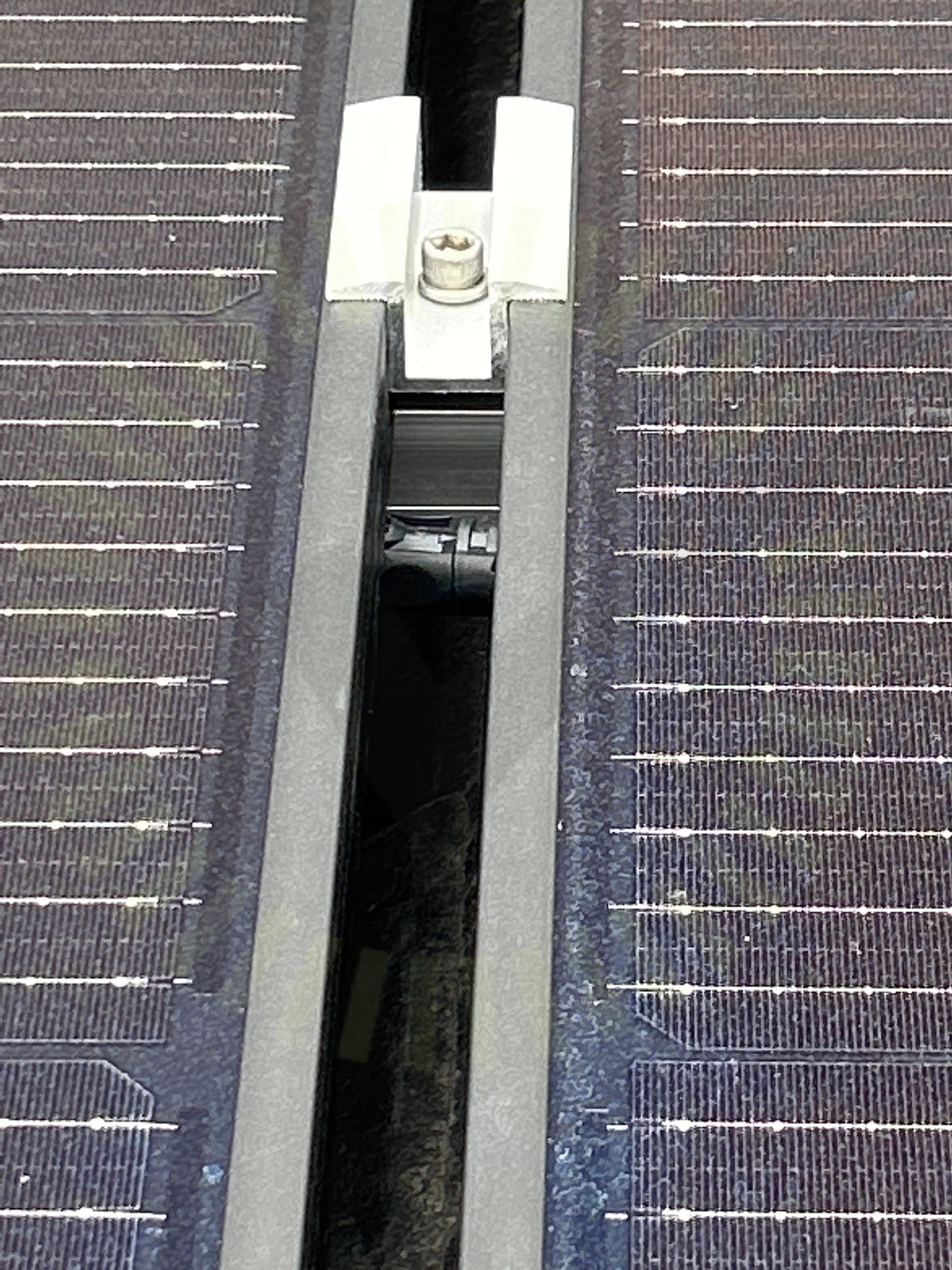

4.1 Kontakter förläggning

Inte godkänd

Panelernas kontakter är monterade i direkt solljus.

YINGLI InstallationManual IEC EN 20210801 V03 M10-YLM-J, Sida 3.

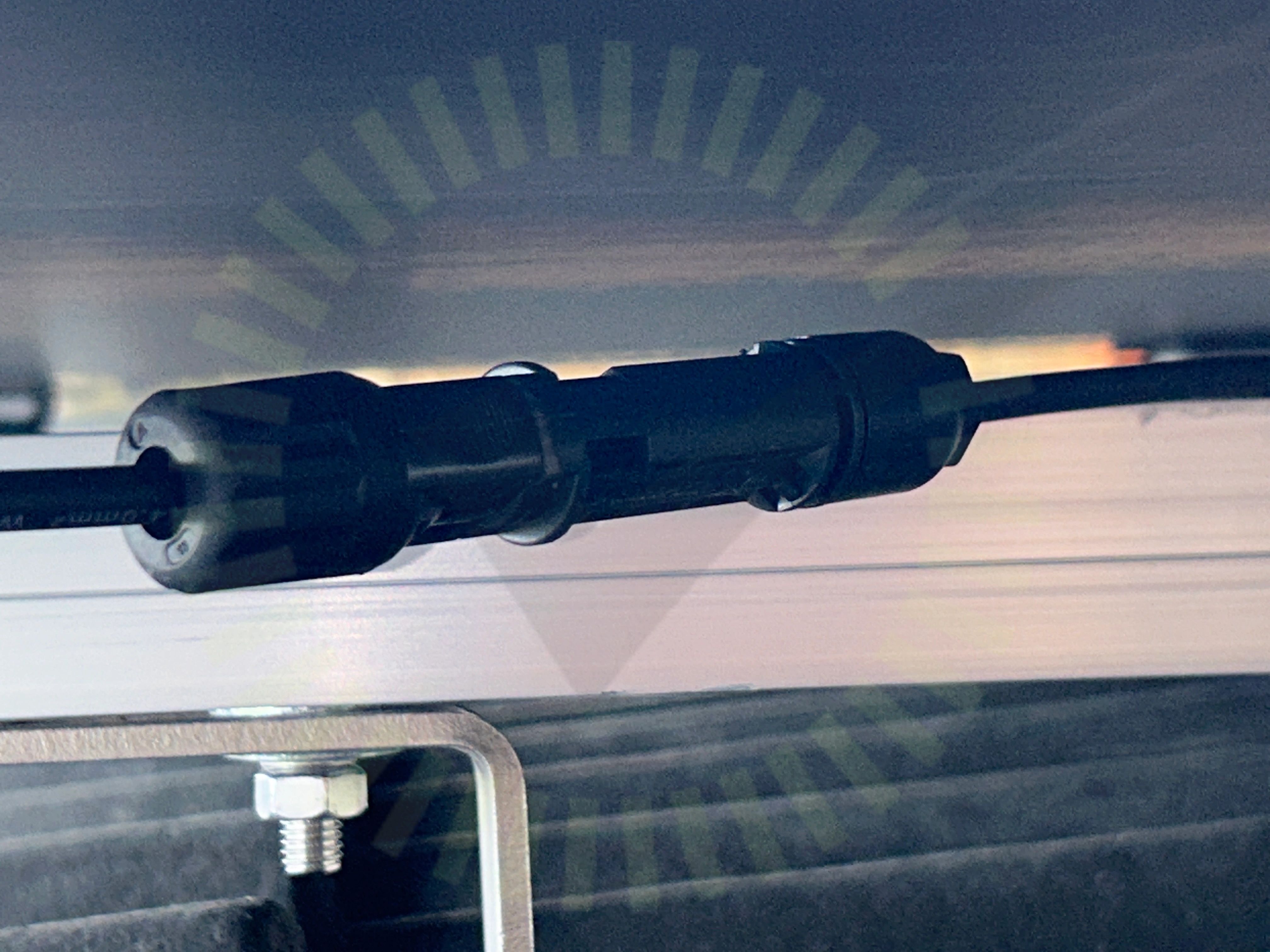

4.2 Förbindelse av kontakter

Inte godkänd

Kontakterna som har kopplats på panelerna är inte från samma tillverkare som de förmonterade.

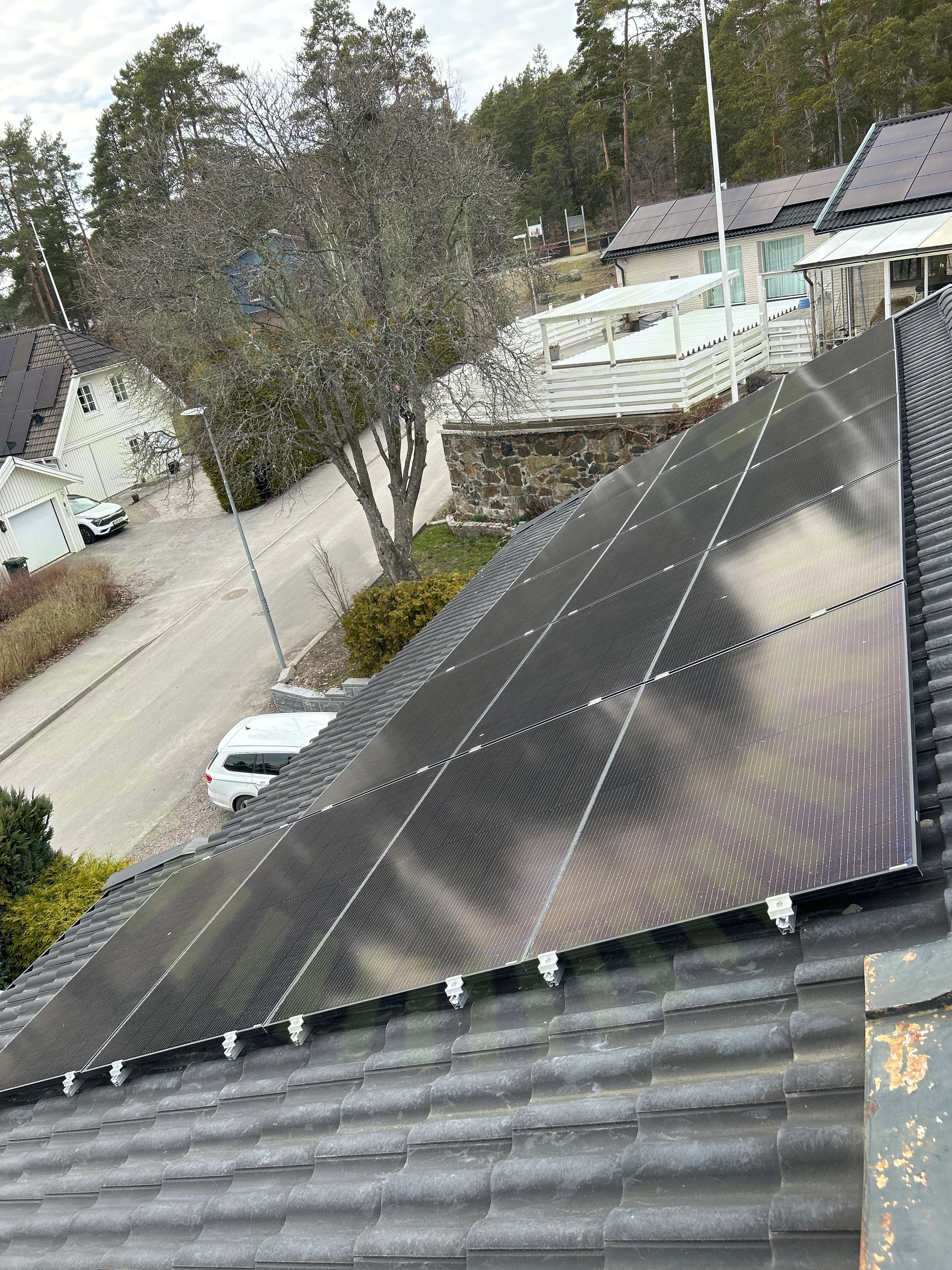

4.3 Klämmor på kortsida

Inte godkänd

Tillverkaren tillåter inte att panelerna installeras med klämmor på kortsidan i aktuell snözon.

YINGLI InstallationManual IEC EN 20210801 V03 M10-YLM-J, Sida 5 och 6.

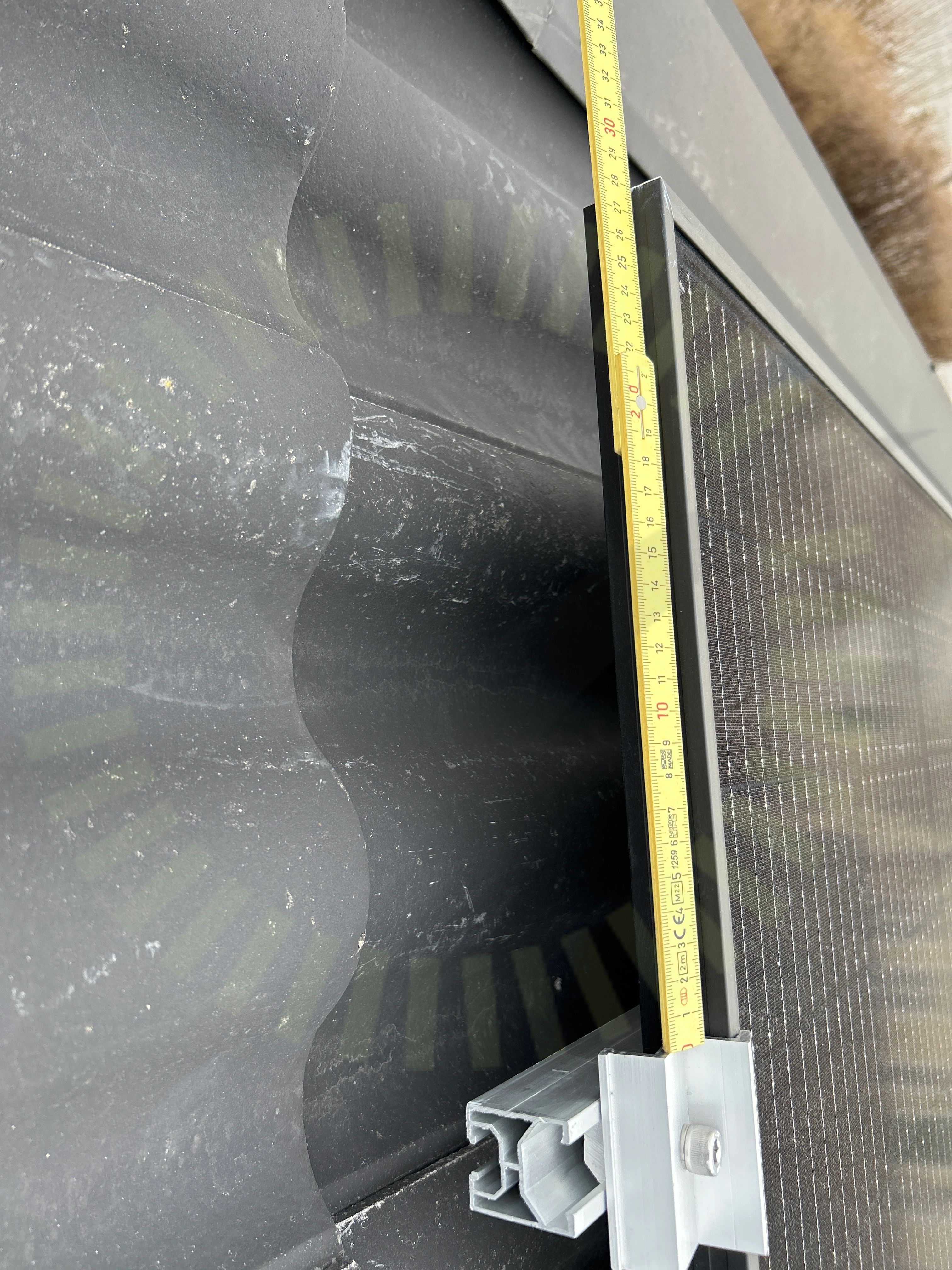

4.4 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

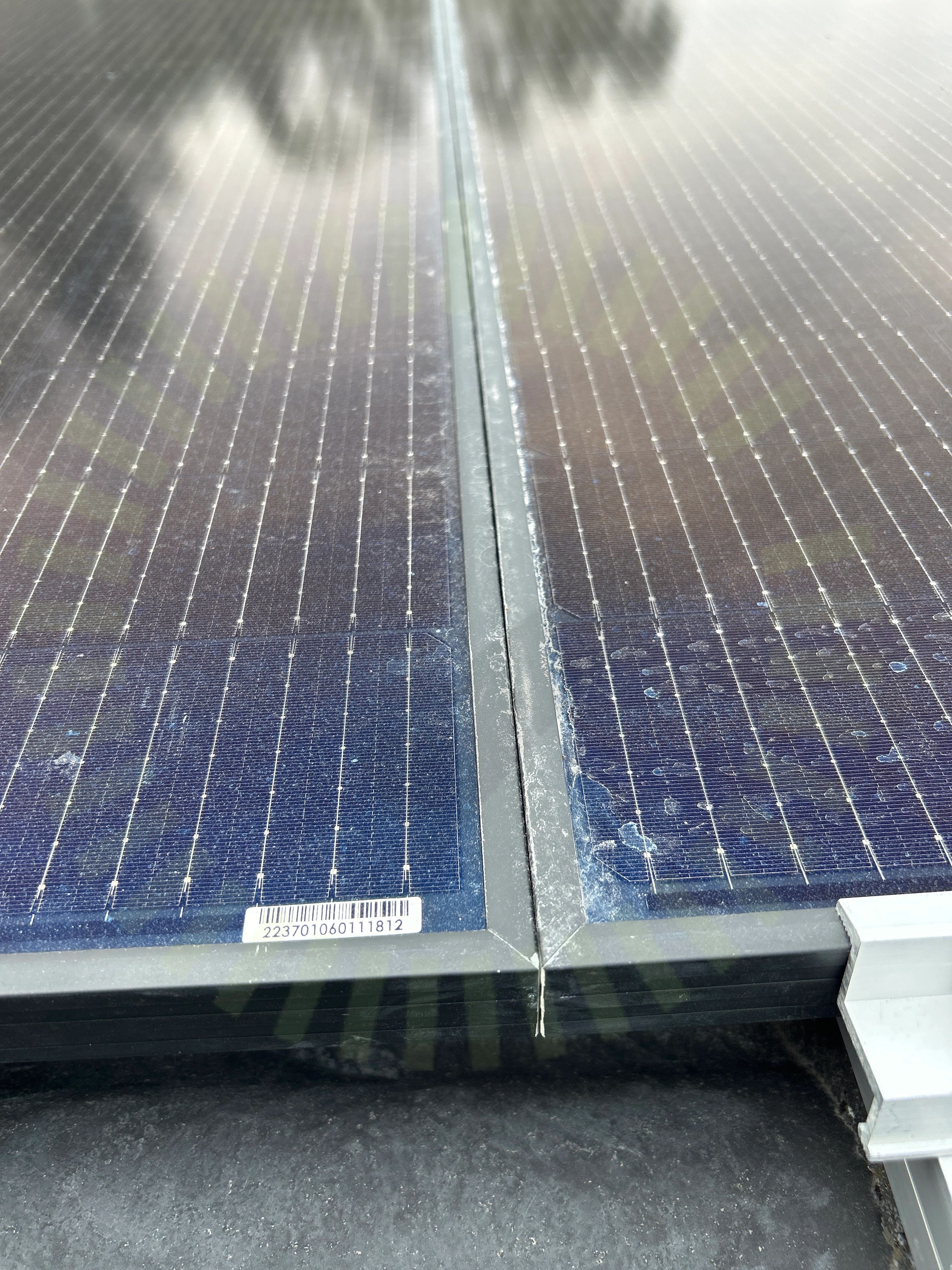

4.5 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

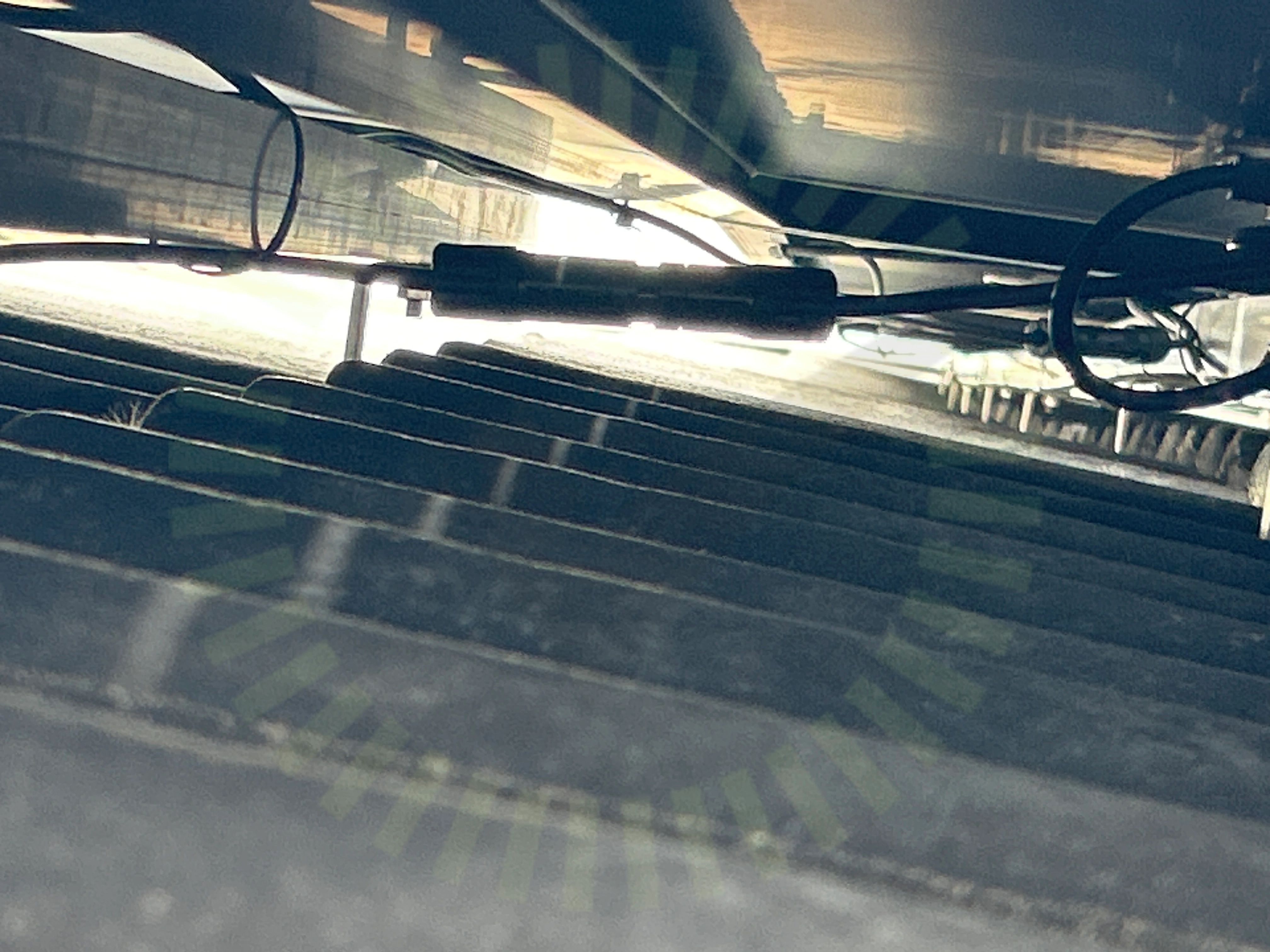

4.6 Stress på kontakter

Inte godkänd

Kontakter hänger i luften med kablage som drar åt vars ett håll.

Godkända kontrollpunkter

15/21

Avstånd till havet

Avstånd till yta

Dräneringshål

Föremål mot bakstycke

Klämmornas storlek

Klämmornas överlappning

Kontakter

Kopplingslåda

Lutning

Panelkablagets böjradie

Punktbelastning

Skador

Skuggning

Spänningar i ram

Strängförläggning

Varselmärkning

Anmärkningar

1/4

5.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

3/27

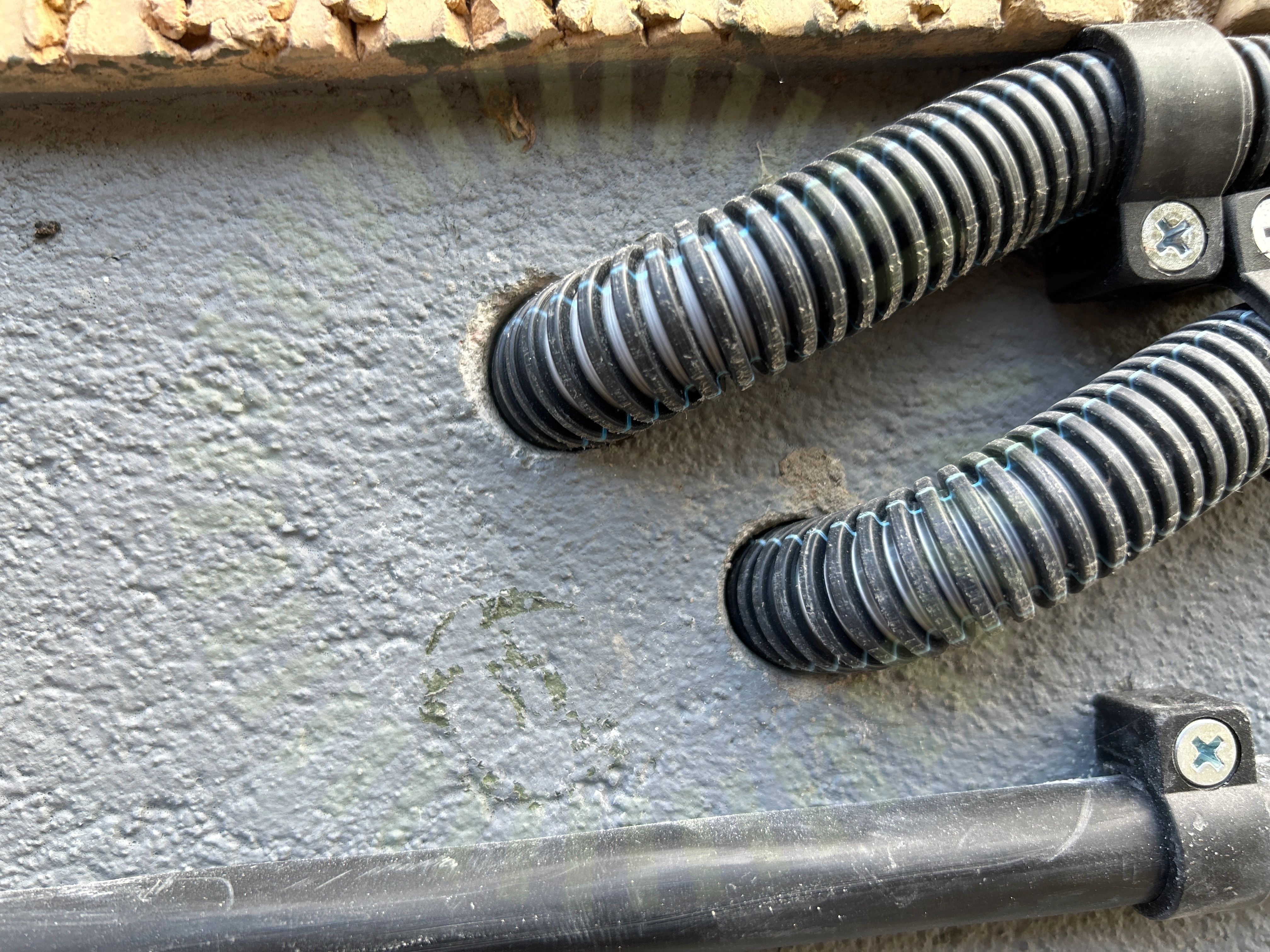

6.1 DC Genomföringar

Inte godkänd

Genomföringar är inte täta.

SS 436 40 00 (527.2.1)

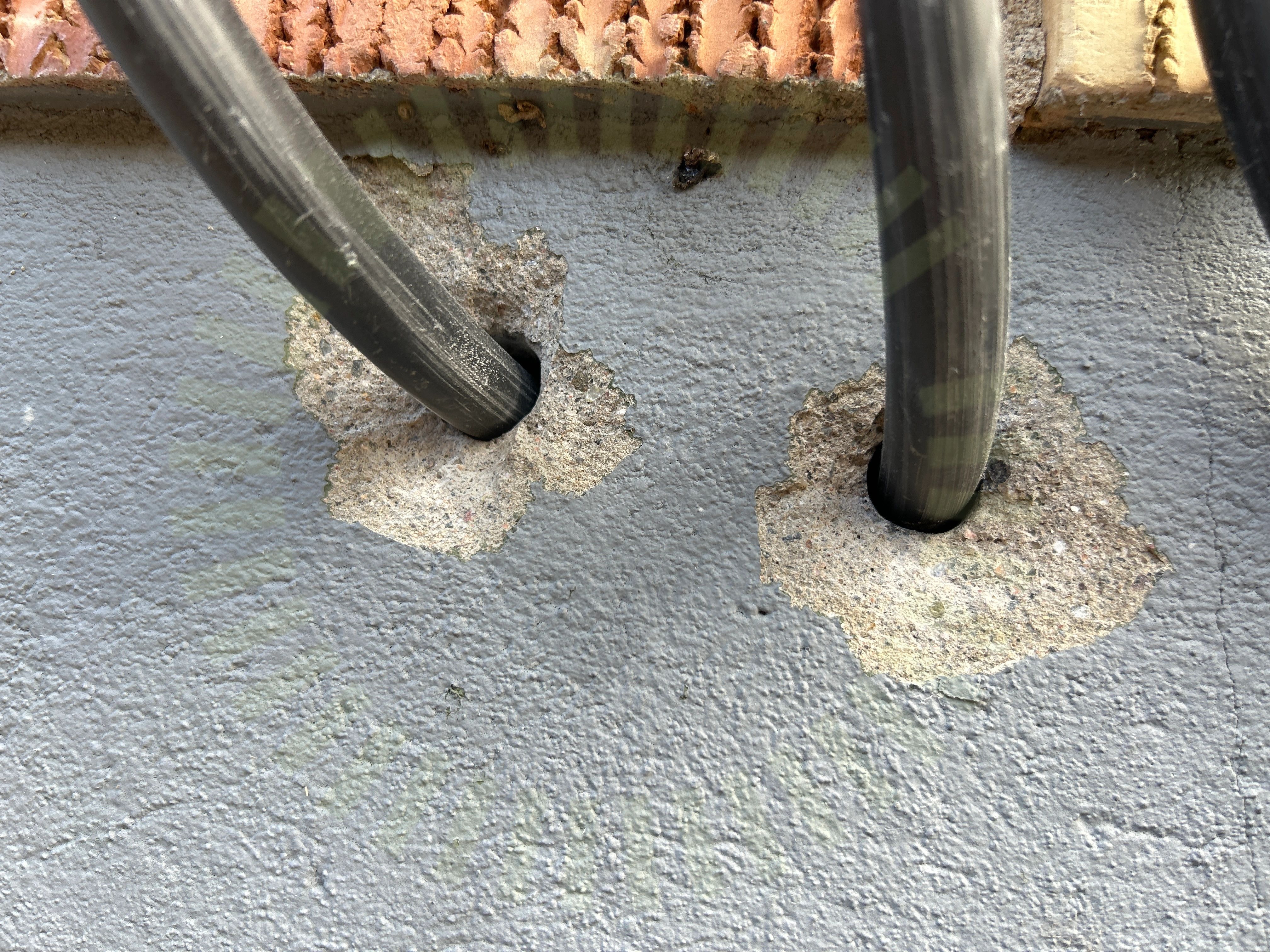

6.2 AC Genomföringar

Inte godkänd

Genomföring är inte tätad.

SS 436 40 00 (527.2.1)

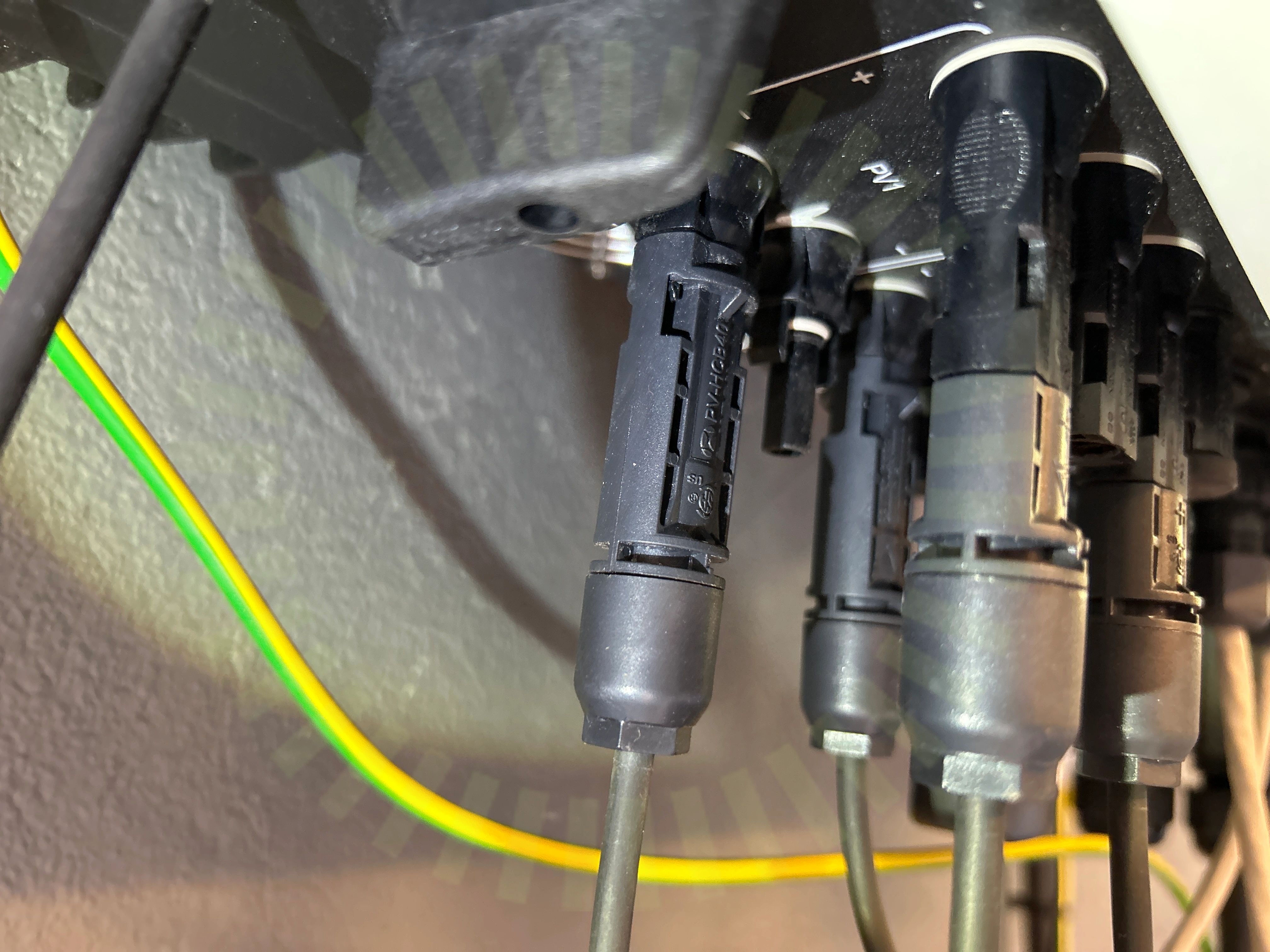

6.3 DC Kontakter

Inte godkänd

Kontakterna är av olika fabrikat.

Godkända kontrollpunkter

24/27

AC Anslutning Växelriktare

AC Böjradie

AC Kablage dimensionering

AC Kablage förläggning

AC kablage skada

AC kablage skarp kant

Avstånd

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skada

DC Kablage skydd

DC Kontakter stress

Fastsäkring av produkt

Förskruvning

Huvudsäkring

Infästning

Ledare Fastspända

Märkning

Säkringsdimension

Ventilation

Vinkel

Väderskydd
