Besiktningsrapport

9.8

Installation genom

Sesol

Datum

29 december 2022

Ort

Kimstad, Östergötlands län

Avstånd

AC Genomföringar

AC Förläggning

Avstånd

94% godkända6% ej godkända

Om installationen

PanelerLongi: LR4-72HPH-***M

MontagesystemWeland Stål: Råspont

VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Batteri

Anmärkningar

1/14

1.1 Avstånd

Inte godkänd

Placering av batteriet följer inte tillverkarens anvisningar. Skall vara minst 300mm luftutrymme runt omkring batteriet.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

13/14

Avstånd till växelriktareBatteri PEFastsäkring av produktInfästningInternet KabelKontakterRakt ståendeSkadorSmart Power SensorTemperaturUtrymmeVäderskydd

Tak 1, Longi: LR4-72HPH-***M

Godkända kontrollpunkter

13/13

Avstånd till takDragavlastadeDräneringshålFörbindelse av kontakterFöremål mot bakstyckeHöjdskillnadMellanrumSkadorSkadorSkuggaSolpaneler: Fästen: PlaceringSträngförläggningÖverlappning

Tak 1, Weland Stål: Råspont

Godkända kontrollpunkter

22/22

Avstånd pannaFrämmande materialInfästning RåspontInfästningar CC måttKabeluppfästningMittklämma rätt förläggningMittklämma skruvMittklämmorShimsSkadorSkarp kantSkenornas avståndSkenornas infästningSkenornas överhängSkenskarvarSkyddSnö- och VindlastberäkningTakgenomföringVäderbeständigt materialÄndklämmor rätt förläggningÄndklämmor skena Ändklämmor skruv

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

4/29

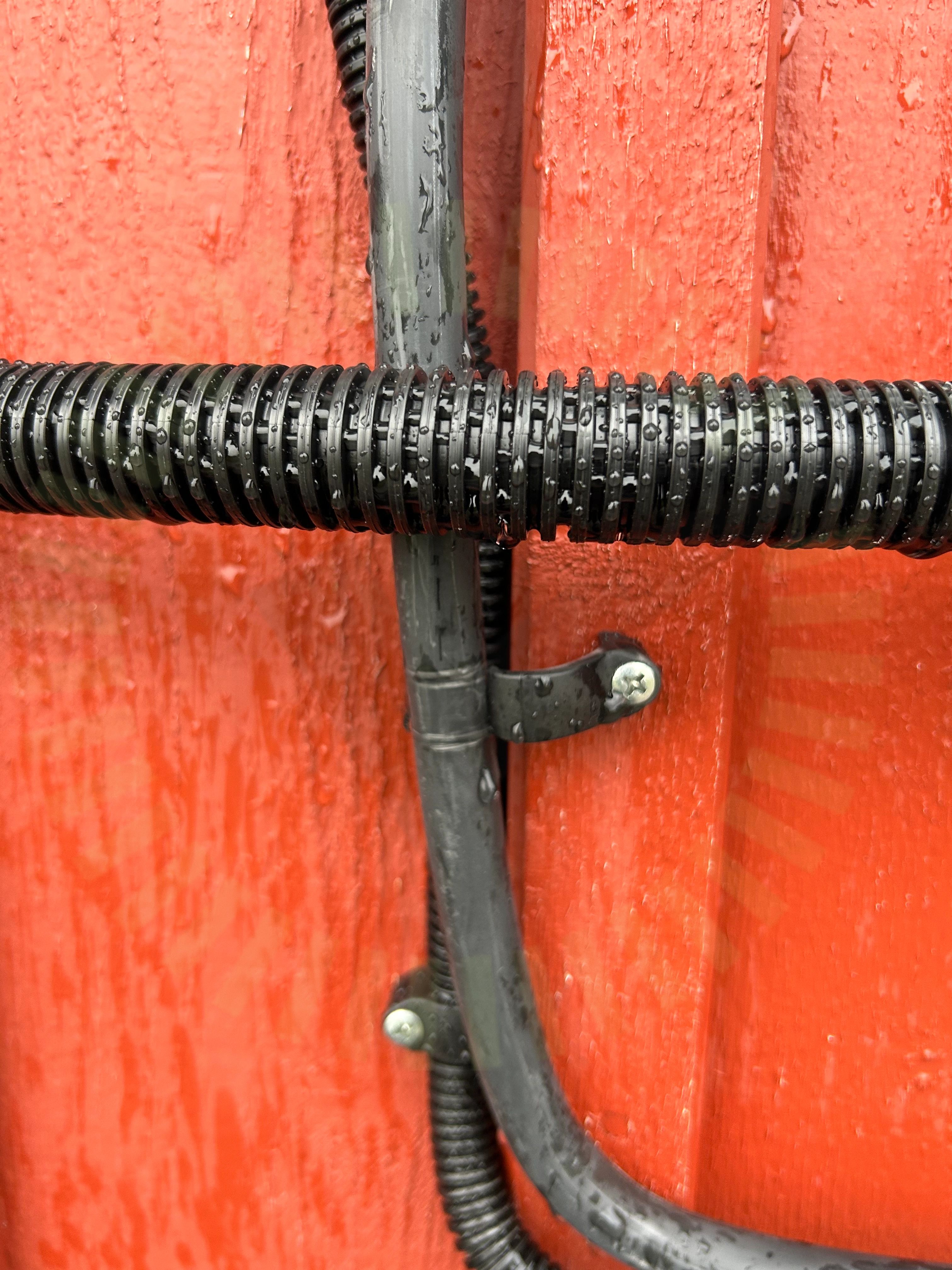

5.1 AC Förläggning

Inte godkänd

Skruvklammer har släppt.

SS 436 40 00 (522.8.4)

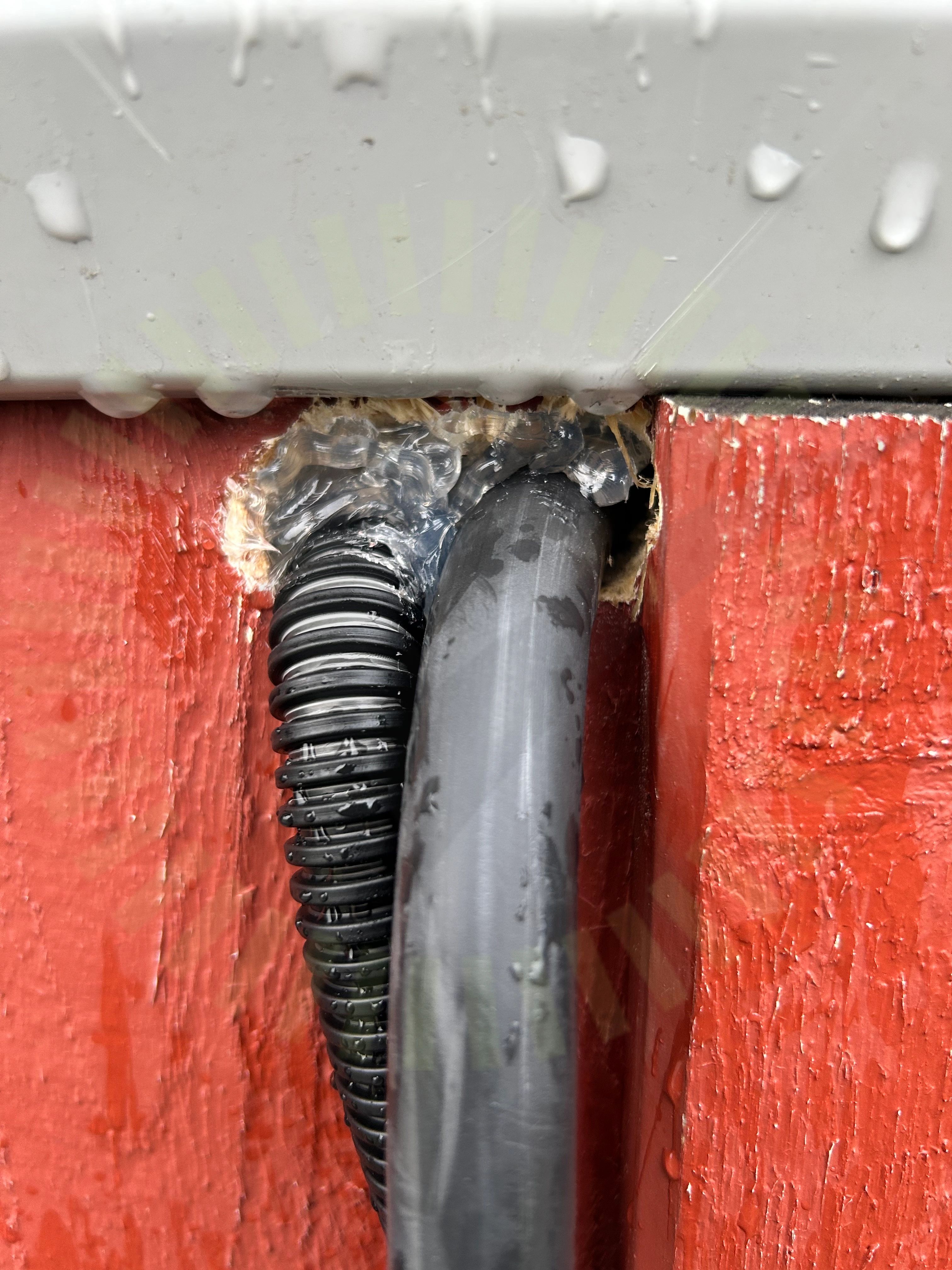

5.2 AC Genomföringar

Inte godkänd

Bristfällig tätning.

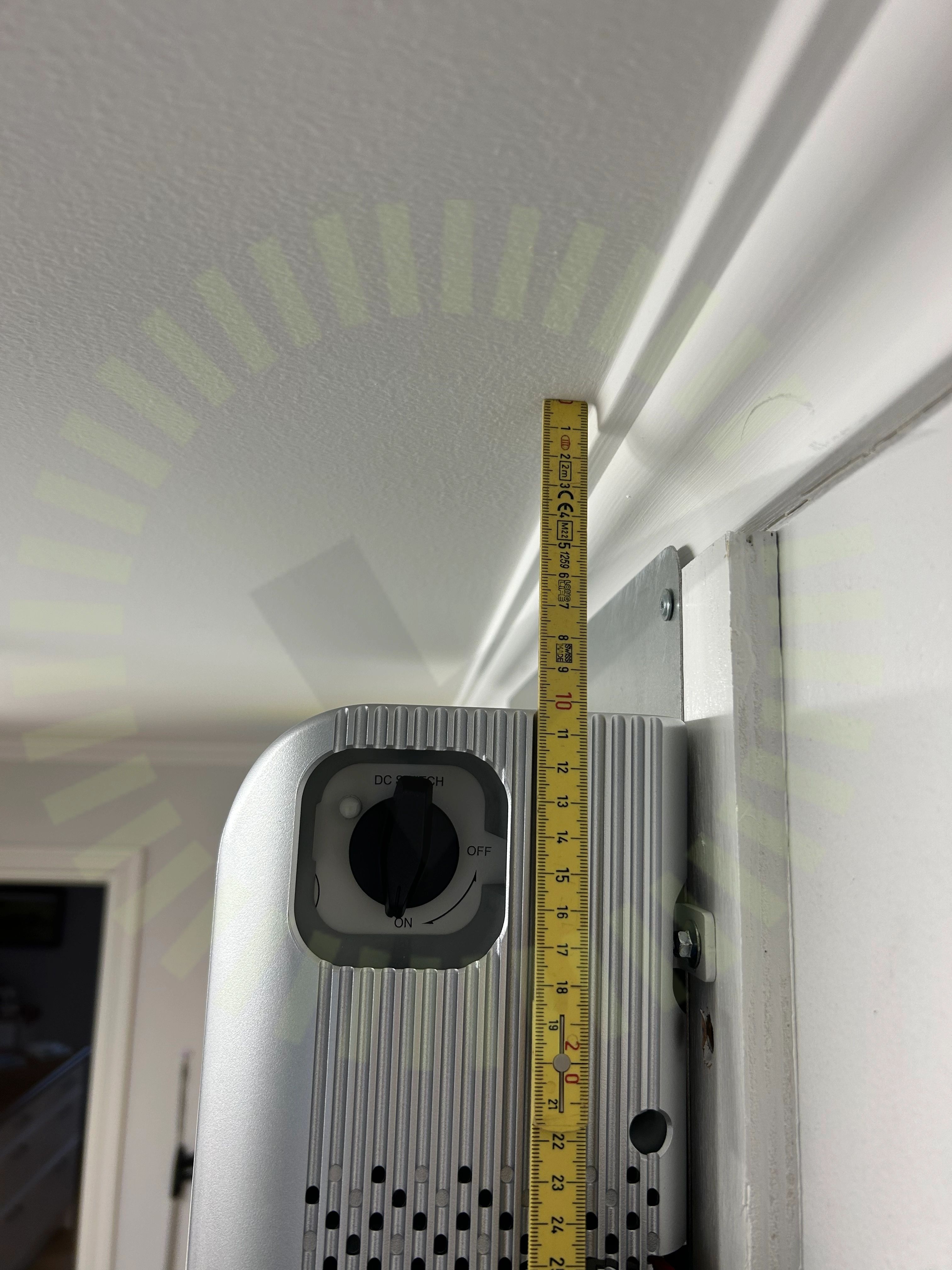

5.3 Avstånd

Inte godkänd

Placering av växelriktare följer inte tillverkarens anvisningar. Skall vara minst 500mm luftutrymme i höjd vid montering av två växelriktare.

Huawei User Manual Issue 04 (2021-08-10), Sida 22

5.4 Mätprotokoll DC

Inte godkänd

Kunden har inte fått Mätprotokoll.

ELSÄK-FS 2022:1 (6 §)

Godkända kontrollpunkter

25/29

AC AnslutningAC BöjradieAC kabel skarp kantAC Skador på kabelAvstånd till havBrännbart underlagDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanFastsäkring av produktHuvudsäkringInfästningInternetKabelKontakterLedare fastspändaMärkningPE ChassiSkadorSträngschemaSäkringVentilationVinkel
