Besiktningsrapport

9.5

Installation genom

Sesol

Datum

4 juli 2023

Ort

Bankeryd, Jönköpings län

Underliggande takpanna

Avstånd närliggande objekt

Informering av solceller

+ 3

89% godkända11% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M

MontagesystemWeland Stål: Råspont

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Huawei: LUNA2000-5-15-S0

Godkända kontrollpunkter

12/12

AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningKablageKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

4/41

2.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar till närmaste objekt.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30

2.2 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514.101)

2.3 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

2.4 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SEK 457, Sida 42

Godkända kontrollpunkter

37/41

AC anslutning växelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd till havAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringKontakterLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningPlaceringSkadat kablageSträngdesignSträngschemaSäkringsdimensionSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för likspänningVentilationVäderbeständigt material

Longi: LR5-54HPB 390-410M

Anmärkningar

3/15

3.1 Kopplingslåda

Inte godkänd

Kablar uppfästa i ram ca 50 cm från kopplingslåda. Hänger idag en bit ner och kommer med tid hänga mer.

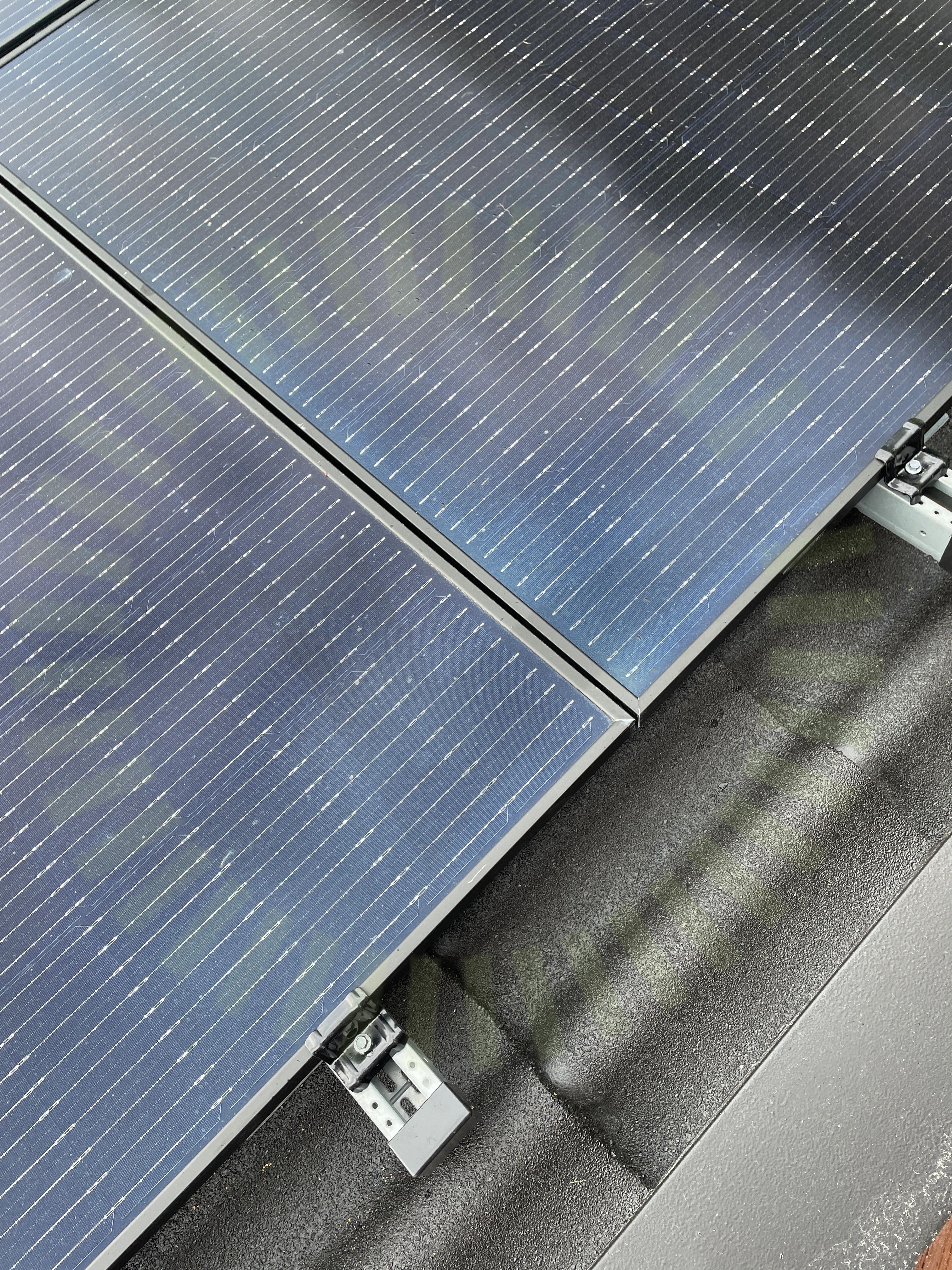

3.2 Mellanrum

Inte godkänd

Panelernas avstånd understiger 10 mm.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

3.3 Panelkablagets böjradie

Inte godkänd

Uppmätt böjradie ca 30 mm. Tillverkaren anvisar minst 43 mm

Installation Manual for LONGi Solar PV Modules, V15, Sida 25

Godkända kontrollpunkter

11/15

Avstånd till takDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonPunktbelastningSkuggaSpänningar i ramSträngförläggningÖverlappning

Ej tillgängligt vid besiktning

1/15

Förbindelse av kontakter

Tak 1, Weland Stål: Råspont

Anmärkningar

2/2

4.1 Takstege

Inte godkänd

Stege flyttat så den vilar på huv istället för i pannans dal, taksäkerhet försämrad

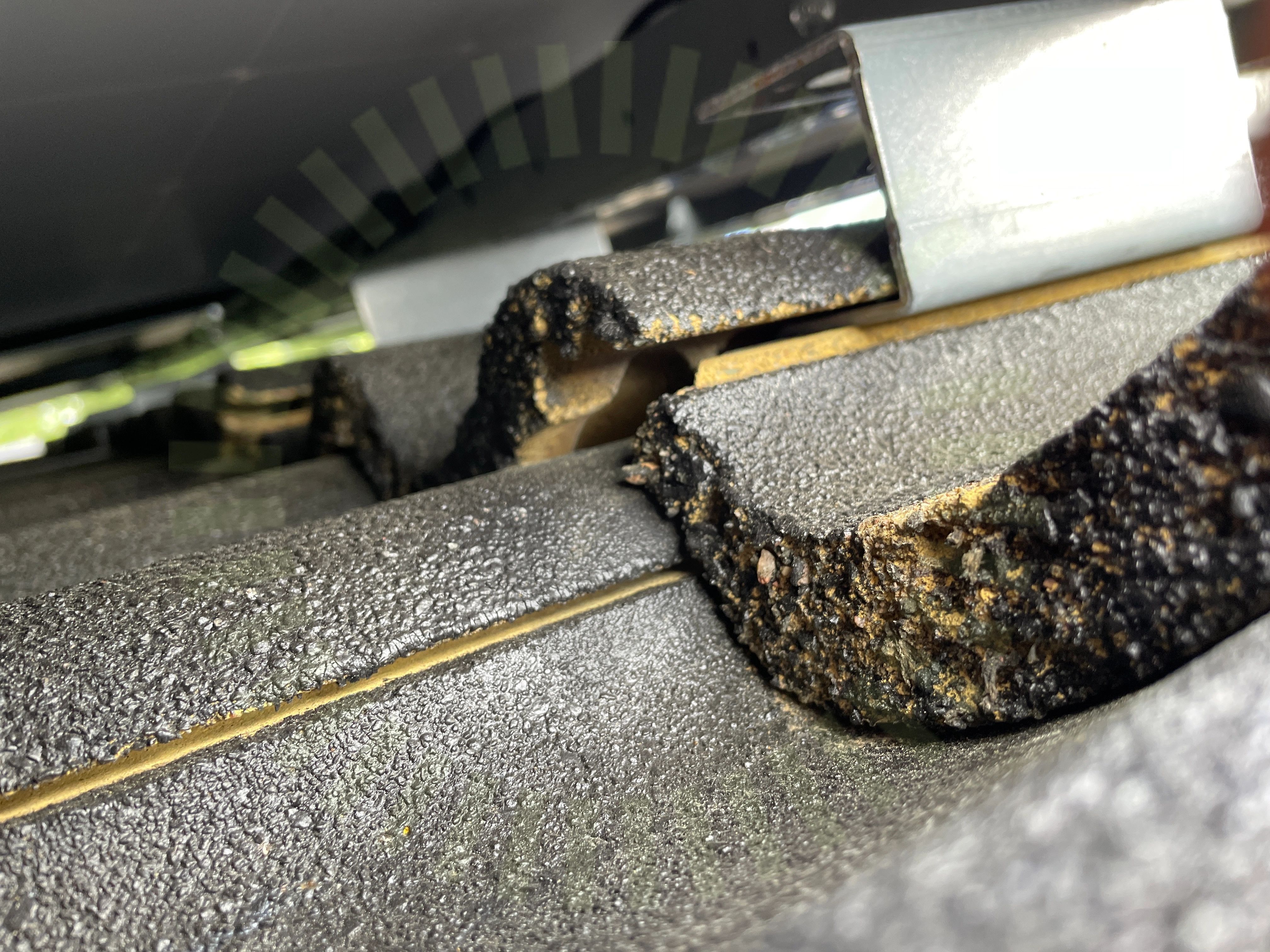

4.2 Urtag vid fästen

Inte godkänd

Urtag skall göra i pannor för bibehållen täthet. Pannor som inte ligger korrekt riskerar att spricka

AMA HUS 21 (JUC.1/JUE.1)

Weland Stål: Råspont

Anmärkningar

2/23

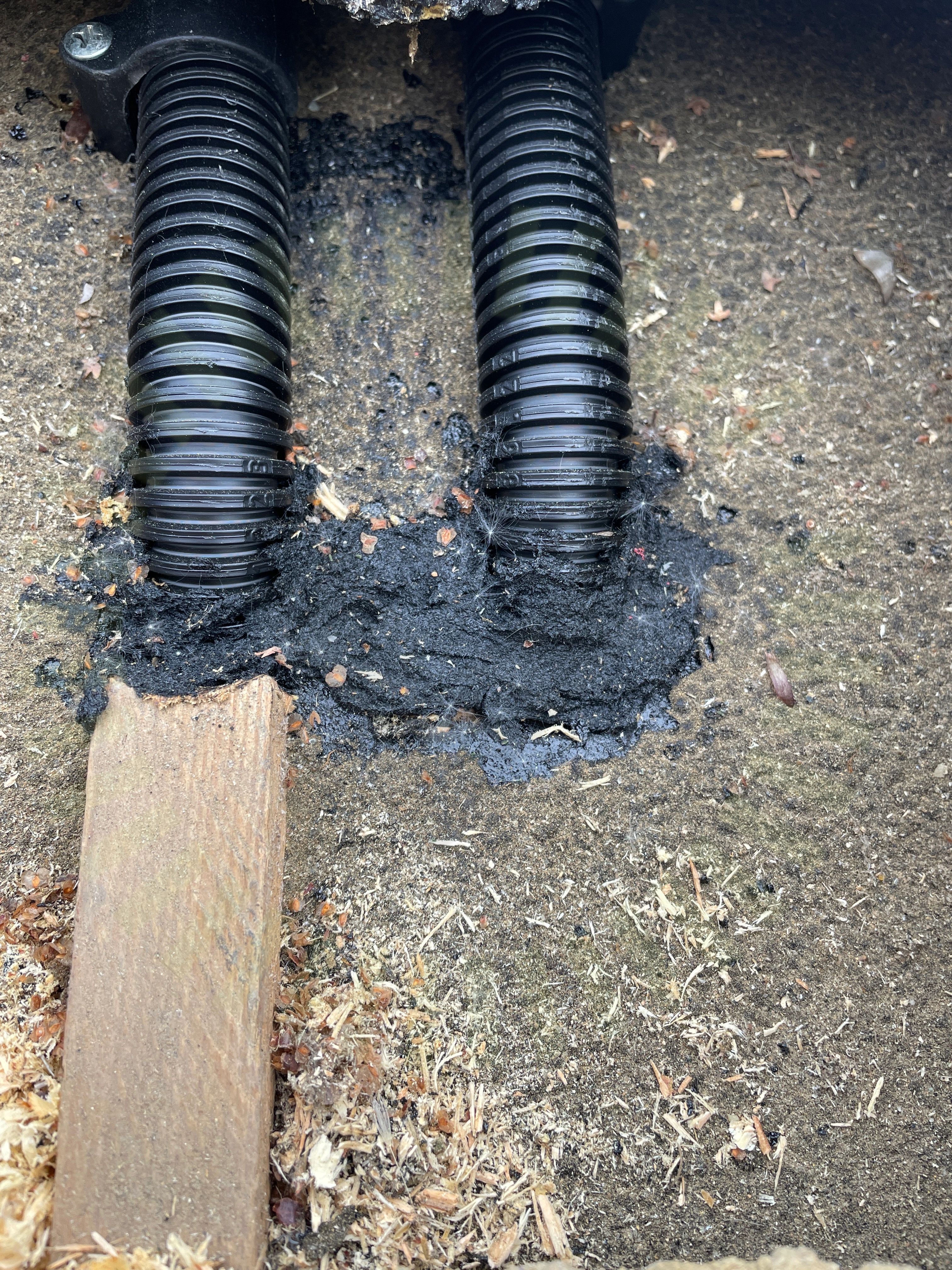

5.1 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

5.2 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

21/23

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderbyggnadVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
