Institutet för Solenergikvalitet

Besiktningsrapport

9.6
x

Installation genom

Täta tak Energi

Datum

10 januari 2023

Ort

Ängelholm, Skåne län
Kabeluppfästning
Dragavlastade
AC Anslutning
94% godkända6% ej godkända

Om installationen

PanelerTrina: Vertex DE09.05
OptimerareHuawei: SUN2000P - 450W
MontagesystemWeland Stål: Läktfästen
VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1
Täta tak Energi

Installerad av Täta tak Energi som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Tak 1, Huawei: SUN2000P - 450W

Godkända kontrollpunkter

5/5
DragavlastadeFastsäkring av produktFörutsättningarKontakterPlacering

Tak 1, Trina: Vertex DE09.05

Anmärkningar

1/11
Dragavlastade

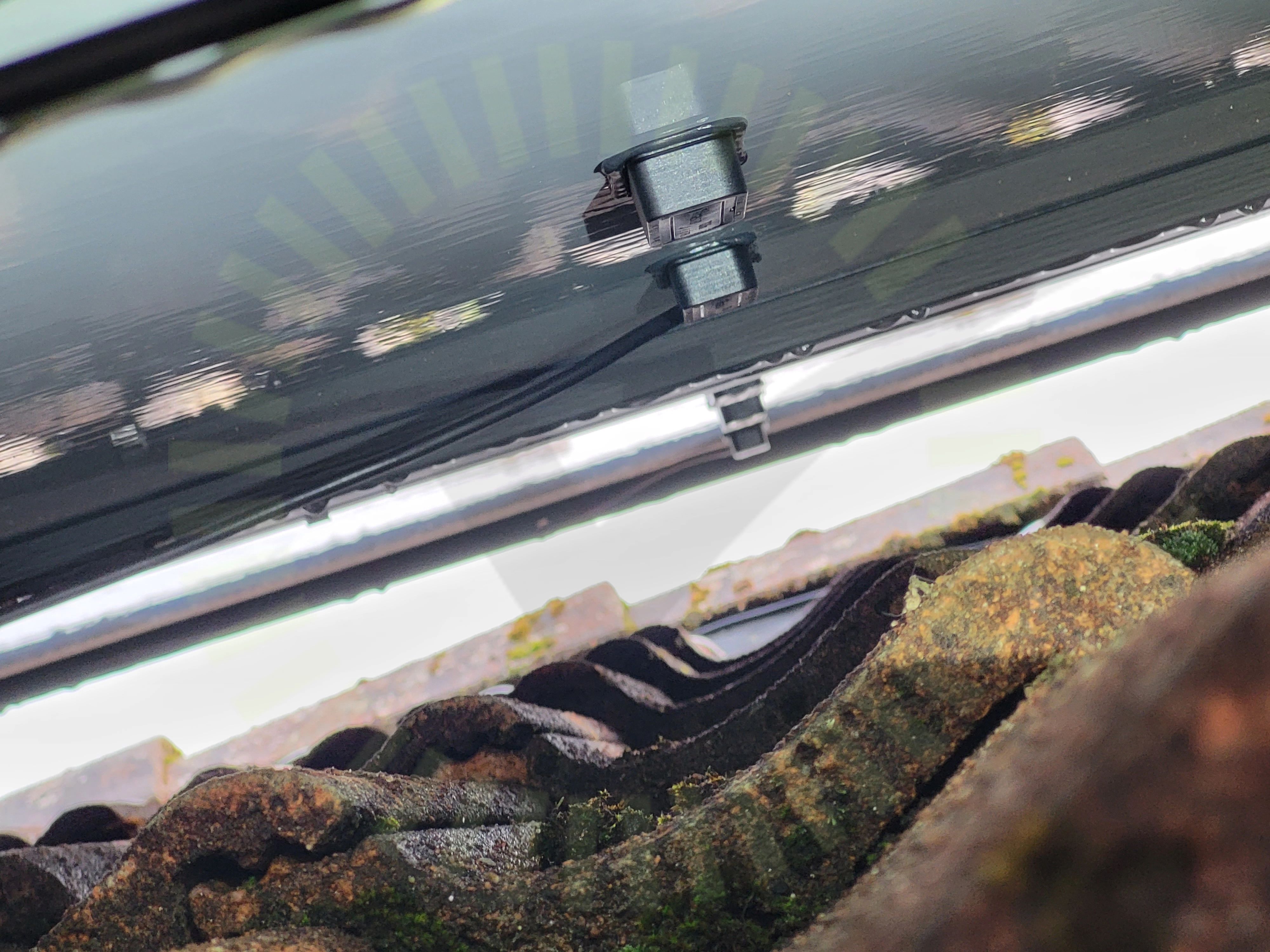

2.1 Dragavlastade

Inte godkänd

Kablarna är ej dragavlastade.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

10/11
DräneringshålFästenas placeringFästenas överlappningFörbindelse av kontakterFöremål mot bakstyckeHöjdskillnadMellanrum panelramSkadorSkuggaSträngförläggning

Tak 1, Weland Stål: Läktfästen

Anmärkningar

1/21
Kabeluppfästning

3.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning kan göras bättre då det hänger ner på pannorna på vissa ställen.

SS 436 40 00 (712.521.101 och 522.8.4)

Godkända kontrollpunkter

19/21
AvståndAvstånd pannaBärläktCC måttFrämmande materialMittklämma rätt förläggningMittklämma skruvMittklämmorShimsSkadorSkarp kantSkenornas infästningSkenskarvSkyddSnö- och VindlastberäkningVäderbeständigt materialÄndklämmor rätt förläggningÄndklämmor skena Ändklämmor skruv

Ej tillgängligt vid besiktning

1/21
Takgenomföring

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/29
AC Anslutning

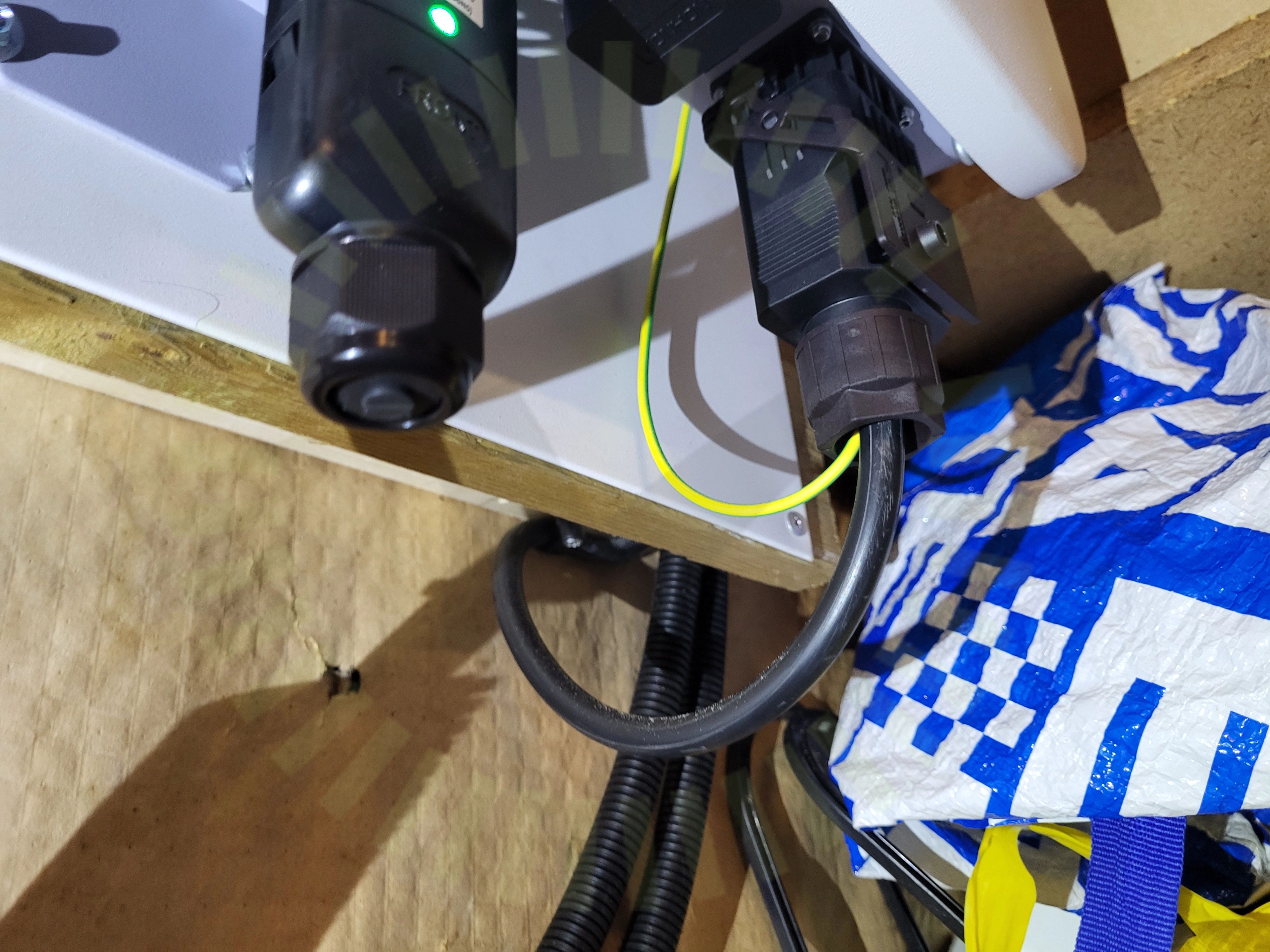

5.1 AC Anslutning

Inte godkänd

Fel sorts förskruvning för 2st kablar , här finns risk att dragavlastning påverkas.

Huawei User Manual Issue 04 (2021-08-10), Sida 36
AC kabel skarp kant

5.2 AC kabel skarp kant

Inte godkänd

Kabel ligger emot vass kant i fasadskåp.

Godkända kontrollpunkter

27/29
AC BöjradieAC FörläggningAC GenomföringarAC Skador på kabelAvståndAvstånd till havBrännbart underlagDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanFastsäkring av produktHuvudsäkringInfästningInternetKabelKontakterLedare fastspändaMärkningMätprotokoll DCPE ChassiSkadorSträngschemaSäkringVentilationVinkel
