Besiktningsrapport

9.8

Installation genom

Nova Solar

Datum

28 augusti 2024

Ort

Lindome, Västra Götalands län

Kablagets böjradie

IP-Klassning

Underliggande takpanna

+ 1

95% godkända5% ej godkända

Om installationen

PanelerTrina: TSM-NEG9RC.27

MontagesystemNordmount Panntak: Råspont

VäxelriktareSAJ: R5 (3-12K)-T2-15

TillbehörUndercentral

Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Nordmount Panntak: Råspont

Anmärkningar

2/23

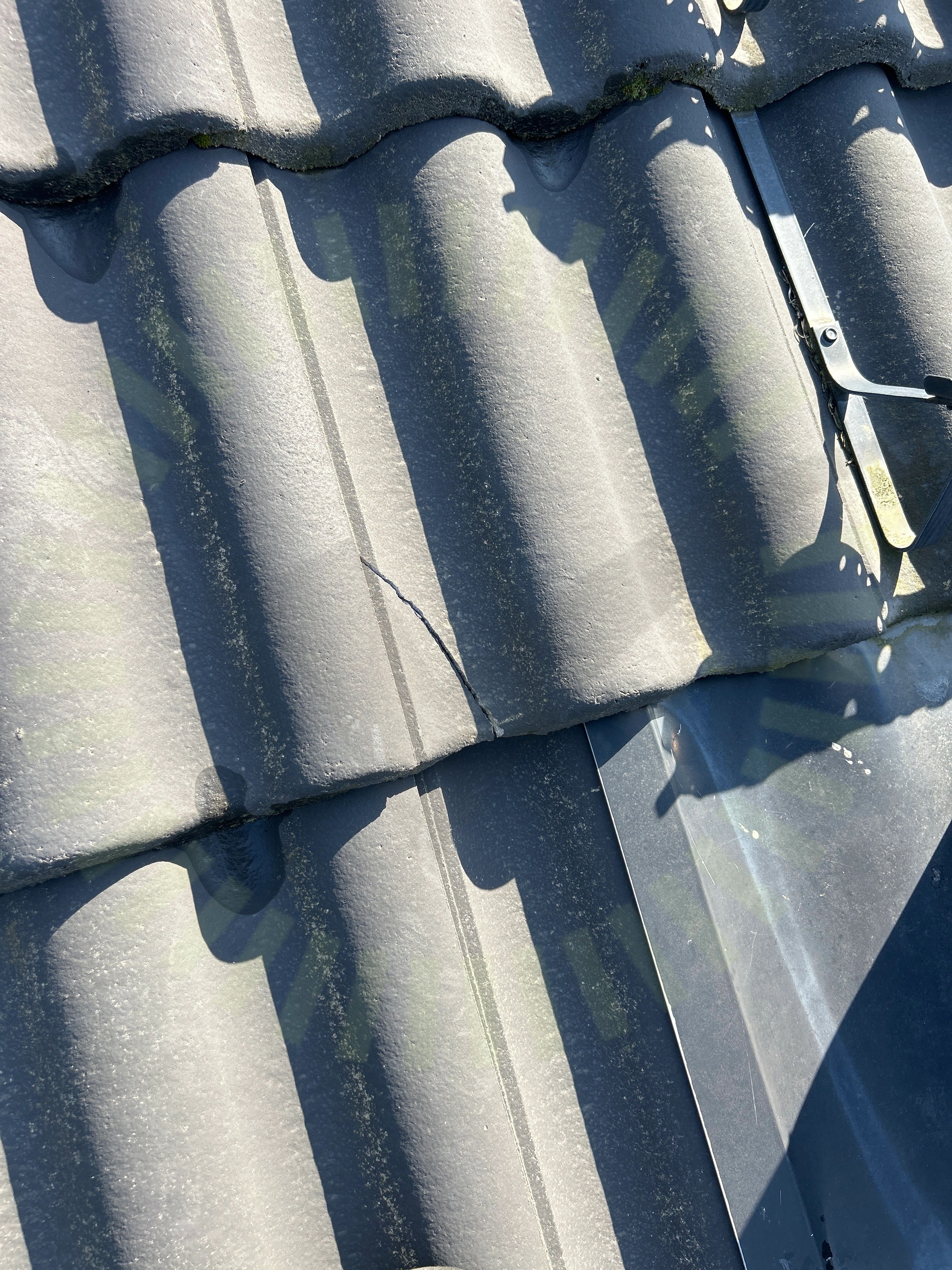

2.1 Skador

Inte godkänd

Trasig takpanna vid skorsten.

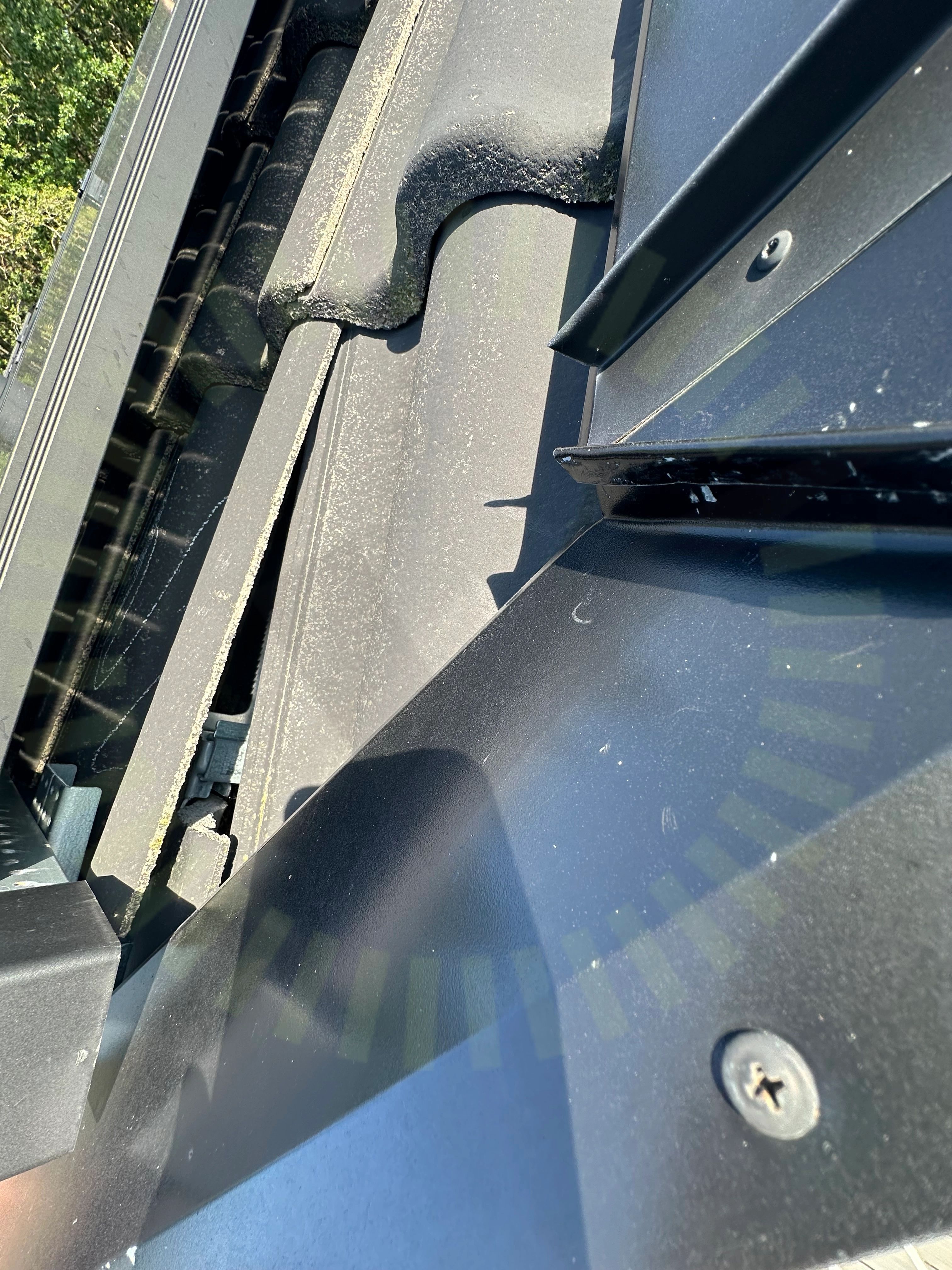

2.2 Underliggande takpanna

Inte godkänd

Takkroken är monterad så takpannan ligger felaktigt.

Nordmount: Panntäckta tak | Råspont - monteringsanvisning, Sida 2-4

Godkända kontrollpunkter

20/23

Använd skruvBlandning av infästningarDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/23

Takgenomföring

SAJ: R5 (3-12K)-T2-15

Anmärkningar

1/39

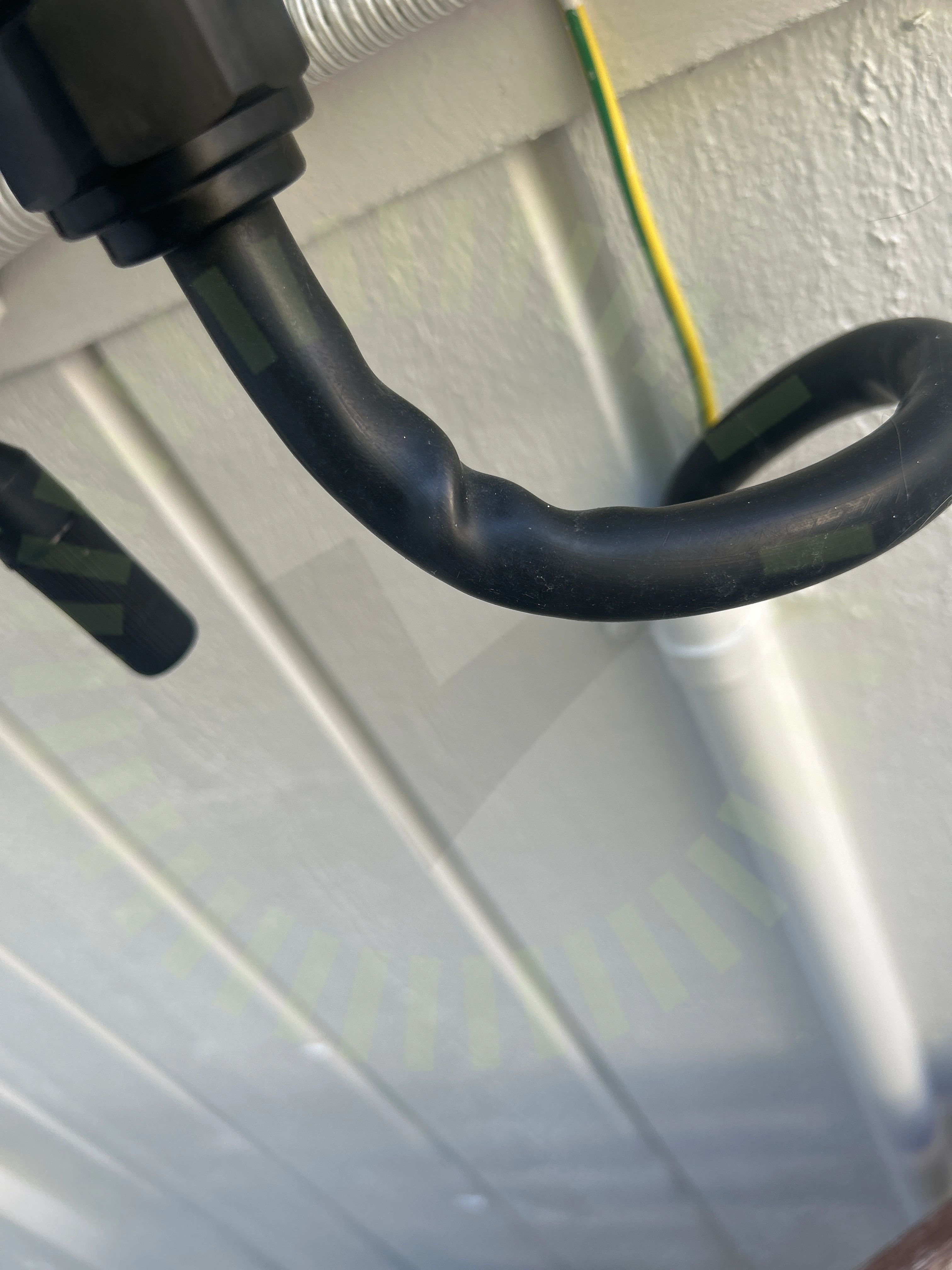

3.1 Kablagets böjradie

Inte godkänd

Kabelns böjradie inte godkänd. Kabel har böjts så den har deformerats.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

38/39

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Trina: TSM-NEG9RC.27

Anmärkningar

1/14

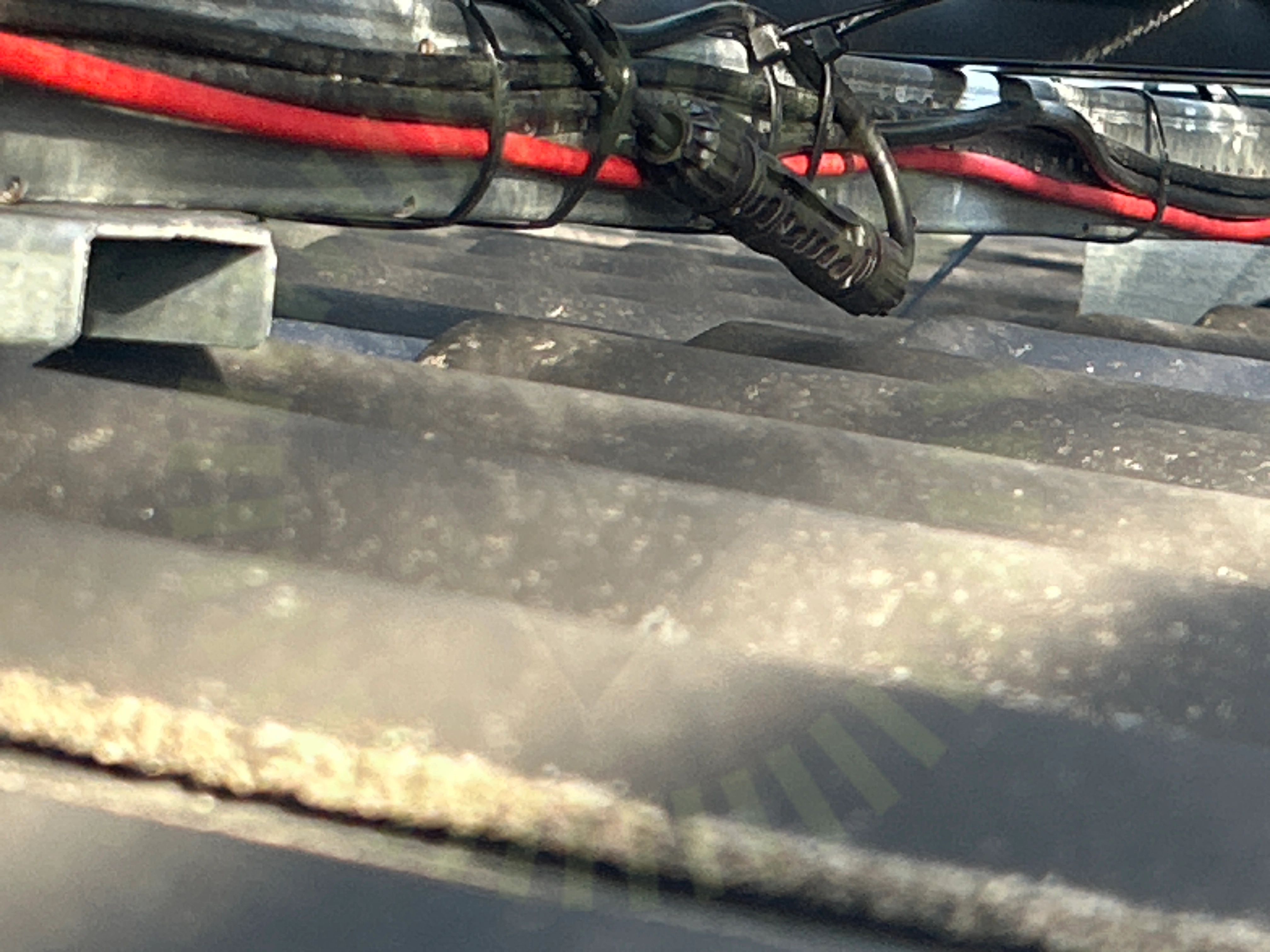

4.1 Kontaktdon

Inte godkänd

Kontakten ligger nära takytan.

Godkända kontrollpunkter

13/14

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Undercentral

Anmärkningar

1/6

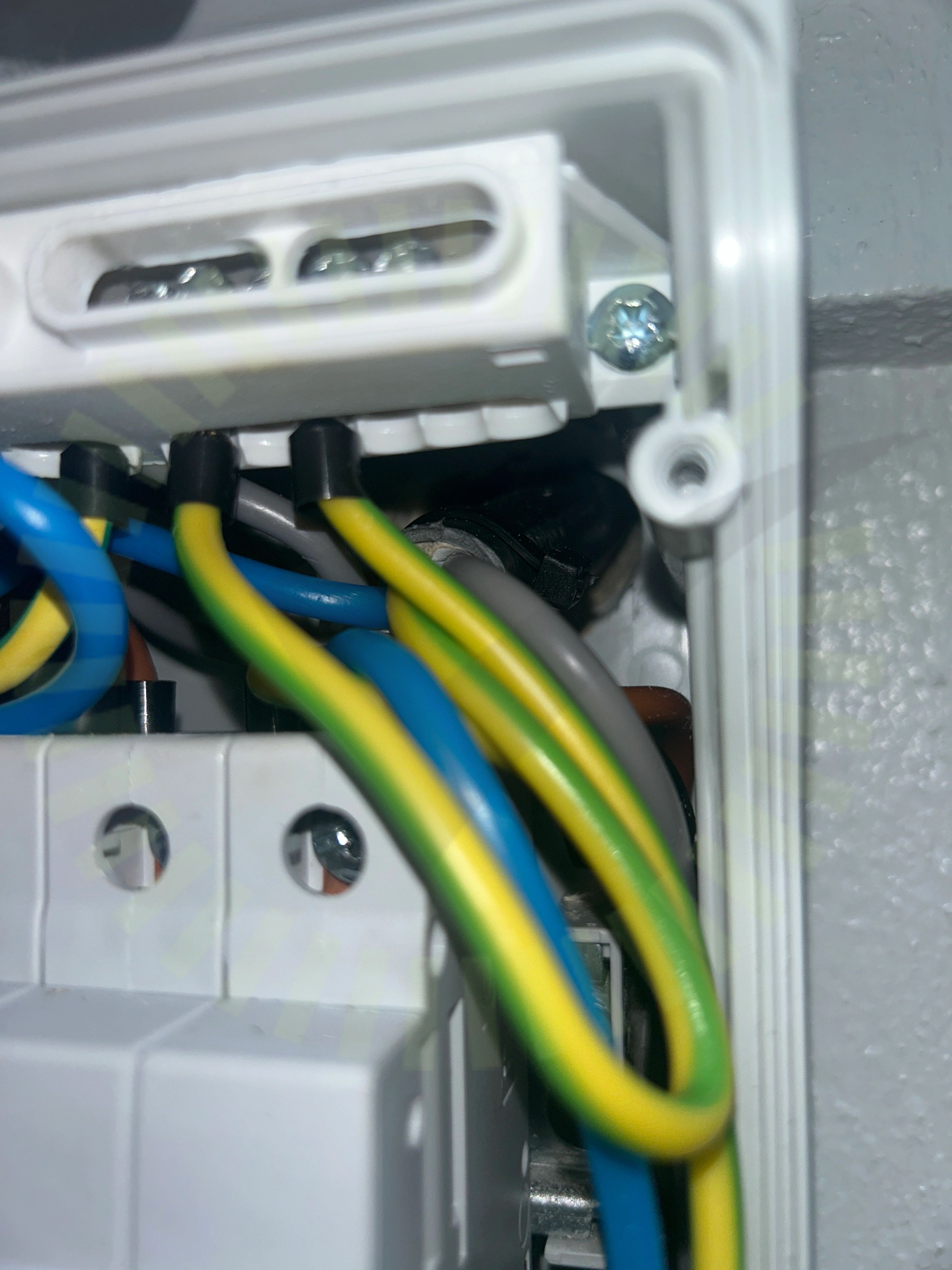

5.1 IP-Klassning

Inte godkänd

Kapslingens IP klassning har påverkats negativt vid installation. Stort hål i kapslingen som ej är tätat.

Godkända kontrollpunkter

5/6

FemledarsystemInfästningKabelinföringarPlaceringSkydd mot beröring
