Besiktningsrapport

9.0

Installation genom

Sesol

Datum

6 maj 2024

Ort

Hammarö, Västerbottens län

Förläggning DC kontakter

Kopplingslåda böjradie

Klämmans placering i skena

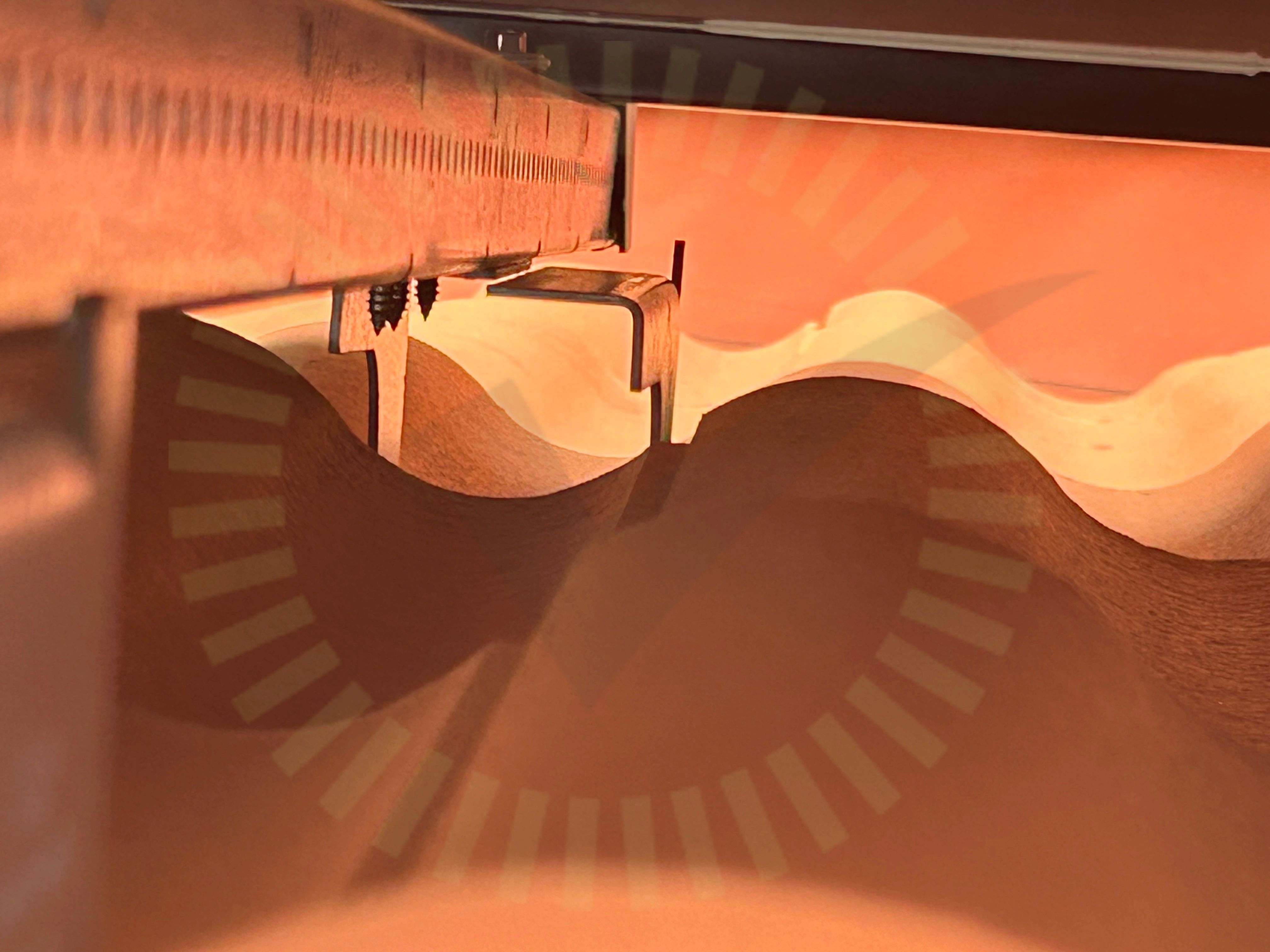

+ 9

90% godkända10% ej godkända

Om installationen

PanelerLongi: LR5-54HPB

MontagesystemNordmount Panntak: Bärläkt

VäxelriktareSunGrow: SH5-10RT

BatteriSunGrow: SBR(XXX)

TillbehörUndercentral

TillbehörCHINT: Sungrow DTSU666

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

CHINT: Sungrow DTSU666

Godkända kontrollpunkter

4/4

Anslutning av smartmätareFastsäkring av produktSignalkabel till växelriktarenSkador signalkablage

Longi: LR5-54HPB

Anmärkningar

5/17

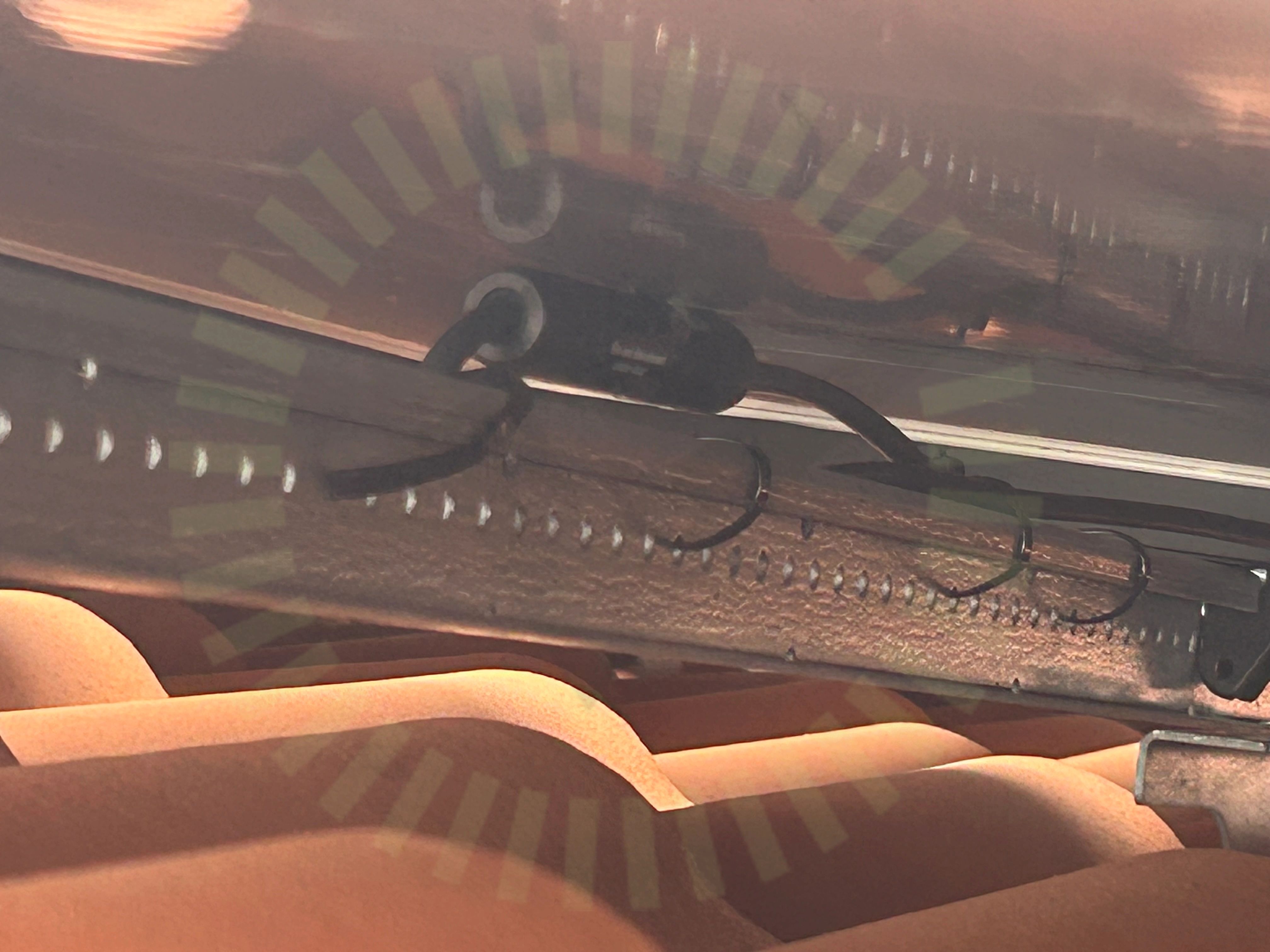

3.1 Föremål mot bakstycke

Inte godkänd

Föremål skaver mot panelens undersida.

Installation Manual for LONGi Solar PV Modules V18, Sida 11

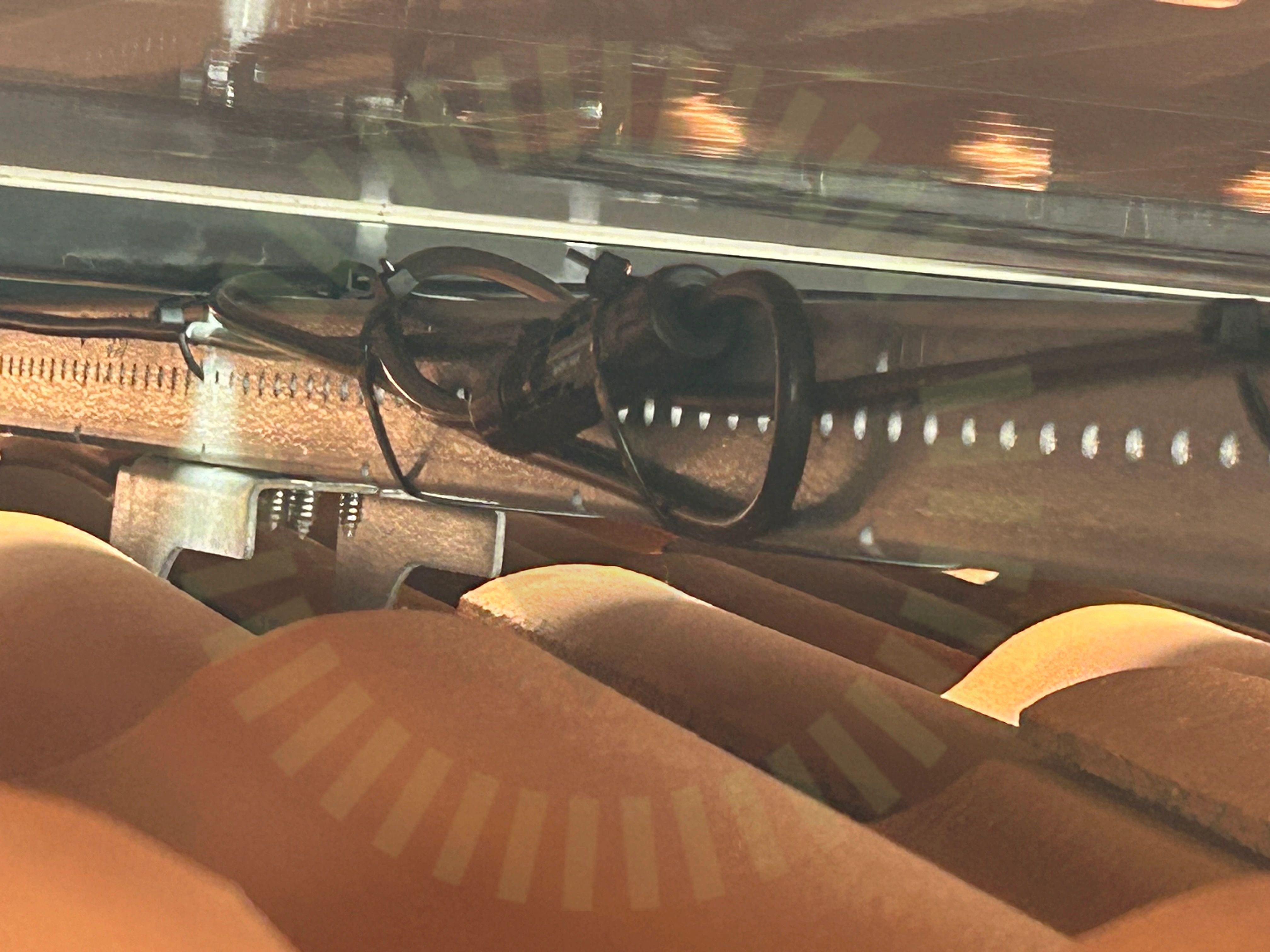

3.2 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

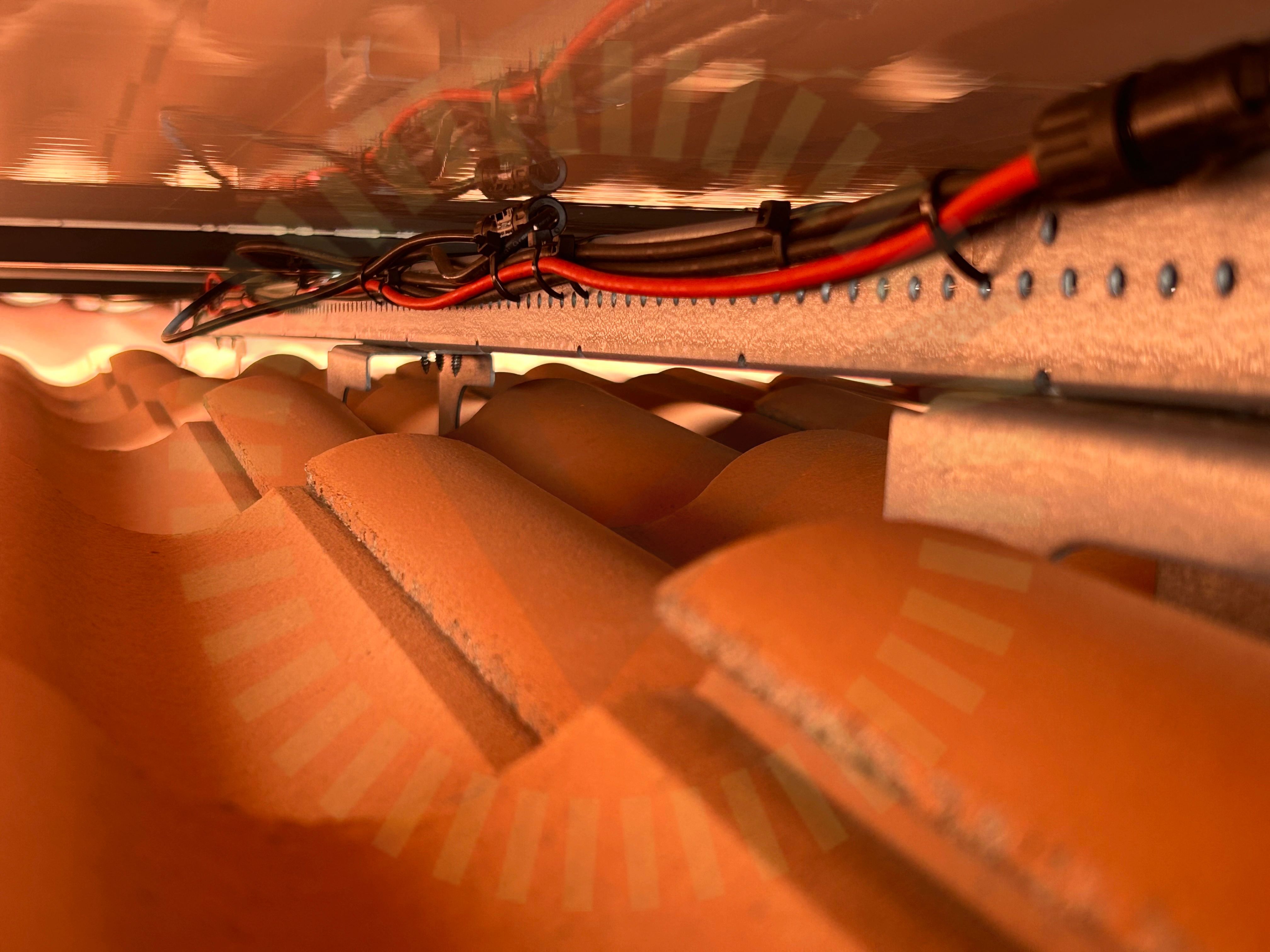

3.3 Panelkablagets böjradie

Inte godkänd

Panalernas kablar har en för skarp böjradie.

Installation Manual for LONGi Solar PV Modules V18, Sida 21

3.4 Förläggning DC kontakter

Inte godkänd

DC kontakter ligger inte skyddade mot direkt solljus.

Installation Manual for LONGi Solar PV Modules V18, Sida 21

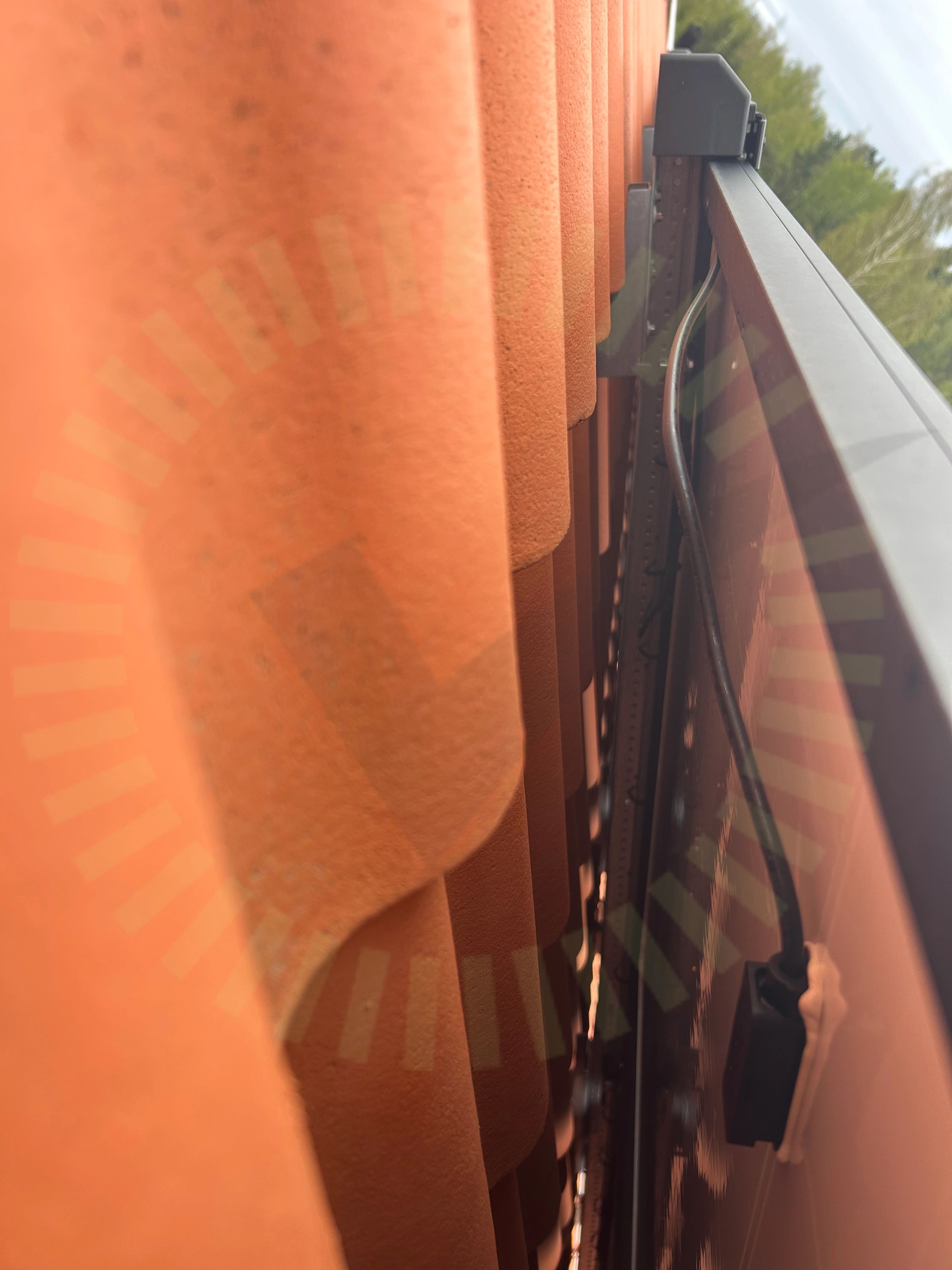

3.5 Kopplingslåda böjradie

Inte godkänd

Kabeluppfästning från kopplingslådan är bristfällig vilket leder till stress på kablaget.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

12/17

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningPanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Nordmount Panntak: Bärläkt

Anmärkningar

5/25

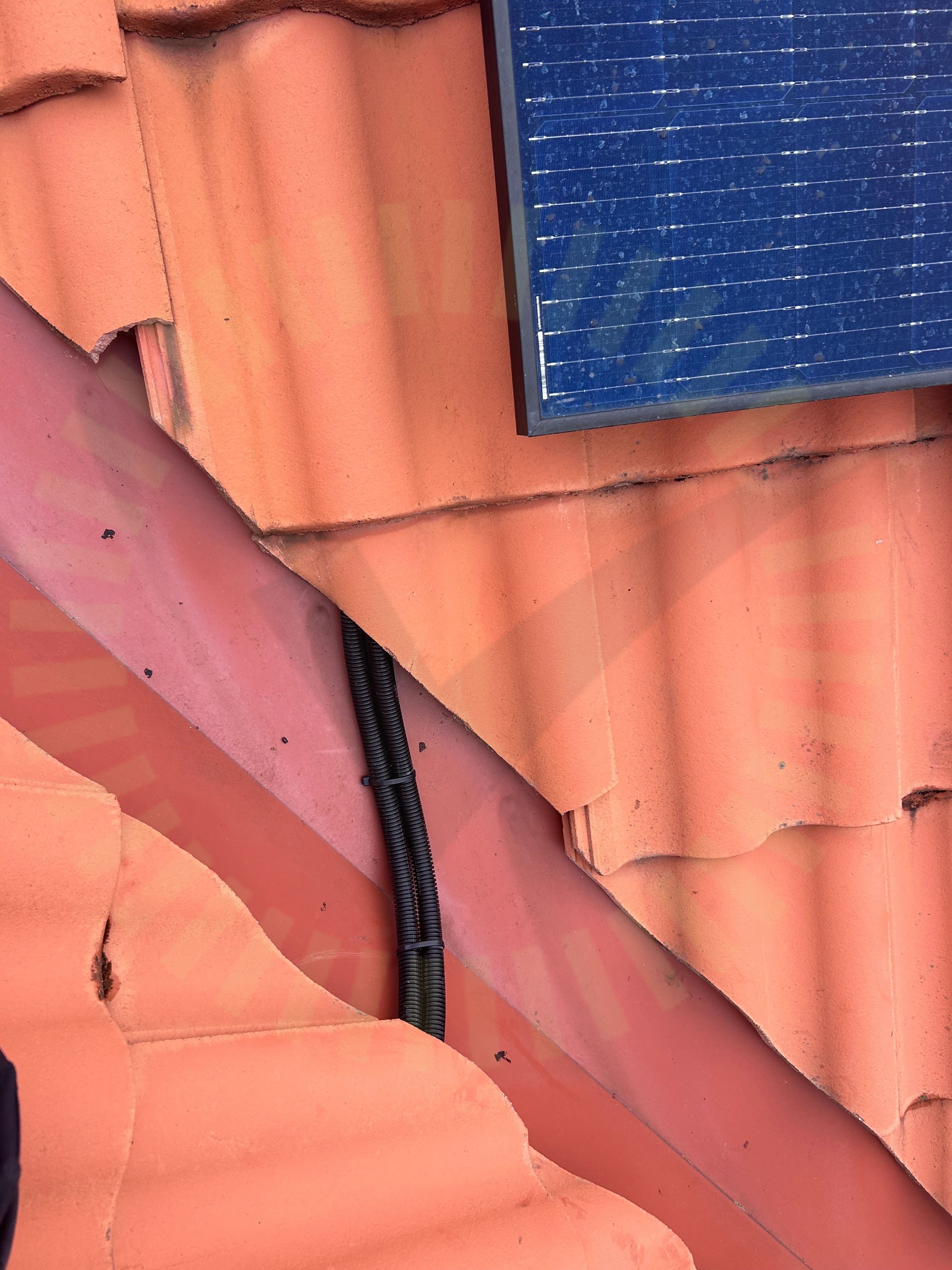

4.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte lämpligt fastsäkrad.

SS 436 40 00 (712.522.101)

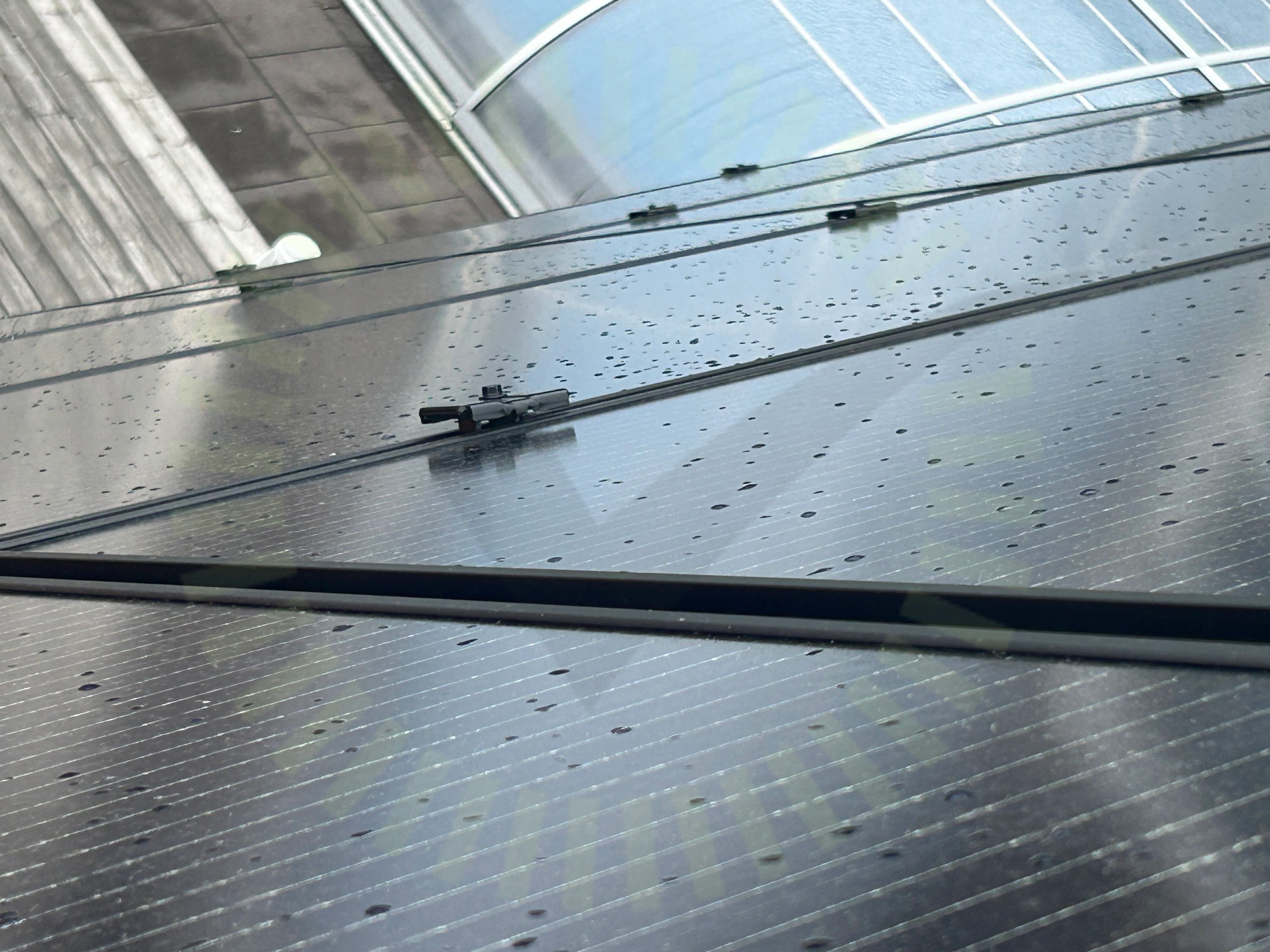

4.2 Klämmans placering i skena

Inte godkänd

Klämman är inte korrekt åtdragen.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 6

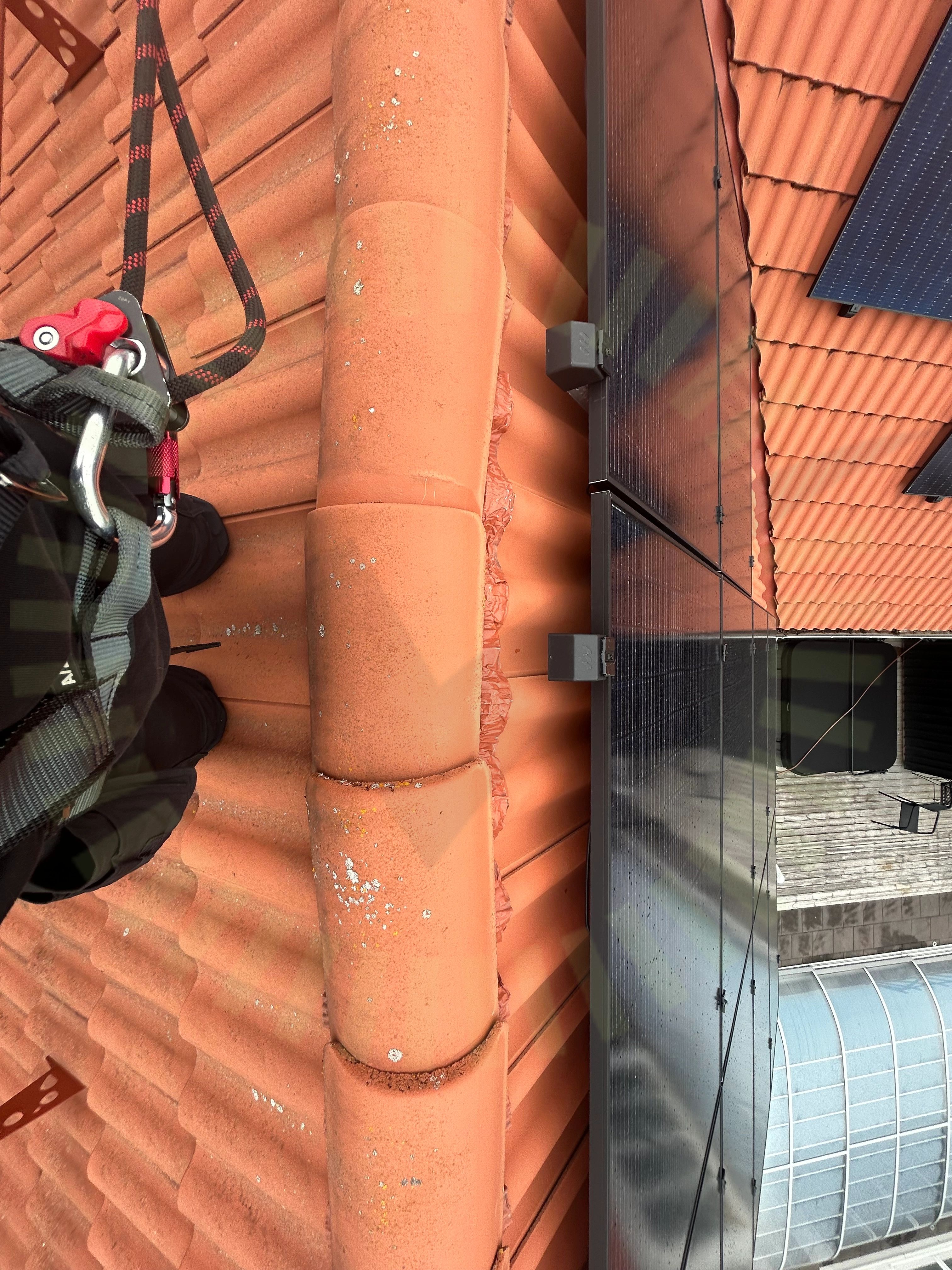

4.3 Skador

Inte godkänd

Nockpannor är inte korrekt återmonterade, sitter snett och är ej spikade.

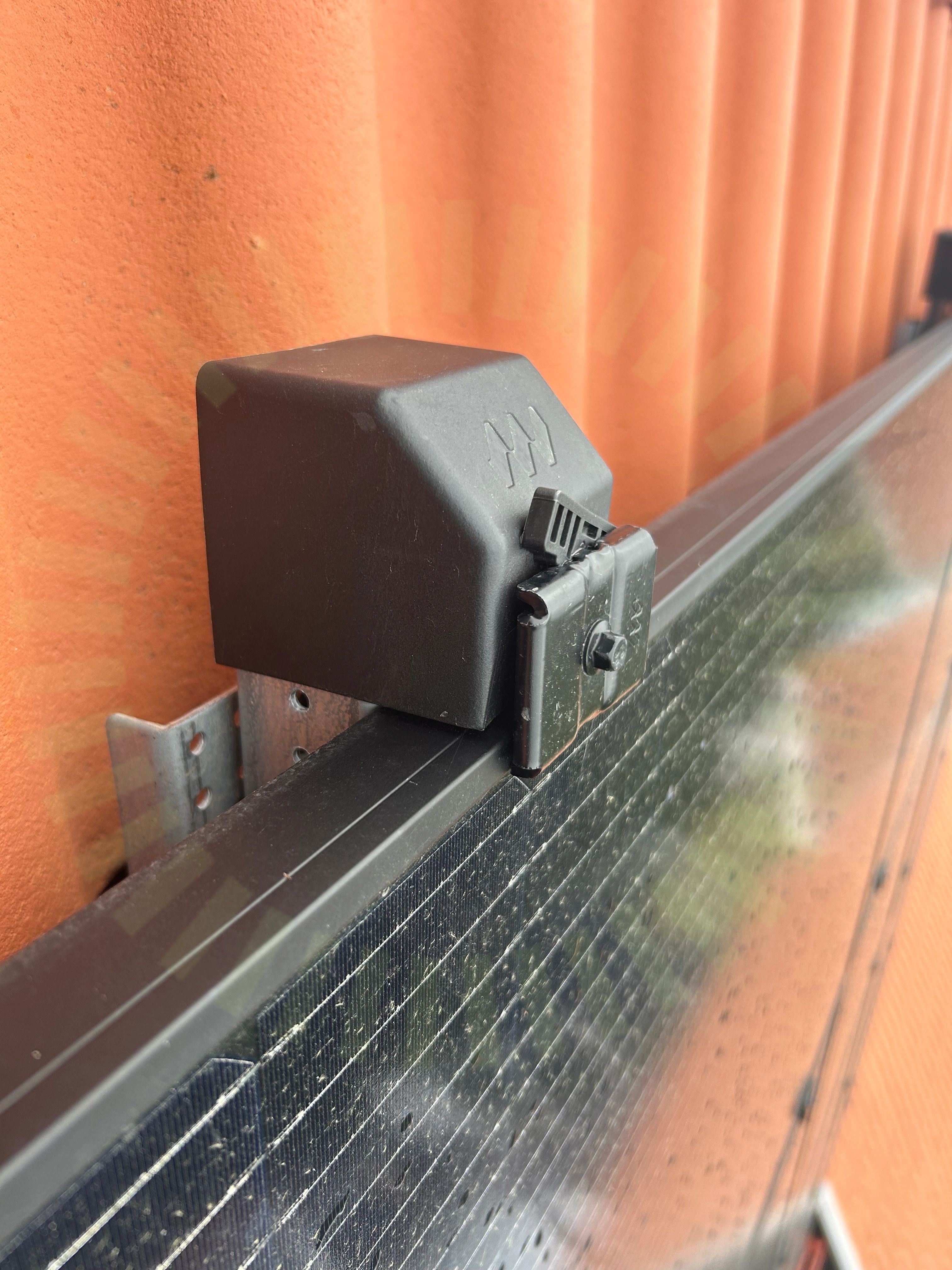

4.4 Ändklämmor

Inte godkänd

Plastdistansen skall inte användas när panelramen är 30 mm.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 6-7

4.5 Skenornas infästning

Inte godkänd

Skruvarna är endast fästa på ena sidan av takkroken.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 3

Godkända kontrollpunkter

20/25

Använd skruvBlandning av infästningarBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeluppfästningKlämmornas överlappningLäktinfästningMittklämmorSkenans utstick för klämmaSkenskarvarStående skenorSkenornas överhängSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrokarnas CCUnderliggande takpannaVäderbeständigt material

SunGrow: SBR(XXX)

Anmärkningar

1/15

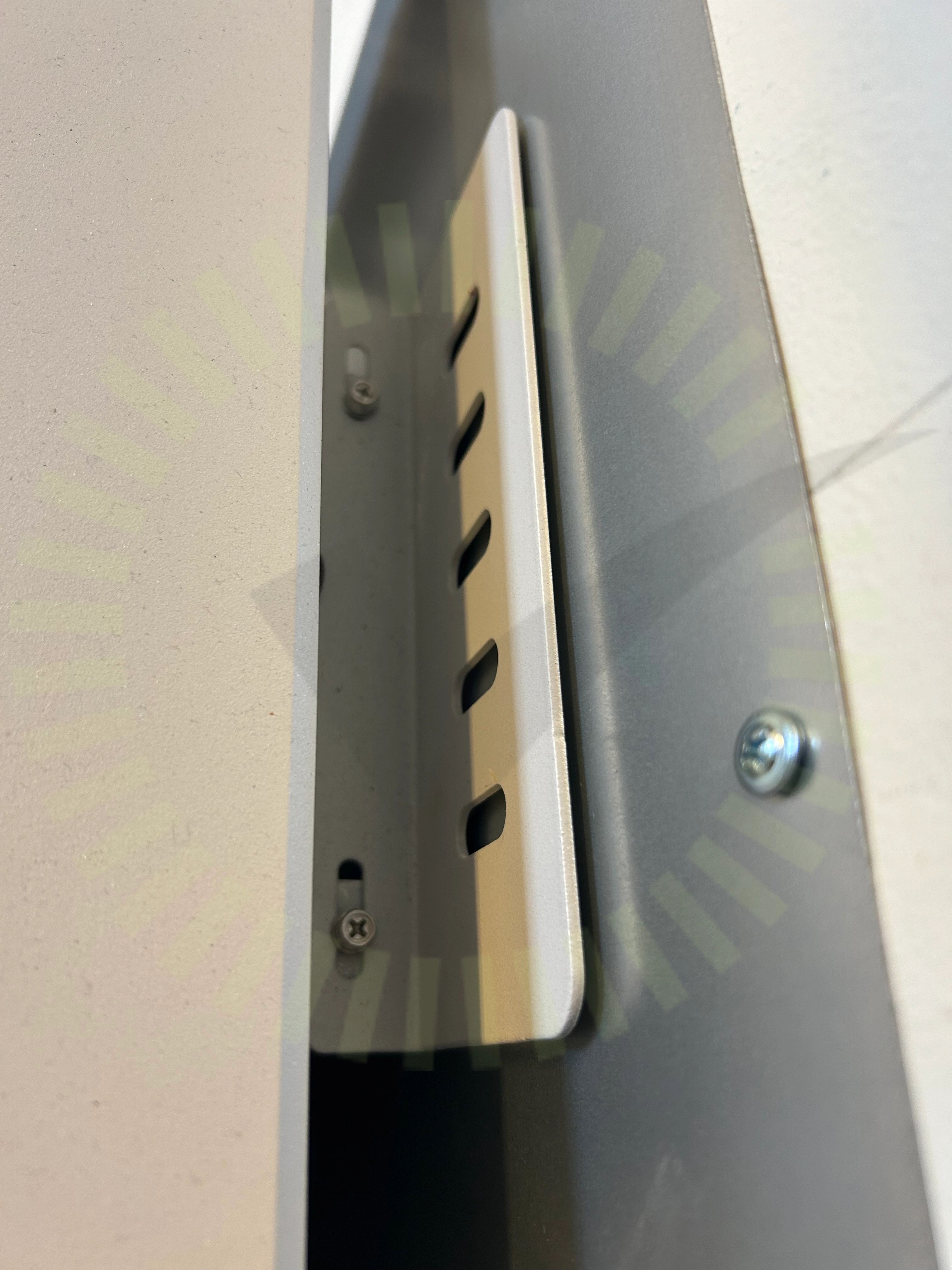

5.1 Fastsäkring av produkt

Överenskommelse

Vägginfästning saknas. Kund vill skruva dit fästet själv.

SBR064-256-UEN-Ver19-202302, Sida 24

Godkända kontrollpunkter

14/15

Batteri PEBatterimodulDC anslutningLock och sidoskyddNärliggande objektRakt ståendeSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

SunGrow: SH5-10RT

Anmärkningar

3/40

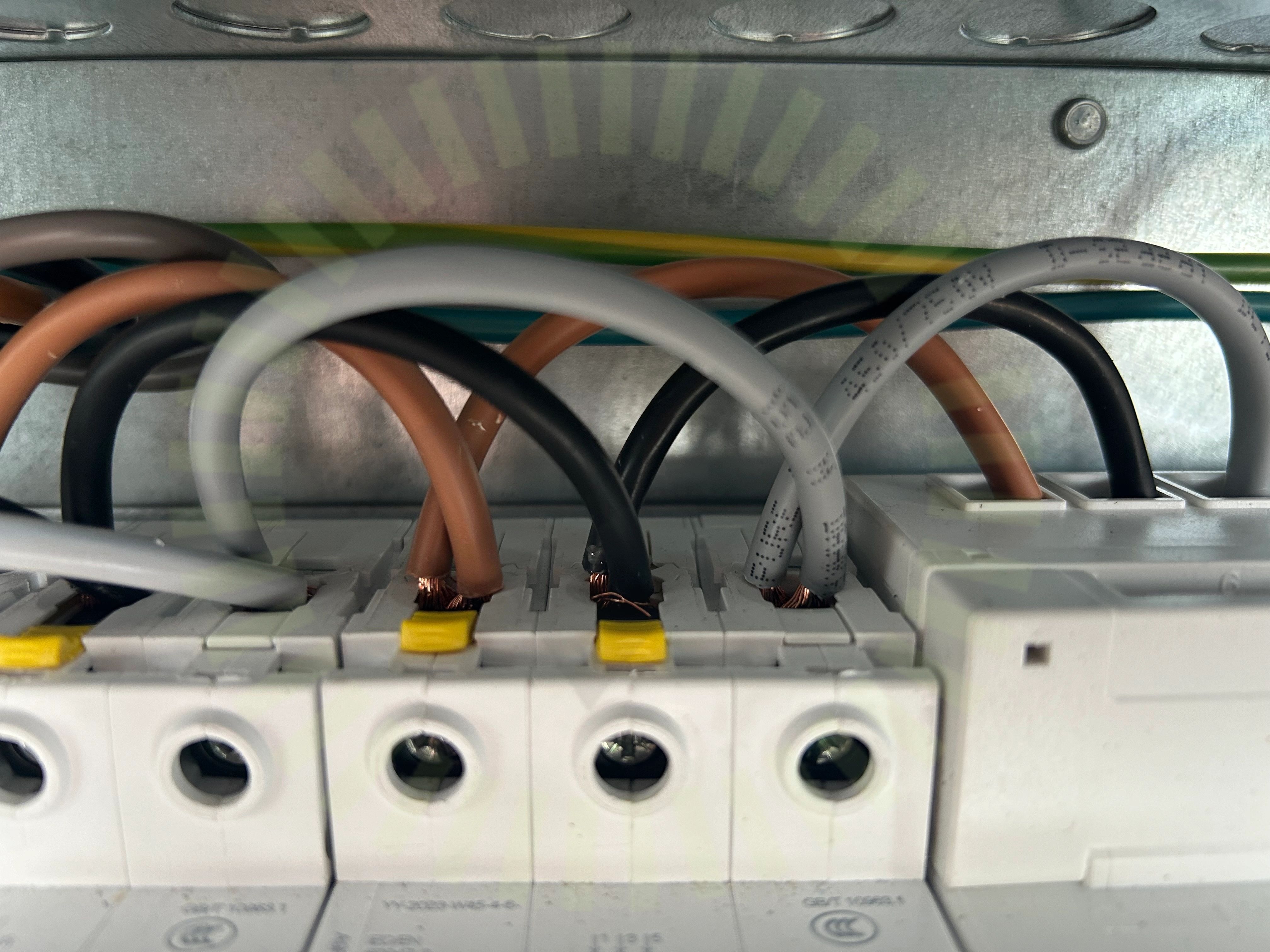

6.1 Anslutning av ledare

Inte godkänd

Kardeler spretar från plint.

SS 436 40 00 (134.1.4)

6.2 DC Max Ström

Rekommendation

Strängens maximala ström överstiger växelriktarens specifikationer vilket leder till något förlorad produktion.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 142-147

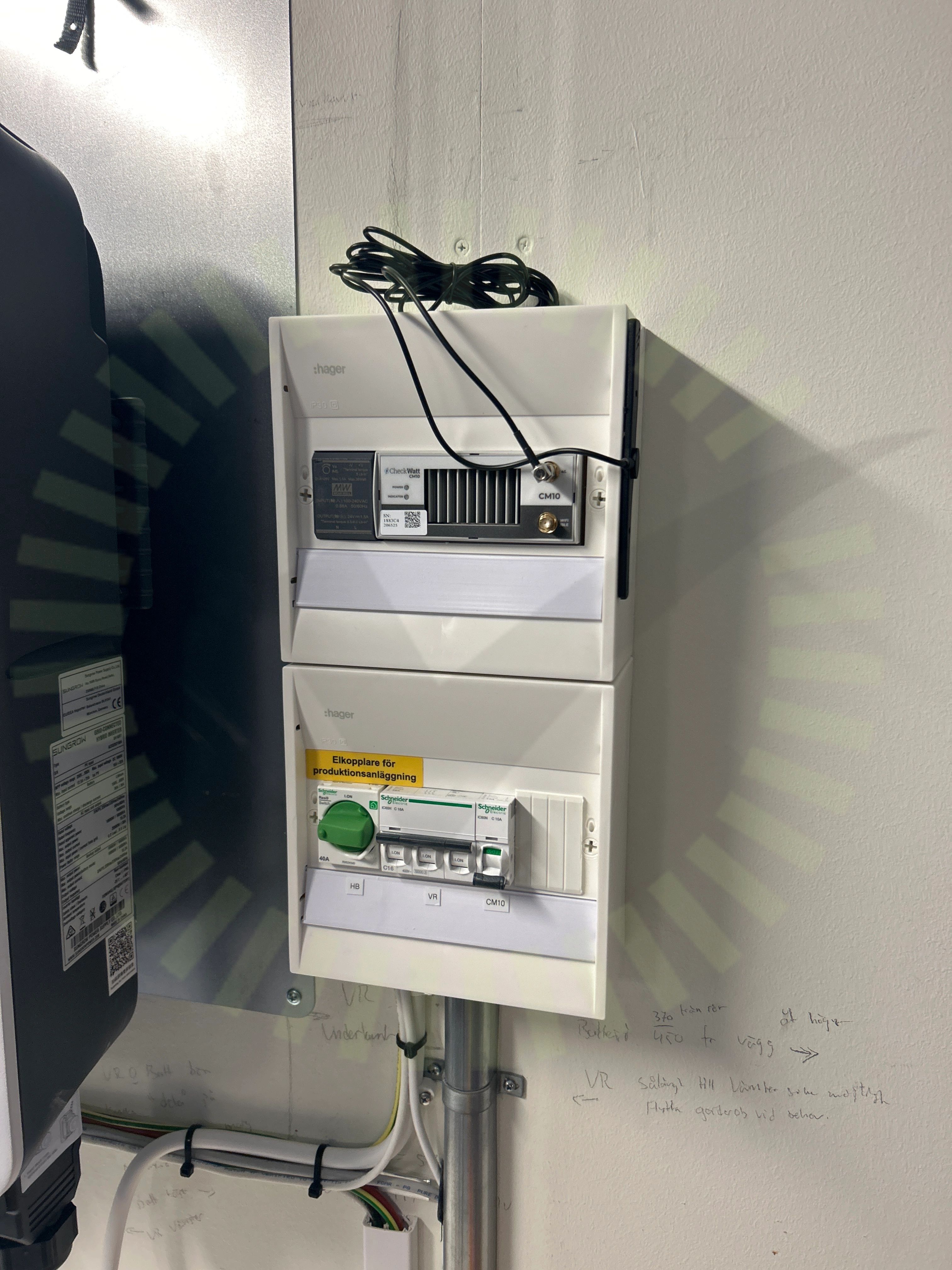

6.3 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

37/40

AC kablage förläggningAC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
