Institutet för Solenergikvalitet

Besiktningsrapport

7.4
x

Installation genom

Svea Solar

Datum

4 mars 2024

Ort

Kungsängen, Stockholms län
Takkrokarnas CC
Kopplingslåda böjradie
Växelriktarens kontakter
80% godkända20% ej godkända

Om installationen

PanelerTrina: TSM-DE09.05
OptimerareSolarEdge: S-Serie
MontagesystemESDEC Lutande Panntak
VäxelriktareSolarEdge: SE3K-10K
Svea Solar

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Tak 1, ESDEC Lutande Panntak

Anmärkningar

9/25

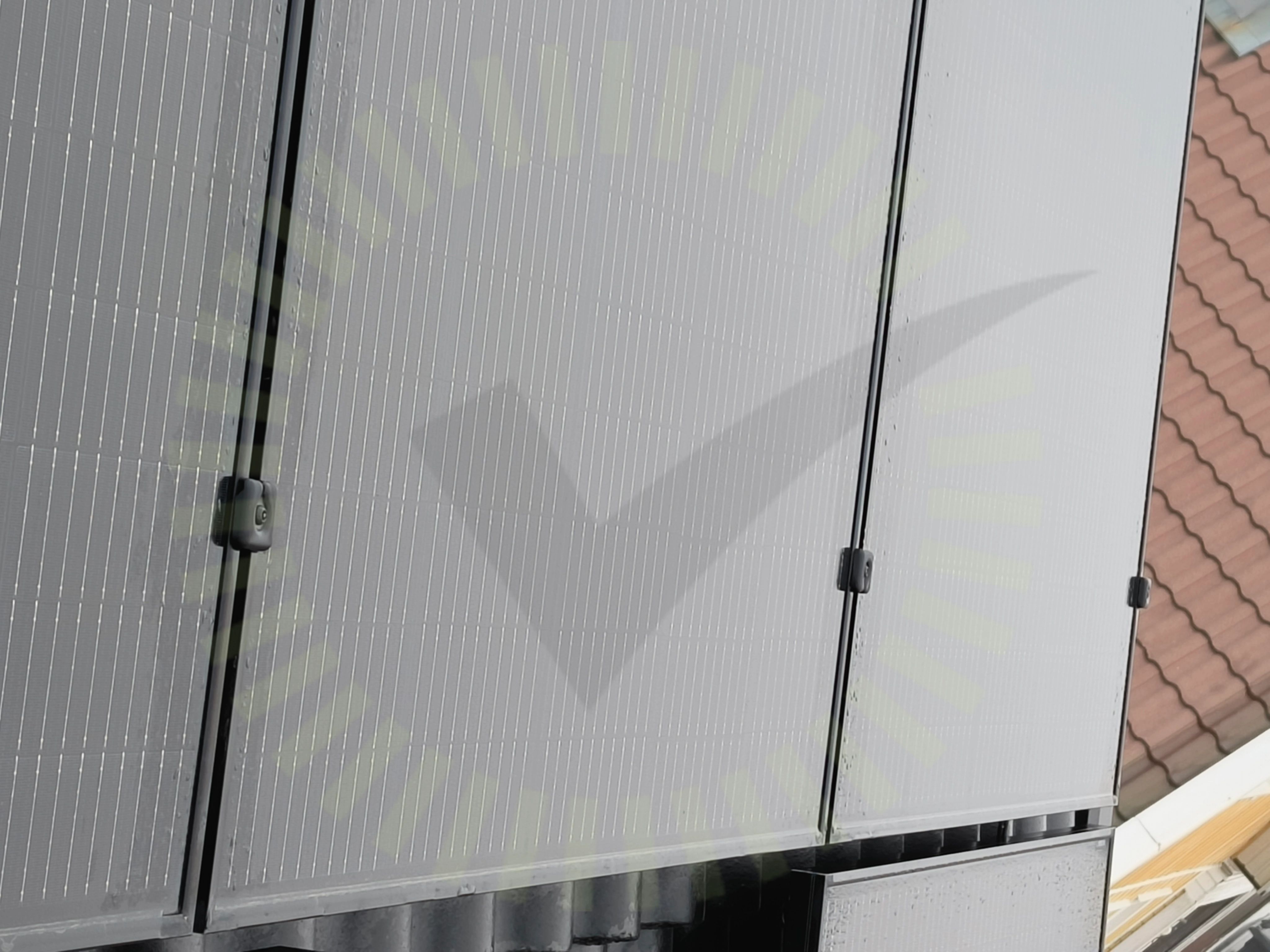

Dräneringskanal

2.1 Dräneringskanal

Inte godkänd

Mittklämmans dräneringskanal är inte vänd neråt.

Tillverkarens anvisningar
Kabeldragning mellan takytor

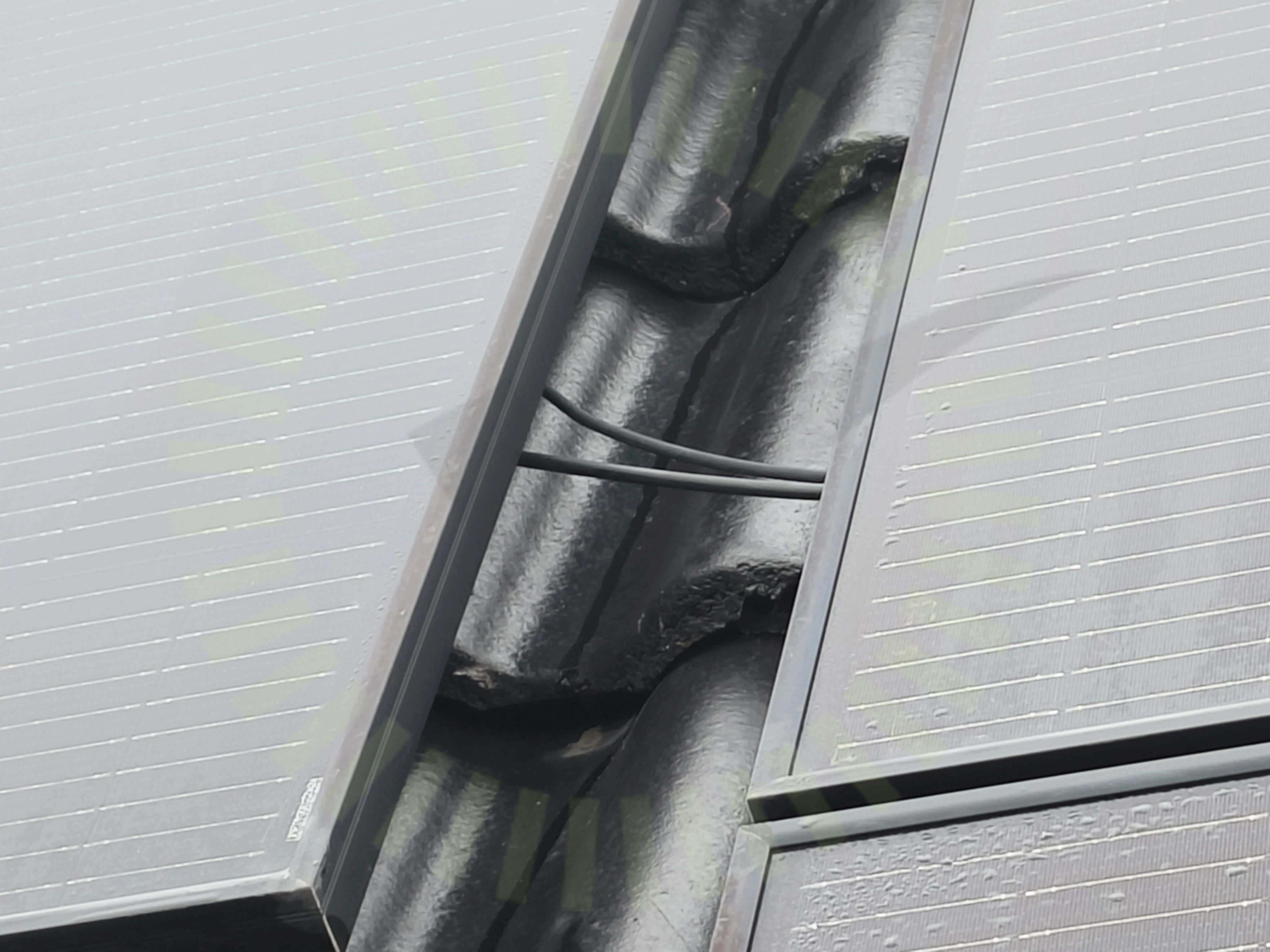

2.2 Kabeldragning mellan takytor

Inte godkänd

Kablage ligger oskyddat mellan panelfält.

SS 436 40 00 (712.522.101)
Förstärkningsskruv

2.3 Förstärkningsskruv

Inte godkänd

Förstärkningsskruv för vertikala skenor saknas.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18
Kabeluppfästning

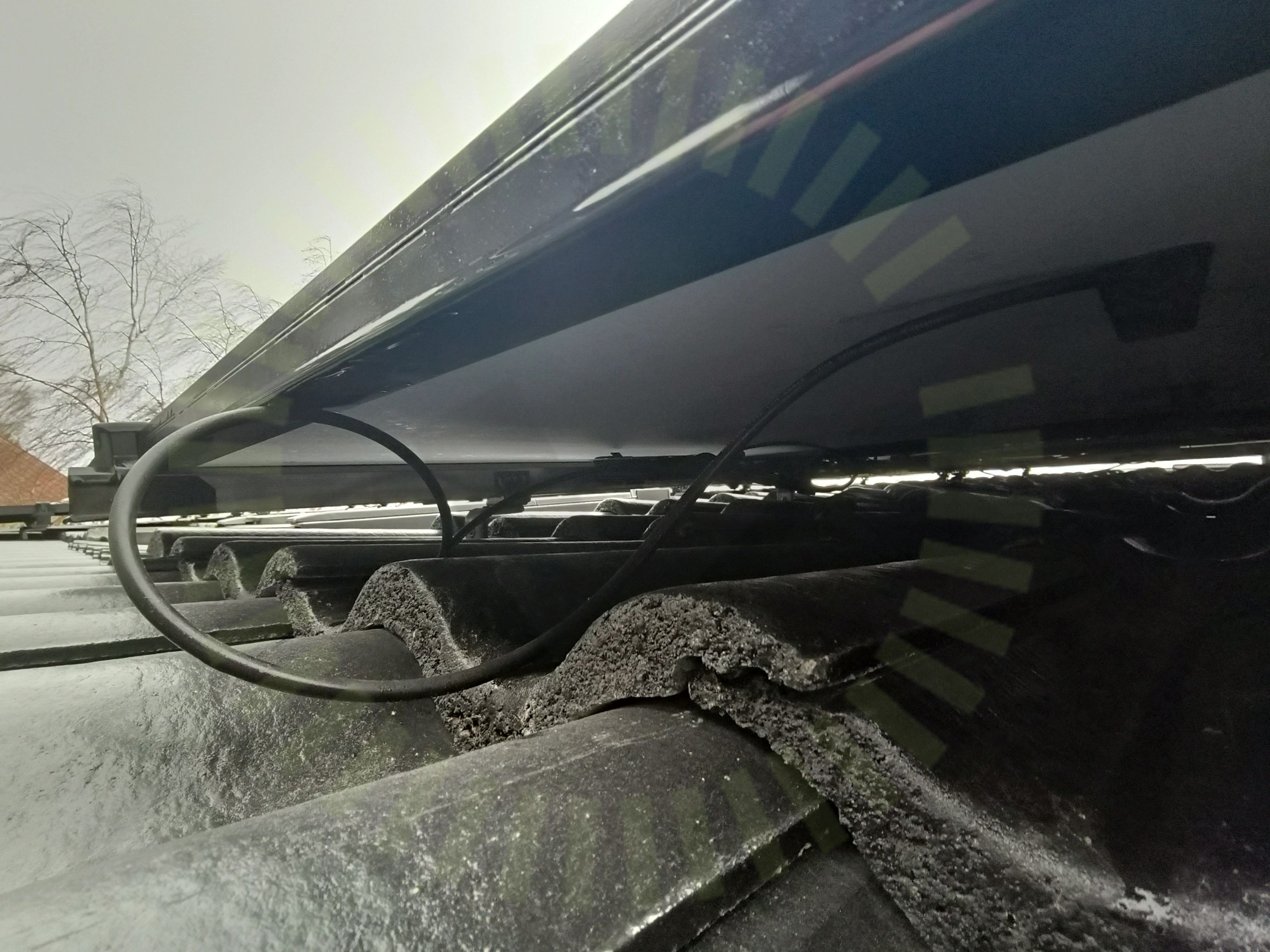

2.4 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)

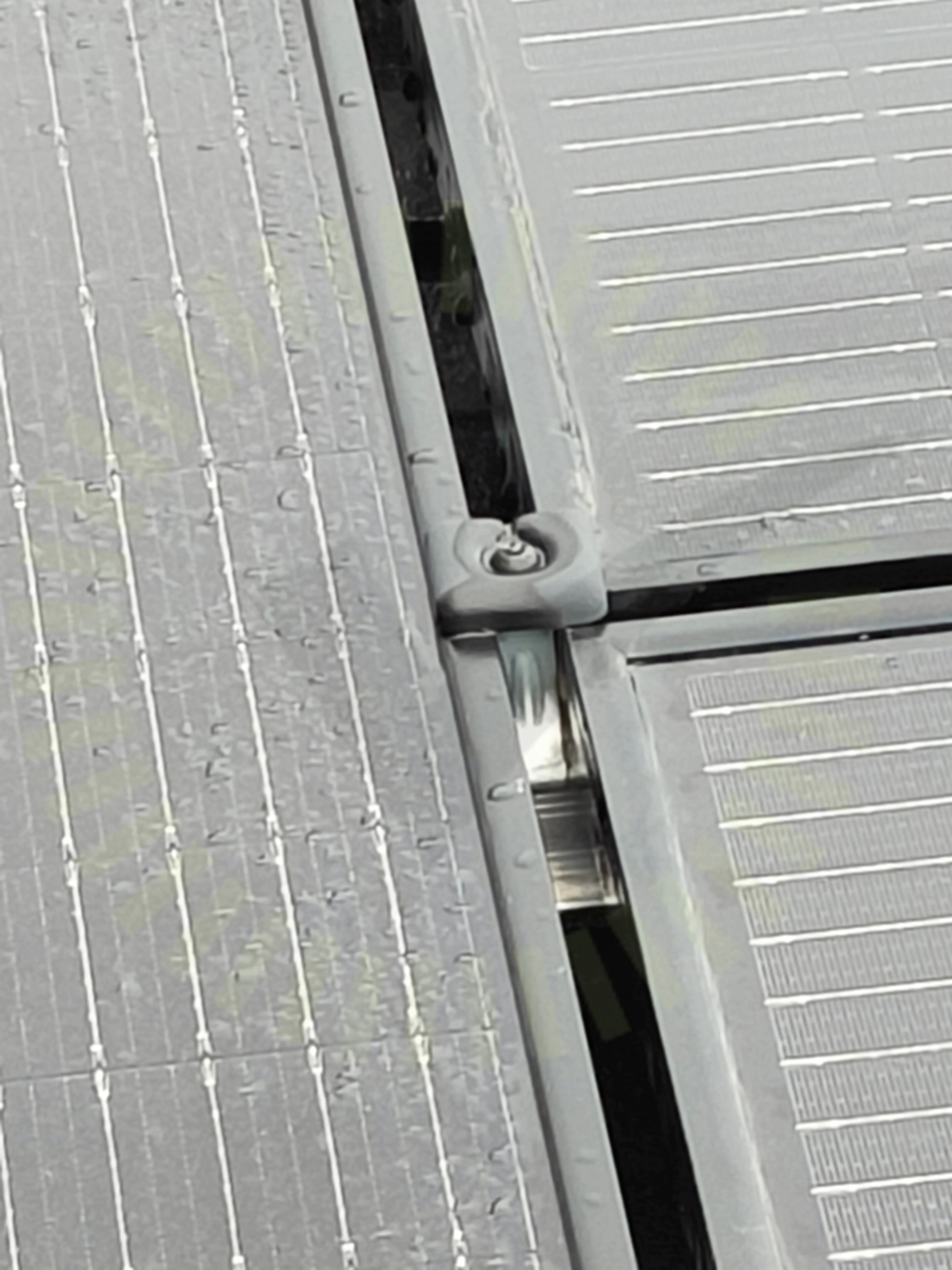

Mittklämmor

2.5 Mittklämmor

Inte godkänd

Mittfästen är inte monterade korrekt, placerade mitt emellan två paneler.

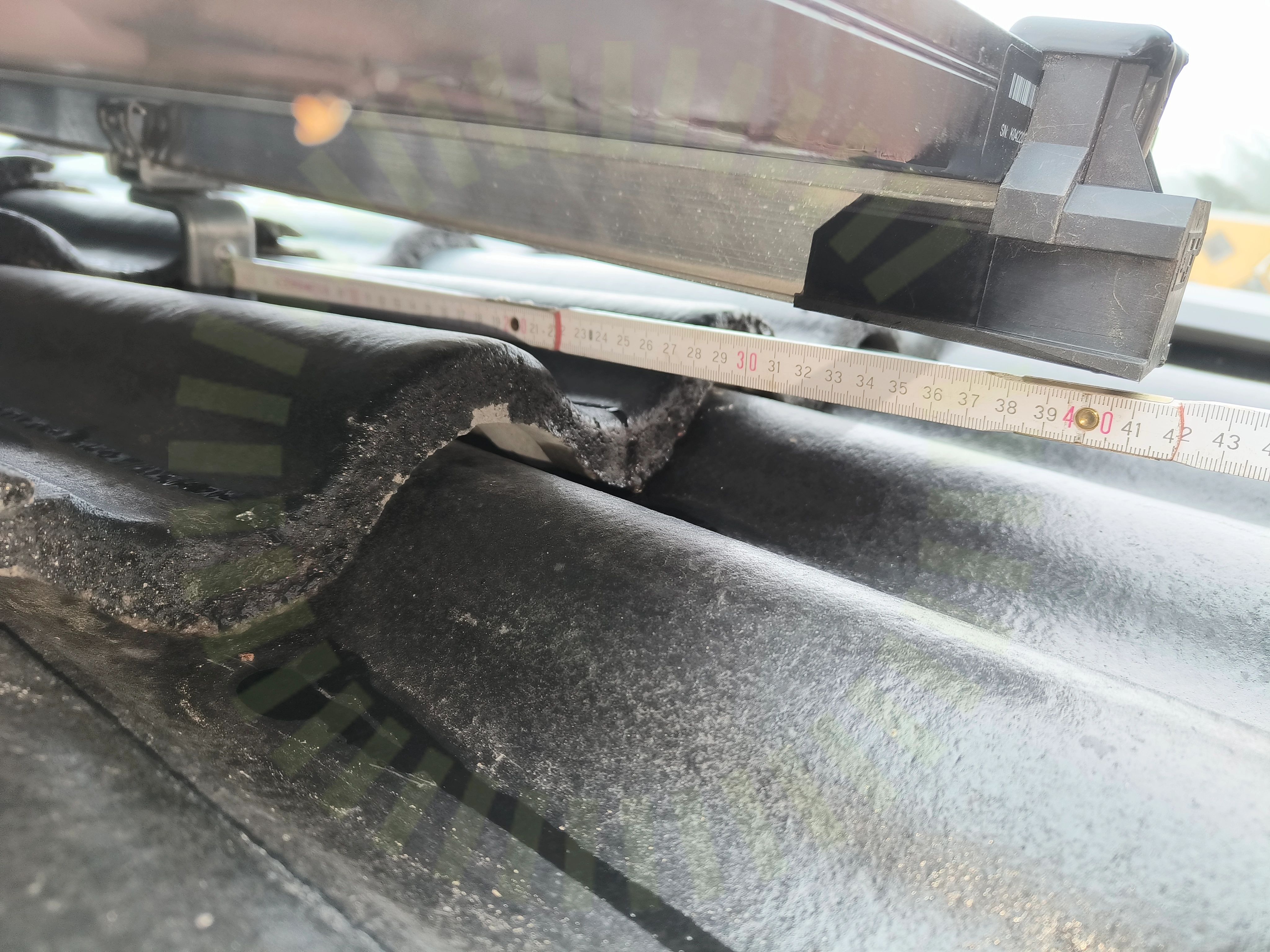

Skenornas överhäng

2.6 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

2.7 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar
Säkerhetsavstånd

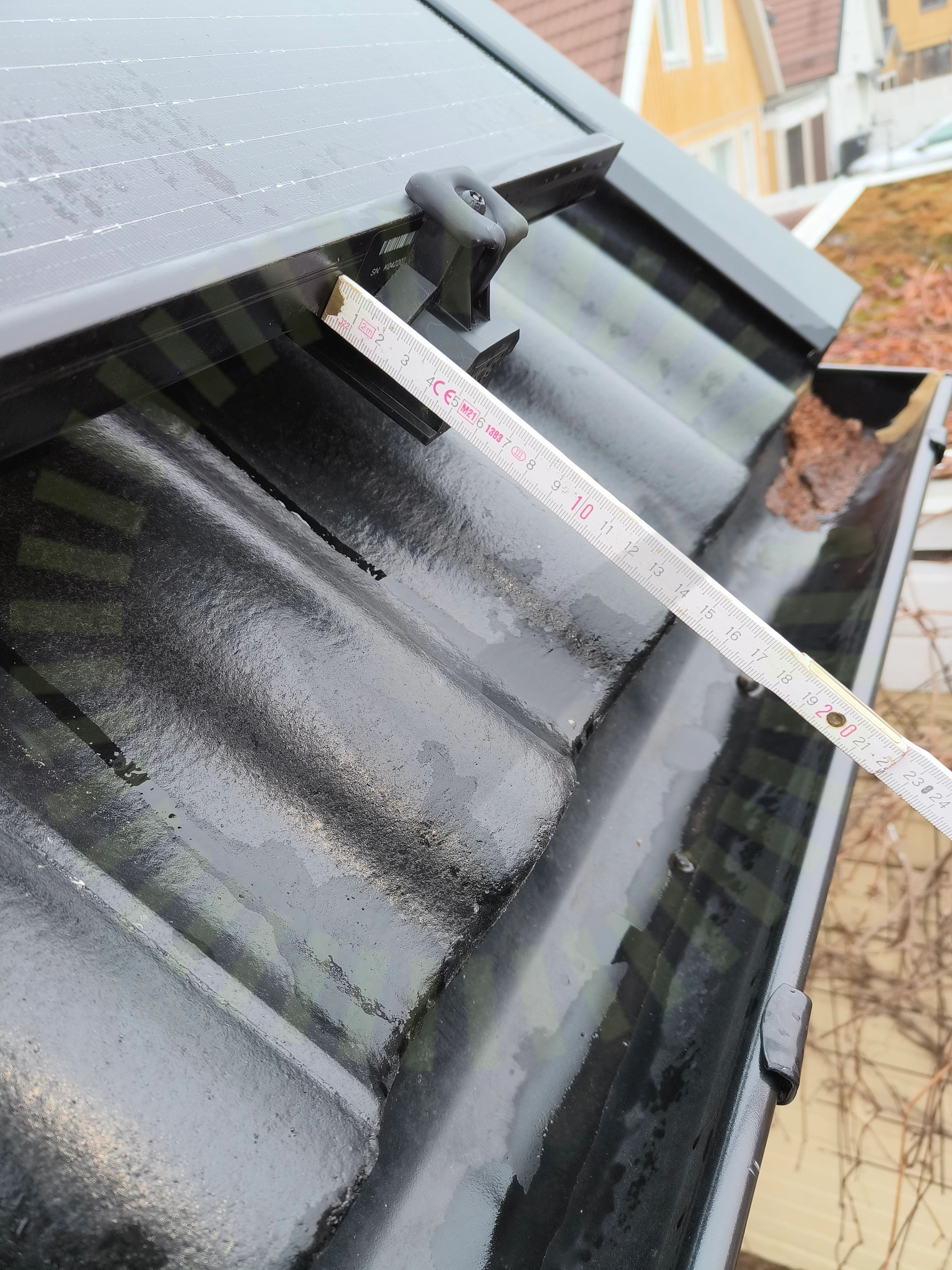

2.8 Säkerhetsavstånd

Inte godkänd

Paneler är monterade för nära takets kant.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.

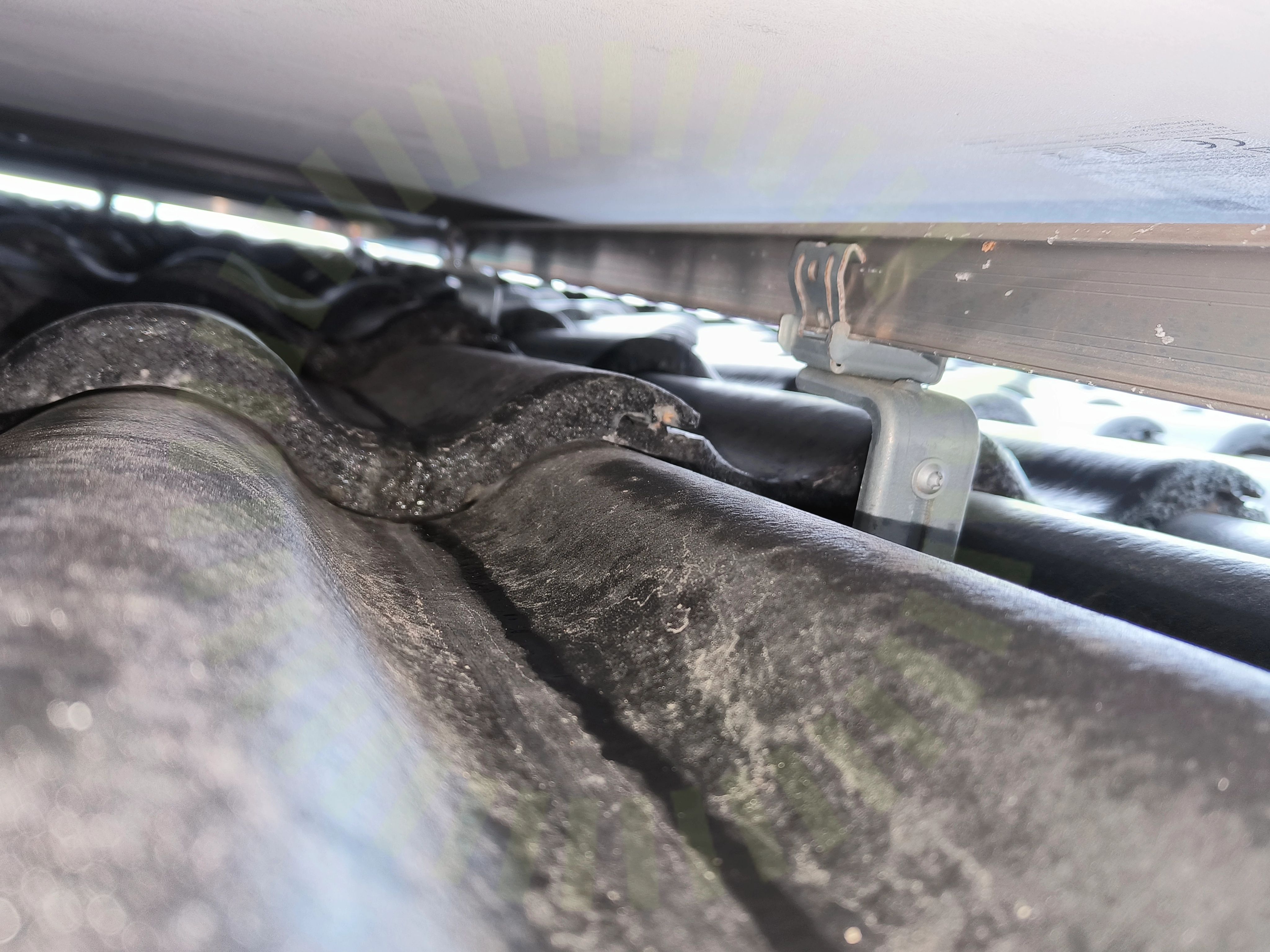

Takkrokarnas CC

2.9 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt. Uppmätt max avstånd 105 cm.

Snö- och vindlastberäkning

Godkända kontrollpunkter

16/25
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKlämmans placering i skenaLäktinfästningPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarTakets lutningTakkrokens höjdjusteringTermisk brytpunkt skenorUnderbyggnadUnderliggande takpannaVäderbeständigt material

Tak 1, SolarEdge: S-Serie

Anmärkningar

1/5

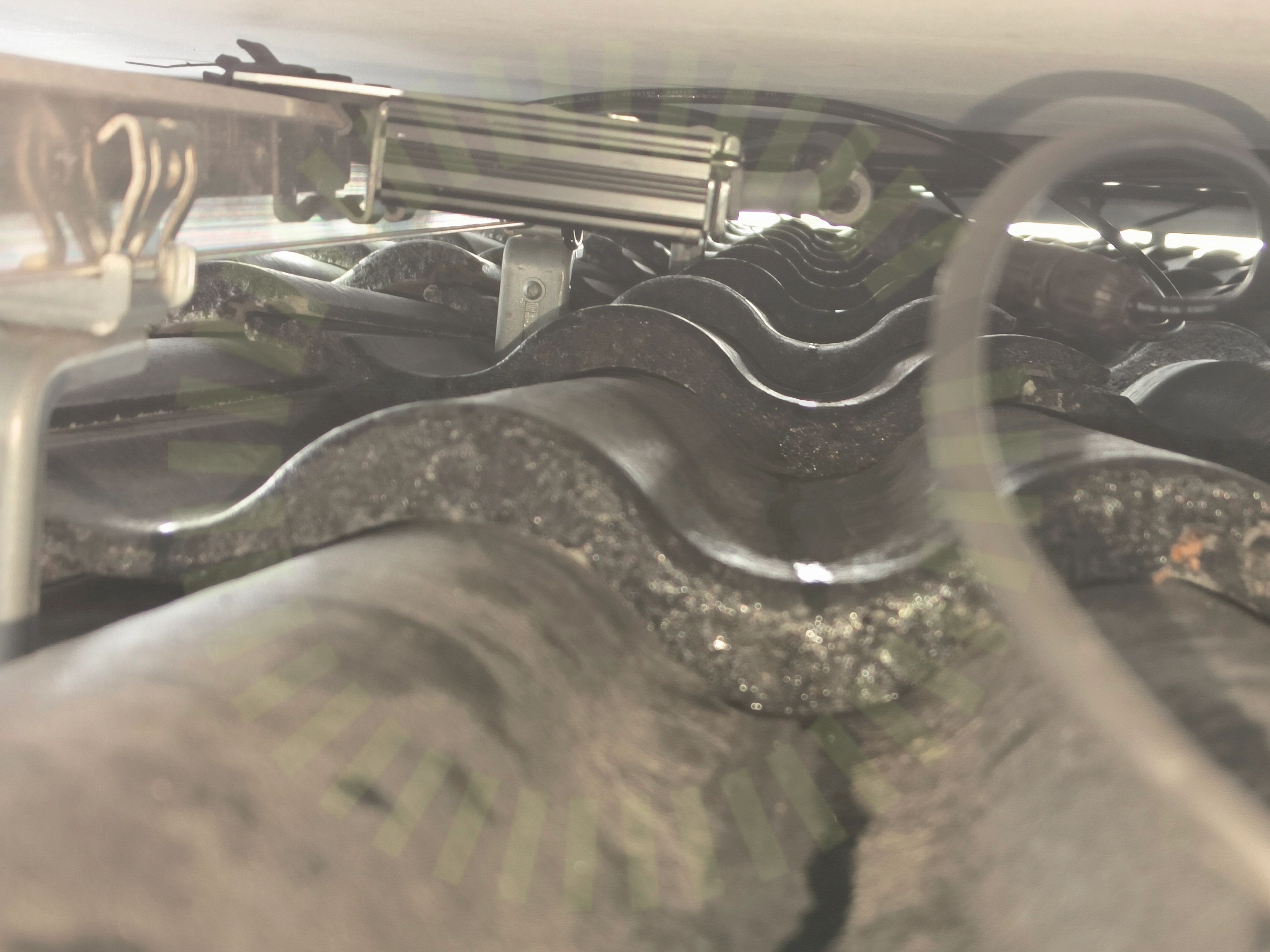

Dragavlastade

3.1 Dragavlastade

Inte godkänd

Kablage har för skarp böjradie från optimerarnas utgångar.

Godkända kontrollpunkter

4/5
Fastsäkring av produktKompatibilitetKontakterPlacering

Tak 1, Trina: TSM-DE09.05

Anmärkningar

2/15
Kopplingslåda böjradie

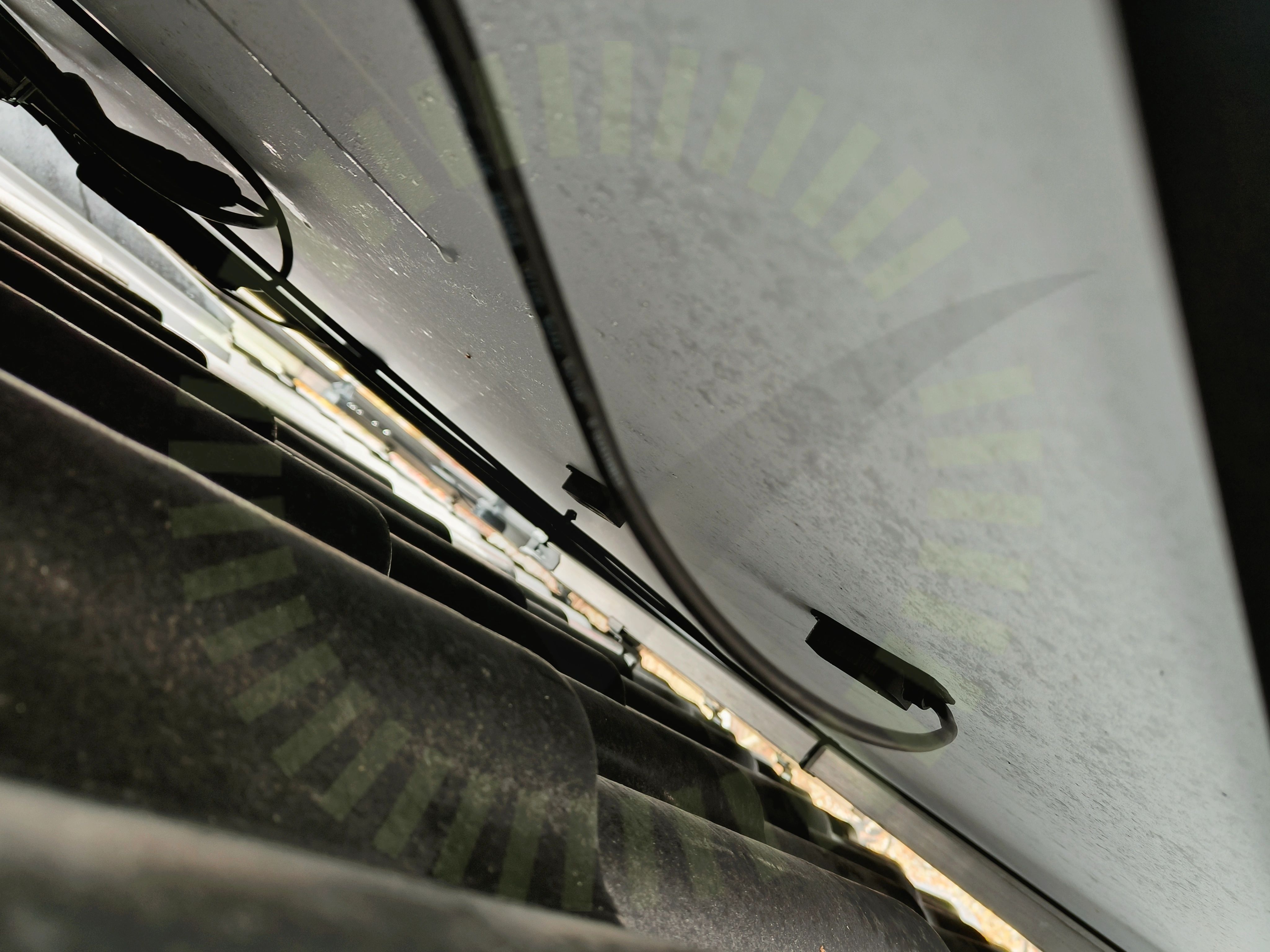

4.1 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp. Kablar är ej dragavlastade, hänger direkt från kopplingslåda.

SS 436 40 00 (522.8.3)
Panelramar separerade

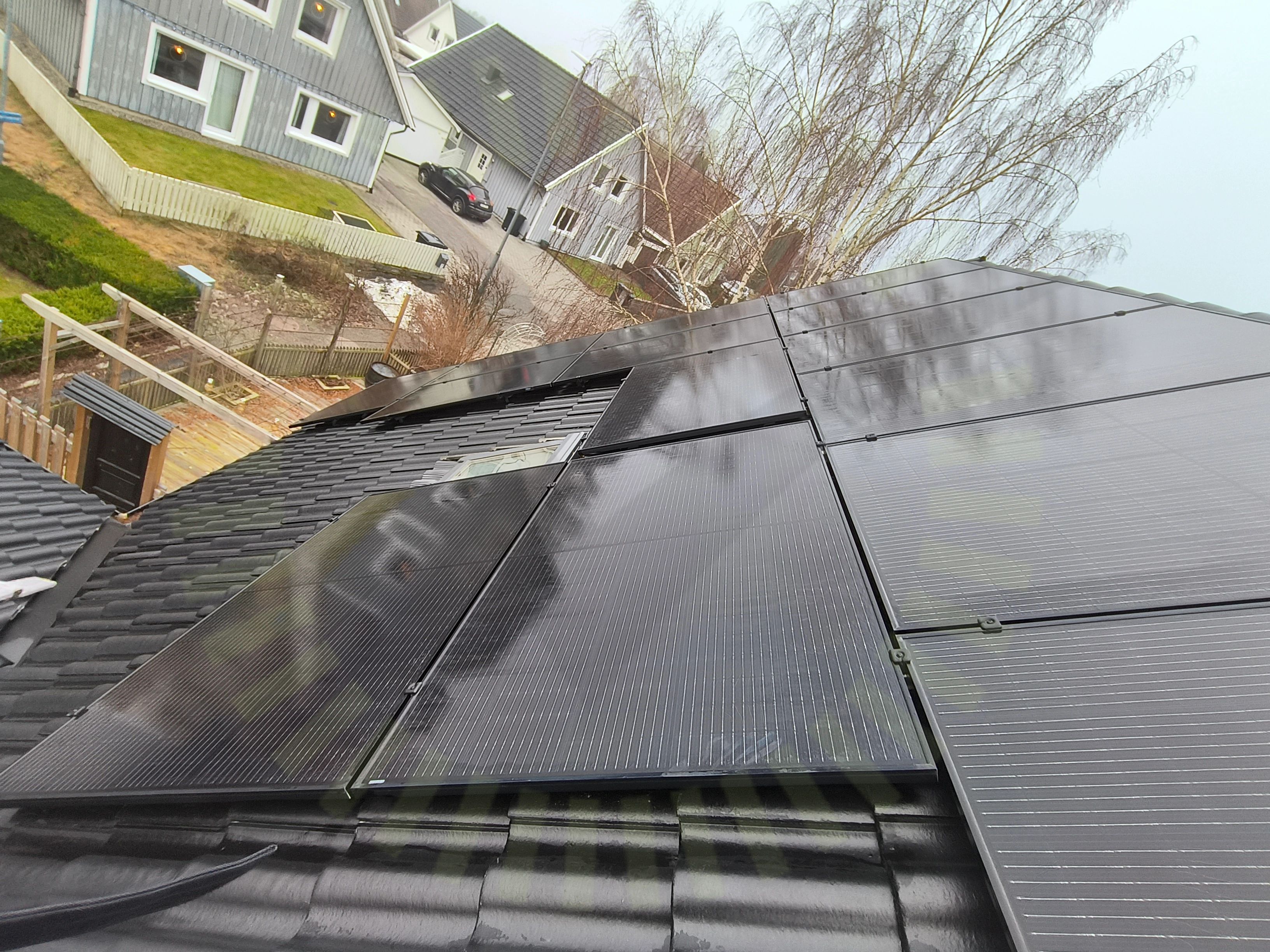

4.2 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra. Klämmor placerade på både kort och långsida av paneler vilket påverkar paneler negativ när dem expanderar.

User Manual UM-M-0002/Ver. J Nov 2023, Sida 14

Godkända kontrollpunkter

12/15
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonPanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/15
Strängförläggning

Varselmärkning

Anmärkningar

1/4

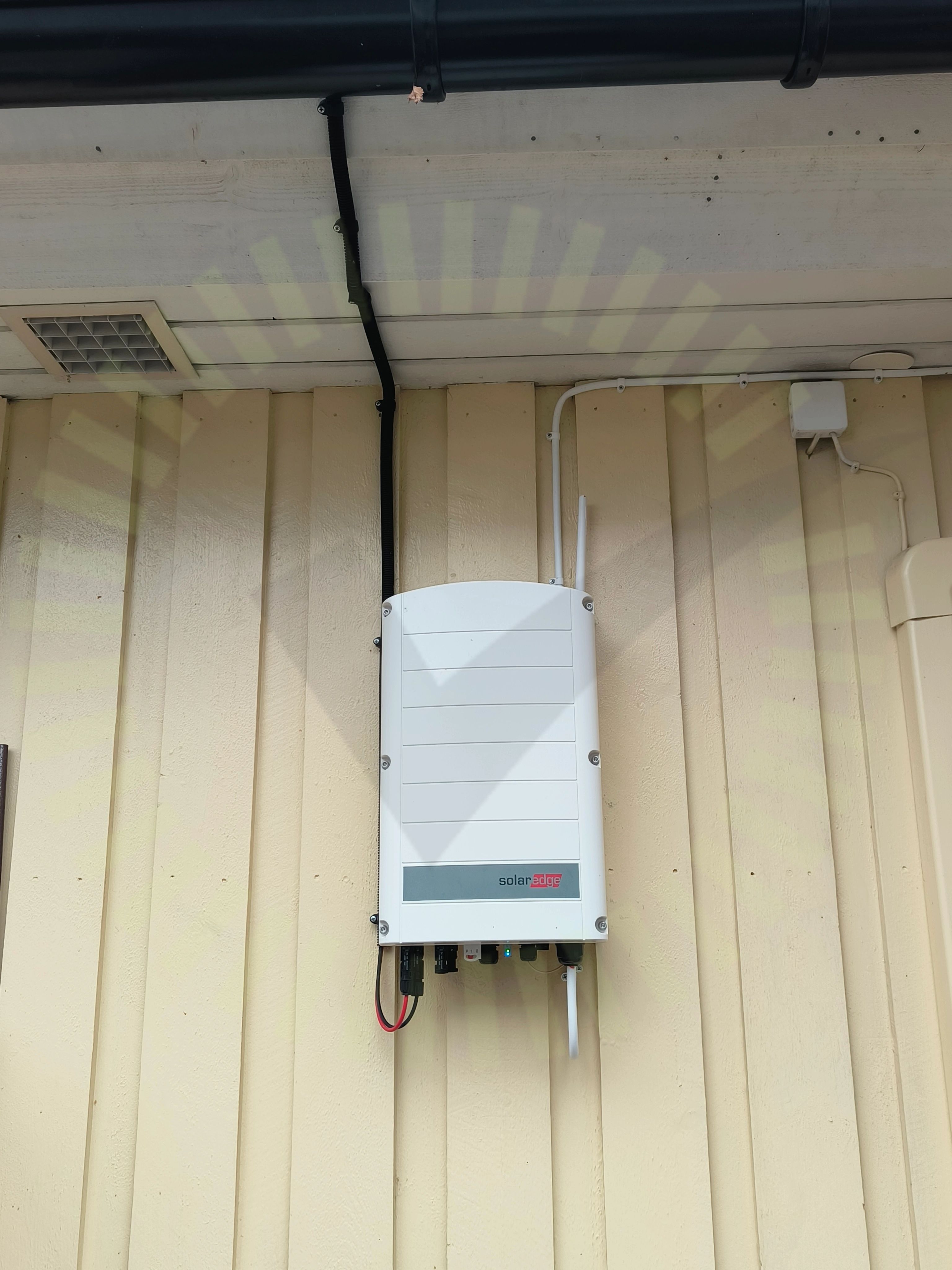

Varning för likspänning

5.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/4
Informering av solcellerMissvisande varselmärkningVarning för backspänning

Växelriktare

Anmärkningar

4/32

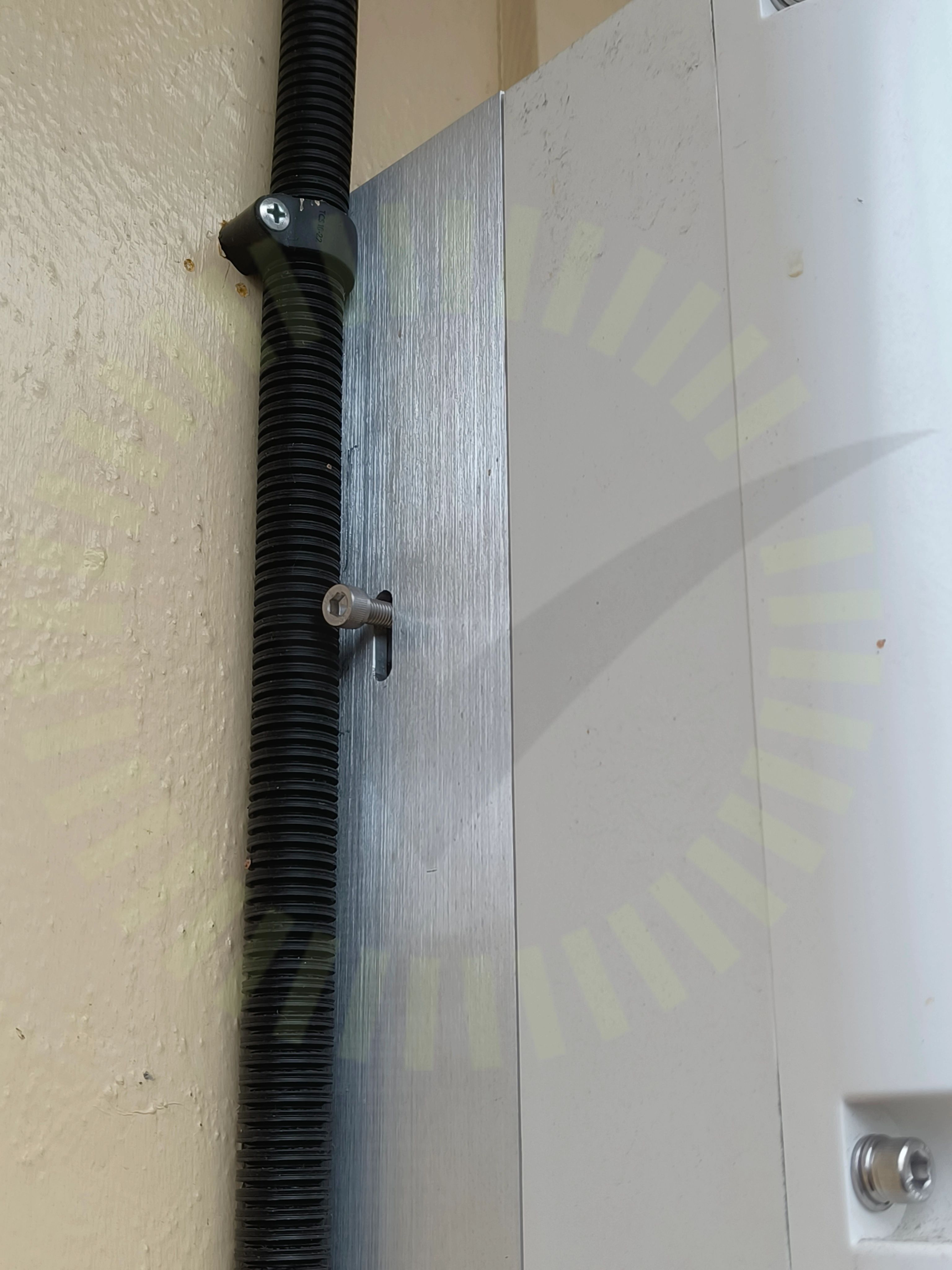

Fastsäkring av produkt

6.1 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt. Skruven på ena sidan är ej åtdragen.

Solaredge: Installation Guide Three Phase System with SetApp Configuration For Europe Version 1.7, Sida 26

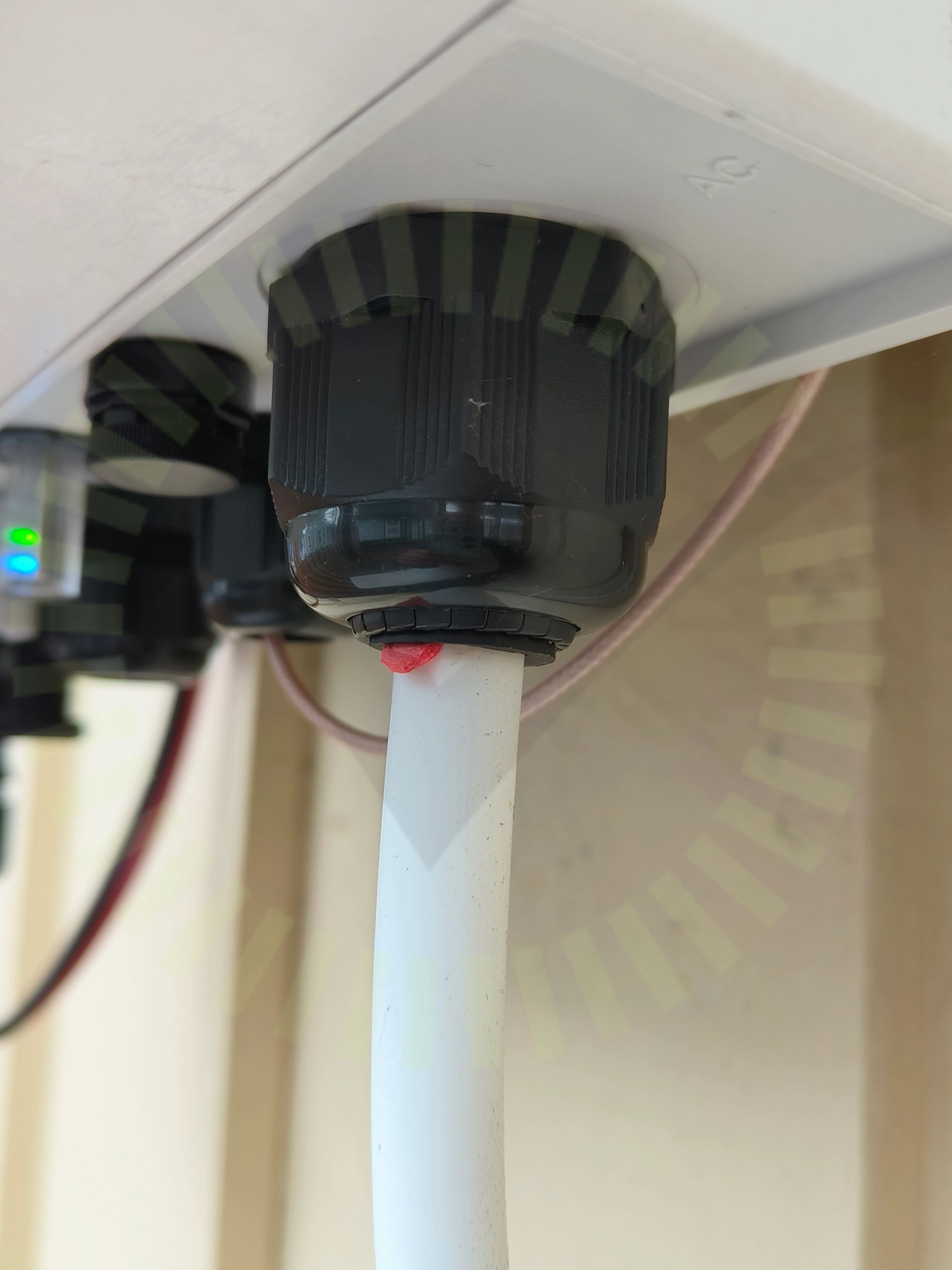

Förskruvning

6.2 Förskruvning

Inte godkänd

Förskruvning håller inte kabeln på plats. Går att röra in och ut.

Solaredge: Installation Guide Three Phase System with SetApp Configuration For Europe Version 1.7, Sida 30

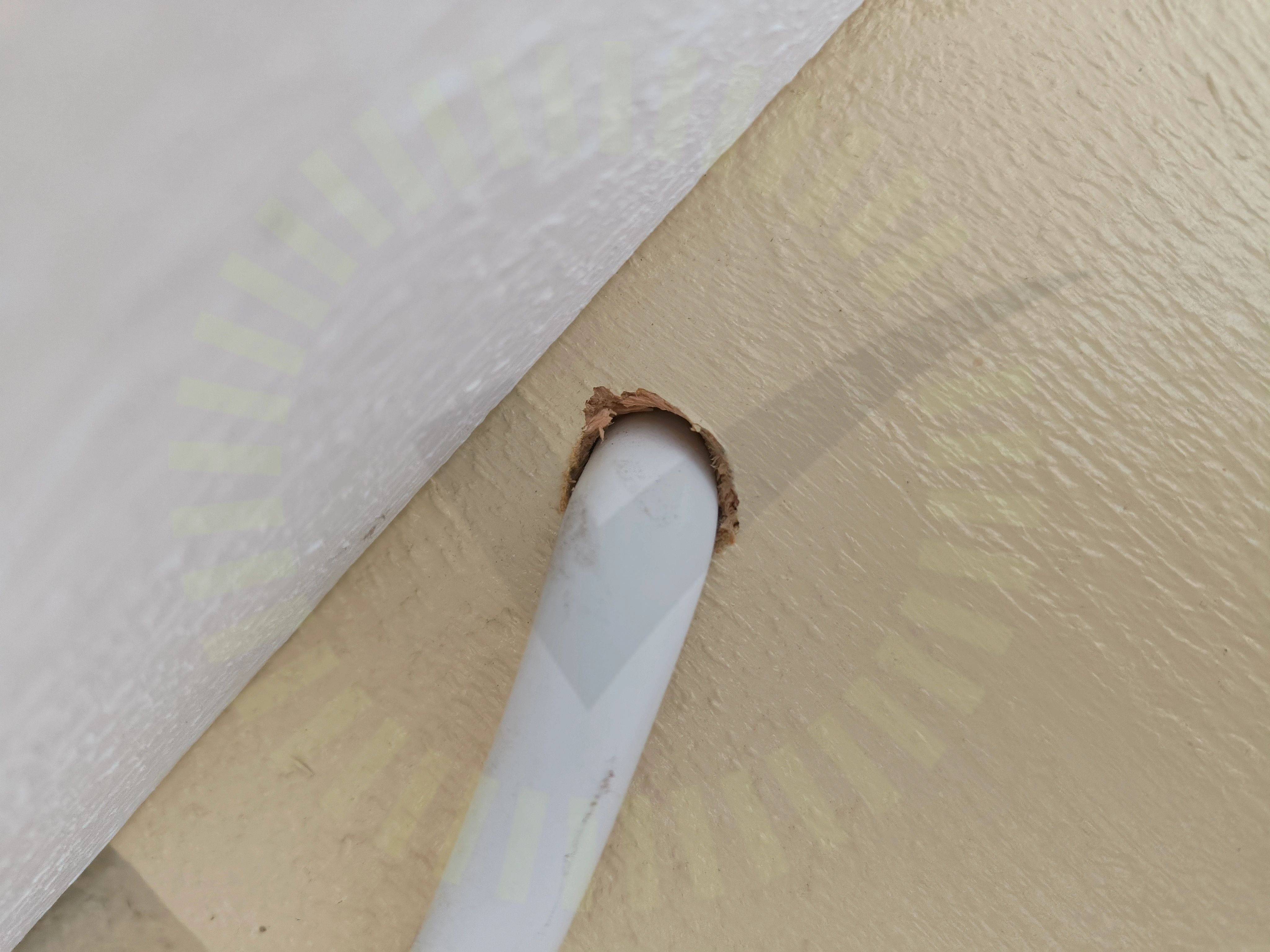

Genomföringar

6.3 Genomföringar

Inte godkänd

Genomföring inte tätad.

SS 436 40 00 (527.2.1)
Växelriktarens kontakter

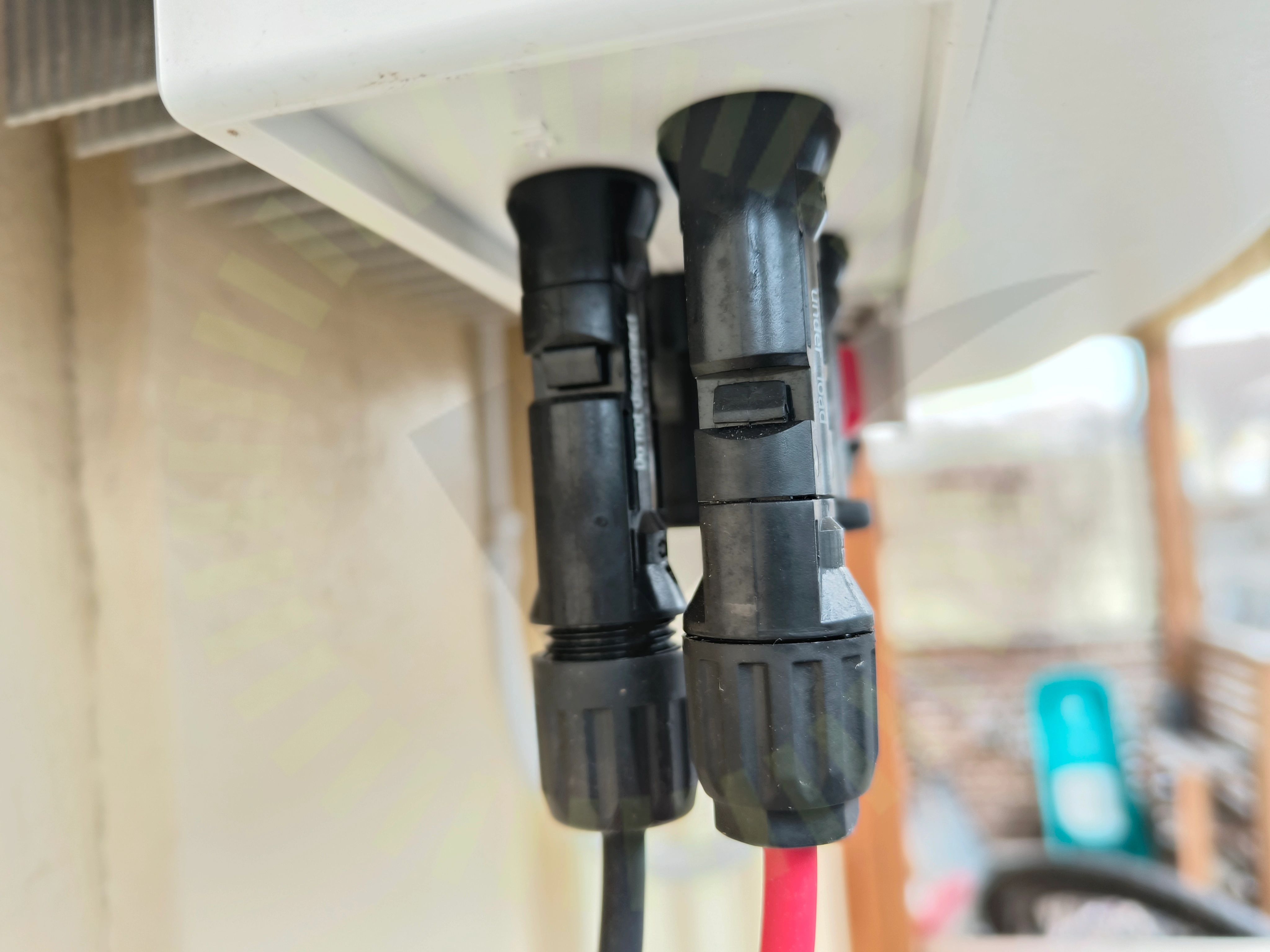

6.4 Växelriktarens kontakter

Inte godkänd

Kontakter avviker från anvisningar. Kontakter från olika tillverkare.

MA231 Assembly Instructions, Sida 2

Godkända kontrollpunkter

27/32
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDubbel matningEnkelisolerade ledareHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetTätningsinsattsVinkelVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/32
Strängdesign
