Besiktningsrapport
9.5
Installation genom
Takkraft
Datum
25 juni 2026
Ort
Täby, Stockholms län
Kabeluppfästning
Klämmornas överlappning
Tillgänglighet
96% godkända
4% ej godkända
Om installationen
Paneler
DMxxxG12RT-G54HBB
Montagesystem
MAFI: Roof Tile Bracket Läktfästen
Batteri
SigeEnergy: SigenStor EC 5.0-25.0 TP
Tillbehör
Eastron: Sigen Sensor TP-CT120-DH
Tillbehör
Undercentral
Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/4
1.1 Egenkontroll
Inte godkänd
Angiven panelmodell i egenkontrollen stämmer inte med vad som har installerats.
Godkända kontrollpunkter
3/4
Avtal
Mätprotokoll DC
Strängschema
Batteri
Godkända kontrollpunkter
5/5
Kåpor
Placering bärighet
Sammansättning av komponenter
Skador
Tillgång till batteriet
Smartmätare
Godkända kontrollpunkter
3/6
Fastsäkring av produkt
Placering av CT klämmor
Skador signalkablage
Ej tillgängligt vid besiktning
3/6
Anslutning av CT klämmor
Matning till smartmätare
Signalkabel till växelriktaren
Tak 1: DMxxxG12RT-G54HBB
Anmärkningar
1/18

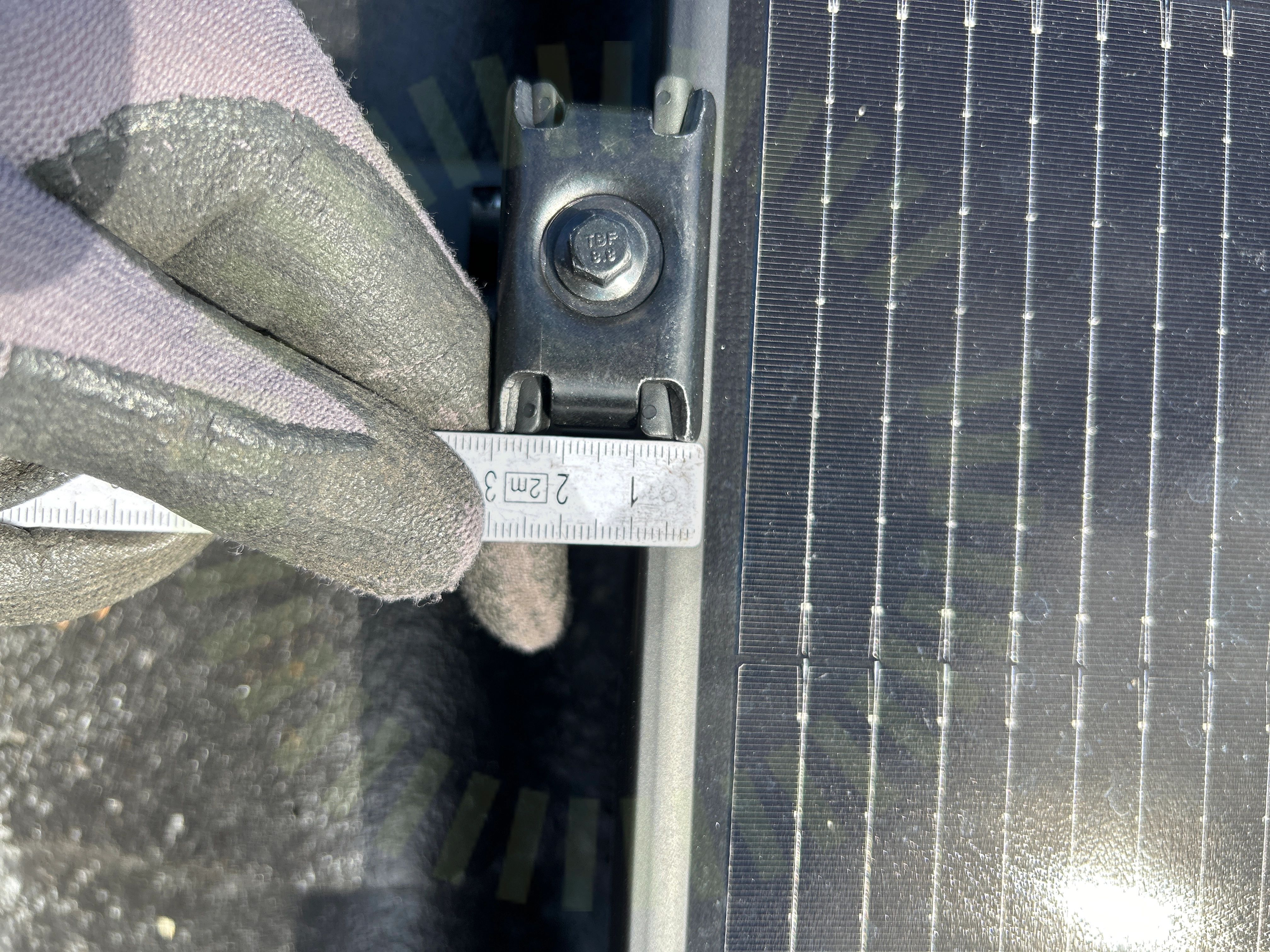

4.1 Klämmornas överlappning
Inte godkänd
Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.
DMEGC: Installation of Standard Solar Modules, V2025-4, sid 12
Godkända kontrollpunkter
16/18
Avstånd till hav
Avstånd till yta
Dräneringshål
Föremål mot bakstycke
Klämmornas placering
Klämmornas storlek
Kontaktdon
Kopplingslåda böjradie
Lutning
Panelkablagets böjradie
Panelramar separerade
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Ej tillgängligt vid besiktning
1/18
Förbindelse av kontakter
Tak 1: MAFI: Roof Tile Bracket Läktfästen
Anmärkningar
1/19
5.1 Kabeluppfästning
Inte godkänd
Enstaka kabel är bristfälligt uppfäst.
SS 436 40 00 (712.522.101)
Godkända kontrollpunkter
18/19
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Läktinfästning
Mittklämmor
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takgenomföring
Takkrokarnas CC
Underbyggnad
Väderbeständigt material
Ändklämmor
Undercentral
Godkända kontrollpunkter
5/6
Infästning
IP-Klassning
Kabelinföringar
Placering
Skydd mot beröring
Ej tillgängligt vid besiktning
1/6
Femledarsystem
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
1/37
8.1 Tillgänglighet
Inte godkänd
Kapslingslock fastlimmat och ej åtkomlig för inspektion utan åverkan på anläggningen.
SS 436 40 00 (513.1)
Godkända kontrollpunkter
35/37
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Funktionsjord
Förskruvning
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Max total effekt
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
Ej tillgängligt vid besiktning
1/37
Genomföringar
