Institutet för Solenergikvalitet

Besiktningsrapport

9.6
x

Installation genom

Sesol

Datum

13 februari 2023

Ort

Nykvarn, Stockholms län
Varning för likspänning
AC Genomföringar
92% godkända8% ej godkända

Om installationen

VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

1/1
Avtal

Batteri

Godkända kontrollpunkter

14/14
AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningInternet KabelKontakterRakt ståendeSkadorSmart Power SensorTemperaturUtrymmeVäderskydd

Varselmärkning

Anmärkningar

1/4
Varning för likspänning

3.1 Varning för likspänning

Inte godkänd

Saknas vid växelriktare

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4
Informering av solcellerTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

3/29
AC Genomföringar

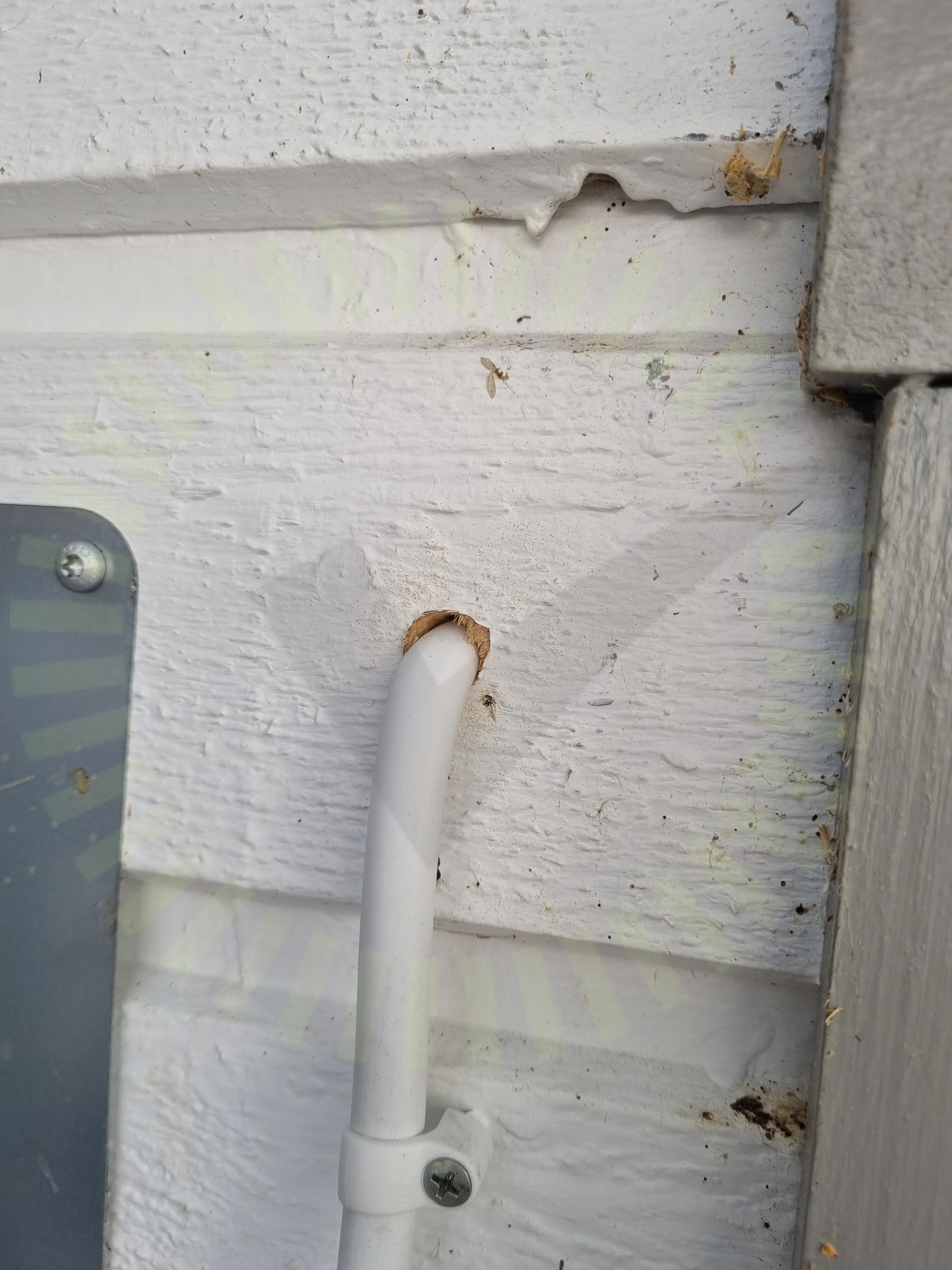

4.1 AC Genomföringar

Inte godkänd

Ej tätat genom vägg till garage

SS 436 40 00 (527.2.1)

4.2 Mätprotokoll DC

Inte godkänd

Saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

4.3 Strängschema

Inte godkänd

Kund har fått strängschema men ej utritat strängar

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

26/29
AC AnslutningAC BöjradieAC FörläggningAC kabel skarp kantAC Skador på kabelAvståndAvstånd till havBrännbart underlagDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanFastsäkring av produktHuvudsäkringInfästningInternetKabelKontakterLedare fastspändaMärkningPE ChassiSkadorSäkringVentilationVinkel
