Institutet för Solenergikvalitet

Besiktningsrapport

8.3
x

Installation genom

Sesol

Datum

13 februari 2023

Ort

Nykvarn, Stockholms län
Dragavlastade
Mittklämma rätt förläggning
Ändklämmor rätt förläggning
89% godkända11% ej godkända

Om installationen

PanelerHyundai: HiE-S(XXX)VG (BF+WB)
MontagesystemWeland Stål: Läktfästen
VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörSäkerhetsbrytare AC
TillbehörElmaterial: Kapsling
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

1/1
Avtal

Batteri

Godkända kontrollpunkter

14/14
AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningInternet KabelKontakterRakt ståendeSkadorSmart Power SensorTemperaturUtrymmeVäderskydd

Garage, Hyundai: HiE-S(XXX)VG (BF+WB)

Anmärkningar

1/12

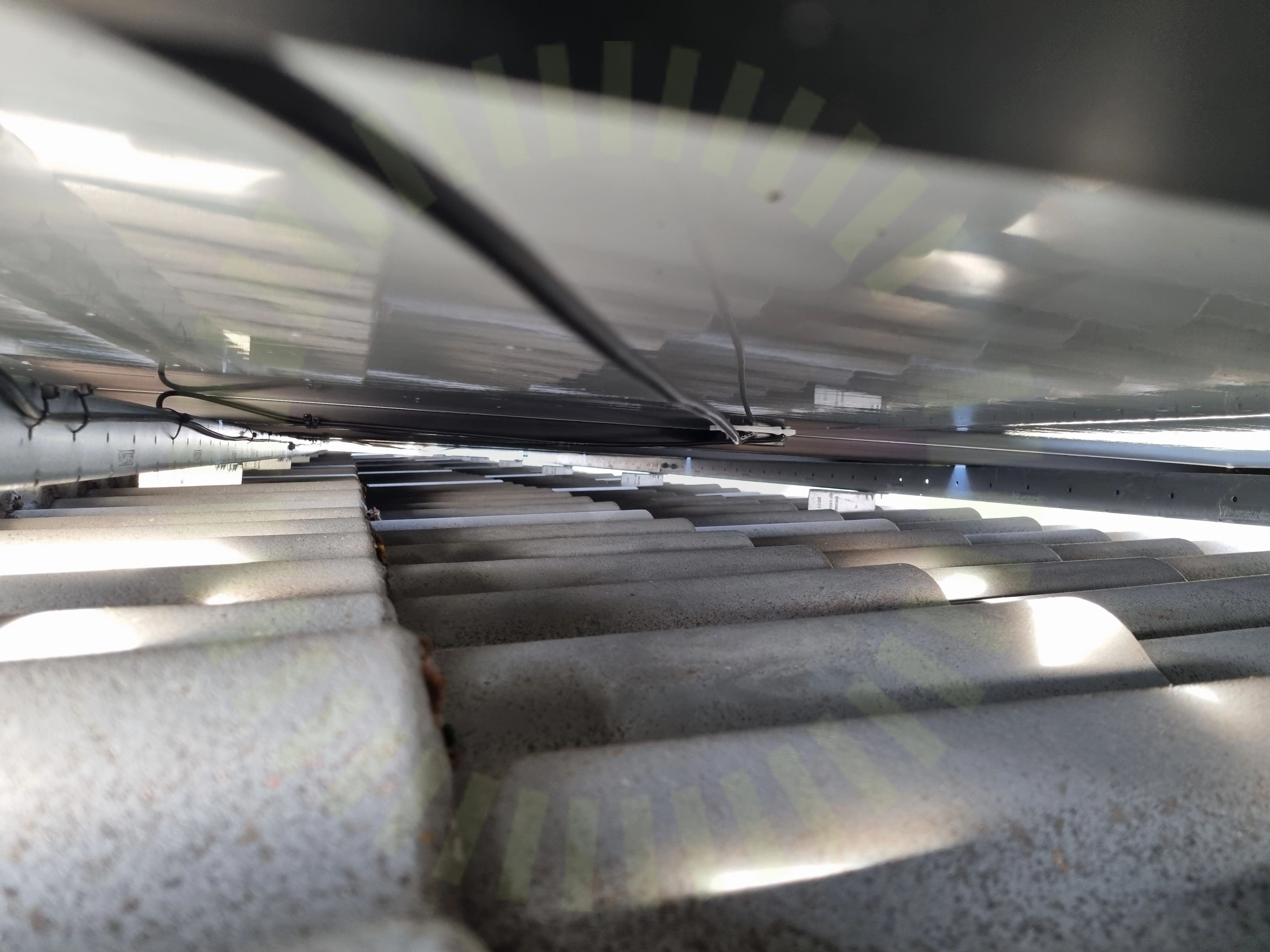

Dragavlastade

3.1 Dragavlastade

Inte godkänd

Ej dragavlastade kablar, kablage från panelkontakt sträcker sig långt utan att fästas i närliggande panelram, spända kablar

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

10/12
Böjradie kablageDräneringshålFästenas placeringFästenas storlekFöremål BakstyckeHöjdskillnadMellanrum panelramSkadorSkuggaSträngförläggning

Ej tillgängligt vid besiktning

1/12
Förbindelse av kontakter

Garage, Weland Stål: Läktfästen

Anmärkningar

7/22

4.1 Avstånd

Inte godkänd

Saknas komplett snö och vindlastberäkning uppmätt avstånd mellan skenor är 980mm

MA5104 Sid 1 (1) | Version 4 - 221101

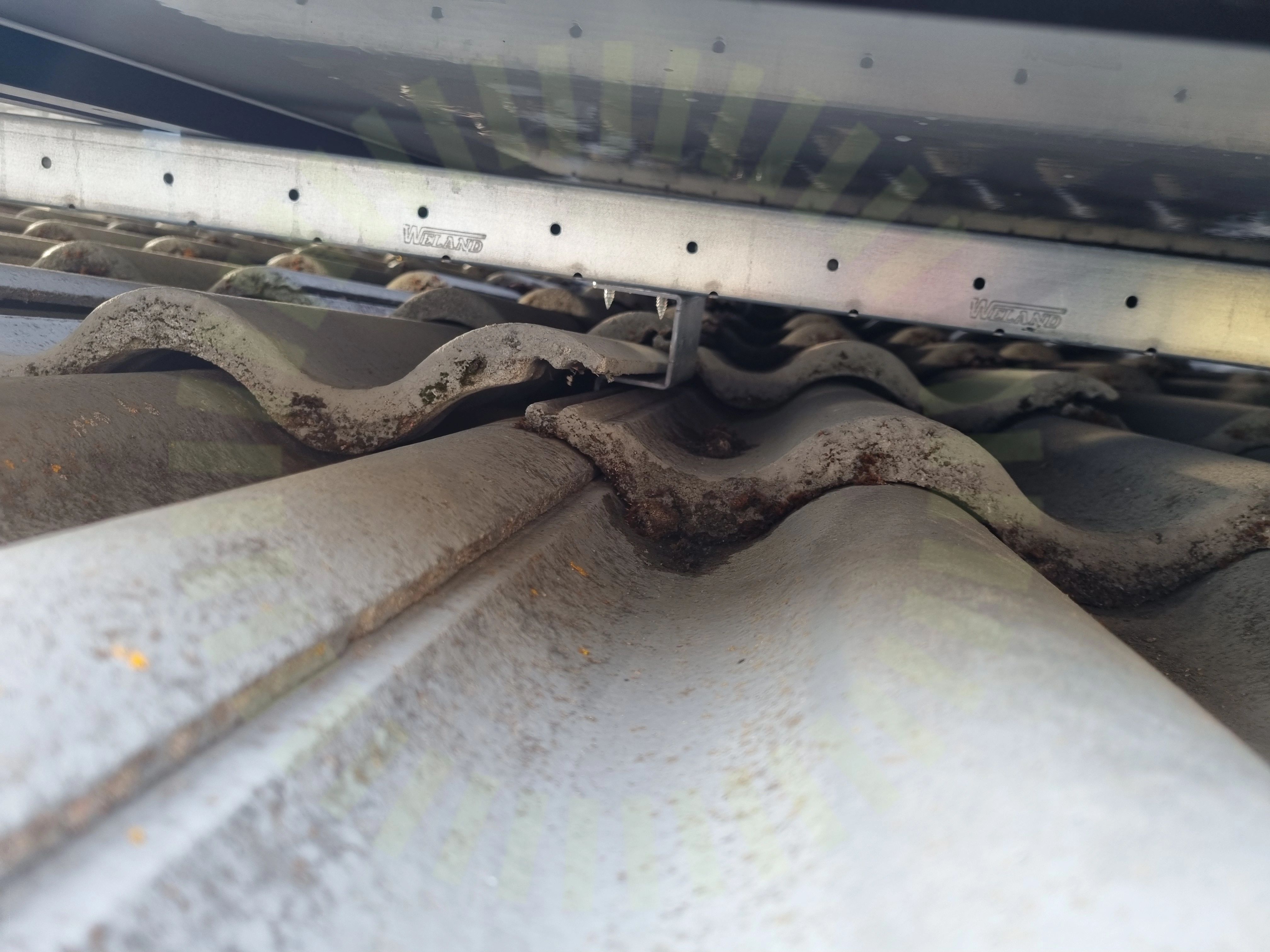

Ej utslipad panna

4.2 Ej utslipad panna

Rekommendation

Pannorna ej utslipade

4.3 CC mått

Inte godkänd

Lastberäkning saknas, uppmätt 1200cc mellan infästningarna

MA5104 Sid 1 (1) | Version 4 - 221101
Kabeluppfästning

4.4 Kabeluppfästning

Inte godkänd

Kablar sträcker långt 1000mm utan att fästas i något

SS 436 40 00 (712.521.101 och 522.8.4)

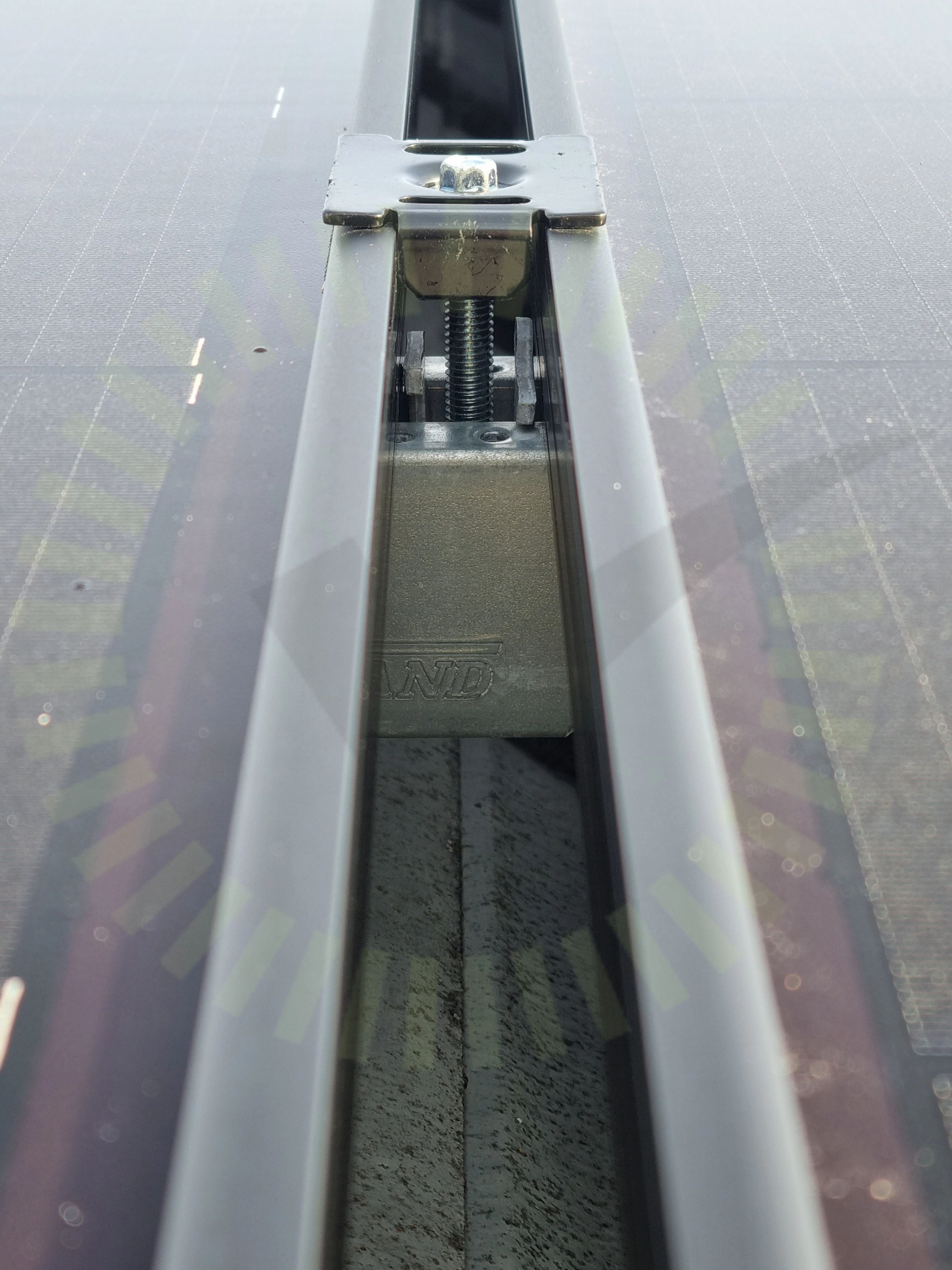

Mittklämma rätt förläggning

4.5 Mittklämma rätt förläggning

Inte godkänd

Mittklämmans fötter Ligger ej plant mot skena

MA5111 Sid 1 (1) | Version 4 - 221117

4.6 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning ej komplett. Kund har bara 2 sidor.

Tillverkarens montageanvisningar

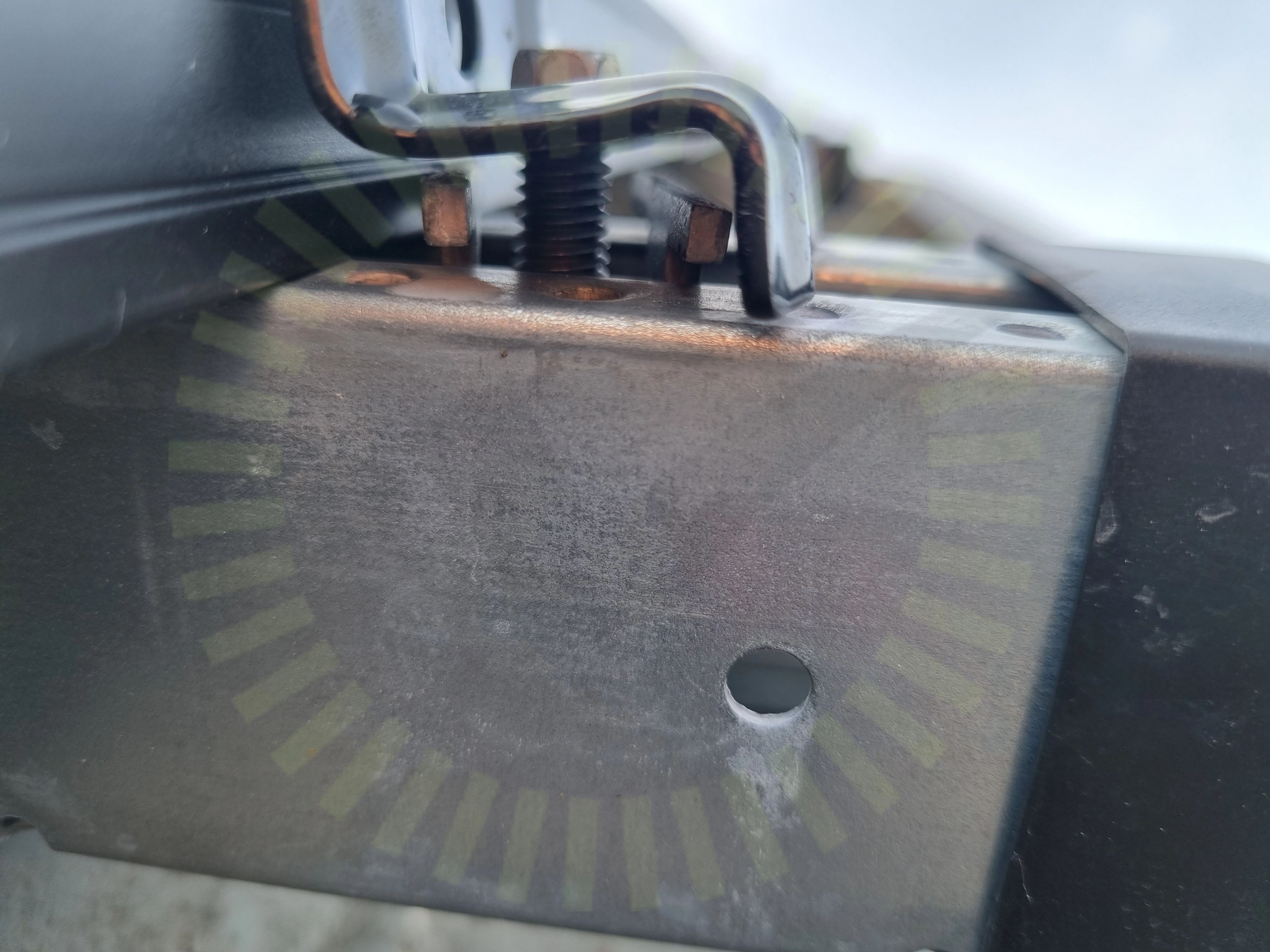

Ändklämmor rätt förläggning

4.7 Ändklämmor rätt förläggning

Inte godkänd

Fästet Ligger ej jämt mot skenan

MA5111 Sid 1 (1) | Version 4 - 221117

Godkända kontrollpunkter

14/22
Avstånd pannaBärläktFrämmande materialMittklämma skruvMittklämmorShimsSkadorSkarp kantSkenornas infästningSkenskarvSkyddVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Ej tillgängligt vid besiktning

1/22
Takgenomföring

Kapsling

Godkända kontrollpunkter

9/9
BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Varselmärkning

Anmärkningar

1/4
Varning för likspänning

7.1 Varning för likspänning

Inte godkänd

Saknas vid växelriktare

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4
Informering av solcellerTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

3/29
AC Genomföringar

8.1 AC Genomföringar

Inte godkänd

Ej tätat genom vägg till garage

SS 436 40 00 (527.2.1)

8.2 Mätprotokoll DC

Inte godkänd

Saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

8.3 Strängschema

Inte godkänd

Kund har fått strängschema men ej utritat strängar

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

26/29
AC AnslutningAC BöjradieAC FörläggningAC kabel skarp kantAC Skador på kabelAvståndAvstånd till havBrännbart underlagDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanFastsäkring av produktHuvudsäkringInfästningInternetKabelKontakterLedare fastspändaMärkningPE ChassiSkadorSäkringVentilationVinkel
