3.1 Använd tätskiktsduk
Inte godkändUnderlag på att vald tätskiktsduk uppfyller kraven saknas.
Besiktningsrapport
8.9
Installation genom
Svea Solar
Datum
19 mars 2024
Ort
malmö, Skåne län
92% godkända8% ej godkända
Om installationen
PanelerLongi: LR5-54HTH
MontagesystemCWL Infästningsplatta med Wasi skena
VäxelriktareSVEA SOLAR: Power Shifter 6-10kW
BatteriSVEA SOLAR: Power Saver 5-15kW
TillbehörUndercentral
TillbehörCHINT: Huawei DTSU666 (med CT)
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
CHINT: Huawei DTSU666 (med CT)
Godkända kontrollpunkter
6/6Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage
CWL Infästningsplatta med Wasi skena
Anmärkningar
7/233.2 Främmande material
Inte godkändTre blandade montagesystem. CW Lundberg tätskiktsplatta, Schletter infästning och Wasi skena.
3.3 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.
SS 436 40 00 (712.522.101)
3.4 Skenornas överhäng
Inte godkändUnderlag för att kunna kontrollera korrekt överhäng saknas.
3.5 Skenors avstånd till varandra
Inte godkändUnderlag för att kontrollera korrekt avstånd mellan skenor saknas.
3.6 Skenornas infästning
Inte godkändDå infästning och skena är från två olika tillverkare kan ingen av tillverkarna lämna någon garanti på att vald infästnings metod är utförd korrekt.

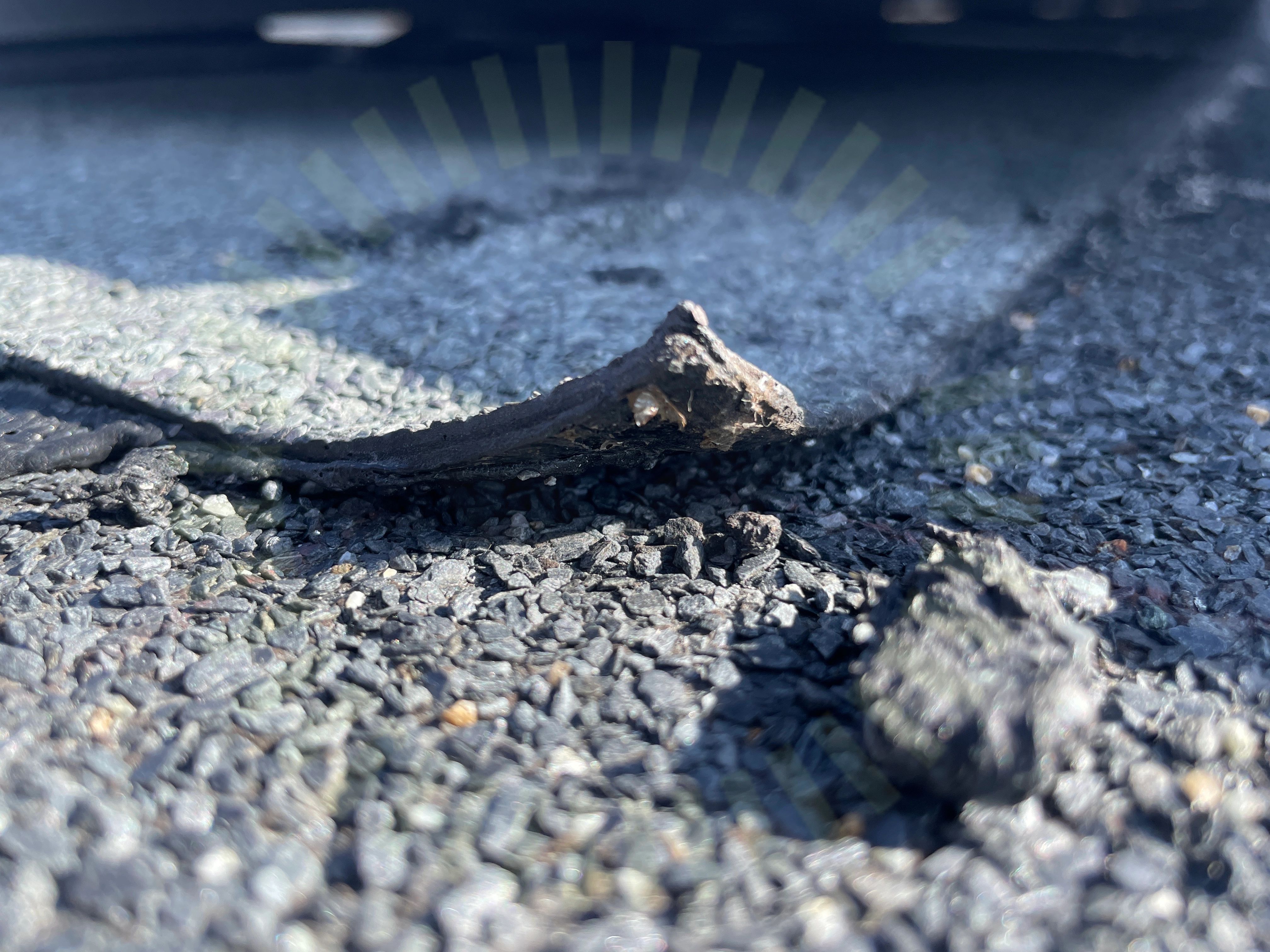

3.7 Svetsning takpapp
Inte godkändTakpappen svetsad ovan infästningsplattorna är inte utfört tillfredställande.
M-350-4 2303 SE
Godkända kontrollpunkter
15/23Avsaknat underlagDC kabel förläggningFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTätskiktsplattor CC måttVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
1/23Tätskiktsplattor Infästning
Longi: LR5-54HTH
Anmärkningar
2/17
4.1 Föremål mot bakstycke
Inte godkändFöremål skaver mot panelens undersida.
Installation Manual for LONGi Solar PV Modules V18, Sida 11
4.2 Kopplingslåda böjradie
Inte godkändBöjradien från kopplingslådan är för skarp. Samt ej uppfäst med tillräckligt stöd.
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
15/17Avstånd till havDräneringshålFörbindelse av kontakterFörläggning DC kontakterKlämmornas placeringKlämmornas överlappningKontaktdonPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
SVEA SOLAR: Power Saver 5-15kW
Godkända kontrollpunkter
15/15Avstånd till havetAvstånd till växelriktareBatteri PEBatterikåporDC anslutningFastsäkring av produktNärliggande objektPlacering av batteriRakt ståendeSignalkabel batteriSkadorSmart Power SensorTillgång till batterietUppfästning av kablageVäderskydd
SVEA SOLAR: Power Shifter 6-10kW
Anmärkningar
1/40
6.1 DC Kontakter anslutning
Inte godkändFörskruvningar är bottnade och har skadat kontaktens tätning.
SVEA SOLAR: Power Shifter Inverter User Manual Issue 01 Date 2023-10-01, Sida 47-48
Godkända kontrollpunkter
39/40AC anslutning växelriktareAC kablage förläggningAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVentilationVäderbeständigt materialVäxelriktarens IP klassning
Undercentral
Godkända kontrollpunkter
6/6FasskenaFemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring
