Besiktningsrapport

8.9

Installation genom

Solar Entreprenad Nordic

Datum

30 oktober 2023

Ort

Hisings backa, Västra Götalands län

Kontakter

Föremål mot bakstycke

Klämmornas placering

+ 10

89% godkända11% ej godkända

Om installationen

PanelerYH Sunpro Power: SP(390-410W)-108M10

OptimerareHuawei: SUN2000P - 450W

MontagesystemESDEC Lutande Panntak

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

TillbehörUndercentral

TillbehörSmartmätare: CHINT DTSU666

TillbehörSäkerhetsbrytare AC

Installerad av Solar Entreprenad Nordic som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

ESDEC Lutande Panntak

Anmärkningar

2/26

2.1 Kabeluppfästning

Inte godkänd

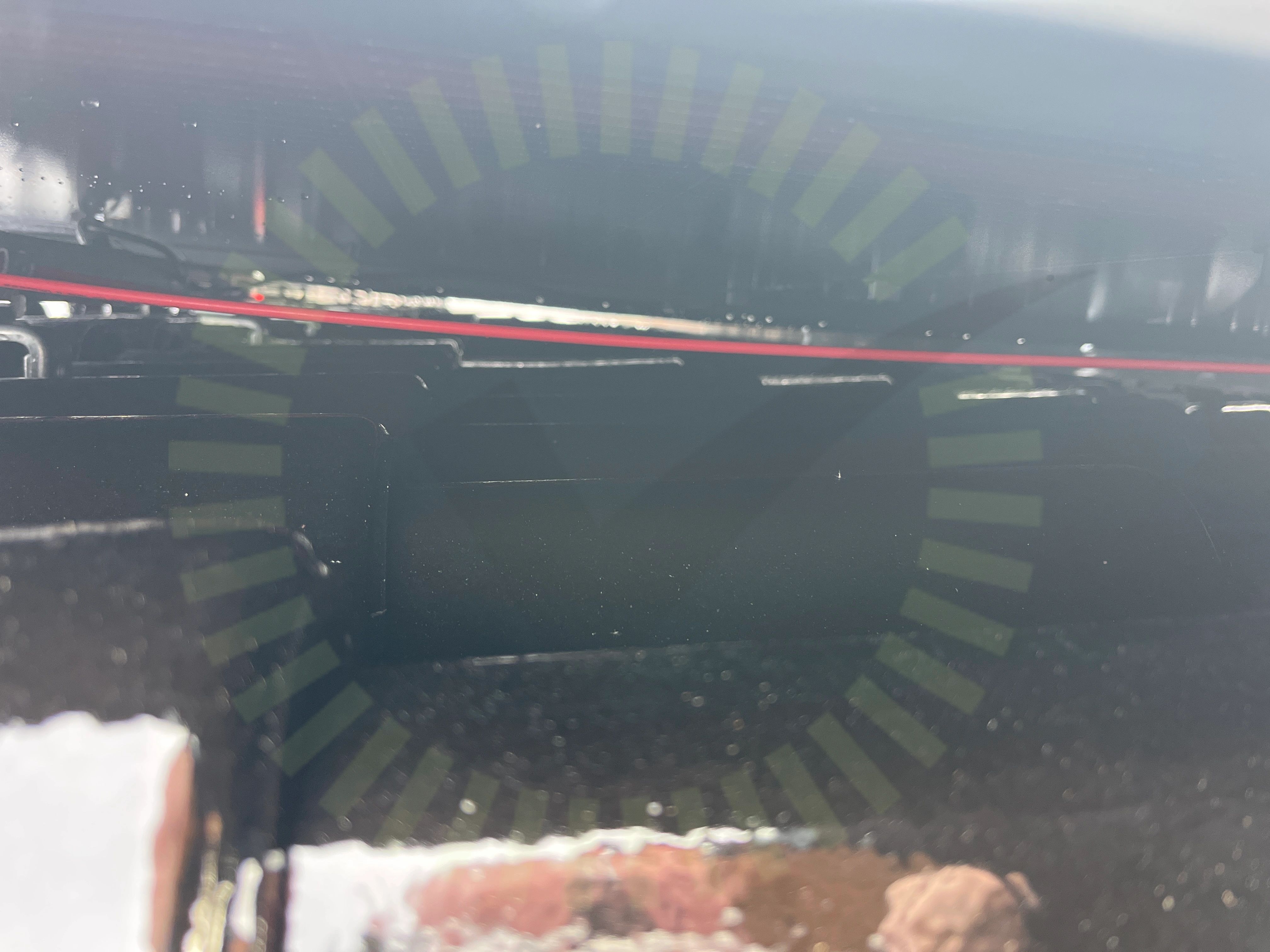

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)

2.2 Takgenomföring

Inte godkänd

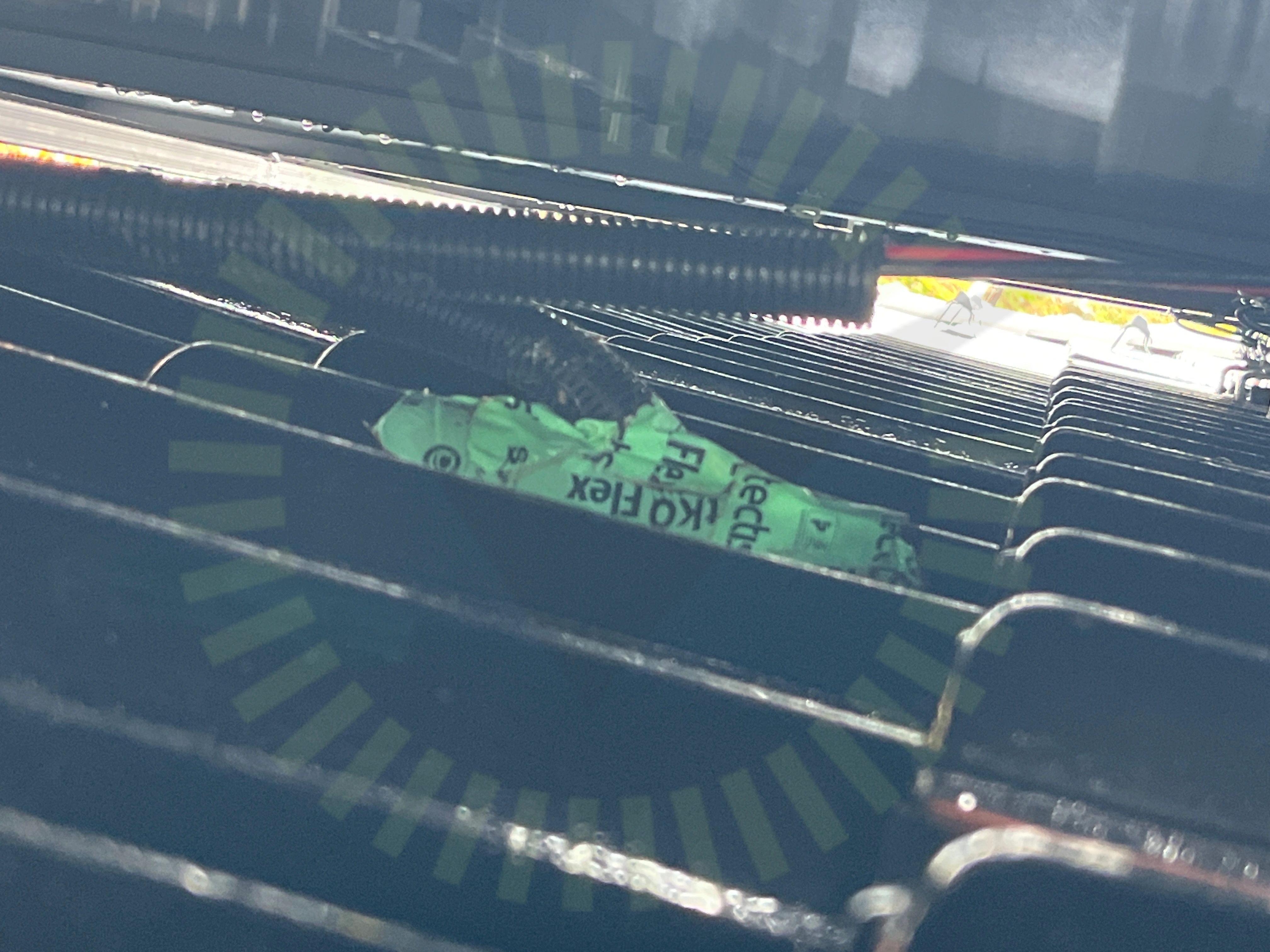

Takgenomföring är inte fackmässigt utförd.

Godkända kontrollpunkter

24/26

DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramFörstärkningsskruvKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Huawei: LUNA2000-5-15-S0

Anmärkningar

2/12

3.1 Infästning

Inte godkänd

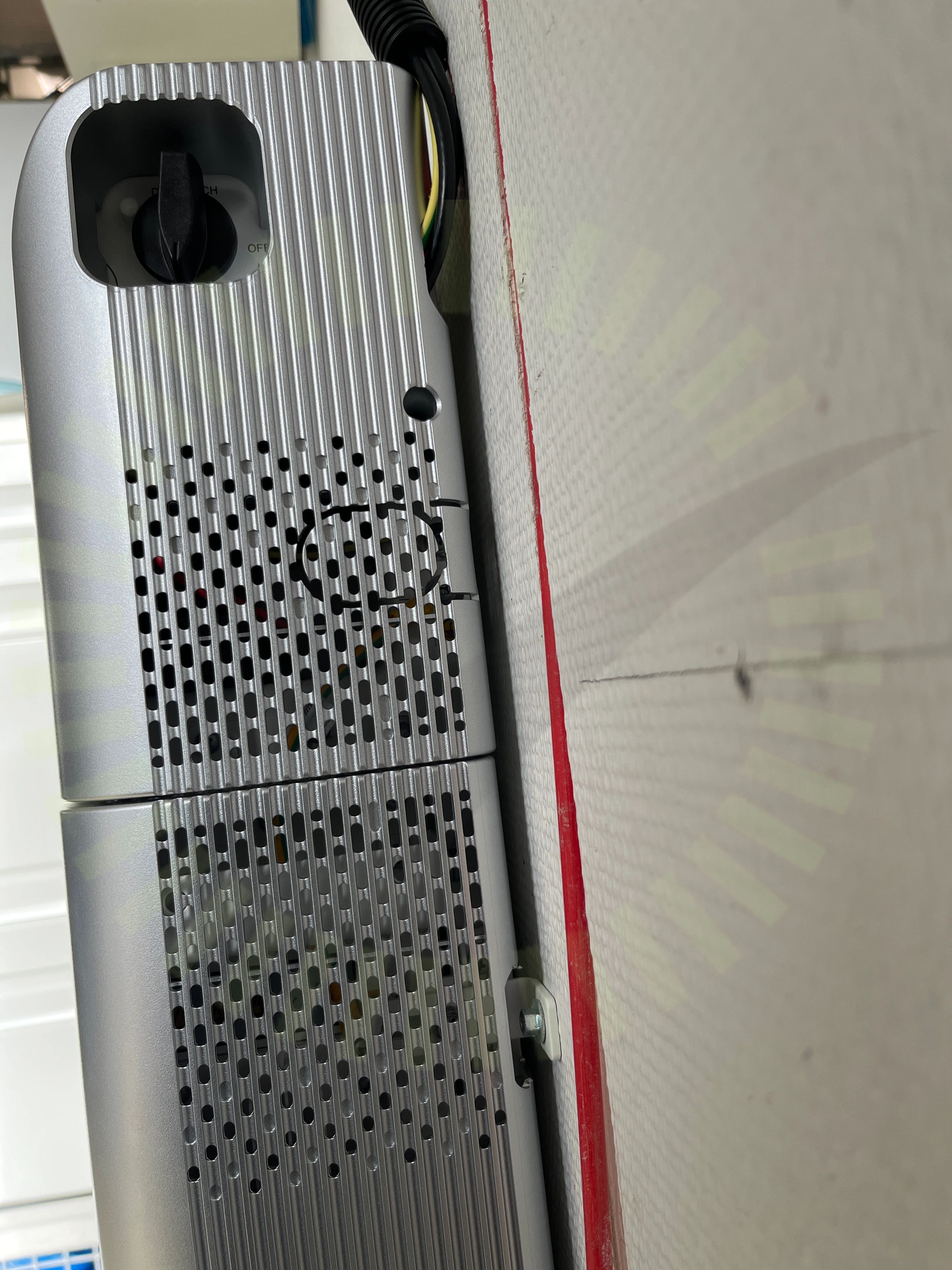

Man har inte monterat fästet i översta modulen.

3.2 Kablage

Inte godkänd

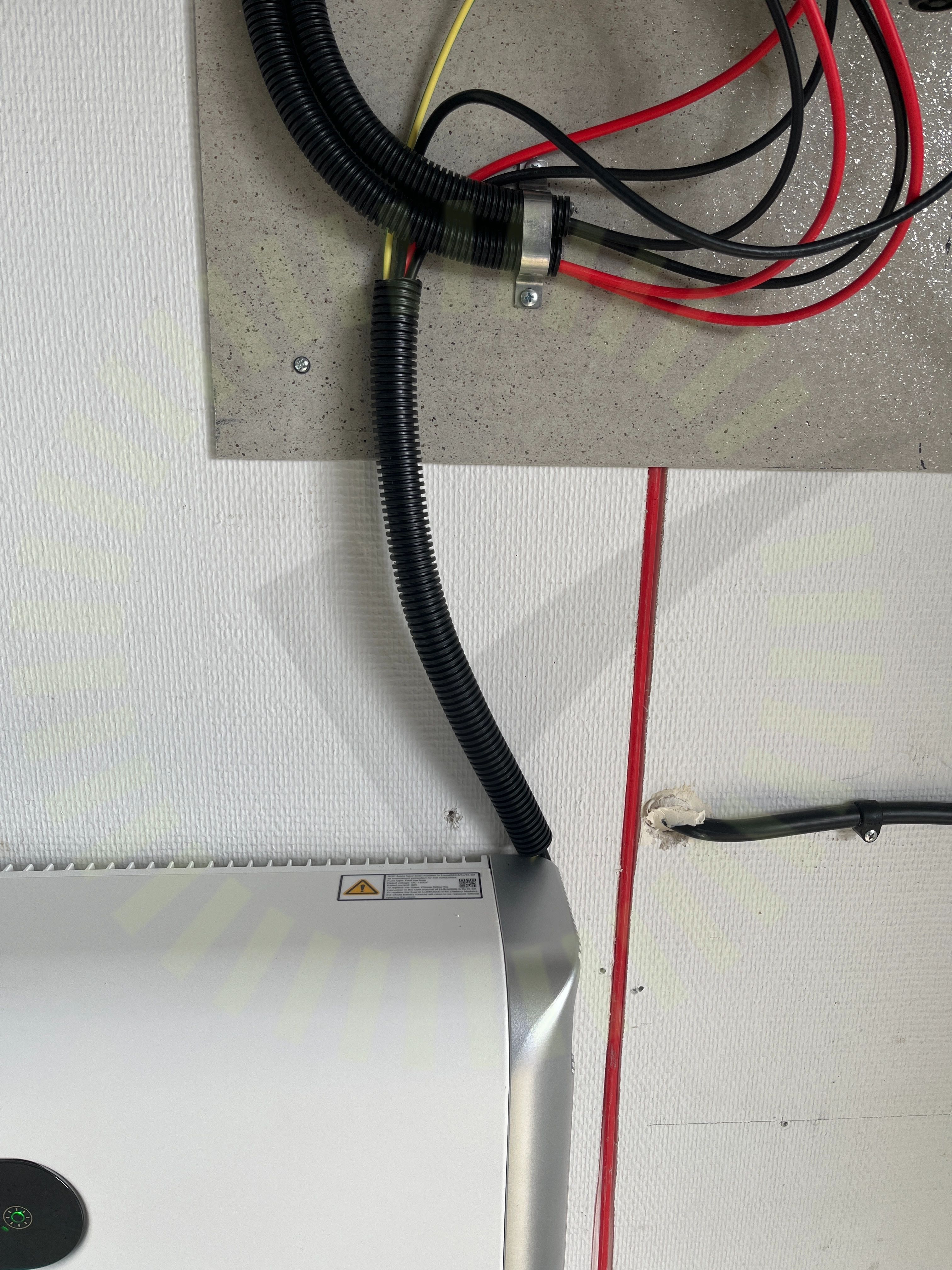

Kablage är inte uppfäst med tillräckligt stöd.

Godkända kontrollpunkter

10/12

AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

3/40

4.1 AC Kablage förläggning

Inte godkänd

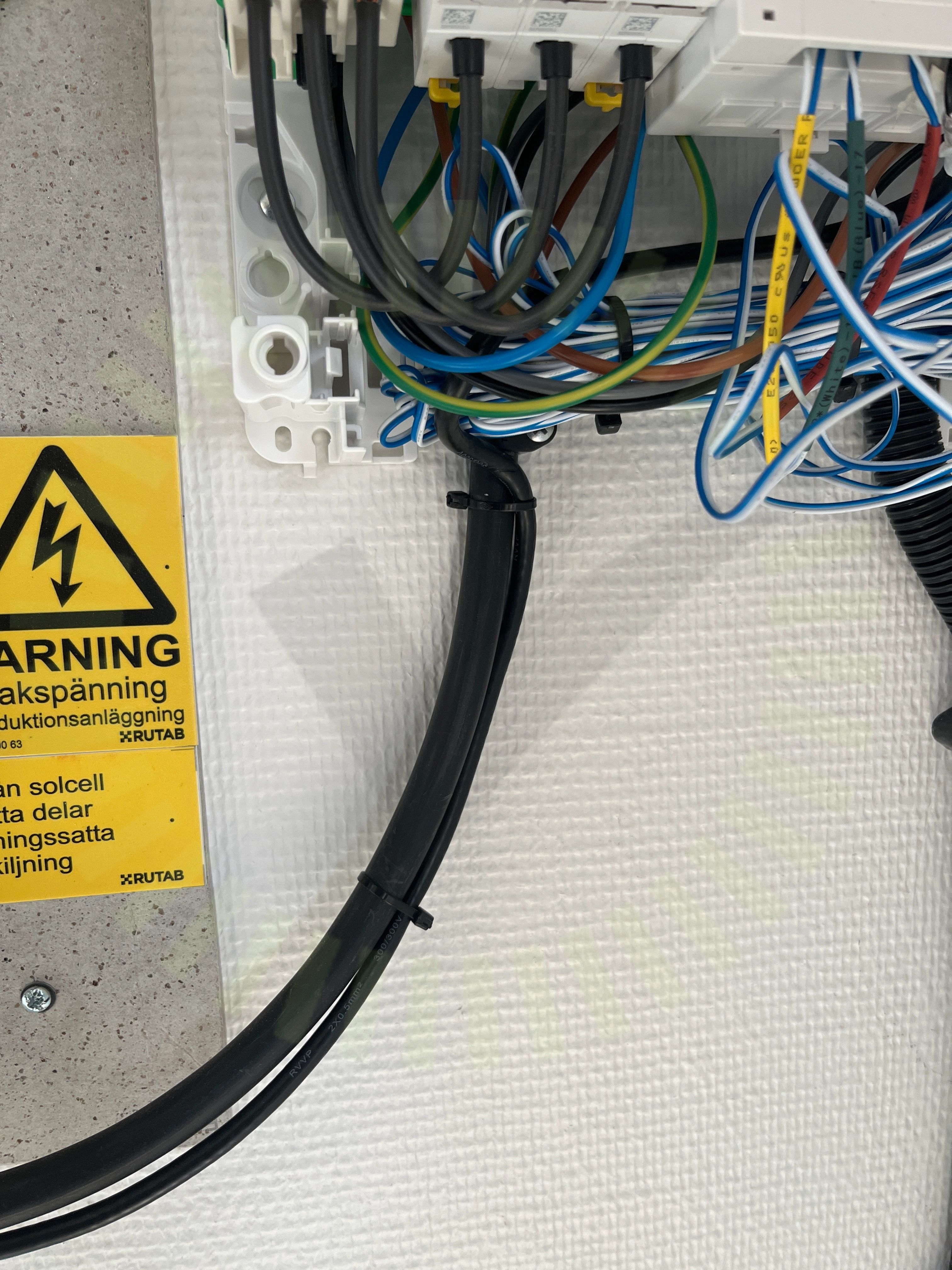

AC kablaget sitter inte fast ordentligt, går att röra kabeln in och ut ur centralen.

SS 436 40 00 (522.8.4)

4.2 Dubbel matning

Inte godkänd

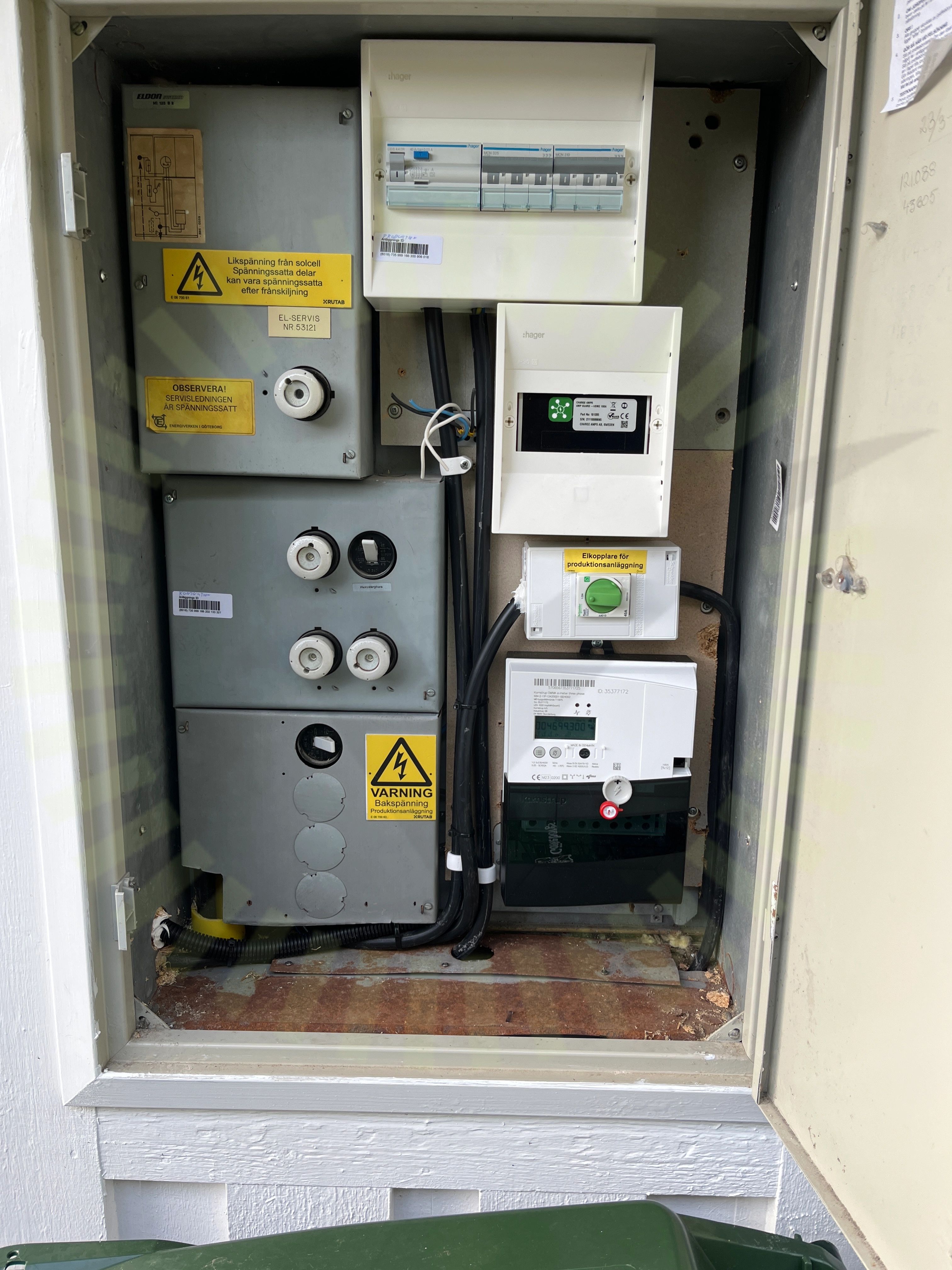

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

4.3 Identifiering

Inte godkänd

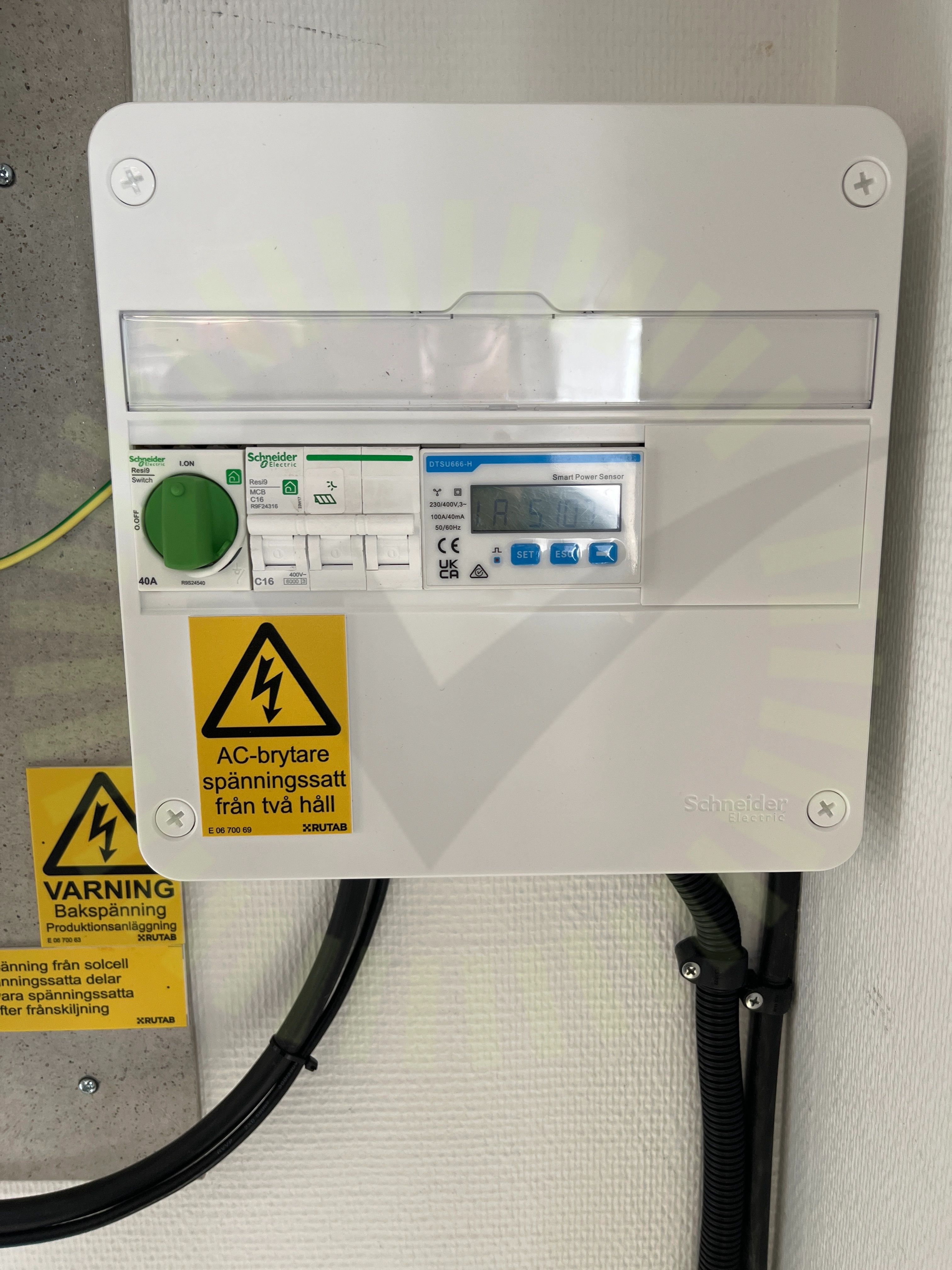

Märkning saknas för växelriktarens säkringar. Det är inte tydligt vad säkringen är till.

SS 436 40 00 (514.1)

Godkända kontrollpunkter

37/40

AC anslutning växelriktareAC BöjradieAnslutning av ledareAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareGenomföringarHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillförlitligt fästTillgänglighetVarning för backspänningVarning för likspänningVentilationVäderbeständigt materialVäxelriktarens IP klassning

Huawei: SUN2000P - 450W

Anmärkningar

3/6

5.1 Avstånd närliggande objekt

Inte godkänd

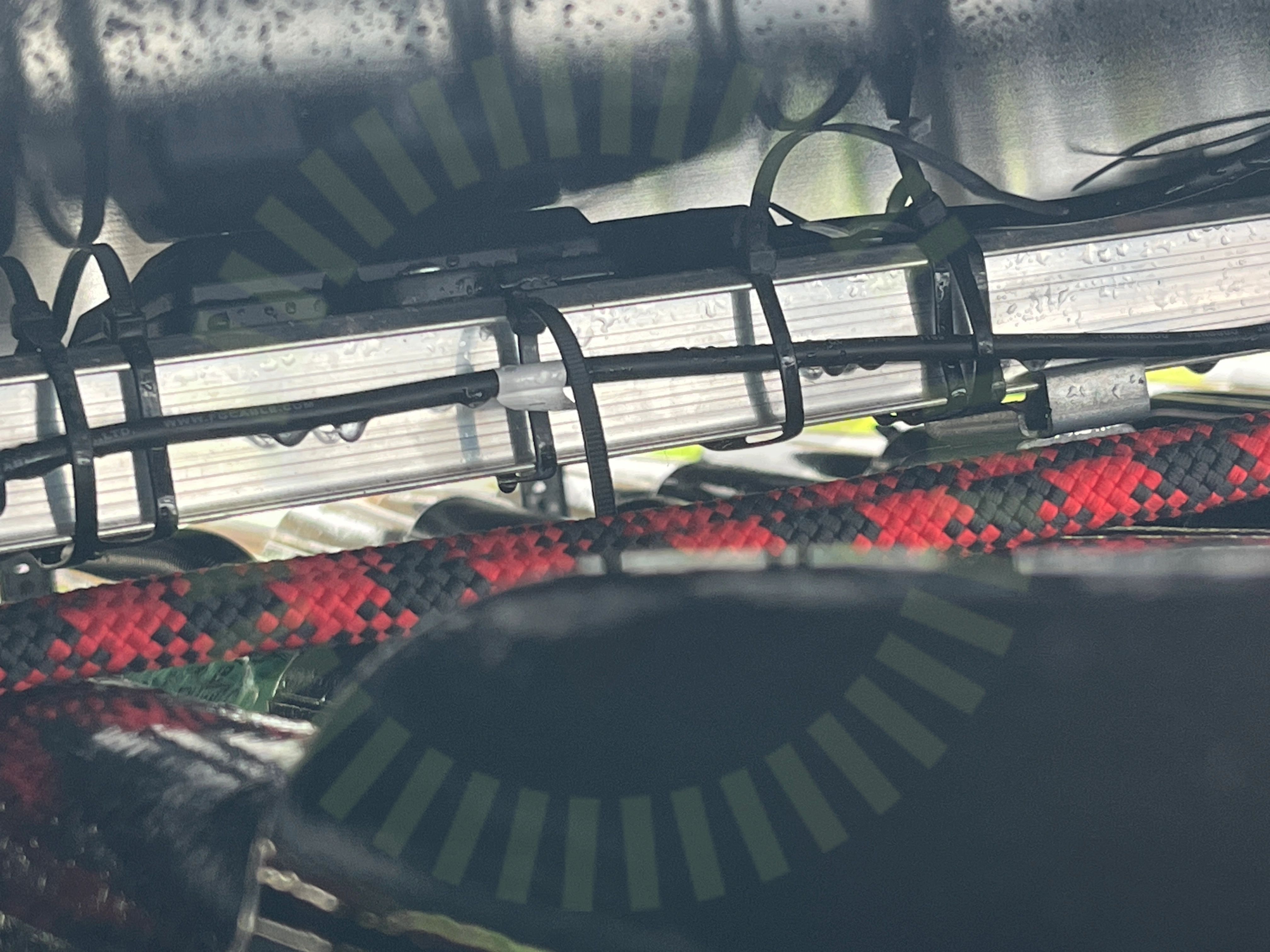

Optimeraren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SUN2000 Smart PV Optimizer User Manual 23.08.20, Sida 27

5.2 Dragavlastade

Inte godkänd

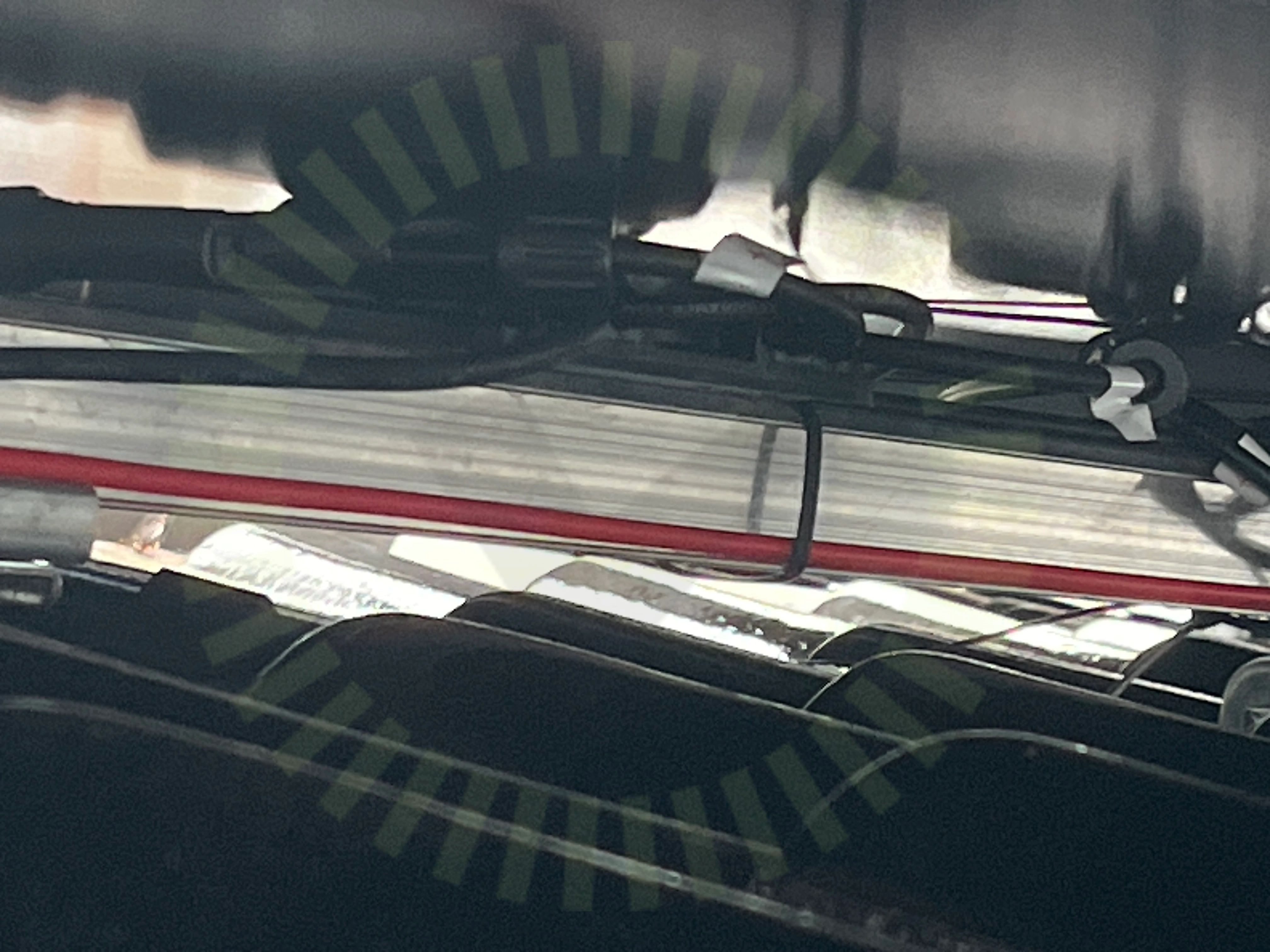

Kablage hårt draget och är inte dragavlastat.

5.3 Kontakter

Inte godkänd

Olika fabrikat på kontakterna.

Tillverkarens anvisningar

Godkända kontrollpunkter

3/6

Antal optimerareFastsäkring av optimerareSträngdesign för SUN2000-M1

Smartmätare: CHINT DTSU666

Godkända kontrollpunkter

1/1

Smartmätare

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

YH Sunpro Power: SP(390-410W)-108M10

Anmärkningar

4/20

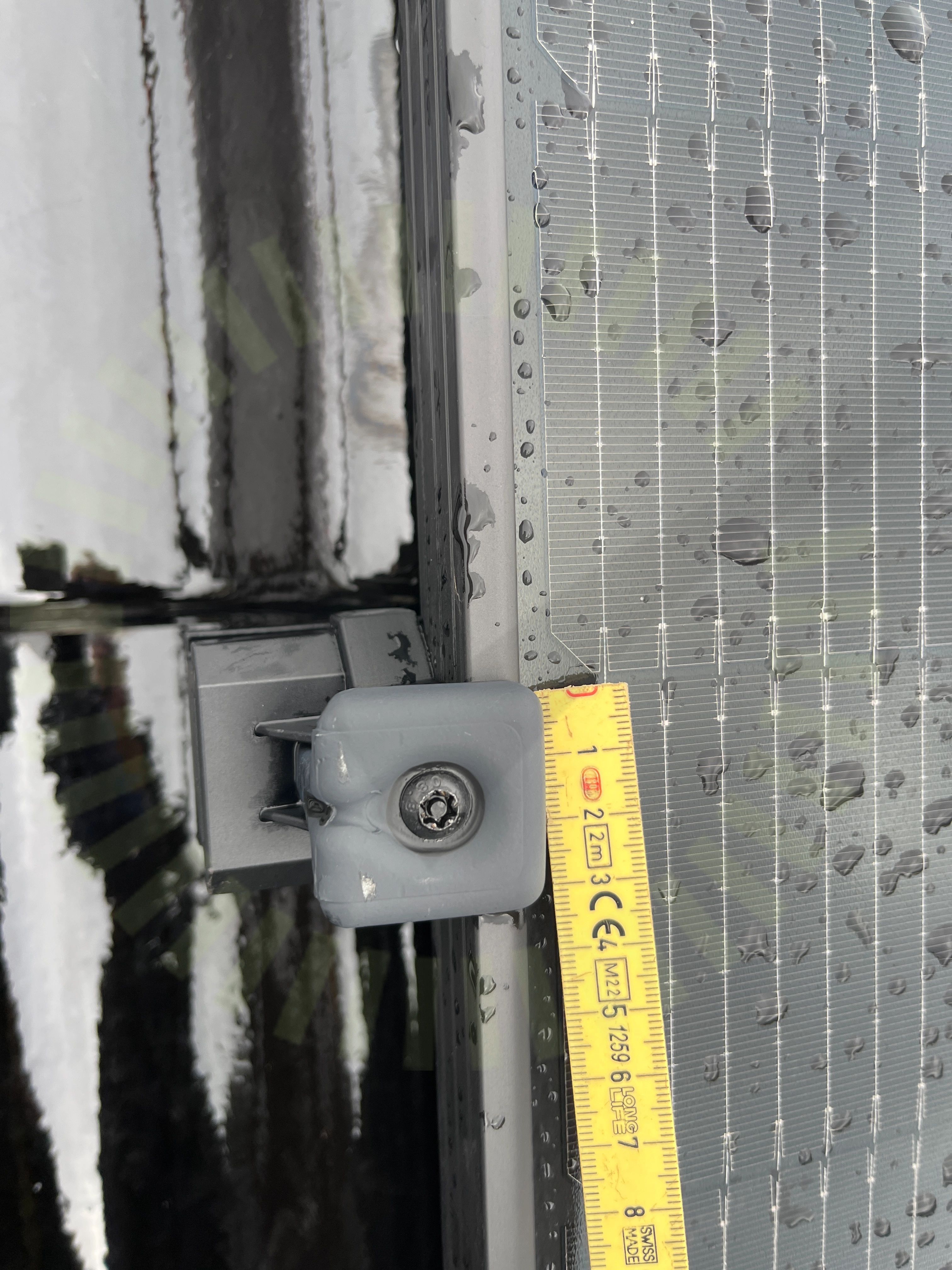

9.1 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är underdimensionerade för att användas med den valda panelen utan paneltillverkarens medgivande.

Sunpro installation manual SP-WI-JS-010 sid 24-25

9.2 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00, 712.526

9.3 Föremål mot bakstycke

Inte godkänd

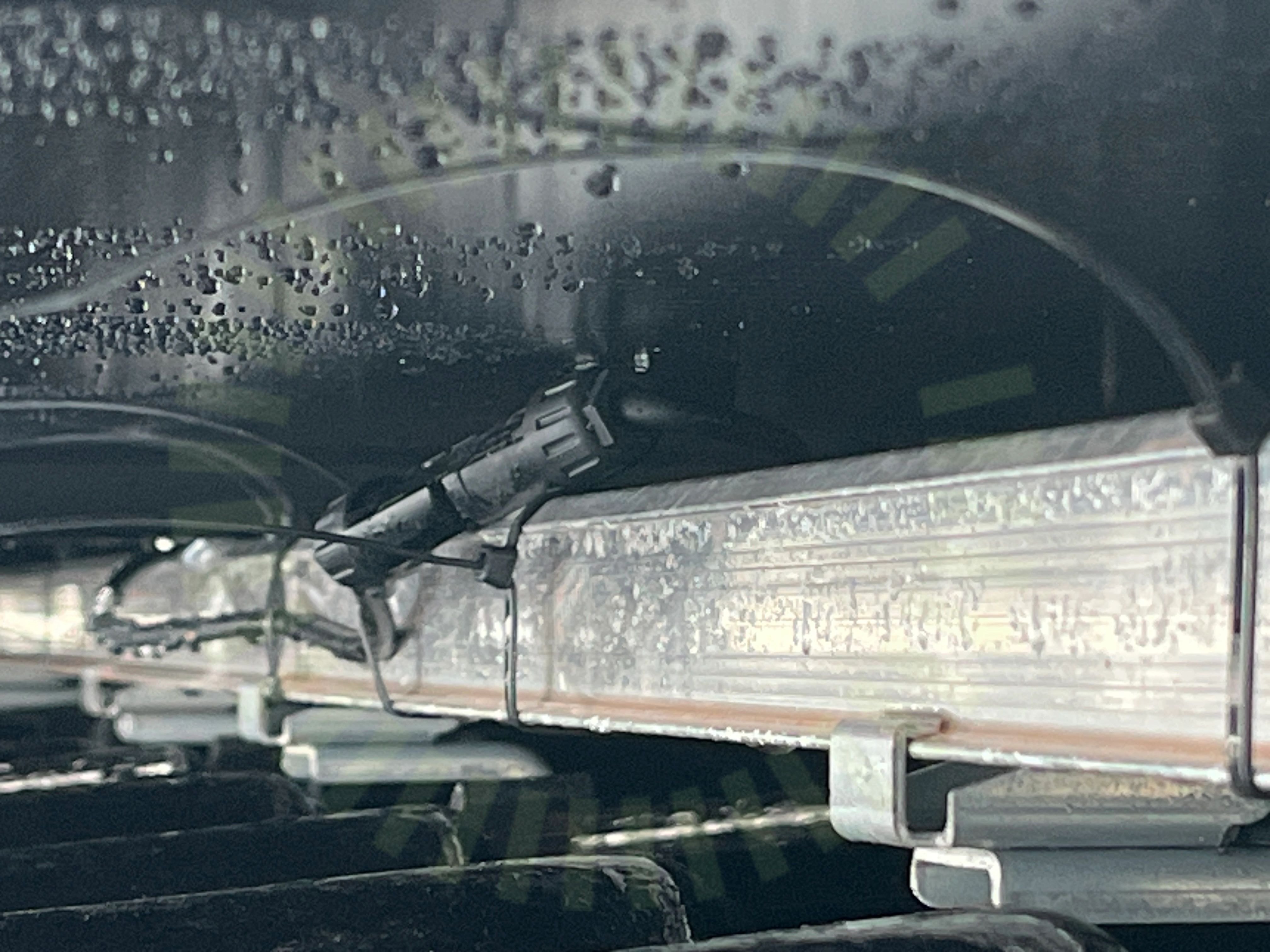

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

Sunpro installation manual SP-WI-JS-010 sid 18

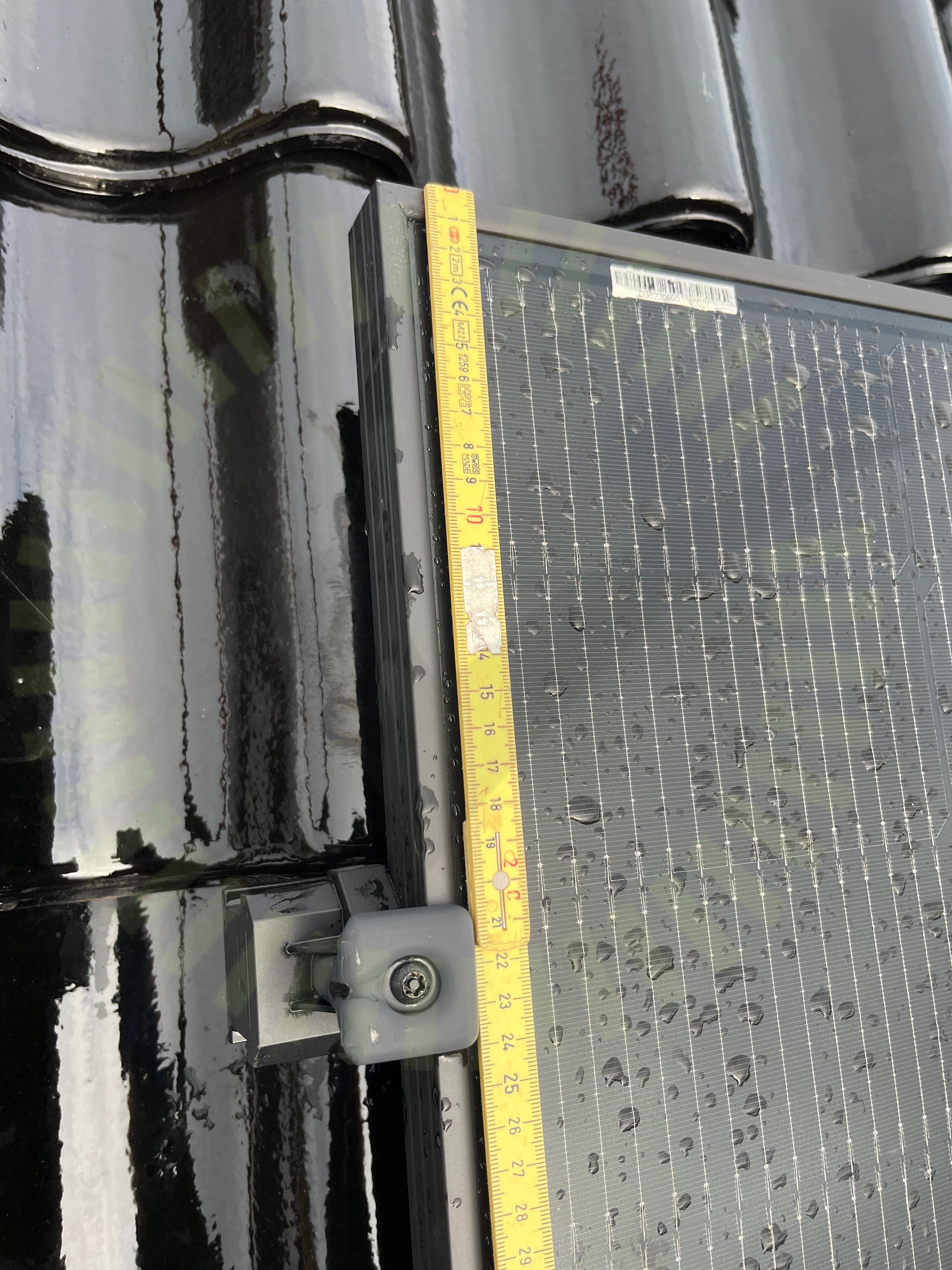

9.4 Klämmornas placering

Inte godkänd

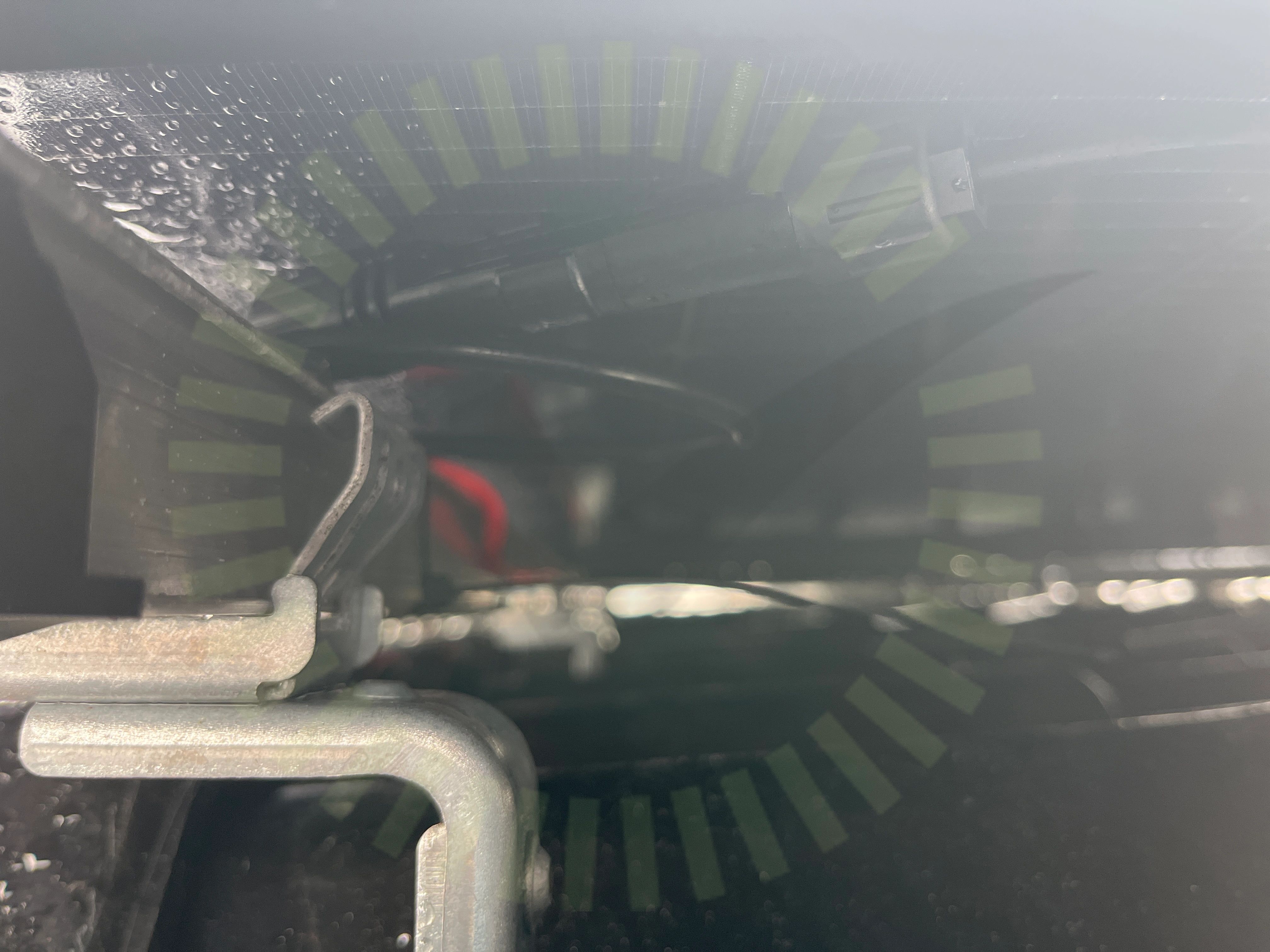

Fästen är inte placerade inom tillverkarens angivna zon och panelens garanti är därmed förbrukad.

Sunpro installation manual SP-WI-JS-010 sid 24, 26

Godkända kontrollpunkter

16/20

Avstånd till havetAvstånd till ytaDräneringshålKlämmornas överlappningKontaktdonKopplingslådaLutningPanelkablaget generell böjradiePanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggningSpänningar i ramStress på kontakterSträngförläggning
