Besiktningsrapport

8.2

Installation genom

1KOMMA5°

Datum

12 oktober 2023

Ort

Bunkeflostrand, Skåne län

Förstärkningsskruv

Skenans utstick för klämma

Skenornas infästning

+ 7

89% godkända

11% ej godkända

Om installationen

Paneler

1Komma5° - Fullblack

Montagesystem

ESDEC Lutande Panntak

Växelriktare

SunGrow: SH5-10RT

Batteri

SunGrow: SBR(XXX)

Tillbehör

1KOMMA5°: Heartbeat

Tillbehör

Smartmätare: CHINT DTSU666

Tillbehör

Säkerhetsbrytare AC

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (8)Smartmätare (2)Säkerhetsbrytare AC (8)Tak 1, 1Komma5° - Fullblack (17)Tak 1, ESDEC Lutande Panntak (25)Varselmärkning (5)Växelriktare (35)

Allmänt

Anmärkningar

1/3

1.1 Strängschema

Inte godkänd

Strängschema är otydligt.

Godkända kontrollpunkter

2/3

Avtal

Mätprotokoll DC

Batteri

Anmärkningar

1/8

2.1 Avstånd

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 14.

Godkända kontrollpunkter

7/8

Infästning

Kommunikation

Lock

Miljökrav

Skador

Vinkel

Smartmätare

Godkända kontrollpunkter

2/2

Omgivningstemperatur

Smartmätare

Säkerhetsbrytare AC

Godkända kontrollpunkter

8/8

Anslutning

Böjradie

Egenskaper

Förskruvningar

Identifiering

Infästning

Placering

Yttre påverkan

Tak 1, 1Komma5° - Fullblack

Anmärkningar

4/17

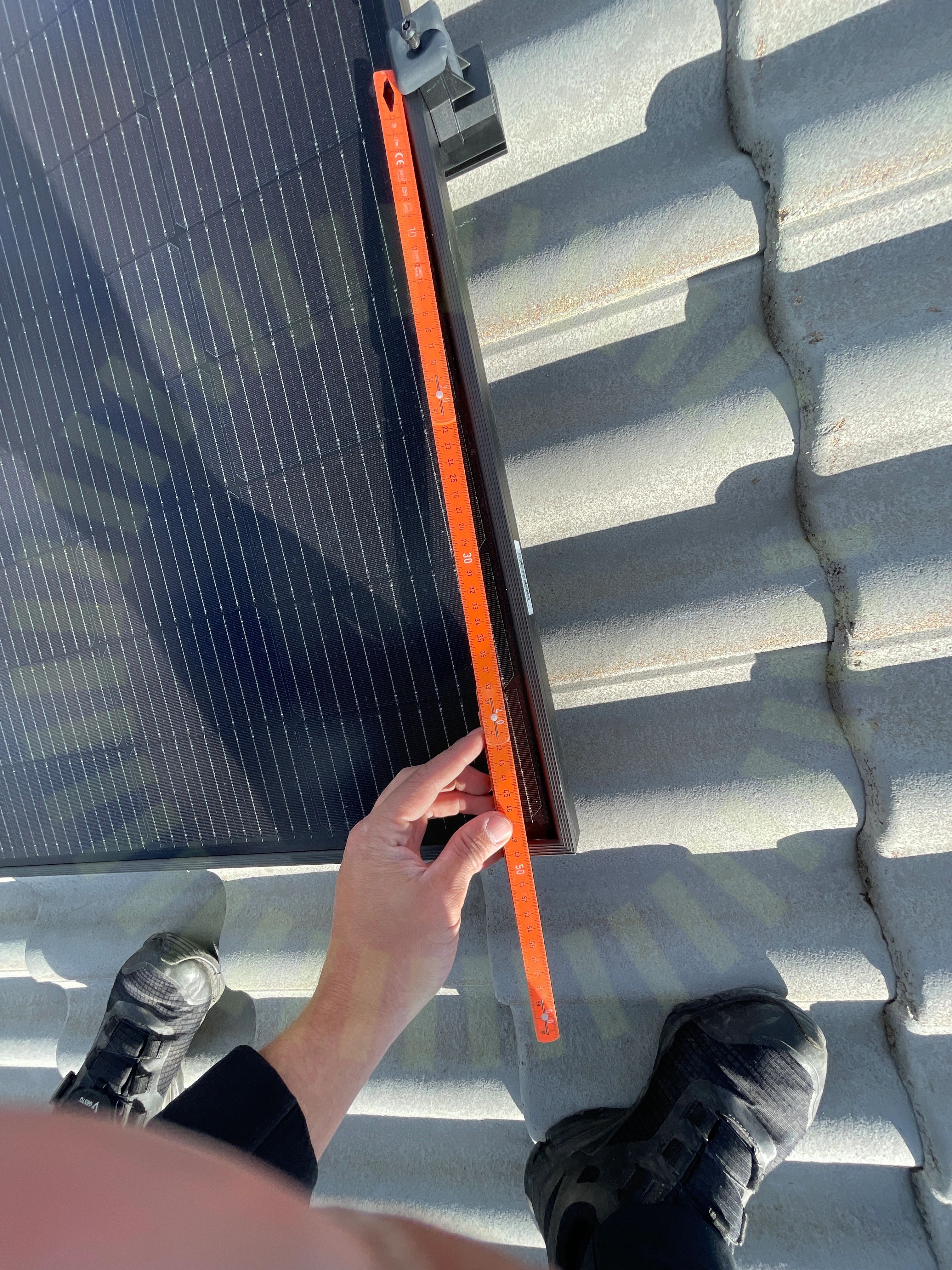

5.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon på flertalet ställen. Underlag för använd klämzon saknas.

1KOMMA5°: Module Installation manual EN 23.07, Sida 18-19

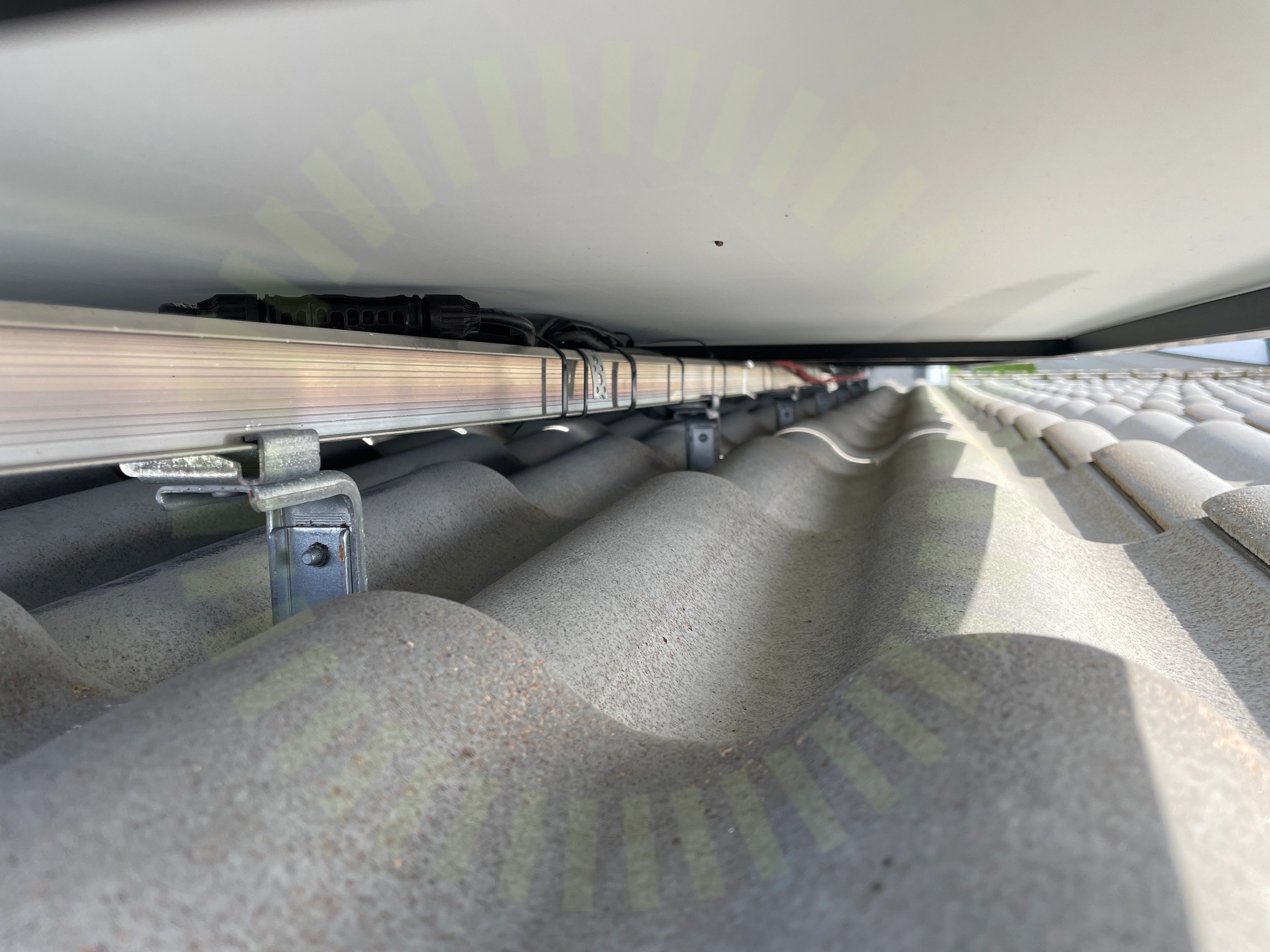

5.2 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

1KOMMA5°: Module Installation manual EN 23.07, Sida 15

5.3 Punktbelastning

Inte godkänd

Panelernas framsida har utsatts för punktbelastning.

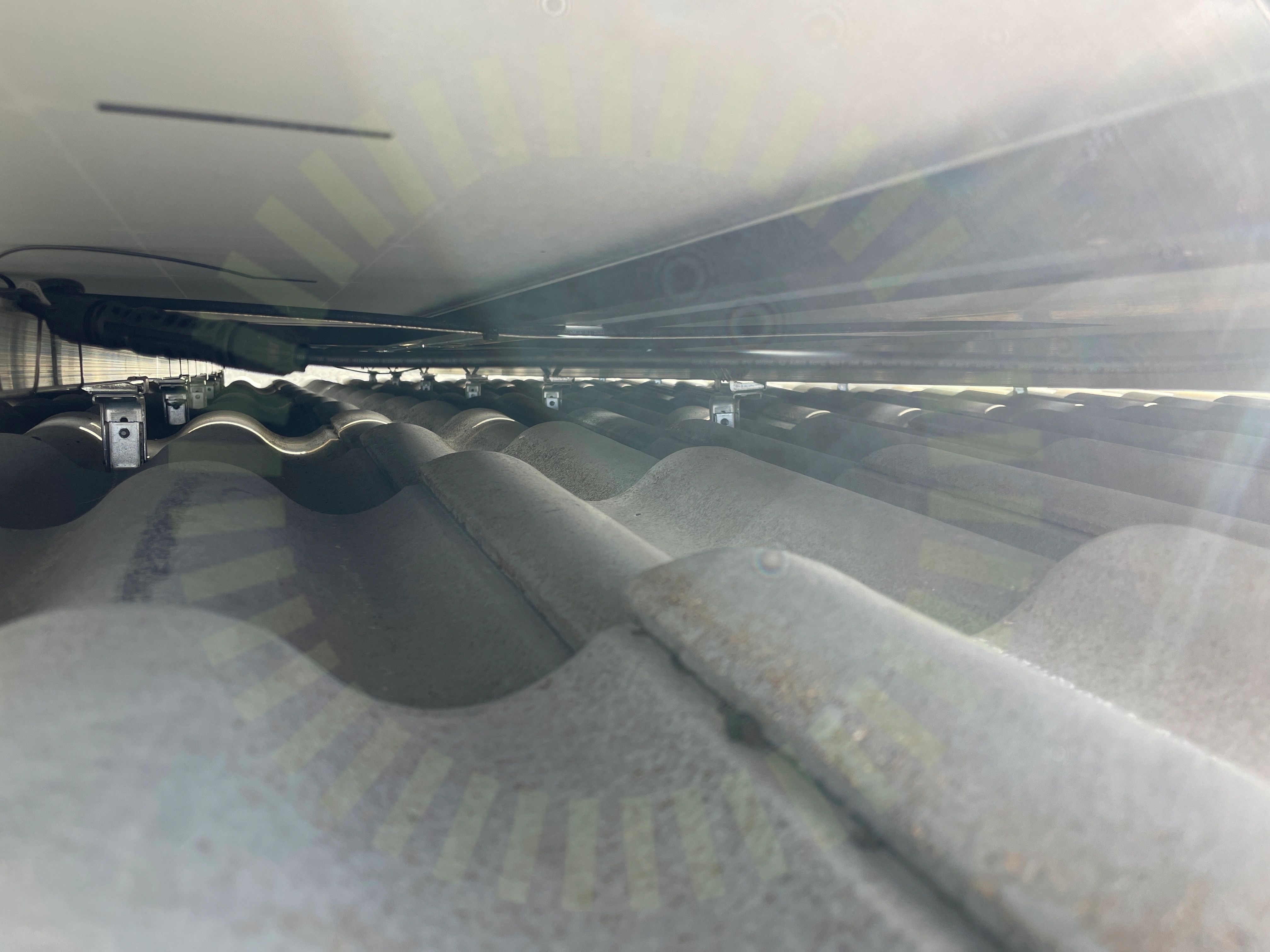

5.4 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00, 712.526

Godkända kontrollpunkter

13/17

Avstånd till hav

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Klämmornas storlek

Klämmornas överlappning

Kontaktdon

Panelkablagets böjradie

Panelramar separerade

Skador på panel

Skugga

Spänningar i ram

Strängförläggning

Tak 1, ESDEC Lutande Panntak

Anmärkningar

6/25

6.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

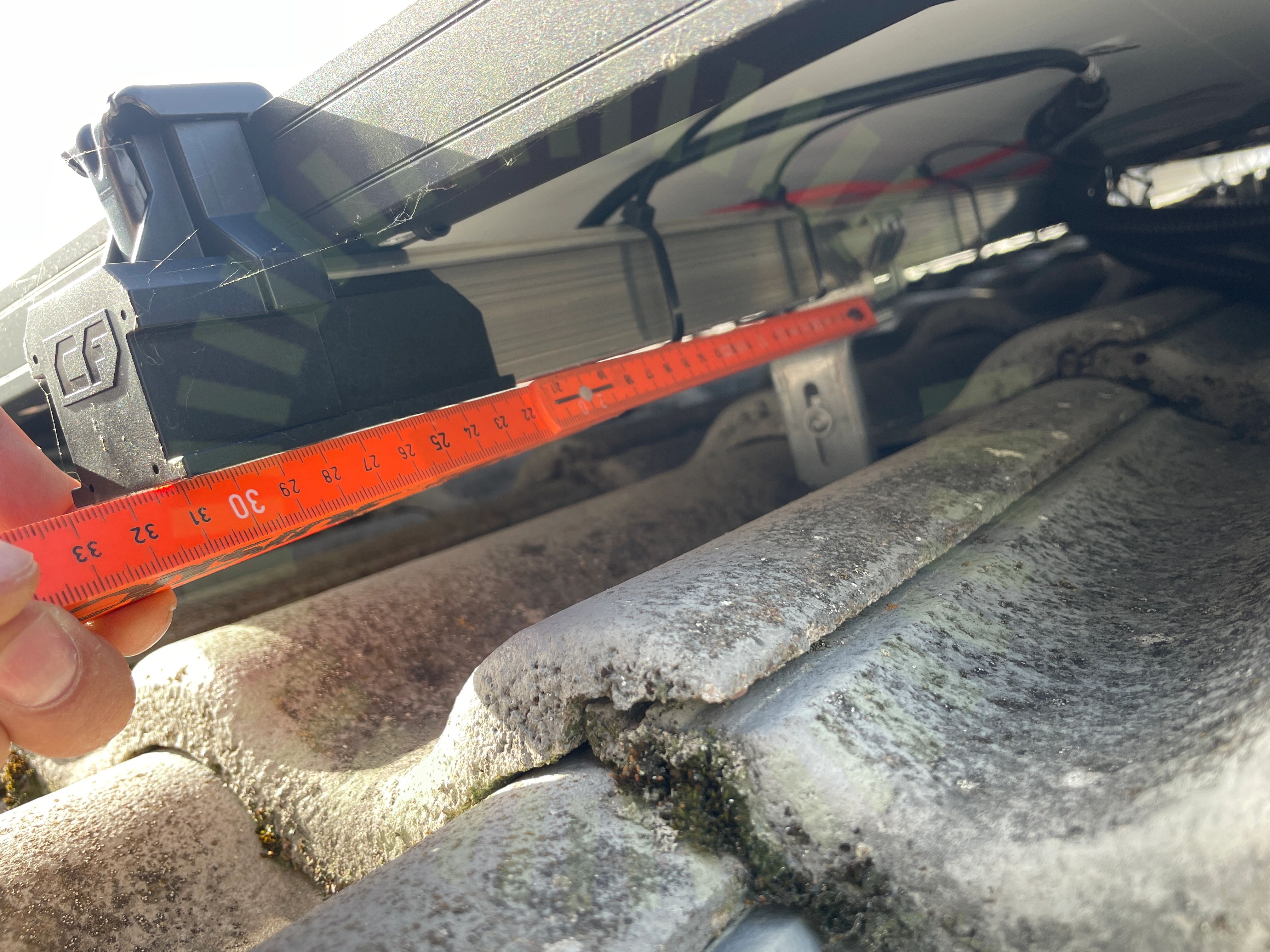

6.2 Skenans utstick för klämma

Inte godkänd

Flertalet skenor sticker inte ut tillräckligt från panel. Ska vara minst 20 mm.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24

6.3 Förstärkningsskruv

Inte godkänd

Förstärkningsskruv saknas på samtliga skenor.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

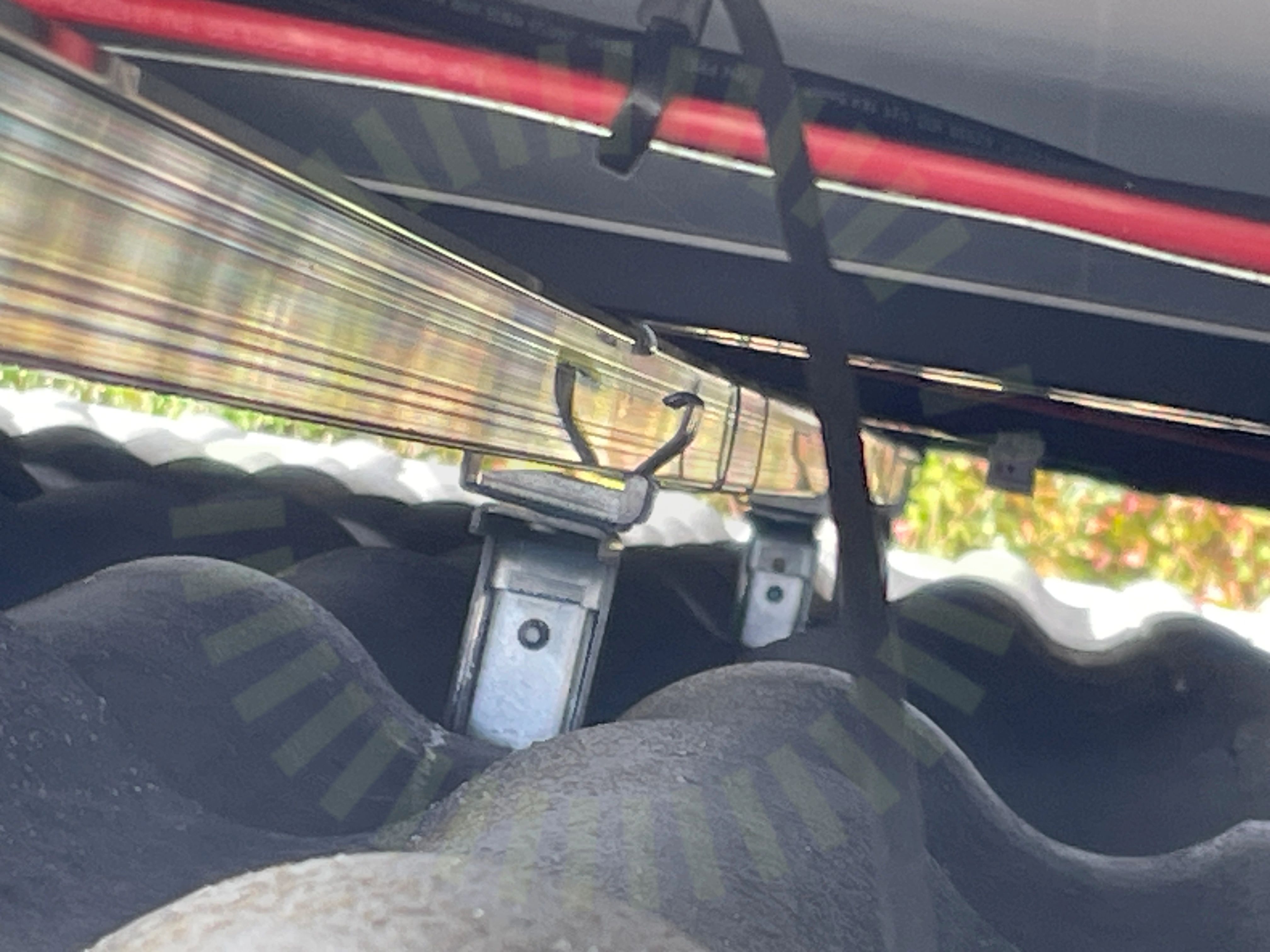

6.4 Skenornas infästning

Inte godkänd

Skenan ligger inte korrekt i infästningen. Förekommer även gafflar som flyter en bit ovanför skenkanten.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

6.5 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer på flertalet ställen.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

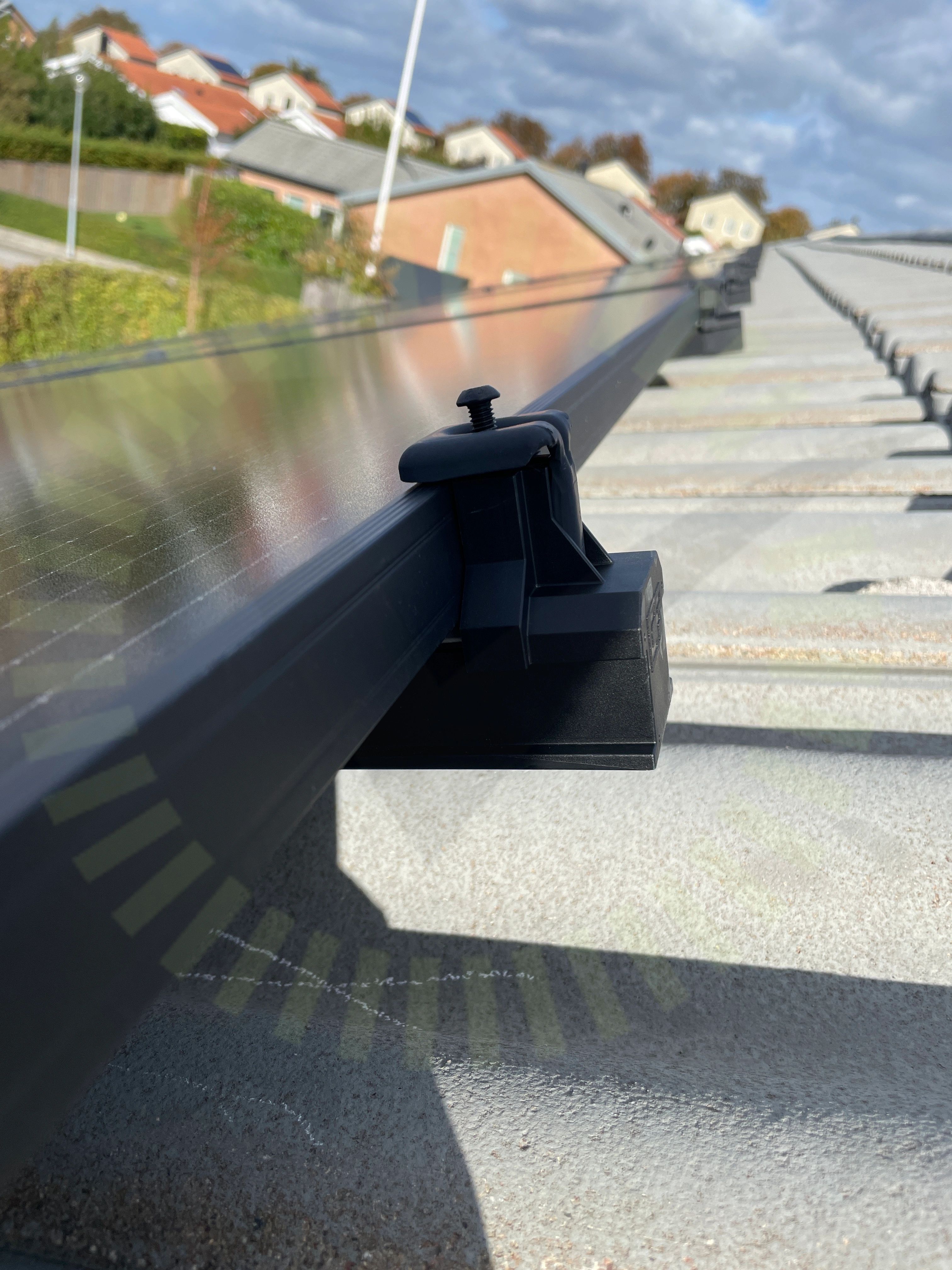

6.6 Ändklämmor

Inte godkänd

Ändklämmor är inte korrekt installerade.

Godkända kontrollpunkter

19/25

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans placering i skena

Läktinfästning

Mittklämmor

Panelstorlek

Skador

Skenskarvar

Snö- och Vindlastberäkning

Säkerhetsavstånd

Takets lutning

Takgenomföring

Takkrokarnas CC

Takkrokens höjdjustering

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Godkända kontrollpunkter

35/35

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

Anslutning av ledare

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Ström

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordfelsbrytare

Jordning av chassi

Kabeldimensionering

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Smartmätare

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning

Besiktningsrapport

8.2

Installation genom

1KOMMA5°

Datum

12 oktober 2023

Ort

Bunkeflostrand, Skåne län

89% godkända

11% ej godkända

Om installationen

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Strängschema

Godkända kontrollpunkter

2/3

Batteri

Anmärkningar

1/8

2.1 Avstånd

Godkända kontrollpunkter

7/8

Smartmätare

Godkända kontrollpunkter

2/2

Säkerhetsbrytare AC

Godkända kontrollpunkter

8/8

Tak 1, 1Komma5° - Fullblack

Anmärkningar

4/17

5.1 Klämmornas placering

5.2 Föremål mot bakstycke

5.3 Punktbelastning

5.4 Stress på kontakter

Godkända kontrollpunkter

13/17

Tak 1, ESDEC Lutande Panntak

Anmärkningar

6/25

6.1 Kabeluppfästning

6.2 Skenans utstick för klämma

6.3 Förstärkningsskruv

6.4 Skenornas infästning

6.5 Skenornas överhäng

6.6 Ändklämmor

Godkända kontrollpunkter

19/25

Varselmärkning

Godkända kontrollpunkter

5/5

Växelriktare

Godkända kontrollpunkter

35/35
