1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
9.2
Installation genom
Sesol
Datum
20 september 2024
Ort
Vänersborg, Västra Götalands län
95% godkända5% ej godkända
Om installationen
PanelerLongi LR5-66HPH
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
TillbehörCHINT: Huawei DTSU666 (Utan CT)
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalSträngschema
CHINT: Huawei DTSU666 (Utan CT)
Godkända kontrollpunkter
4/4Anslutning av smartmätareFastsäkring av produktSignalkabel till växelriktarenSkador signalkablage
Huawei: LUNA2000-5-15-S0
Godkända kontrollpunkter
15/15Avstånd till havetAvstånd till växelriktareBatteri PEBatterikåporDC anslutningFastsäkring av produktNärliggande objektPlacering av batteriRakt ståendeSignalkabel batteriSkadorSmart Power SensorTillgång till batterietUppfästning av kablageVäderskydd
Huawei: SUN2000-(3KTL-10KTL)-M1
Godkända kontrollpunkter
40/40AC anslutning växelriktareAC kablage förläggningAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetUtrymmeVarning för backspänningVarning för likspänningVäderbeständigt materialVäxelriktarens IP klassning
Longi LR5-66HPH
Anmärkningar
2/17

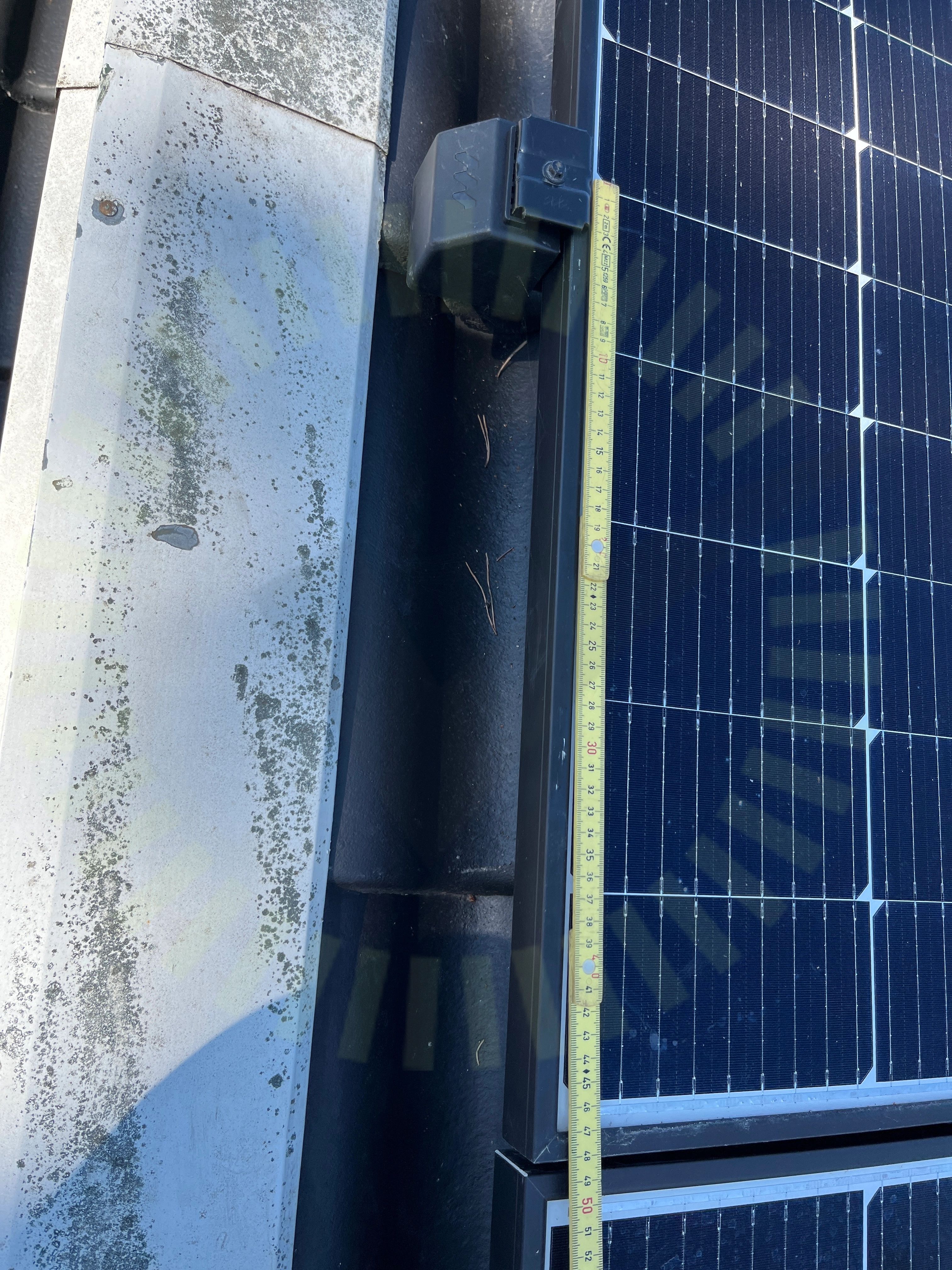

5.1 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas. Detta gäller på minst 3 ställen.
Installation Manual for LONGi Solar PV Modules V18, Sida 14-15 / : Statement for the mechanical loads of LONGi Modules

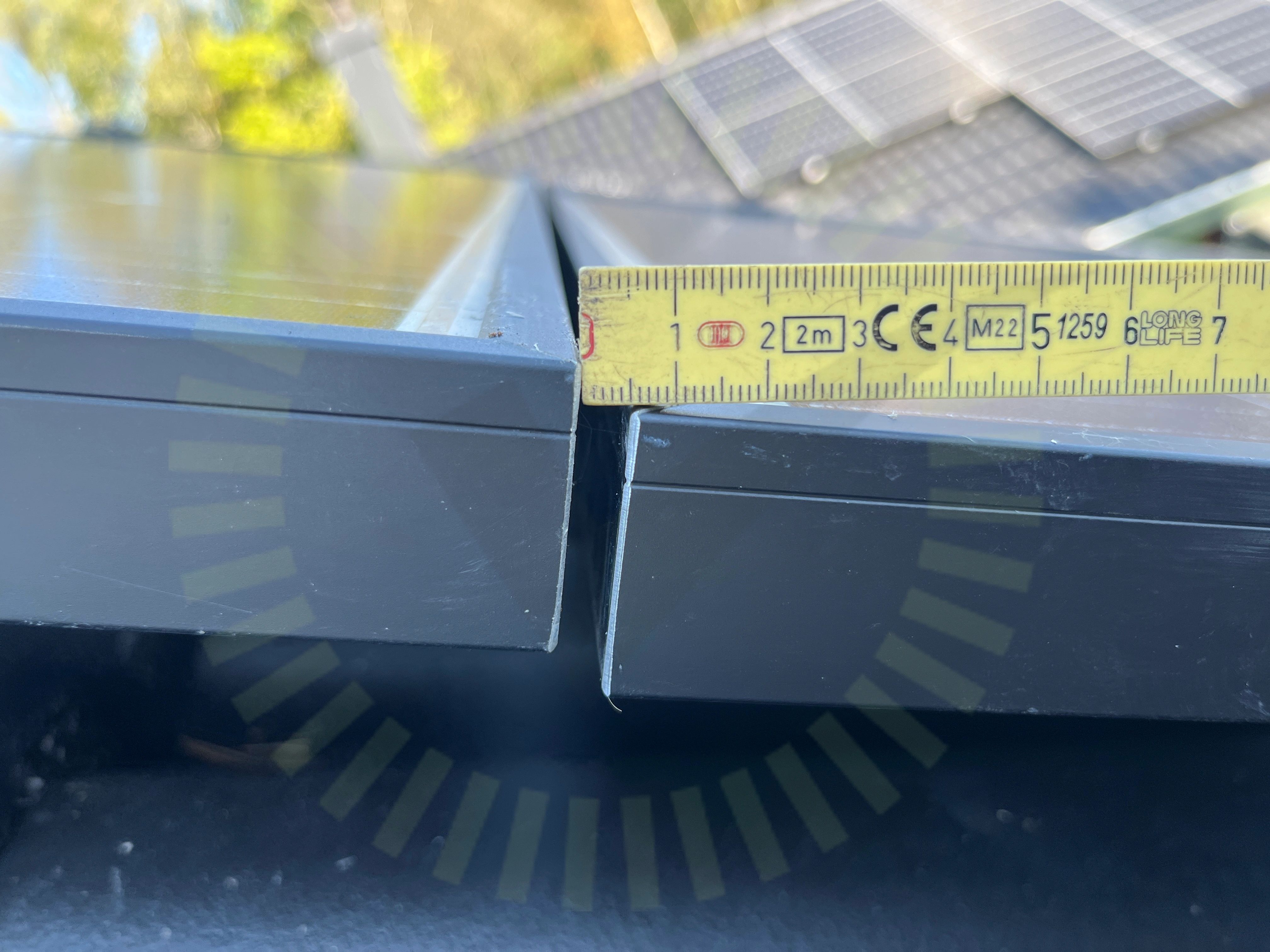

5.2 Panelramar separerade
Inte godkändPanelerna är inte monterade med korrekt avstånd till varandra.
Installation Manual for LONGi Solar PV Modules V18, Sida 11
Godkända kontrollpunkter
14/17Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradieSkador på panelSkuggningSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/17Strängförläggning
Nordmount Panntak: Bärläkt
Anmärkningar
3/246.1 Skenornas infästning
Inte godkändSkruvar saknas från skena till krok, detta är på flera ställen på samma skena.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 3

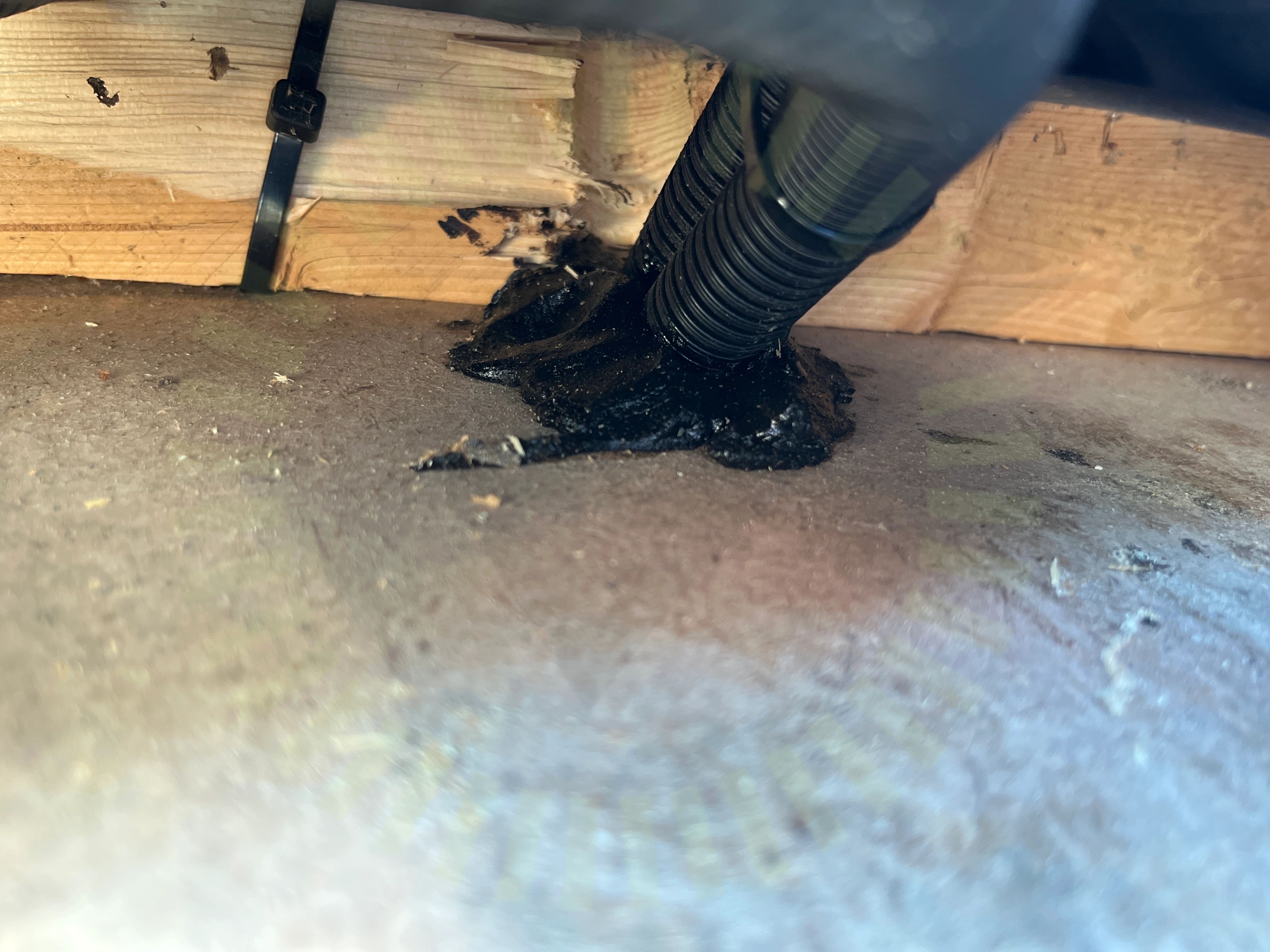

6.2 Takgenomföring
Inte godkändDokumentation som styrker vald metod för takgenomföring saknas.

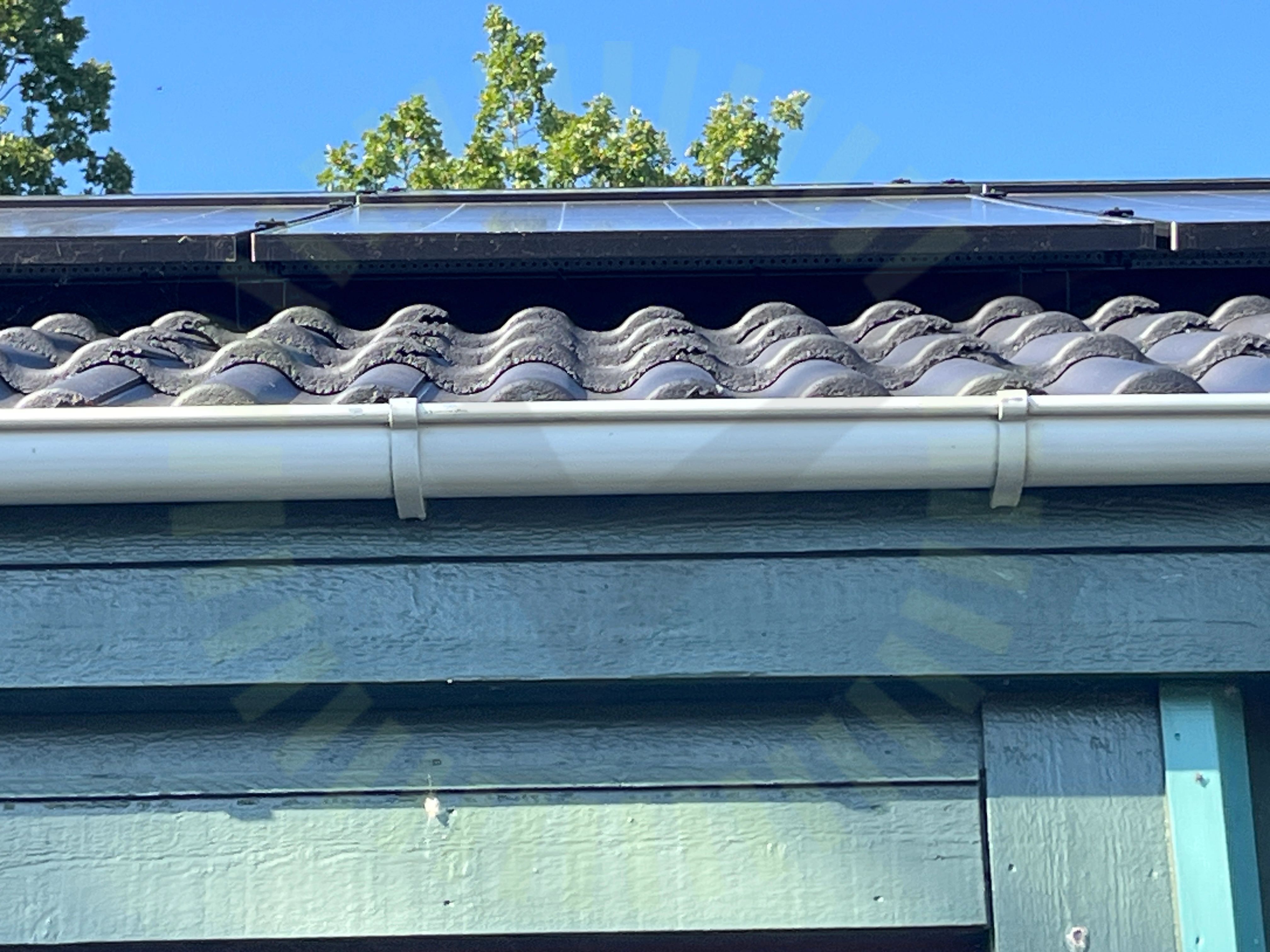

6.3 Takkrokarnas CC
Inte godkändInfästning är inte monterad med korrekt CC mått. Avståndet överstiger snö- och vindlastberäkningens maximala avstånd. Uppmätt 105cm. Det finns även ställen där det max får vara 85cm (70+15) där det är uppmätt 90cm.
Snö- och vindlastberäkning
Godkända kontrollpunkter
21/24Använd skruvBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas överhängSkenskarvarSnö- och VindlastberäkningStående skenorSäkerhetsavståndUnderliggande takpannaVäderbeständigt materialÄndklämmor
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Undercentral
Godkända kontrollpunkter
6/6InfästningIP-KlassningKabelinföringarPEN-ledarePlaceringSkydd mot beröring
