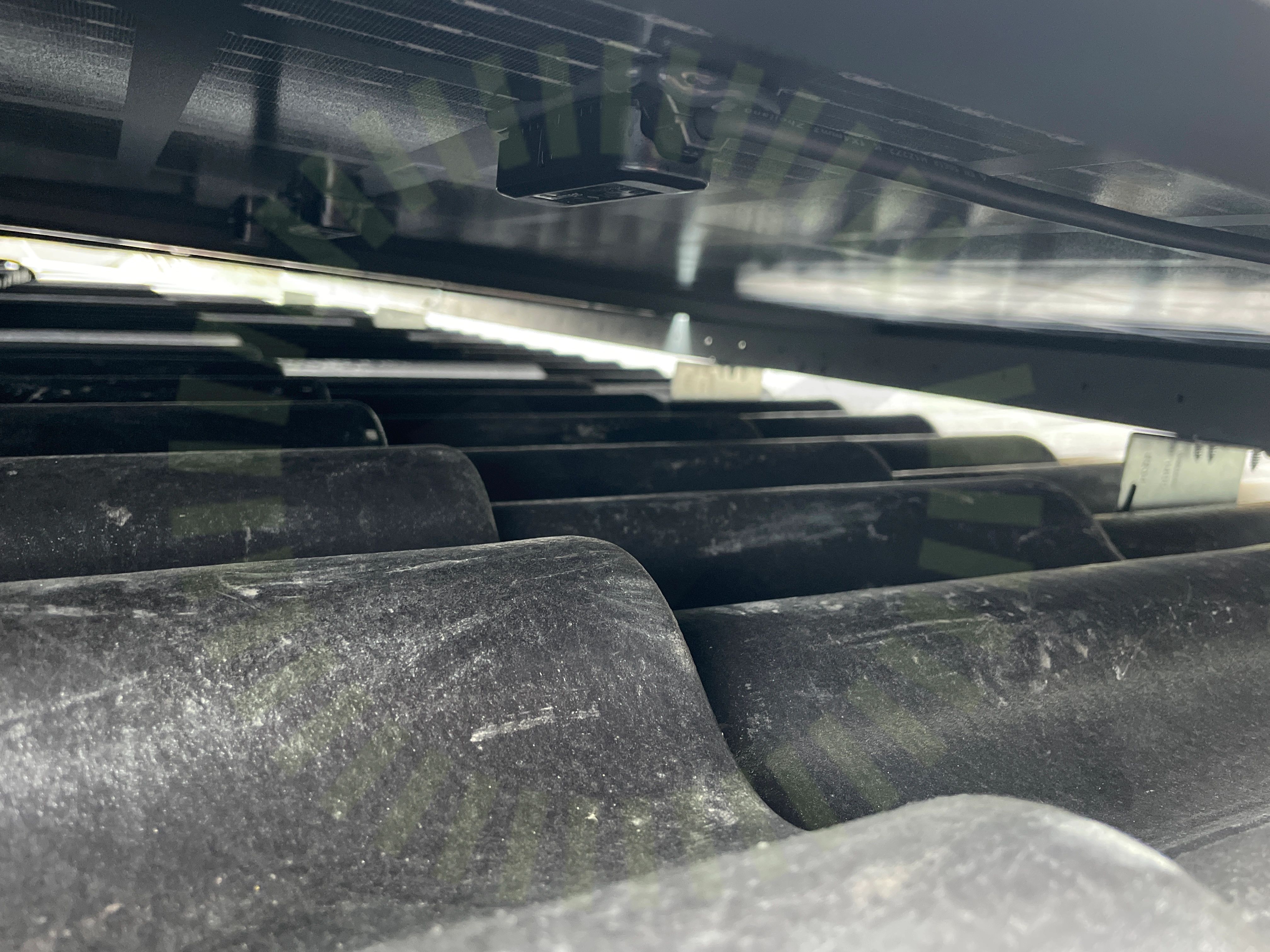

2.1 Kablarnas böjradie
Inte godkändFör hård böj på kabel, följer ej tillverkarens anvisningar
Besiktningsrapport
9.6
Installation genom
Kopernicus
Datum
29 november 2022
Ort
Gullbrandstorp, Hallands län
95% godkända5% ej godkända
Om installationen
PanelerSolarWatt: Vision H 3.0
MontagesystemWeland Stål: Råspont
VäxelriktareSMA: STP 10.0 TL INT BLUE
TillbehörSäkerhetsbrytare AC
Installerad av Kopernicus som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
SMA: STP 10.0 TL INT BLUE
Godkända kontrollpunkter
27/27AC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAnslutningAvståndDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanDirekt solljusDokumentation VäxelriktareFastsäkring av produktHuvudsäkringInformering av solcellerInfästningKabelLedare fastspändaMärkningSäkringTillförlitligt fästUtrymmeVarning för backspänningVarning för likspänningVinkel
SolarWatt: Vision H 3.0
Anmärkningar
2/12

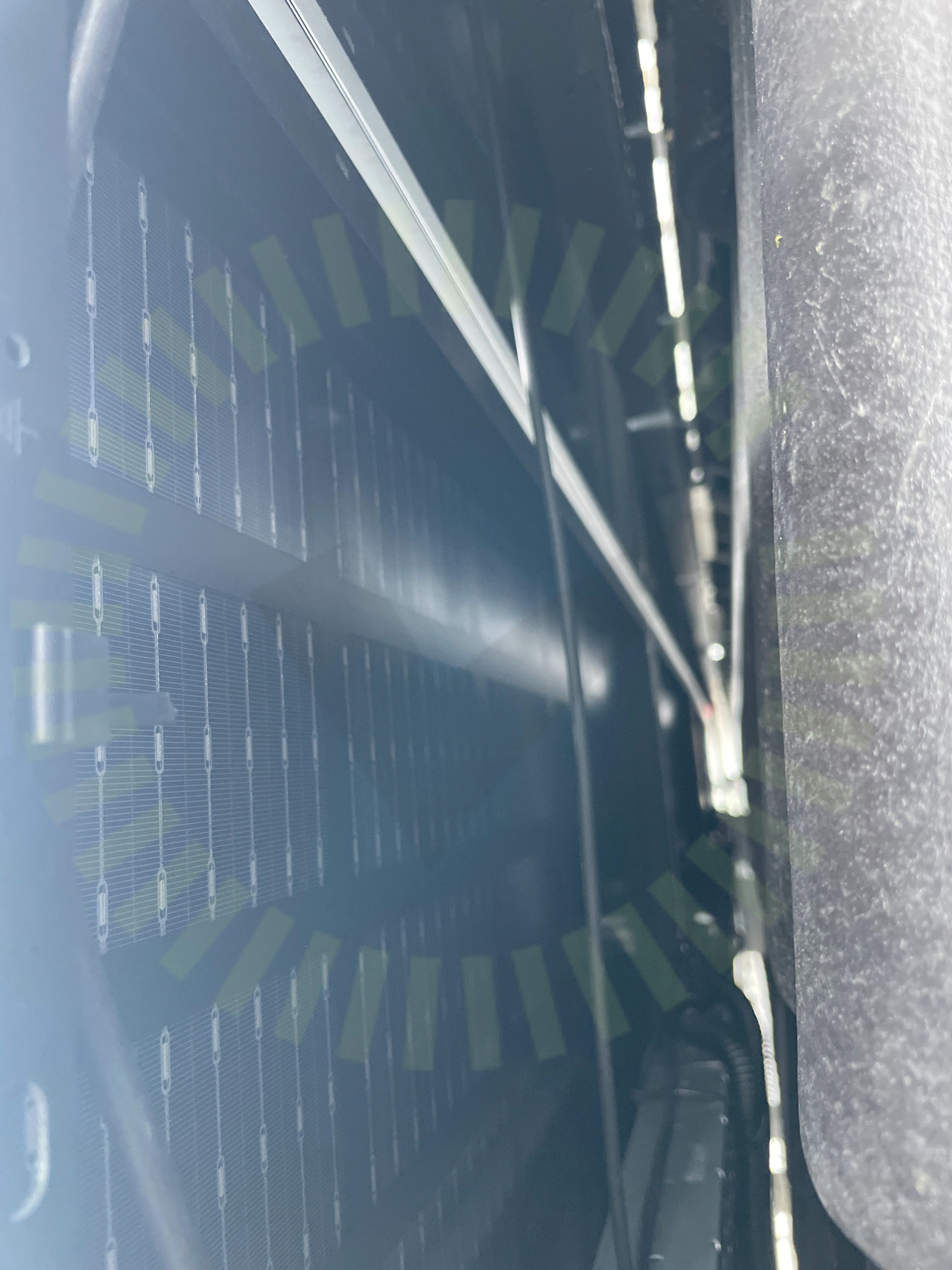

2.2 Kablar dragavlastade
Inte godkändKabel hårt dragen / hängande kablage.
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
10/12Bakstycke FöremålDräneringshålFästens placeringFörbindelse av kontakterHöjdskillnadKontakter skyddadeMellanrumSkadorSkuggaSträngförläggning
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad
Weland Stål: Råspont
Anmärkningar
1/18

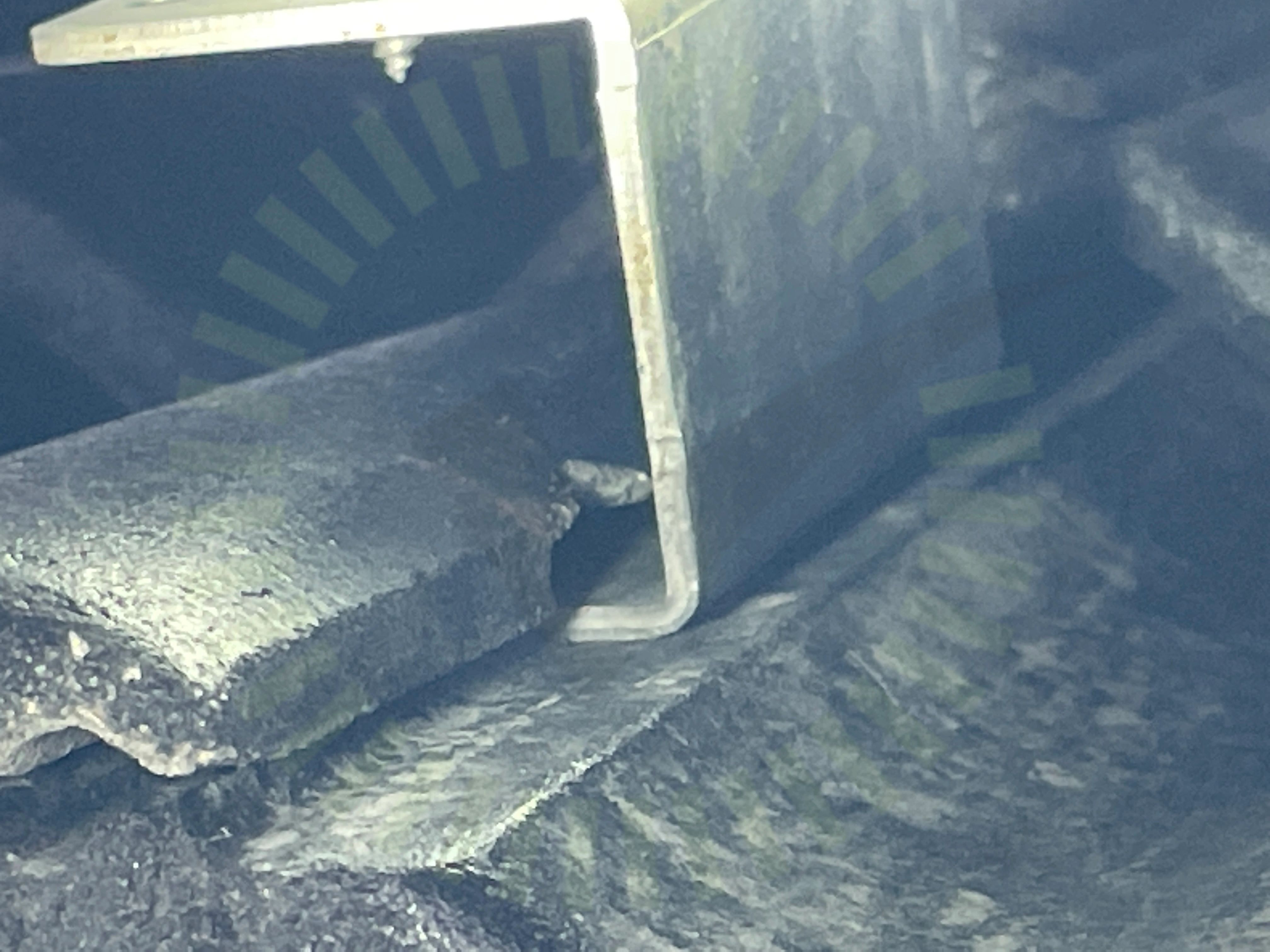

4.1 Avstånd panna
Inte godkändKroken ligger dikt mot panna
Tillverkarens anvisningar
Godkända kontrollpunkter
17/18Främmande materialInfästning RåspontInfästningar CC måttKabeluppfästningMittfästeShimsSkadorSkarp kantSkenornas avståndSkenornas infästningSkenornas överhängSkenskarvarSkyddSlutfästeSnö- och VindlastberäkningTakgenomföringVäderbeständigt material
