1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
8.3
Installation genom
Solivo
Datum
17 juli 2023
Ort
Linneryd, Kronobergs län
83% godkända17% ej godkända
Om installationen
PanelerJA Solar: JAM54S31 (395-420) MR
MontagesystemESDEC Lutande Panntak
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
TillbehörSäkerhetsbrytare AC
Installerad av Solivo som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/31.2 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3Avtal
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering
Tak 1, ESDEC Lutande Panntak
Anmärkningar
9/24

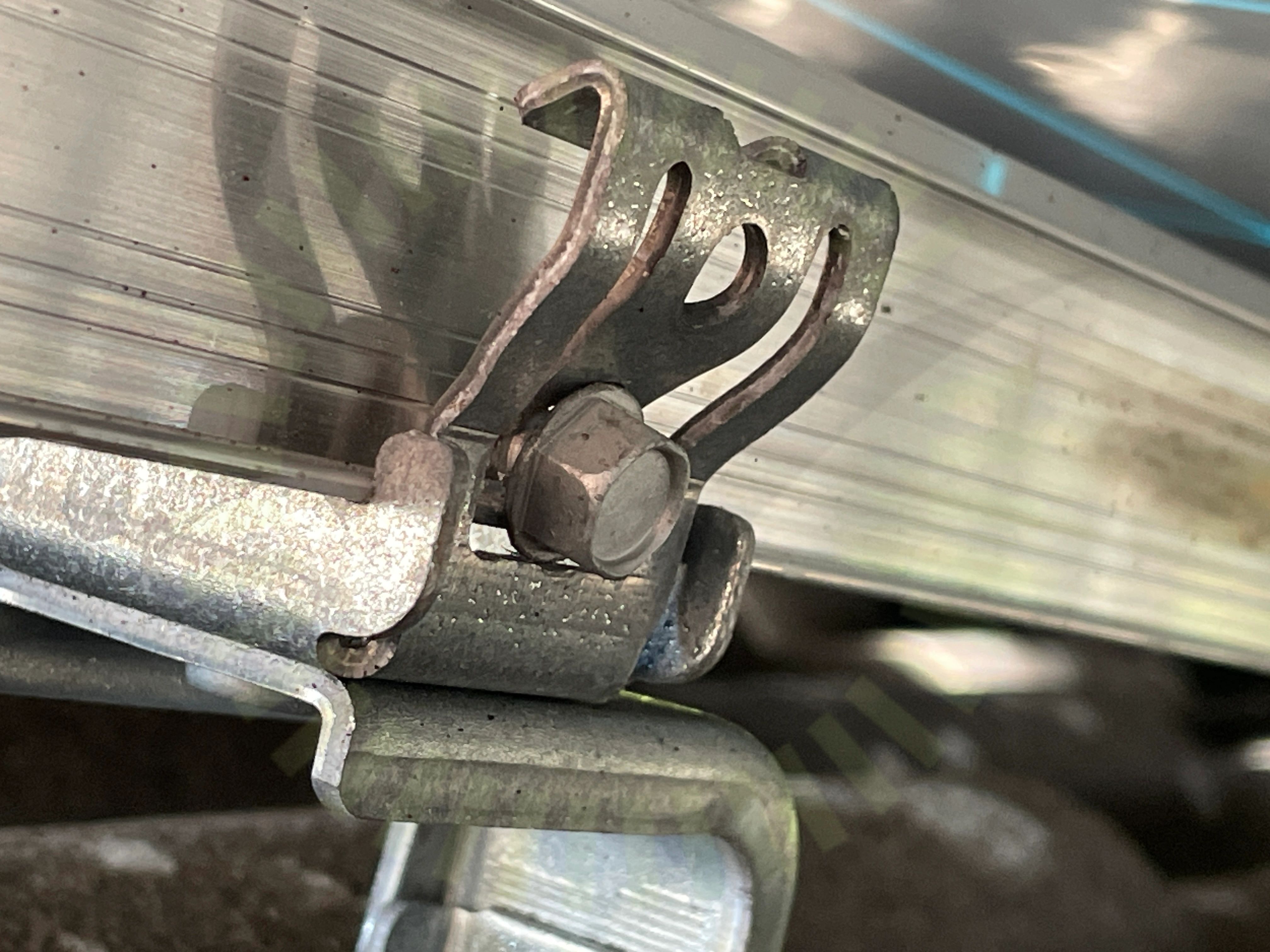

3.1 Förstärkningsskruv
Inte godkändFörstärkningsskruv är felplacerad.
BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

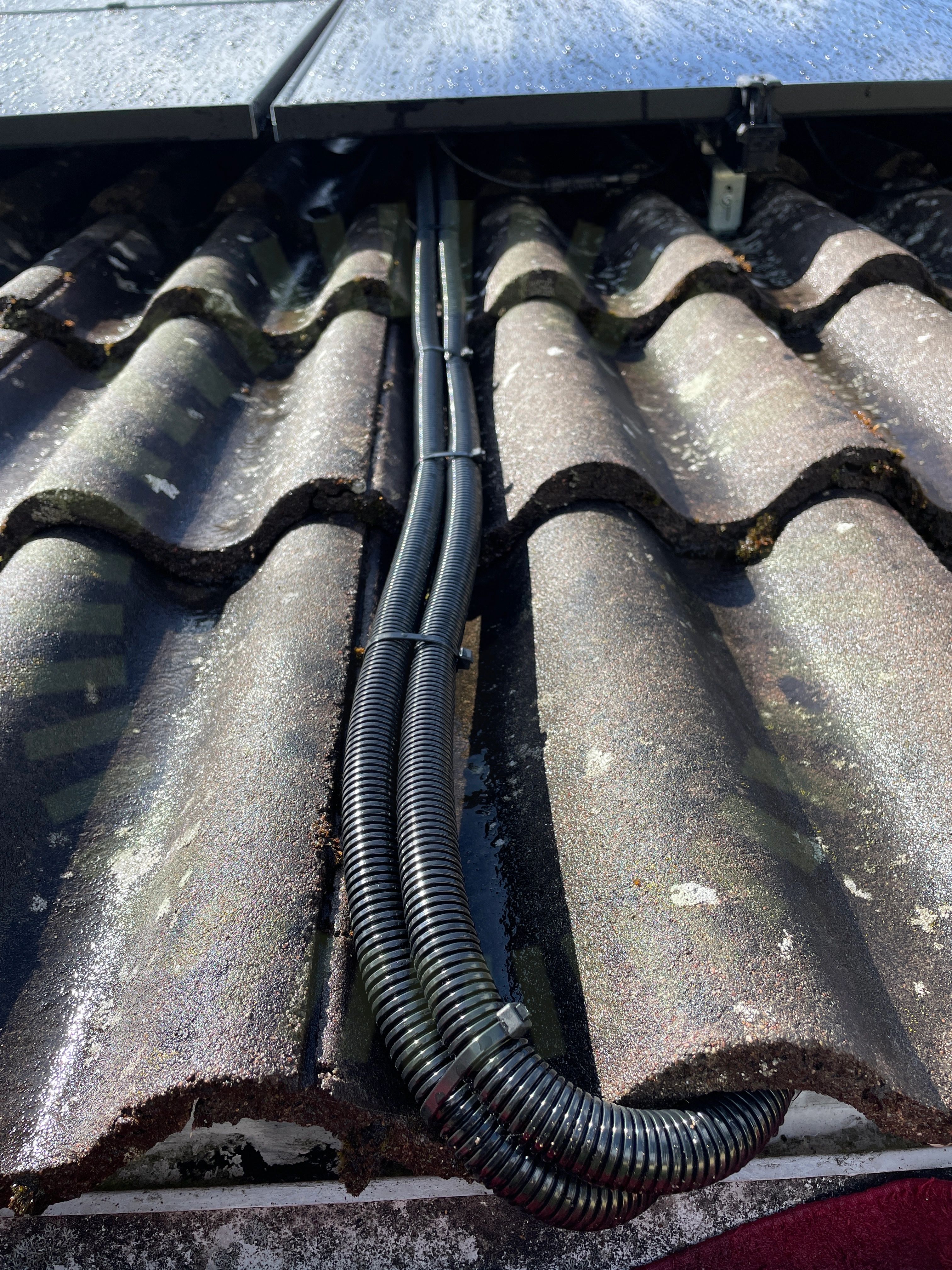

3.2 Kabeldragning mellan takytor
Inte godkändSlang löst förlagd på yttertaket. Påverkas av tex snö och is

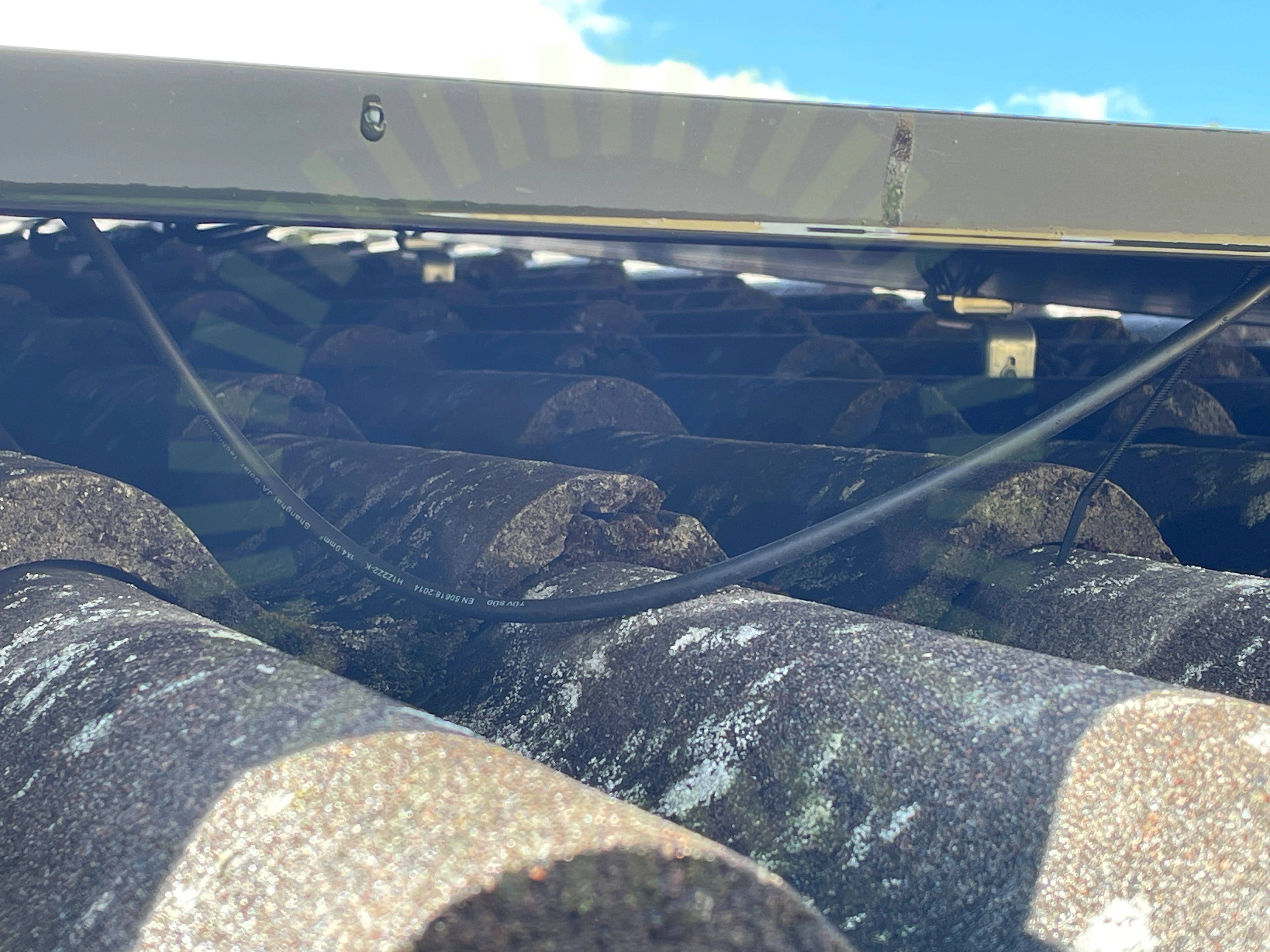

3.3 Kabeluppfästning
Inte godkändKablage ligger på yttertaket.
3.4 Takkrokarnas CC
Inte godkändLastberäkning saknas. Uppmätt 110 cm
Snö- och vindlastberäkning

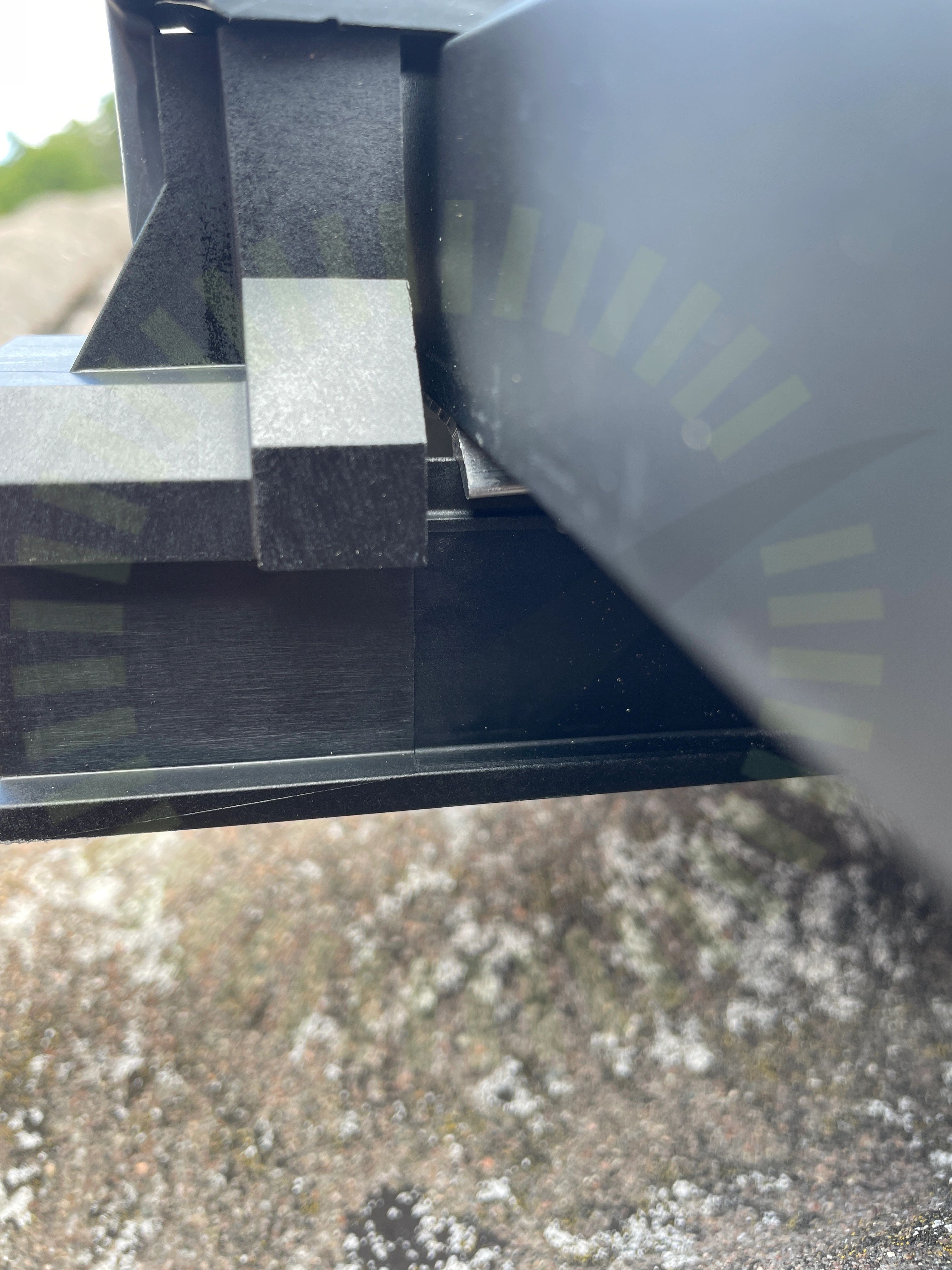

3.5 Skenans utstick för klämma
Inte godkändSkenan sticker inte ut utanför panel. Ska vara minst 20 mm. Fästet löst.
BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24
3.6 Skenornas infästning
Inte godkändSkenan ligger inte korrekt i infästningen. Klickfästet missar falsen
BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

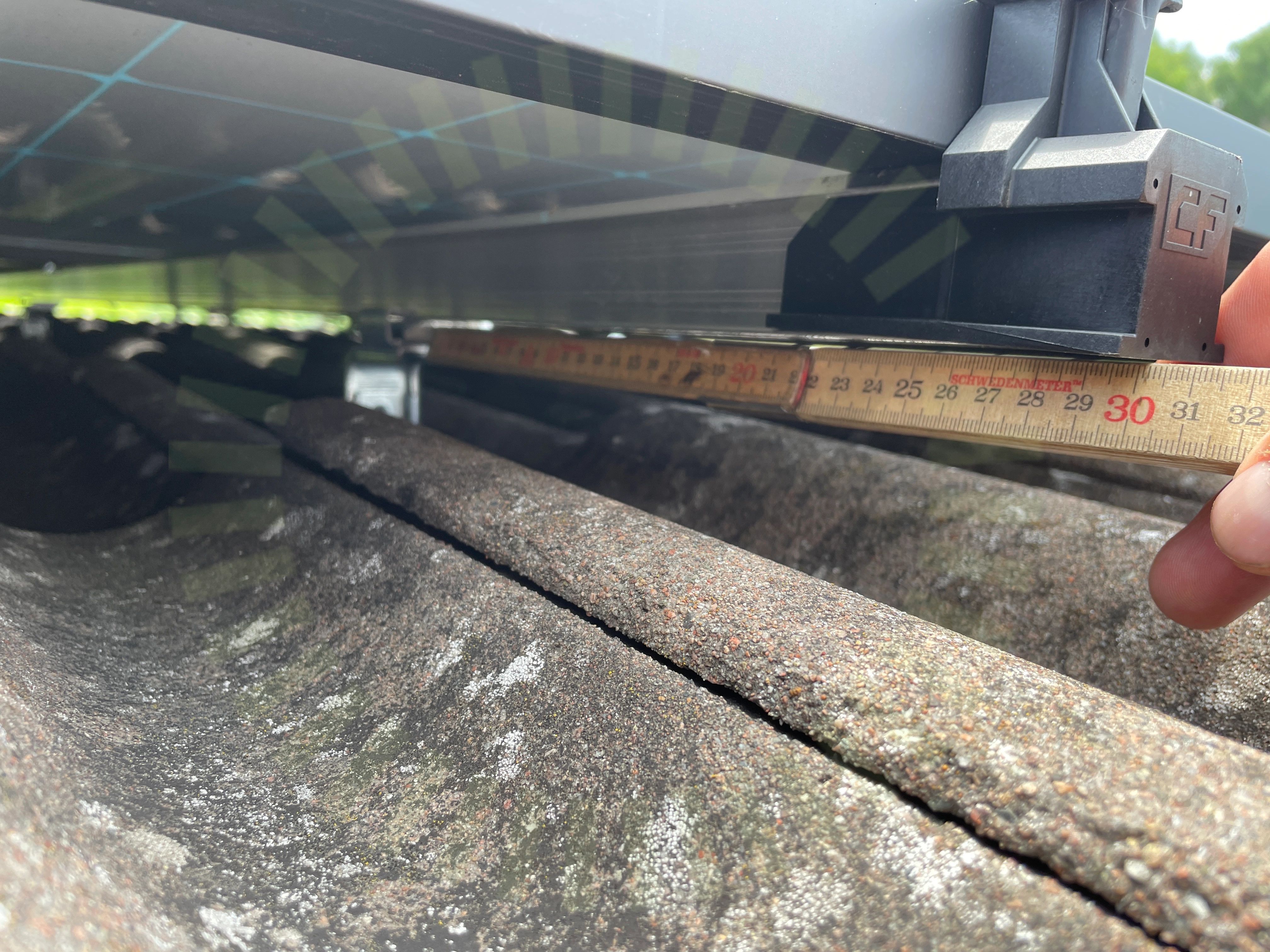

3.7 Skenornas överhäng
Inte godkändÖverhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.
BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25
3.8 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar

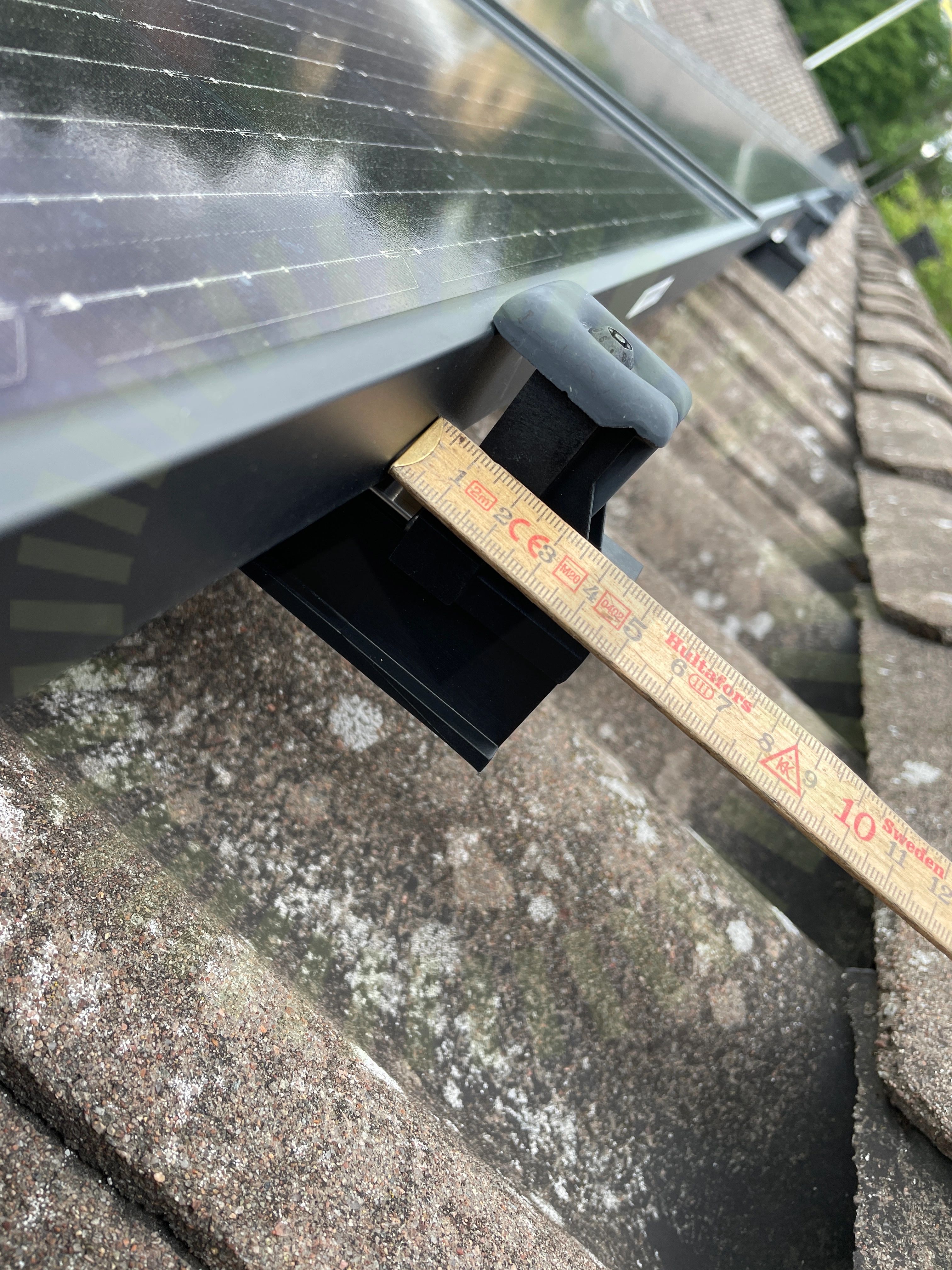

3.9 Ändklämmor
Inte godkändPå flertalet ställen sticker skenan ut mer än 35 mm vilket medför att ändklämman inte säkrar panelen.
Godkända kontrollpunkter
15/24DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKlämmans placering i skenaLäktinfästningPanelramens höjdPanelstorlekSkadorSkenskarvarSäkerhetsavståndTakets lutningTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt material
Tak 1, JA Solar: JAM54S31 (395-420) MR
Anmärkningar
3/15

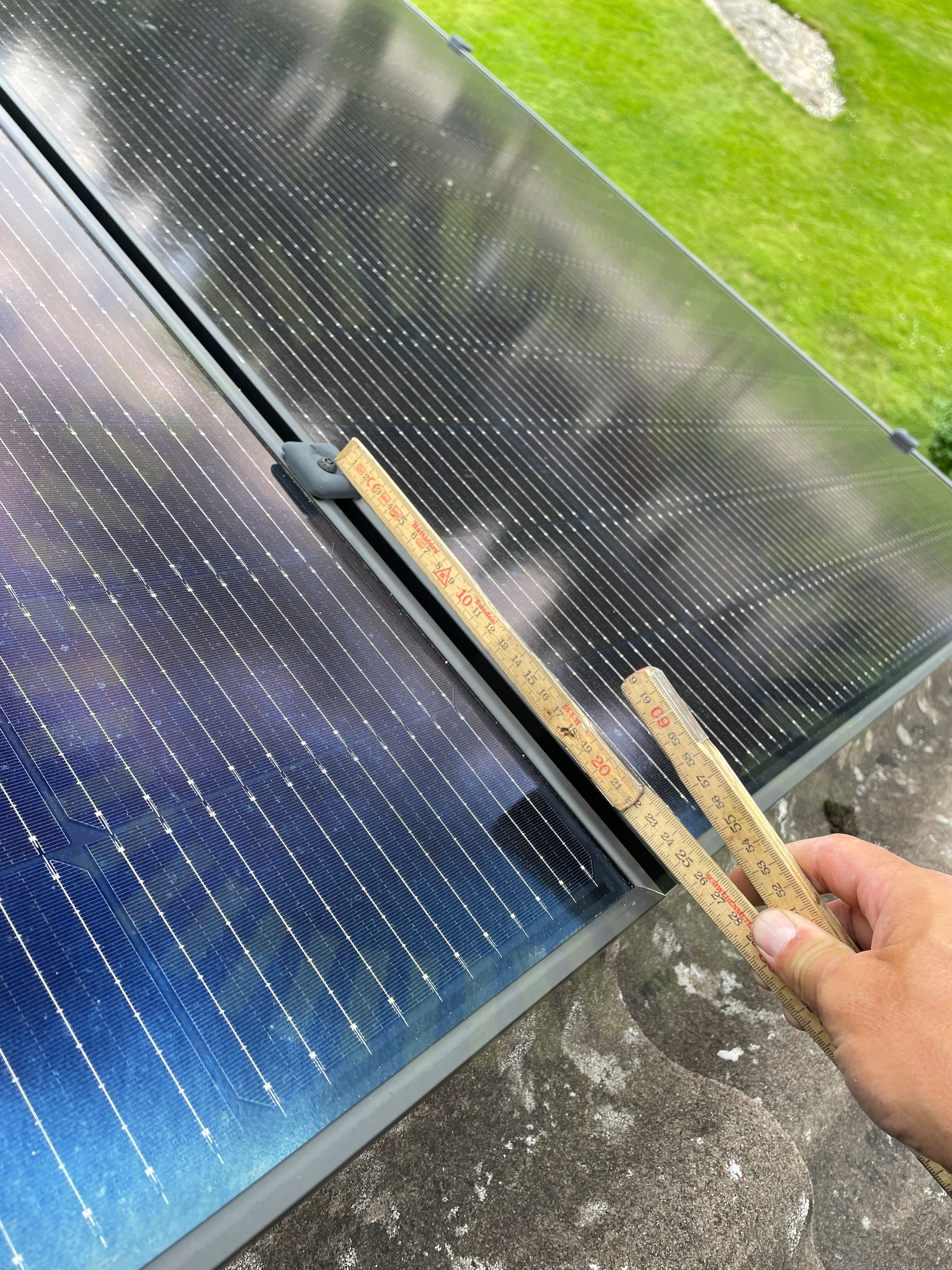

4.1 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 8.

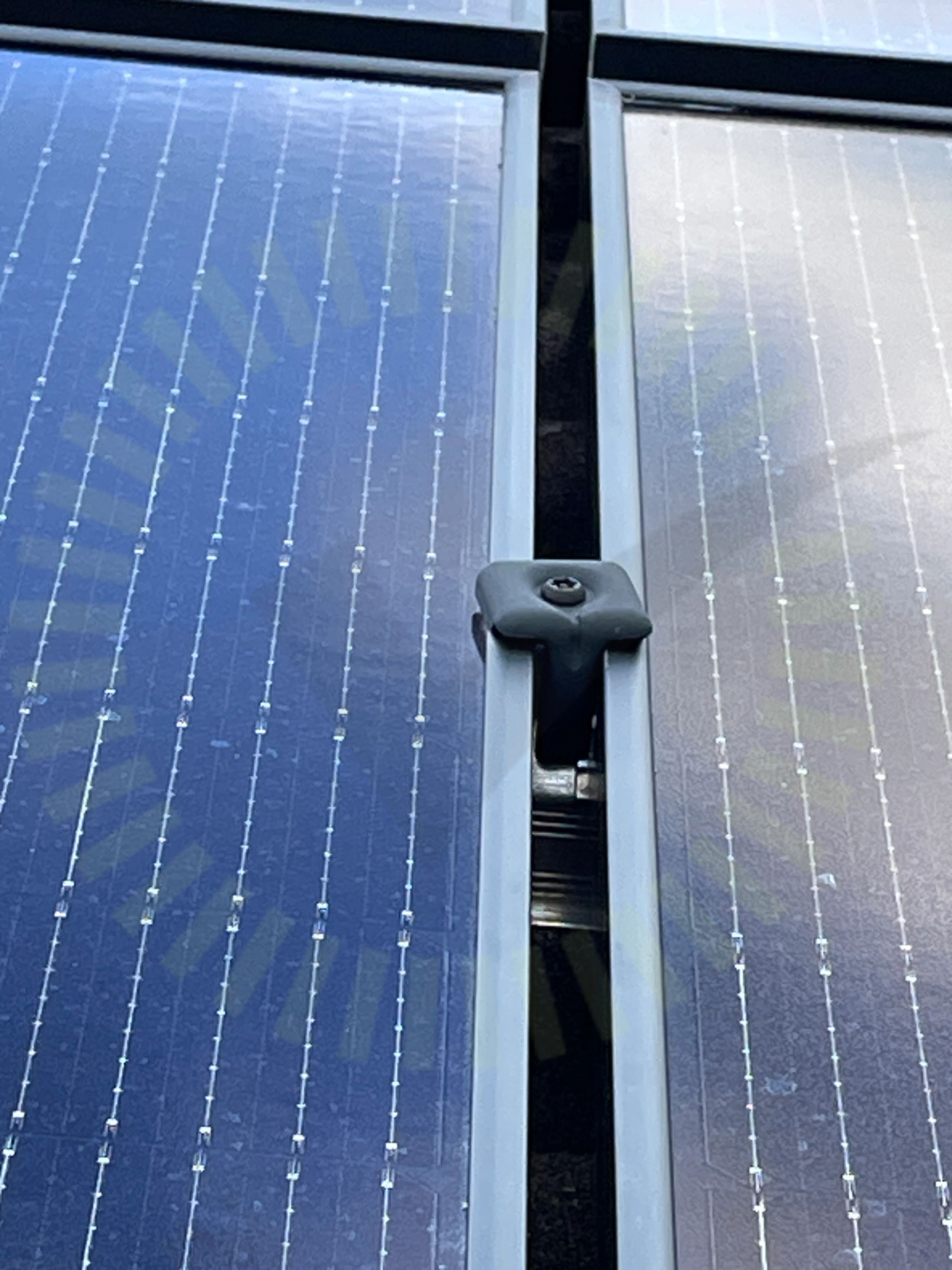

4.2 Klämmornas överlappning
Inte godkändFästet vridet, medför minskad anliggning mot panelram

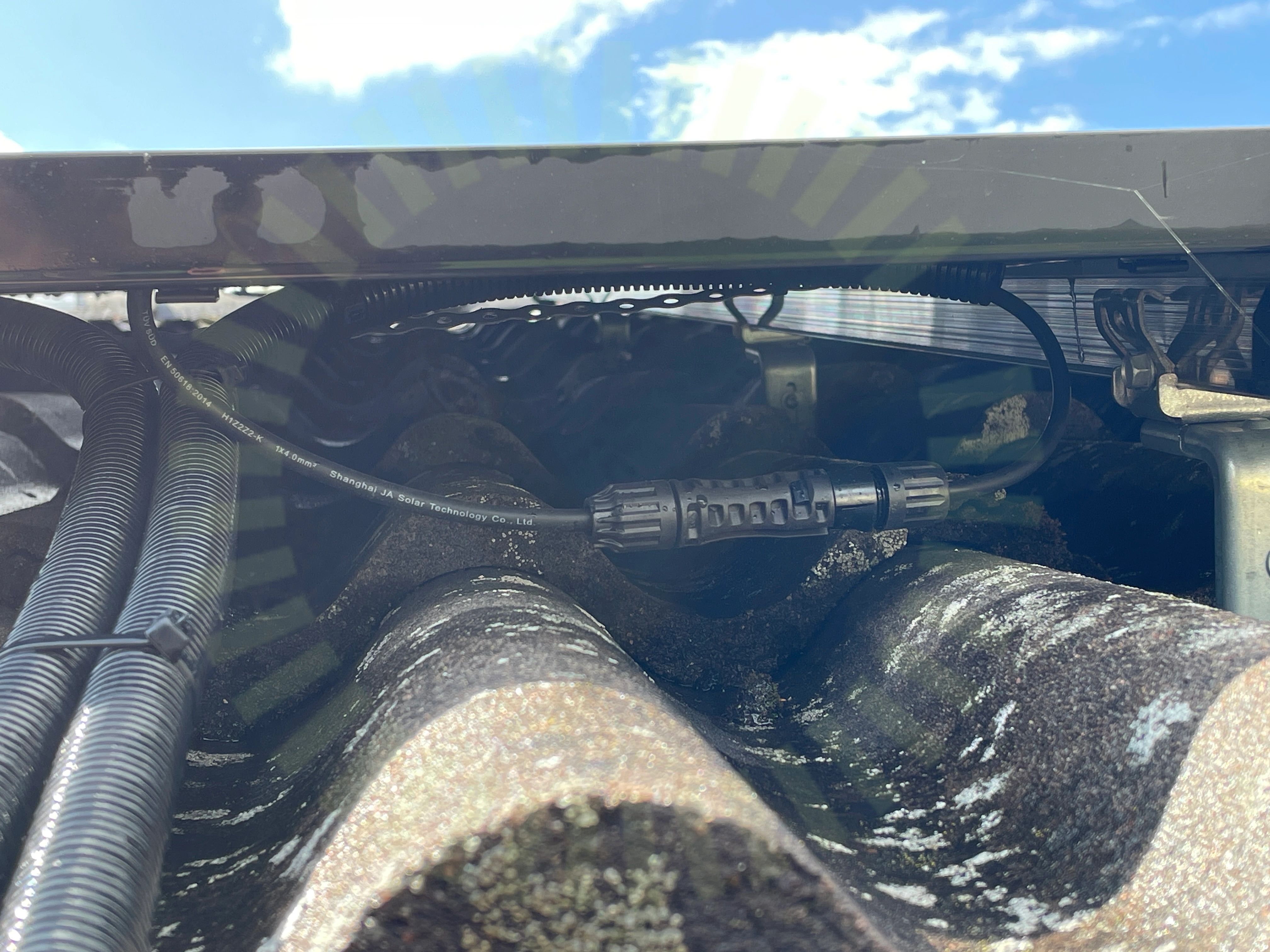

4.3 Stress på kontakter
Inte godkändKontakt ej dragavlastad, hänger i kablarna
SS 436 40 00, 712.526
Godkända kontrollpunkter
12/15Avstånd till havetAvstånd till ytaDräneringshålFöremål mot bakstyckeKontaktdonKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramSträngförläggning
Varselmärkning
Anmärkningar
1/4

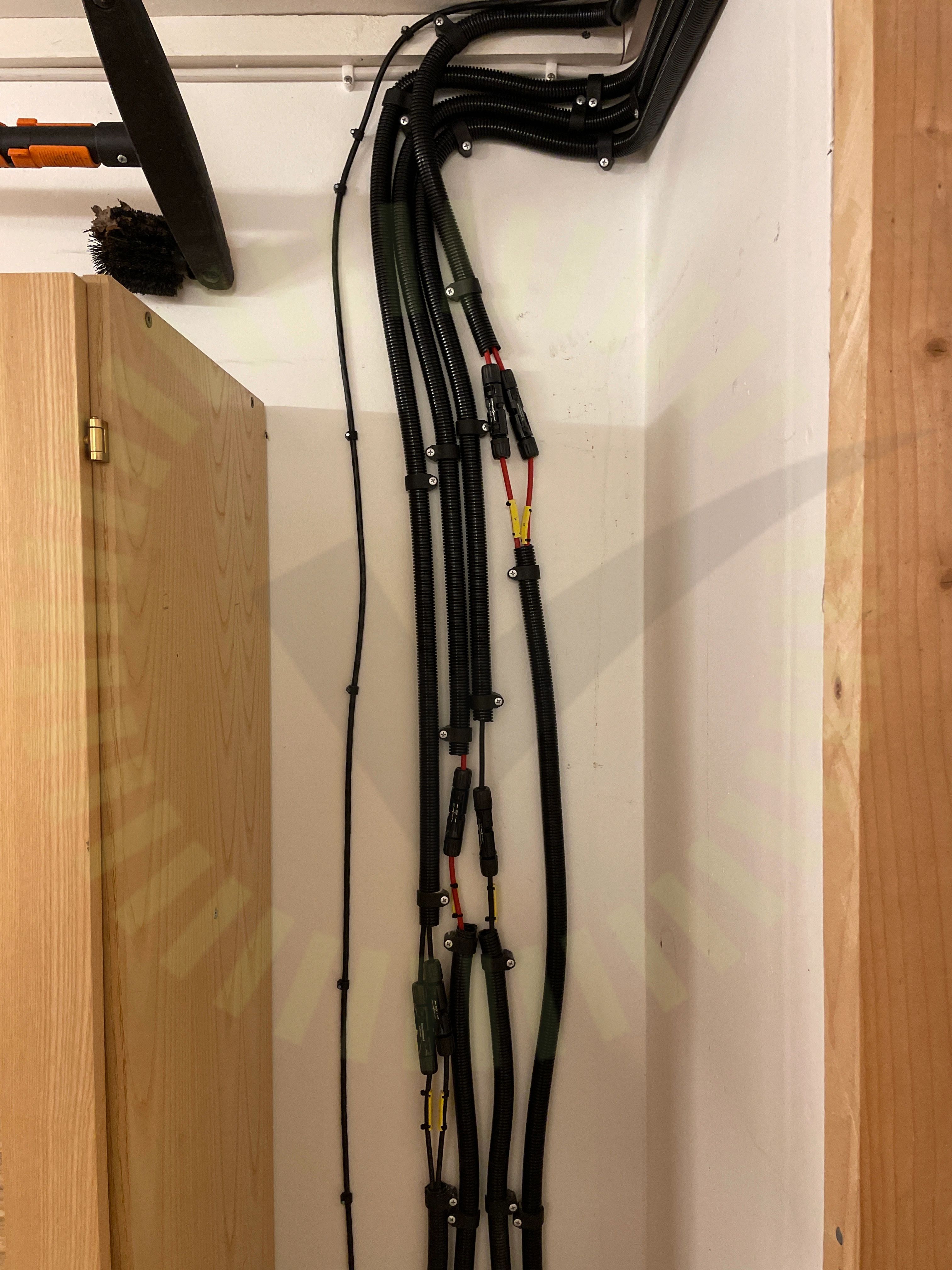

5.1 Varning för likspänning
Inte godkändSaknas vid tillgänglig kopplingspunkt
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
3/4Informering av solcellerTillförlitligt fästVarning för backspänning
Växelriktare
Anmärkningar
1/36

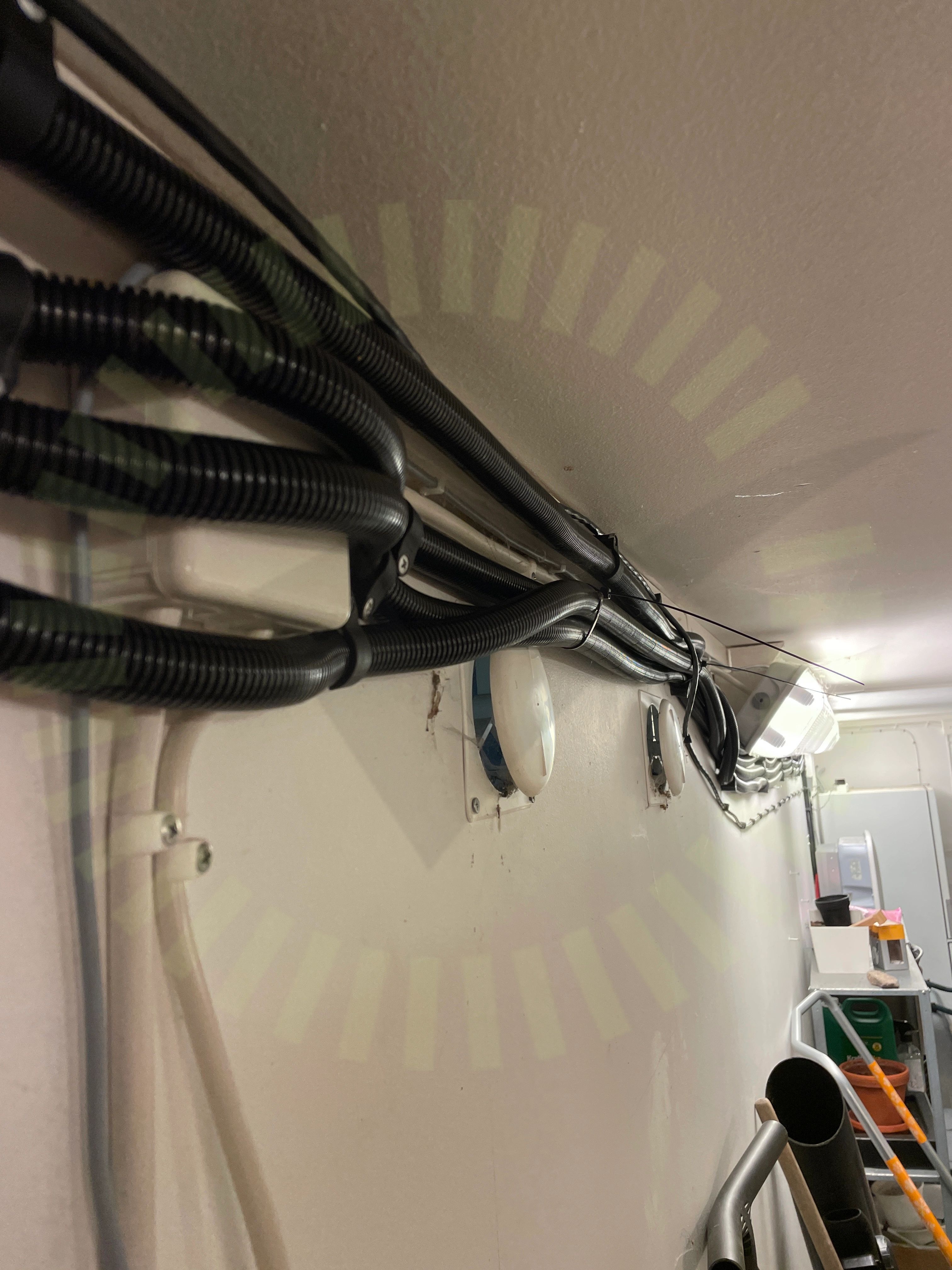

6.1 DC Kablage förläggning
Inte godkändKablage förlagt så åtkomst till kopplingslåda kraftigt försvåras
Godkända kontrollpunkter
34/36AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter förskruvningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMärkningSkadat kablageSkarp kantStress på kontakterSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
1/36Strängdesign
