Besiktningsrapport
8.4
Installation genom
Nova Solar
Datum
24 augusti 2023
Ort
Torslanda, Västra Götalands län
Mittklämma skruv
Underliggande takpanna
Uppskalad ledare
+ 1
89% godkända
11% ej godkända
Om installationen
Paneler
Longi: LR5-54HPB 390-410M
Montagesystem
Weland Stål: Råspont
Växelriktare
Huawei: SUN2000-(3-10KTL)-M1
Tillbehör
Säkerhetsbrytare AC
Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
2/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
1.2 Strängschema
Inte godkänd
Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6
Tak 1, Longi: LR5-54HPB 390-410M
Godkända kontrollpunkter
16/17
Ej tillgängligt vid besiktning
1/17
Tak 1, Weland Stål: Råspont
Anmärkningar
6/24
4.1 Mittklämma skruv
Inte godkänd
Mittfästen är inte monterade enligt tillverkarens anvisningar.
4.2 Skenors avstånd till varandra
Inte godkänd
En lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt.
4.3 Snö- och Vindlastberäkning
Inte godkänd
Lastberäkning saknas vid besiktning.
4.4 Takkrokarnas CC
Inte godkänd
Lastberäkning att kontrollera mot saknas. Uppmätt mått 120 cm.
4.5 Underbyggnad
Inte godkänd
Lastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt.

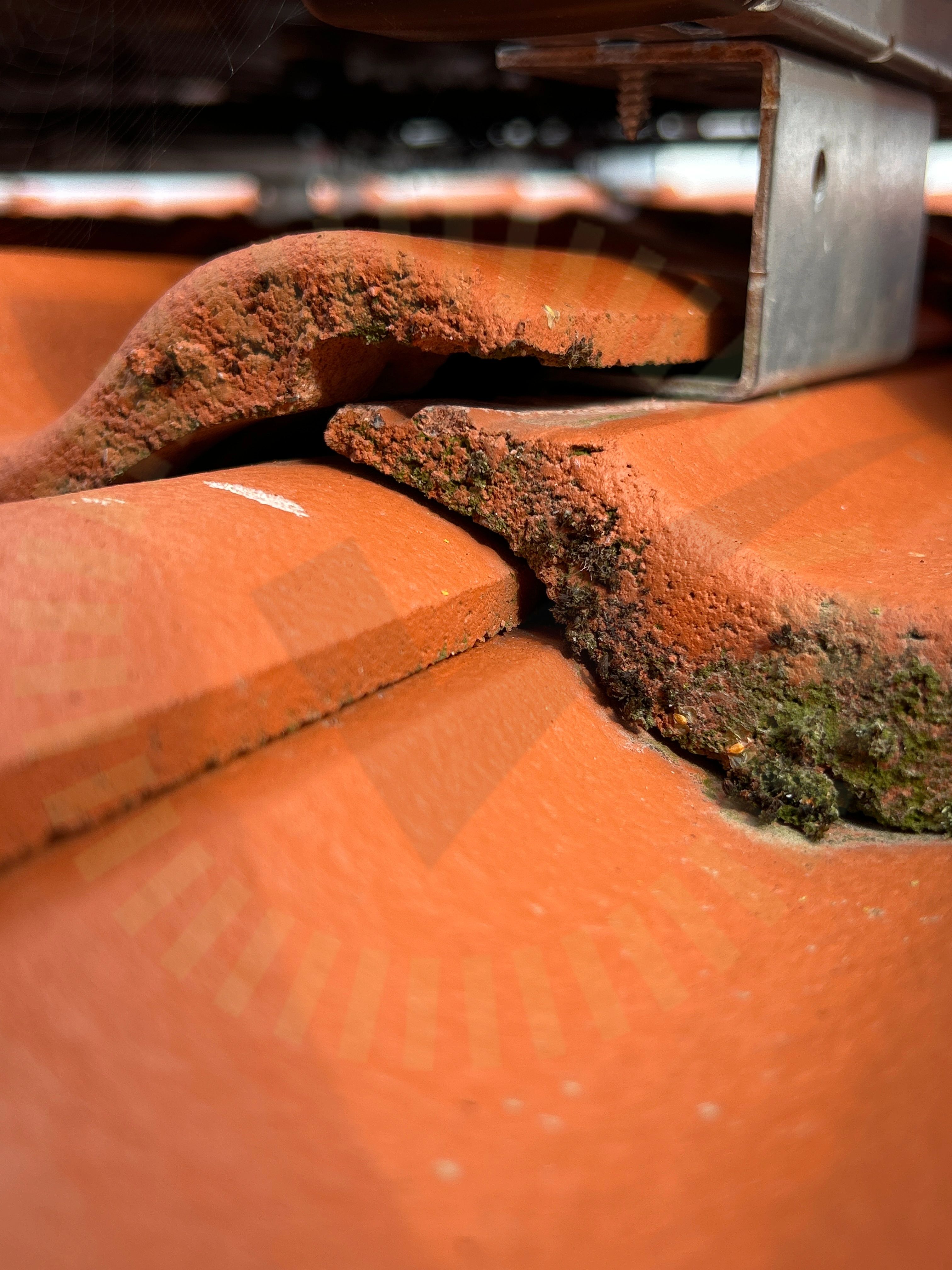

4.6 Underliggande takpanna
Inte godkänd
Infästningar ligger mot underliggande takpanna.
Godkända kontrollpunkter
18/24
Varselmärkning
Anmärkningar
1/5
5.1 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
Godkända kontrollpunkter
4/5

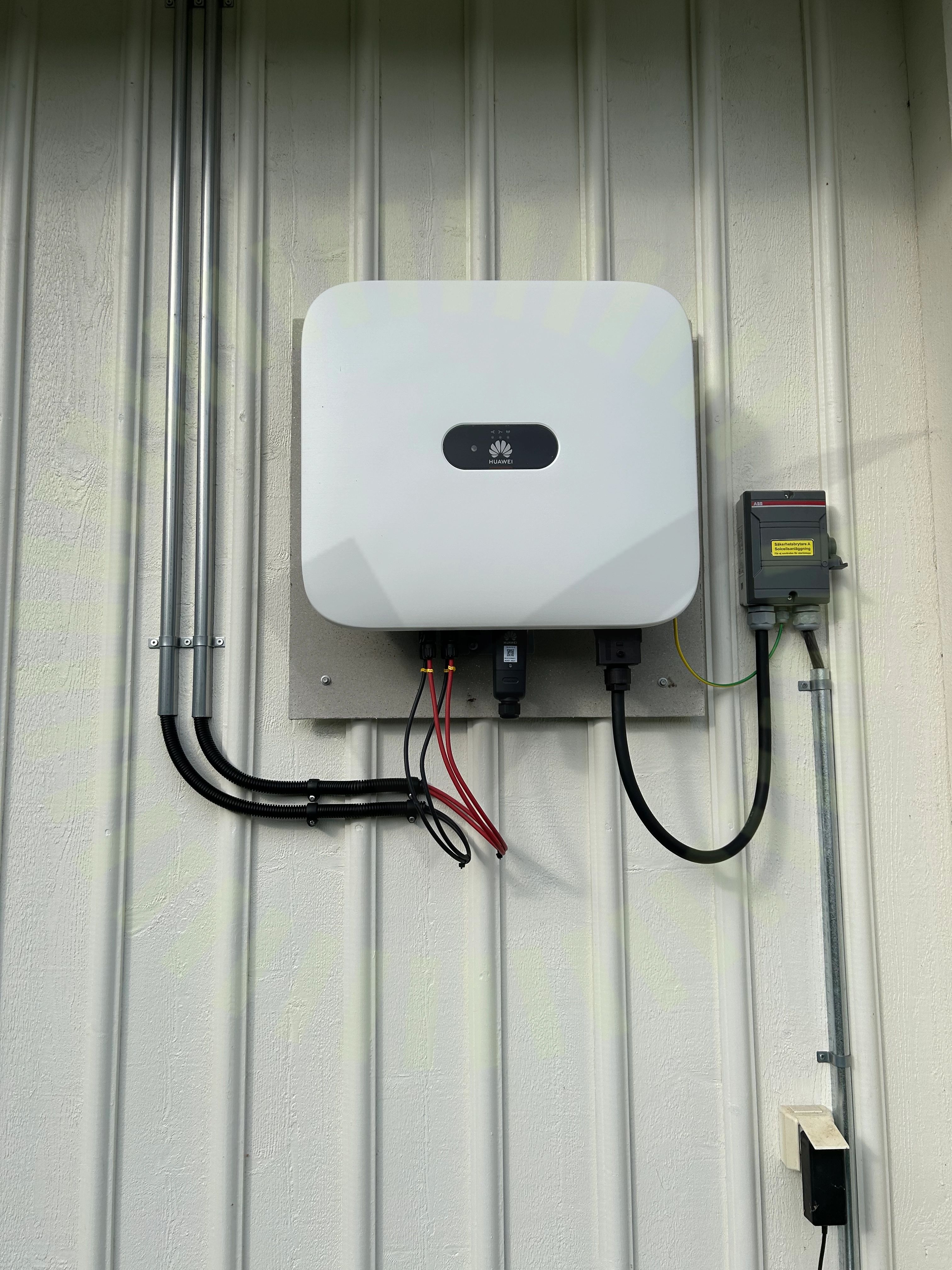

Växelriktare
Anmärkningar
3/33
6.1 Avstånd till hav
Inte godkänd
Växelriktaren är placerad för nära havet.

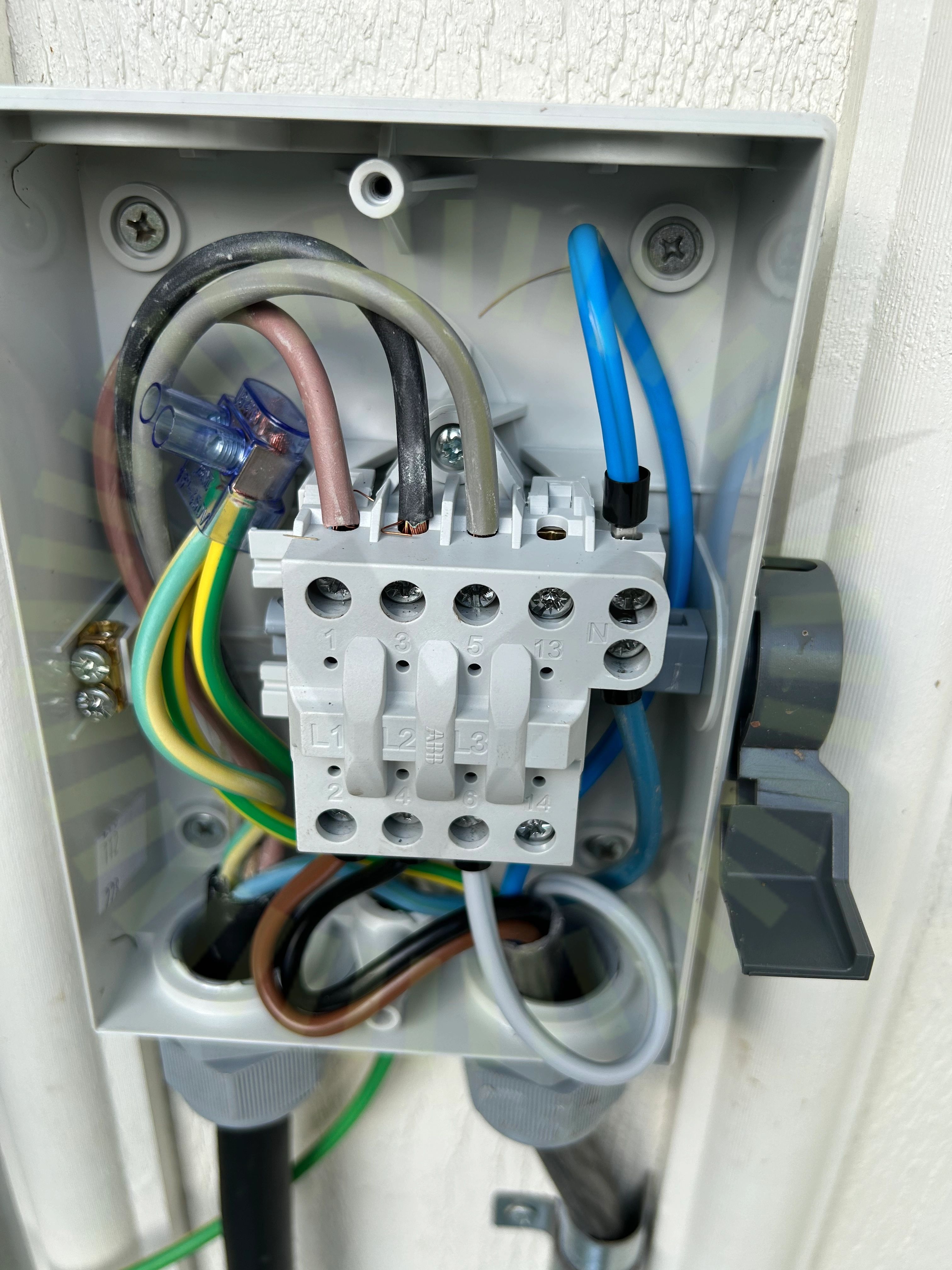

6.2 Uppskalad ledare
Inte godkänd
Isolering är klämd i plint.
6.3 Växelriktare i solljus
Rekommendation
Växelriktare bör ej stå i direkt solljus.
