Besiktningsrapport

7.1

Installation genom

Raymond

Datum

3 mars 2023

Ort

Nybro, Kalmar län

Kontakter

Dragavlastade

Panelkablagets böjradie

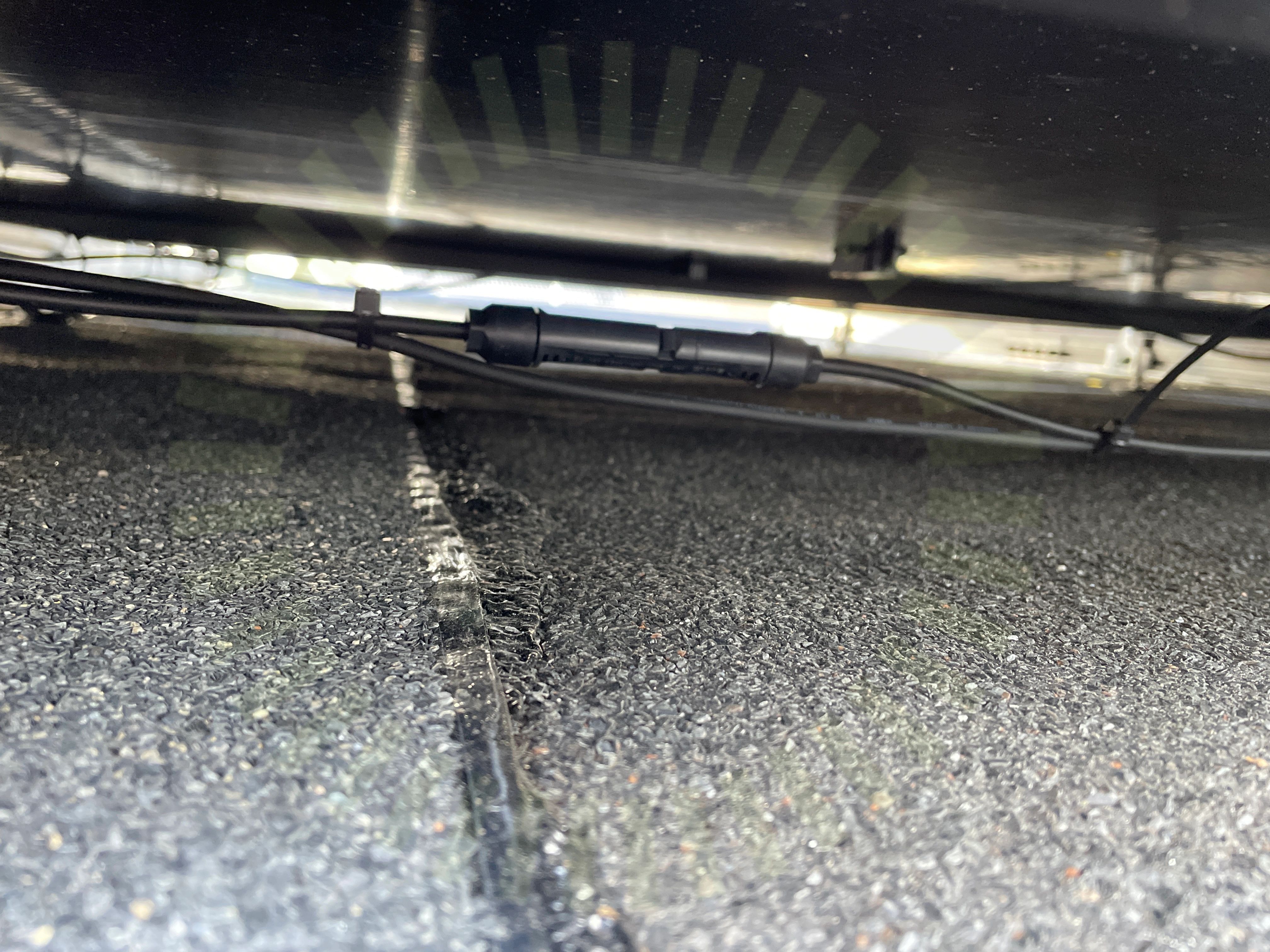

+ 11

68% godkända32% ej godkända

Om installationen

PanelerGruppSol: SVERIGEPANELEN SuperPower

MontagesystemVan der Valk: ValkPitched - Roof membrane

VäxelriktareHuawei: SUN2000 (12-20KTL)-M2

TillbehörSäkerhetsbrytare AC

Installerad av Raymond som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

GruppSol: SVERIGEPANELEN SuperPower

Anmärkningar

6/14

1.1 Fästen placering

Inte godkänd

Godkänt avstånd från panelens kortsida är 477-577 mm. Verkliga avstånd mellan 33-58 cm

Tillverkarens anvisningar

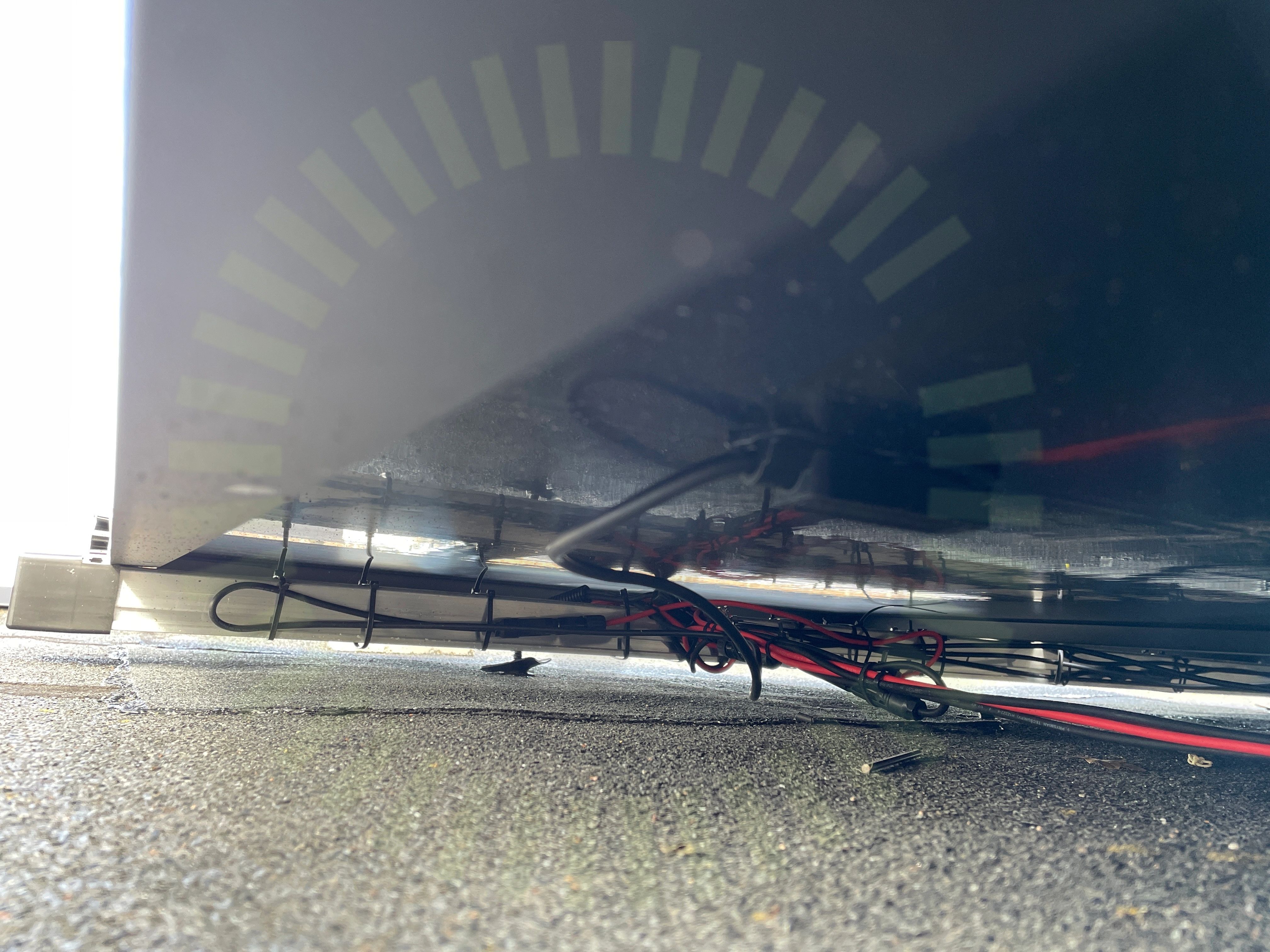

1.2 Dragavlastade

Inte godkänd

Kablar från kopplingslådorna ej dragavslastade

SS 436 40 00 (522.8.3)

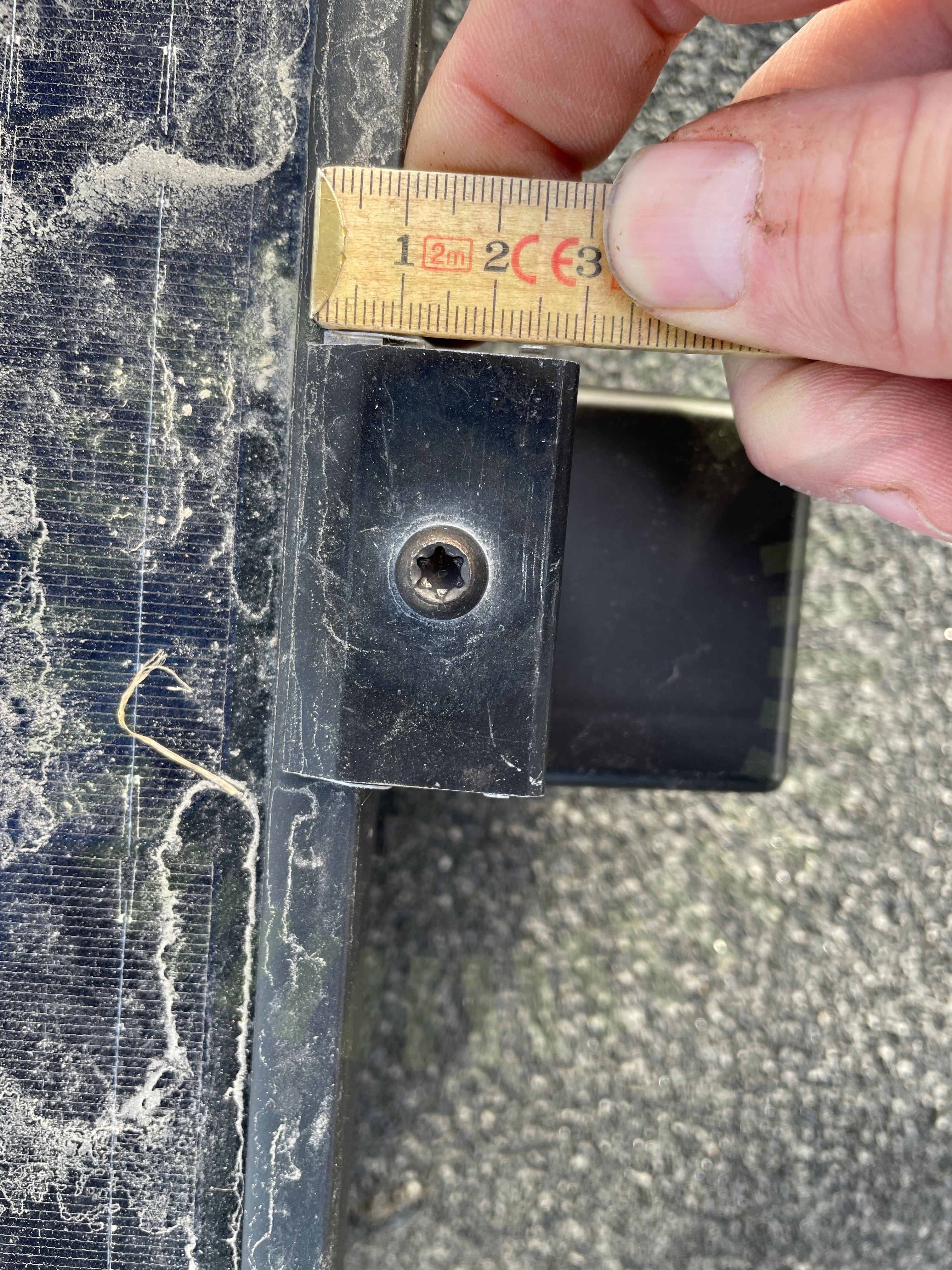

1.3 Klämmornas överlappning

Inte godkänd

Tillverkare har som regel anvisningar i monteringsanvisningen för detta. Sverigepanelen är brandad av Gruppsol/Raymond. Dokumentationen är ej överlämnad och kan ej kontrolleras.

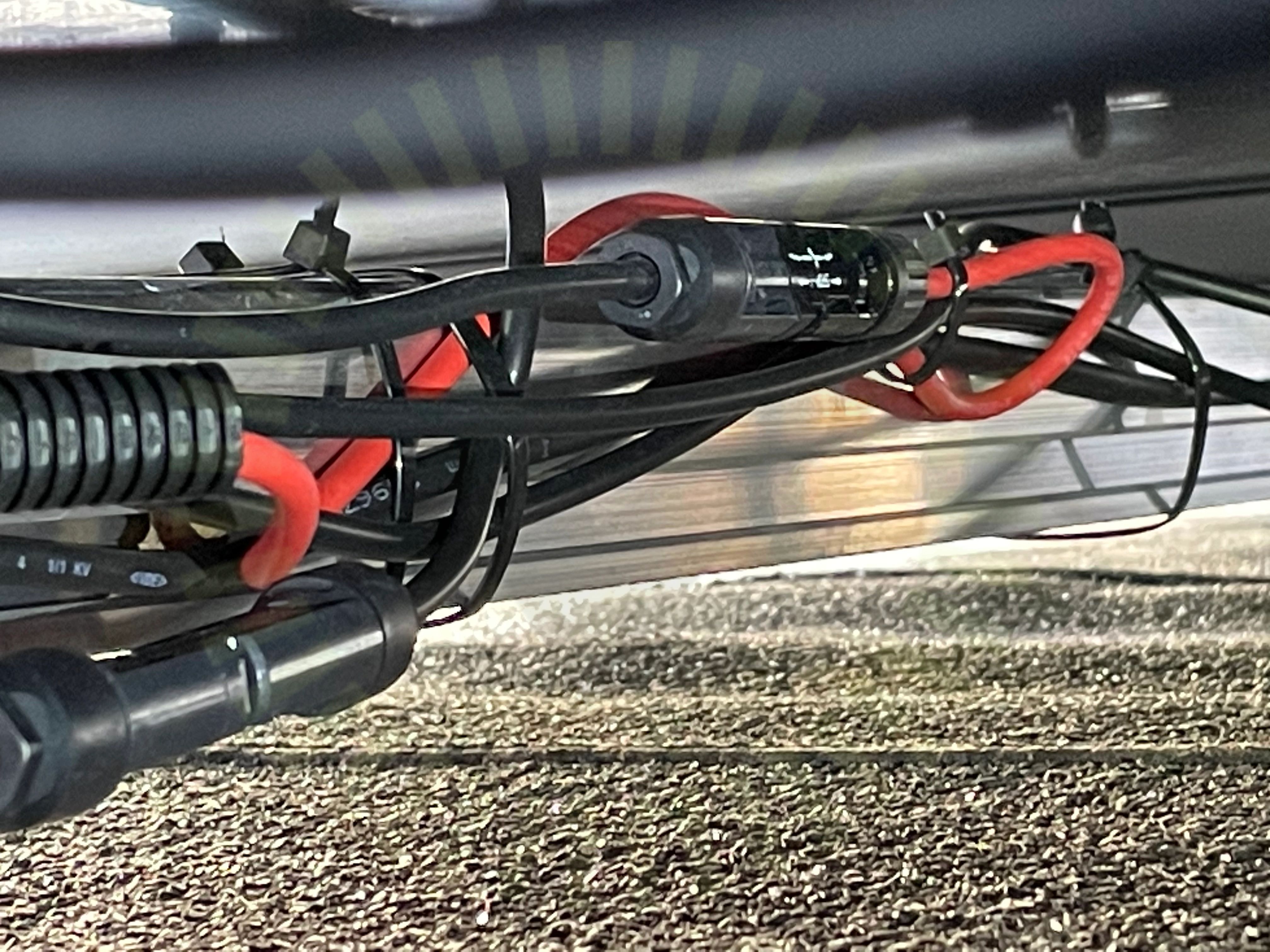

1.4 Kontakter

Inte godkänd

Olika kontakter blandade. Staubli med GZX.

SS 436 40 00 (712.526.1)

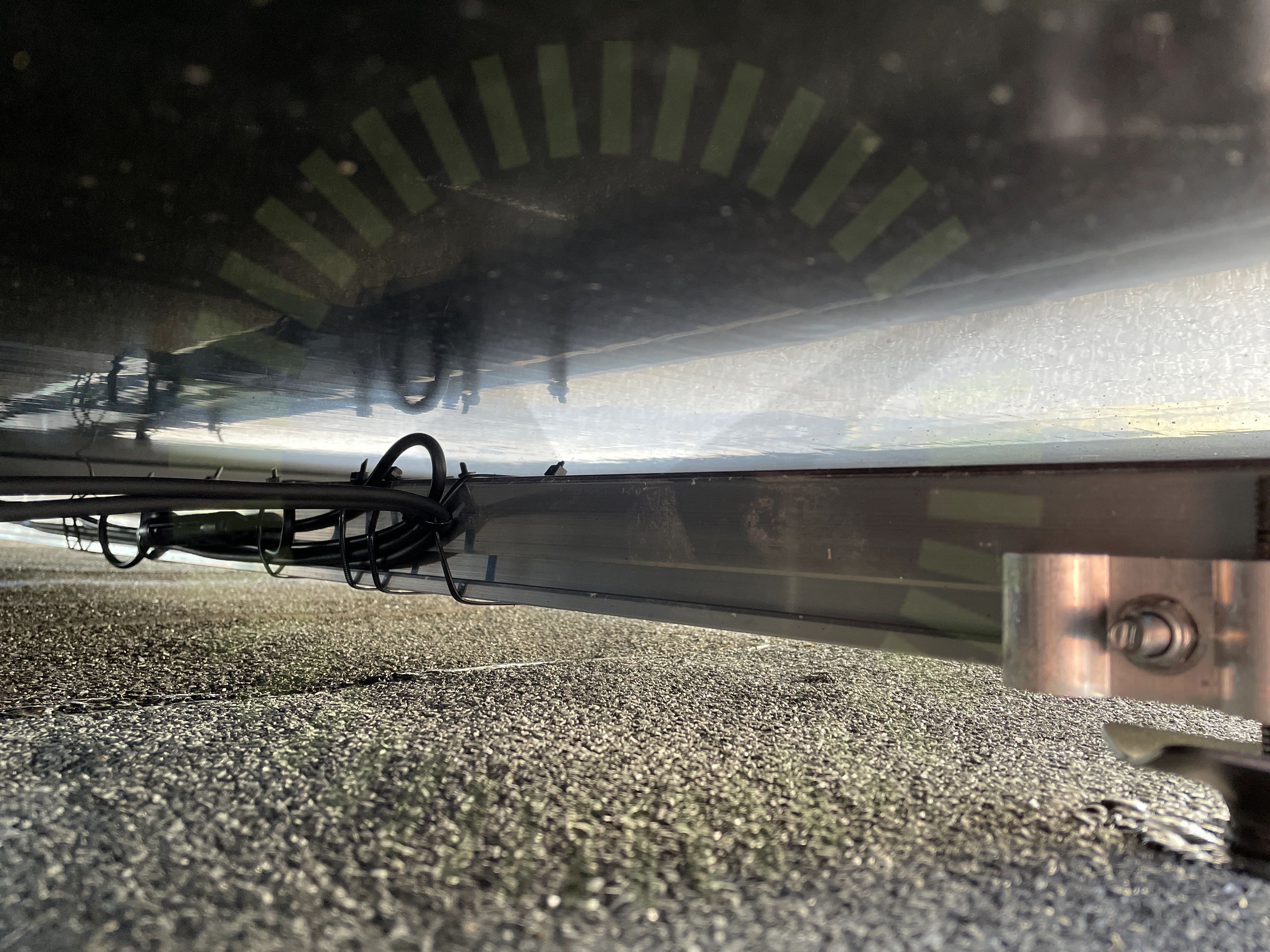

1.5 Panelkablagets böjradie

Inte godkänd

Böjradie 20 mm. Tillverkare har som regel anvisningar i monteringsanvisningen för detta. Sverigepanelen är brandad av Gruppsol/Raymond. Dokumentationen är ej överlämnad och kan ej kontrolleras.

1.6 Stress på kontakter

Inte godkänd

Kontakter ej uppfästa. Hänger 145 cm mellan skonorna.

Godkända kontrollpunkter

7/14

DräneringshålFöremål bakstyckePunktbelastningSkadorSkuggaSpänningar i ramSträngförläggning

Ej tillgängligt vid besiktning

1/14

Mellanrum

Huawei: SUN2000 (12-20KTL)-M2

Anmärkningar

8/36

2.1 Avtal

Inte godkänd

I Avtalet står: Garantier på ingående komponenter gäller från respektive komponentleverantör. Gäller från dess att en godkänd funktionstestning av anläggningen gjorts av elektrikern. Kund har ingen kännedom av eller information om att detta har skett. Montering är ej utförd enligt tillverkares anvisningar vilket som regel inhiberar garantierna. Projektledning och dimensionering av anläggning ska ingå enligt avtal men är ej överlämnad

Avtal

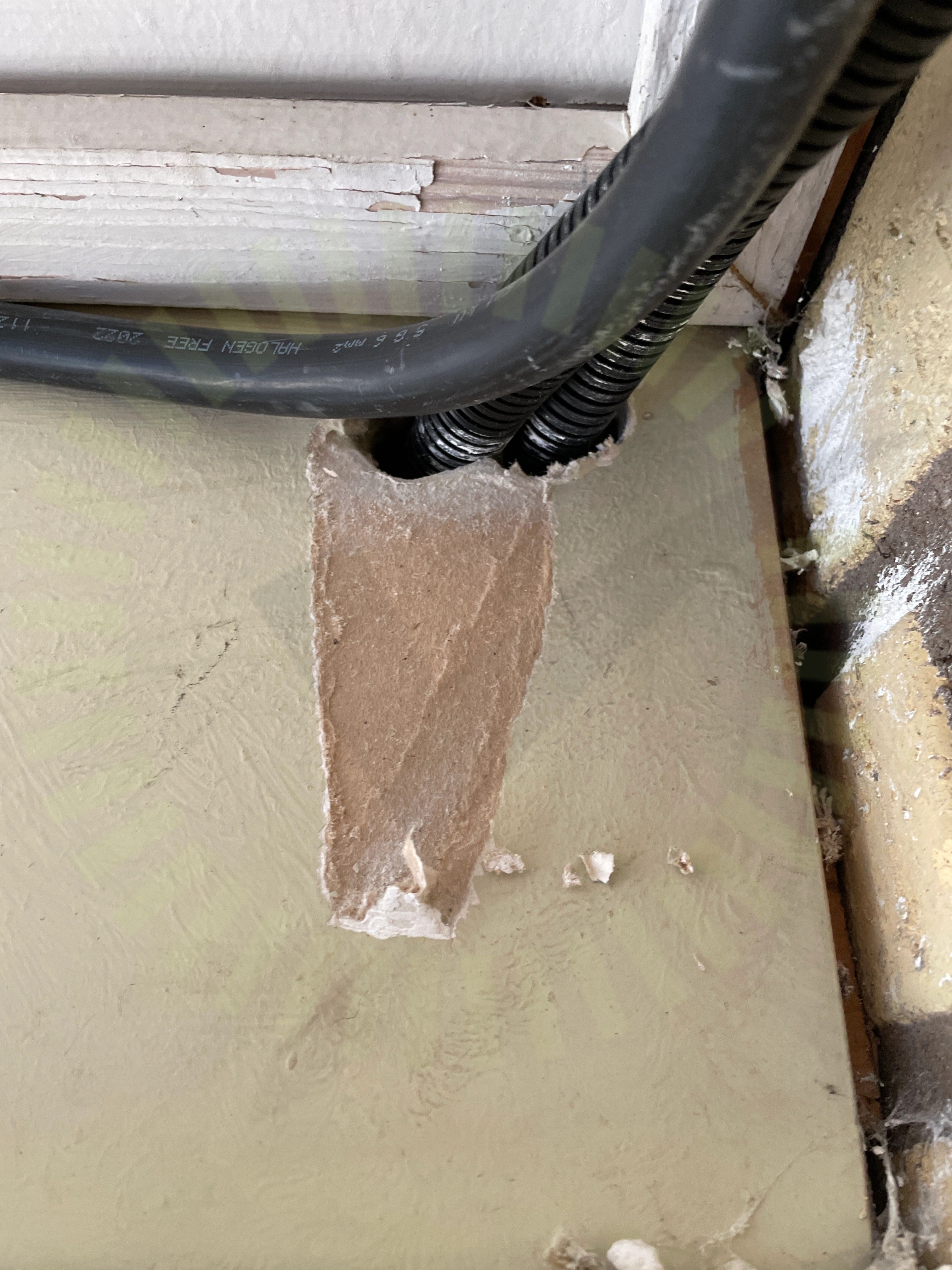

2.2 DC Genomföringar

Inte godkänd

Genomföring ej tätad

SS 436 40 00 (527.2.1)

2.3 Huvudsäkring

Inte godkänd

16 A huvudsäkring. Framgår ej om växelriktaren har effektbegränsats

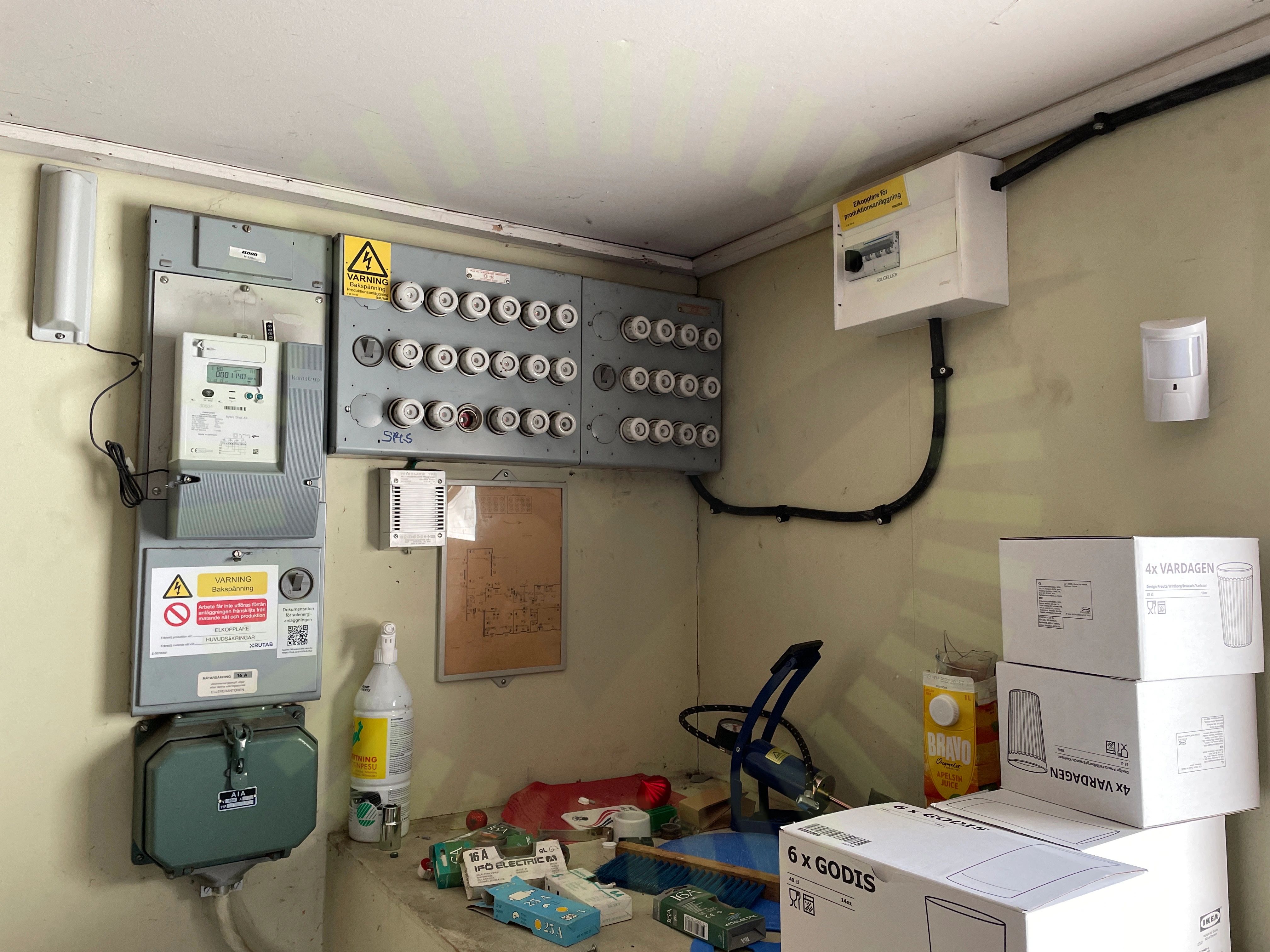

2.4 Informering av solceller

Inte godkänd

Dekal sitter på dörren till garaget men saknas i anslutning till anslutningspunkt/undercentral

SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

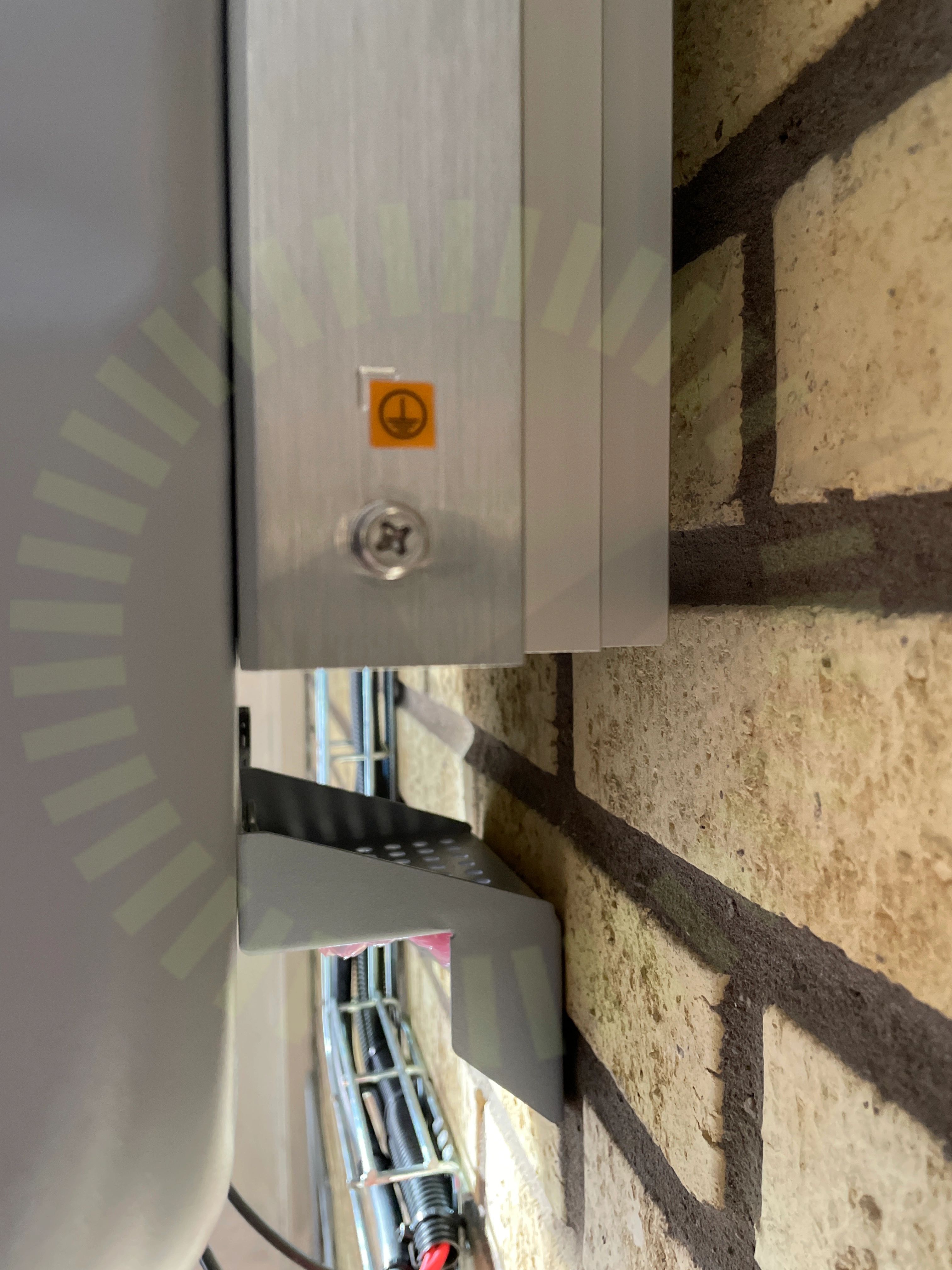

2.5 Jordning av chassi

Inte godkänd

PE anslutningen i chassit saknas

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/f40ded24/connecting-the-pe-cable

2.6 Strängschema

Inte godkänd

Kund uppger att han har efterfrågat dokumentation i flera månader men får ingen respons av installatören

ELSÄK-FS 2022:1 (3 kap. § 6)

2.7 Varning för backspänning

Inte godkänd

Märkning saknas på undercentral där växelriktare är inkopplad

SS 436 40 00 (134.1.7) / ELSÄK-FS 2022:1 - 3 kap. § 6

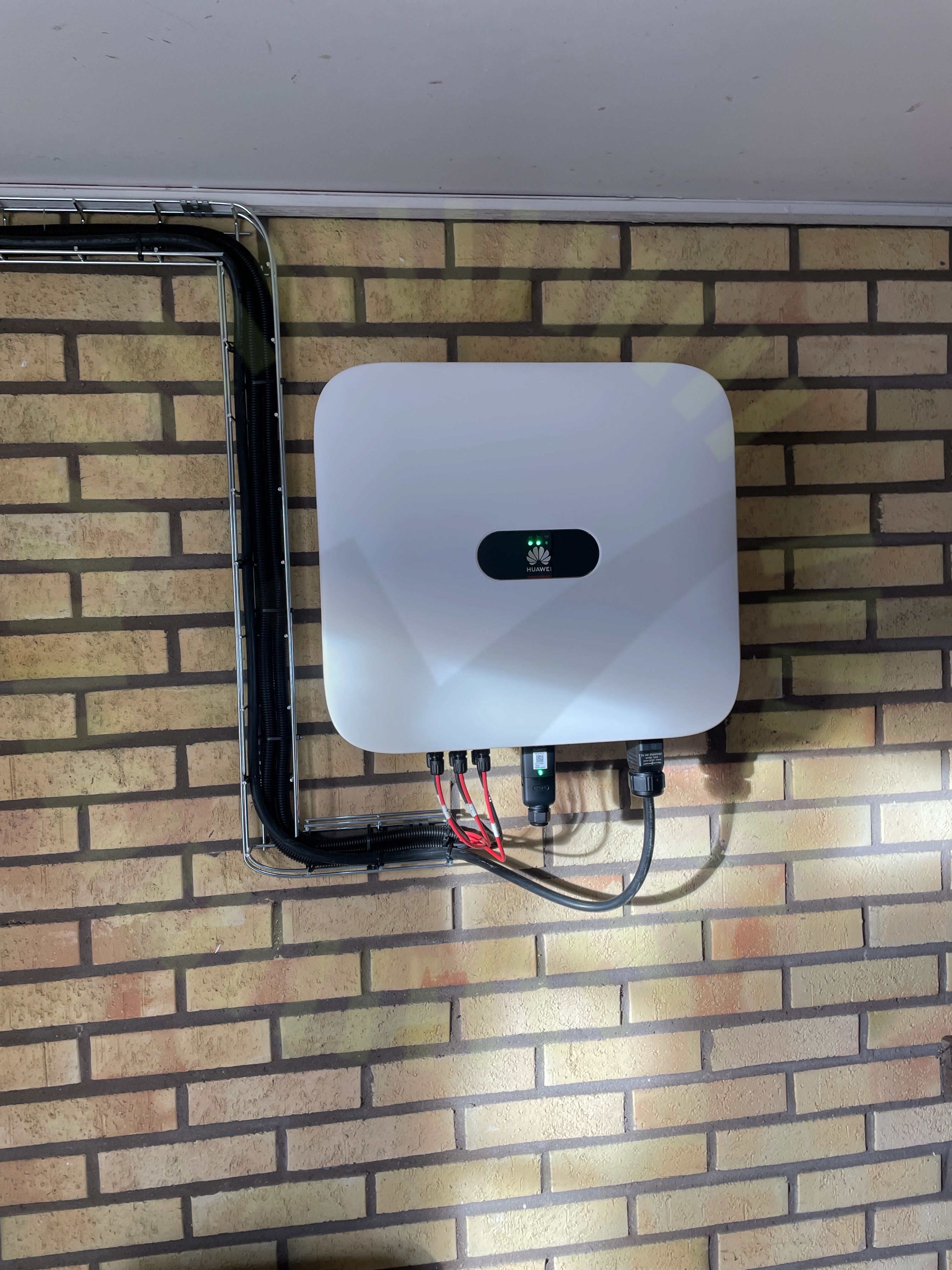

2.8 Varning för likspänning

Inte godkänd

Saknas vid växelriktare.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

28/36

AC Anslutning VäxelriktareAC BöjradieAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC KontakterDC Kontakter förskruvningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktInfästningLedare fastspändaMärkningSäkringsdimensionTillförlitligt fästVentilationVäderskyddVäxelriktarens IP klassning

Van der Valk: ValkPitched - Roof membrane

Anmärkningar

8/16

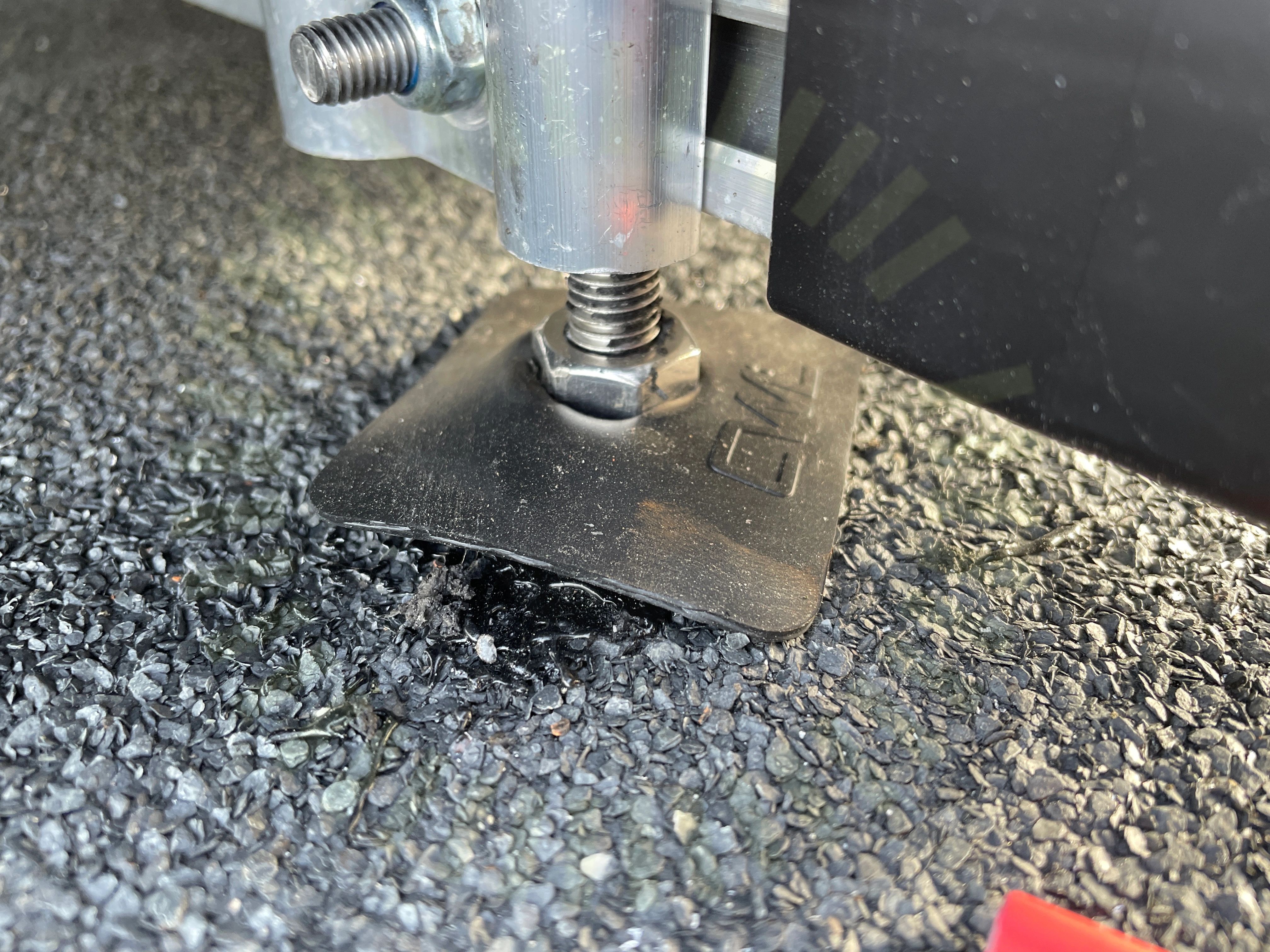

3.1 Främmande material

Inte godkänd

CWL

3.2 Tätskiktsplattor: Svetsning

Inte godkänd

Svetsning är ej utförd enligt Vand der Valks anvisningar. Det är tydligt att annat material än Van der valk är använt för infästningen

Tillverkarens anvisningar

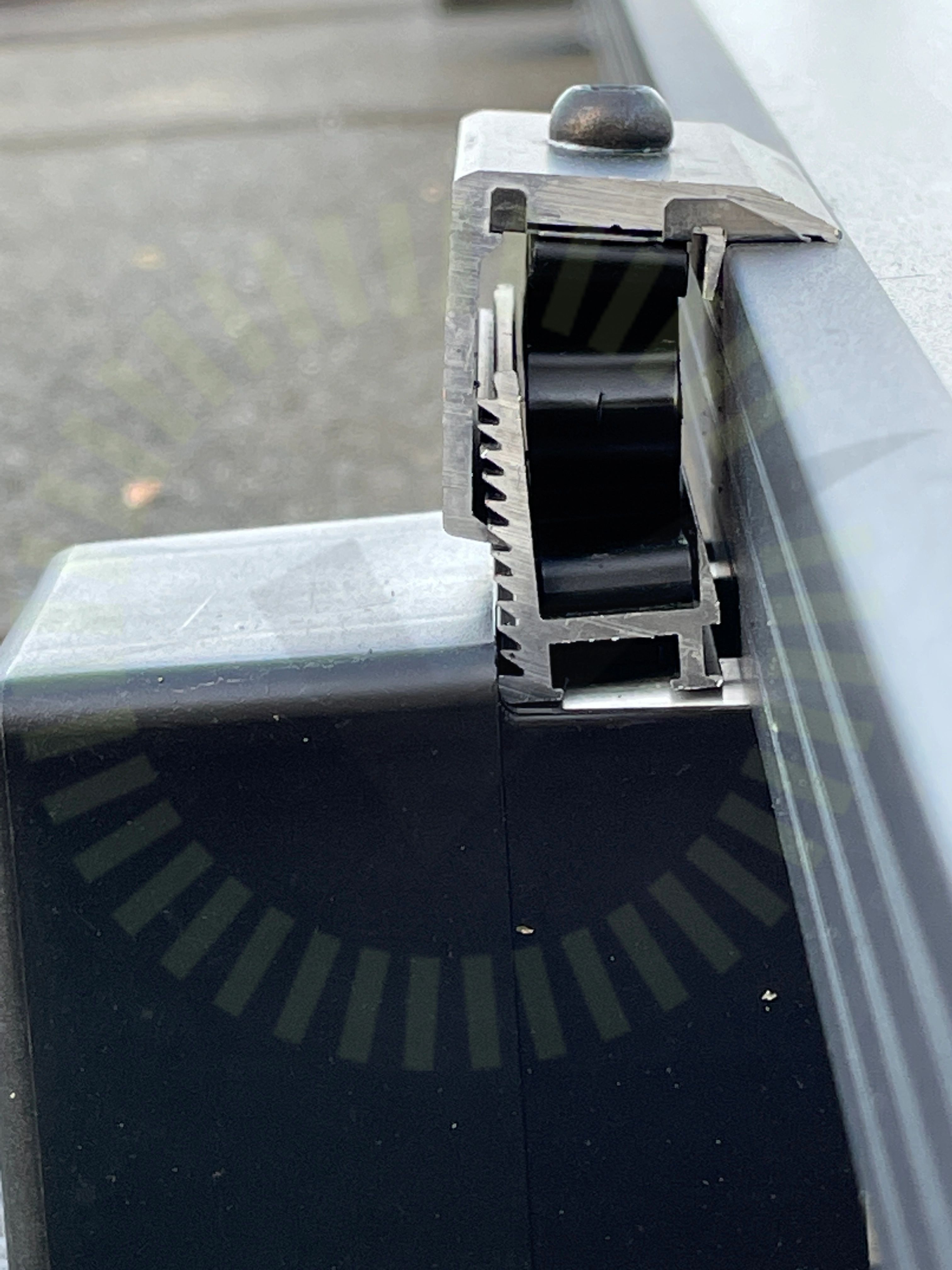

3.3 Fästen: Slutfäste

Inte godkänd

Slutfästet sitter inte hela vägen in mot panelen. Glipar 1-2 mm.

Tillverkarens anvisningar

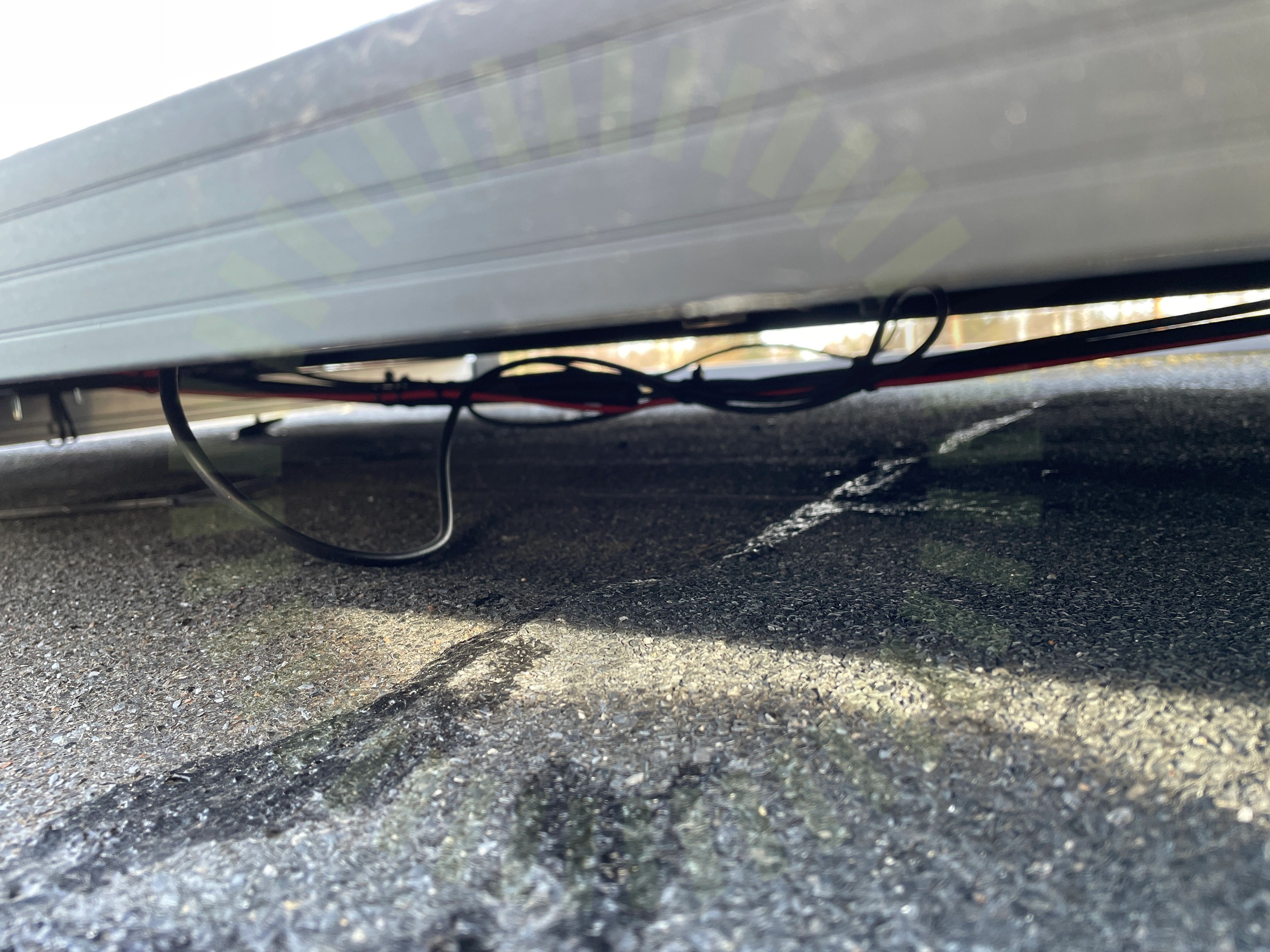

3.4 Kabeluppfästning

Inte godkänd

Kablar ska vara uppfästa ordentligt och skall definitivt inte ligga an emot papptaket

SS 436 40 00 (712.521.101 och 522.8.4)

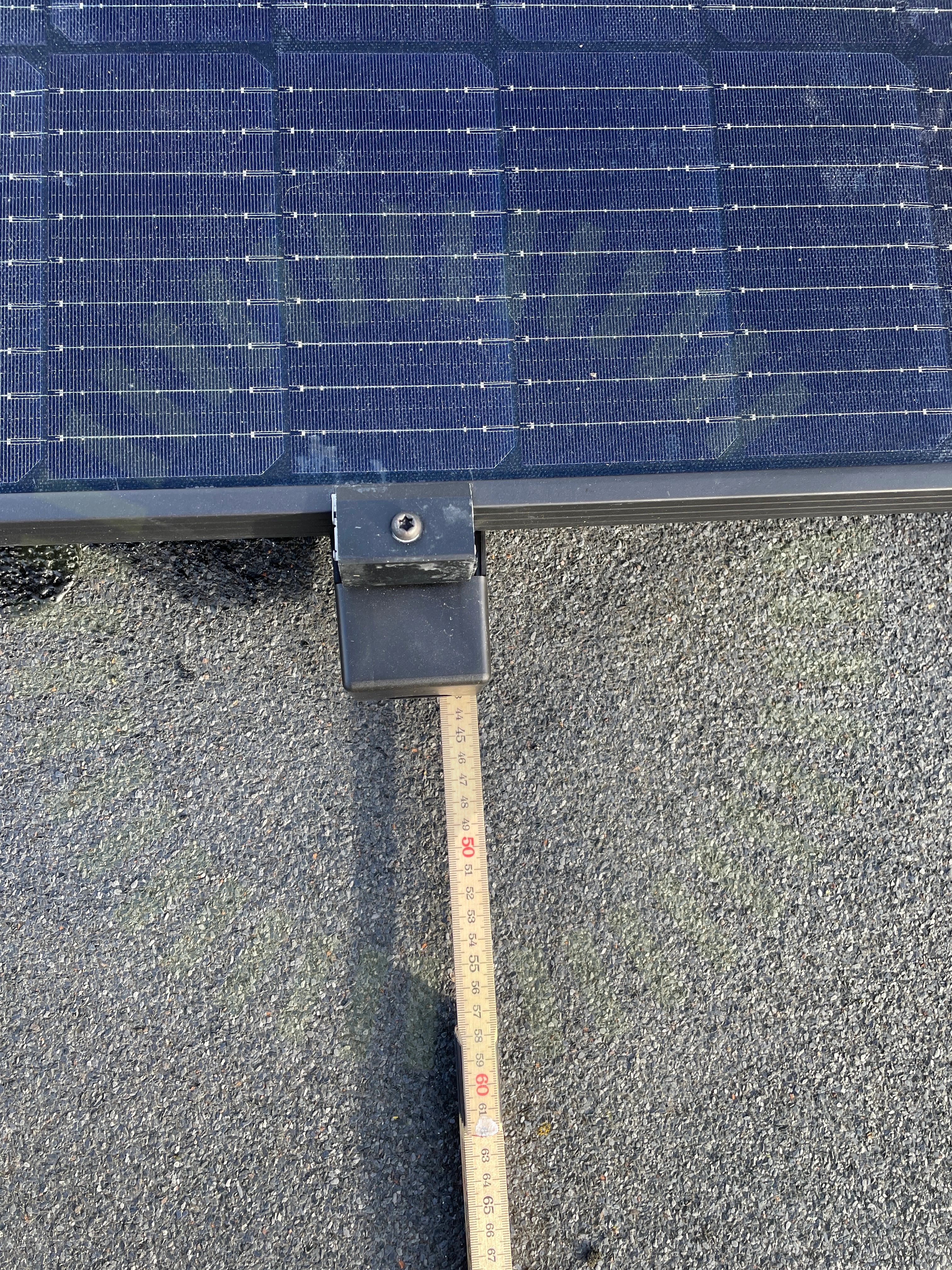

3.5 Skenor: Överhäng

Inte godkänd

Projektering saknas. Olika avstånd överallt, här 43 cm

Tillverkarens anvisningar

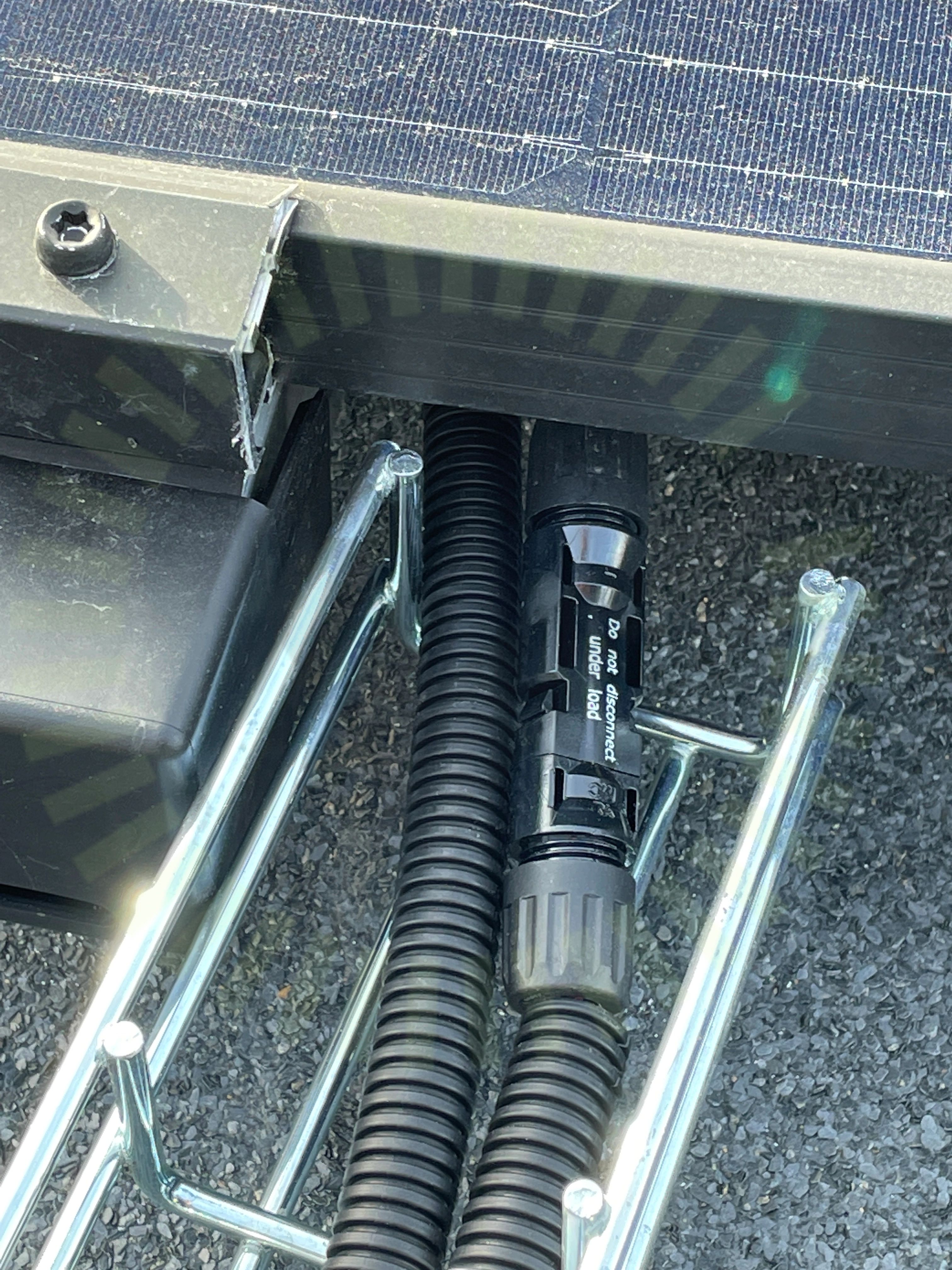

3.6 Skydd

Inte godkänd

Kontakt ej väderskyddad

3.7 Snö- och Vindlastberäkning

Inte godkänd

Finns ej

Tillverkarens montageanvisningar

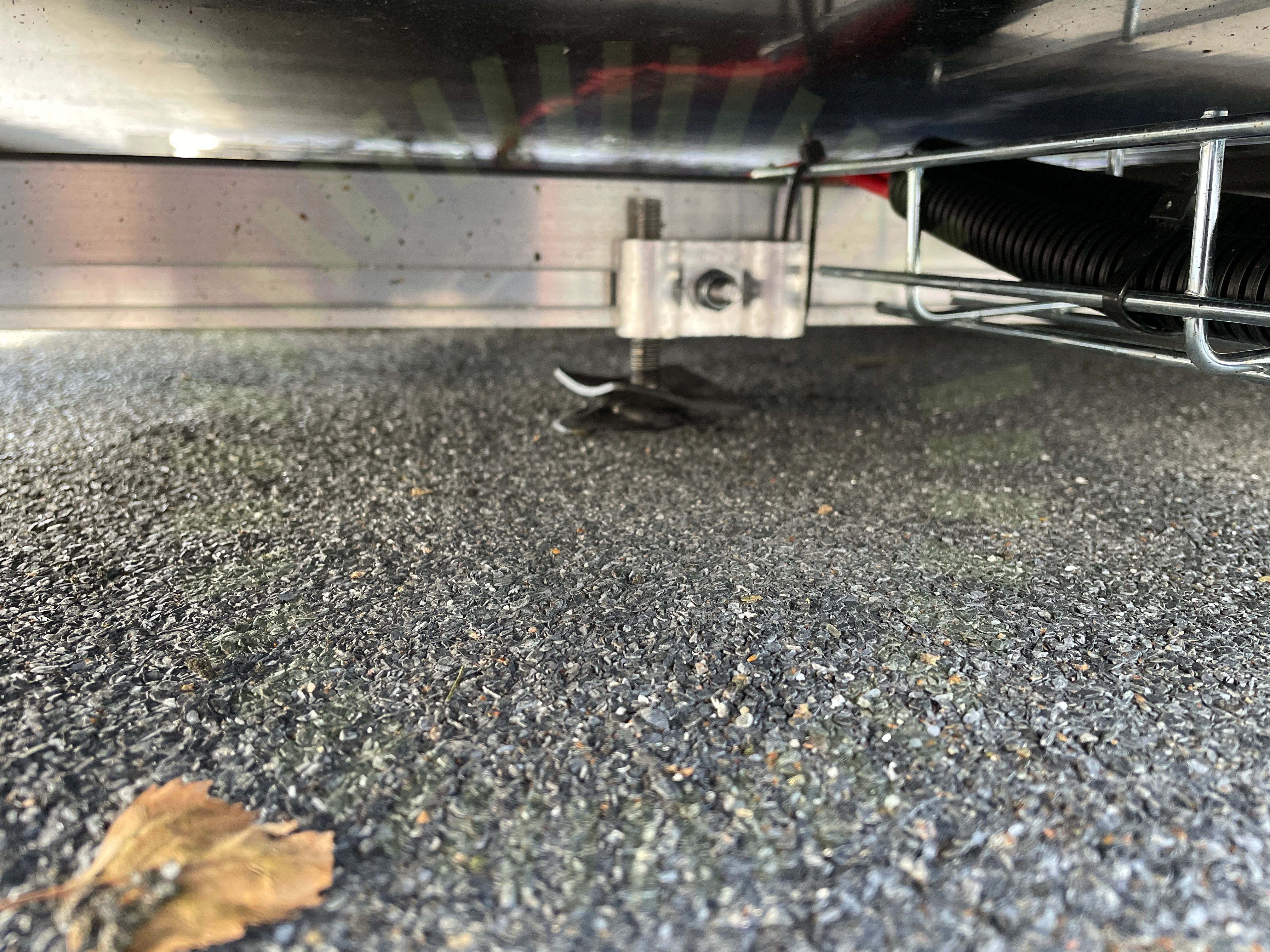

3.8 Tätskiktsplattor: Infästning

Inte godkänd

Fastsättning är ej utförd enligt Van der Valks anvisningar. Det är tydligt att annat material är använt för infästningen

Tillverkarens anvisningar

Godkända kontrollpunkter

7/16

MittklämmorShimsSkenor: SkarvSkadorSkarp kantSkenor: InfästningVäderbeständigt material

Ej tillgängligt vid besiktning

1/16

Skenor: Termisk brytpunkt
