Institutet för Solenergikvalitet

Besiktningsrapport

8.8
x

Installation genom

PPAM Solkraft

Datum

27 oktober 2023

Ort

Klockrike, Östergötlands län
Jordning av chassi
Förbindelse av kontakter
Kabelinföringar
89% godkända11% ej godkända

Om installationen

PanelerPPAM: Onyxium Nano
MontagesystemChiko: Tile Roof System Tulip Hook
VäxelriktareSMA: STP (12-25)-50
TillbehörSäkerhetsbrytare AC
PPAM Solkraft

Installerad av PPAM Solkraft som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Chiko: Tile Roof System Tulip Hook

Anmärkningar

2/24

2.1 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

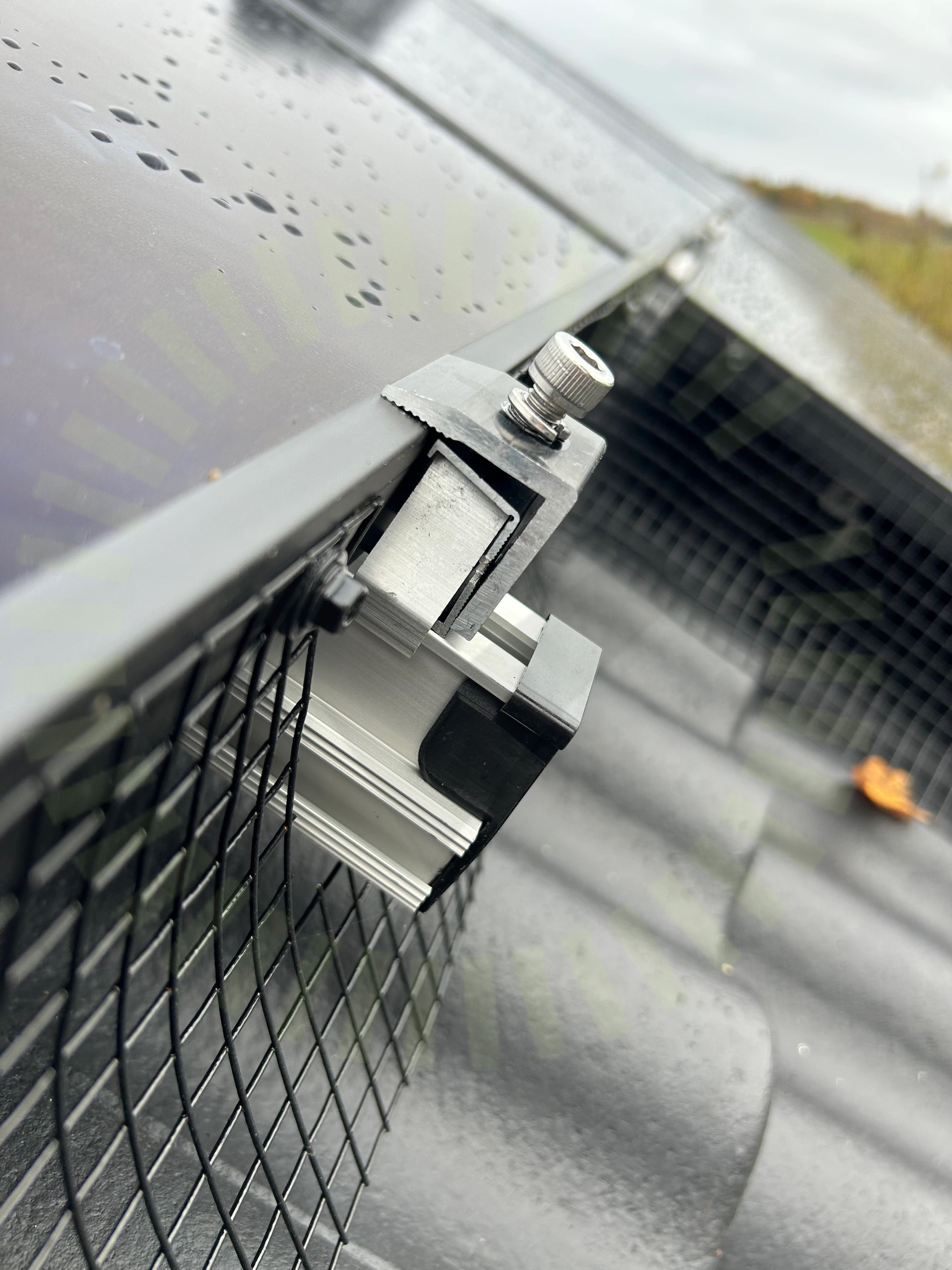

Ändklämmor

2.2 Ändklämmor

Inte godkänd

Ändklämmor är inte åtdragna.

Godkända kontrollpunkter

21/24
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramHöjdjusteringKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndTakets lutningTakkrokarnas CCTvådelad TakkrokUnderliggande takpannaVäderbeständigt material

Ej tillgängligt vid besiktning

1/24
Takgenomföring

PPAM: Onyxium Nano

Anmärkningar

4/15

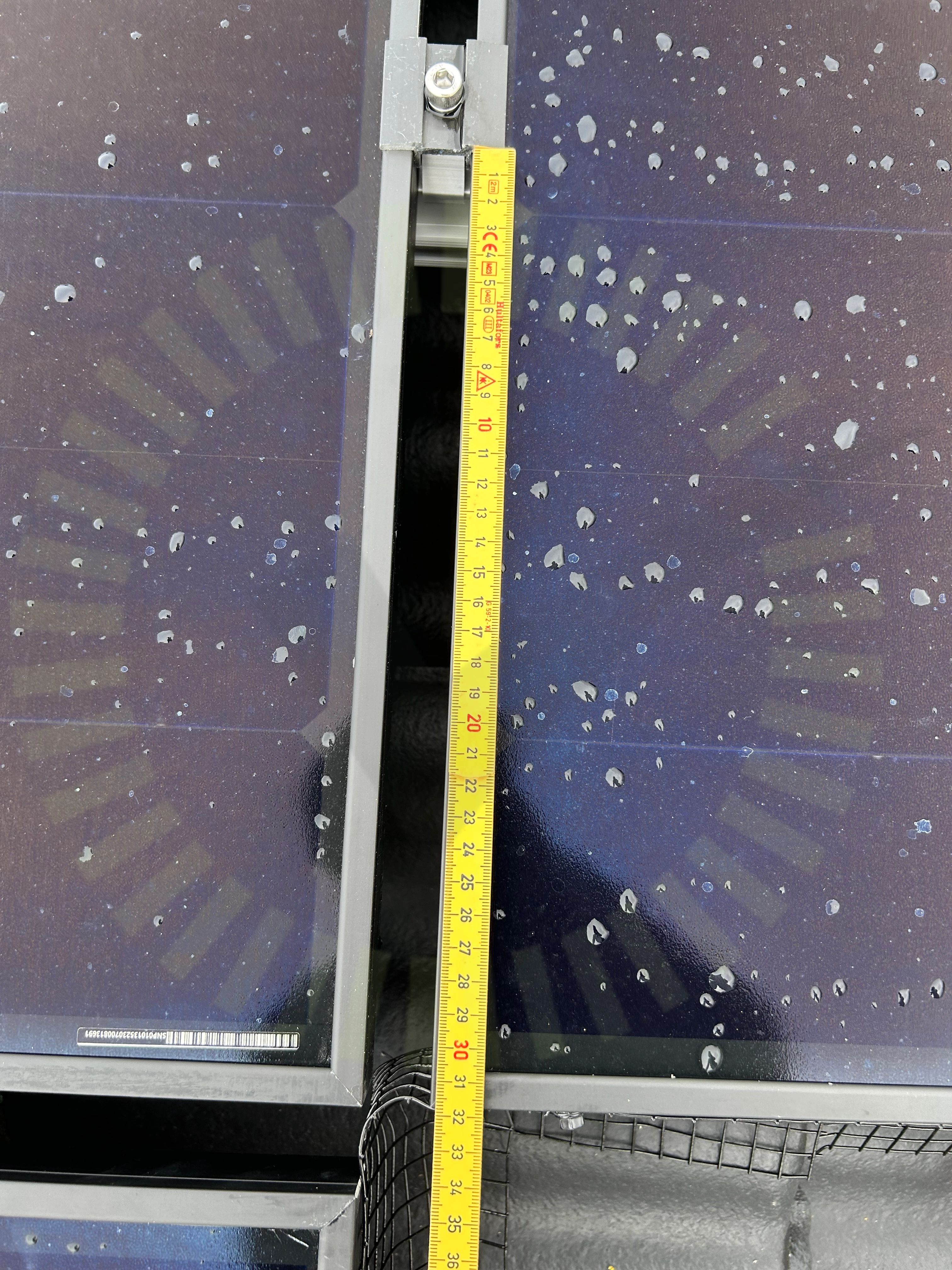

Fästenas placering

3.1 Fästenas placering

Inte godkänd

Underlag för klämzoner saknas.

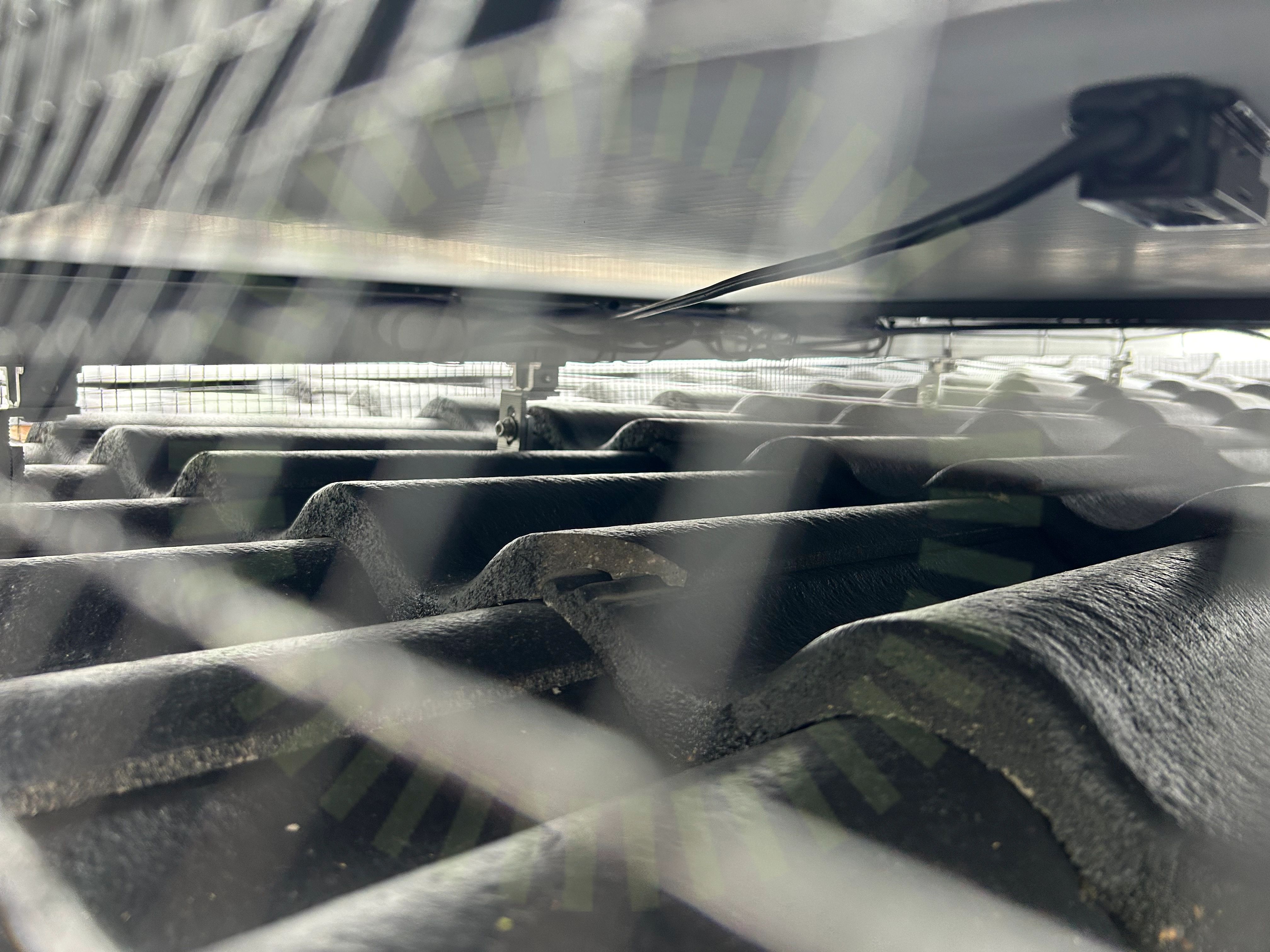

Panelkablaget generell böjradie

3.2 Panelkablaget generell böjradie

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

SS 436 40 00 (522.8.3)

3.3 Avsaknat underlag

Inte godkänd

Kund saknar underlag för panel. Manual finns inte tillgängligt.

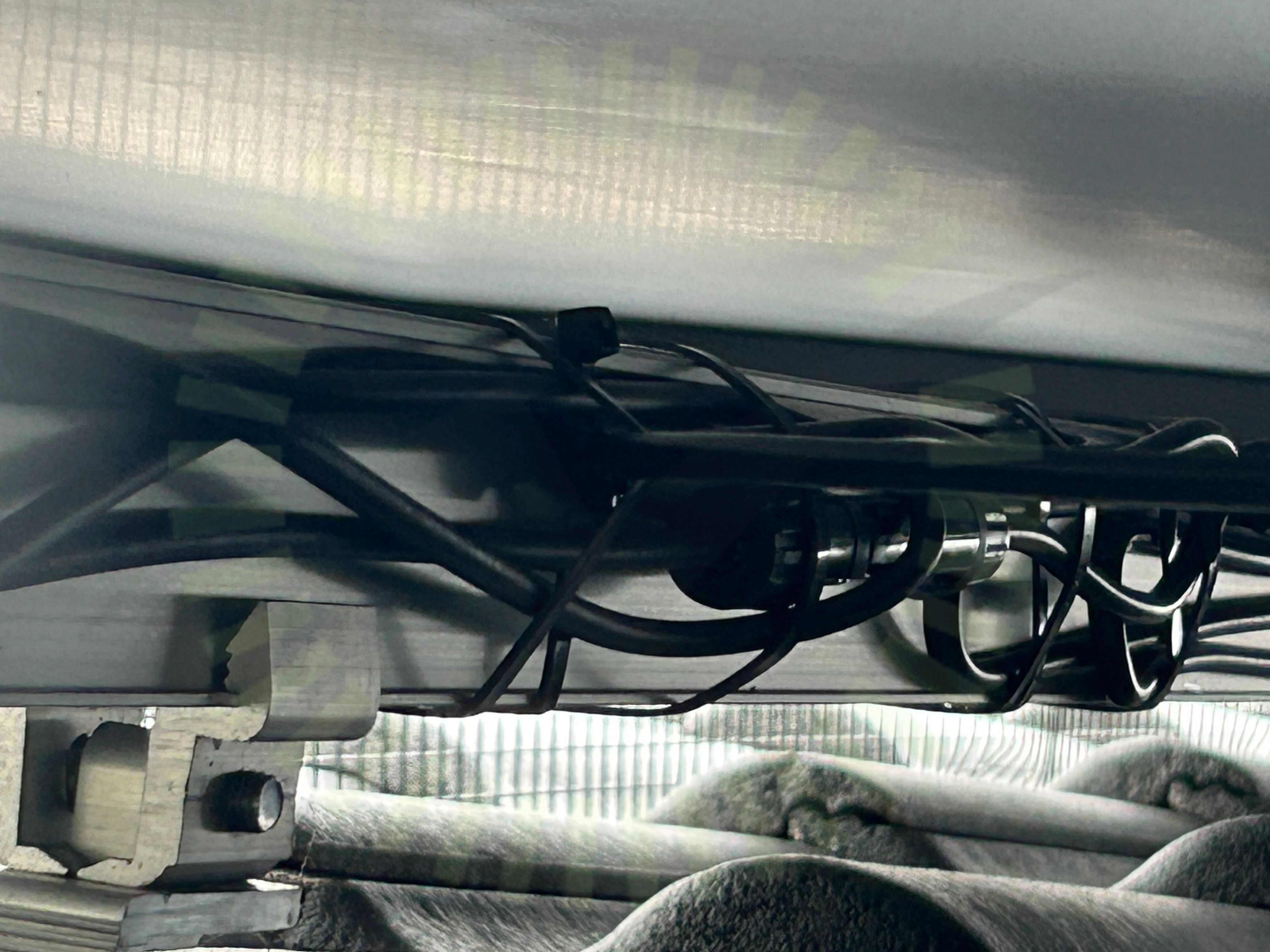

Förbindelse av kontakter

3.4 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00, 712.526

Godkända kontrollpunkter

11/15
DräneringshålFöremål mot bakstyckeKlämmornas överlappningKontaktdonPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

SMA: STP (12-25)-50

Anmärkningar

4/40

4.1 Huvudsäkring

Inte godkänd

Huvudsäkringen tål inte anläggningens effekt. Underlag för dynamisk eller statisk strypning av utmatande effekt saknas.

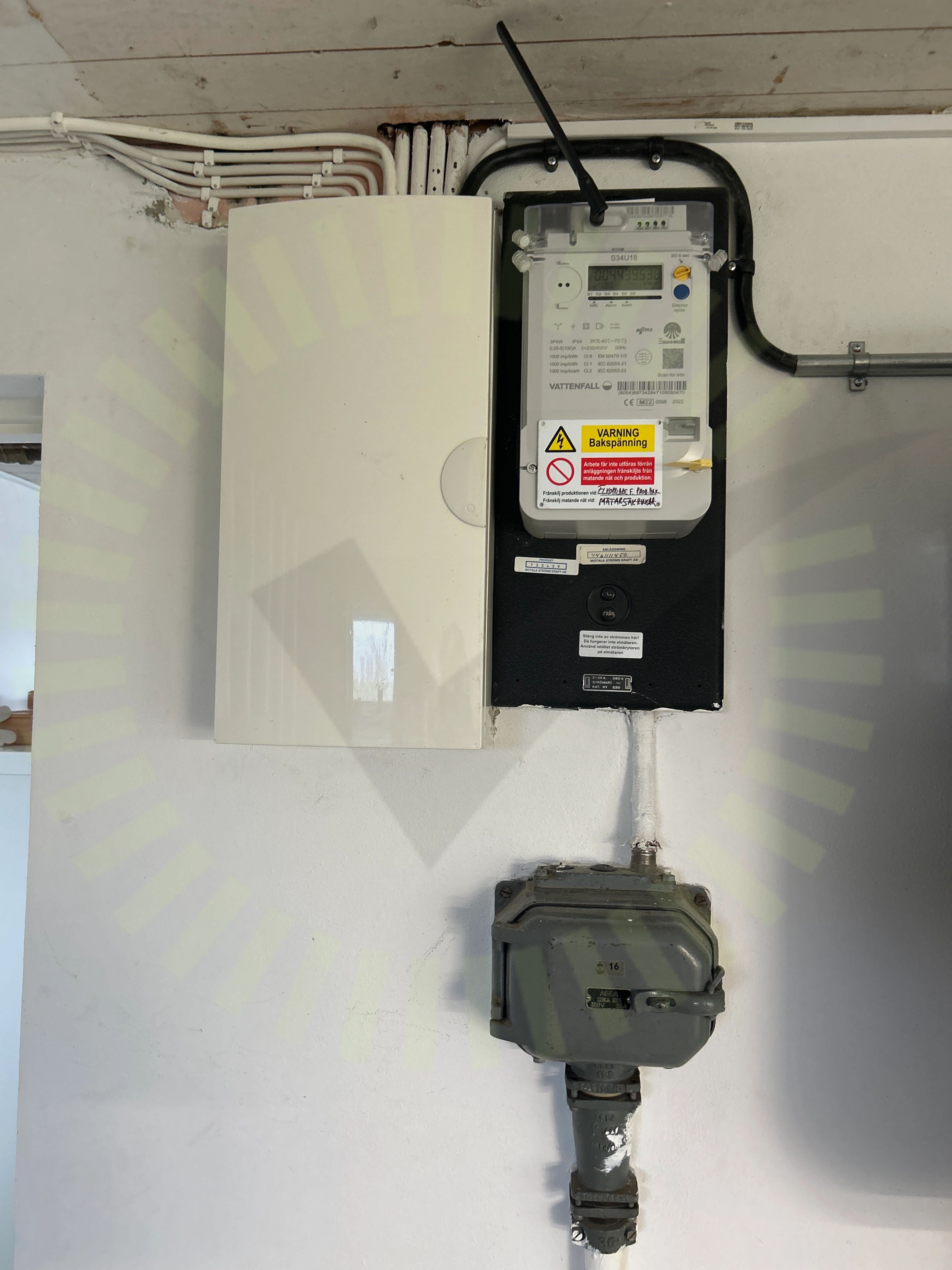

Informering av solceller

4.2 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)
Jordning av chassi

4.3 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

Operating manual, STPxx-50-BE-en-10, Sida 35

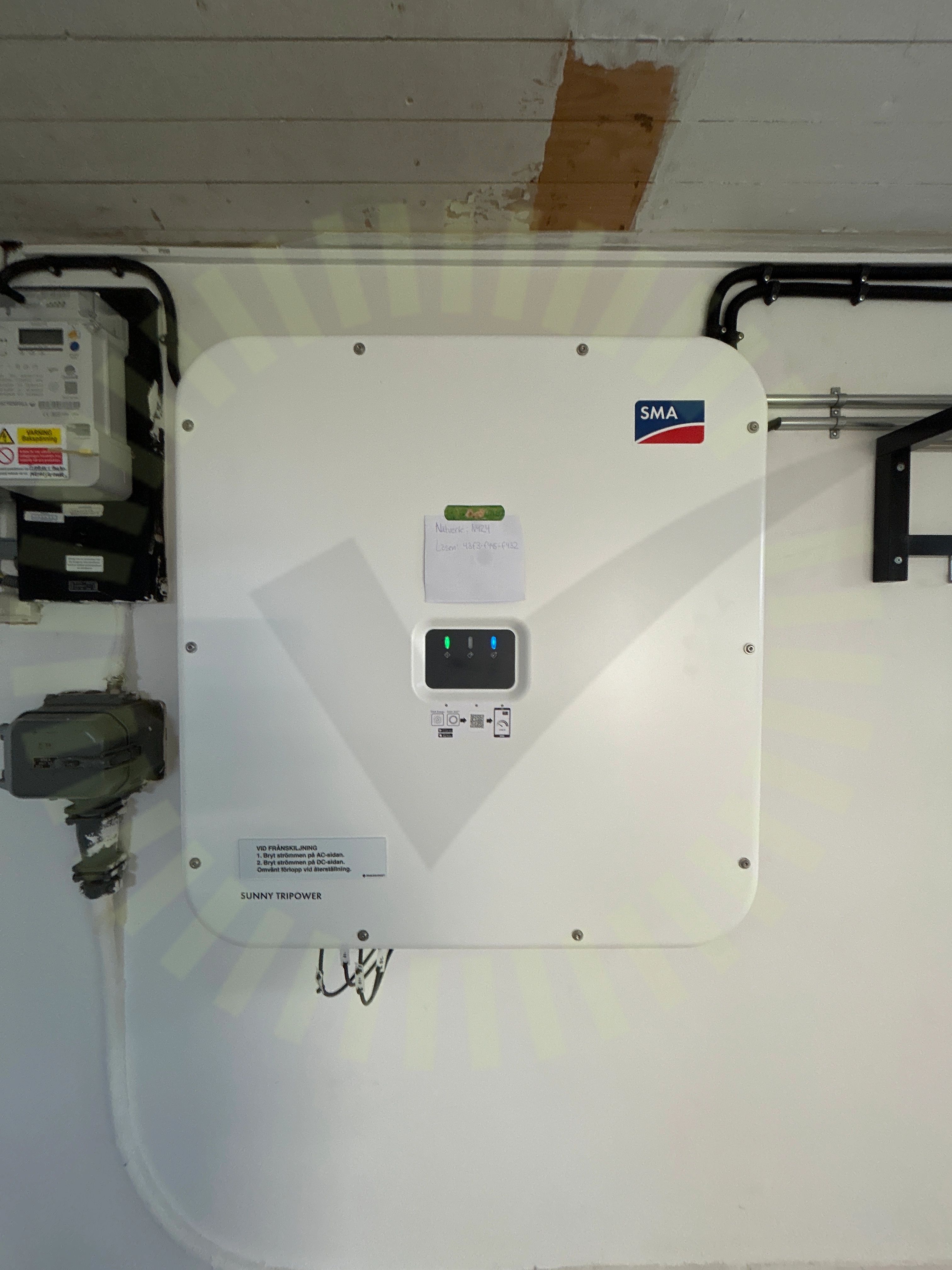

Varning för likspänning

4.4 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

36/40
AC BöjradieAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarIdentifieringInfästningKabeldimensioneringLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillförlitligt fästTillgänglighetVarning för backspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Säkerhetsbrytare AC

Anmärkningar

1/7

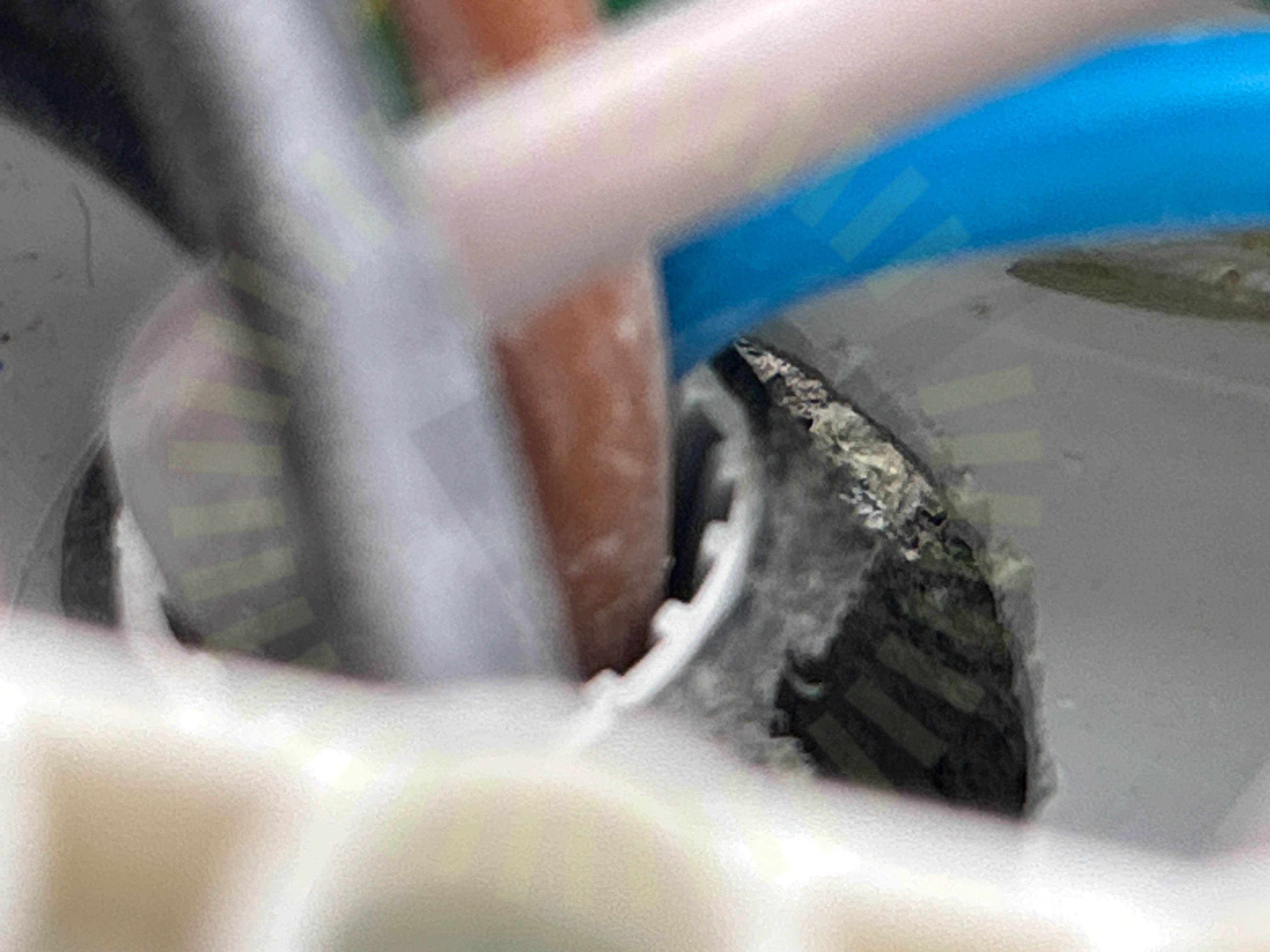

Kabelinföringar

5.1 Kabelinföringar

Inte godkänd

Kabelinföring är gjord på ett sätt som påverkar kapslingens IP-klassning negativt.

Godkända kontrollpunkter

6/7
Anslutningar i brytareEgenskaperIdentifieringInfästningPlacering SäkerhetsbrytareSkada vid brytare
