Besiktningsrapport

9.2

Installation genom

Takkraft

Datum

14 oktober 2025

Ort

Huddinge, Stockholms län

AC kablage förläggning

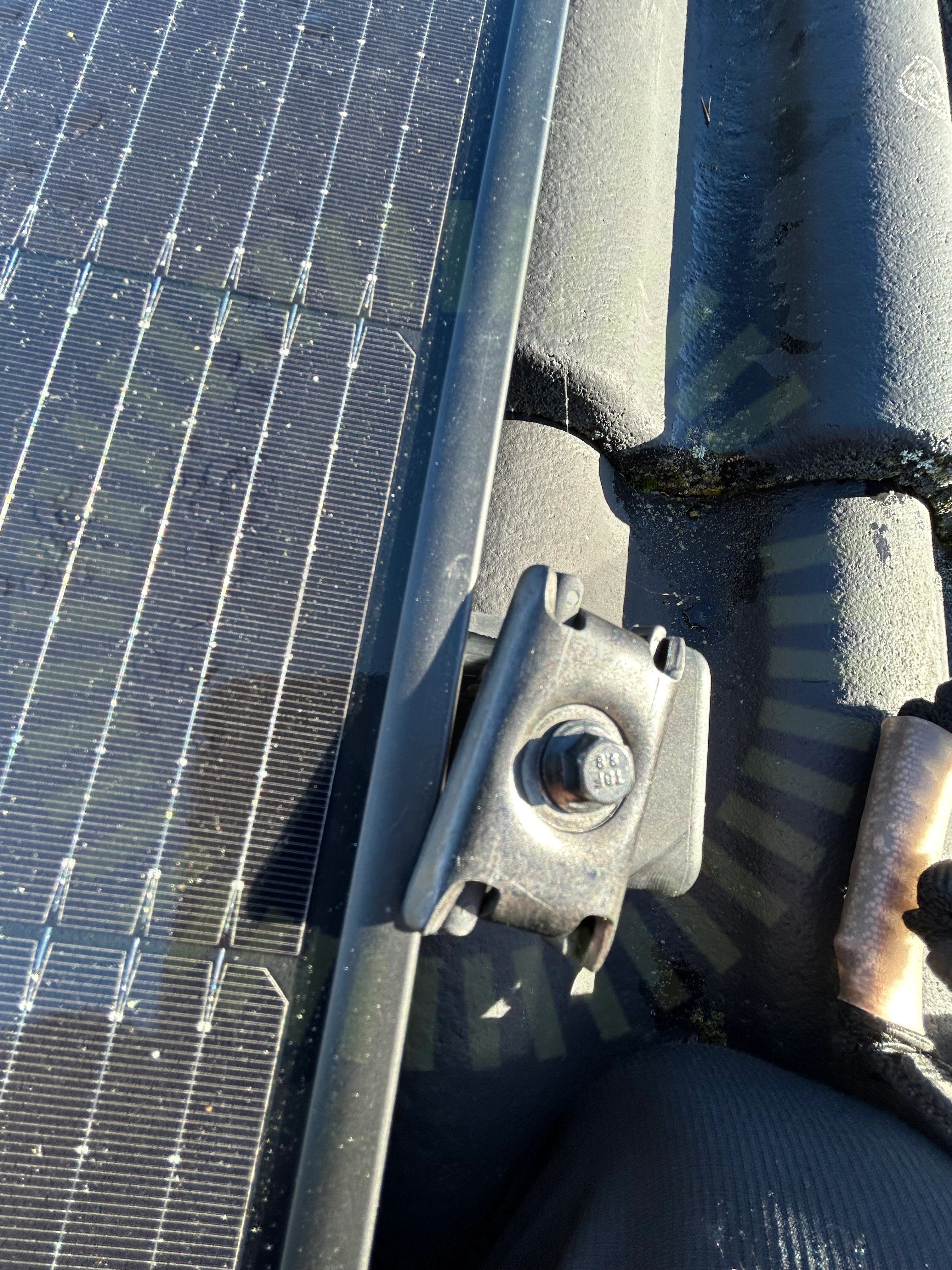

Ändklämmor

Förskruvning

93% godkända7% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10RT-B60HBB

MontagesystemMAFI: Roof Tile Bracket Läktfästen

BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP

TillbehörEastron: Sigen Sensor TP-CT120-DH

TillbehörUndercentral

Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Batteri

Godkända kontrollpunkter

5/5

KåporPlacering bärighetSammansättning av komponenterSkadorTillgång till batteriet

Smartmätare

Godkända kontrollpunkter

5/6

Anslutning av CT klämmorFastsäkring av produktMatning till smartmätareSignalkabel till växelriktarenSkador signalkablage

Ej tillgängligt vid besiktning

1/6

Placering av CT klämmor

Tak 1: DMEGC: DM(XXX)M10RT-B60HBB

Godkända kontrollpunkter

17/19

Avstånd till havAvstånd till ytaDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

2/19

Förbindelse av kontakterKontaktdon

Tak 1: MAFI: Roof Tile Bracket Läktfästen

Anmärkningar

3/19

5.1 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

5.2 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas vid besiktning. Underlag för att kontrollera krokarnas korrekta avstånd till varandra är inte tillgängligt.

Snö- och vindlastberäkning

5.3 Ändklämmor

Inte godkänd

Ändklämmor är inte åtdragna.

MAFI Solar Montagehandbok 2023 Rev G, Sida 10

Godkända kontrollpunkter

14/19

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeluppfästningLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndUnderbyggnadVäderbeständigt material

Ej tillgängligt vid besiktning

2/19

PotentialutjämningsledareTakgenomföring

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/37

8.1 AC kablage förläggning

Inte godkänd

Förläggning av AC kablage förhindrar korrekt förslutning av kapsling i mätarskåp.

8.2 Förskruvning

Inte godkänd

Förskruvningen är inte installerad enligt tillverkarens anvisningar. Låsskruv är inte åtdragen.

SigenStor- Series Installation Guide_EN, Version: 05, Sida 26

Godkända kontrollpunkter

32/37

AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max StrömDubbel matningEnkelisolerade ledareFastsäkring av produktGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

3/37

DC Max SpänningDC Min SpänningSträngdesign
