Institutet för Solenergikvalitet

Besiktningsrapport

8.1
x

Installation genom

Sun4Energy

Datum

7 mars 2023

Ort

Norrtälje, Stockholms län
Punktbelastning
Takkrokarnas CC
Klämmornas placering
84% godkända16% ej godkända

Om installationen

PanelerJinko:Tiger Neo N-type 54HL4-B 400-420W
MontagesystemESDEC Lutande tegeltak
VäxelriktareGroWatt: MOD 3-10KTL3-XH
TillbehörElmaterial: Kapsling
Sun4Energy

Installerad av Sun4Energy som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

4/5

1.1 Avtal

Överenskommelse

Avtal säger growatt mod 7000tl3-x, men det är en growatt mod 10ktl3-xh monterad. Även en annan panel från jinko. Panelbytet har kund blivit informerad om.

Avtal
Dokumentation

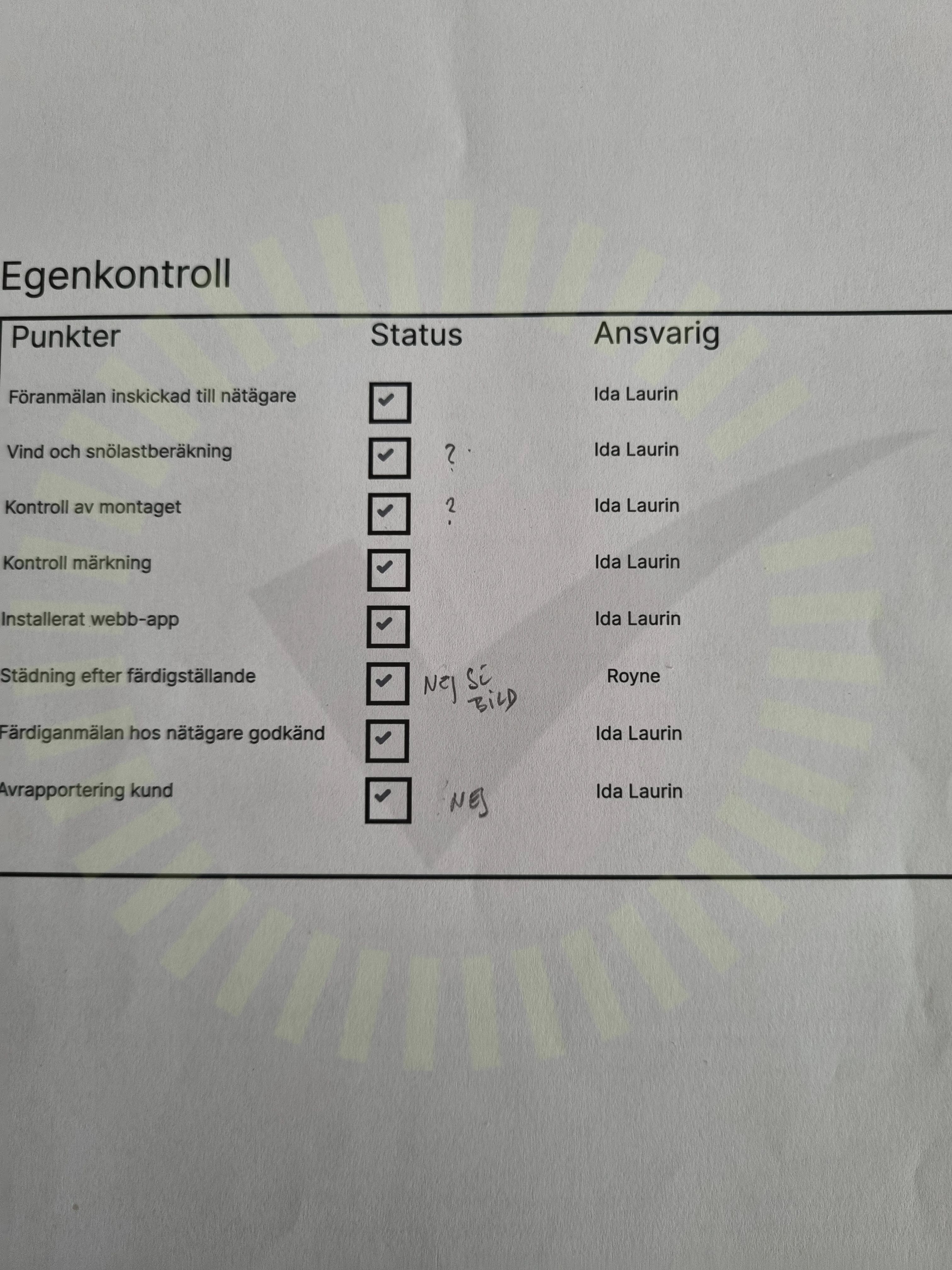

1.2 Dokumentation

Inte godkänd

kund har ej fått den dokumentation eller att de moment som företaget säger att de har utfört. Så som lastberäkning, avrapportering till kund, städning på plats och kontroll av montaget.

1.3 Strängschema

Inte godkänd

Strängschema saknas för projektet.

ELSÄK-FS 2022:1 (3 kap. § 6)
Övrigt

1.4 Övrigt

Inte godkänd

sopor, kartonger kvarlämnad på plats

Godkända kontrollpunkter

1/5
Mätprotokoll DC

Kapsling

Godkända kontrollpunkter

9/9
BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan

Tak 1, ESDEC Lutande Panntak

Anmärkningar

9/28
Kabeluppfästning

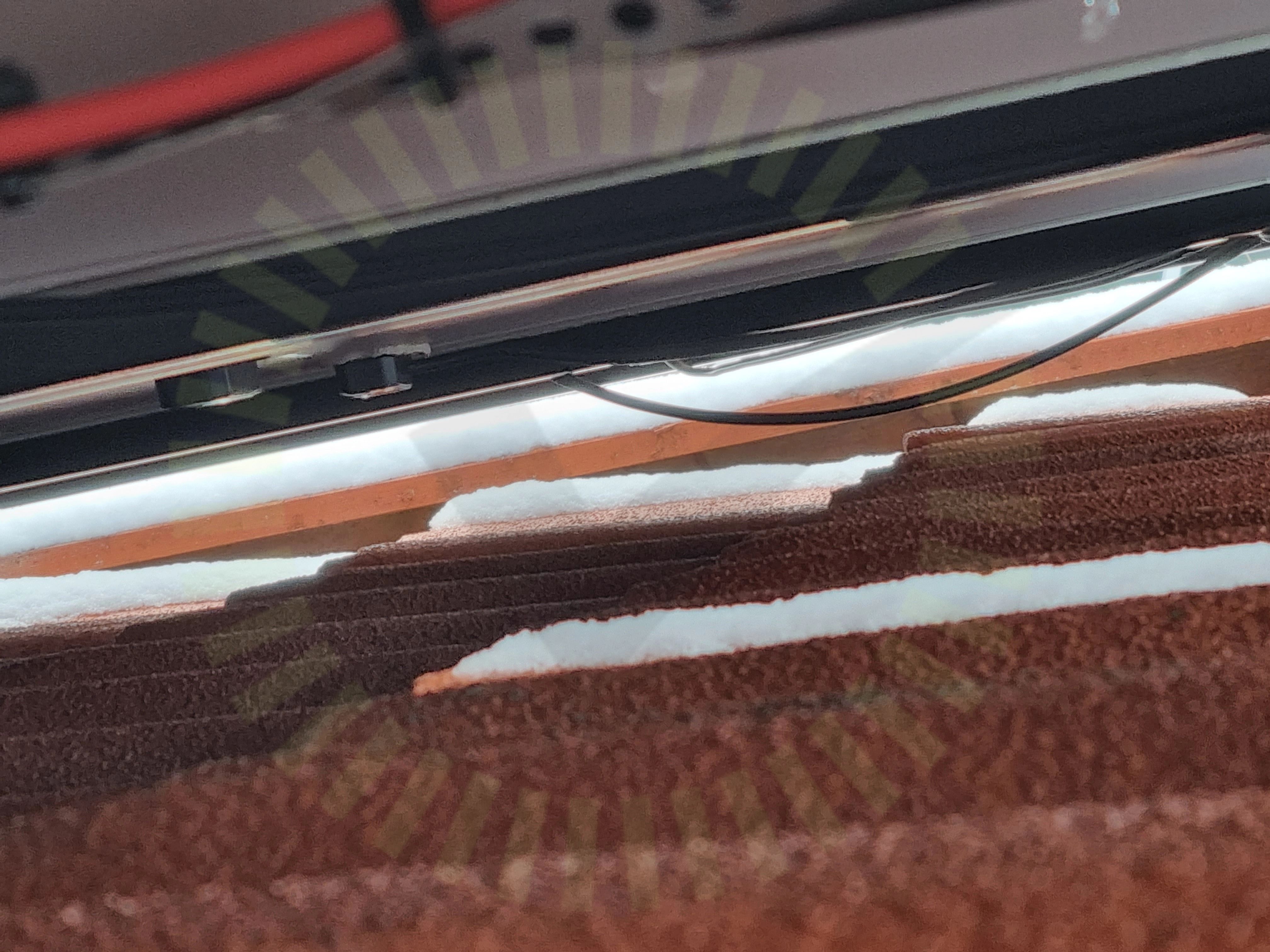

3.1 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablage skadas över tid. Kablage hänger ner på övre raden det vänstra panelfältet.

SS 436 40 00 (712.521.101 och 522.8.4)
Panelstorlek

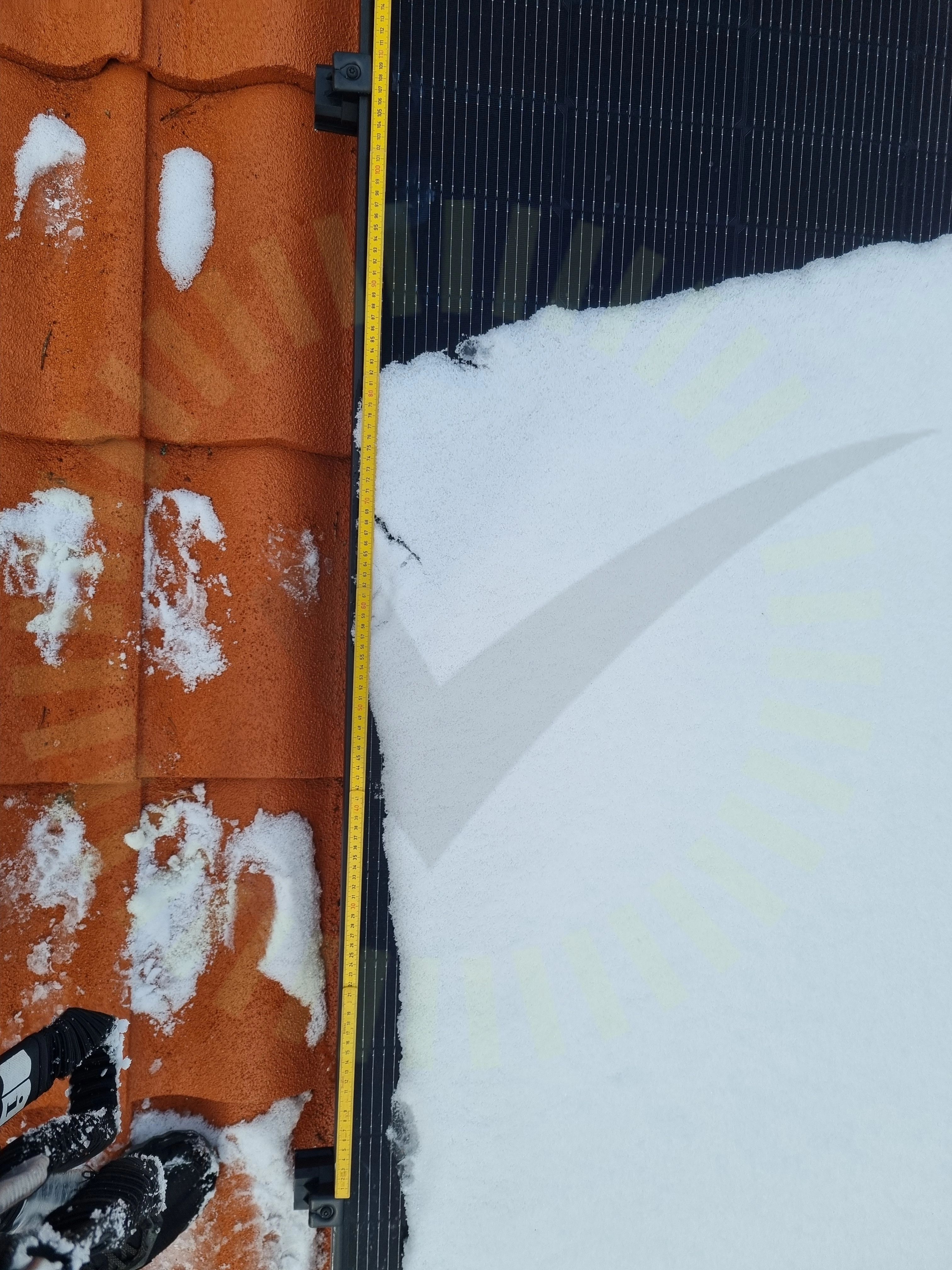

3.2 Panelstorlek

Inte godkänd

Saknas lastberäkning, uppmätt avstånd mellan skenor 1050mm

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 1
Takgenomföring

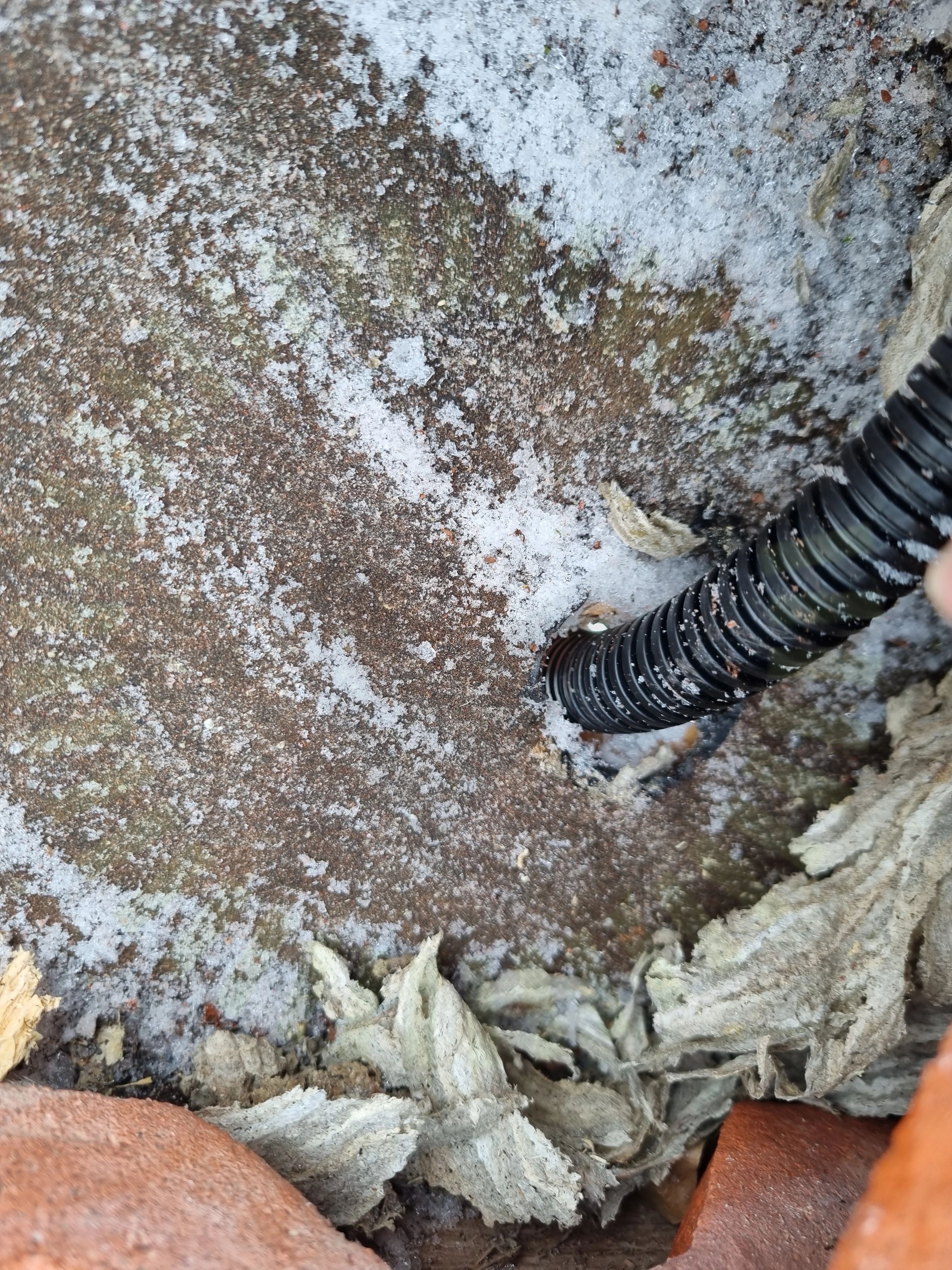

3.3 Takgenomföring

Inte godkänd

Takgenomföring är inte tillfredställande utförd.

Skenans utstick för klämma

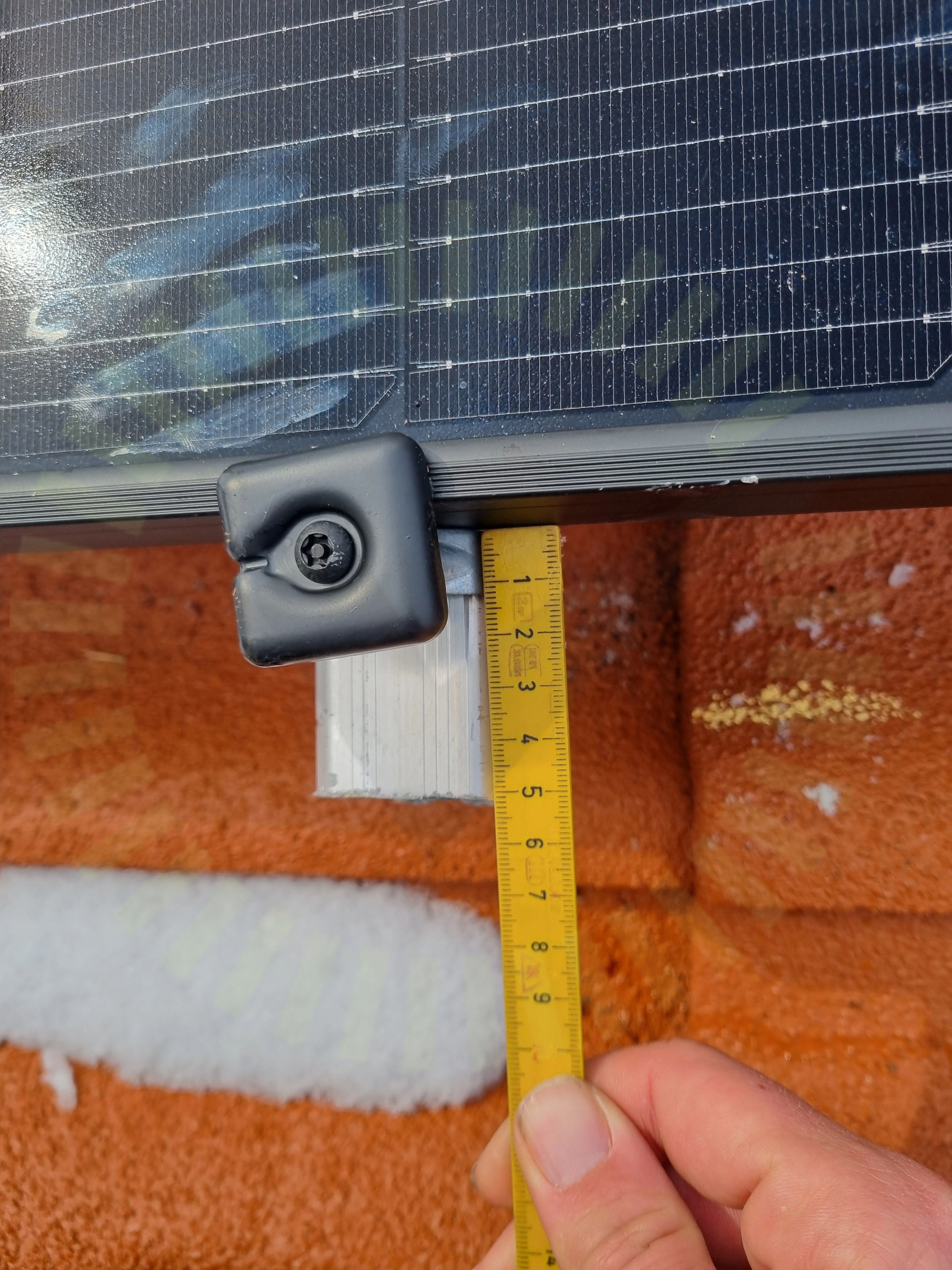

3.4 Skenans utstick för klämma

Inte godkänd

En skena saknar slutfäste och sticker ut 50mm

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23
Skenornas överhäng

3.5 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25
Säkerhetsavstånd

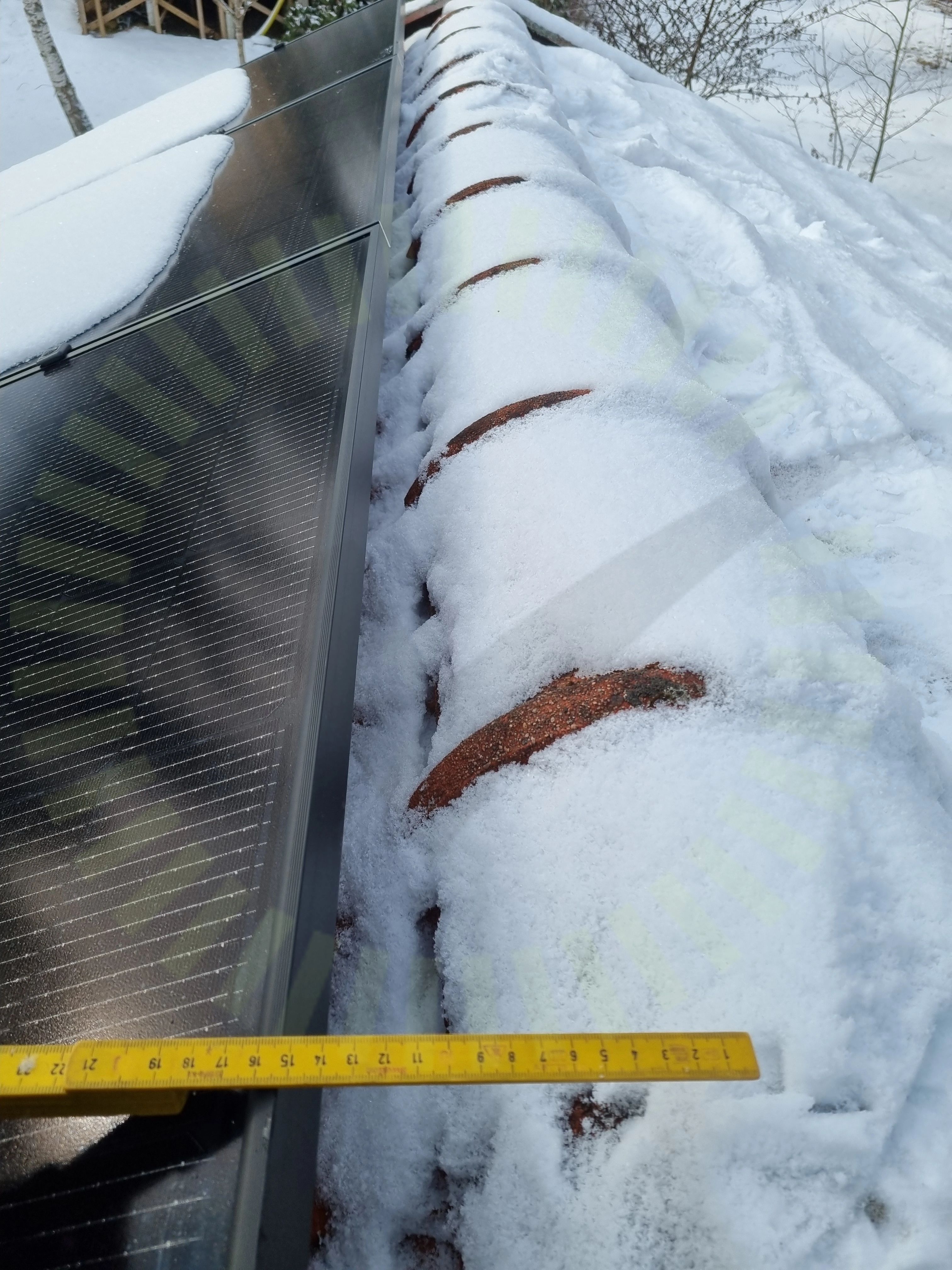

3.6 Säkerhetsavstånd

Överenskommelse

150mm från nock men kund är medveten om det för att kunna få plats med panelfält.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.

3.7 Snö- och Vindlastberäkning

Inte godkänd

Saknas lastberäkning vid besiktning

Tillverkarens montageanvisningar

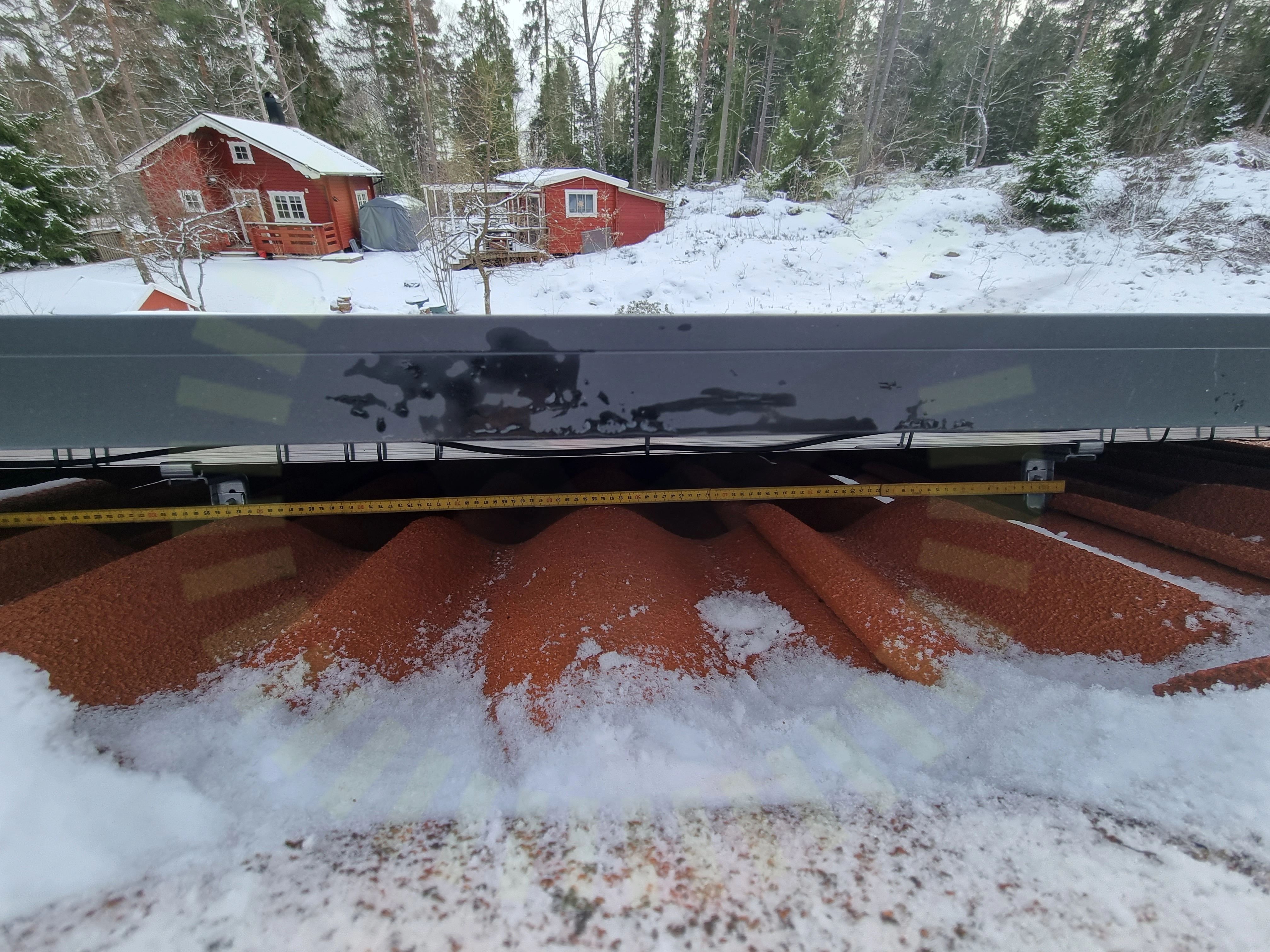

Takkrokarnas CC

3.8 Takkrokarnas CC

Inte godkänd

Saknas lastberäkning uppmätt 900cc och 300- 450cc på kanter.

Snö- och vindlastberäkning
Ändklämmor

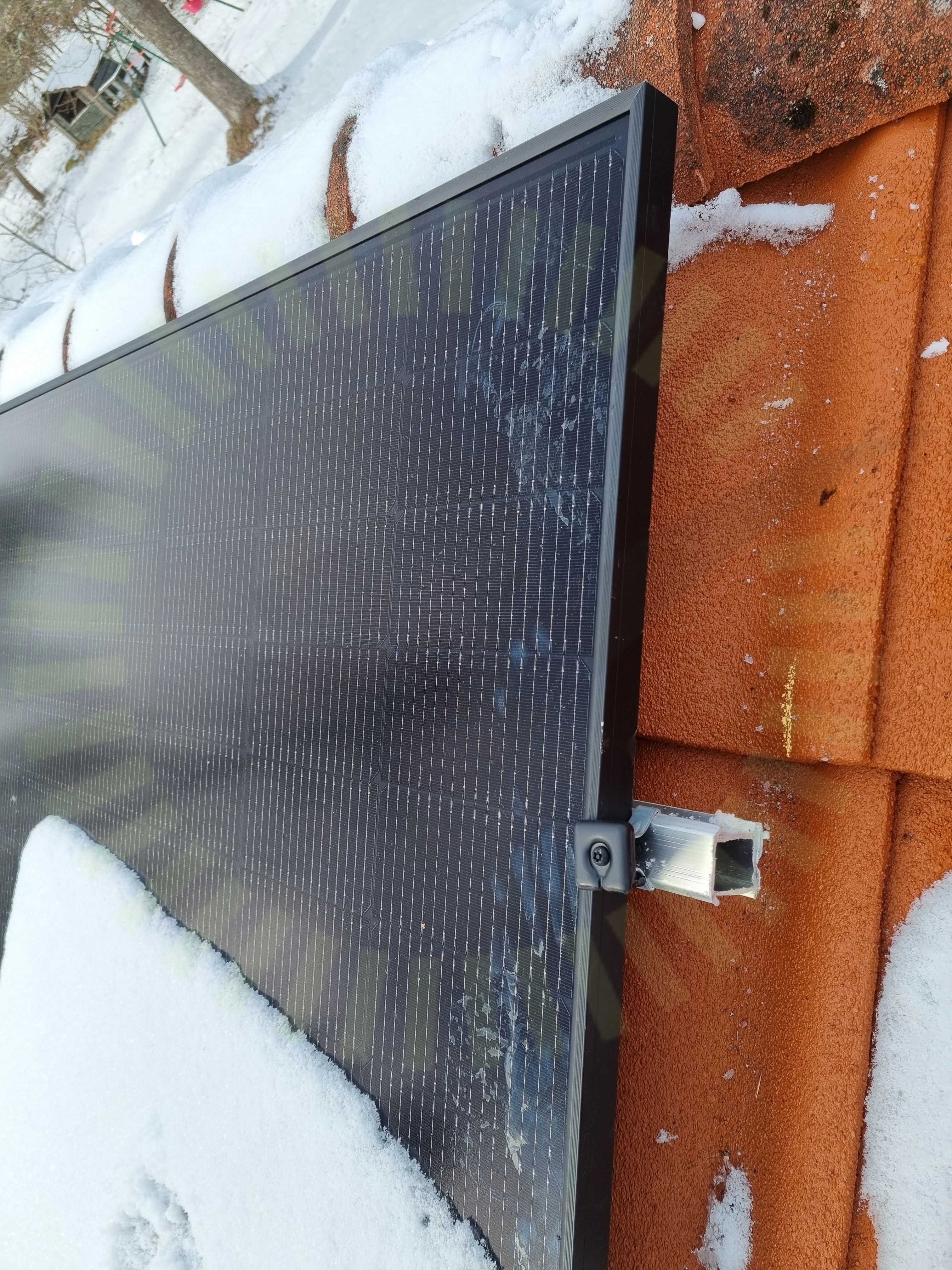

3.9 Ändklämmor

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar.

Godkända kontrollpunkter

19/28
Använd skruv för klämmaDräneringshål pekar neråtFrämmande materialKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdShimsSkada på klämmorSkadorSkarp kantSkenornas infästningSkenskarvarSkyddTakets lutningTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt material

Tak 1, Jinko:Tiger Neo N-type 54HL4-B 400-420W

Anmärkningar

3/17
Klämmornas storlek

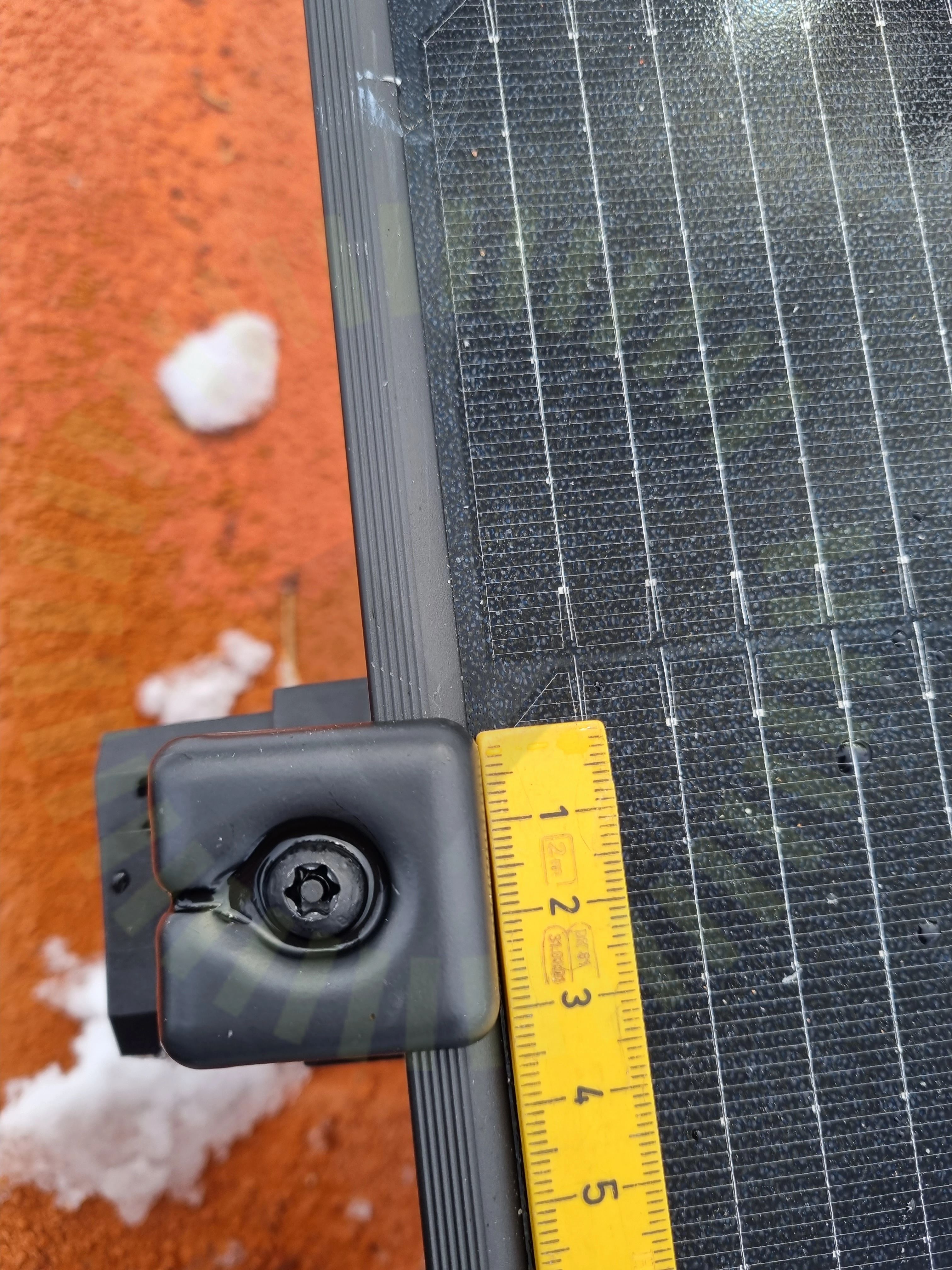

4.1 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen.

Installation Manual Jinko (IEC) updated version-2023.02.03. sida 11.

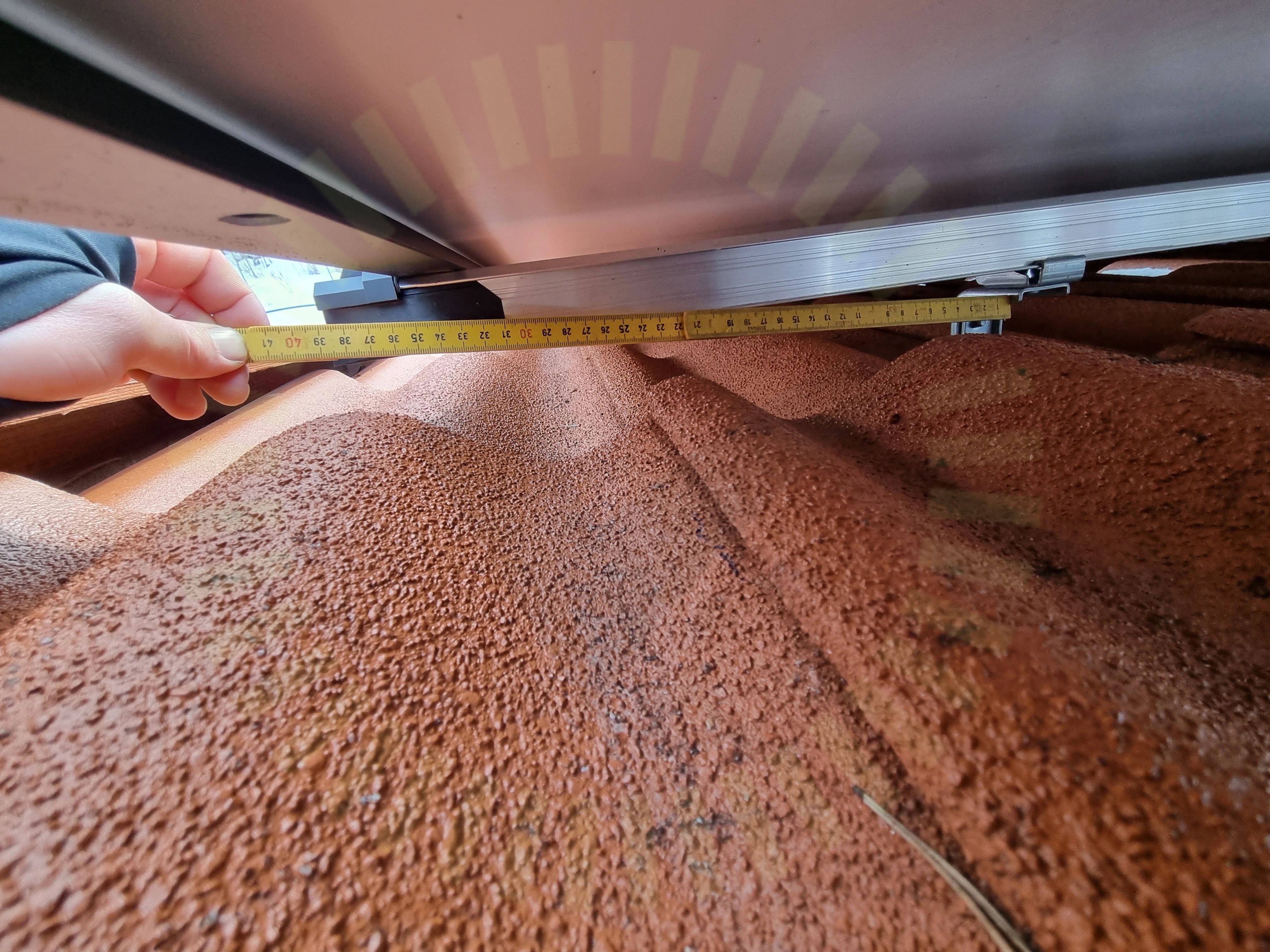

Klämmornas placering

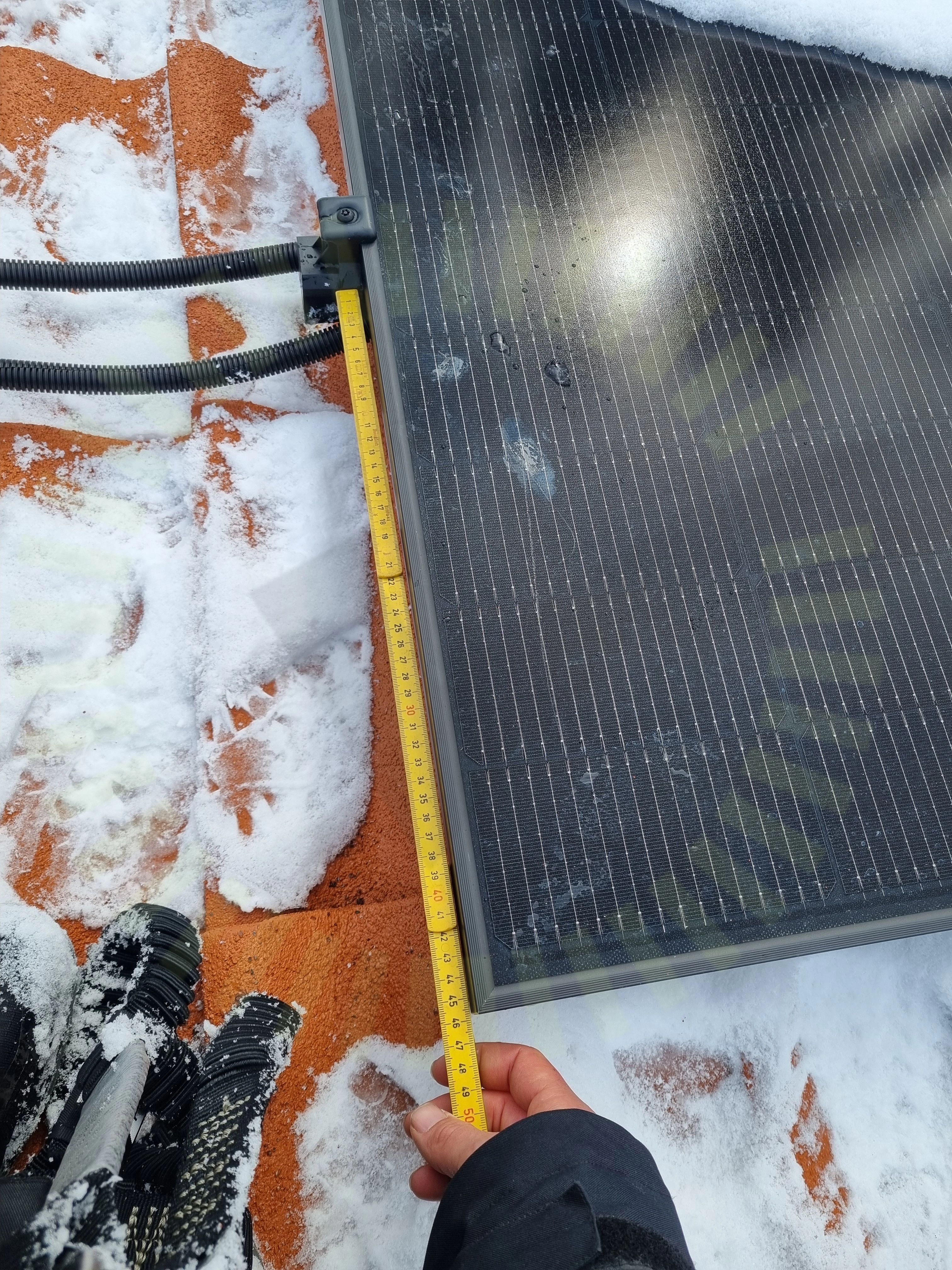

4.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

Punktbelastning

4.3 Punktbelastning

Inte godkänd

Finns bilder på montörer som står på panelerna under montage, inga synliga skador. På en av panelerna har snö smält mer än de andra, möjlig hotspot.

Godkända kontrollpunkter

14/17
Avstånd till havetDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontakterKopplingslådaPanelkablagets böjradiePanelramar separeradeSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning

Varselmärkning

Anmärkningar

1/4
Varning för likspänning

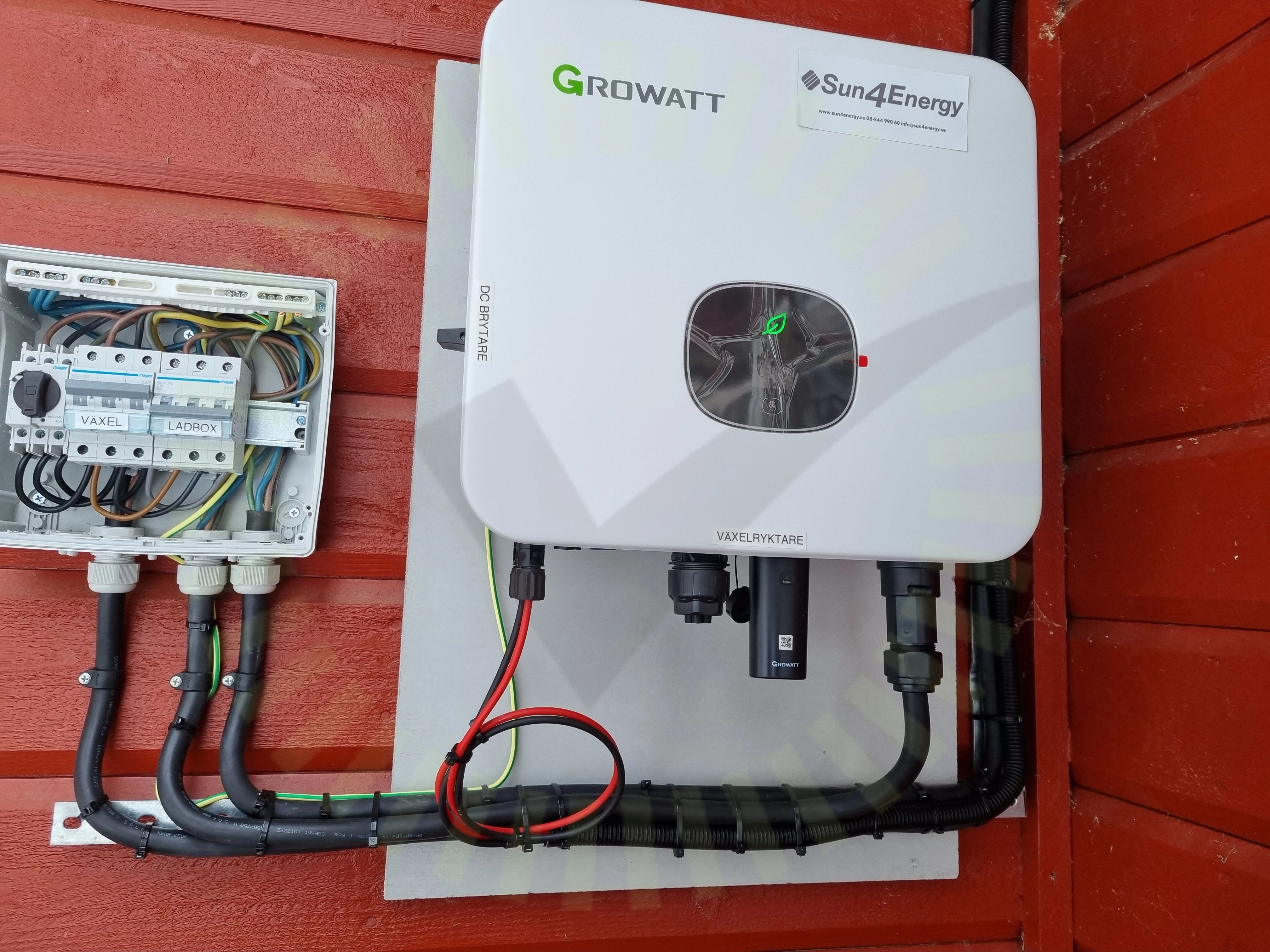

5.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4
Informering av solcellerTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

2/29
AC Genomföringar

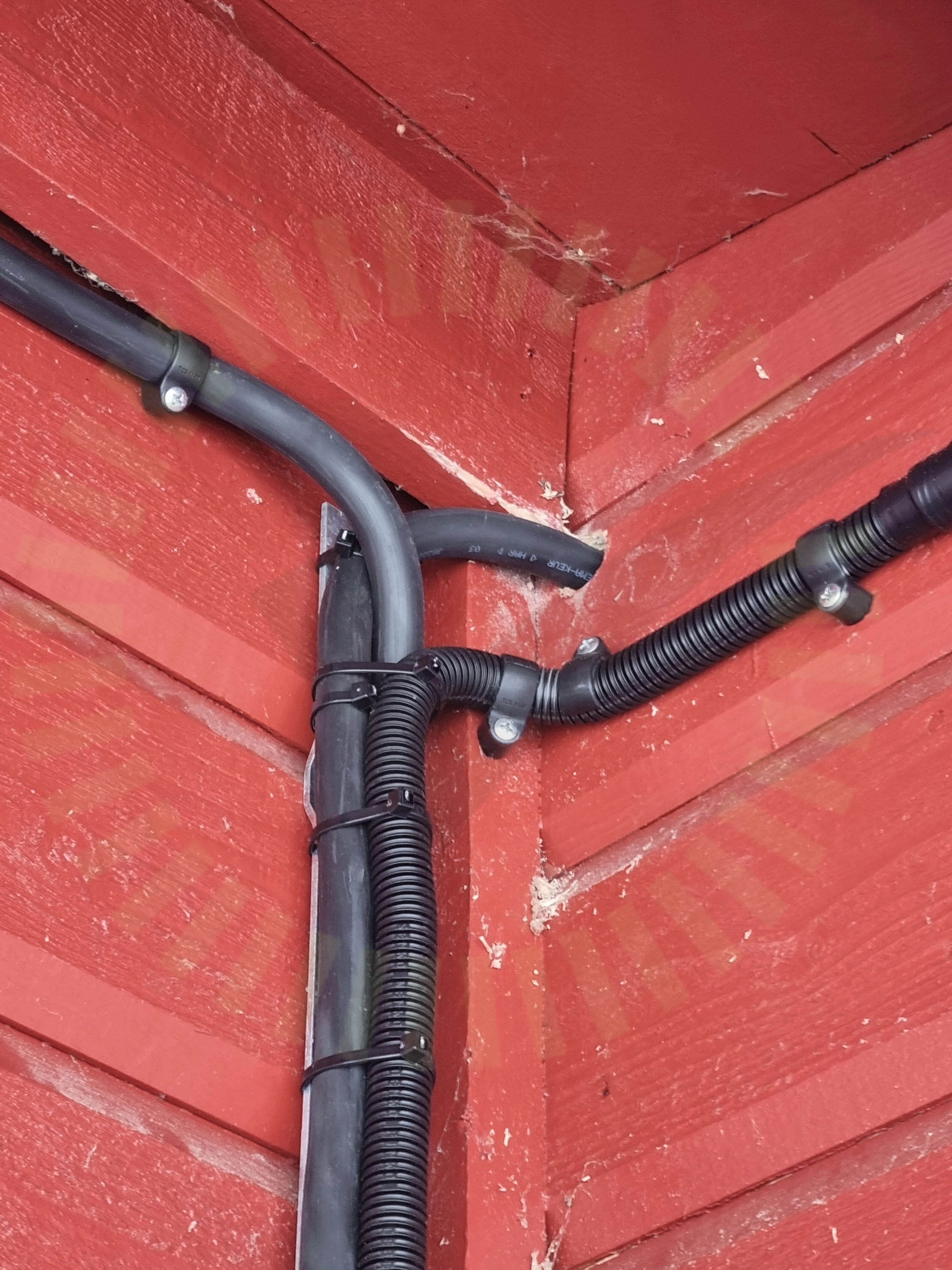

6.1 AC Genomföringar

Överenskommelse

Ej tätat genom vägg till undercentral inne i huset, övernskommet med kund, som har blivit ersatt

SS 436 40 00 (527.2.1)
Avstånd närliggande objekt

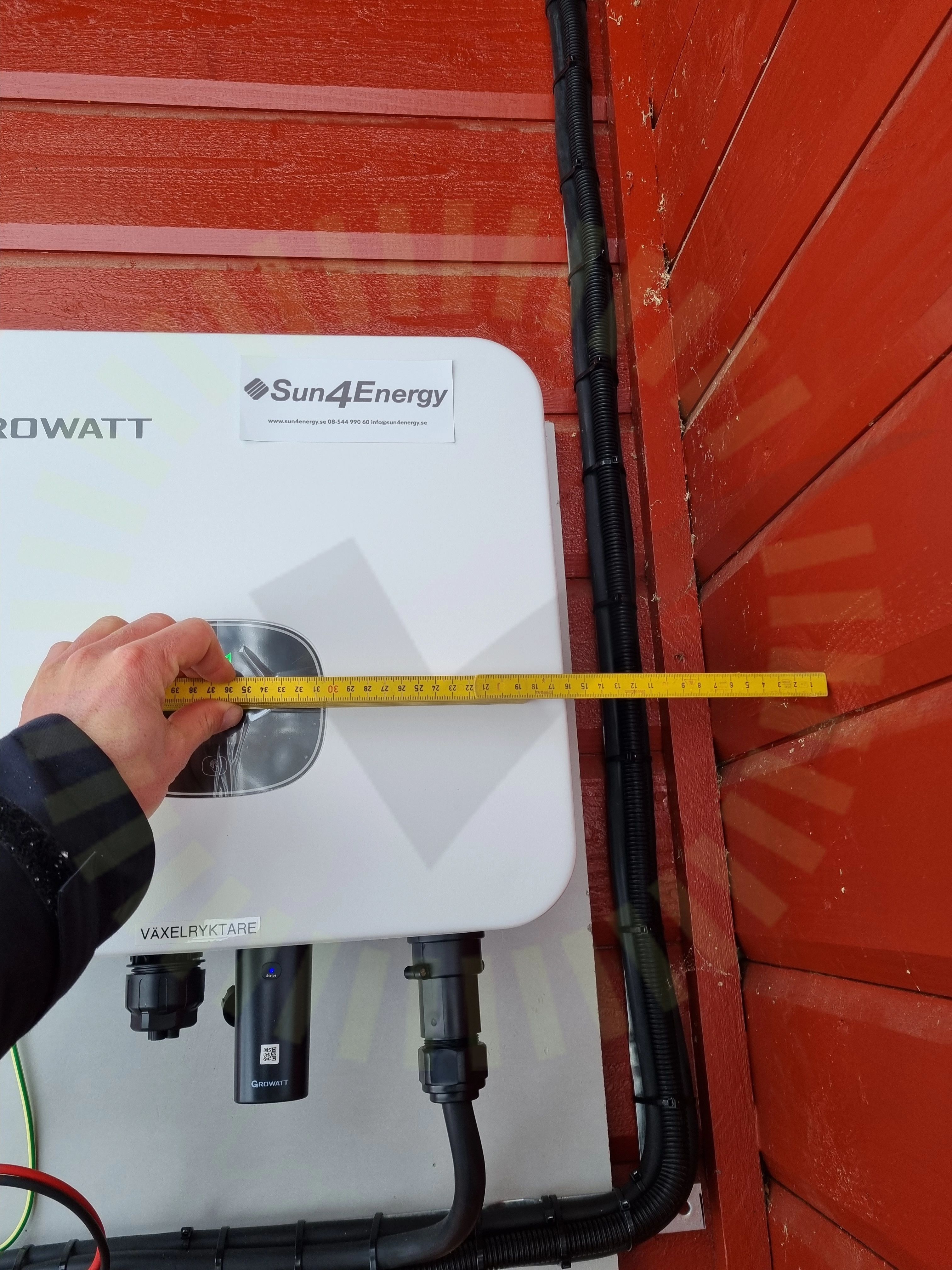

6.2 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

GroWatt User Manual XH EN 202206, Sida 12

Godkända kontrollpunkter

27/29
AC Anslutning VäxelriktareAC BöjradieAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInfästningJordning av chassiLedare fastspändaMärkningSäkringsdimensionVentilationVäderskyddVäxelriktarens IP klassning
