Besiktningsrapport
9.4
Installation genom
Takkraft
Datum
18 april 2024
Ort
Hässelby , Stockholms län
Fästens placering
Skenornas infästning
Kabeluppfästning
+ 2
95% godkända
5% ej godkända
Om installationen
Paneler
DMEGC: DM(XXX)M10T-54HST/HBT
Montagesystem
Nordmount Panntak: Bärläkt
Växelriktare
Huawei: SUN2000-(3-10KTL)-M1
Tillbehör
Säkerhetsbrytare AC
Tillbehör
Undercentral
Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Säkerhetsbrytare AC
Anmärkningar
1/7

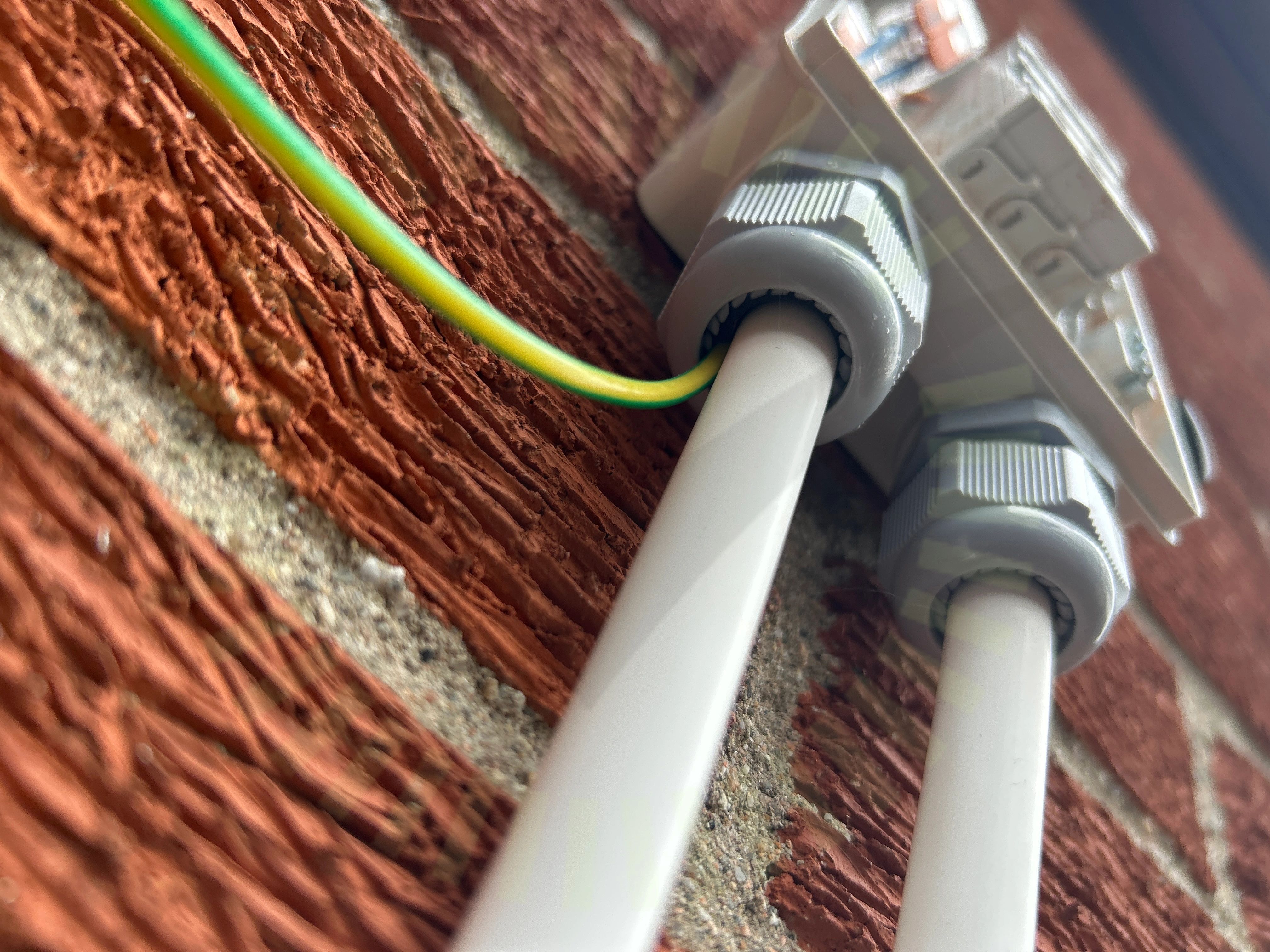

2.1 Kabelinföringar
Inte godkänd
Förskruvning avsedd för en kabel har två kablar i sig.
Godkända kontrollpunkter
6/7
Anslutningar i brytare
Egenskaper
Identifiering
Infästning
Placering Säkerhetsbrytare
Skada vid brytare
Tak 1, DMEGC: DM(XXX)M10T-54HST/HBT
Anmärkningar
1/18
3.1 Fästens placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
DMEGC Photovoltaic Modules Installation Manual, Ver: 202311, Sida 14
Godkända kontrollpunkter
17/18
Avstånd till hav
Avstånd till yta
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Förläggning DC kontakter
Klämmans överlappning
Klämmornas storlek
Kontaktdon
Kopplingslåda böjradie
Panelkablagets böjradie
Panelramar separerade
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
4/25

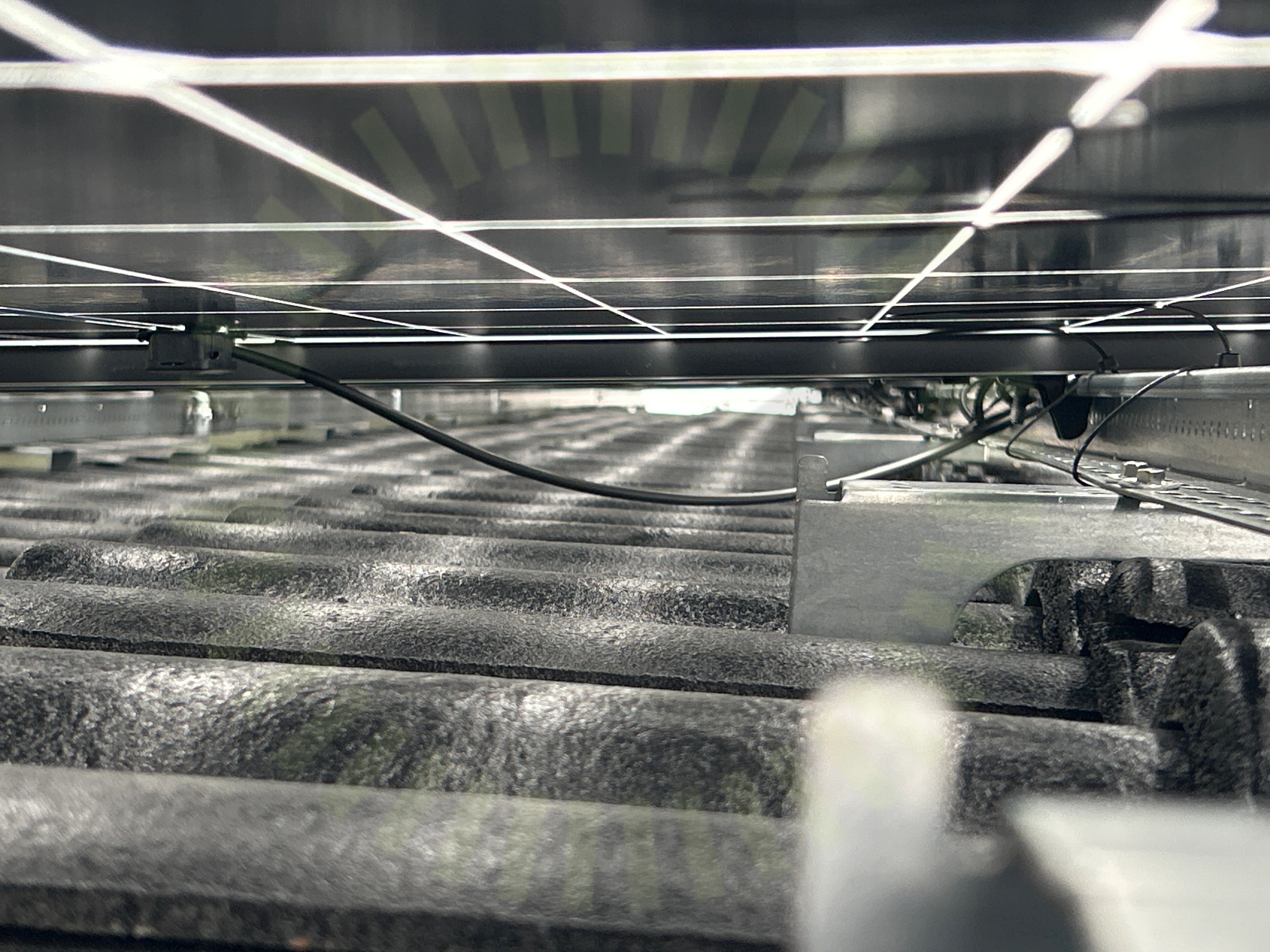

4.1 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)

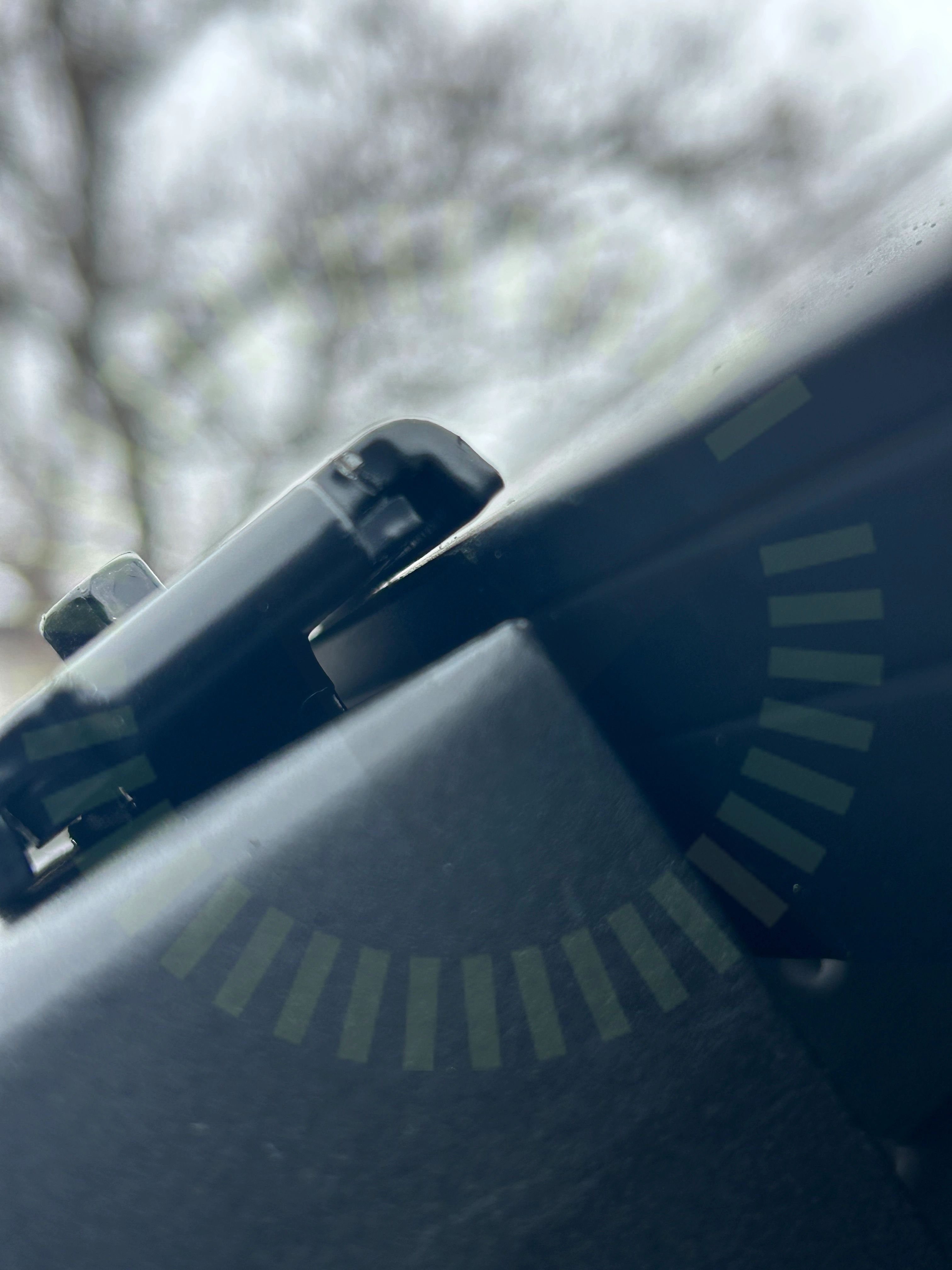

4.2 Ändklämmor
Inte godkänd
Ändklämma ligger inte korrekt mot panelens ram.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 6-7

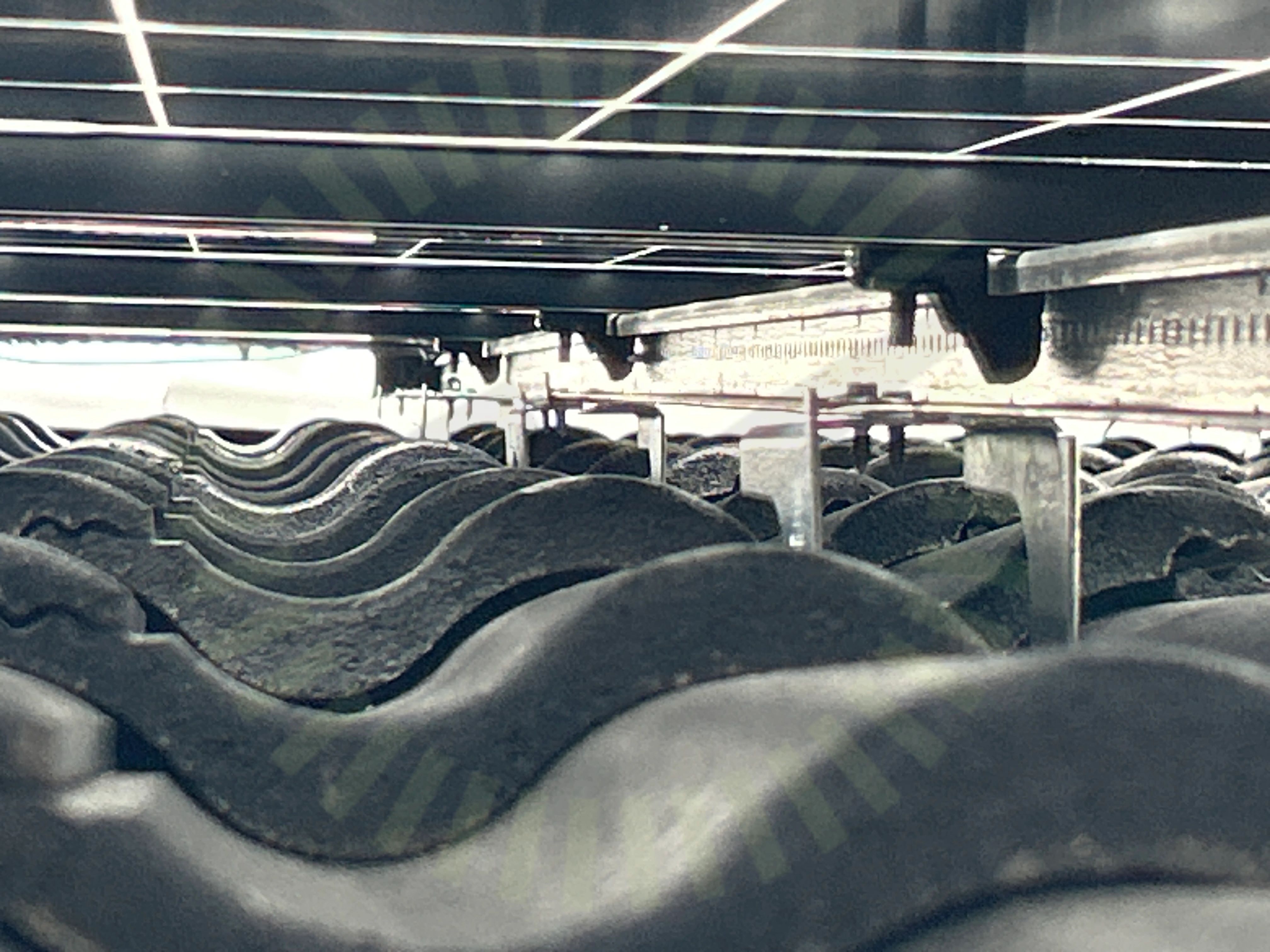

4.3 Skenornas infästning
Inte godkänd
Skruvarna är endast fästa på ena sidan av takkroken.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 3

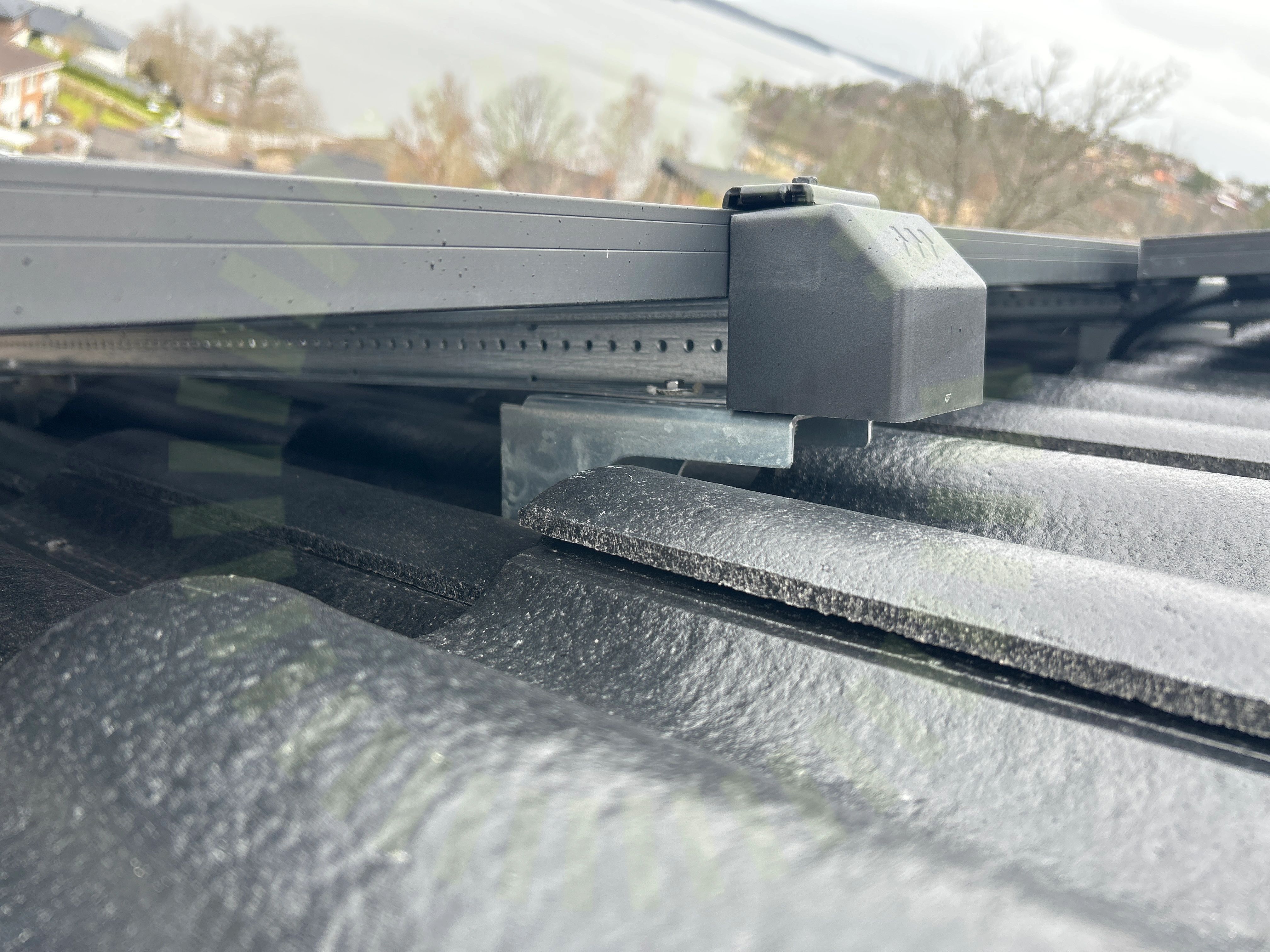

4.4 Stående skenor
Inte godkänd
Stående skena i ytterkant är felvänd.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 4
Godkända kontrollpunkter
21/25
Använd skruv
Bärläktens dimension
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Klämmans placering i skena
Klämmornas överlappning
Läktinfästning
Mittklämmor
Skador
Skenans utstick för klämma
Skenskarvar
Skenornas placering
Skenornas överhäng
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takgenomföring
Takkrokarnas CC
Underliggande takpanna
Väderbeständigt material
Undercentral
Godkända kontrollpunkter
6/6
Fasskena
Infästning
IP-Klassning
Kabelinföringar
Placering
Skydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Godkända kontrollpunkter
37/37
AC anslutning växelriktare
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Avstånd närliggande objekt
Avstånd till hav
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Kontakter anslutning
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordfelsbrytare
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Ventilation
Väderbeständigt material
Växelriktarens IP klassning
