Besiktningsrapport

8.6

Installation genom

Skandica Solar

Datum

21 september 2023

Ort

Rydebäck, Skåne län

Klämmornas placering

Jordning av chassi

Skenornas infästning

+ 4

91% godkända9% ej godkända

Om installationen

PanelerJA Solar: JAM54S31 (395-420) MR

MontagesystemNordmount Panntak: Bärläkt

VäxelriktareSunGrow: SG5-12RT

Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

JA Solar: JAM54S31 (395-420) MR

Anmärkningar

1/17

2.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Tillverkarens anvisningar

Godkända kontrollpunkter

16/17

Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontaktdonKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Nordmount Panntak: Bärläkt

Anmärkningar

4/22

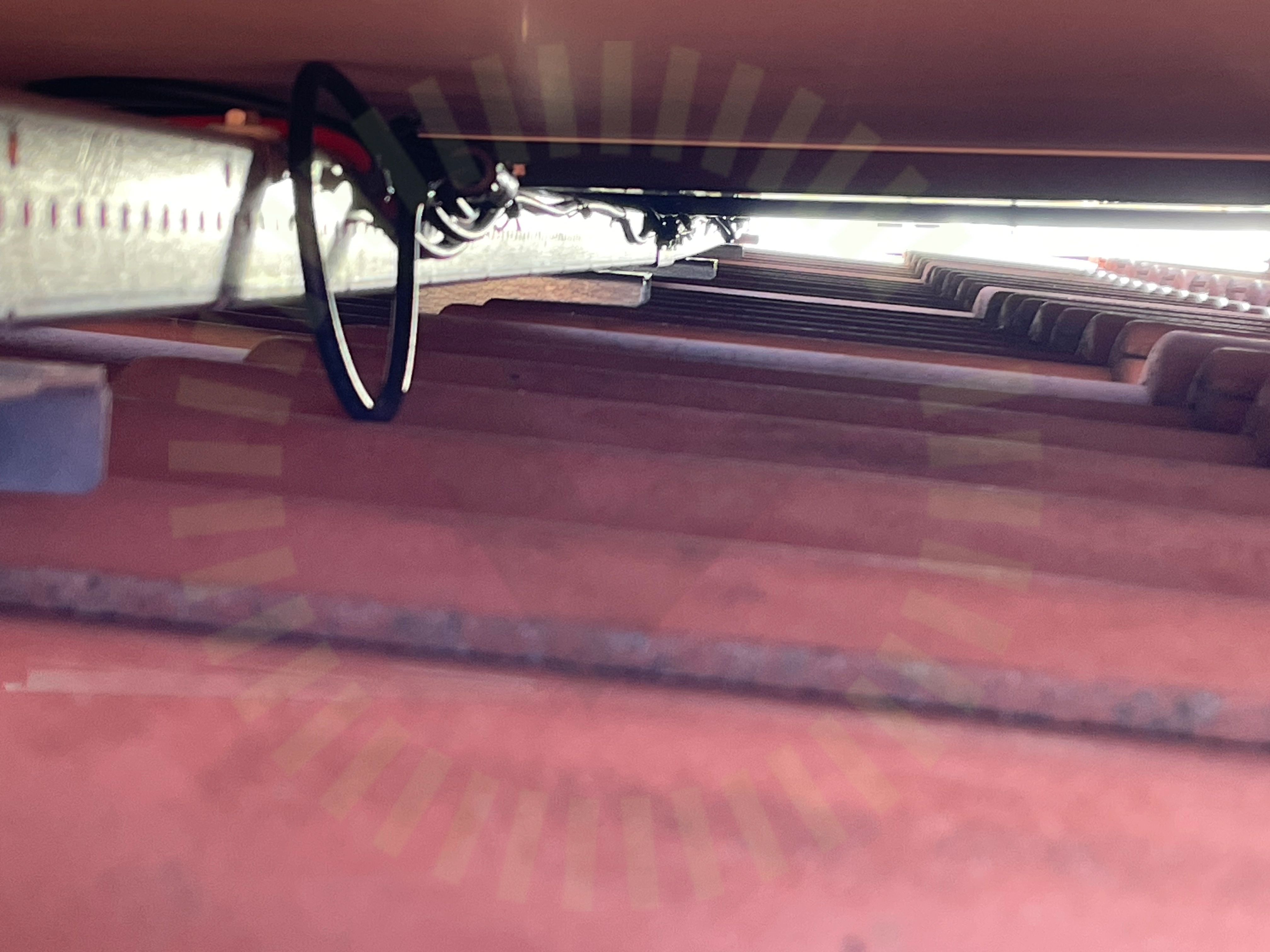

3.1 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)

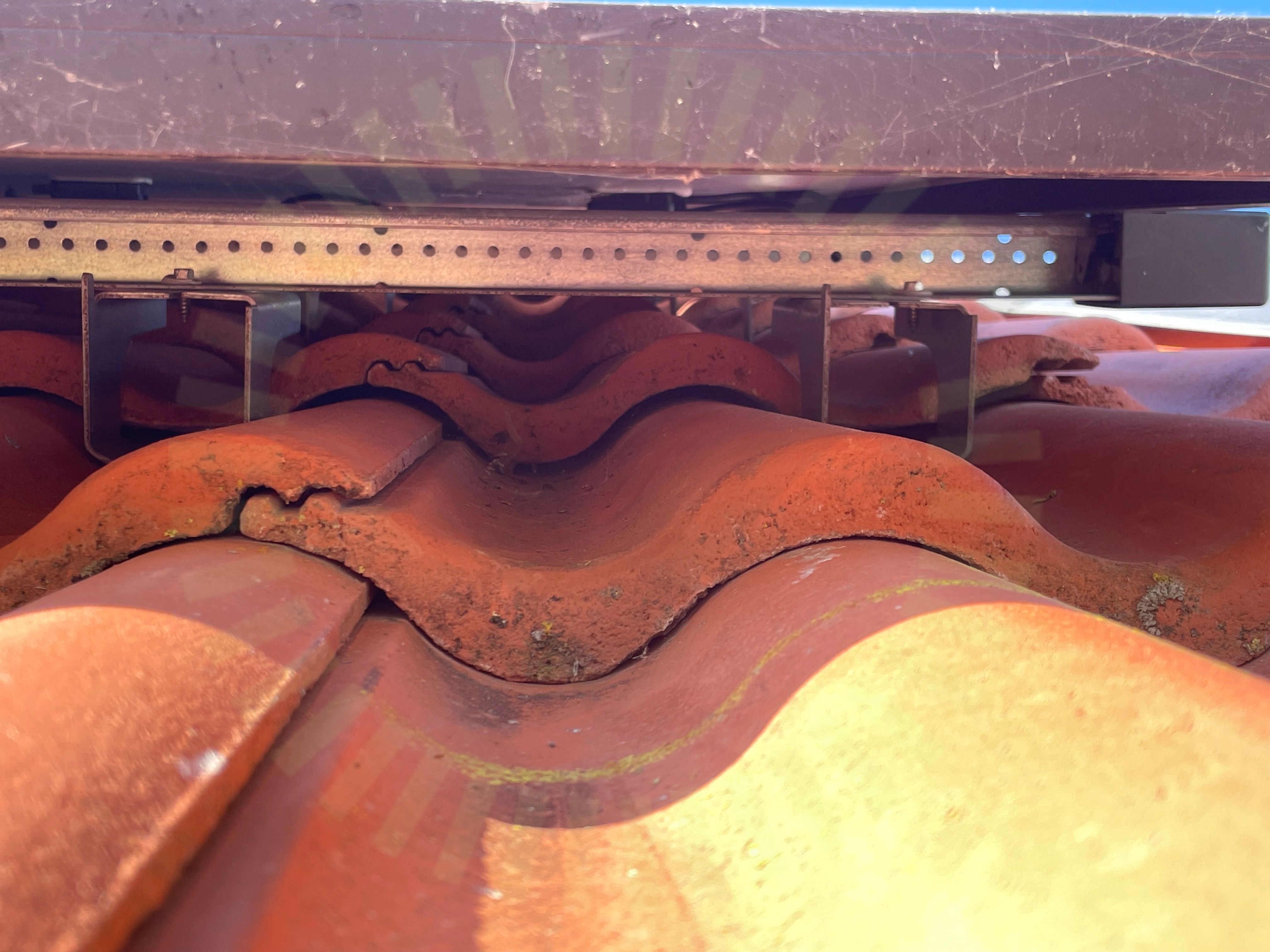

3.2 Skenornas infästning

Inte godkänd

För få antal plåtskruv har använts för skenornas infästning.

Nordmount Monteringsanvisning pannor, bärläkt v230309, Sida 2

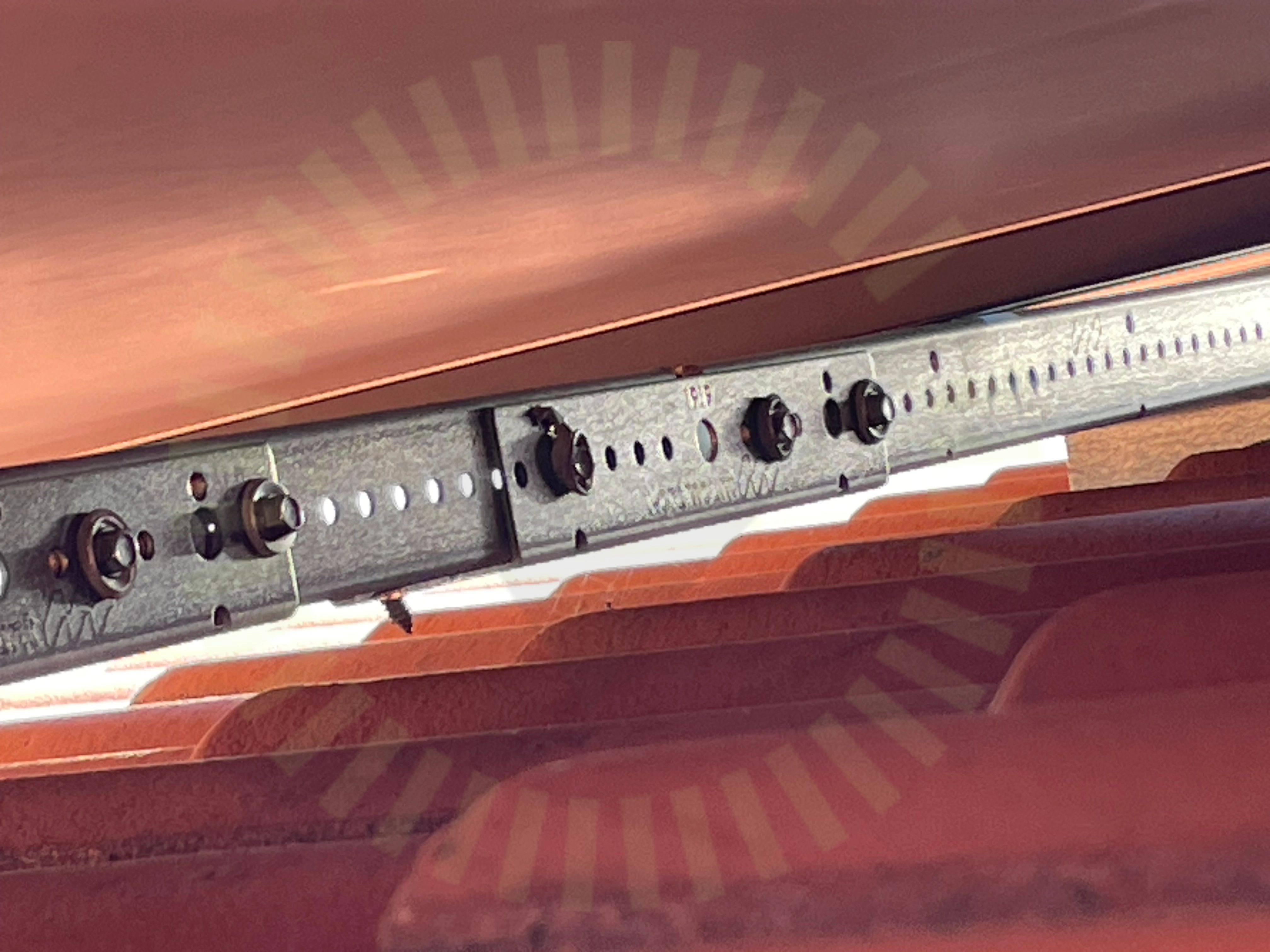

3.3 Skenskarvar

Inte godkänd

För få plåtskruv har använts till skenskarv.

Nordmount Monteringsanvisning pannor, bärläkt v230309, Sida 2

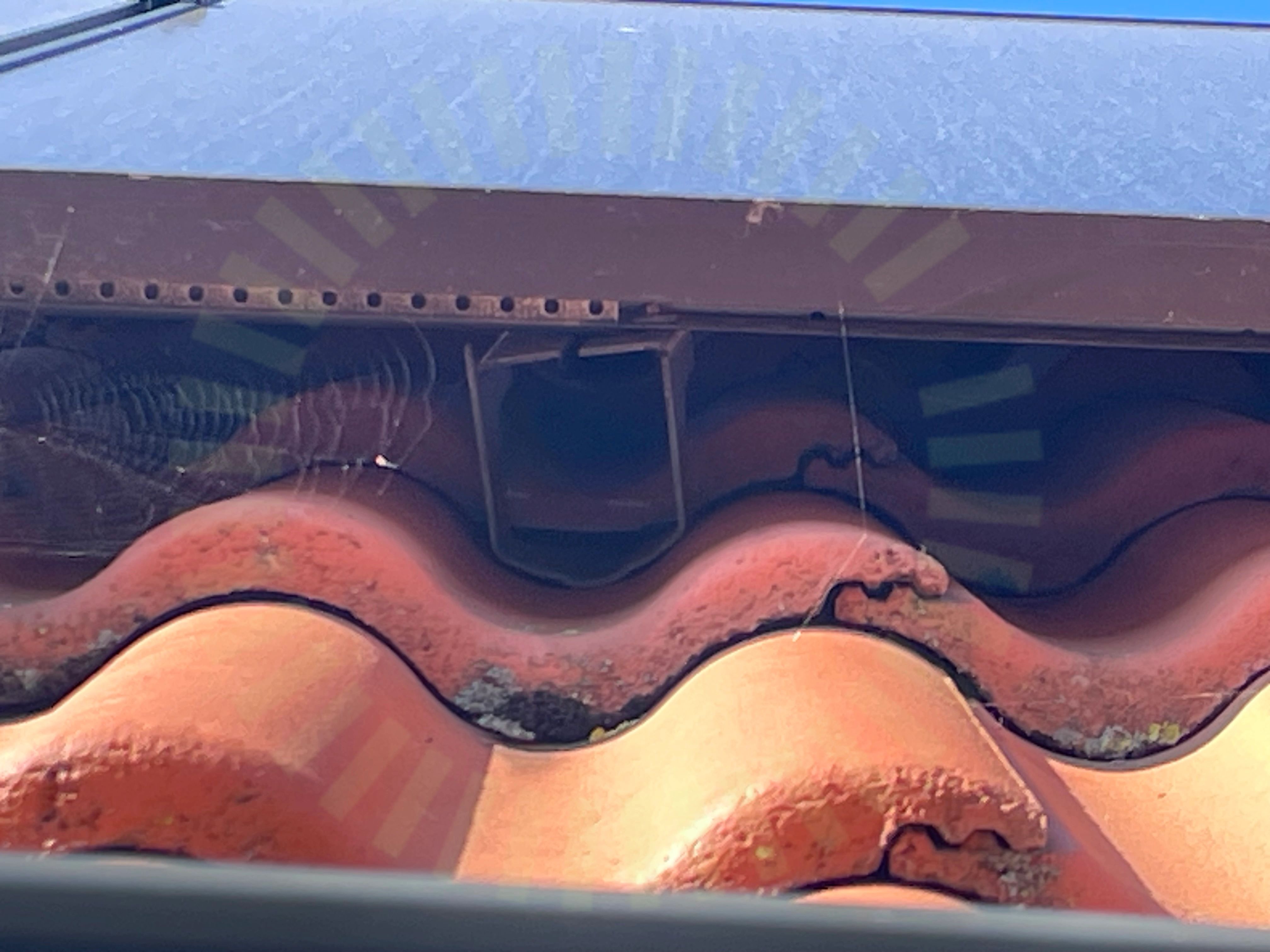

3.4 Underliggande takpanna

Inte godkänd

Takkrok har deformerats under montering.

Nordmount Monteringsanvisning pannor, bärläkt v230309, Sida 2

Godkända kontrollpunkter

17/22

Bärläktens dimensionFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas överhängSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrokarnas CCVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/22

Potentialutjämningsledare

SunGrow: SG5-12RT

Anmärkningar

3/40

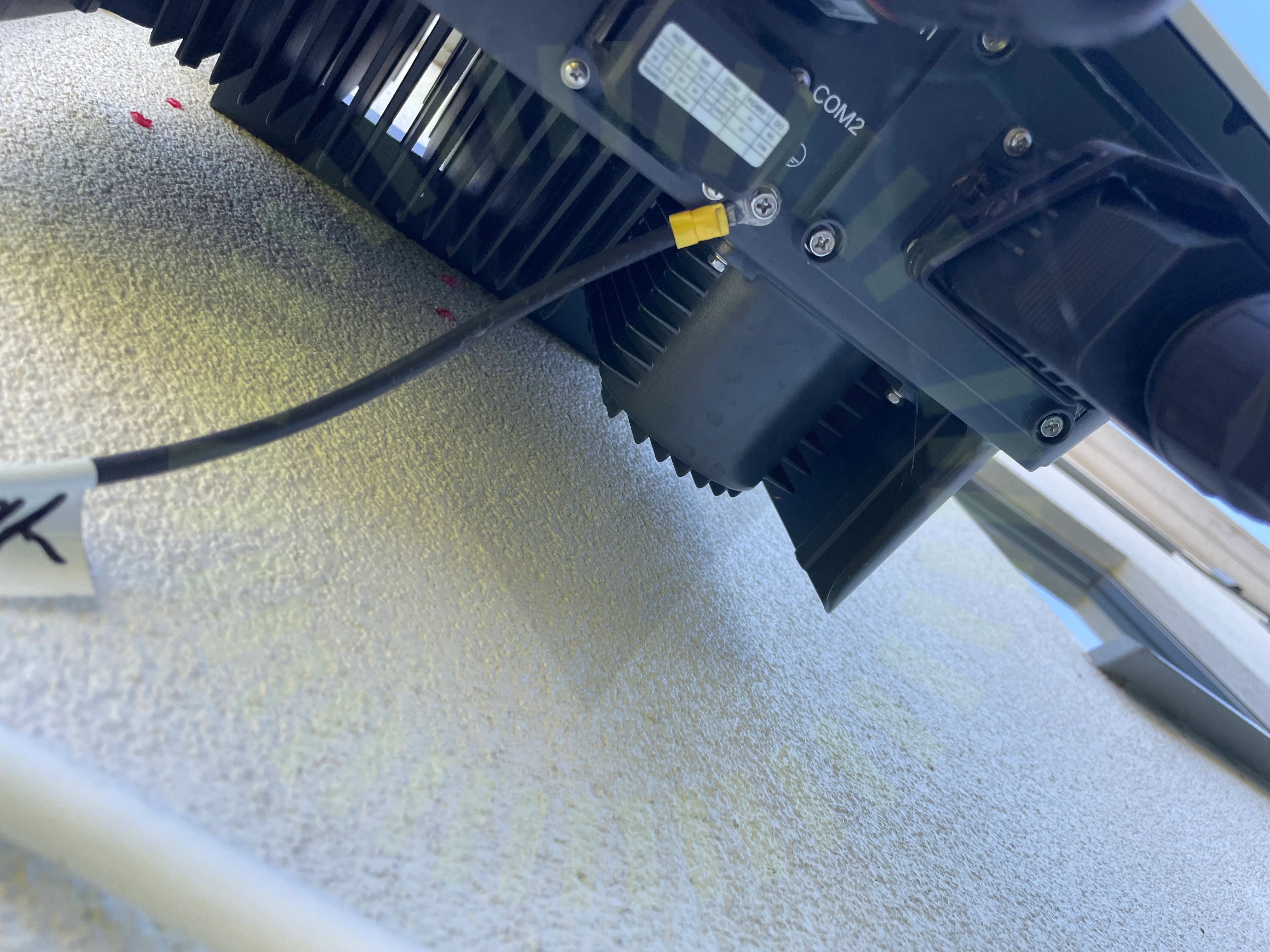

4.1 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat. Kabeln i bild är potentialutjämning från taket.

SG3.0-20RT-UEN-Ver18-202212, Sida 32-34

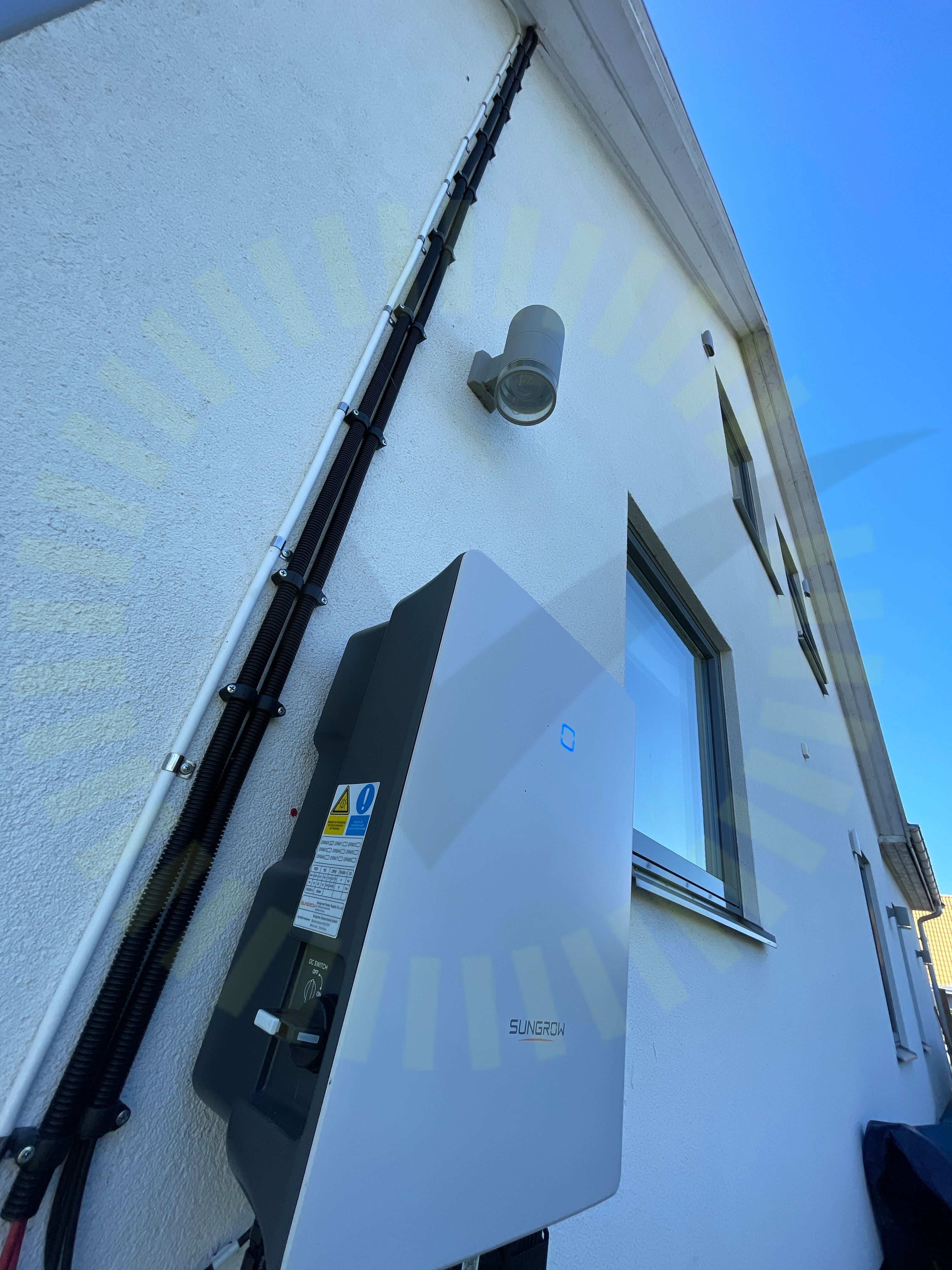

4.2 Väderskydd

Rekommendation

Tillverkare rekommenderar att växelriktare inte ska utsättas för sol, regn och snö nederbörd.

SG3.0-20RT-UEN-Ver18-202212, Sida 20

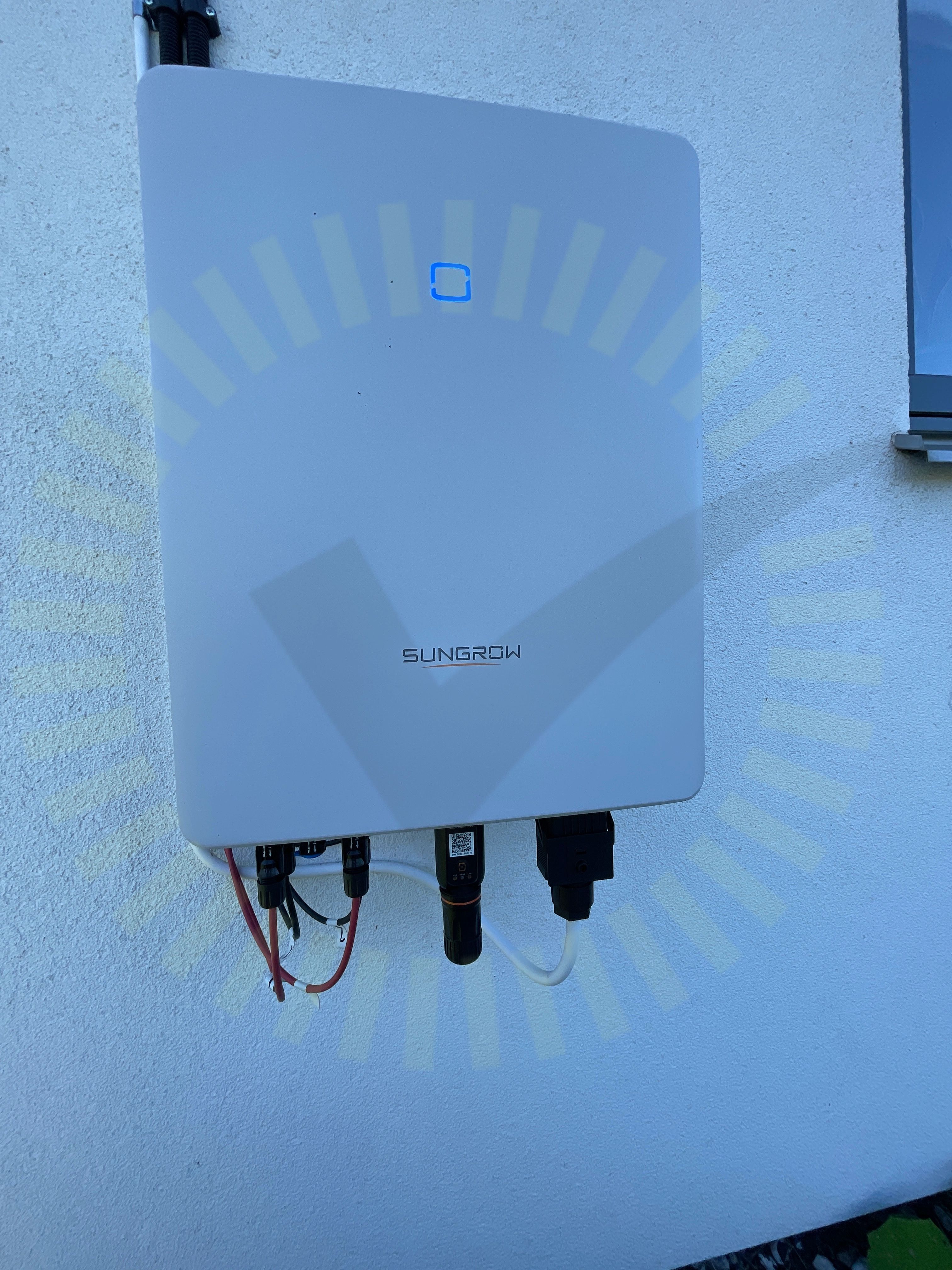

4.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

37/40

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningKabeldimensioneringLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillförlitligt fästTillgänglighetVarning för backspänningVäderbeständigt materialVäxelriktarens IP klassning
