Besiktningsrapport

6.6

Installation genom

Cell Solar Nordic

Datum

13 april 2021

Ort

Tävelsås, Kronobergs län

Skenor: Överhäng

Solpaneler: Kontakter

Skenor: Överhäng

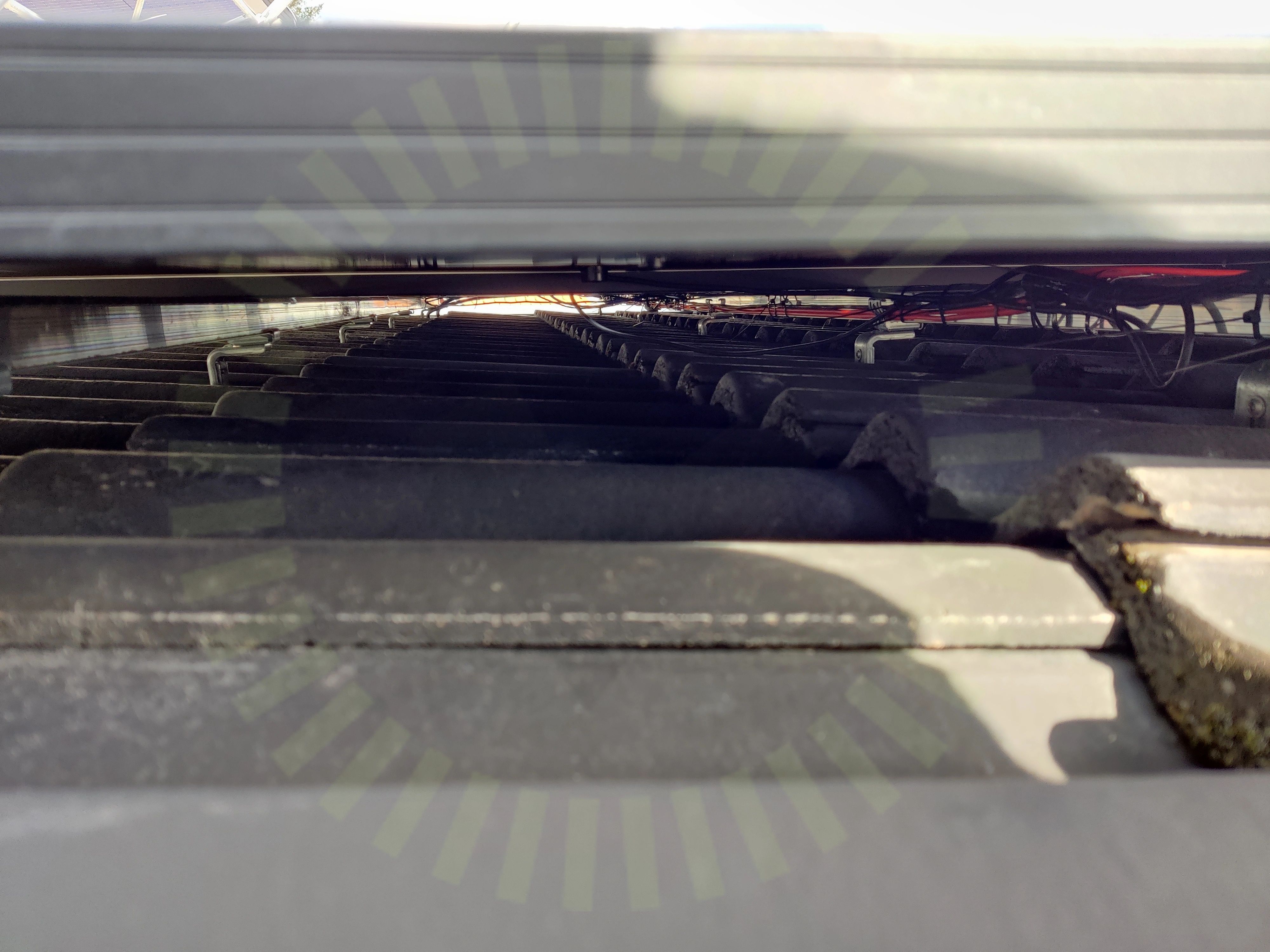

+ 12

68% godkända32% ej godkända

Om installationen

PanelerSTPXXXS - B60/Wnhb

PanelerSTPXXXS - B72/Vnhb

MontagesystemClickFit EVO Universal Hook/Trusshook

VäxelriktareSUN2000 15KTL-M0

Installerad av Cell Solar Nordic som har ett lågt snittbetyg på 7.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Dokumentation

Anmärkningar

4/6

1.1 Dokumentation: Flashlista

Rekommendation

För att kunna ta nytta av effektgaranti skickas varje panel med ett ID nummer. Samma ID används för att sedan kolla om panelens kvalité håller vad tillverkaren lovar.

SEK 457

1.2 Dokumentation: Strängschema

Rekommendation

Strängschemat behövs för att visa var kablarna går på taket och vilka paneler det är som är sammankopplade.

SEK 457

1.3 Dokumentation: Växelriktare

Rekommendation

Resultatrapporten från projektering av växelriktaren bör finnas tillgängligt som underlag.

SS 436 40 00 (132.13)

1.4 Dokumentation: Snö- och Vindlastberäkning

Inte godkänd

Vid eventuell olycka är snö- och vindlastberäkningarna underlag för att bevisa att anläggningen är installerad efter tillverkarens anvisningar.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

2/6

Dokumentation: Drift och underhållInstallatör ansluten till elsäkerhetsverket

ESDEC: ClickFit EVO Universal Hook/Trusshook

Anmärkningar

16/55

2.1 Betongkrok: Antal

Inte godkänd

Antalet infästningspunkter stämmer inte med projekteringen gjord för projektet.

Tillverkarens montageanvisningar

2.2 Betongkrok: Antal

Inte godkänd

Antalet infästningspunkter stämmer inte med projekteringen gjord för projektet.

Tillverkarens montageanvisningar

2.3 Betongkrok: Antal

Inte godkänd

Antalet infästningspunkter stämmer inte med projekteringen gjord för projektet.

Tillverkarens montageanvisningar

2.4 Betongkrok: Valfritt extramaterial

Rekommendation

Montagesystemet har valfria tillval som kan användas. Oftast rekommenderas det att dem används.

Tillverkarens montageanvisningar

2.5 Betongkrok: Valfritt extramaterial

Rekommendation

Montagesystemet har valfria tillval som kan användas. Oftast rekommenderas det att dem används.

Tillverkarens montageanvisningar

2.6 Betongkrok: CC mått

Inte godkänd

En beräkning ska vara gjord för att få fram hållfastheten på systemet. Den beräkningen ska följas.

Tillverkarens montageanvisningar

2.7 Betongkrok: CC mått

Inte godkänd

En beräkning ska vara gjord för att få fram hållfastheten på systemet. Den beräkningen ska följas.

Tillverkarens montageanvisningar

2.8 Betongkrok: CC mått

Inte godkänd

En beräkning ska vara gjord för att få fram hållfastheten på systemet. Den beräkningen ska följas.

Tillverkarens montageanvisningar

2.9 Betongkrok: Valfritt extramaterial

Rekommendation

Montagesystemet har valfria tillval som kan användas. Oftast rekommenderas det att dem används.

Tillverkarens montageanvisningar

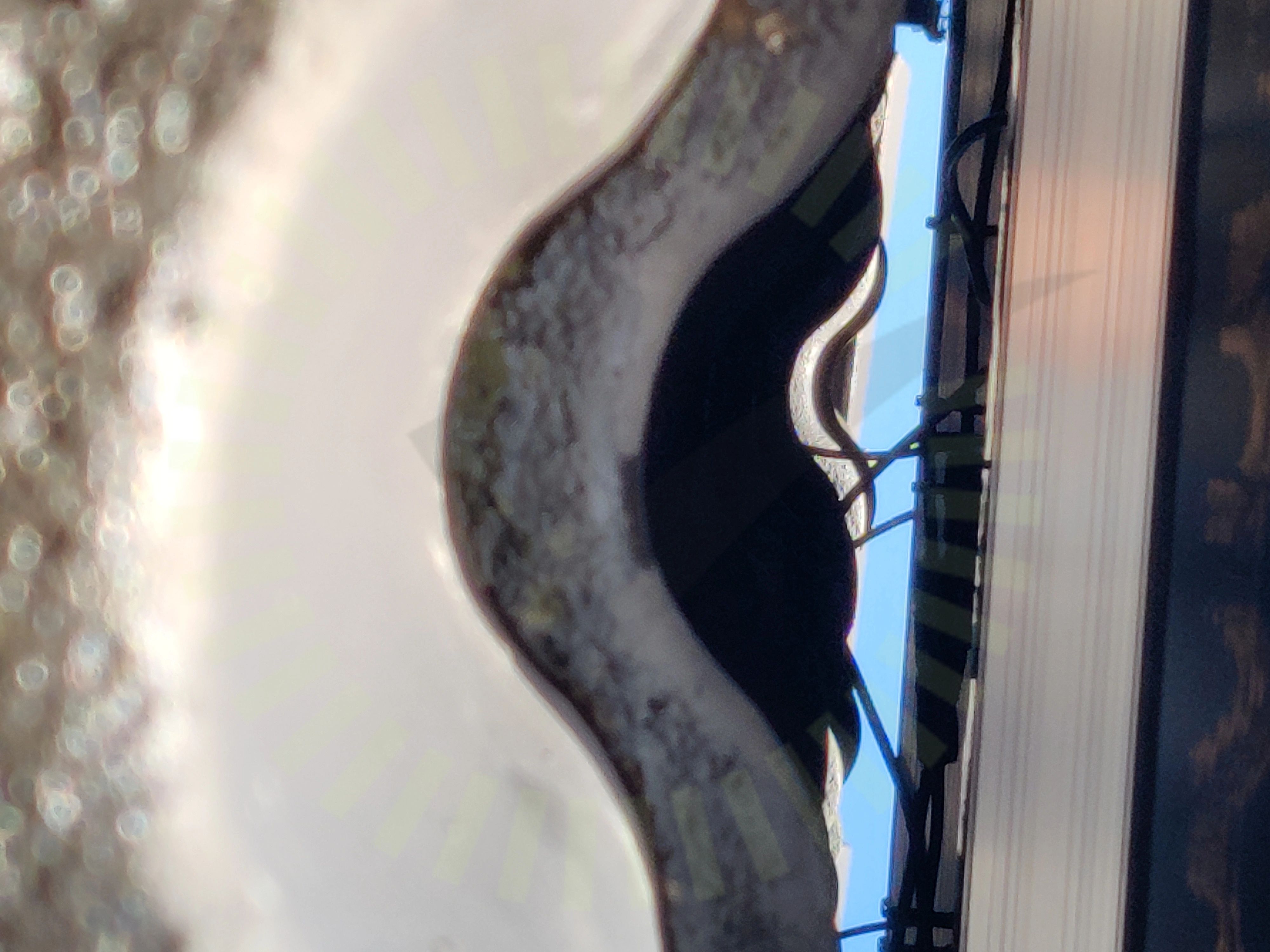

2.10 Likströmskabel: Uppfästning

Inte godkänd

Kablar ska monteras så att det inte finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

2.11 Likströmskabel: Uppfästning

Inte godkänd

Kablar ska monteras så att det inte finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

2.12 Likströmskabel: Uppfästning

Inte godkänd

Kablar ska monteras så att det inte finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

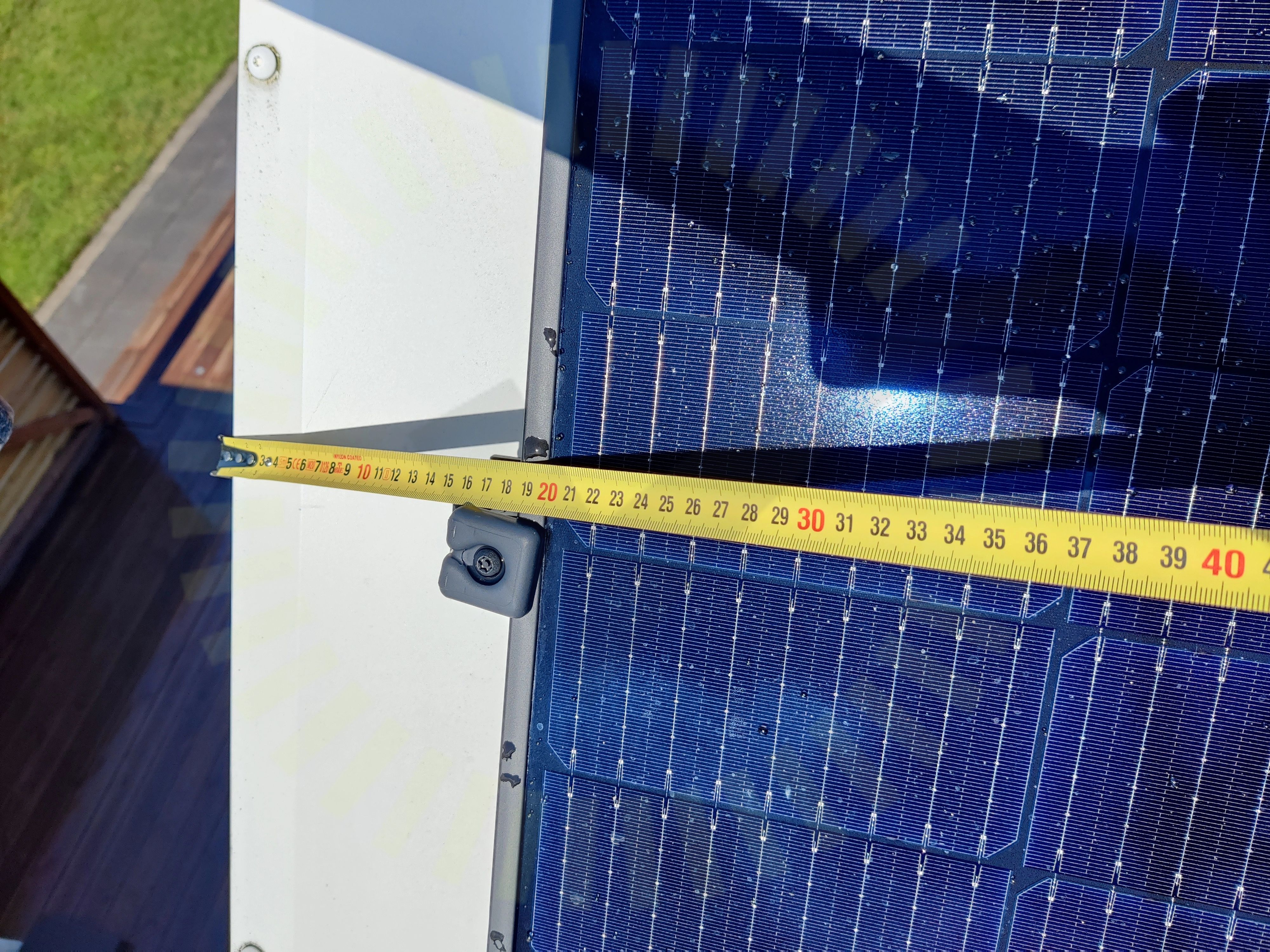

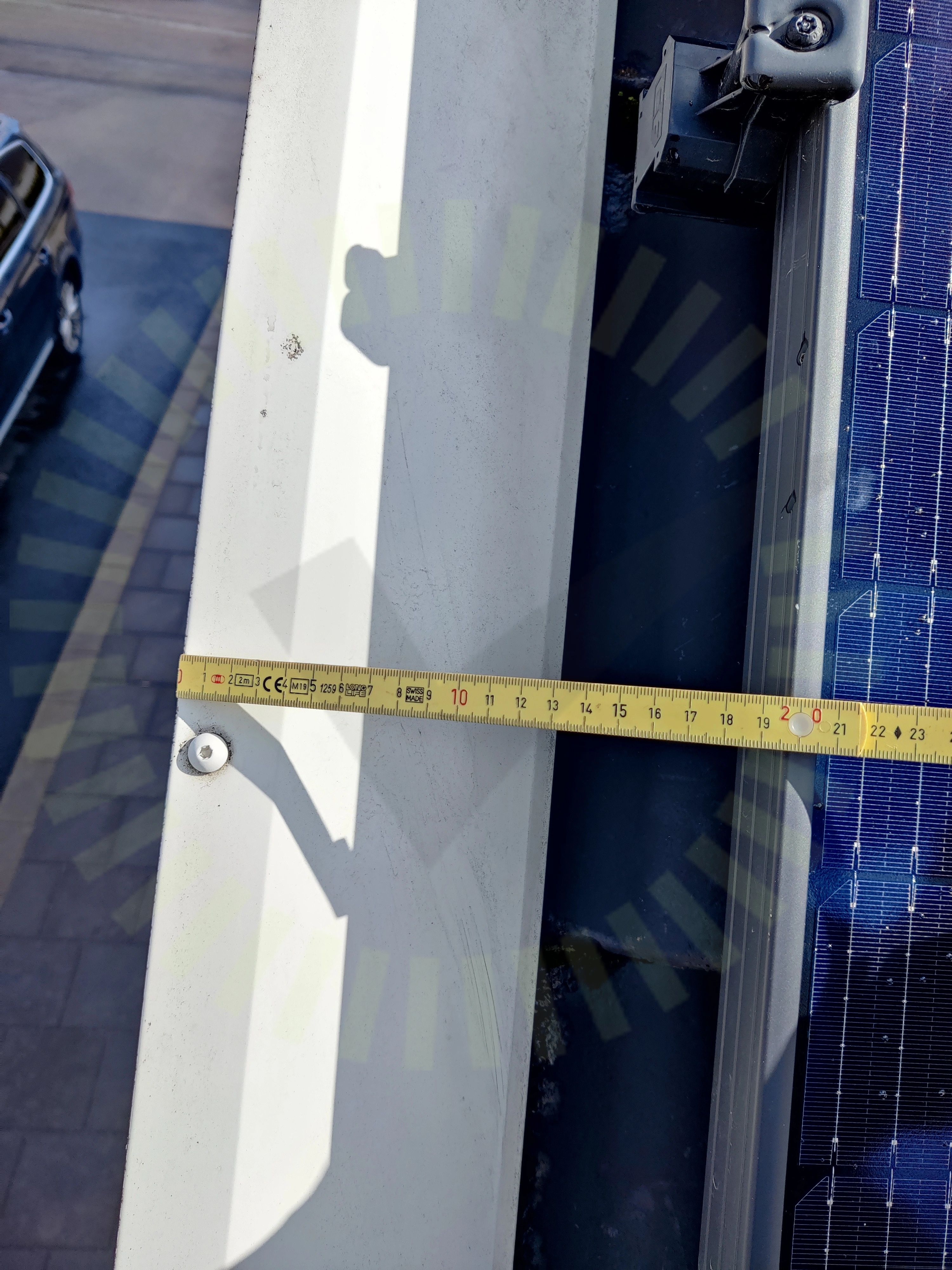

2.13 Montagesystem: Säkerhetsavstånd

Inte godkänd

Vid projektering av montagesystem, eller skrivet i monteringsanvisningar, står det beräknade säkerhetsavståndet till kanten beskrivet. Tillverkarens montageanvisningar skall följas för att garantin ska gälla.

Tillverkarens montageanvisningar

2.14 Montagesystem: Säkerhetsavstånd

Inte godkänd

Tillverkarens montageanvisningar

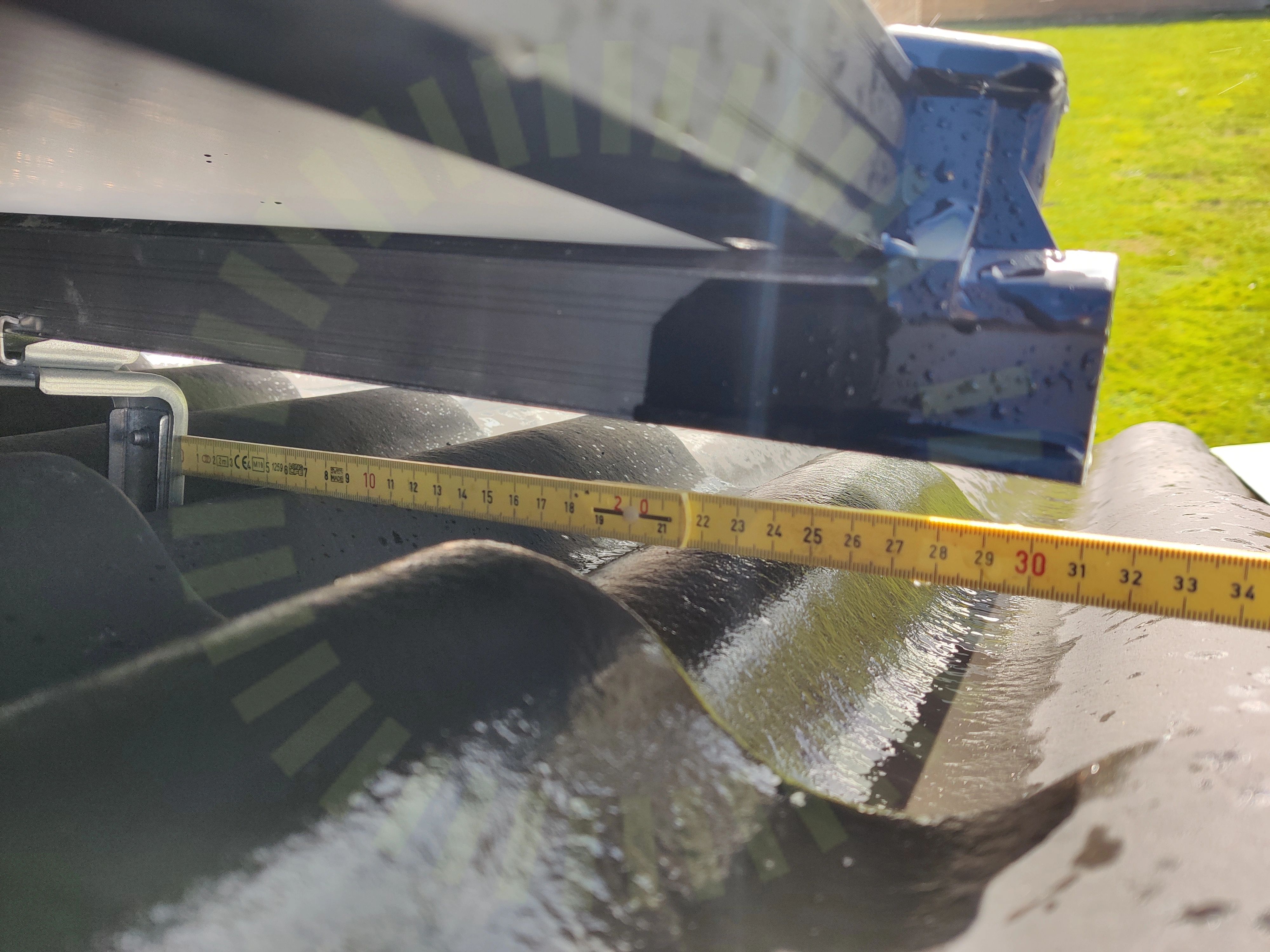

2.15 Skenor: Överhäng

Inte godkänd

Är överhänget inte detsamma som beskrivet i projektering eller montageanvisningar förändras lasterna på infästningspunkterna.

Tillverkarens montageanvisningar

2.16 Skenor: Överhäng

Inte godkänd

Är överhänget inte detsamma som beskrivet i projektering eller montageanvisningar förändras lasterna på infästningspunkterna.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

38/55

Anläggningen: Yttre påverkanAnläggningen: Yttre påverkanAnläggningen: Yttre påverkanBetongkrok: BärläktBetongkrok: BärläktBetongkrok: BärläktBetongkrok: Klämmans omfångBetongkrok: Klämmans omfångBetongkrok: Klämmans omfångBetongkrok: UrspårningBetongkrok: UrspårningBetongkrok: UrspårningLikströmskabel: Skarp kantLikströmskabel: Skarp kantLikströmskabel: Skarp kantLikströmskabel: SkyddLikströmskabel: SkyddLikströmskabel: SkyddLikströmskabel: UVLikströmskabel: UVLikströmskabel: UVMontagesystem: DistansMontagesystem: DistansMontagesystem: DistansMontagesystem: SäkerhetsavståndMontagesystem: TaklutningMontagesystem: TaklutningMontagesystem: TaklutningPanelfäste: Panelramens tjocklekPanelfäste: Panelramens tjocklekPanelfäste: Panelramens tjocklekSkenor: InfästningSkenor: InfästningSkenor: InfästningSkenor: SlutfästeSkenor: SlutfästeSkenor: SlutfästeSkenor: Överhäng

Ej tillgängligt vid besiktning

1/55

Likströmskabel: Kopplingslådor

Huawei: SUN2000 15KTL-M0

Anmärkningar

4/26

3.1 Varselmärkning: Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514) / (134.1.7)

3.2 Varselmärkning: Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514) / (134.1.7)

3.3 Varselmärkning: Varning för likström

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514) / (134.1.7)

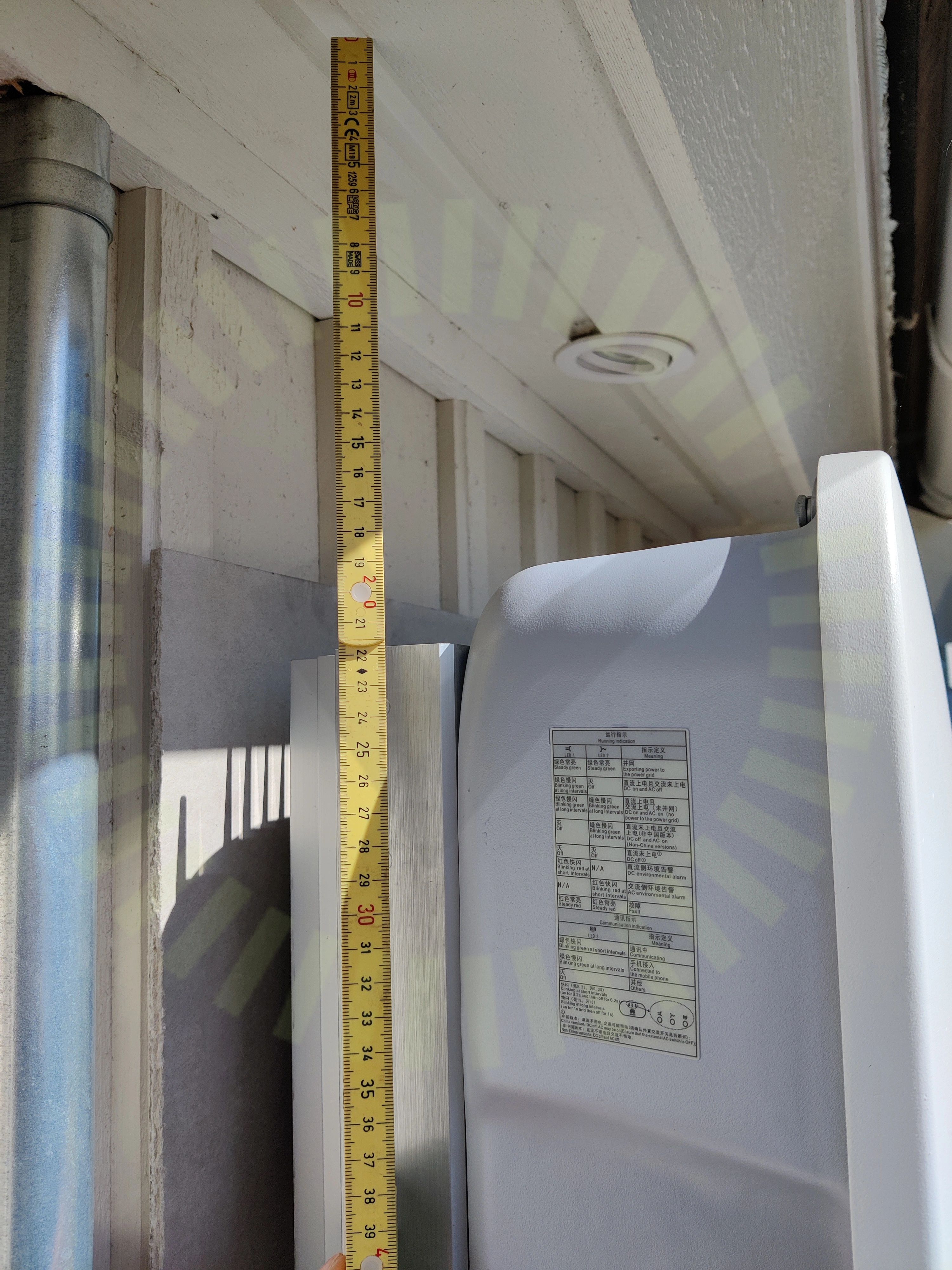

3.4 Växelriktare: Placering

Inte godkänd

Om växelriktaren inte installeras efter tillverkarens anvisningar gäller inte garantier.

Tillverkarens anvisningar

Godkända kontrollpunkter

17/26

Likströmskabel: DubbelisoleradTransportsträckor AC: Skador på kabelTransportsträckor AC: Termisk påverkanTransportsträckor AC: UppfästningTransportsträckor AC: UV skyddTransportsträckor AC: VegetationTransportsträckor AC: Yttre påverkanTransportsträckor DC: Termisk påverkanTransportsträckor DC: UppfästningTransportsträckor DC: UV SkyddTransportsträckor DC: Yttre påverkanVäxelriktare: Fastsäkring av produktVäxelriktare: InfästningVäxelriktare: InternetVäxelriktare: Rakt monteradVäxelriktare: UtrymmeVäxelriktare: Ventilation

Ej tillgängligt vid besiktning

5/26

Transportsträckor AC: GenomföringarTransportsträckor DC: Genomföringar Transportsträckor DC: Skador på kabelVarselmärkning: Tillförlitligt fästVäxelriktare: Dimensionering

SunTech: STPXXXS - B60/Wnhb

Anmärkningar

11/20

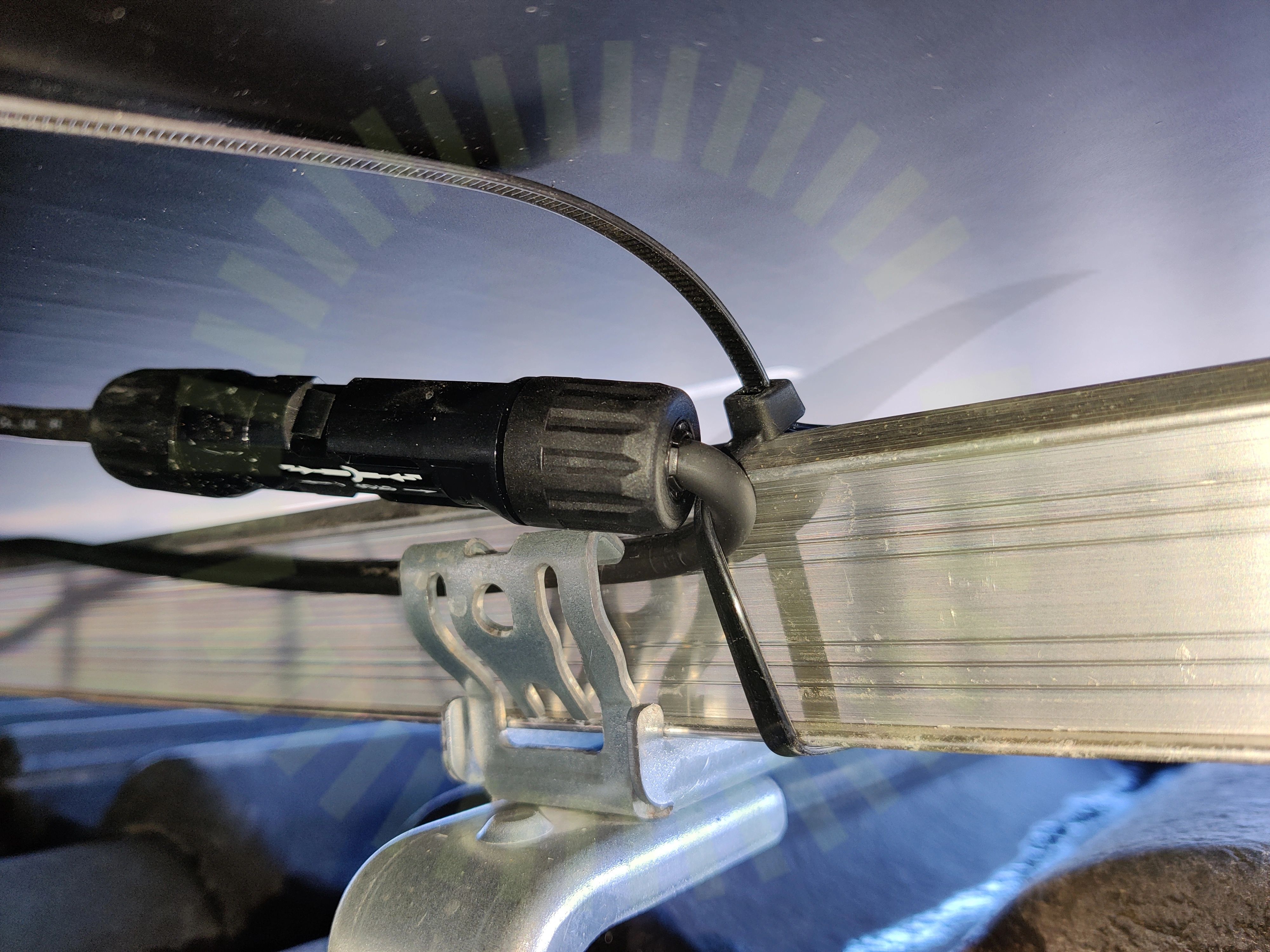

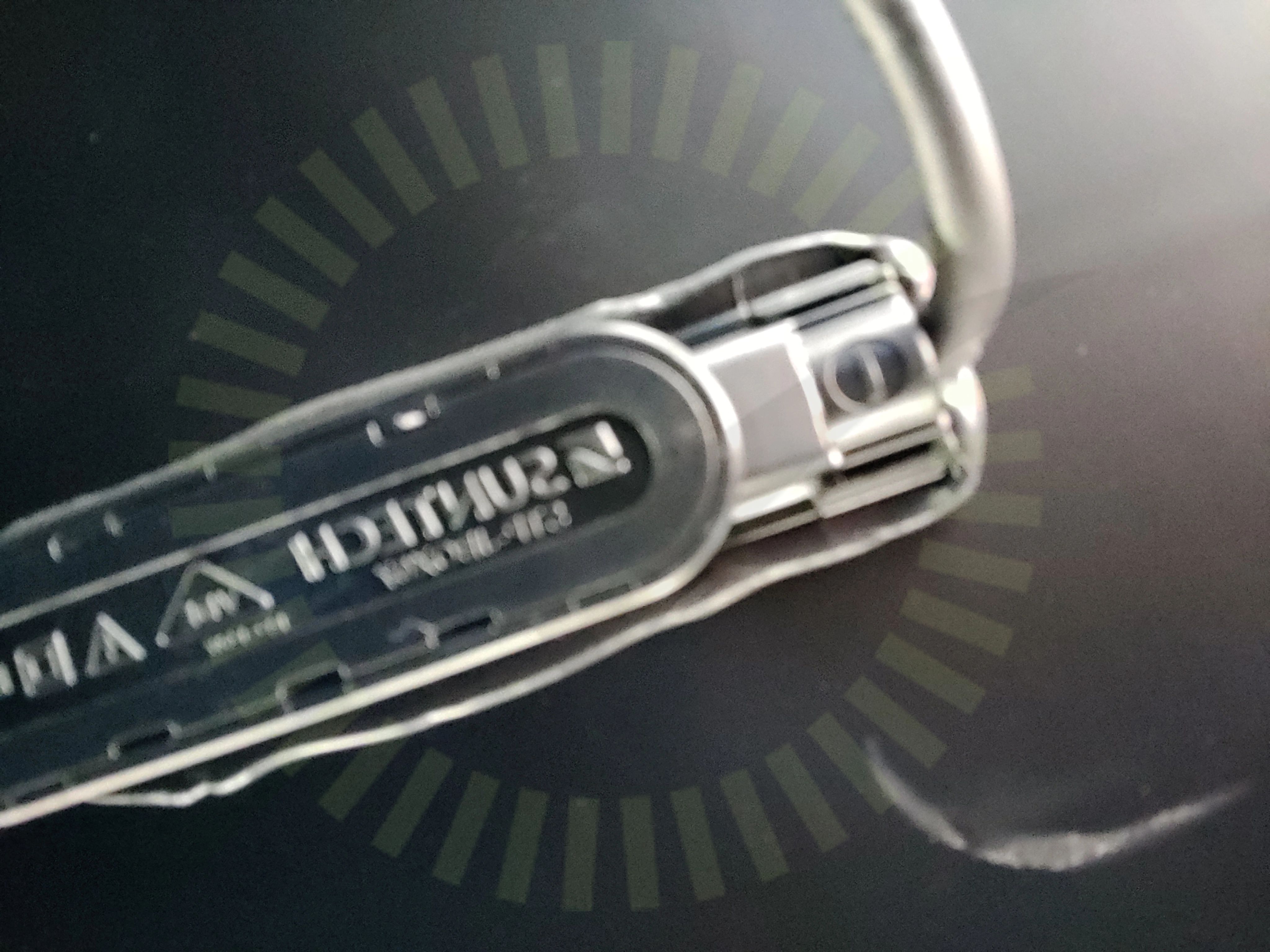

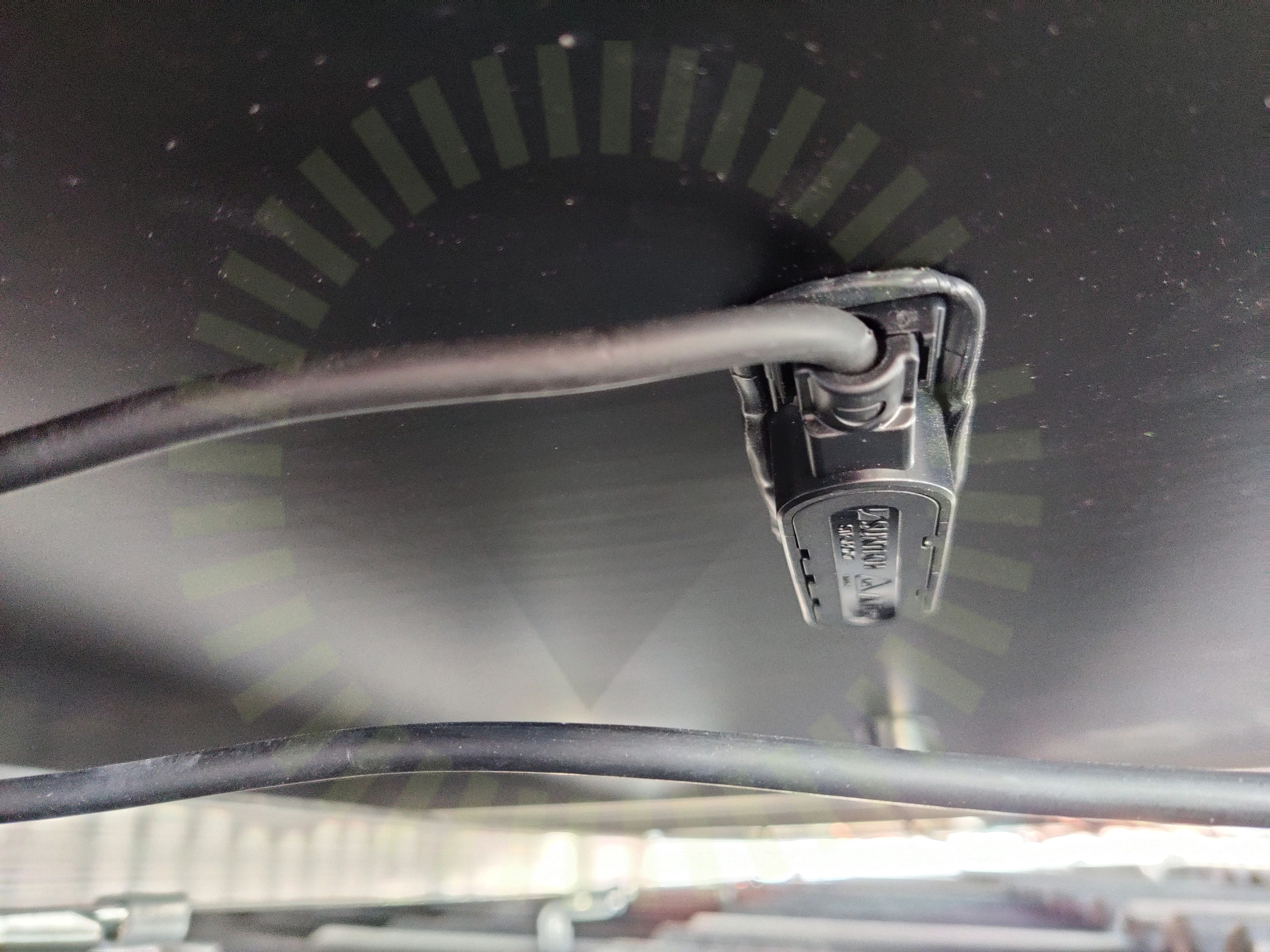

4.1 Solpaneler: Dragavlastade kablar

Inte godkänd

Kablar ska vara dragavlastade.

4.2 Solpaneler: Dragavlastade kablar

Inte godkänd

Kablar ska vara dragavlastade.

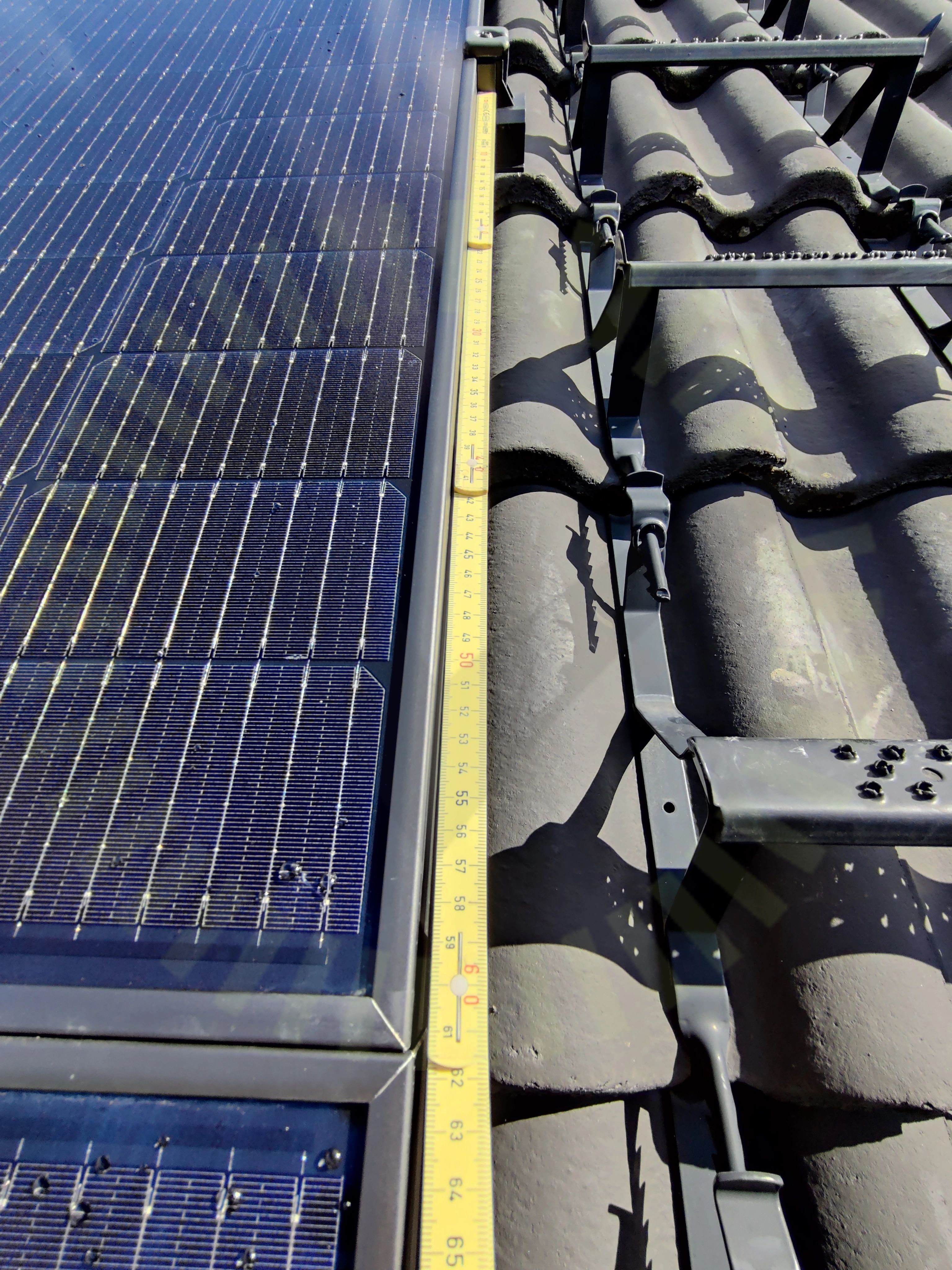

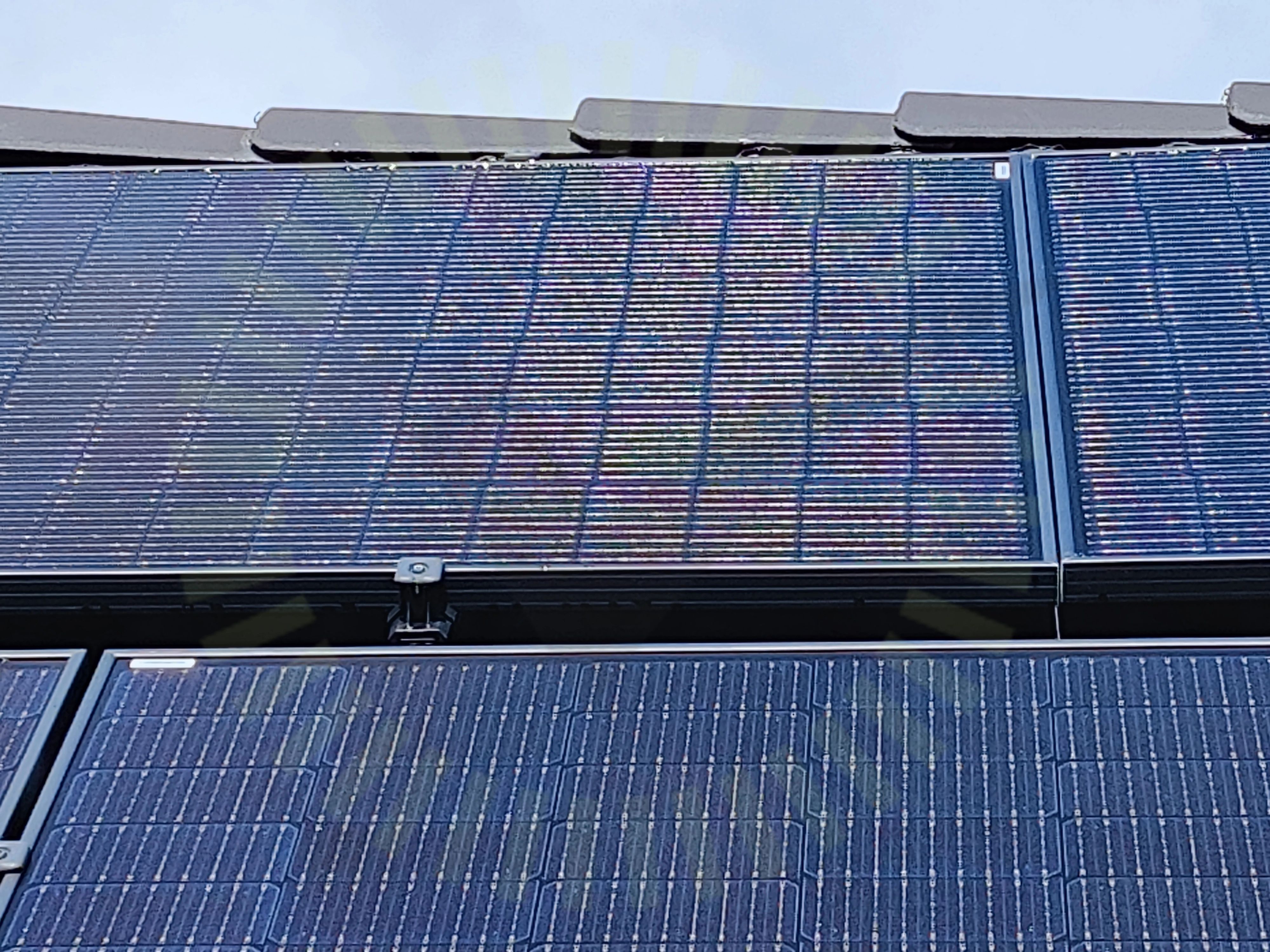

4.3 Solpaneler: Fästenas placering

Inte godkänd

Om fästena inte installeras efter tillverkarens anvisningar får panelen inte den strukturen som är beräknad och riskerar att inte tåla de snö- och vindlaster som finns i ditt område.

Tillverkarens montageanvisningar

4.4 Solpaneler: Fästenas placering

Inte godkänd

Om fästena inte installeras efter tillverkarens anvisningar får panelen inte den strukturen som är beräknad och riskerar att inte tåla de snö- och vindlaster som finns i ditt område.

Tillverkarens montageanvisningar

4.5 Solpaneler: Fästenas storlek

Inte godkänd

Tillverkaren beskriver hur stora panelernas fästen behöver vara för att ramen ska klara snö- och vindlaster.

Tillverkarens montageanvisningar

4.6 Solpaneler: Fästenas storlek

Inte godkänd

Tillverkaren beskriver hur stora panelernas fästen behöver vara för att ramen ska klara snö- och vindlaster.

Tillverkarens montageanvisningar

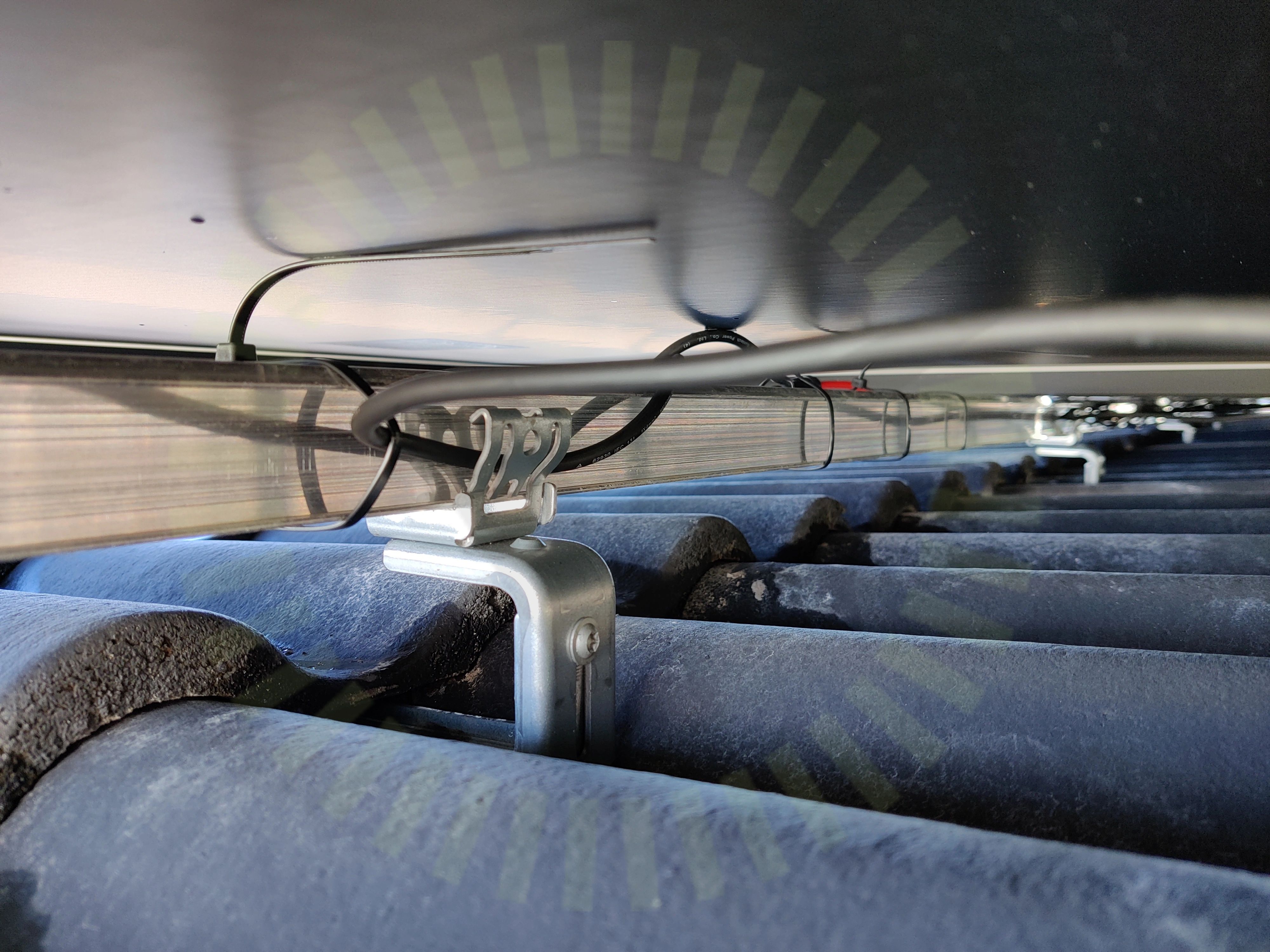

4.7 Solpaneler: Föremål mot bakstycke

Inte godkänd

Föremål ska inte trycka mot panelens baksida.

Tillverkarens montageanvisningar

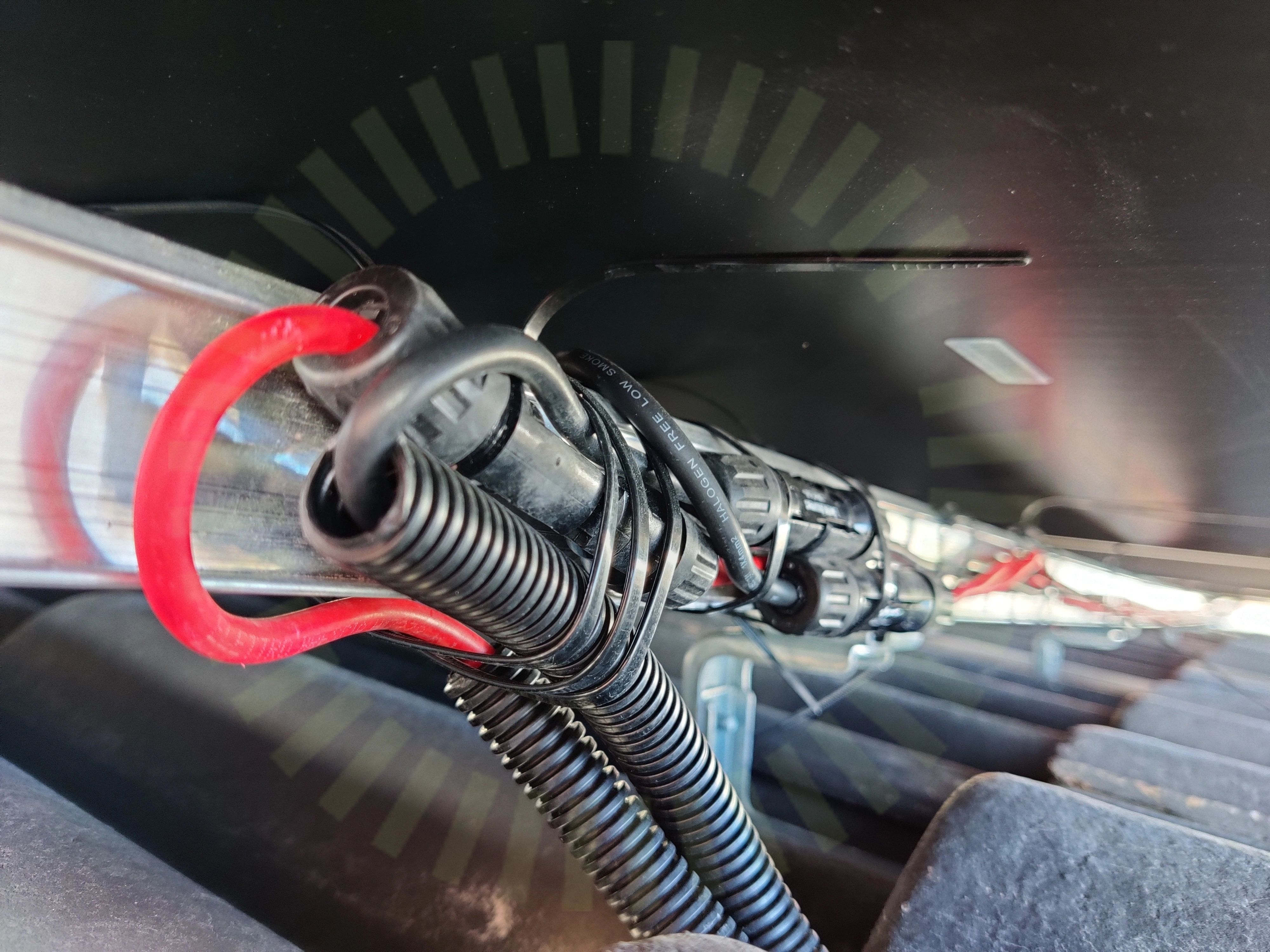

4.8 Solpaneler: Kontakter

Inte godkänd

Kontakterna som har kopplats på panelerna är inte av samma typ.

Tillverkarens montageanvisningar

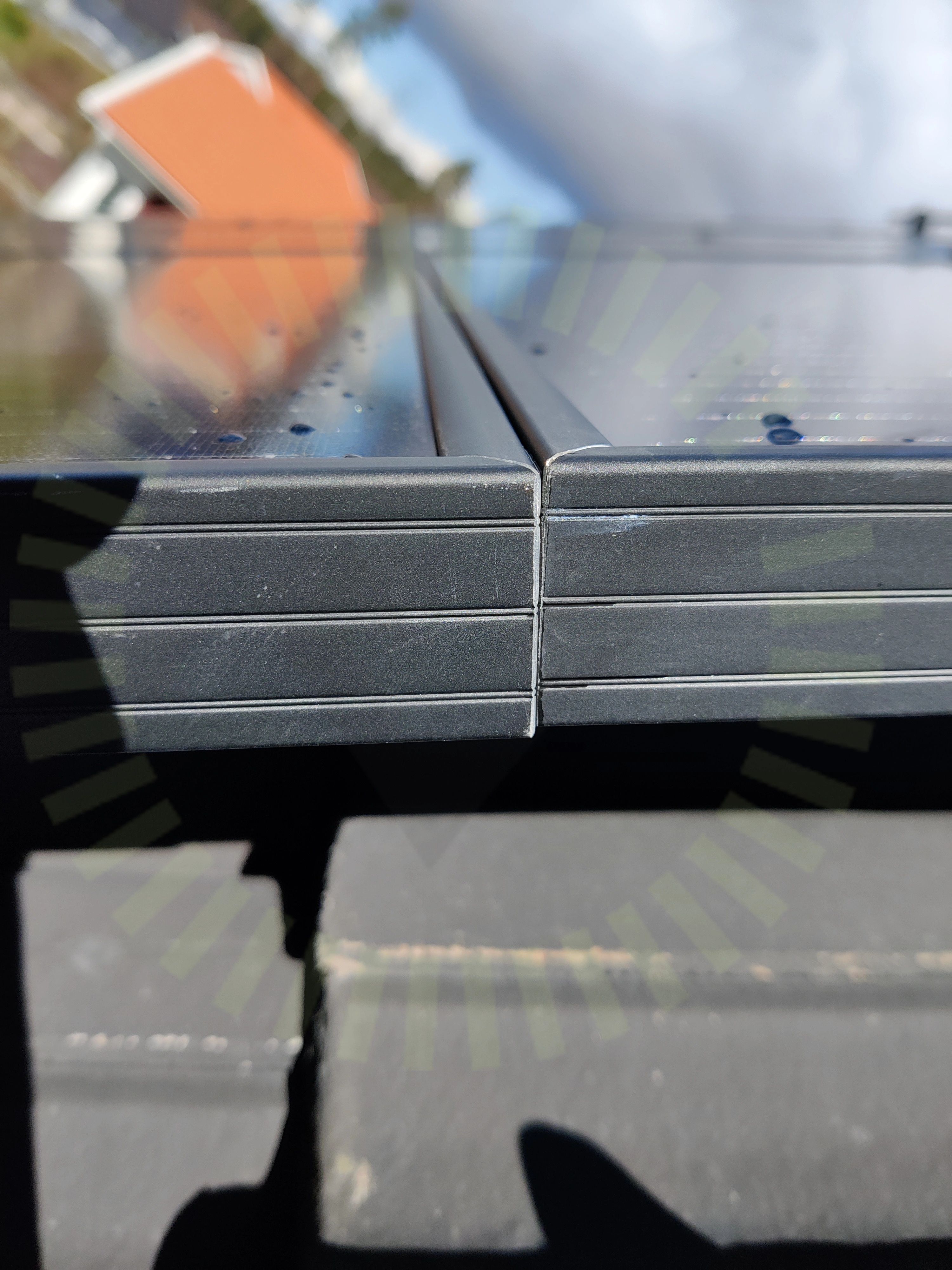

4.9 Solpaneler: Mellanrum

Inte godkänd

Tillverkaren kräver ett visst mellanrum mellan panelerna på grund av värmeutveckling och ventilation.

Tillverkarens montageanvisningar

4.10 Solpaneler: Mellanrum

Inte godkänd

Tillverkaren kräver ett visst mellanrum mellan panelerna på grund av värmeutveckling och ventilation.

Tillverkarens montageanvisningar

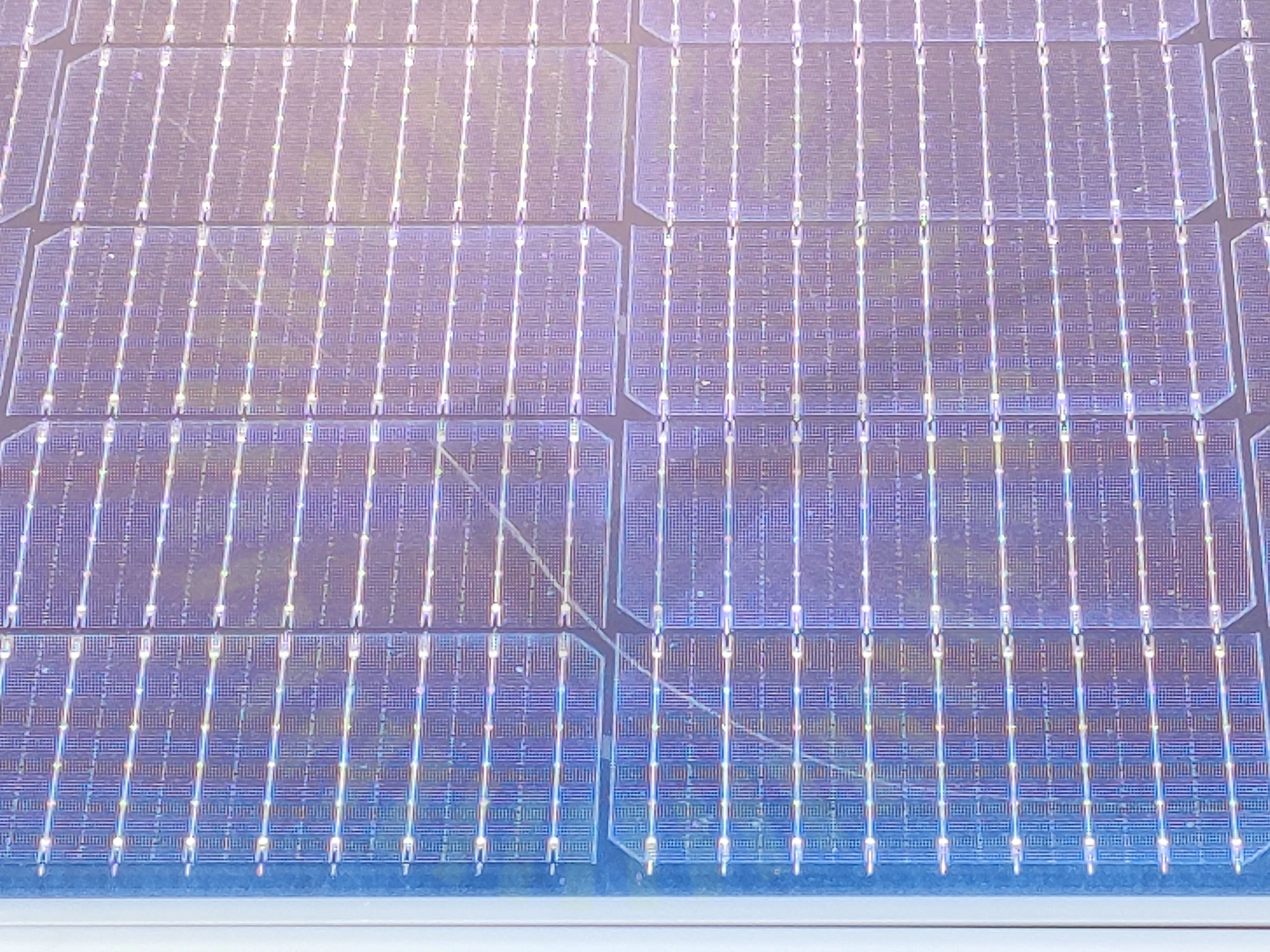

4.11 Solpaneler: Repor

Inte godkänd

Panelerna har synliga repor på glaset.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

8/20

Solpaneler: Avstånd till tak (Rek.)Solpaneler: Avstånd till tak (Rek.)Solpaneler: Föremål mot bakstyckeSolpaneler: Inverkan på ramSolpaneler: Inverkan på ramSolpaneler: LutningSolpaneler: LutningSolpaneler: Repor

Ej tillgängligt vid besiktning

1/20

Solpaneler: Kontakter

SunTech: STPXXXS - B72/Vnhb

Anmärkningar

4/9

5.1 Solpaneler: Dragavlastade kablar

Inte godkänd

Kablar ska vara dragavlastade.

5.2 Solpaneler: Fästenas placering

Inte godkänd

Om fästena inte installeras efter tillverkarens anvisningar får panelen inte den strukturen som är beräknad och riskerar att inte tåla de snö- och vindlaster som finns i ditt område.

Tillverkarens montageanvisningar

5.3 Solpaneler: Fästenas storlek

Inte godkänd

Tillverkaren beskriver hur stora panelernas fästen behöver vara för att ramen ska klara snö- och vindlaster.

Tillverkarens montageanvisningar

5.4 Solpaneler: Föremål mot bakstycke

Inte godkänd

Föremål ska inte trycka mot panelens baksida.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

5/9

Solpaneler: Avstånd till tak (Rek.)Solpaneler: Inverkan på ramSolpaneler: KontakterSolpaneler: LutningSolpaneler: Repor
