Besiktningsrapport

9.2

Installation genom

Svea Solar

Datum

30 mars 2023

Ort

Ytterby, Västra Götalands län

Kontakter

AC Kablage förläggning

Kabel

93% godkända7% ej godkända

Om installationen

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Batteri

Anmärkningar

1/14

2.1 Kabel

Inte godkänd

Kablage ligger löst bakom batteri lång sträcka.

Godkända kontrollpunkter

13/14

AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningInternet KontakterRakt ståendeSkadorSmart Power SensorTemperaturUtrymmeVäderskydd

Varselmärkning

Anmärkningar

1/4

3.1 Varning för likspänning

Inte godkänd

DC kablar förlagda med kontakter i undercentral. Varning saknas vid undercentral samt vid växelriktaren.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4

Informering av solcellerTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

2/29

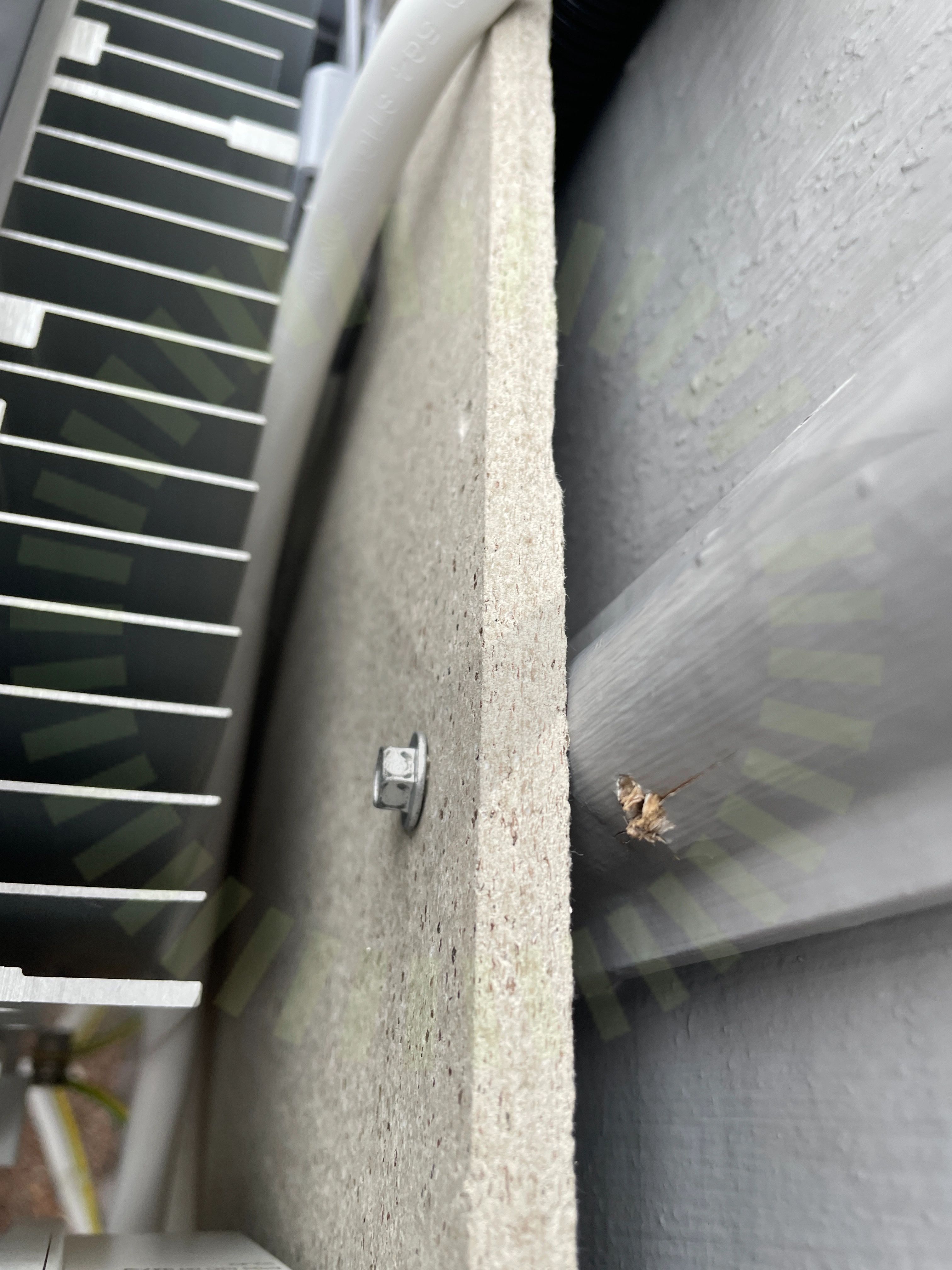

4.1 AC Kablage förläggning

Inte godkänd

AC Kabel löst förlagd bakom växelriktaren. Blockerar dessutom luftflödet kring kylflänsarna.

4.2 Kontakter

Inte godkänd

Förskruvningar till kontakter inte åtdragna korrekt.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 48-50

Godkända kontrollpunkter

27/29

AC anslutning växelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC kablage skadaAC kablage skarp kantAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktHuvudsäkringInfästningJordning av chassiLedare FastspändaMärkningPlaceringSäkringsdimensionVentilation
